kaiser38

Etagère double de cuisine à fixation invisible


Veuillez m'excuser pour la qualité des photos prise avec le téléphone.
J'avais de quoi fabriquer une petite étagère en chêne, à savoir une large planche de chêne de 18mm de près de 40cm et des tasseaux épais, reste de mon précédent chantier.

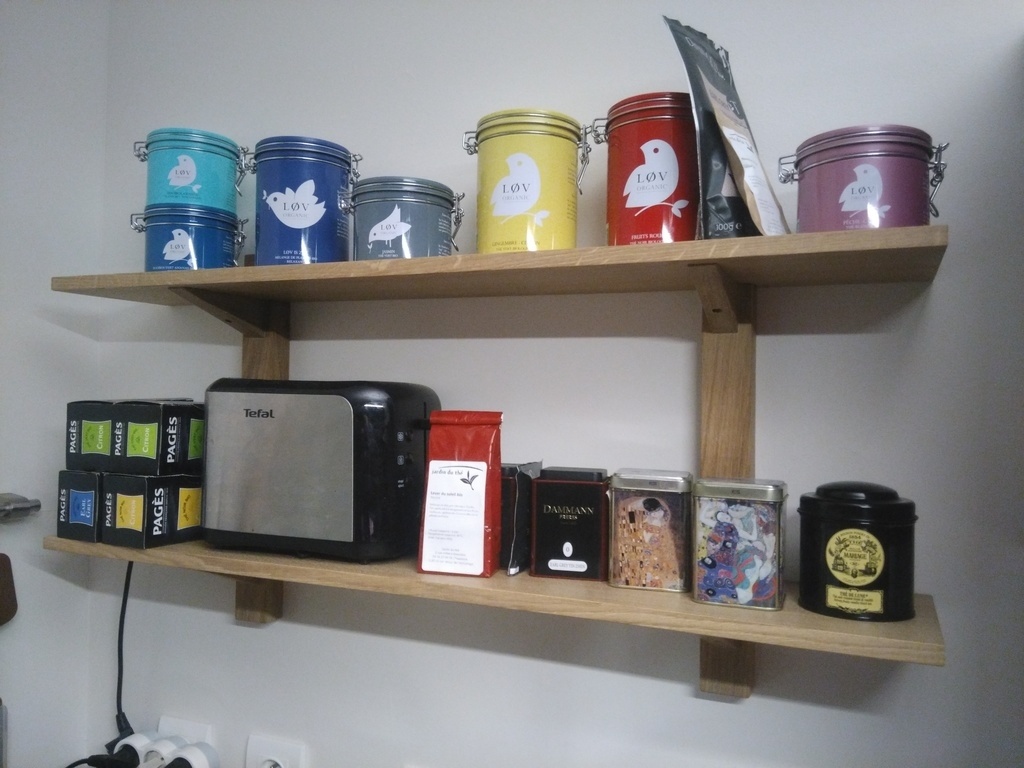

Une fois déligné ce plateau et corroyé les morceaux, j'obtiens deux belles tablettes de 80cm de longueur par 18cm de large. Idéal pour une étagère servant à ranger des boites à thé, un grille pain...

J'utilise alors des montants verticaux, dans lesquels je viens creuser quatre feuillures qui permettront d'y encastrer les deux tablettes. Comme un assemblage à mi bois, je pratique une encoche de la profondeur restante dans les tablettes. En fond de feuillure je prévoit un perçage et un logement pour la tête de la vis qui fixera l'ensemble au mur (fixation invisible)

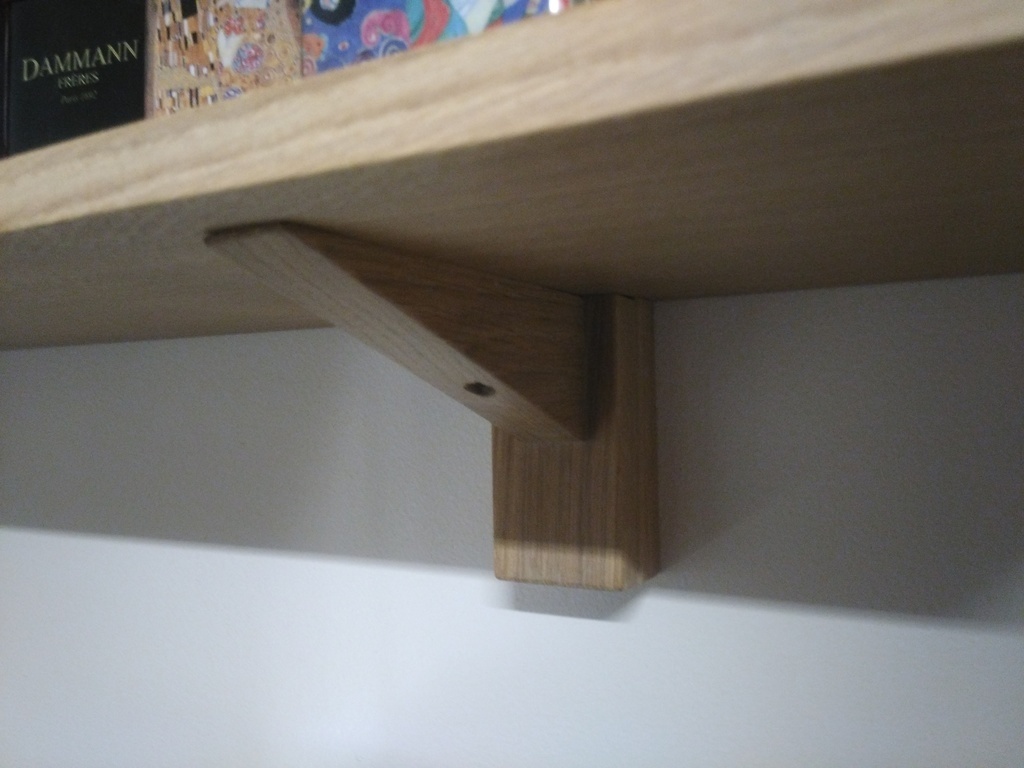

Afin de renforcer l'ensemble, et d'ajouter un détails esthétique (l'assemblage mi bois est déjà très costaud), je fabrique des petites équerres. Celles-ci sont tenonnées et les montants verticaux mortaisés. Assemblage collé.

L'intérêt de ces équerres et aussi de permettre une fixation des tablettes. Il y a un trou discret sur le dessous, qui permet de loger une vis et de bloque la tablette.
Une fixation collée aurait été possible, pour éviter d'avoir ce trou et cette vis, mais rendant le démontage impossible ! Dommage si je déménage...

Le montage se fait donc ainsi :
Fixation des montants au mur avec des chevilles molly. Je visse dans le fond de feuillure avec une vis tête fraisée.
Pose des deux tablettes, puis blocage de ces dernières avec des petits vis à travers l'équerre.

Le plus délicat dans ce genre d'agencement, c'est encore d'aligner parfaitement les chevilles dans le mur, et de pas tomber dans un rail de placo...

Publications associées


Discussions

kaiser38  a publié la création "Etagère double de cuisine à fixation invisible".
il y a 6 ans
niconathy

Je pense que tes équerres ne sont pas du luxe.
L'esthétique est sobre.
Je partage ton appréhension de la mise en place des chevilles molly.

kaiser38

Tout à fait, tout dépend du poids, m'enfin si jamais ça venait à casser ca peut-être dangereux. Puis je trouve que ça ajoute quelque chose !
À bientôt

ecto1

elle est cool cette étagère

AlexJ

Design simple mais efficace pour ces étagères bien pratiques

Gabr

merci pour tous les détails !
je prépare une étagère de ce genre et il y a beaucoup d'infos utiles dans votre texte :)

kaiser38

Merci j'espère que vous avez pu faire votre projet. Cdlt
