Timothée Delay

Plans lit viking

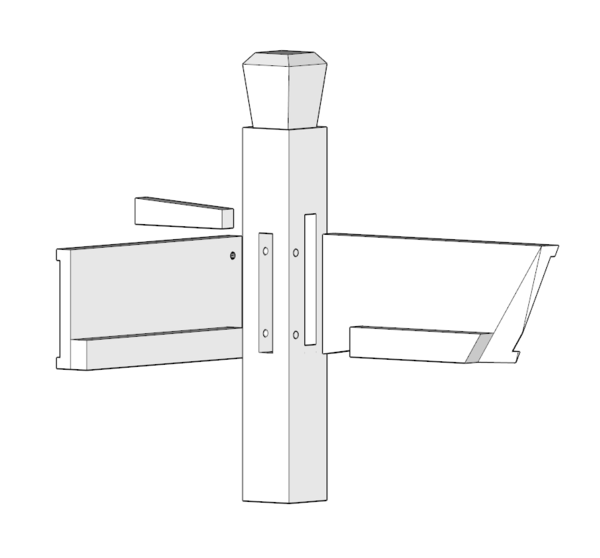

plans de détails d'assemblages du lit viking. J'ai refait ça de tête un an après, donc pas aux dimensions réelles. c'est surtout un plan de principe pour voir quel assemblage passe ou, et comment les tenons se superposent.

détails importants :

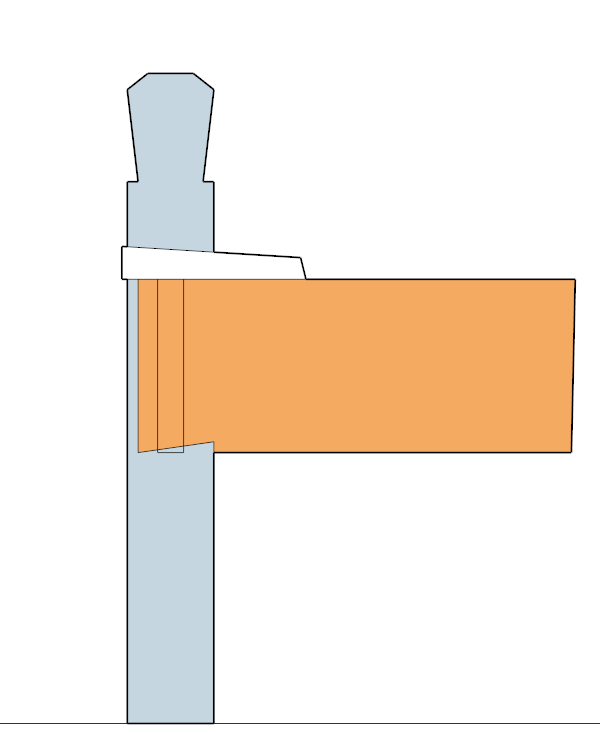

Les traverses gauche et droite verouillées par coins ont en dessous une coupe à angle faible, pour les maintenir au fond une fois le coin enfoncé. Le problème d'un assemblage par coin, c'est qu'à chaque petite flexion de l'assemblage, le coin ressort d'un microchouilla jusqu'à ce qu'il ne verrouille plus rien. faut lui redonner un coup de mailloche de temps à autre si on utilise le lit de façon sportive. La coupe de biais en bas de la traverse va limiter un peu ce phénomène, et aussi permettre que la traverse reste naturellement au fond de sa mortaise.

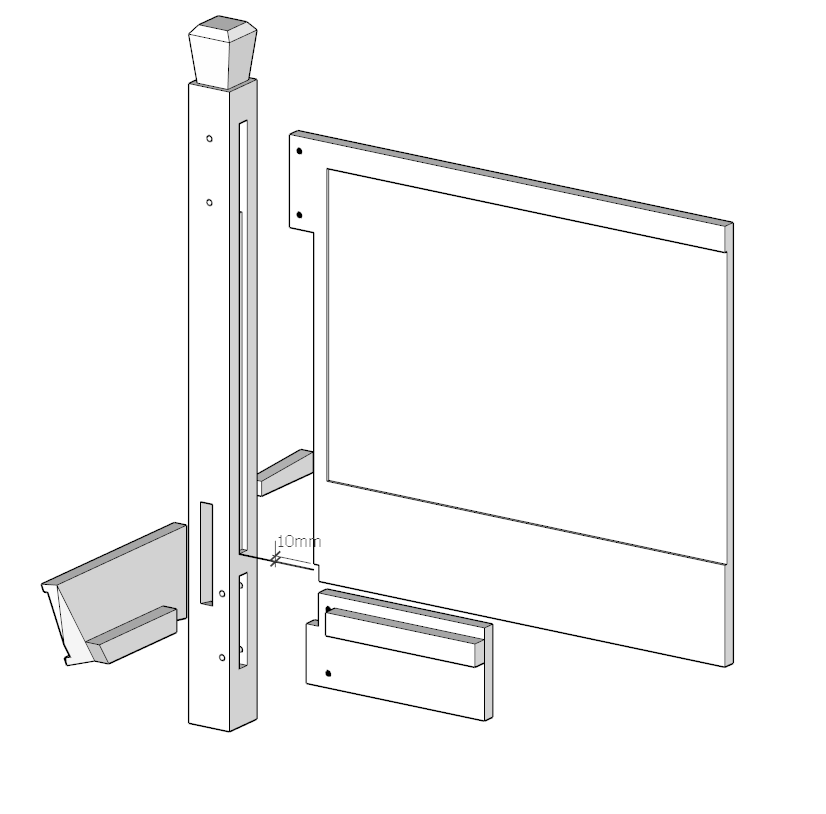

pour la tête, le panneau fait un avec la traverse haute. Comme le fil est à l'horizontal, le panneau peut avoir un retrait ou allongement assez important en hauteur, en fonction des variations d'humidité. La rainure est donc plus longue que la languette d'un bon centimètre, et le panneau plus long que la languette de 2cm pour qu'il recouvre la rainure en permanence. C'est de toute façon derrière la matelas donc pas visible, mais c'est plus propre quand même. Aussi un jour d'1cm entre le bas du panneau et la traverse basse, pour permettre le retrait/allongement du panneau en hauteur.

La languette n'est pas collée,pour qu'elle puisse se déformer librement, mais toutes les traverses (tête de lit et pied de lit) sont collées chevillées. Les traverses verrouillées par coins ne sont pas collées.
