Xylolab

Mobilier d'atelier


Dans le cadre de l'aménagement de notre atelier, nous avons développé une gamme de mobilier d'atelier pour venir en appoint d'établis traditionnels en hêtre massif (fabriqués dans les Vosges par les Etablis François). Cette gamme de mobilier a pour but de répondre au contraintes suivantes :

  • rangement ;
  • mobilité dans l'atelier ;
  • assemblage et usinage à hauteur.

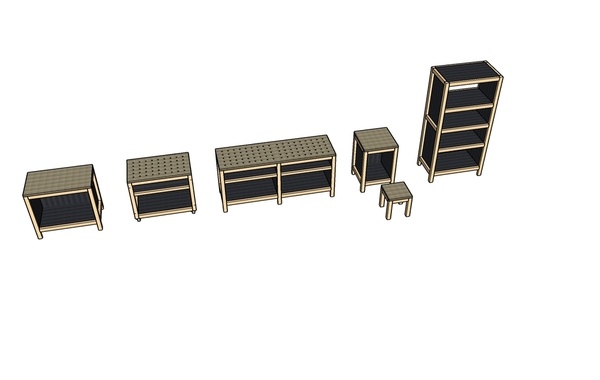

Pour cela, nous avons conçu :

  • des servantes, à plateau plein ou avec des perçages type MFT ;
  • des établis de tailles diverses, à plateau plein ou avec des perçages type MFT ;
  • une étagère.

Sur tous ces éléments, nous retrouvons une constitution commune :

  • une structure en carrelet de pin 60 x 60 mm ;
  • un habillage en contreplaqué filmé noir 15 mm. Il est en retrait vers l'intérieur par rapport à la structure, pour permettre de serrer des pièces horizontalement ou verticalement, et ce très rapidement, en utilisant des serre-joints classiques venant se positionner sur les montants et traverses de la structure;
  • des plateaux en MDF 30 mm, plein ou avec une matrice de perçage type MFT (attention toutefois, pour pouvoir utiliser des serre-joints de table sur un plateau de 30 mm, il faut faire un fraisage très prononcée en sous-face sinon le passage du serre-joint est impossible !).
Mis à jour

Discussions

Xylolab  a publié le plan "Mobilier d'atelier".
il y a 5 ans
AtelierDZT

Merci pour le partage.

xyloweb
( Modifié )

Merci pour ce partage mais je ne vois pas les types d'assemblages utilisés ??

Marc Janod

xylolab a utilise une domino, pour ma part un simple gabarit avec defonceuse + faux tenons a suffit.

xyloweb

Faux tenons simples ou doubles ?

Marc Janod

ça dépend, si tu respectes la règle des 1/3, donc de la taille du tenon

lairdubois.fr/..._comment_256920

xyloweb

la règle du 1/3 ne s'applique pas à la hauteur du tenon mais à sa largeur non ?
