JeanTrantecisse

Bibliotheque

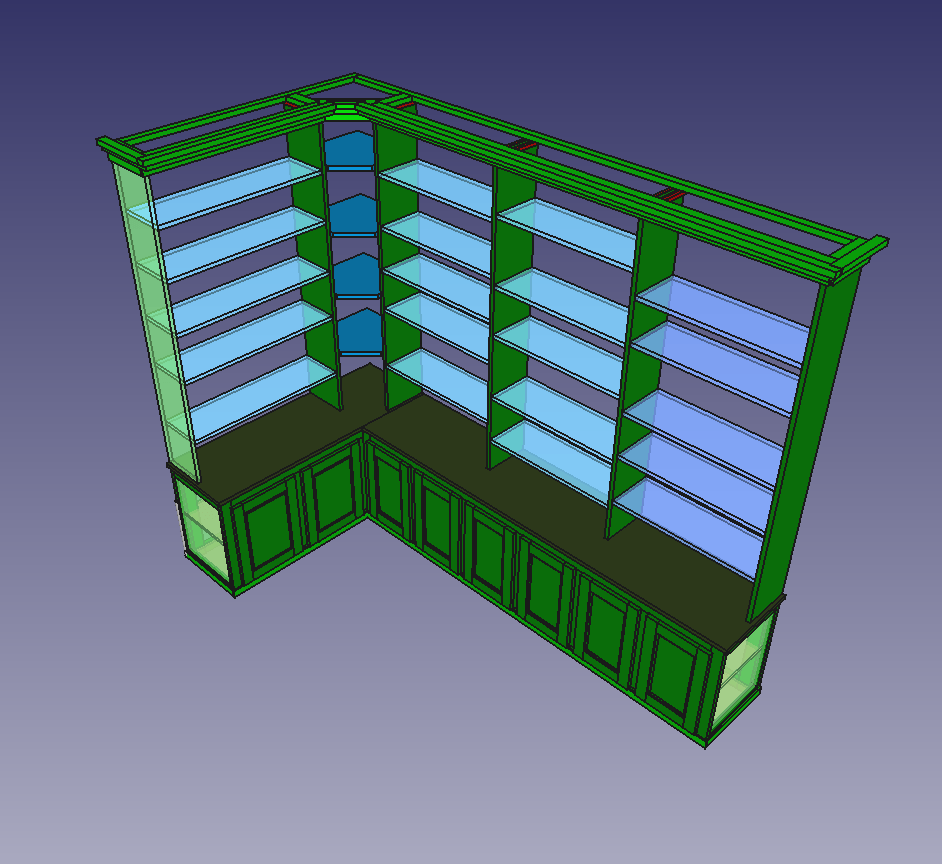

Ce plan est une conception originale aux dimension de la pièce. Je voulais une bibliothèque qui aille jusqu"au plafond. La corniche est vissée dans les rails qui tiennent le placo. Les planches verticales sont retenues par le même système que celui utilisé pour caler les plateaux et visible sur la photo : des crochets de 4mm insérés dans une encoche faite à la fraise pour les lamelles. Les étagères horizontales sont vissées aux taquets pour éviter l'écartement.
Les fichiers de débit au format svg sont ceux qui m'ont servis et peuvent être éventuellement être utiles pour utiliser inkscape.

Publications associées


Discussions

JeanTrantecisse a publié le plan "Bibliotheque".
il y a 1 an
Boris Beaulant

Chouette projet et bel ensemble ;)

Attention de ne pas mettre de photo de la réalisation dans le plan, mais uniquement dans la réalisation. Les images ici ne se destine qu'à donner un aperçu du plan à télécharger.

Armel

Hello,
Super plan ! Comment arrives-tu as extraire la feuille de débit sous FreeCAD ?

JeanTrantecisse

Bonjour,
Je me suis fait 2 macrocommandes en python : 1 qui permet de ressortir la liste de tous les éléments avec leur dimension et une pour le placement relatif des pièces et accélérer la création du plan.
Avec les changement de version, ces 2 macros ne fonctionnaient plus.
J'ai réactivé récemment le placement relatif et j'envisage de refaire le tuto avec cet outil pour montrer le gain de temps.
N'ayant pas eu besoin de la 2ème, je n'ai pas travaillé dessus. Maintenant, si il y a une demande je peux faire un effort.
A ce propos, une remarque, je ne modélise pas les tenons mortaises, il faut donc faire attention car les dimensions peuvent être trompeuses.

Connectez-vous pour ajouter un commentaire.
1 165 vues
3 commentaires
337 téléchargements

Caractéristiques

FreeCAD, SVG  Format
347 Ko  Taille
 3 fichiers
