Bonsoir
J'ai besoin d'aide pour le remontage du best combi 2000
J'ai du démonter pour refaire le moteur, soucis clavette
Et j'ai beau remonté mais mon verrou de blocage d'inclinaison d'angle de coupe ne se bloque pas vraiment
Et du coup ma position désiré ne reste pas suffisamment en place
Auriez vous un schéma en coupe correct svp
Cordialement
Gaëtan
1 réponse

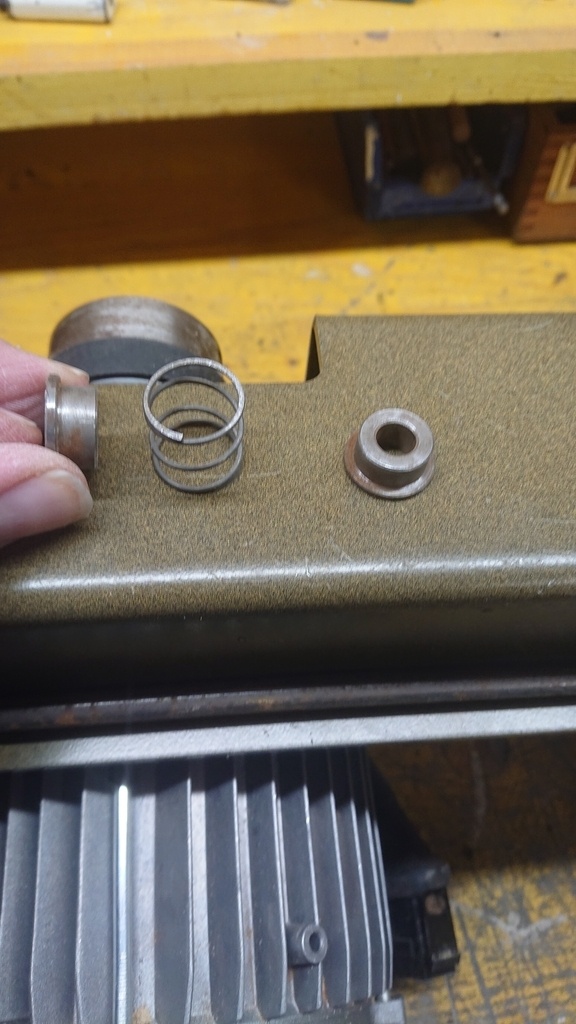

Gaetan74 Il te manque un ressort. Plan détaillé , image "Bloc de scie". La pièce 204 (le ressort) est en deux exemplaires. Sur ta photo tu en as un seul.
Marco2b il y a une alternative qui réclame une modification plus ou moins difficile que j'ai pu voir sur metabricoleur. Le montage est plutôt intéressant (voir ici => modif angle )
Ps : la kity 419 est la version standalone de la scie du combiné.
PPs: la poignée d'inclinaison et d'hauteur de la lame en bakélite (il me semble) peut être changée pour une version avec des dents en métal.
PPPs

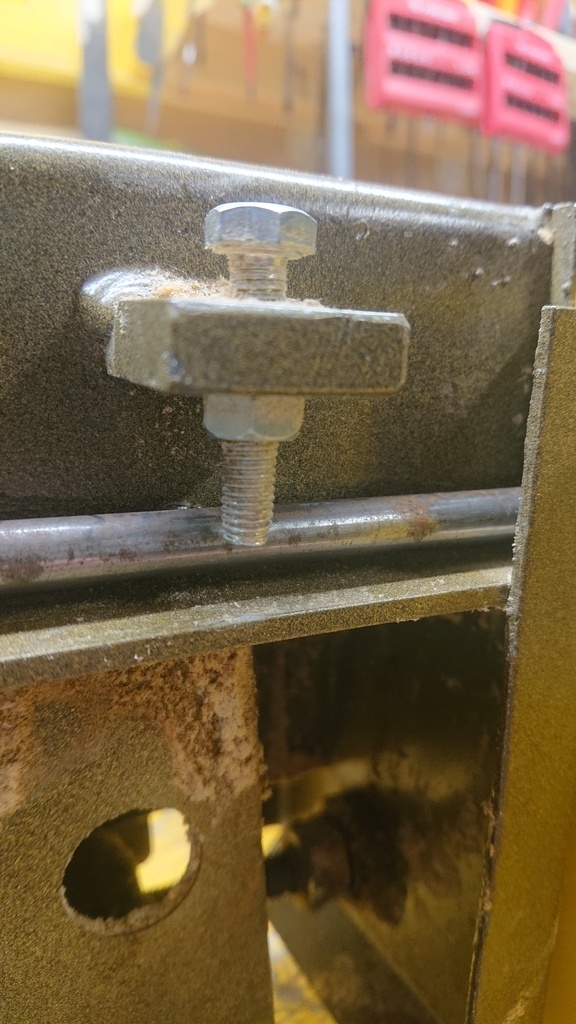

: Marco2b, il y a une plaque (qui n'est pas sur le plan détaillé du combiné), celle où il y a l'écrou au bout de la tige, que tu peux ajuster (via deux vis et deux écrous)!
Merci pour les infos et liens
Ça fait un bon moment que je reporte la modification du réglage de l’inclinaison

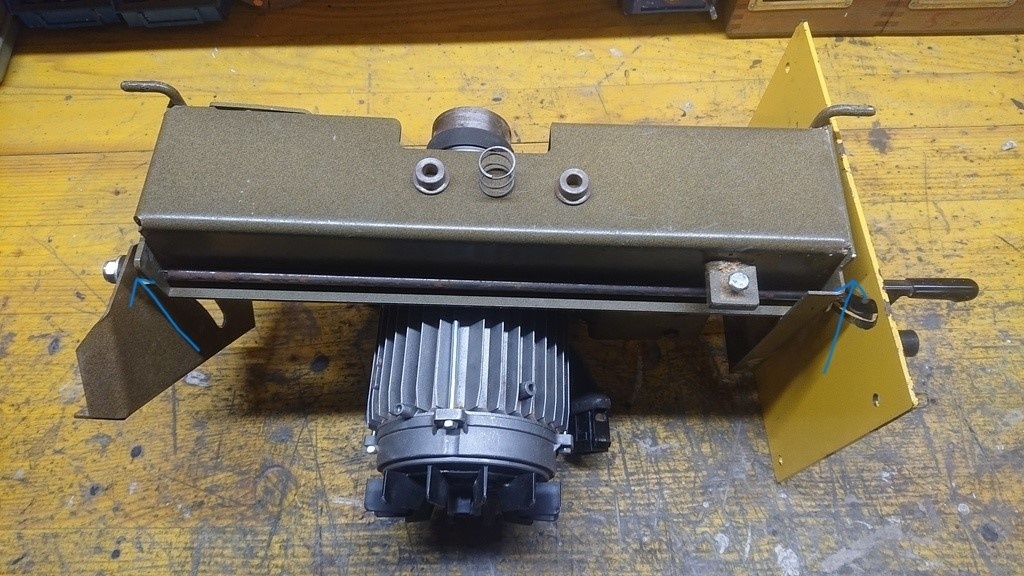

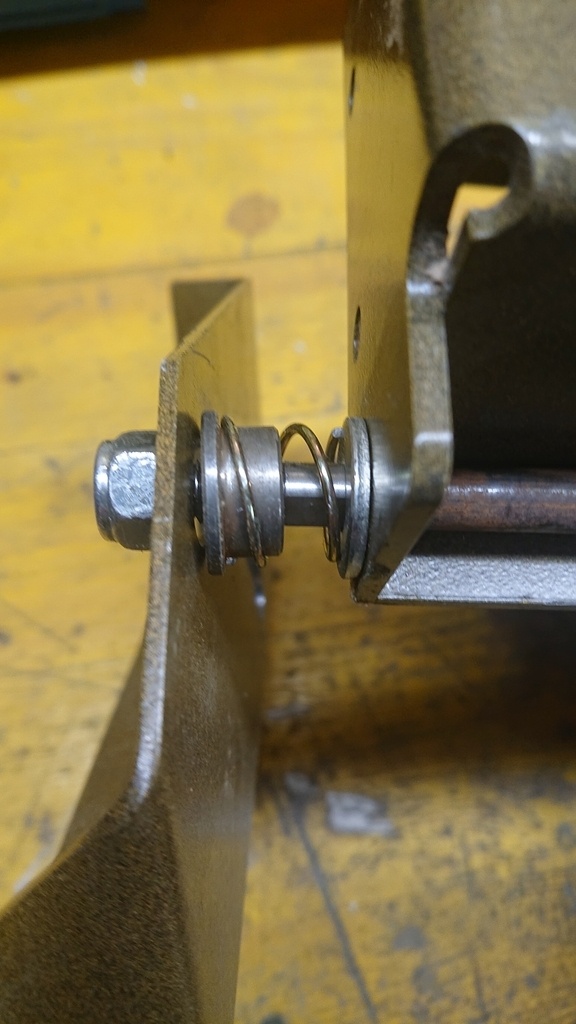

Ce que tu montres c'est un seul ressort. Les ressorts et les entretoises sont placées entre le bloc scie et la plaque à ta gauche et à ta droite (voir image).

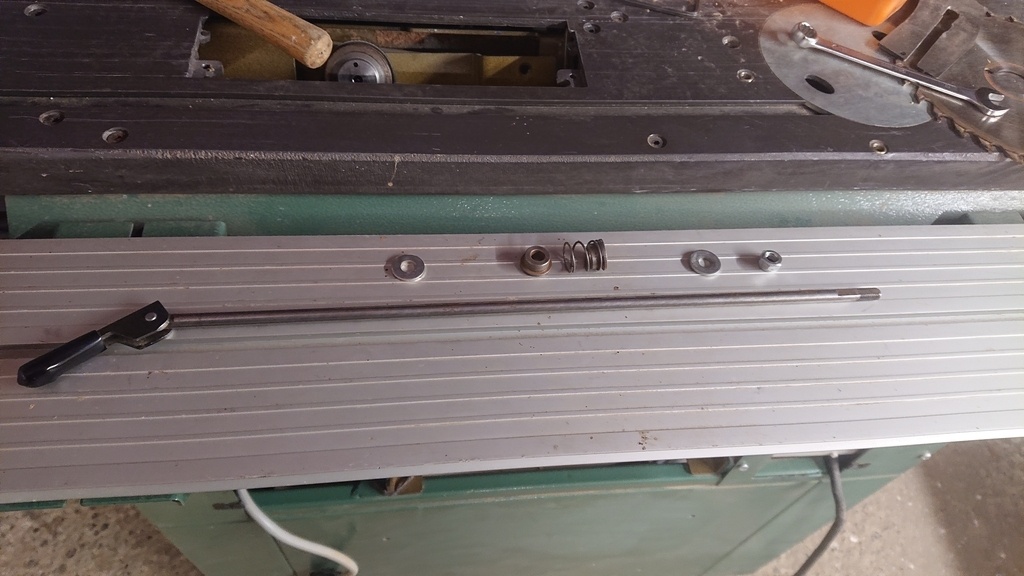

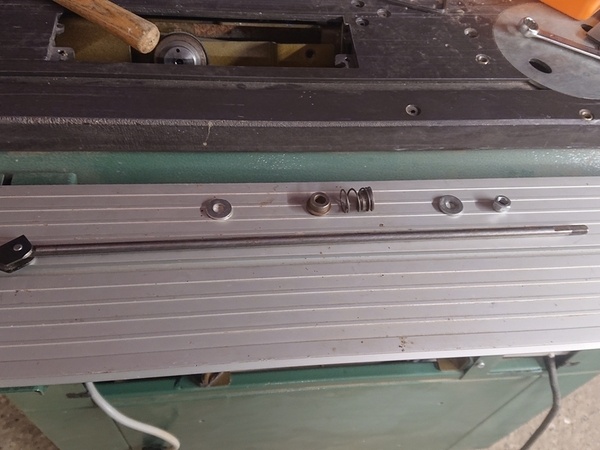

Je viens de démonter le bloc moteur et comme Gaetan , pas de ressort sur la tige de blocage le seul ressort c’est celui de la manivelle
La grosse rondelle c’était à l’arrière et pas devant pour augmenter la surface de friction , à l’avant j’ai juste doublé les rondelles

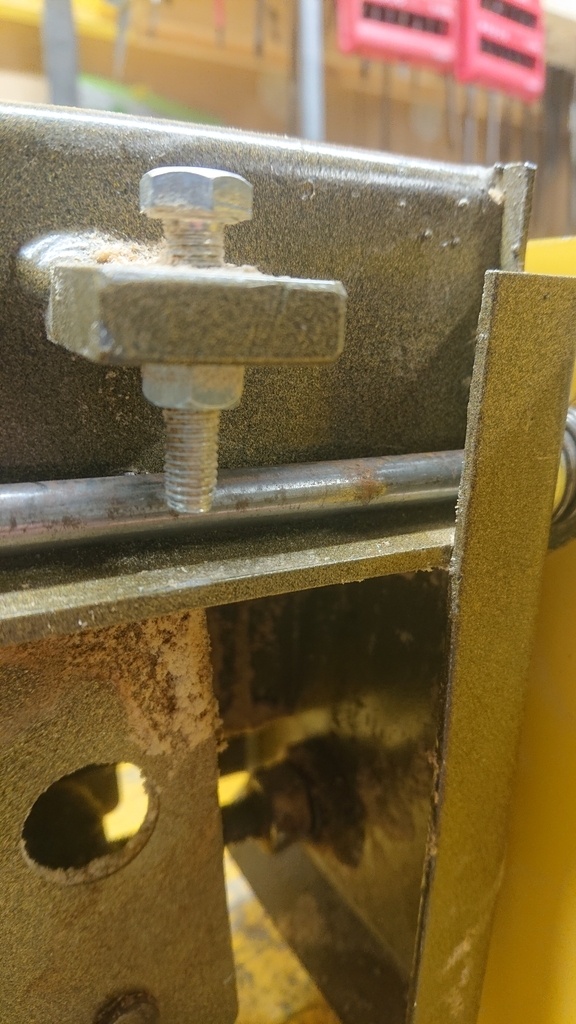

Sur la dernière photo la bride de maintien et pivotement du bloc scie ,et le réglage du parallélisme de la lame (trous oblong )
Marco2b Un modèle différent (En fonction de l'année, ou bien l'ancien propriétaire a touché à ça
)?
Tu n'as pas la notice de ton modèle à tout hasard ?
Je n'ai pas les photos et je ne suis pas actuellement dans la Creuse, mais pour l'avoir démonté il y a quelques semaines, je peux t'affirmer avec assurance qu'il y a bien deux ressorts (204) et deux entretoises (pièce 203) sur la mienne.
En revanche les grosses rondelles sont des bonnes idées je trouve !
Pour ma part j'avais un problème du maintien de l'inclinaison de la lame mais cela était lié à la manivelle et ses dents abimées.
Tu peux commander un ressort supplémentaire chez kity-rouen si il le faut !
Attention.

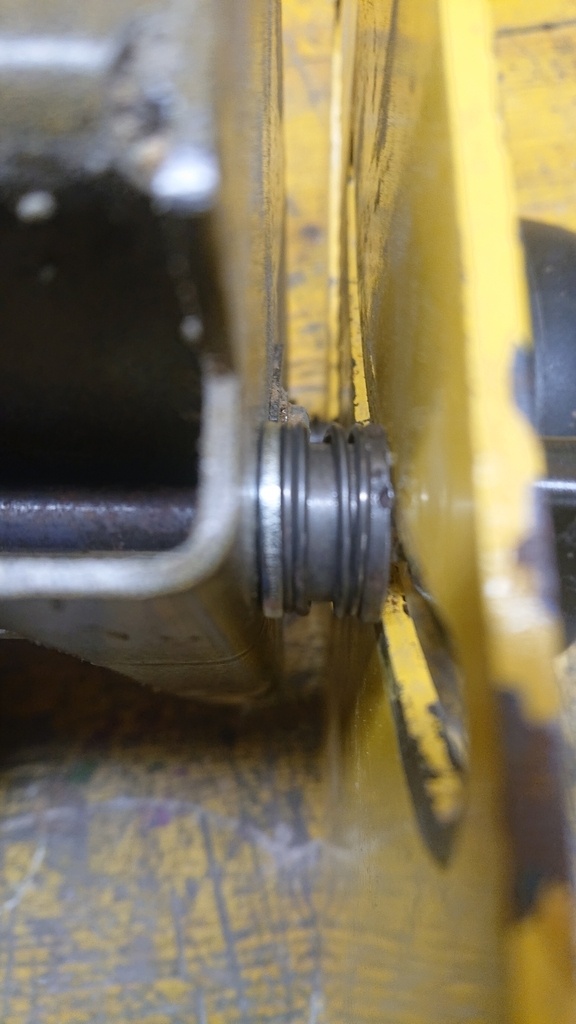

Seconde et première photo, les rondelles sont à l'extérieur du bloc de scie, entre ton levier et la plaque jaune pour la première photo, entre ton écrou et ta plaque pour la seconde.
Licence
Pas à pas J’ai eu le même souci sur ma bestcombi 260
J’ai serré l’écrou ou bout de la tige ( mais pas trop) et ajouté une grosse rondelle entre la plaque extérieur et la clavette excentrique
Ce système ne me plait vraiment pas et ne ressemble pas à la qualité de la machine
Cela ne me convient pas non plus
Ça ne garde pas l'angle demandé si on force un peu
Je n'ai pas trouvé où allait le ressort et deux entretoise
