bonjour à tous,

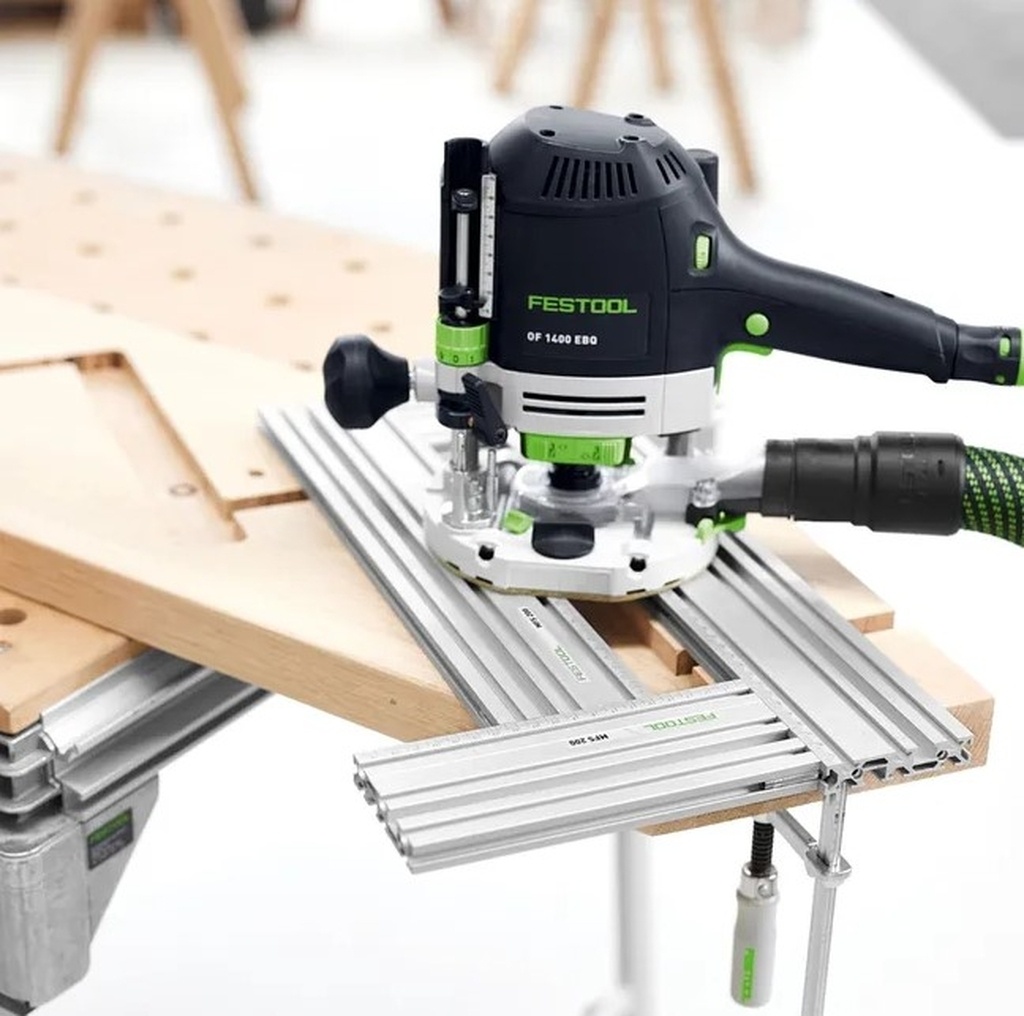

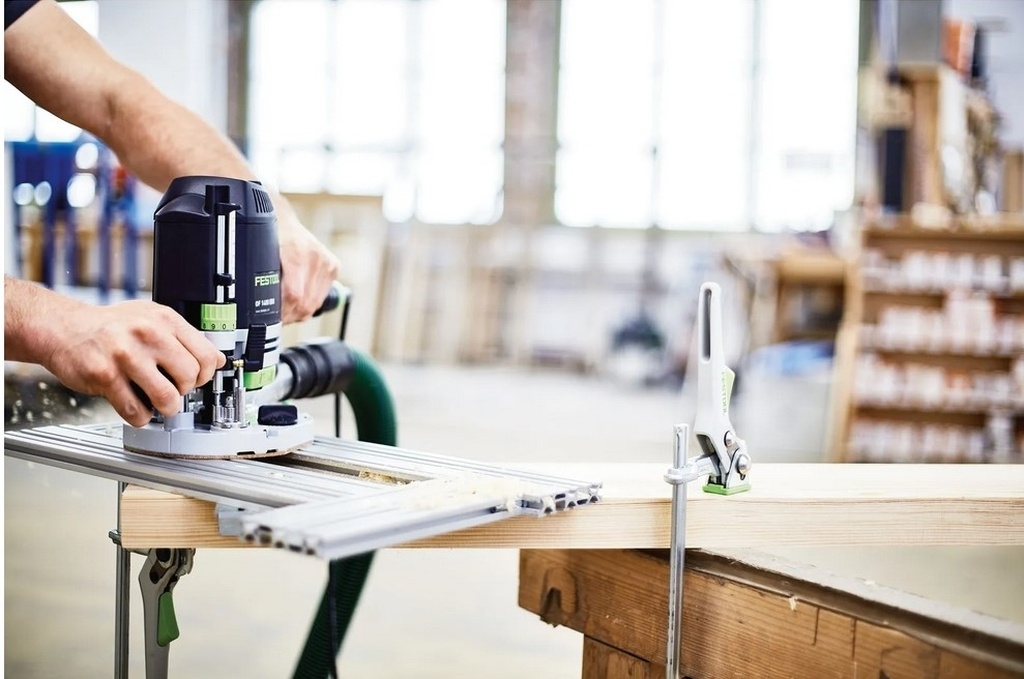

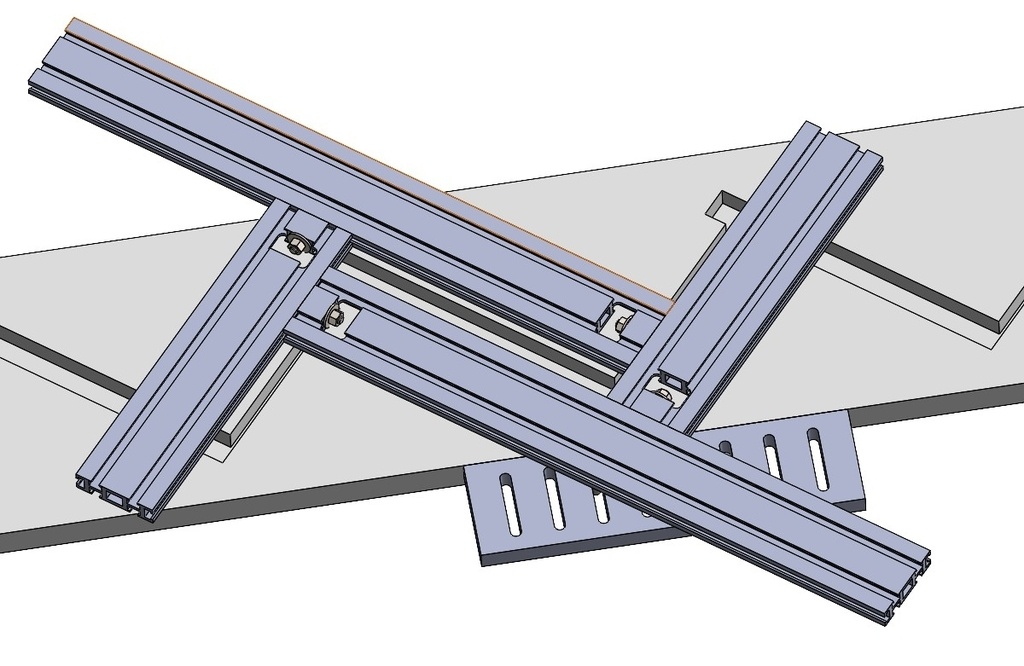

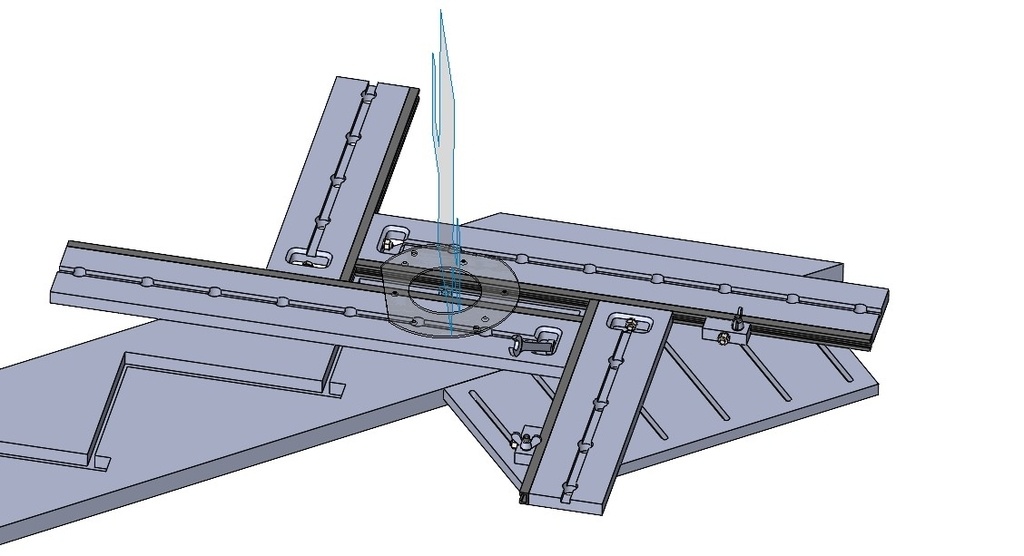

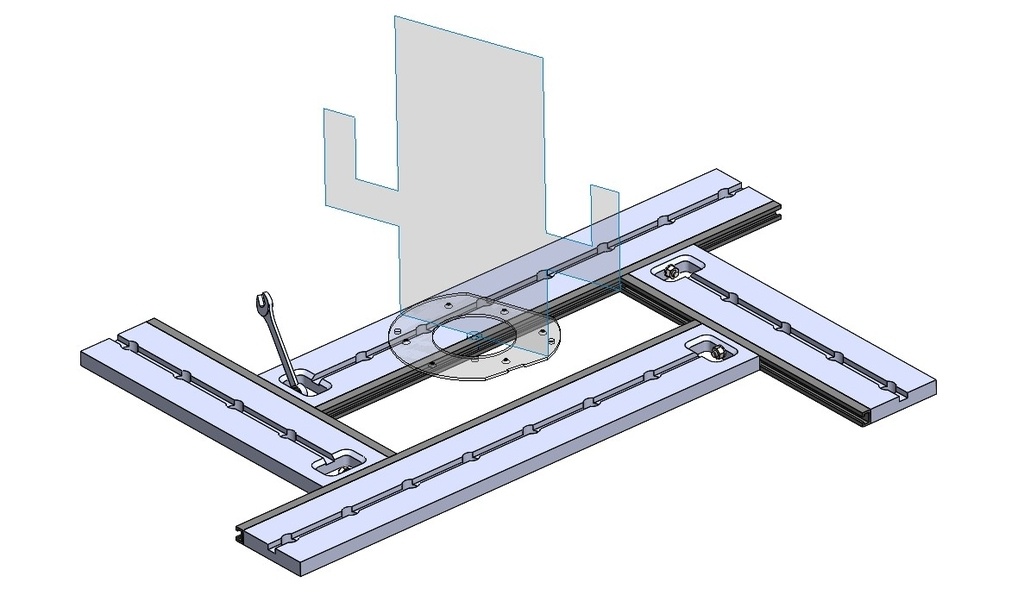

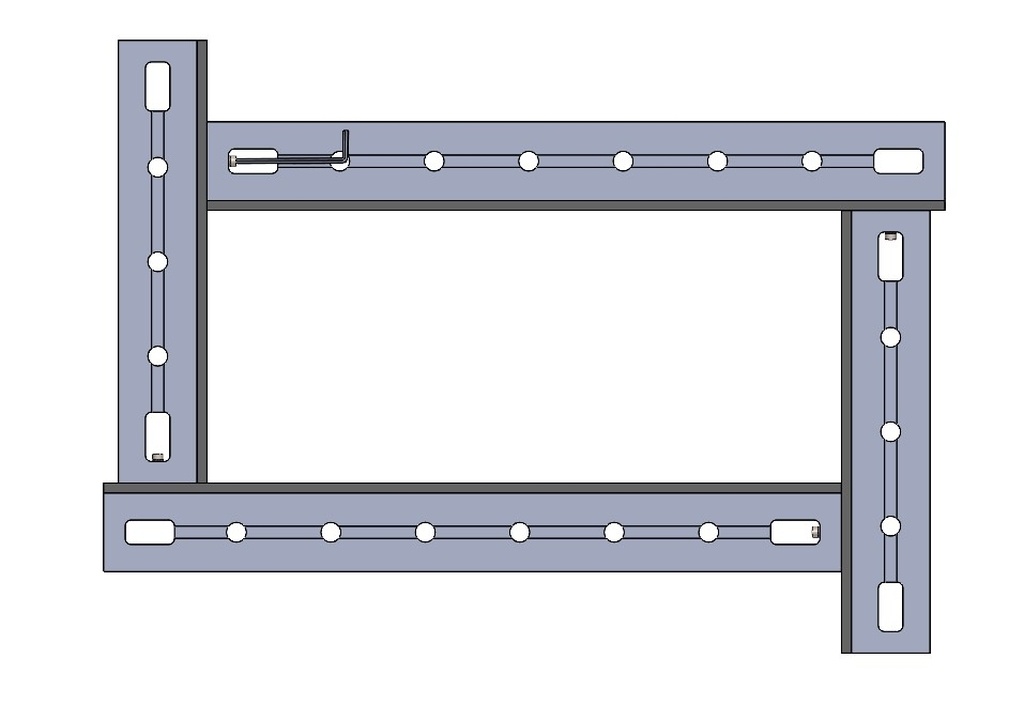

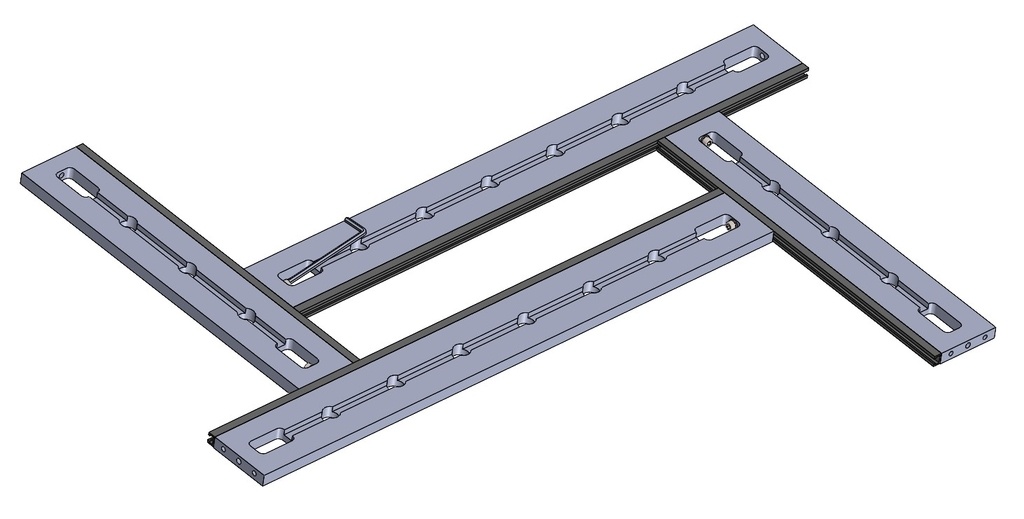

je cherche un retour d'expérience sur le gabarit FESTOOL MFS, puisque je projette d'en fabriquer un moi même comme sur les photos ci jointes.
mes questions sont les suivantes :

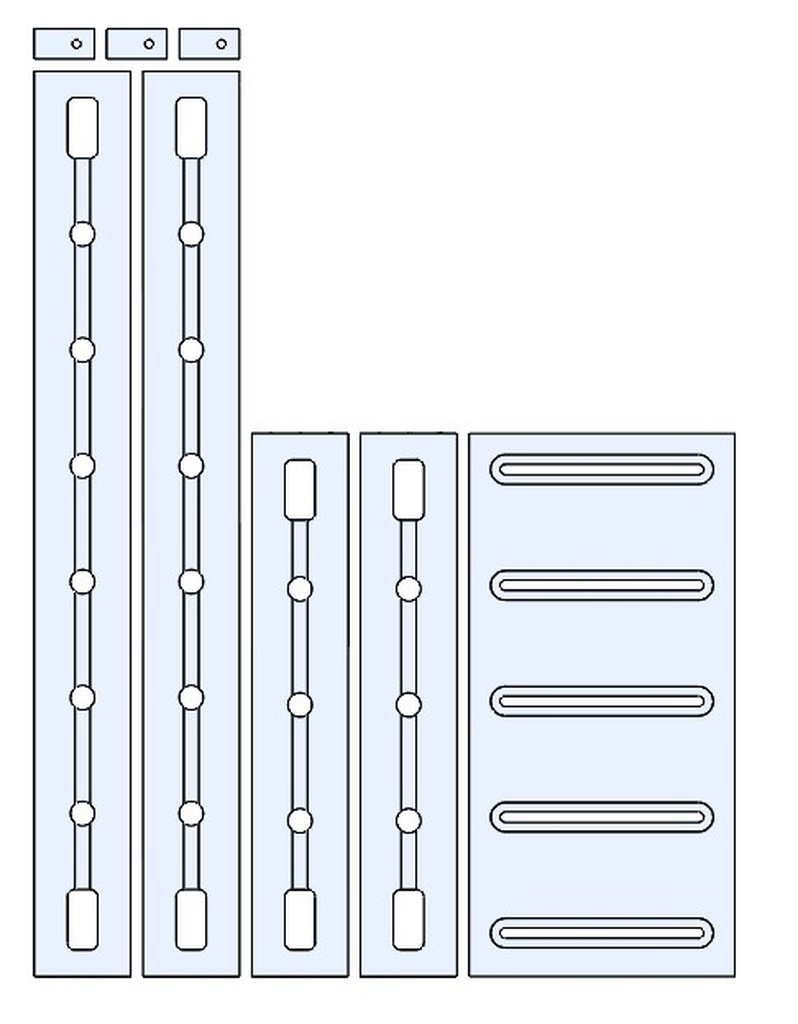

- quelles dimensions sont idéales pour un bricoleur du dimanche pour des projets classiques (meubles, étagères, tables, bureaux, lits ...) : faut il deux grandes (ici 700mm) + deux petites (ici 424 mm) ou 4 grandes tant qu'à faire ?
- pour l'assemblage du système, faut il prévoir une fixation de chaque extrémité ou à l'usage , un seul côté est suffisant ?

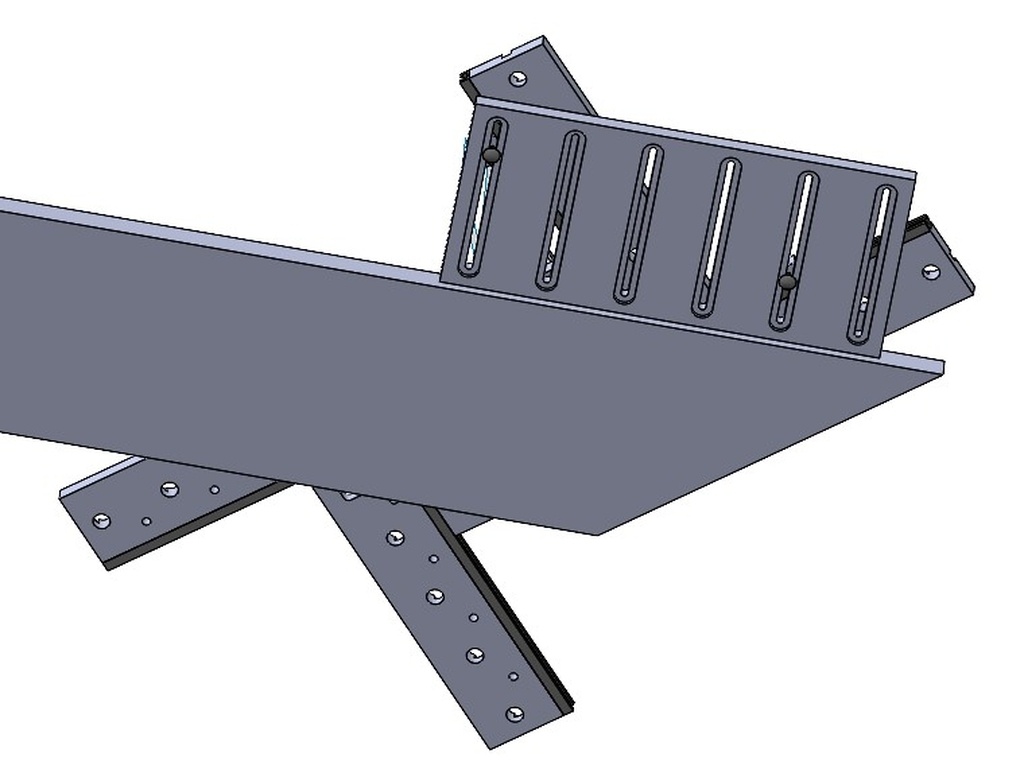

- pour le maintien de la pièce, les trous + rainure prévus pour passage serre joint est il utile ?
- comment l'utilisez vous : pour usinage à plat (sur face), usinage sur chant (système d'équerre ?)
- l'utilisez vous avec une bague de copiage ou une fraise à roulement ?
- quels autres accessoires (équerres ou butée ?)
- autres fonctions ou des remarques ?
mon idée est de faire la même avec du CP 19 mm et un rail adapté
merci de vos retours
je serai ravi d'optimiser sa conception afin de fournir un plan à la communauté
Mis à jour
3 réponses
Parfois entre le temps passé, les matériaux et l'efficacité, on peut se poser la question... Je sais, c'est toujours de l'argent et les budgets sont serrés.
Bonjour
J'en ai fabriqué un en bois youtu.be/3P526...pLjzKmLECUqYIAA
On peut aussi le fabriquer en massif et le
Rainurer. Je trouve que 600*600 est trop encombrant.
Avantages : utiliser des chutes, positionnement du guide à l'endroit où l'on veut fraiser . Très précis.
Inconvénient : s'adapte à une seule fraise , j'ai choisi 10mm. On pourrait régler le cp en fonction de la fraise.
Je ne fabrique pas les boutons,je prends un vis M qui va bien selon les inserts, une clé hexagonale plus grande que la tête et je coule de la colle thermique après avoir pulvérisé du WD 40 sur la clé. Et hop, un bouton vite fait bien fait. Évidemment, je laisse refroidir avant de démouler. Clé de 17 ou davantage pour tête de 13mm.
Coucou Marc Janod,
J’avais fait un gabarit assez similaire il y a quelques années avec des profilés alu 2060
.
Pour répondre dans l’ordre à tes questions :
Le mien fait 600 mm. Qui peut le plus peut le moins, mais il n’y a pas de réponse absolue : ça dépend vraiment de tes projets et de ce que tu comptes réaliser avec.
Quand tu parles de fixations, tu veux dire pour maintenir le gabarit ?
Jamais utilisé sur champ, uniquement à plat. J’emploie du scotch double face si la surface ne permet pas de le fixer avec des serre-joints.
Les deux, mon capitaine !
Autres accessoires : tu pensais à quoi exactement ?
Ma remarque principale : c’est un gabarit à usage très limité (du coup, quel serait ton usage ?). Honnêtement, quatre bouts de bois et du scotch double face font tout aussi bien le boulot. Si c’était à refaire, pour mon usage, je ne le referais pas.
bonjour, merci beaucoup pour la réponse.
pour la fixation, oui je parlais des rainures de passage pour des serres joints.
pour les autres accessoires, je vois que chez Festool, ils ont des équerres à fixer dessous, pour usiner de manière répétable (ex : des rainures pour des marches d'escalier) ils l'utilisent comme un compas (bon ça, j'en ai déjà un, ce n'est peut être pas utile de faire trop de fonctions)
j'ai un autre gabarit (rainure parfaite de TEB) mais grand et lourd et limité.
merci en tout cas
Je vois. Peut-être que des profilés 30x ou 15X permettent d'y installer des serre-joints, jamais essayé.
Pour des équerres, le gros avantage de partir sur des profilés, c'est que tu dois aussi avoir des équerres que tu peux facilement installer ou enlever.
Une autre remarque supplémentaire => Avec du 20*20, il te faut déjà des fraises conséquentes en longueur si tu veux plonger profond. A prendre en considération

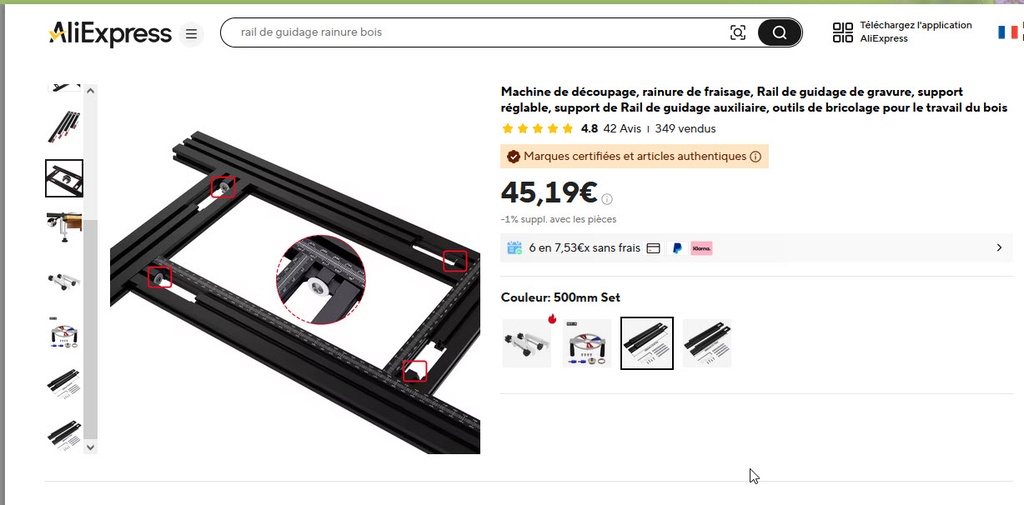

Tu peux jeter un oeil chez SystéAI, tu dois pouvoir trouver ton bonheur à faire un équivalent Festool pour une fraction du prix !
Je pense notamment à ceux-là qui devraient accepter des serre-joints pour rails => profilé type festool
mais tu as peut être raison, chez assistent system ils ont ces rails 20x80 tout prêt ou si on veut bricoler, on peut les usiner soit même
