Bonjour,

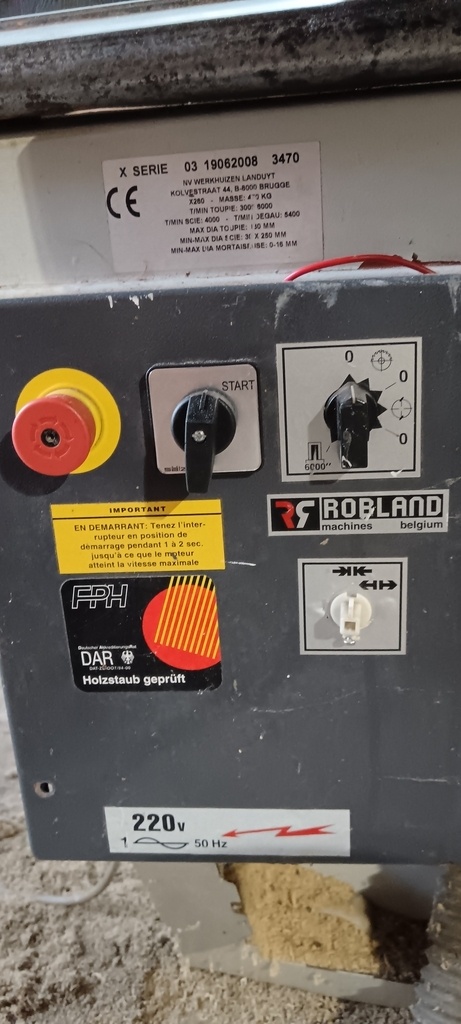

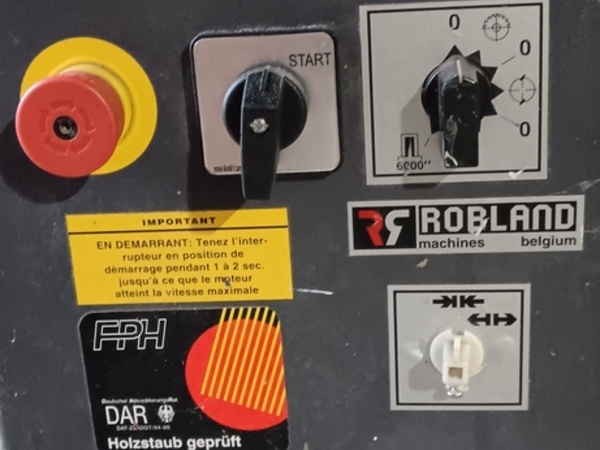

Je n'arrive pas à redémarrer ma machine. après de multiples recherche, en shuntant sur le bornier les points 1 et 4 (en partant de la droite) ça marche. J'ai deux boutons d’arrêt d'urgence de chaque coté de la machine qui sont bon. mais il y a deux autres câble, en série avec les arrêt d'urgences). Et qui ne sont pas sur le schéma de câblage. Ces deux câbles, je les aperçois qui partent derrière la toupie et peut être vers la rabot/dégau ?
si quelqu'un a une info sur le sujet, un schéma électrique à jour (avec le frein électrique de la toupie) le guide qui est fournis ne correspond pas pour le schéma. Je précise que j'ai des moteurs 2,2KW.
3 réponses
Bonjour,
Je ne sais pas si tu as trouvé la solution entre temps, j'ai eu le même problème. Ce fil correspond à des sécurités côté rabot/dégau. En position Rabotage, il faut que les tables soit complètement ouvertes et le capot d'aspiration verrouillé dans sa position. En position dégauchissage, tables fermées + capot d'aspiration à fond vers le bas(je suis obligé de le caler pour qu'il se maintienne (cf question que j'ai posé sur son verrouillage). A l'intérieur de la face extérieure, tu as des tiges qui descendent en fond de machine (que je n'ai pas pu aller voir, je pense qu'il faut soulever la machine et passer dessous) qui, je suppose, activent un contact de sécurité.
Merci MNLX !Bonjour
Merci, je n'avais pas ces informations, et rien dans le schéma électrique.
Je vais regarder de plus prés (en attendant j'ai shunté les 2 fils sinon je pouvait pas mettre en route ) et j'ai ajouté 2 boutons coup de poing provisoire le temps de trouver les réponses.
merci beaucoup.
bonsoir

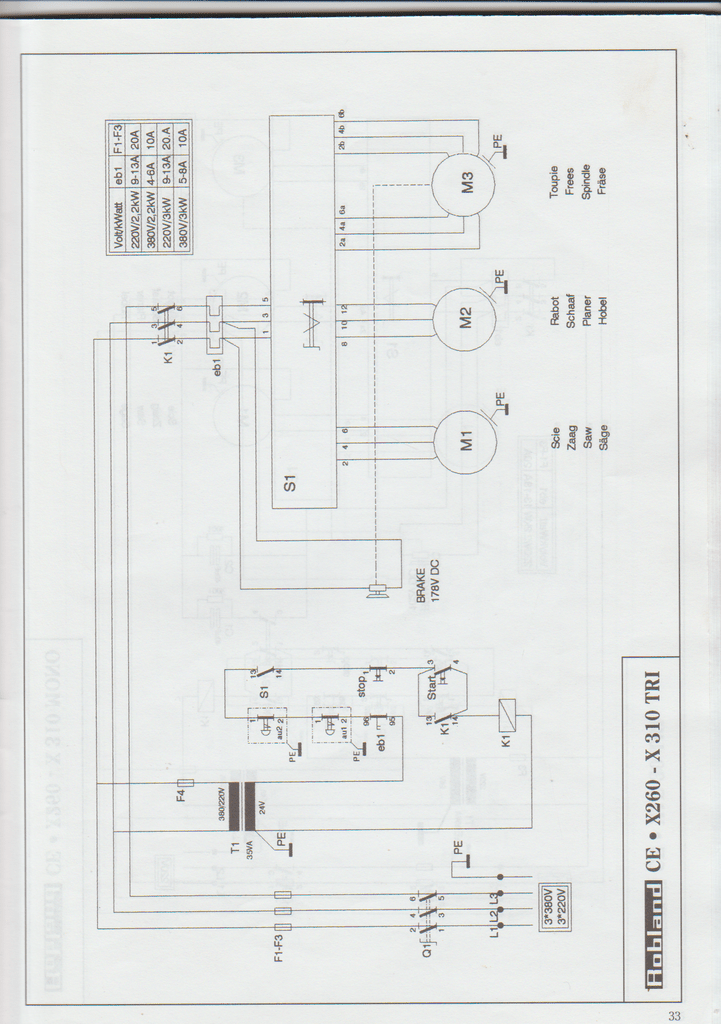

ci cela peut être utile
j' ai un peu de doc
bonsoir
boiseu pas de réponse sans question
ou l'inverse
Merci breyssous43 !merci pour le plan, en fait il manque sur ce plan 2 ou 3 fils de sécurité . Comme vient de m'informer MNLX , et ces info ne sont sur aucun plan.
merci(tardivement) pour avoir répondu a ma question.
