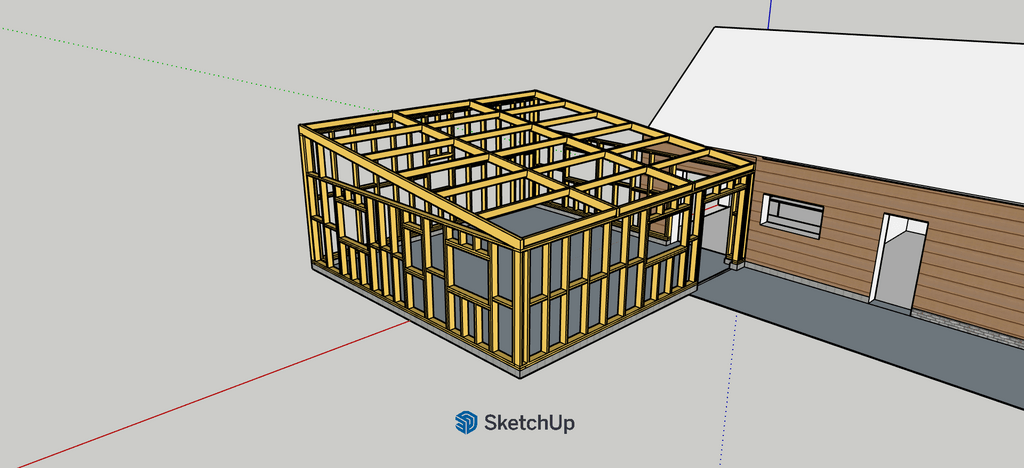

Bonjour a tous, je vous joint un Plan réaliser sur SketchUp.
Je compte réaliser une extension de maison en ossature Bois cependant j'aurais quelques questions a poser aux connaisseurs.

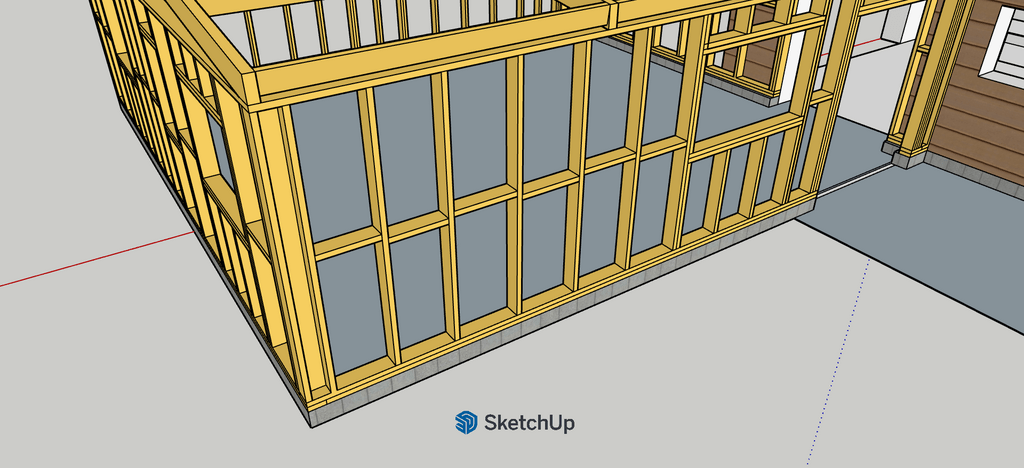

Pour commencer dans les angles de l'ossature ai-je bien fait de faire comme ci dessous avec une isolation prévu dans le trou avant d'être recouvert d'osb puis de bardage ou bien il aurait fallu faire ceci avec des poteaux?
Pour la 2ème question, pour mes 4 madriers en section de 8x20 ai-je besoin de renfort supplémentaire ou seulement les fixer aux 2 extrémités comme sur le plan 5 je n'ai pas terminer le plan a 100% car entre ma lisse Haute d'ossature et le madrier je vais insérer des bois d'ossature pour solidifier un peu plus et pouvoir fixer mon osb avant le pose du bardage
Voici le lien du Plan:
app.sketchup.c...xI9lB9l9qxODdCX
Je remercie d'avance toutes les personnes qui prendrons le temps de me lire
Cordialement
Licence
perso avant les détails techniques, je modéliserai l'aspect extérieur désiré et irai confronter a qui de droit, voir si ca s'approche de ce qui est permis.
Le permis à été accepté par l'urbanisme et la mairie
Bonjour,
Les poutres de toit me paraissent sous dimensionnées, il faudrait calculer la hauteur en fonction de la charge et de la portée.
De plus ces poutres doivent arriver sur un montant du mur qui serait au minimum doublé.
Je te conseille le livre suivant qui est très didactique, avec aussi bien des approches de dimensionnement que des détails constructifs (angles de mob, linteaux etc.)
La construction ossature bois par les schémas
Bonjour je te remercie d'avoir pris le temps de me répondre je vais consulter ce livre, pour c'est qui est des montants doubler je vais effectuer la modification alors.
Pour la charge j'aurais un plafond en ba13 repris dessus et des toles en panneaux sandwich de 40mm , la section de bois que j'ai pensé mettre est en 8x20
Mathis35 et la portée est de 7,50metres
