bonjour,

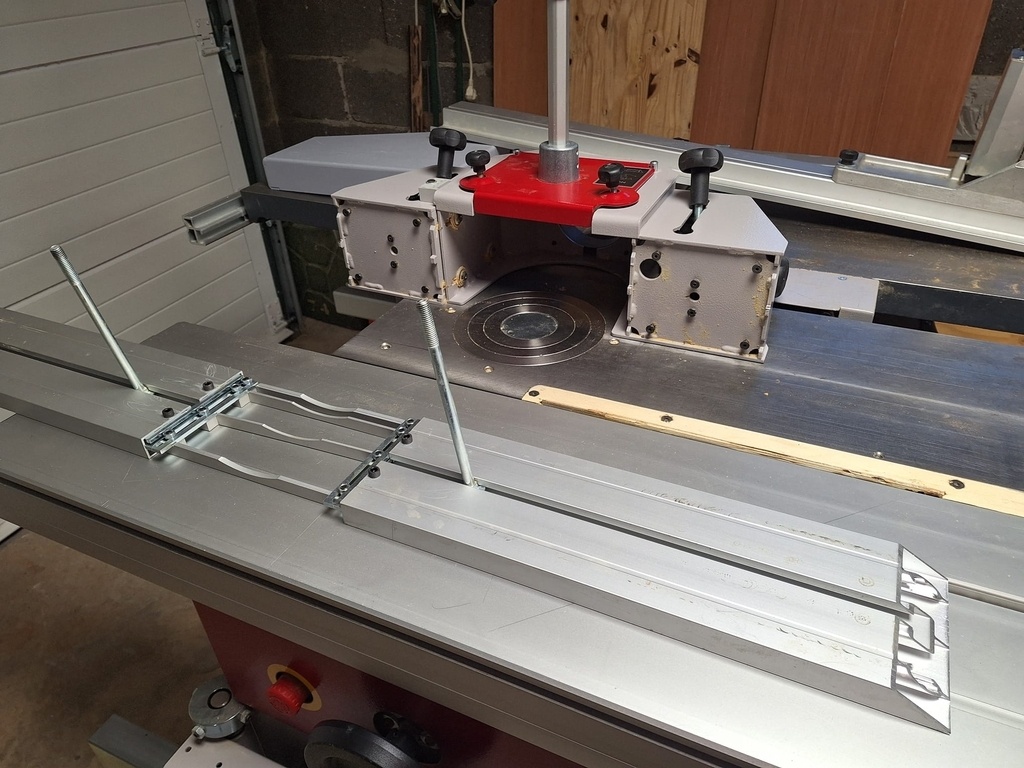

il y a sur la C3-31 de chez Hammer un guide amovible pour la toupie. Ce guide est constitué de deux guides, entrée et sortie en alu qui sont fixé au "châssis". Pour le réglage de la planéité de tout ça il y sur chaque joue, 6 vis tête plate qui en se serrant et en se desserrant permettent l'alignement des guides.
ça c'est la théorie... en pratique c'est une vrai galère à régler. En géométrie, un plan passe par trois points... alors régler 6 vis, donc 6 points c'est compliqué d'autant plus qu'il faut aligner tout ça avec le deuxième guide (guide de sortie) pour que ça ne talonne pas à l'usinage....
Bref, je m'arrache les cheveux!
Si vous avez une méthode je suis preneur!
Merci
3 réponses
bonjour
un beau montage pas cher à fabriquer mais bien ch... à regler !!
Voilà comment je procèderais pour régler les 8 vis:
- monter et fixer le carter sans les joues sur la table
- avec une équerre (à talon par ex elle tiendra toute seule), verticale posée sur la table régler 2 vis l'une sous l autre bien perpendiculaires à la table sur le support de la joue droite
- faire idem avec deux vis sur le support de la joue gauche
- avec une règle horizontale appuyée sur les 2vis basses réglées compléter le réglage les 2 qui ne sont pas encore alignees sur la rangée basse
- idem sur les 2 vis restantes sur la rangée haute
Ca devrait être pas trop mal... (coplanaire et perpendiculaire à la table)
Éventuellement tu règles au préalable 1 vis à droite et 1 à gauche pour qu'une règle appuyée sur ces 2 vis soit parallèle à ton chariot si tu veux que tes joues soient aussi parallèles au chariot
bonne journée
Je ne comprends pas bien ton problème. Ou alors, il faudrait nous mettre des photos de ton guide, et de ce qui pose souci.
Tu as bien une molette, à l'arrière du guide d'entrée permettant d'aligner, ou à l'inverse, donner un écart (comme une dégauchisseuse) à ton guide d'entrée par rapport au guide de sortie, non ?
Je ne connais pas la Hammer, mais, tout autant que les autres marques, ils n'ont pas un guide, avec des organes de réglages simples, pour régler ce qu'il faut ?
Que sont les 6 vis dont tu parles ?
Pour le reste, le corps du guide est normalement fait, et suffisament rigide pour ne pas avoir à régler l'équerrage des guides par rapport à la table.
Après, qu'il faille parfois (mais c'est plutôt le cas sur des toupies bas de gamme, ou anciennes, ce qui à priori, n'est pas le cas de la Hammer) rajouter une cale papier à la verticale d'un bout, c'est possible.
Mais pour le reste...

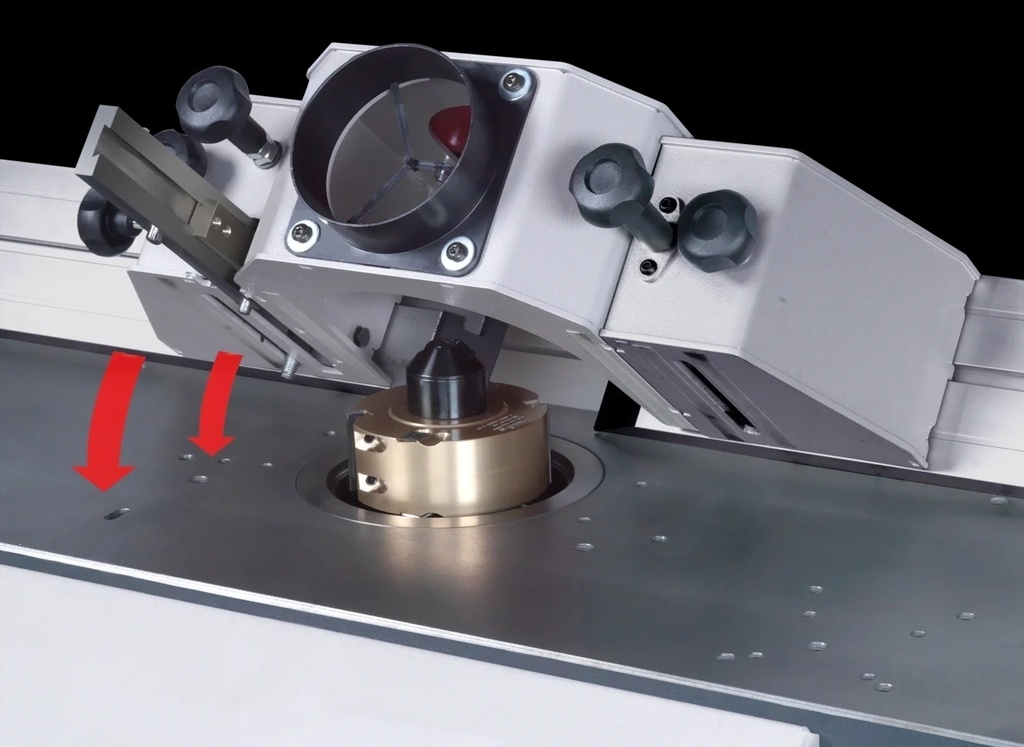

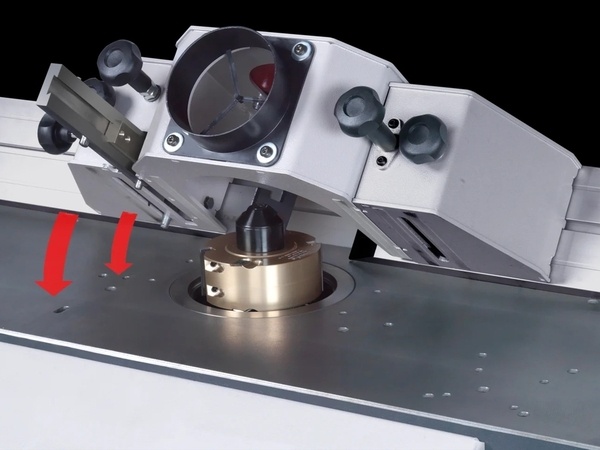

Je trouve cette image, sur le site Felder pour la Hammer C3-31 (ci-dessous).
Ça correspond à ton guide ?
Dans toutes ces poignées, à l'arrière, tu dois en avoir qui servent au maintien des guides alu, d'autres qui servent à avancer le guide d'entrée, je suppose.
Si tu as des photos pour nous montrer ton problème.

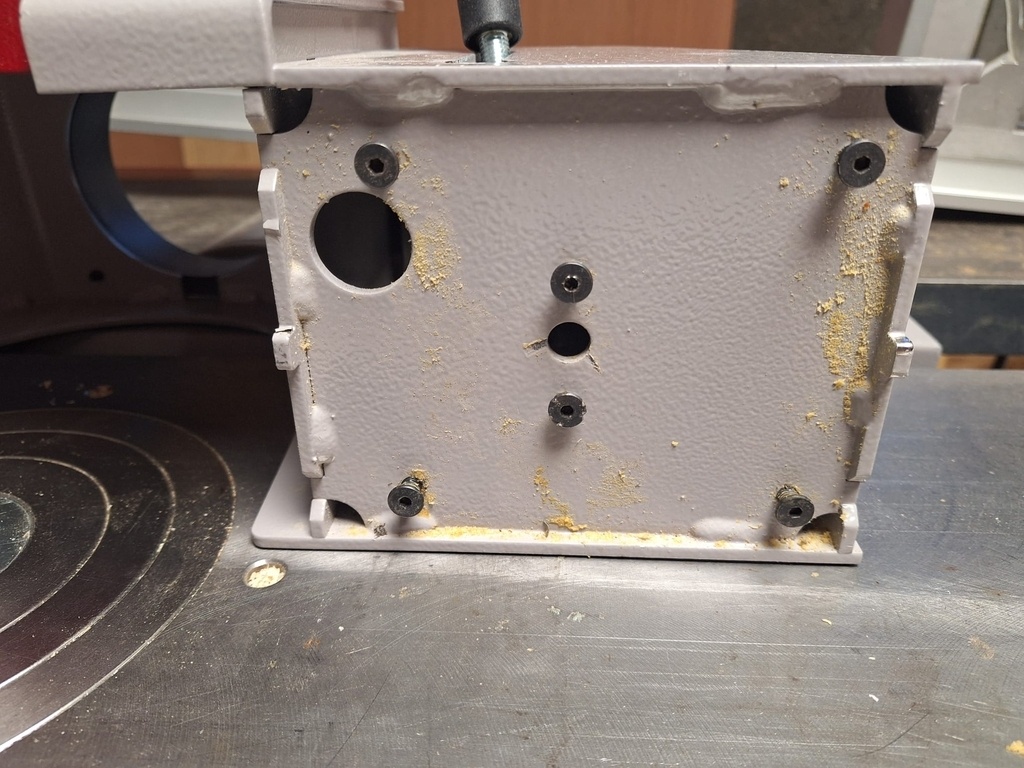

OK, la je comprends.
Et première réaction : Jamais vu un bordel pareil !
Toutes les toupies que jai vu dans ma carrière, machines pro ou amateur, ont à la place de cette usine à gaz, une surface usinée, sur laquelle s'appuie le guide, ou en bois, aujourd'hui en alu.
Seul, se présente parfois un souci de coplanéité, qu'on résoud en glissant un papier, carton fin, à la verticale, d'un bout ou l'autre d'un des guides.
Ici, manifestement pour une question d'économie de matière, ils ont remplacé ces supports de guides massifs, par cet ensemble mécano-soudé, et toutes ces vis. Franchement pas terrible !
Mais on pouvait tout de même s'attendre de la part de Felder Hammer à ce que tout ça soit parfaitement réglé en usine.
Il y a un contre-écrou, sur ces vis, au moins ?
Mais alors une question, pourquoi donc as-tu dû toucher à ces réglages ???
Maintenant, j'imagine une solution en plusieurs phases :
1 - Aligner les 2 fois 2 vis du bas, avec une règle.
2 - Avec une équerre, régler les 2 fois 2 vis, à l'aplomb.
3 - Vérifier et parfaire le réglage de ces 4 vis, sur chaque guide, avec une plaque de verre. Ainsi, tu constateras si elles sont toutes sur un même plan.
4 - Terminer par les 2 fois 2 vis centrales, au niveau des points de serrage des guides. Ou avec une règle en diagonale, ou alors avec la plaque de verre, par petites touches.
Bon courage, mais ça doit pouvoir se faire !
re,
non pas de contre écrous, du frein filet uniquement.
j'ai acheté chez eux un kit barrette de sécu, j'ai du démonter le tout, faire les perçages adéquates... bref, il a fallu reregler tout ça... comme tu dit une usine à gaz!
merci pour ton aide! va falloir mettre un peu de patience en plus de la loctite....
Salut,
Je te dirais tout bêtement de prendre un réglet sur la tranche pour prendre appui sur les deux guide et de voir quand tu as un contact partout
en faite, y a plusieurs choses, que les guides soient alignés entre eux mais egalement que ces fameux guides soit perpendiculaires à la table de la machine... bref, c'est compliqué, mais avec la tranche d'un grand reglet, je dois pouvoir m'en sortir! Merci!
