Charpente pool house ?

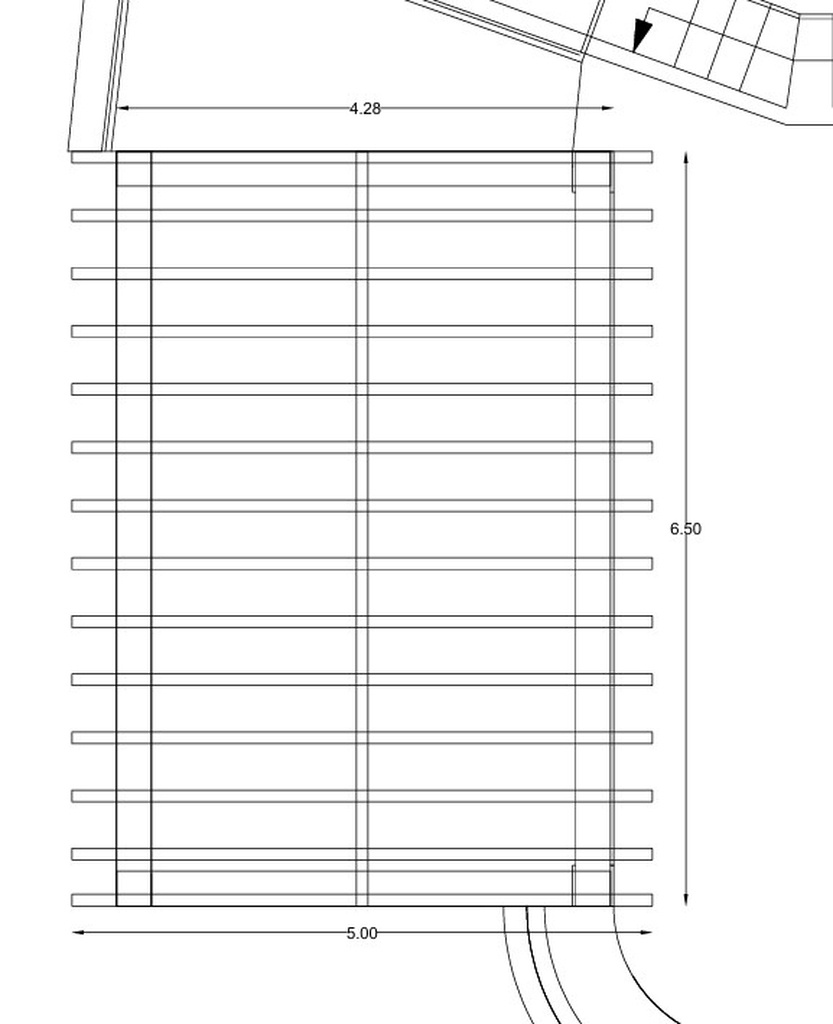

Je dois faire ce plan dans le cadre de mon travail, mais je ne suis pas charpentier, ça ne s’invente pas ! Il faut que je fasse ce plan pour le maçon qui va le construire.

Avec ce complément d'information on peut déjà plus vous répondre !

Si j’étais maçon avec le plan actuel je vous ferai 2 poteaux 35x35 de 2m20 de haut en pierre et deux poteaux de 30 x "ce que je veux" (probablement 35) en béton banché. Et un bar de la hauteur, de la largeur et de la longueur que j'ai envie (enfin la longueur du bar semble comprise entre 3m63 et 4m28).

Si ce ne pas ce que vous vouliez je vous propose homogénéiser les motifs de remplissage entre les différente vues et mettre une legende ! De mettre les cotes manquantes et pour vous aidez a les mettres de virer la charpente de la vue en plan pour que la maçonnerie apparaisse (c'est ce qui intéresse le maçon après tous la maçonnerie !)

Également les poutres que vous avez indiqué : ne souhaitez vous pas laisser le charpentier les dimensionner au mieux ? Ou vous voulez volontairement par soucis d’esthétique les imposer ? (même question pour les poteaux en 35x35 de maçonnerie !)

Sinon vous pouvez juste donner votre hauteur sous la poutre la plus basse et la pente minimum (éventuellement la dépassée de toiture si vous en voulez une). Le charpentier se débrouillera pour le reste.

Merci pour votre réponse.
En fait la maçonnerie est déjà faite, je dois faire le plan de charpente. Les 2 poteaux de 35x35 sont déjà montés, le mur du fond aussi. Cet ensemble fait 2m20 de haut. Le mur du fond est enduit, les poteaux sont habillés de pierre de parement.
C'est le maçon qui va faire la charpente. Ils ont déjà achetés 2 poutres de 30x30cm. Et je dois donc lui fournir les plans de charpente.
Les chanlattes sont également achetées et font 5m de long. Elles seront recouvertes de tuiles canal. La pente doit faire 30% minimum afin de respecter le DTU.
J'ai de la difficulté à faire un plan de charpente, c'est pourquoi je demande de l'aide ici.
Merci encore

Aie aie aie vous vous êtes lancé dans un truc... un exécutant (le macon) qui vraisemblablement ne peut pas faire les plans (peut il sérieusement réaliser la charpente ? je sais que dans le sud les maçons font de la charpente mais si il n'est pas capable de la dessiner ça pose question...) ! C'est egalement assez étonnant d'avoir acheté le bois avant d'avoir des plans et les sections définitives !

Votre demande est délicate. Les portées indiquées sur votre ouvrage nécessite quand même de réaliser un dimensionnement des différentes pièces. Ensuite y aura aussi des choix esthétique pour rendre cela proportionné qui seront aussi fonction du budget etc. Concrètement ce qu'il vous faut c'est quelqu’un qui dessine et conçoive votre charpente. J'aurais envie de vous dire de vous tourner vers une charpentier pour a minima concevoir le toit si une telle option est encore envisageable (et dans l’idéal le réaliser egalement).

Ça m’étonnerai que quelqu'un ici, bénévolement prenne le temps de vous concevoir et dessiner la charpente avec les plans de détails (assemblage etc.) c'est un petit boulot quand même !

Merci pour votre réponse. Effectivement c'est un sacré truc qu'on me demande de faire ! Le maçon parle à peine français, autant vous dire qu'il est loin de pouvoir dessiner une charpente, en revanche c'est un très bon maçon et il m'a deja dit comment il allait procéder, il faut juste que je mette ça sur le papier, mais j'ai peur d'oublier des éléments, de mal faire. Je n'ose pas dire à l'équipe que c'est le travail d'un charpentier et que je ne sais pas faire... C'est pour ça que je voulais des avis pro sur mes plans.
Je vais montrer mes plans au maçon et peut etre qu'il me précisera des choses pour améliorer mon dessin... merci quand meme pour vos réponses
