Bonjour à vous,

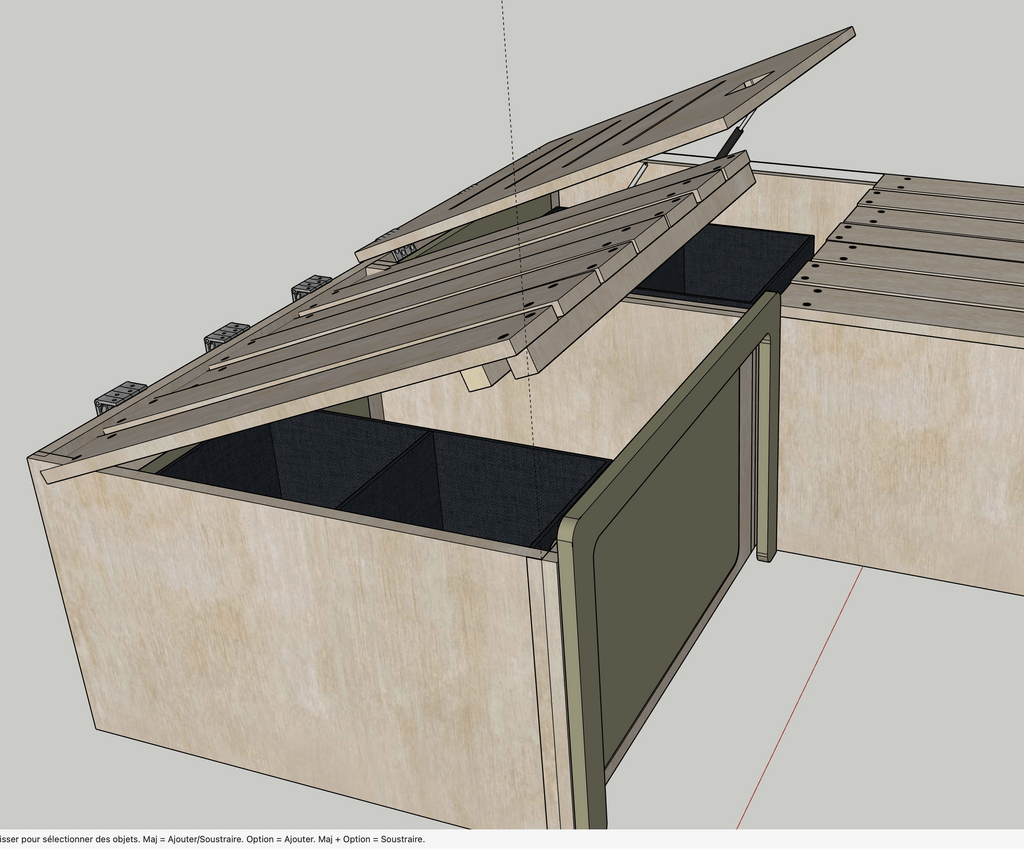

Je vous sollicite pour avoir vos conseils techniques. L'image montre le projet de lit salon pour l'aménagement de mon nouveau fourgon.
Il y a 1 grande partie fixe dont la moitié va se déplier en mode "lit peigne". Comment puis je faire pour que cette partie soit mobile dans les 2 sens : à l'horizontale (et maintenue par le "pont" en vert qui sert également de pieds pour la version couchage) et donc coulissante et que cette partie soit également mobile vers le haut comme la partie à coté (celle où il y a les vérins). Bien sur le "pont" doit lui rester au sol
Je ne sais pas si c'est bien clair...
Pouvez vous m'aider ?
merci à vous
Mis à jour
2 réponses
On parlerait donc de résoudre un problème sur la partie lit qu'on voit au premier plan, si je comprend bien...
. Pour faire coulisser les "peignes" : un système à rainures languettes, entre les lames, mais avec suffisamment de jeu pour que ça coulisse très facilement. Éventuellement un coup de paraffine sur les rainures/languettes, pour que le mouvement soit facilité.
Pour le pont, je vois 2 pistes possibles :
. Soit le rendre solidaire de la partie relevable, au moyen de charnières, et peut-être un système de compas pour le maintiende la position ouverte. Et repliable, en dessous, lorsqu'on l'ouvre, maintenu en position pliée par un ou deux loqueteaux à billes.
(mais il resterait a résoudre le problème de la mise en place de vérins. Possible, mais ça mènerait a pas mal de complexité)
. Soit le faire coulissant, independament de la partie relevable. Un peu à la manière d'une façade de tiroir.
Merci à vous d'essayer de m'aider. Je me rends compte que je n'ai pas été bien claire dans ce que je voudrais.
Considérons uniquement la partie au premier plan de la première image ; elle se compose d'un coffre de 60*60. Le dessus compose de 3 lattes fixes et de 4 lattes coulissantes qui sont elles fixées sur un pont (la partie verte). Le pont vert et ses 4 lattes doivent être solidaires pour pouvoir être coulissés lorsque la parie lit est ouverte et se replie la journée pour devenir une assise. De ce côté là, je n'ai pas de souci.
Là où je sèche c'est pour faire un assemblage mobile qui me permette à la fois de garder le coulissant mais également de pouvoir soulever les 3 lattes fixes et les 4 lattes mobiles pour accéder assez facilement au coffre. Il y a sous les 4 lattes mobiles un tasseau coté arrière et un tasseau juste devant le pont de manière à pouvoir soulever l'ensemble.
Mais comment ou avec quoi assembler cela pour avoir les 2 mécanismes : coulissant et "basculant" ?
Pour le coulissage des lattes, système rainure languette entre chaque (ou plus sophistiqué avec des coulisses et roulements).
Pour la partie verte, je la ferais pivotante sur des charnières. Quand on veut relever l'ensemble, on relève la partie verte, elle pivote et se met à l'horizontale sur les lattes.
Merci à vous d'essayer de m'aider. Je me rends compte que je n'ai pas été bien claire dans ce que je voudrais.
Considérons uniquement la partie au premier plan de la première image ; elle se compose d'un coffre de 60*60. Le dessus compose de 3 lattes fixes et de 4 lattes coulissantes qui sont elles fixées sur un pont (la partie verte). Le pont vert et ses 4 lattes doivent être solidaires pour pouvoir être coulissés lorsque la parie lit est ouverte et se replie la journée pour devenir une assise. De ce côté là, je n'ai pas de souci.
Là où je sèche c'est pour faire un assemblage mobile qui me permette à la fois de garder le coulissant mais également de pouvoir soulever les 3 lattes fixes et les 4 lattes mobiles pour accéder assez facilement au coffre. Il y a sous les 4 lattes mobiles un tasseau coté arrière et un tasseau juste devant le pont de manière à pouvoir soulever l'ensemble.
Mais comment ou avec quoi assembler cela pour avoir les 2 mécanismes : coulissant et "basculant" ?
Licence
Je ne suis pas sûr d'avoir bien compris, peut-être parce que le dessin représente deux états différents ? Mis côte-à-côte comme ça, on dirait l'entièreté du lit d'un coup.

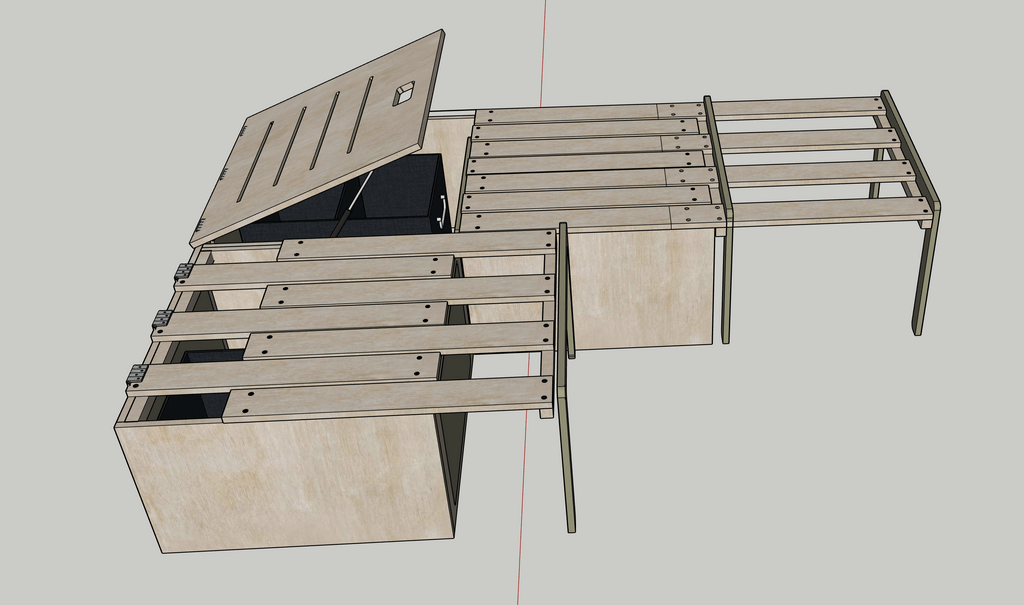

[Edit:] Ah une deuxième image vient d'être rajoutée, je vais ré-essayer
Merci à vous d'essayer de m'aider. Je me rends compte que je n'ai pas été bien claire dans ce que je voudrais.
Considérons uniquement la partie au premier plan de la première image ; elle se compose d'un coffre de 60*60. Le dessus compose de 3 lattes fixes et de 4 lattes coulissantes qui sont elles fixées sur un pont (la partie verte). Le pont vert et ses 4 lattes doivent être solidaires pour pouvoir être coulissés lorsque la parie lit est ouverte et se replie la journée pour devenir une assise. De ce côté là, je n'ai pas de souci.
Là où je sèche c'est pour faire un assemblage mobile qui me permette à la fois de garder le coulissant mais également de pouvoir soulever les 3 lattes fixes et les 4 lattes mobiles pour accéder assez facilement au coffre. Il y a sous les 4 lattes mobiles un tasseau coté arrière et un tasseau juste devant le pont de manière à pouvoir soulever l'ensemble.
Mais comment ou avec quoi assembler cela pour avoir les 2 mécanismes : coulissant et "basculant" ?
Peut être ais je mal compris
mais je proposerais avec des rails doubles style tiroir à ralenti de cuisine entre chaque latte. ça glisse à l'horizontal et sa permet que la structure une fois remise puisse se lever en un bloc. Comme les rails peuvent avoir un arretoir dans les deux sens, cela me semble judicieux.
Peut être n'est ce pas faisable, j'avoue que niveau conception je suis pas du tout au point
Merci à vous d'essayer de m'aider. Je me rends compte que je n'ai pas été bien claire dans ce que je voudrais.
Considérons uniquement la partie au premier plan de la première image ; elle se compose d'un coffre de 60*60. Le dessus compose de 3 lattes fixes et de 4 lattes coulissantes qui sont elles fixées sur un pont (la partie verte). Le pont vert et ses 4 lattes doivent être solidaires pour pouvoir être coulissés lorsque la parie lit est ouverte et se replie la journée pour devenir une assise. De ce côté là, je n'ai pas de souci.
Là où je sèche c'est pour faire un assemblage mobile qui me permette à la fois de garder le coulissant mais également de pouvoir soulever les 3 lattes fixes et les 4 lattes mobiles pour accéder assez facilement au coffre. Il y a sous les 4 lattes mobiles un tasseau coté arrière et un tasseau juste devant le pont de manière à pouvoir soulever l'ensemble.
Mais comment ou avec quoi assembler cela pour avoir les 2 mécanismes : coulissant et "basculant" ?
Alors là désolé je suis complètement paumé
Je suis vraiment désolé mais je suis pas fait pour concevoir. J'ai déjà mal à la tête. Par contre pour tout casser là je suis très fort.
Je laisse la parole aux experts d'ici !!
