Bonjour à tous,

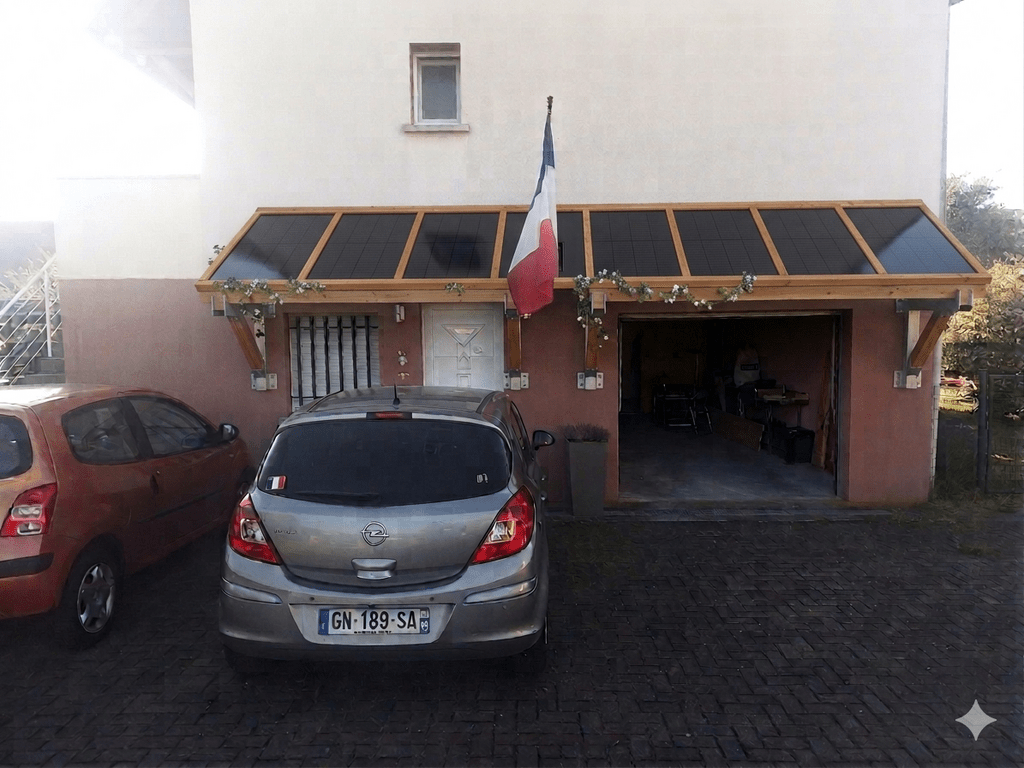

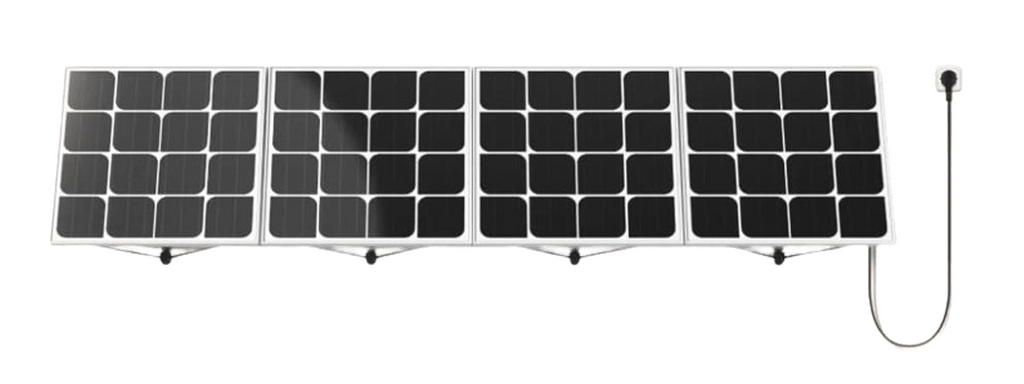

Je projette de fabriquer et d'installer une marquise solaire en bois au-dessus de ma porte de garage pour y intégrer un kit solaire Beem (420 Wc, 4 panneaux posés en ligne).
Le concept retenu :

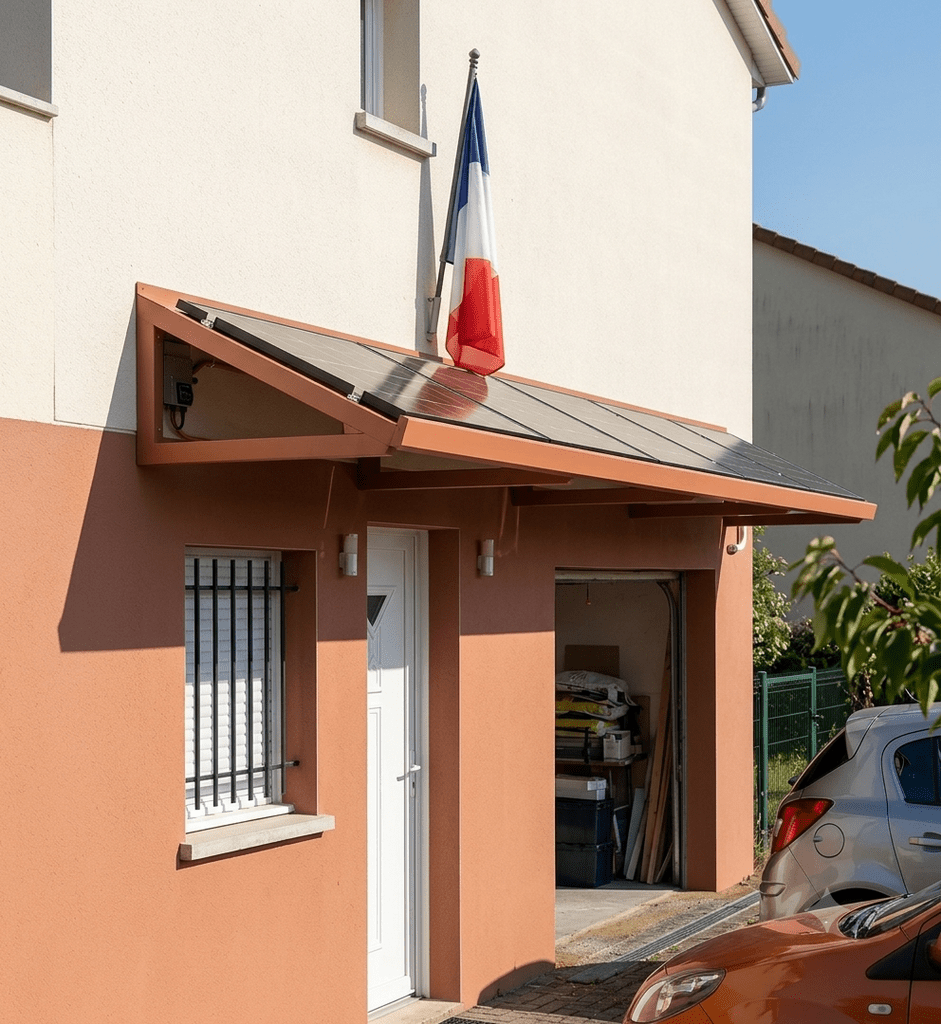

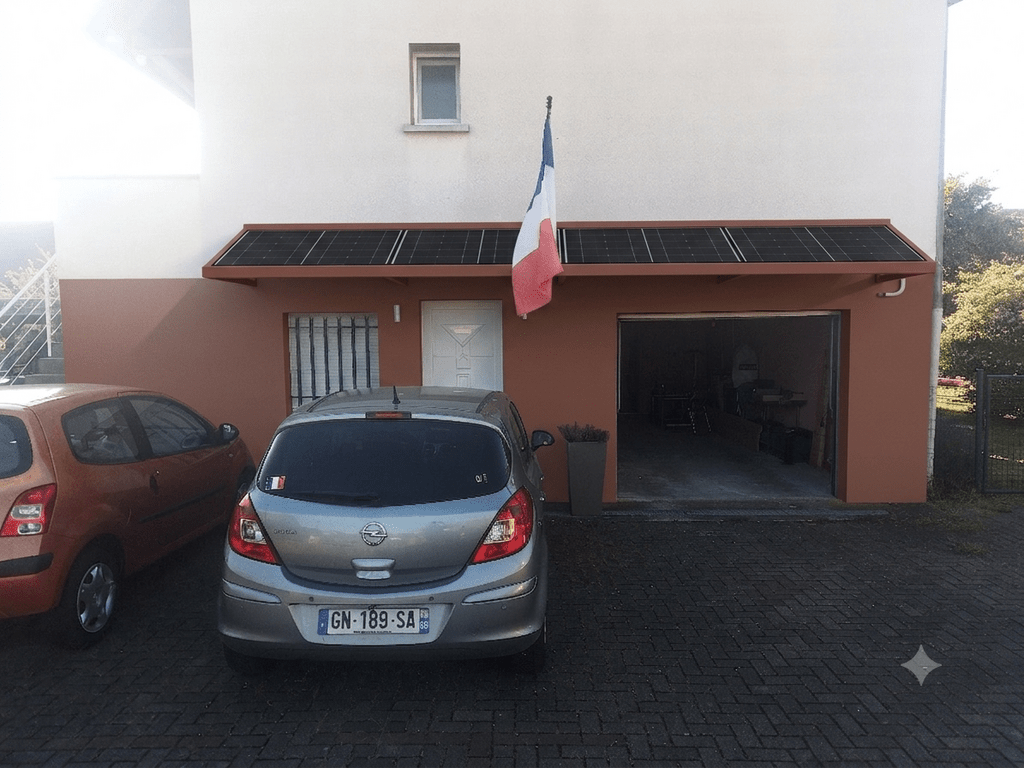

Pour des raisons d'esthétique et pour ne pas encombrer l'accès au garage, je pars sur un design Slim / ultra-discret, sans jambes de force inférieures (cadre monobloc auto-porteur avec joues latérales triangulaires).
Caractéristiques techniques & contraintes de façade :
Dimensions du cadre : Largeur 3,50 m × Avancée 0,95 m (pente ~35°).

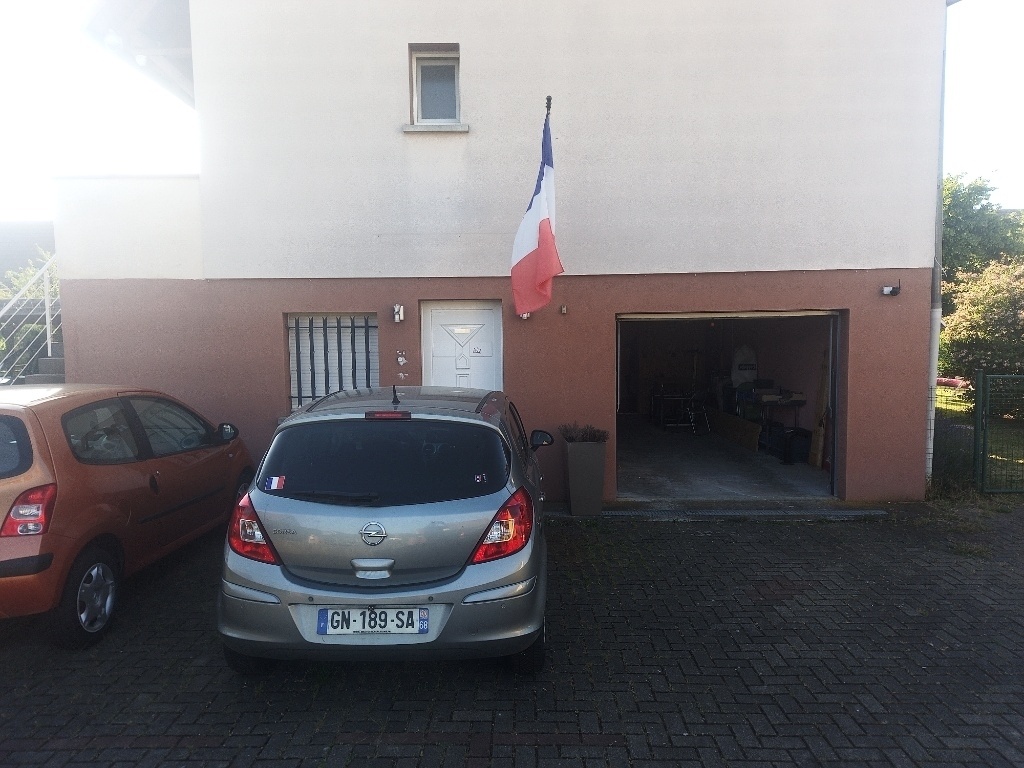

Hauteur disponible : J'ai 40 cm de bandeau entre le linteau de la porte de garage et l'appui de la fenêtre du dessus.
Structure bois : Traverse murale de 32 × 120 mm (ou 45 × 120 mm) fixée à plat sur la maçonnerie, cadre et joues en Douglas assemblés à mi-bois avec colle PU D4 et vis Torx inox.
Panneaux : 4 panneaux carrés encastrés dans l'épaisseur du cadre pour affleurer avec le bois.
Mes questions pour la communauté :
Ancrage dans le linteau (40 cm de bande) : La traverse murale reprendra la charge en arrachement et cisaillement. Je prévois 6 points de scellement chimique avec tiges M10 dans le linteau béton. Est-ce suffisant pour contrer la prise au vent sous un débord de garage ?
Finitions & Intégration : Pour garder l'esprit invisible sur cette bande de 40 cm, vaut-il mieux une finition bois naturel (traité classe 3) ou une peinture extérieure teinte sombre (type RAL 7016) pour fondre la structure avec les cadres des panneaux ?
Gestion de l'eau : L'eau va s'écouler sur le devant du garage. Recommandez-vous l'ajout d'un profilé bavette / gouttière ultra-fine en aluminium sur la traverse frontale ?
Merci d'avance pour vos retours et conseils !
