Bonjour à tous,
J'ai besoin de vos avis d'experts en termes de charnière.

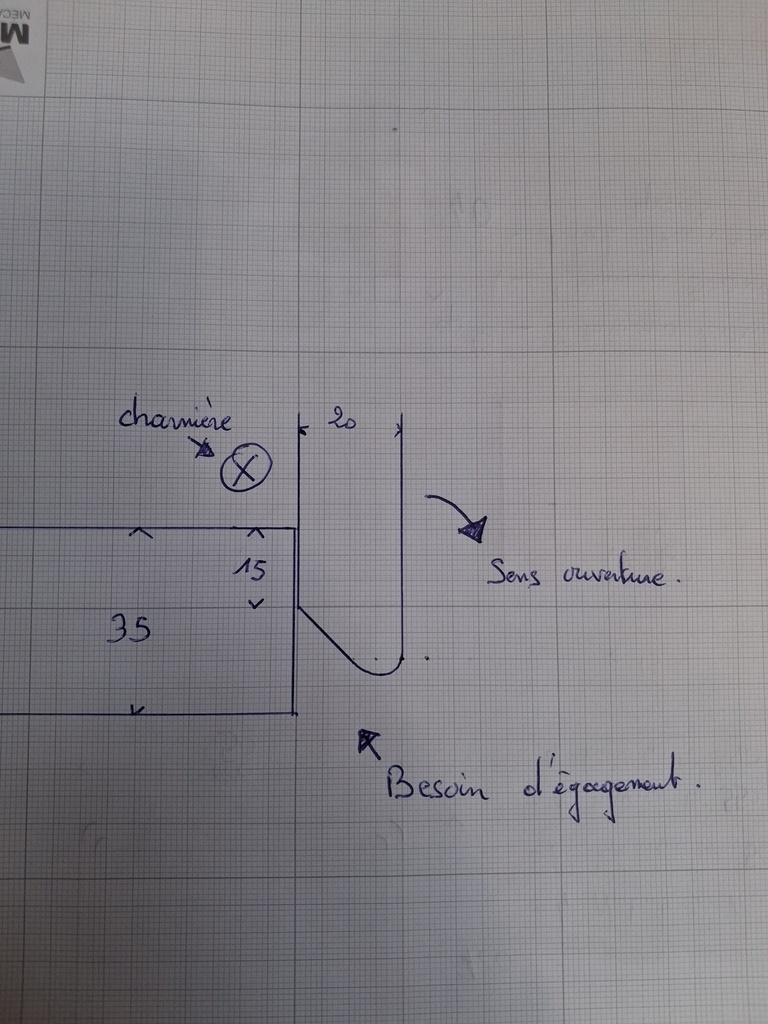

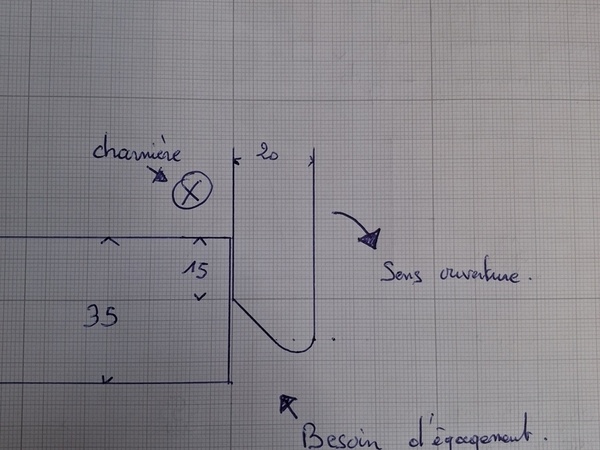

Suivant mon croquis joint, vous trouverez la porte sur la droite et le montant fixe sur la gauche.
Le plan est dessiné en vue de dessus. Le cercle avec la croix représente l'emplacement de la charnière. L'ouverture est représentée par la flèche.
Mon problème, je pense qu'avec une charnière classique, la moulure de la porte (45° + arrondi) vienne buter dans le montant fixe.
Avez vous déjà rencontré cette problématique ? Quel type de charnière (Blum, Hettich, autre ) avez vous utilisé. Bien entendu, je ne souhaite pas avoir de charnière apparente à l'extérieur du meuble.
Techniquement est-ce faisable ? Sinon, je devrais faire autrement, mais ça va changer le design du meuble...
Merci beaucoup pour vos retours.
3 réponses
Il faut chercher dans les différentes marques : "charnière pour porte épaisse". Il y a du 32 chez Blum.
Bonjour benjam ,
Merci pour ton retour. Tu penses qu'une porte d'épaisseur 20mm est considérée comme porte épaisse ? le standard est entre 16 et 19mm, c'est vrai que je peux passer à 19 mm, mais j'avoue avoir peur de la déformation par la suite.

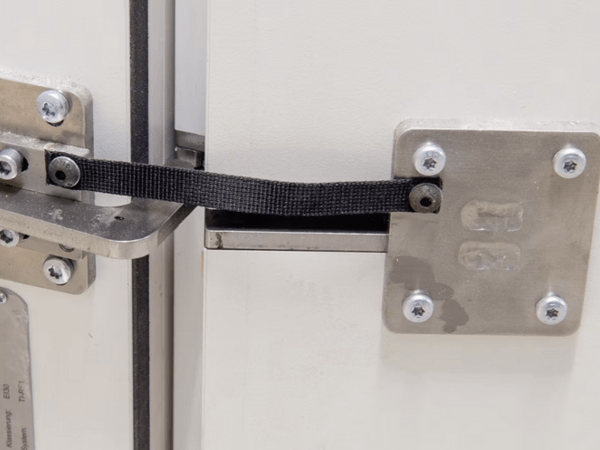

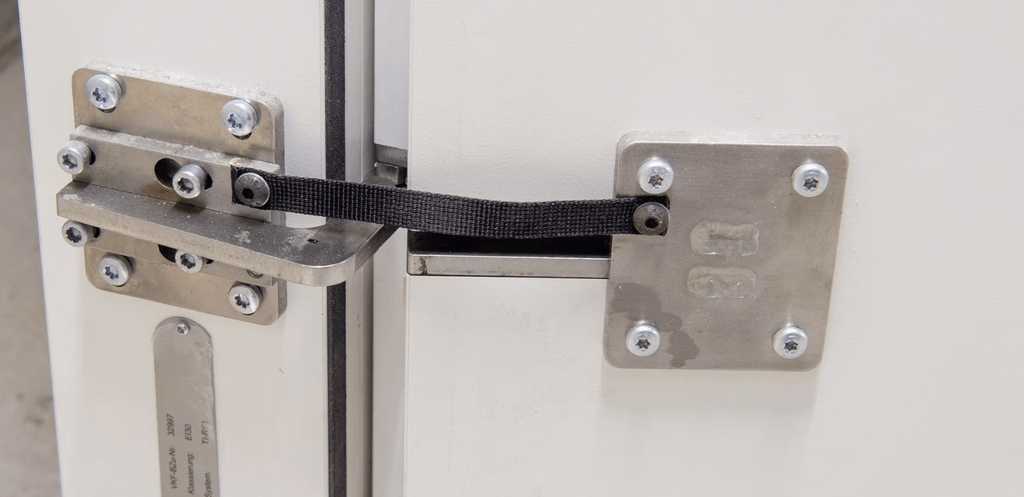

Je suis d'accord avec la charnière à 155° avec un bémol il faut ajouter un limiteur d'ouverture à 110° sinon tu vas arracher quelque chose
je pense que cette charnière répond à ma demande.
Je viens de tomber sur cette vidéo youtube.com/wa...h?v=psu8NCsCtz8
francoisB30 oui effectivement, bien vu pour le limiteur d'ouverture. Sinon la porte va mal finir... Je vais acheter un ensemble pour faire un test et voir le rendu en réel. Merci
les clip top 155° avec encombrement 0 de chez blum semblent avoir un recouvrement possible jusquà 35mm.
Bonjour Timothée Delay ,

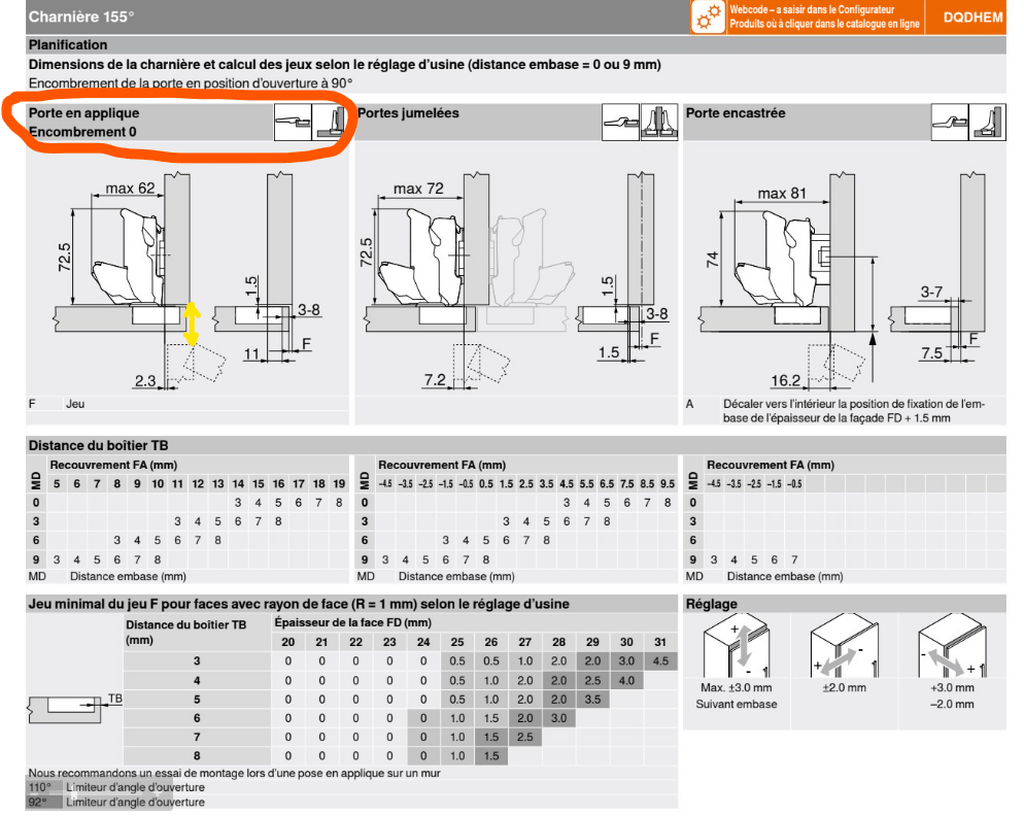

Je suis sur le catalogue Blum, j'avoue avoir du mal à interpréter toutes les valeurs...
D'après l'extrait ci-dessous, comment arrives-tu à voir le recouvrement de 35mm ? J'ai représenté en jaune ce que j'ai besoin (nous parlons bien de la même chose), mais il n'y a pas de valeur.
c'est pas hyper clair en effet... plein de lettres et on ne comprend pas bien à quoi elles correspondent. pas d'autre schéma pour saisir ce que MD veut dire ?

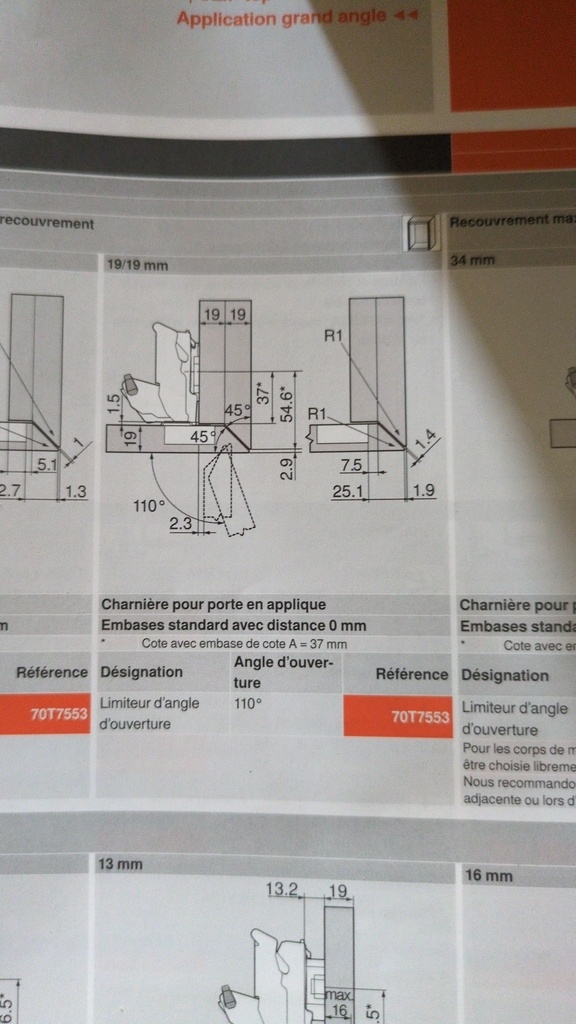

j'ai le catalogue papier de 2016 et il y a une petite phrase qui dit littéralement "recouvrement possible jusqu'à 34mm." ça peut aussi signifier qu'on peut l'utilise en recouvrement jusqu'à une épaisseur de porte de 34 ? pas sur. Et ça n'explique pas sous quelles conditions : rayons des chants la porte, limiteur d'ouverture, épaisseur de l'embase. C'était juste une piste à explorer, et en tout cas une ouverture 155° doit permettre un recouvrement plus large, elle éloigne plus la porte qu'une 110° . idéalement il faut s'en procurer une et tester.
Hello, pourquoi es-tu dans cette situation? De manière générale, ce sont les ferrements qui dictent les détails de construction et non l'inverse.
Les charnières invisibles sont prévues pour des montants de 16 ou 19mm en général pas 35mm Pourquoi est-il si épais ce montant? Pourquoi doit tu avoir un recouvrement de 15mm + ta moulure? Un recouvrement de 3mm + ta moulure pourrait-il suffire?
Y'a bien des charnières de ce type pour un recouvrement de 24mm mais c'est 130.-francs suisses la charnière et tu vois quand même le ferrement sur le chant de la porte.
Bonjour 6LV1 , merci pour ta réponse/question
Les montant de 35mm car il y a des panneaux de 15mm qui seront assemblé par rainure languette. La porte de 20mm d'épaisseur car elle fera 720 de haut par 550 de large, c'est pour limiter le voile de celle-ci.
J'ai oublié de préciser que tout sera en massif.
Je peux effectivement mettre moins de recouvrement, c'était pour éviter les désaffleures et de voir à l'intérieur du meuble quand la porte est fermée.
Pour le moment rien est fait, je recherche en priorité les charnières avant de commencer le meuble, cela dictera le design final.
