Bonjour à tous,
Je suis en train de fabriquer un rouet de style ancien, avec 8 rayons tournés.
Je bute sur la fabrication de la roue de 60 cms de diamètre.
Avez vous une idée pour réaliser cette roue à la défonceuse, car mon tour à bois, n'accepte pas ce diam. je vais réaliser 6 segments à assembler pour former le cercle, 8 rayons et un moyeu. Je souhaiterai après assemblage de tous les éléments, que cette roue tourne bien sur son axe afin d'usiner une gorge en V pour la courroie.
Comment procéder pour réaliser cette gorge en V, comment réaliser une moulure décoratrice sur le côté de la roue ?
Avez vous une idée pour cette réalisation ?
Merci pour votre réponse
Cordialement
Petitou
1 réponse
Bonjour,
Il faut faire une épure et une division du cercle en angles remarquables. On peut ensuite en déduire la dimension des masses capables. Attention il est préférable que les rayons ne "tombent pas dans un joint.
6 segments cela fait donc des angles à 60°.
Pour que votre ouvrage puisse s'assembler correctement vu que les percements des rayons sont.... Rayonnants (!!), il faudra réaliser un hexagone régulier et l'assemblage ne pourra se faire qu'à la fin avec les rayons etc..
Donc l'idéal est de réaliser un hexagone propre, de préparer les assemblages d'angle, puis d'usiner le cercle intérieur.
Attention les assemblages entre les parties de roue doivent permettre un montage en resserrant toutes les pièces de manière rayonnante vers le centre.
L'extérieur du cercle devrait rester droit pour le moment, ce qui permet de serrer facilement à la sangle ou aux serre joints ou encore de créer des oreilles pour le collage.
Pour finir on peut usiner le cercle extérieur, puis la gorge avec une mèche à roulement ou un gabarit en berceau.
La moulure peut se faire à la défonceuse ou au tarabiscot tout dépend de son profil.

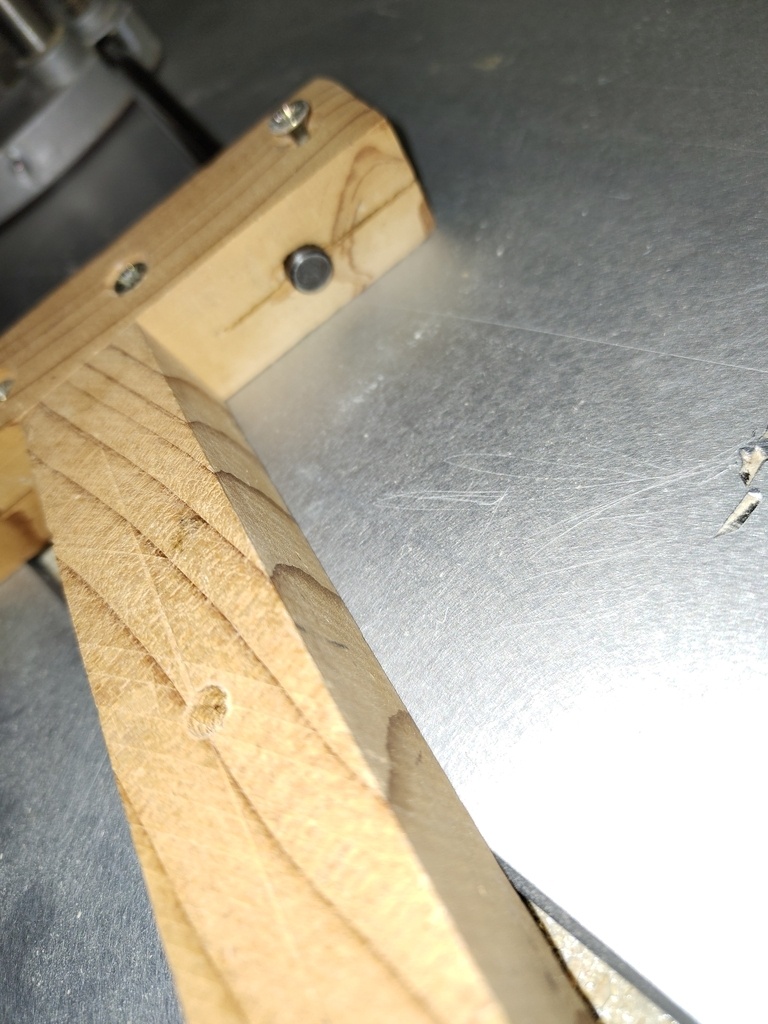

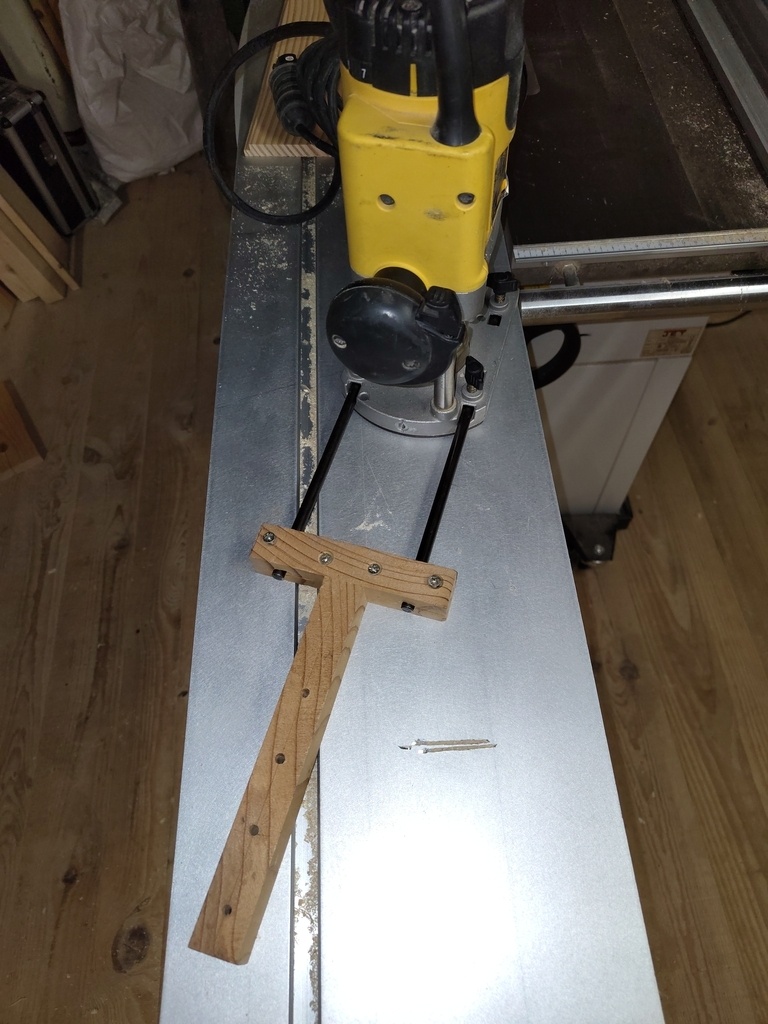

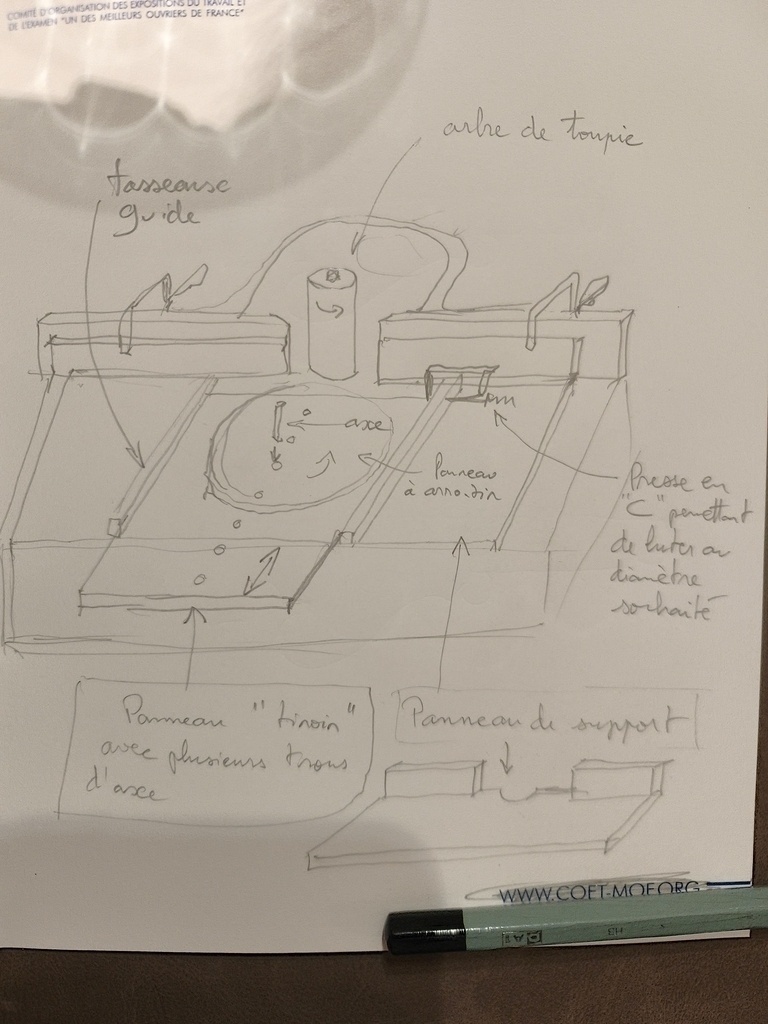

Matthieud a tout expliqué , j ajouterais que si tu veux que la roue soit parfaitement concentrique je ferais l usinage extérieur en me servant du centre comme point de reference (lapidaire ou toupie)
