Titigrominet

Moteur pour kity 636 modifiable ou non ? ;-/

Salut à tous, j'ai une question portant sur de l'électricité de moteur ... :-(

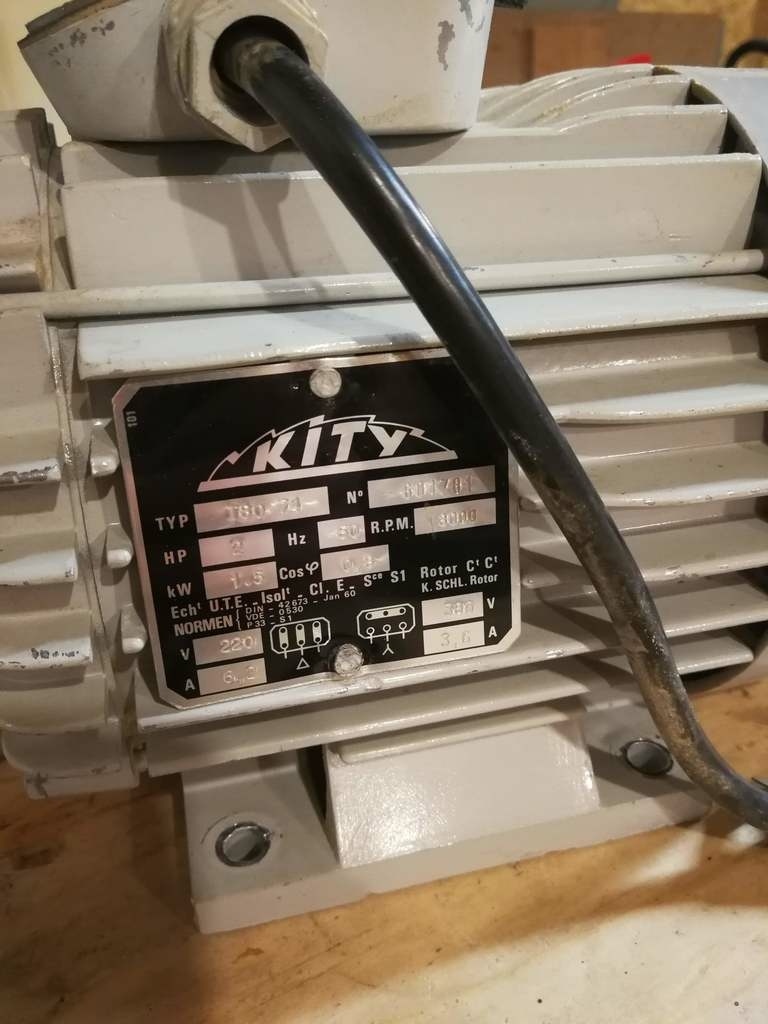

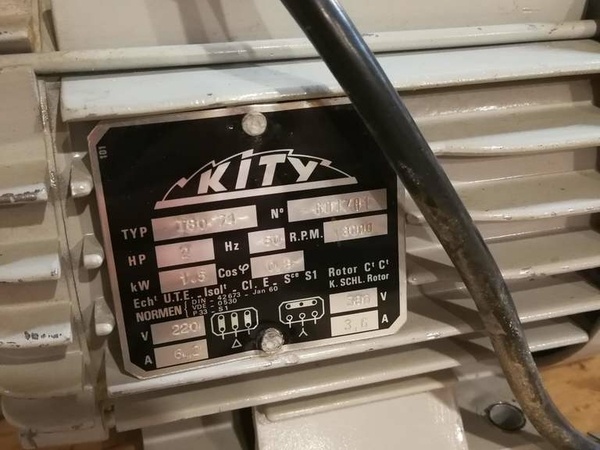

Désirant enlever ma kity 636 du combiné afin de l'avoir en fixe sur un autre plan de travail, je me suis mit en quête d'un moteur fonctionnant en 220v monophasé .. j'en ai trouvé un, le vendeur m'a affirmé qu'en modifiant juste la prise, cela marcherait sur du 220 v.. (la prise d'origine est en triphasé)

Hélas , le moteur a une réaction,mais tourne extrêmement lentement, je dois même pousser la poulie pour que ça tourne.
Hop je regarde sur youtube, je vois qu'il est possible d'y ajouter un condensateur pour que cela fonctionne, cependant le youtubeur annonce que cela fonctionne jusqu’à une puissance de 0,75kw, après, la perte de puissance est importante ..

j'appelle néanmoins un magasin spécialisé la dedans.

Malheureusement, le technicien au téléphone me dit que ajouter un condensateur sur ce moteur dans le cadre d'une utilisation pour une machine à bois, est une très mauvaise idée, car au contact du bois, le moteur va perdre en intensité, et la bobine va s'user prématurément.

Il me propose alors d'ajouter un variateur,mais hélas encore, quand je lui dit que le moteur fait 1,5 kw, il me dit que ça ne passera pas, car la limite est de 1,1 kw (le moteur actuel de mon combiné possède un condensateur,et celui-ci fait justement 1,1 kw)

Dois je me résigner à rendre ce moteur à l'ancien proprietaire, car impossible à transformer pour fonctionner en 220v mono ? :-(

Merci d'avance pour vos avis !

PFabien88

bonjour un variateur 220 mono qui délivre du 220 tri.effectivement le coût serai peut être plus élevé qu'un moteur en mono

Connectez-vous pour ajouter un commentaire.
?

6 réponses

6
Xavier

Bonjour,
comme le dit SandSteph le variateur est la solution qui fonctionne très bien pour un prix modique à trouver ci dessous:
Variateur 1,5Kw

Titigrominet

Bonsoir,merci pour le lien.. effectivement cela ne semble pas très cher au vu de ce que j'ai pu voir .. je me demande si ça tient bien dans le temps ..

Olivier Vernhettes

J'en ai un que j'ai acheté bien moins cher depuis 1 an qui fonctionne très bien

Olivier Vernhettes
( Modifié )

Voici celui que j'ai acheté.
Il faudra recablé le moteur, voir mes photos Ici
Joyeux Noël

Xavier
( Modifié )

En promo en ce moment : Sur Amazon

Connectez-vous pour ajouter un commentaire.
2
SandSteph

Bonsoir,

Tu ne peux malheureusement pas transformer un moteur tri en mono ou avec une importante perte de puissance (condensateur créant un déphasage sur un enroulement).

Par contre il existe des variateurs avec une entrée en monophasé et une sortie 220v triphasé d'une puissance 1,5 kw et même plus.

C'est la solution à privilégier mais plus onéreuse.

voici un exemple Variateur mono/tri

Titigrominet

effectivement je me rappelle que le monsieur au téléphone m'a dit que pour le prix, c'est plus intéressant de racheter un moteur neuf mdr ..

Connectez-vous pour ajouter un commentaire.
1
Alain CARIOU

Bonjour,
Nouveau abonné et trouve ce site très interessant.
Je suis aussi d'avis de monter un variateur de fréquence.

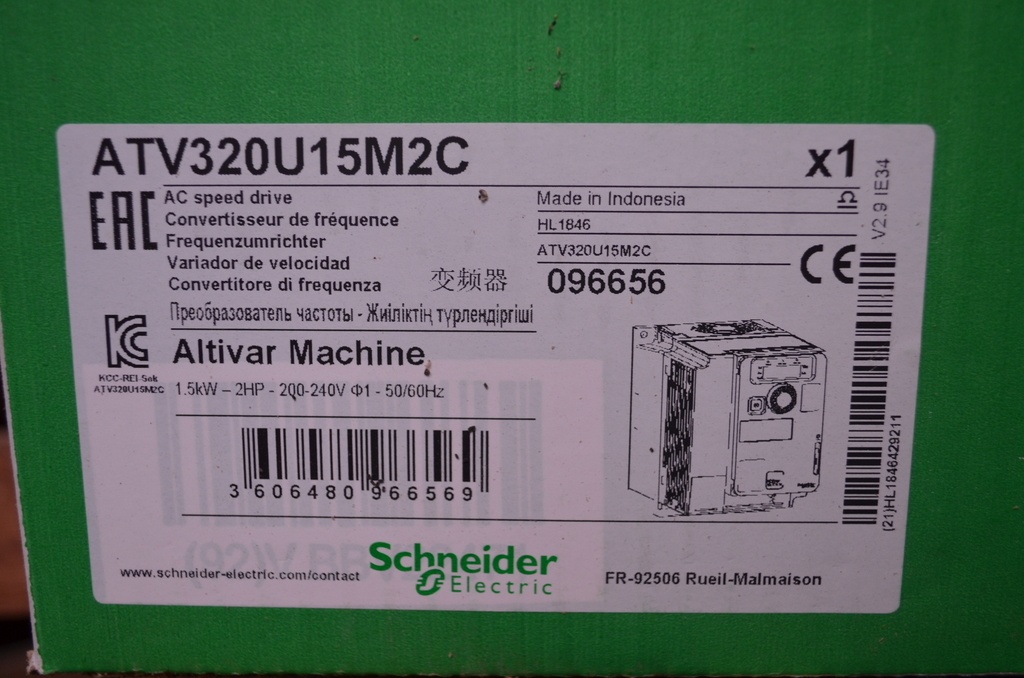

C'est ce que j'ai fait sur mon combiné LUREM C260. Le top c'est un "variateur machine" ATV320U15M2C SCHNEIDER , plus adapté par rapport au couple moteur (moins de 200€ en cherchant bien sur Internet)
Le couplage du moteur doit être fait en "triangle",par contre il consommera plus d'intensité , mais gardera sa puissance initiale de 1.5Kw.La programmation très simple se fait pour une vitesse fixe.

CONF
FULL
SET
HSP et LSP à 50 Hz

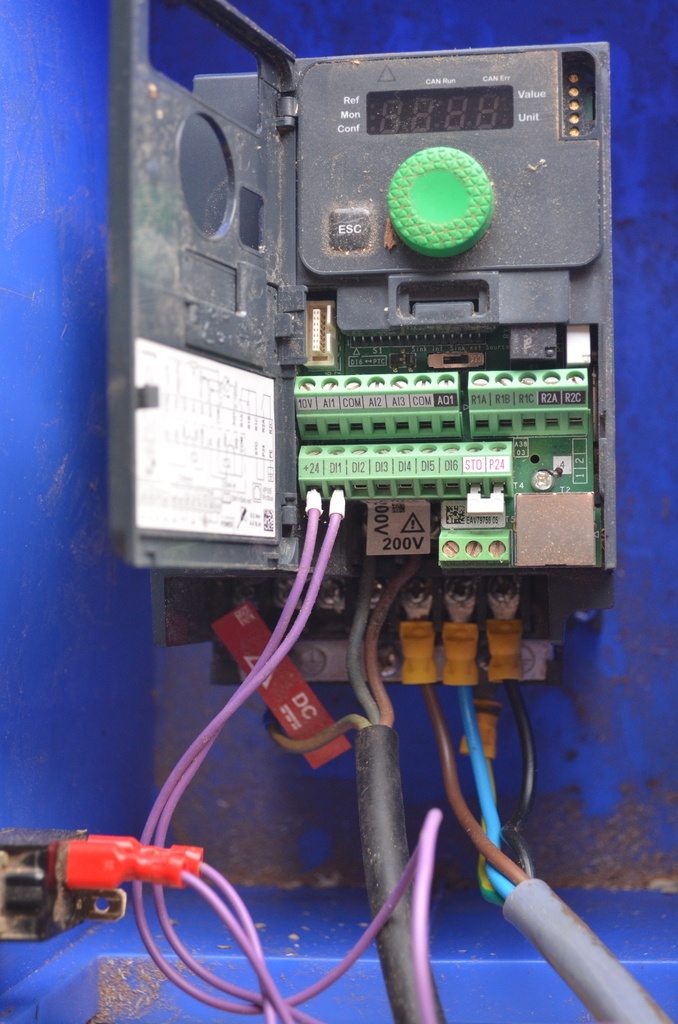

Ci joint 2 Photos des caractéristiques et des raccordements.

AnthonyG

Salut j'ai fait pareil, après au vu de ton branchement tu n'exploite pas au mieux ton appareil. J'ai le même et je suis en train de me renseigner sur le branchement des commande et tu peux y mettre un arrêt d'urgence qui arrêt ta machine en moins d'une seconde j'ai trouvé ça intéressant pour la sécurité.

Xavier

Bonjour,
Il faut programmer correctement la loi U/F ce qui donne le couple, en ce qui concerne un arrêt rapide il y a un freinage prévu par injection de courant continu dans les enroulements, mais attention il faut parfois ajouter des résistances de dissipation parce qu’avant l'injection de DC il y a le freinage brutal (temps de décélération) et le moteur se retrouve en fonction génératrice et c'est là qu'interviennent les résistances de décharge.
C'est un peu compliqué pour les non initiés mais on peut trouver de bonnes informations sur le net.

Connectez-vous pour ajouter un commentaire.
0
Ferghus

Bonsoir, je redéterre un peu le sujet car je vais acheter une kity 636 en triphasé ce week-end et je voudrais tout d'abord savoir si ce genre de produit pourrait convenir pour le passage en monophasé :

amazon.fr/Vari...0026&sr=8-2

et ensuite savoir la marche a suivre pour les branchements car je n'y connais Absolument rien dans tout ce qui est électrique ^^' et j'ai peur que ce soit une usine à gaz.

Merci d'avance

Olivier Vernhettes
( Modifié )

Bonjour Ferghus c'est très bien brancher ta Kitty.
Pour les branchements c'est simple, on va te guider pas d'inquiétude

Ferghus

Bonsoir je ne vais pas tarder a recevoir le variateur auriez vous un schéma ou meme mieux des photos pour le branchement de la kity sur variateur ?

Olivier Vernhettes

Je te fais ça demain

Ferghus

Snif on m'a oublié :-P

Olivier Vernhettes

Non, mais la machine est noyée sous les copeaux depuis 3 jours

Olivier Vernhettes

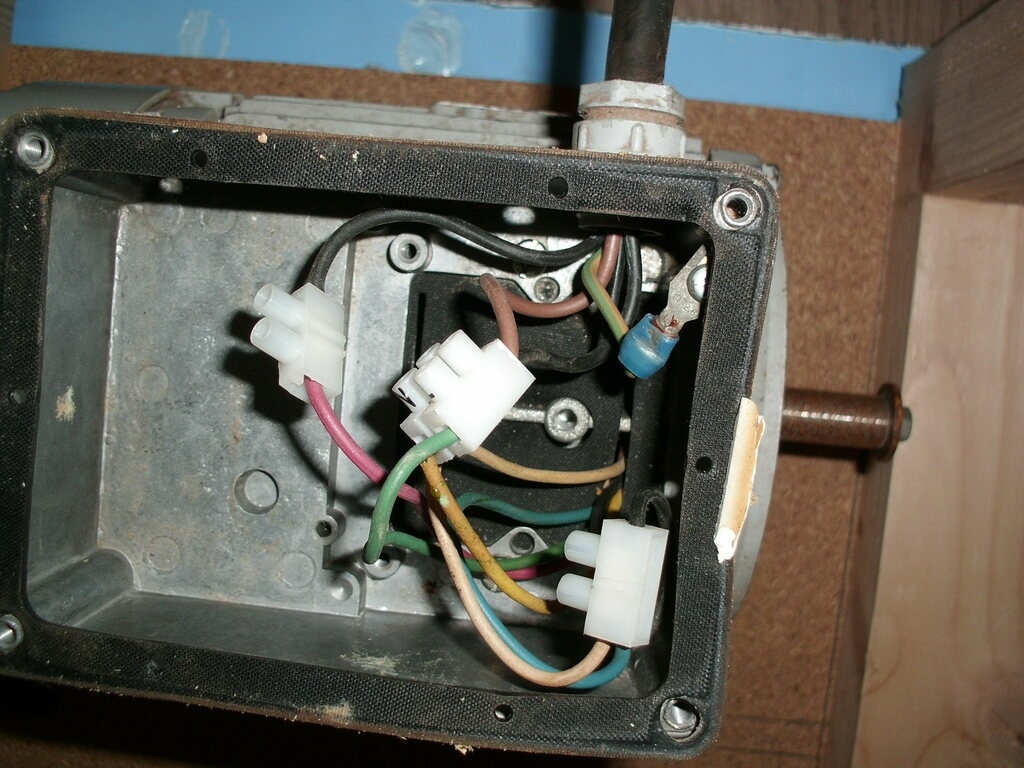

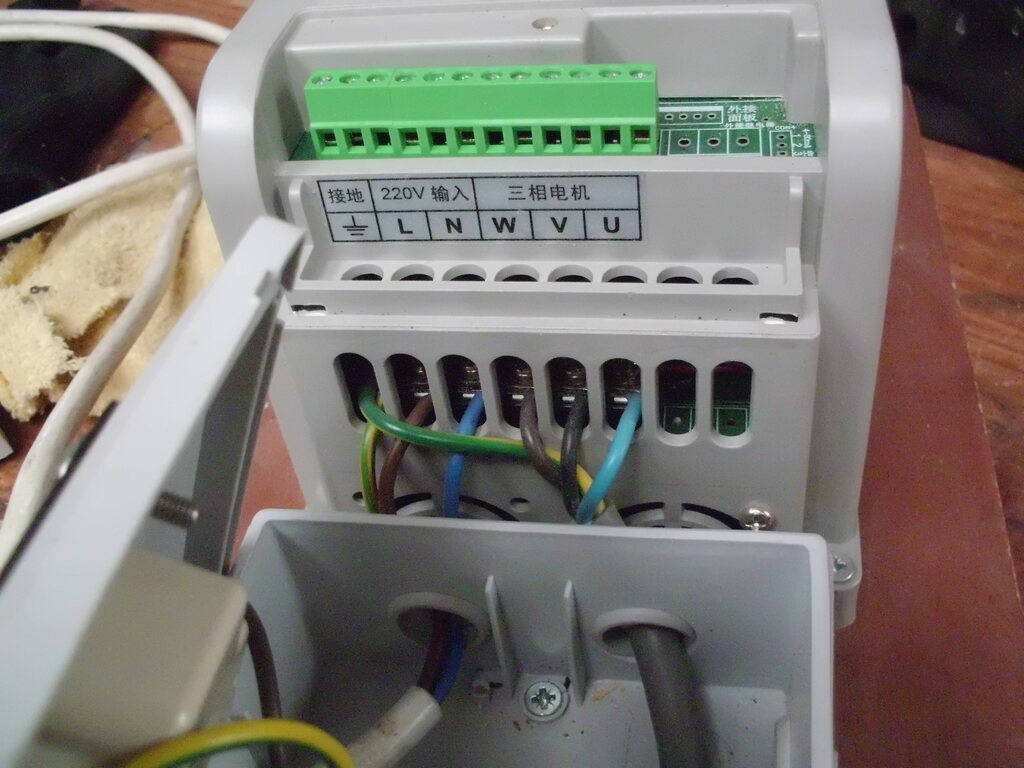

Personnellement ayant mis un moteur par machine, j'ai une prise 4 broche femelle en sortie du variateur, d'où les fils de couleurs différentes sur les photos.

Mais voici pour faire simple comment brancher directement ton moteur 380V sur le variateur de fréquence

Ouvrir le capot électrique sur le moteur et virer le bornier interne au moteur
6 Fils sortent du moteur : bleu, marron, noir, vert, jaune et rouge
Relier le bleu, le marron et le noir ensembles
4 Fils vont au variateur

Coté variateur

1ére fiche du bornier Arrivée/départ terre sur moteur
L Arrivée phase 220V
N Arrivée neutre 220V
W Sortie 380V vers fil jaune moteur
V Sortie 380V vers fil vert moteur
U Sortie 380V vers fil rouge moteur

Si tu as besoin n'hésite pas à revenir vers moi
Bon branchement et amuse toi bien avec ta kity

Ferghus
( Modifié )

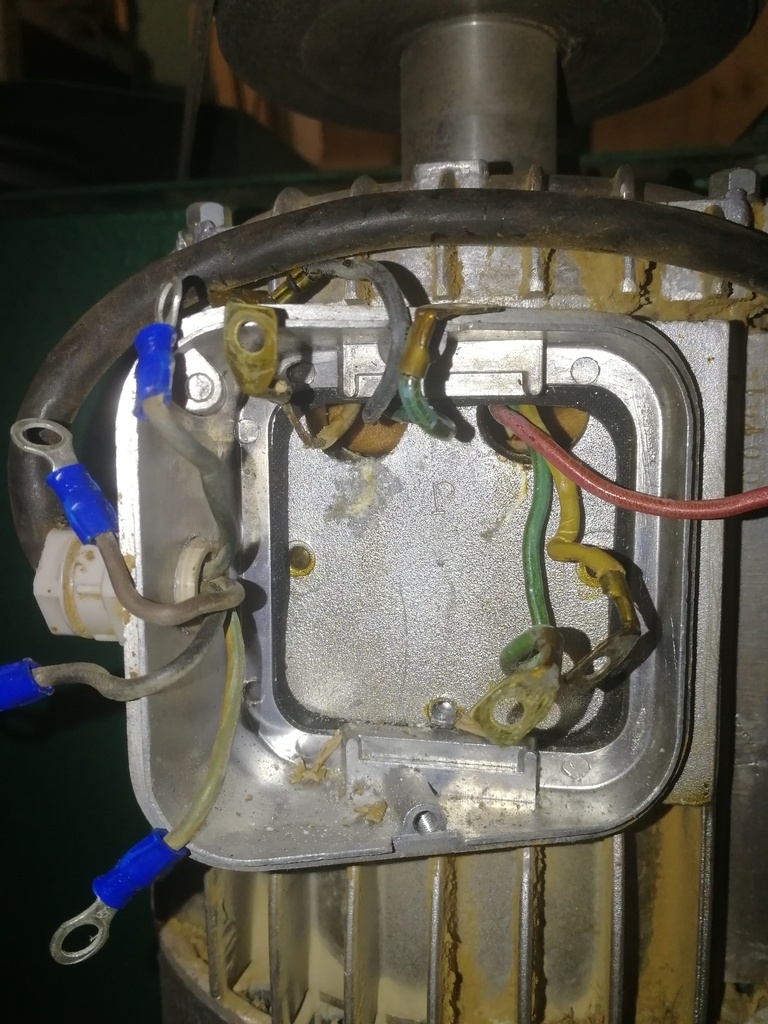

Olivier Vernhettes tout d'abord merci pour ton aide et ensuite voila ce que cela donne quand je demonte le bornier j'ai plus de fils que toi donc je ne comprends plus trop lol j'enumere en partant d'en bas a gauche et dans le sens des aiguilles d'une montre :
Un fil terre
Un fil noir
Un fil marron
Un fil bleu je dirais
Un fil beige
Un fil noir (encore)
Un fil bleu (encore aussi)
Un fil rouge
Un fil jaune
Un fil vert

Lequel brancher avec lequel ? Et je ne peux pas remettre le bornier pour m'en servir ?

Je suis une bille en électricité désolé ^^'

Ferghus
( Modifié )

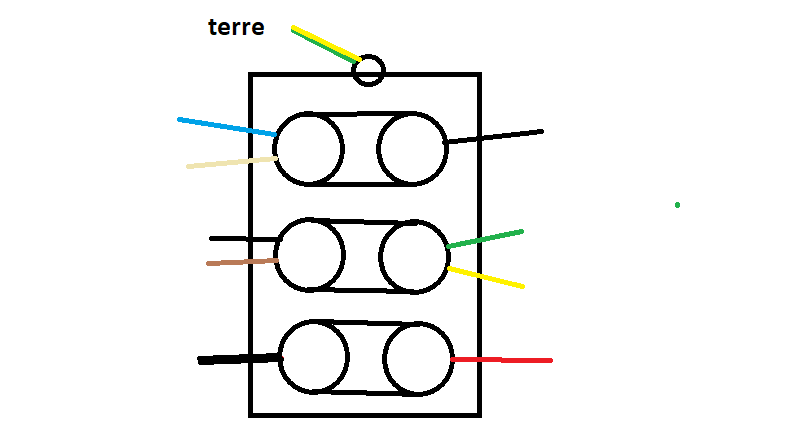

Alors après que je me sois trituré la tête j'ai fait un branchement (avec bornier) qui ressemblerait à la photo ci jointe.

J'avais bel et bien le meme nombre de fils finalement mais je pense que le bleu où j'avais marqué je dirais est en fait un noir.

Dis moi si cela concorde stp ;)

PS : je ne comprends par contre pas l'histoire des 4 broches :/ je comptais brancher une rallonge monophasé au variateur que je puisse brancher sur les prises de mon garage. Cela peut il fonctionner ou faut il que j'achete un matériel spécifique ?

Olivier Vernhettes

La prise 4 broches est spécifique au 380V, 2 phases, 1 neutre et la terre.
Mon variateur est relié au réseau avec une prise connectée sur les 3 bornes de gauche (terre, L, N).
Les bornes W, V, U vont a une prise femelle 380V 4 fils sur laquelle je branche ma toupie ou ma dégau.
Je regarde demain mon autre moteur

Olivier Vernhettes
( Modifié )

Mon autre moteur n'est pas accessible
regarde ce lien c'est bien expliquékity

Ferghus

Je suis perdu dans le cablage... je n'ai pas envie de faire sauter quoi que ce soit et je veux être sur avant de brancher. Je pense que je vais acheter des dominos et virer le bornier et reproduire ton cablage vu que je n'y comprends rien T_T

Ferghus
( Modifié )

C'est bon !!! Merci Olivier Vernhettes tes cablages ont fonctionné et maintenant c'est parti pour le corroyage en masse :-D

Olivier Vernhettes

Super, je viens justement de me servir de la toupie, et du coup je comptais justement te demander où tu en étais.
Commence par faire des essais pour vérifier que les tables et les fers sont bien réglés

Ferghus

Je ne comprends pas le reglages des tables avec les 0 et 0,5 alignés comment savoir de combien je descend la table ?

Olivier Vernhettes

Moi non plus !!😇
Je n'y touche plus une fois calé

Fabien R
( Modifié )

Si la kity est en 1,5kW, je prendrai un variateur un poil plus costaud, pour ne pas qu’il soit aux limites de ce qu’il sait délivrer.
Sinon c’est bon. Ce qui importe dans le choix c'est de vérifier qu’en entrée ce soit indiqué 1 phase.

Olivier Vernhettes
( Modifié )

DewhitYoussef c'est bien spécifié dans les caractéristiques, et c'est ce même modèle que j'utilise sur ma 636 sans soucis depuis 1 an.

Fabien R
( Modifié )

Olivier Vernhettes
Salut! Dans la mesure ou notre ami disais vouloir prendre un produit "dans ce genre là", ce que je voulais dire c'est que la caractéristique importante à vérifier & l'entrée mono (on peut vite se faire piéger à force de feuilleter les différentes propositions d'amazon et d'opter pour un VFD entrée en tri).
En effet, c'est le cas pour le modèle qu'il donne en exemple.

Olivier Vernhettes

Oui en effet tu as raison de le préciser, l'offre étant vraiment large. 👍

Ferghus

Merci à vous je suis vraiment content d'avoir trouvé ce site où partager notre passion du bois !!! :D

Connectez-vous pour ajouter un commentaire.
0
Fabien R

Bonjour,
Idem, j’ai basculé une toupie kity 1,5kw en mono via un vfd, ça marche très bien, et (chez moi en tous cas) l’appareil ne fait pas déclencher le diff 30mA.

Pour ma part j’ai préféré prendre un vfd surdimensionné (3kw) en vue de futures machines, et surtout pour que l’electronique de puissance ne soit pas trop sollicitée, c’est fragile.
Ce vfd alimente donc une prise tri, pour pouvoir alimenter plusieurs bécanes (pas en même temps).

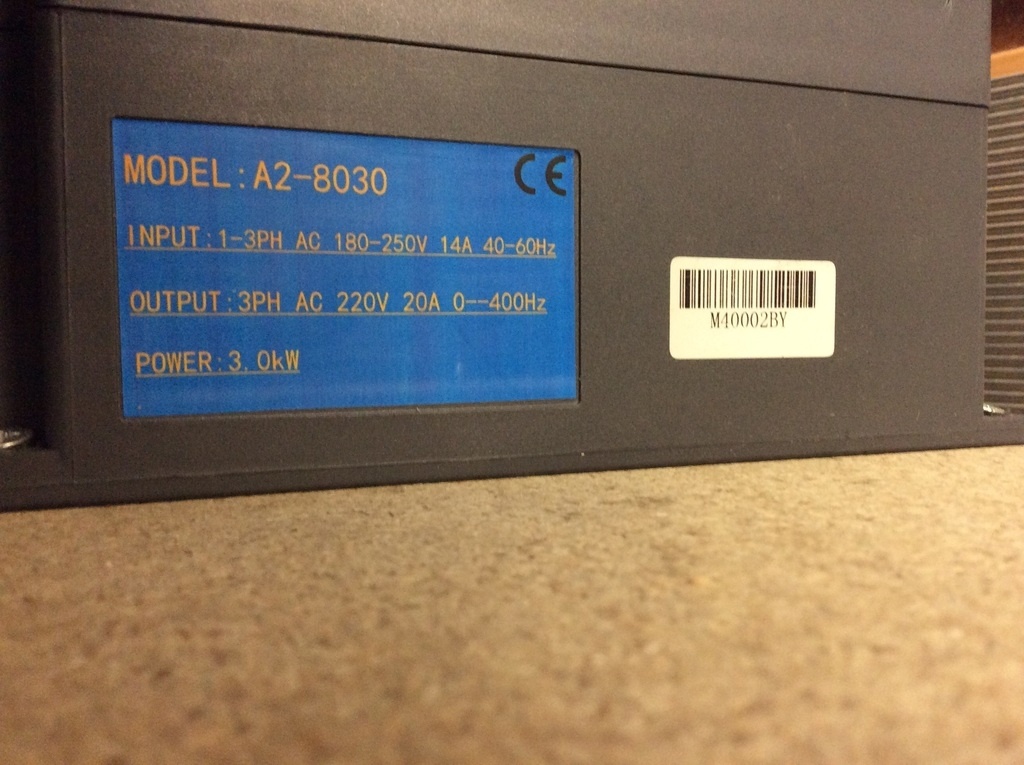

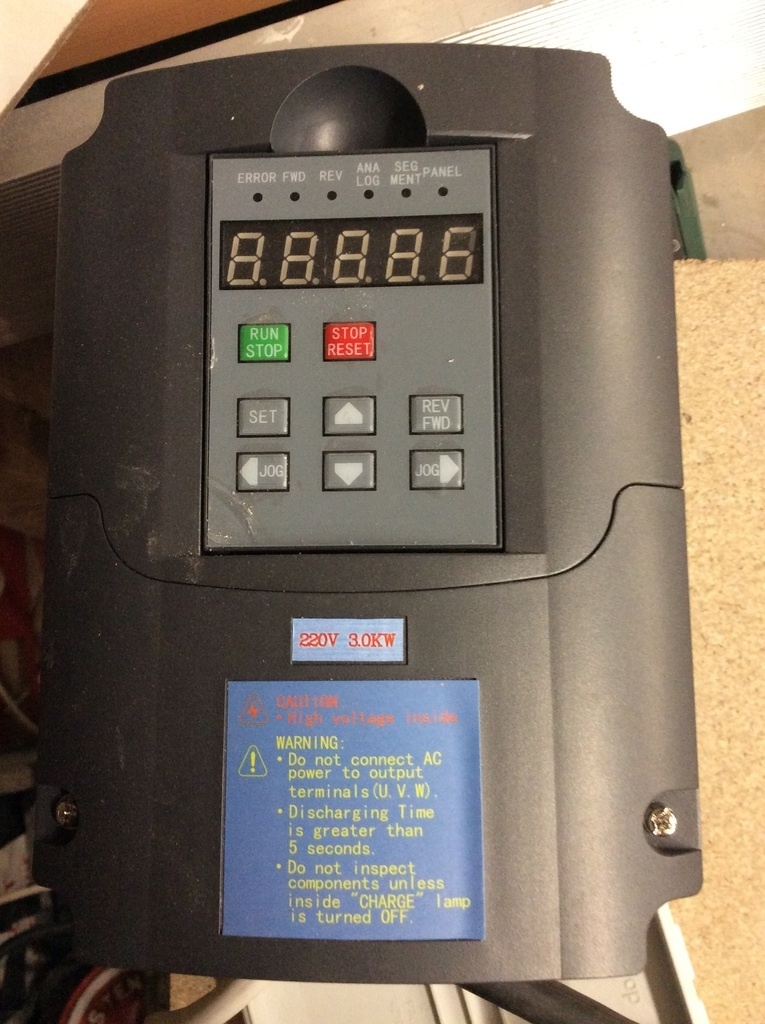

Ci dessous des photos du vfd, acheté sur mamazon

Xavier

Pour info, le différentiel ne déclenche que sur défaut et pas sur surcharge, généralement sur les tableaux domestiques ce ne sont pas des disjoncteurs mais des interrupteurs différentiels.
Le disjoncteur qui doit alimenter le variateur doit être spécifique et être en courbe D (ce qui supporte les pointes d'intensité)

Mikerix68

Le soucie c'est que le disjoncteur d'arriver EDF lui est un courbe C donc pas d'intérêt à mettre un courbe D qui déclenchera apres le principal en cas de surcharge dans mon cas. La rampe de démarrage a 3 secondes limite très bien la surcharge. J'ai tout de même protégé l'atelier par un tableau séparé et chaque machine à son disjoncteur.

Connectez-vous pour ajouter un commentaire.
0
Mikerix68

Bonjour titigrominet,
Pareil pour moi un variateur 230v mon 230v tri et pas de soucie pour faire fonctionner un moteur de 2200w.
Juste à pense de changer le couplage moteur d'étoile à triangle le tiens le permet d'après les photos.
électricien de métier le condensateur est à éviter pour ne pas perdre trop de puissance le variateur à un couple beaucoup plus intéressant.
Les variateurs à raccorder en 230v mono sont capable au maximum de faire fonctionner un moteur de 2200w avec un budget de 130€.
Il est même possible de mettre un rampe d'accélération pour limiter l'intensité au démarrage et ne pas faire sauter le disjoncteur de la maison pour mon cas j'ai mis 3s de démarrage.

Connectez-vous pour ajouter un commentaire.
