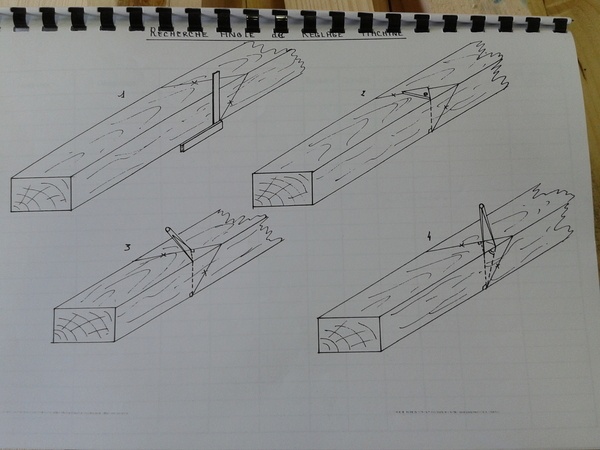

Réglage d'angle machine pour coupe biaise.


Suite à la réalisation d'une cabane de jardin avec un angle au niveau des murs, je me suis souvenu d'un schéma donné en formation sur le réglage des angles de machine.
Sur une pièce de bois, si on veut faire une coupe avec deux biais, et que l'on règle sa circulaire suivant les angles réels on se rend vite compte que sa ne marche pas.

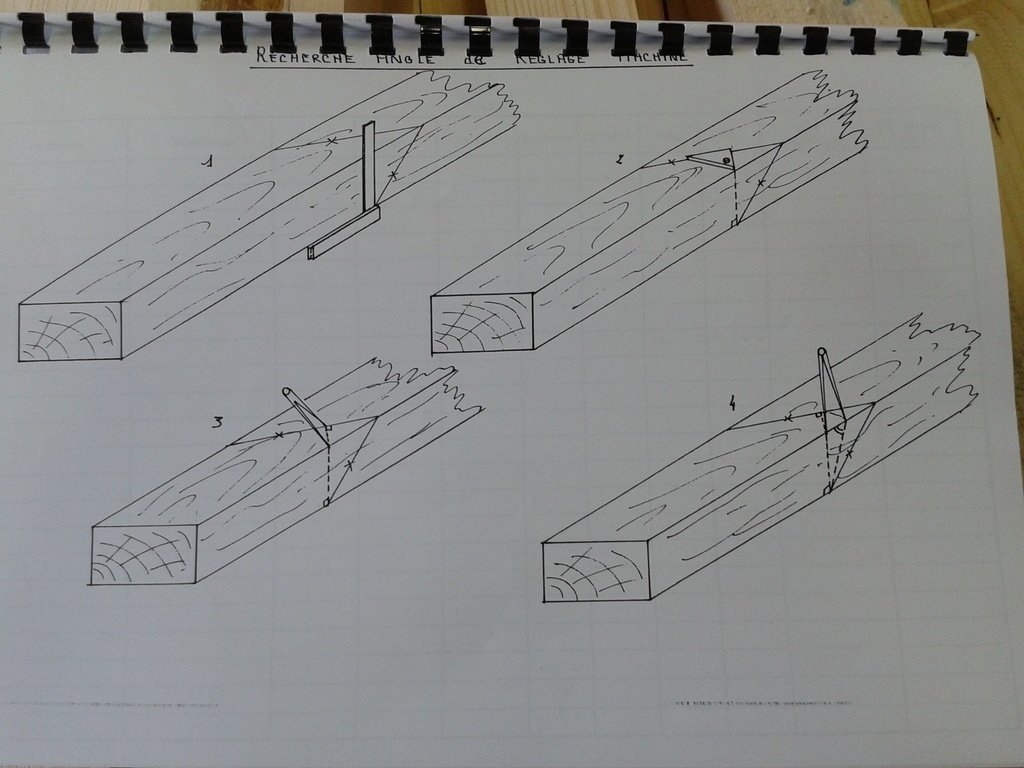

Voici la méthode pour trouver le bon angle de réglage machine.
Ou sinon on coupe à la main! (euh à la scie à main!!! 😜)


Discussions

dependancesbois a publié la trouvaille "Réglage d'angle machine pour coupe biaise.".
il y a 1 an
Santé !
( Modifié )

Merci beaucoup !

Donc, pour qu'on soit bien clair, l'angle approprié est celui repéré par un double arc de cercle. C'est ça ?

dependancesbois

c'est çà!

Niouniou

Je ne maîtrise pas tout, là... Il faut de toute façon, deux angles... Le premier dans le plan horizontal est bon, c'est ça ? Et le deuxième est plus complexe et représenté par le double arc de cercle...?

Santé !

Oui. Le premier c'est le chemin de la lame qui suit le plan horizontal, le second l'inclinaison de la lame qui est à reporter à la fausse équerre.
L'angle sur le plan vertical est la résultante des deux autres.

Niouniou

titimaster Merci!

dependancesbois

voilà, c'est çà!

sylvainlefrancomtois
( Modifié )

c'est ce qu'on nomme en charpente ,la""cale en devers" !pour les coupes de chevrons d’arêtier , très pratique pour les faire a la scie a ruban aussi ;)

dependancesbois

merci pour le terme je connaissais pas.

mokozore

Merci bien pour ce partage, c'est intéressant du pt de vue math eheh.

Dam
( Modifié )

Je recommande aussi cette vidéo très bien faite de Michel Verdon : youtu.be/x7XzNAz08_Q

sylvainlefrancomtois

+1
