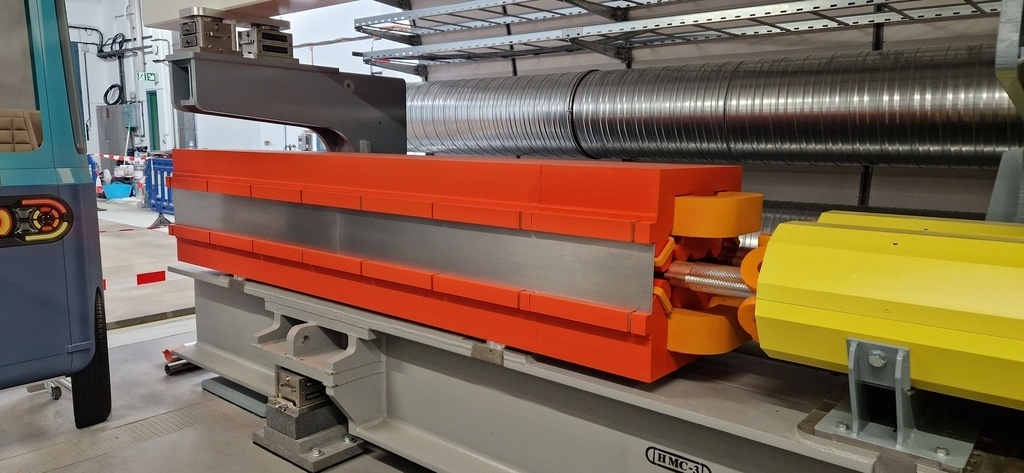

La dernière maquette fabriquée selon le canevas décrit dans cette note, après peinture ignifuge et installée sur site.
Ce modèle représente un double quadrupole. La peinture ignifuge à un peu (trop) modifié certaines dimensions et l’assemblage à été plus galère que prévu. C’est la seule maquette qui a réclamé du ponçage plus vigoureux …

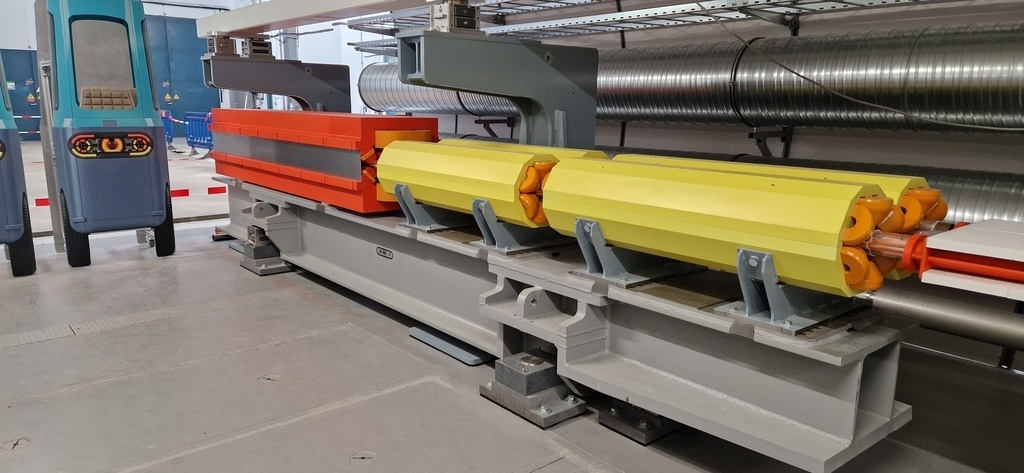

Dans le prolongement, les maquettes « jaunes » représentent quatre éléments à 6 pôles chacun.
Pour cette dernière maquette, plus massive, le bâti est commun pour les deux chambres à vide qui le traverse. Les « bobines oranges « sont en MDF.
Pour les maquettes jaunes, chaque bâti est traversé par une seule chambre à vide.

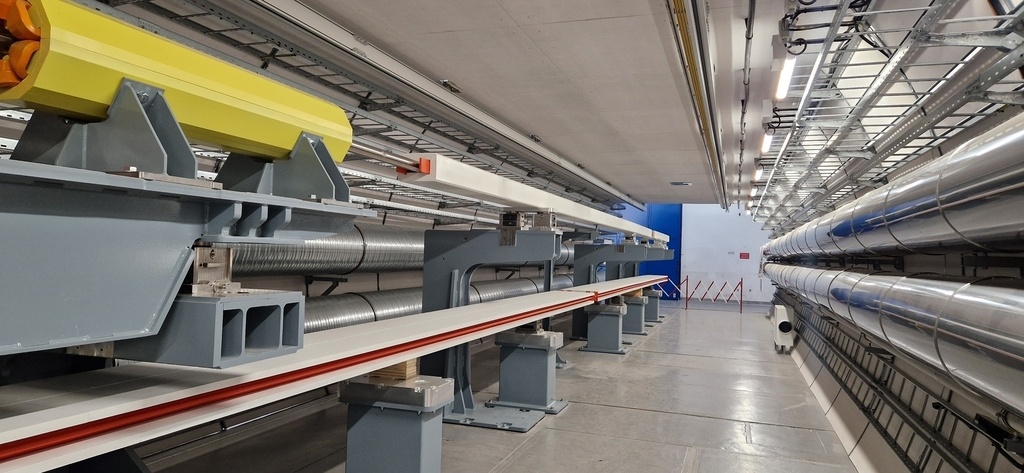

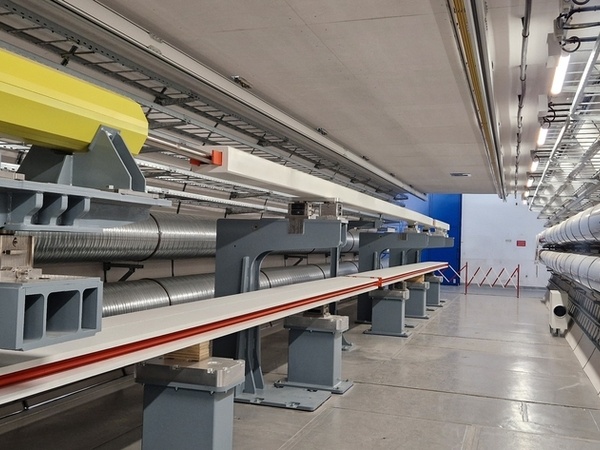

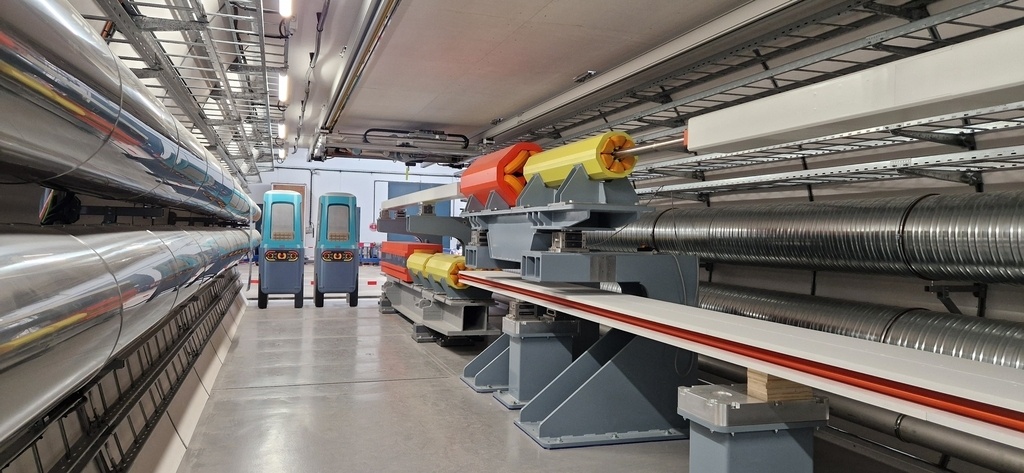

Après peinture ignifuge et installation sur site. La maquette décrite dans cette note est située dans le prolongement de la maquette « jaune » de la photo. Les deux maquettes du bas, 20 mètres au total, concernent la note « la flèche de la poutre en H ».
Le soucis était la flèche. Une faiblesse (cognitive de ma part) de design - matériel trop lourd aux extrémités - a réclamé un tendeur interne.
Il apparaît que ce tendeur n’est pas suffisamment tendu « sur site » et que la flèche soit au delà de ce que j’avais mesuré en atelier.
La solution: le tube qui connecte les éléments (et qui représente la chambre à vide de la machine) est plus rigide. On triche un brin en laissant la tête de la maquette se reposer sur cet élément.
Merci de ne rien dire à personne !!!
