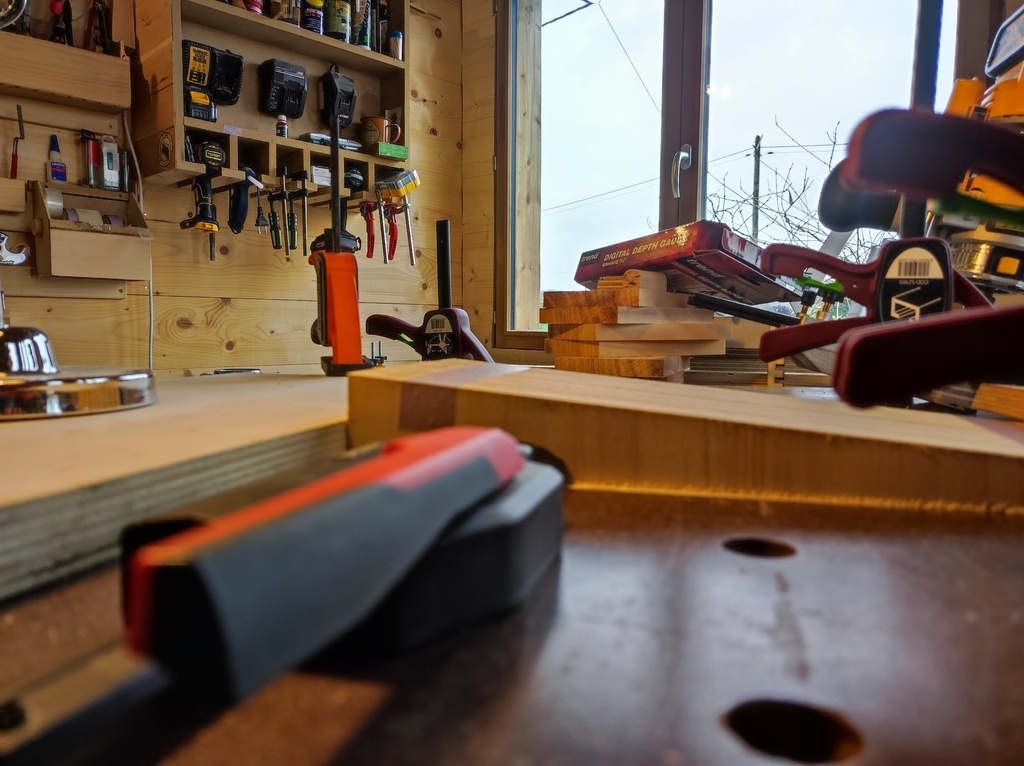

Merci Medalegno !très bonne synthèse de l'opération, j''ai déjà tracé mes traits de coupes mais c'est le passage sur la scie sur table que je n'arrive pas à mettre en œuvre avec certitude, il me faut un maximum de précision pour l'assemblage final (qui va être délicat lui aussi). Voici mes pièces pour illustrer l'étape actuelle.
Je m'interroge sur le procédé le plus fiable pour positionner et stabiliser mes pièces avant découpe (avec l'importance de la répétabilité).

Medalegno oui je comprend bien , j'ai un accessoire à l'atelier qui pourrait bien m'aider, je n'y avais pas pensé en premier lieu mais ça peut être le bon outil si j'ai bien compris la logique. Reste un dernier point non résolu, l'angle des chants pour avoir une "façade" (ensemble des chants) homogène et plan

Chaluthier effectivement ça peut être une solution pour le prototype mais par la suite je souhaite fabriquer une petite série de ces lampes et là, j'ai besoin de répétabilité assez précises. Un sacré casse tête mais j'adore

Petite synthèse des ressources et entraides sur le sujet :

Boris Beaulant pour son lien vers le plugin :

JDD & jskup de la page et du discord pour les plugins :

Les vidéos utiles :
youtube.com/wa...h?v=fG3nz1fjMaI
youtube.com/wa...h?v=_CRJsn_pQ7Q

Liens utiles :
jansson.us/jco...ml#postandboard (calculateur)
woodgears.ca/miter/

Merci Boris Beaulant !
Magnifique, merci pour cette aide précieuse, j'ai effectuer la modélisation sur sketchup mais pour l'instant je ne fais que survolé les fonctionnalités d'OpenCutList par manque de formation. Aurais-tu un lien vers une formation accessible en tarif et pour sketchup 2017

Je suis en train d'imaginer un support de fixation incliné au bon angle et fixer mes pièces avec le chant incliné par le dit support et utiliser une fraise de surfaçage pour usiner l'angle du chant en question.

Merci Boris Beaulant !encore merci Boris, juste une erreur de ma part, j'ai cherché la fonction panneautage durant un bon moment (entre autre en me faisant aider par l'ia) mais je vois qu'elle n'est pas encore intégrée si j'ai bien compris ton message. merci pour votre travail à Martin et à toi, un bel outil en open source

Merci Jean, je ne connaissais pas le terme, je vais de ce pas découvrir ces applications !!!

Chatongris merci pour ce conseil avisé, j'avoue y être passé quelques fois mais effectivement, il faut s'accrocher

Chatongris y'a plus qu'à

Merci kaj !merci pour ce lien très intéressant, mon angle final dièdre est déjà calculé par contre j'avoue que la vidéo va beaucoup m'aider sur la théorie !!!

Merci jmulliez , ça correspond sur l'image de la lampe au chants de face des pièces de chaque côté, pas l'avant ni l'arrière. Étant amateur, je ne connais pas le "lapidaire ?" Je n'ai pas d'outils avec une lame assez ample pour couper la pyramide une fois assemblée malheureusement.

Salut Boris, j'en suis à la fabrication, j'ai déjà ma pyramide tronquée hexagonale, j'en suis donc à l'étape des coupes complexes

Merci pour le partage de plan, j'aime beaucoup tes réalisations !

Merci Nairod !le 3eme angle concerne le dièdre vu que c'est un trapèze
Comme tu dis, à plat, avec la lame inclinée, le bois pivoté MAIS il faut y rajouter le dièdre final pour un assemblage sans une base ou un sommet qui baille

Le dièdre final est l’angle formé entre deux faces planes une fois la pièce entièrement assemblée.
Créer un dièdre précis
L’écart entre la grande base et la petite base impose automatiquement un angle d’inclinaison sur les chants.

Nairod merci oui c'est bien ma forme je pense que nous expliquons la même chose

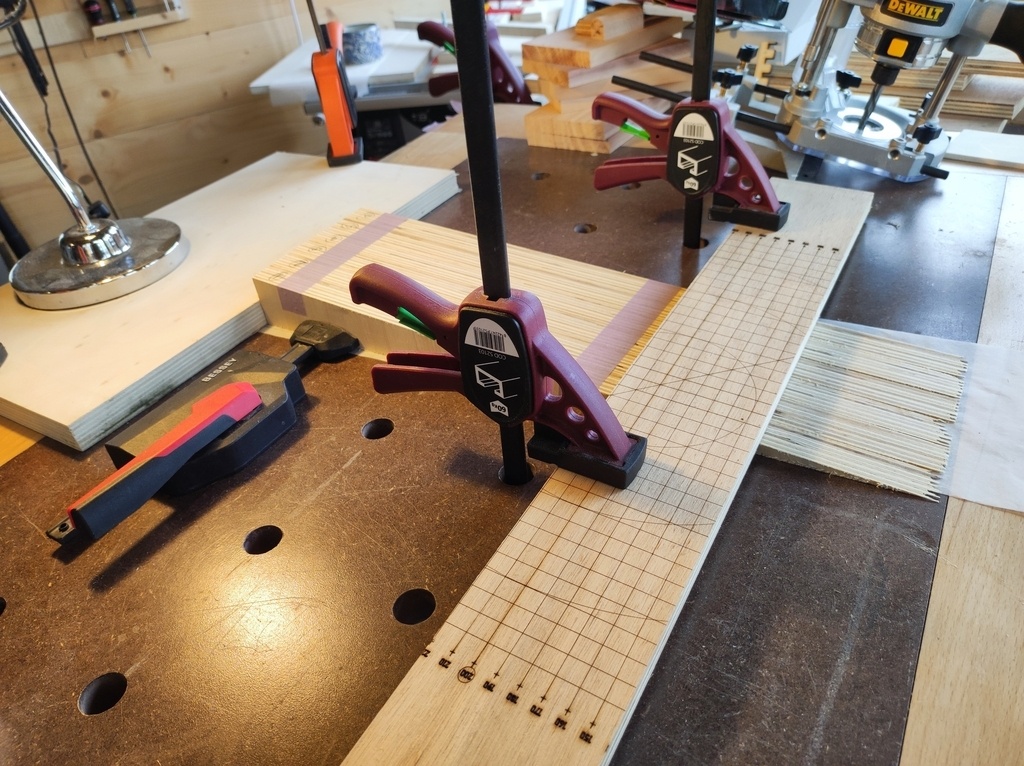

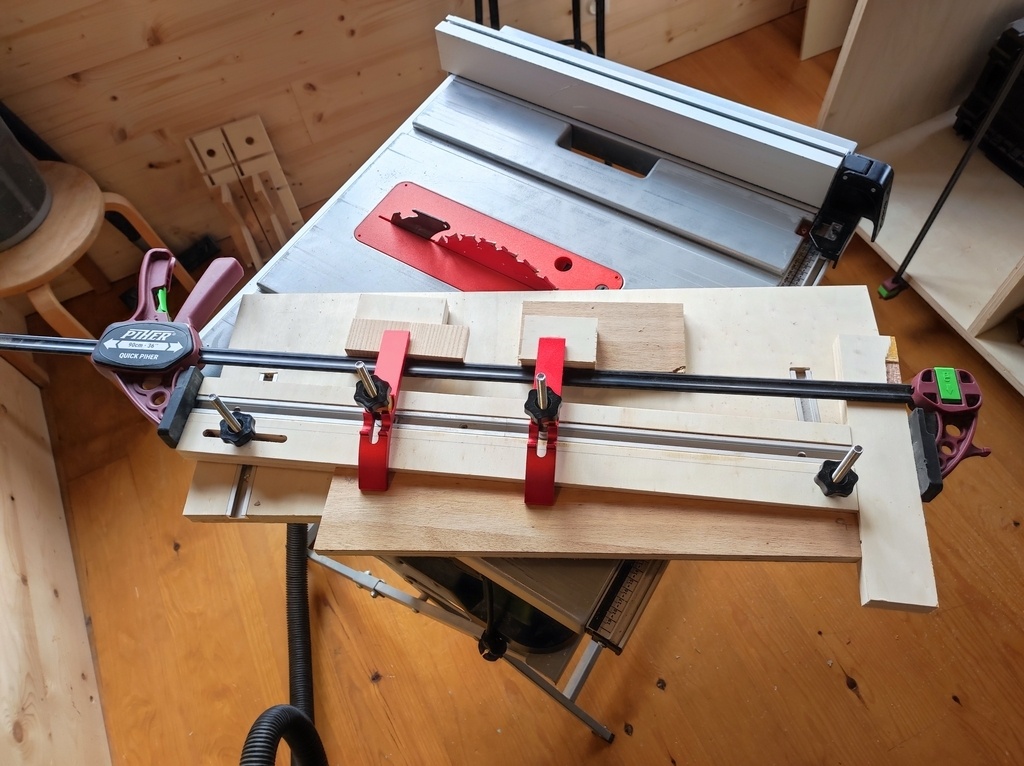

J'ai réussi à me débrouiller en découpant un "patron" avec mon graveur laser. J'ai pu régler mon guide latéral pivotant de manière précise pour faire une série de cales représentant les 5,10° d'inclinaison de mon dièdre final. Je n'aurai plus qu'à installer ma série de cales sur mon chariot de coupe (sommet vers l'avant en direction de l'entrée de coupe de ma scie sur table).
Mes pièces de bois fond 452mm et le dièdre est de soit 5,10° soit 40,19mm

Nairod pas mal du tout ton lien

je suis d'accord, je pourrais m'en passer si j'intégrer l'angle sur le chariot de coupe mais en pratique cela me semble encore plus techniques à faire. j'ai réussi à découper 6 pièces avec inclinaison presque parfaite (40,55mm --- objectif 40,19mm en théorie)

Nairod je débute donc je fais effectivement avec mes outils et mes connaissances je partagerai des photos une fois fini Merci pour le coup de pouce

Nairod salut, après t'avoir relu (j'avais un doute certain sur mon procédé) je me questionne à nouveau sur l'utilité et l'application pratique du dièdre je vais faire avec tes indications car cela me semble pertinent

je passe pas mal de temps avec mon crayon, ma gomme et mon calepin mais j'ai toujours un doute sur mes compétences vu que je ne suis pas du métier. Du coup je suis sur sketchup, là je pense voir un peu plus les assemblages et la logique même si avoir des conseils de professionnels ou amateurs avertis est toujours essentiel pour ma part

effectivement entre-temps j'ai eu des retours similaires aux tiens du coup je vais transformer le projet en support bas pour tout de même caler les gamelles. Merci pour ton message
