Escalier sur crémaillère à quart tournant.


J'ai longtemps hésité avant de publier les photos de cet escalier car je suis un peu stressé des remarques qui pourrais découler de la présentation. Je me dis toutefois que si il y en a, elles ne pourront qu’être constructive alors je me lance (et ça fait déjà 8 mois qu'il est en place et que rien ne s'est effondré alors je suis un peu plus rassuré.)

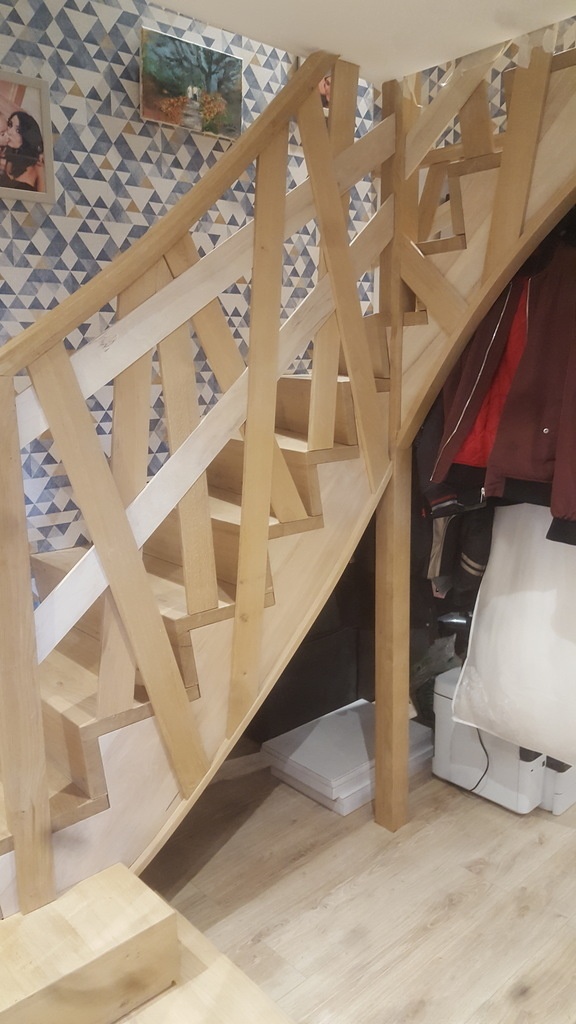

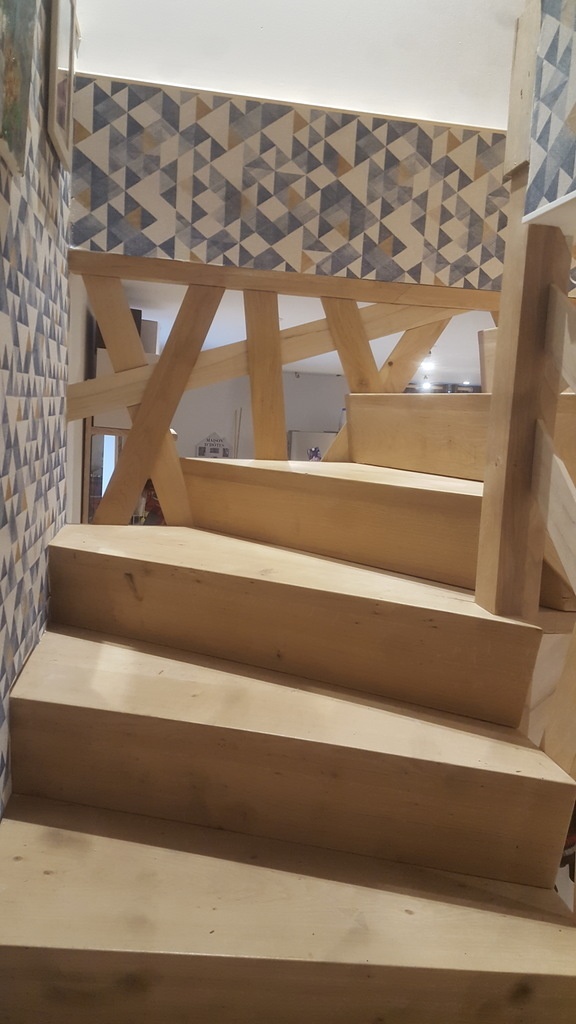

L'escalier est donc réalisé en chêne pour les marches et érable de pays pour les limons (légèrement échauffé par endroit). Il est à un quart tournant avec marches balancées

Les faux limons (n’hésitez pas à me corrigé sur les termes utilisés) sont pris en tenons mortaises dans le poteau visible et les limons, derrière le mur et sur la 4é photo ont un poteau à leur jonction en tenon mortaise lui aussi.

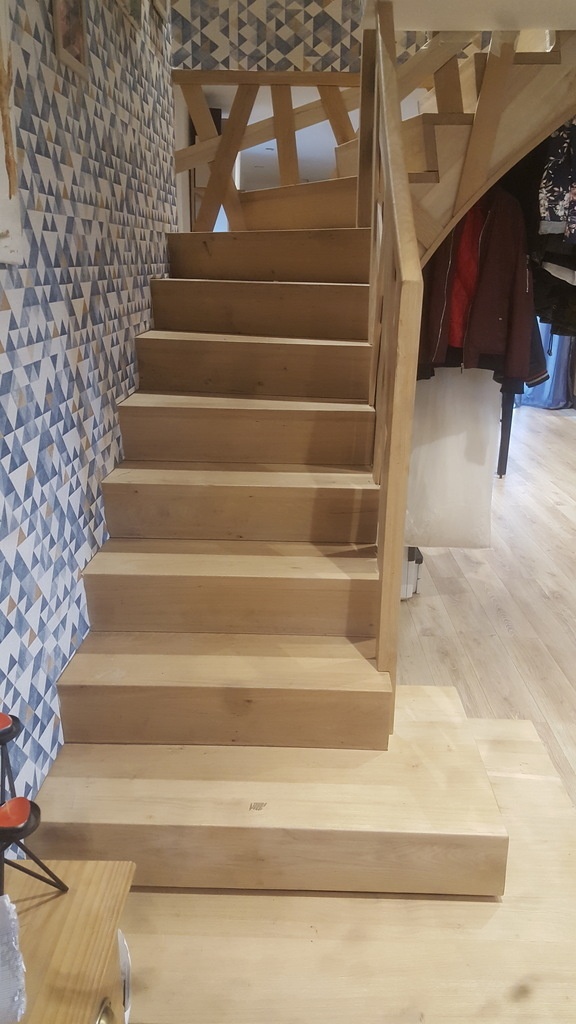

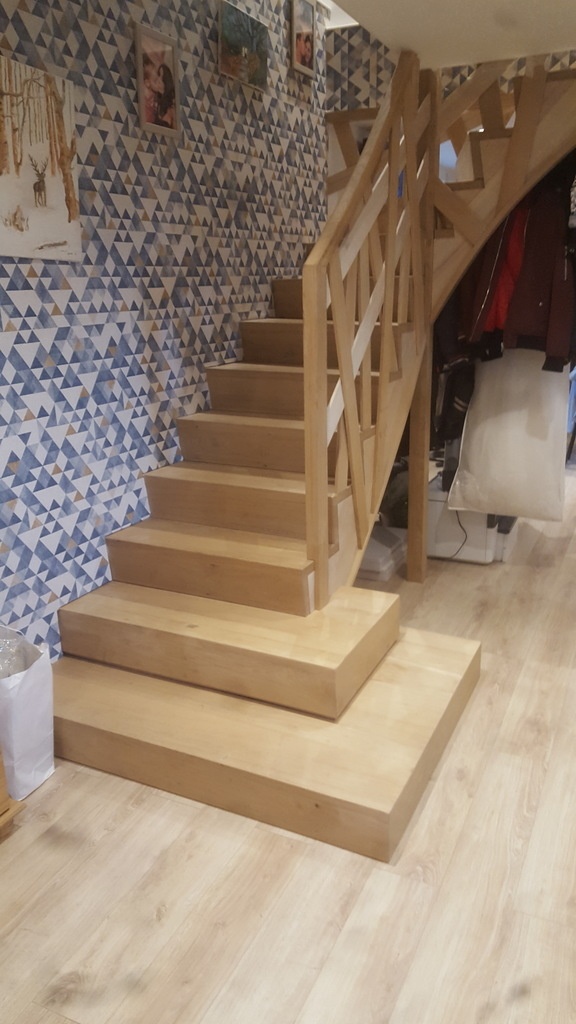

Les deux premières marches sont fermées autour des limons et ceux ci sont fixé sur de gros bastaing posés au sol.
J'ai fait un grosse erreur de sens de fil sur le coté droit des marches: le collage de la planche verticale est dans l'autre sens que la marche sur un des cotés ce qui a donné lieu à de grosses fissures que j'ai rebouché avec un morceau de chêne après les avoir équarrit.

Chaque marche est assemblé avec sa contre marche inférieur et chacun de ces 'blocs' sont vissés sur les limons (par derrière pour les contre marche et par dessus pour les marches) avec des perçages oblong pour le retrait. puis le bloc du dessus est posé de manière à ne pas voir les vis sur la marche précédente.

Pour la rambarde, les parties en chênes sont défoncées à mi bois pour recevoir les morceaux d’érable 'horizontaux' pour donner 3 profondeurs de barreaux.
Ils sont fixés par domino dans les rambardes, poteaux et sur la lamelle de chêne collé sur le bas du limon qui dépasse légèrement.

Après 6 mois extra sec et mis à part les fissures des deux premières marche, il n'a pas bougé et ne grince pas.
En tous cas, je plains le plaquiste qui à du habillé tous les angles!

Et encore un petit truc dont je me souviens si quelqu'un veut faire un escalier sur crémaillère:
L'escalier étant tournant et ses contre marches visible, l’épaisseur des contre marches tournantes n'est jamais la même pour conservé le visuel d'une épaisseur constante (vu que chaque contre marche est coupé avec un angle différent) trigo oblige!
Ça ne m'aura pas fait gagné du temps lorsque je m'en suis aperçu!

Finalement, j'avais déjà fait un escalier plus basique (je mettrais des photos à l'occase) mais celui la m'aura bien plus fait transpiré.

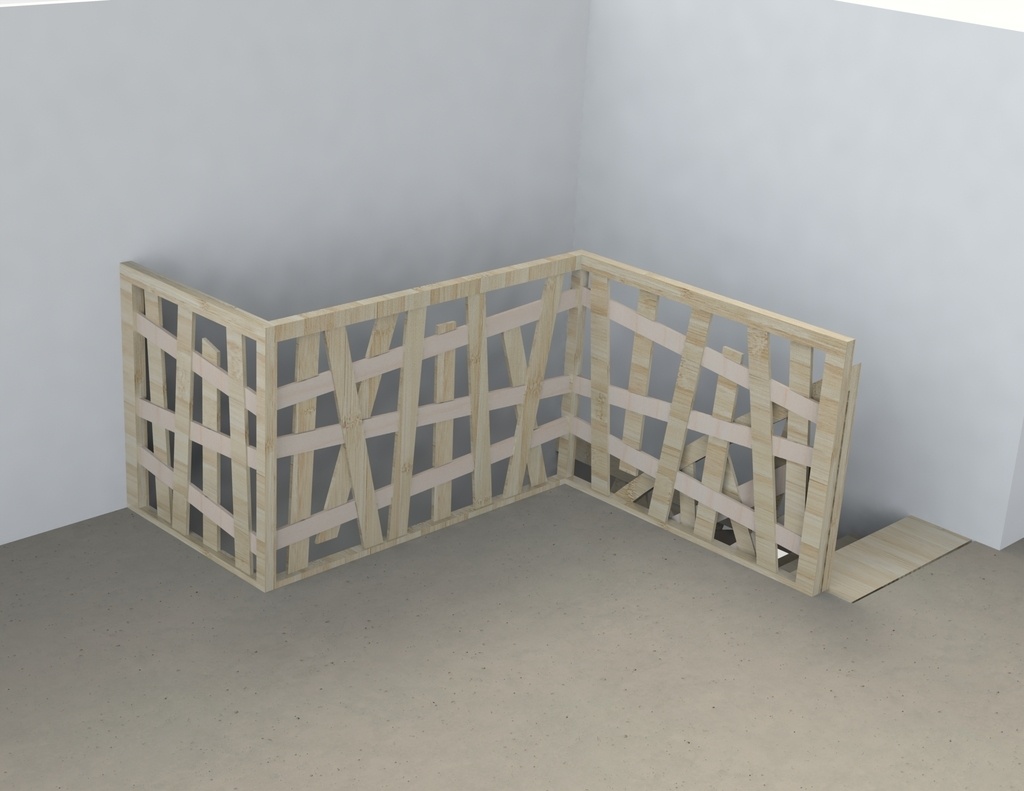

Je n'ai malheureusement pas plus de photos pour l'instant et aucune de la conception. Je vous mets tout de même une image de synthèse de la rambarde du haut que je n'ai pas photographier.
