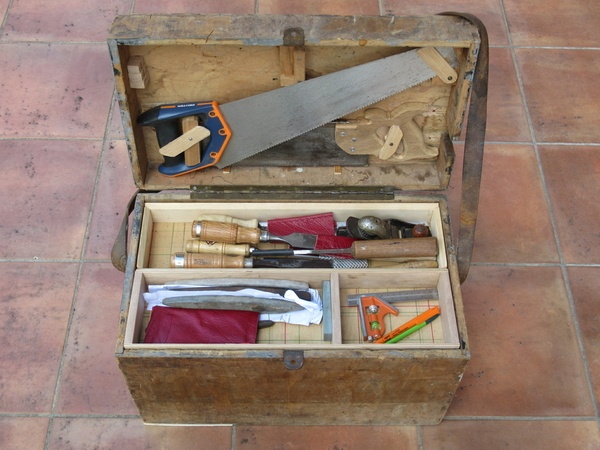

Restauration et agencement d'une caisse à outils de menuisier

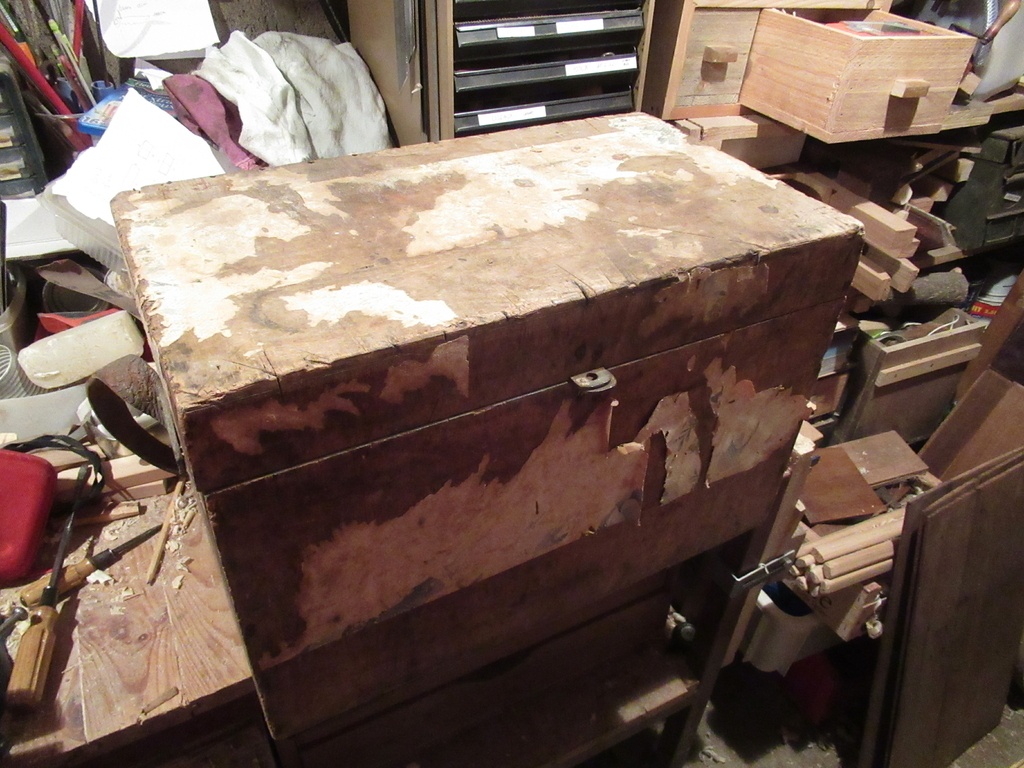

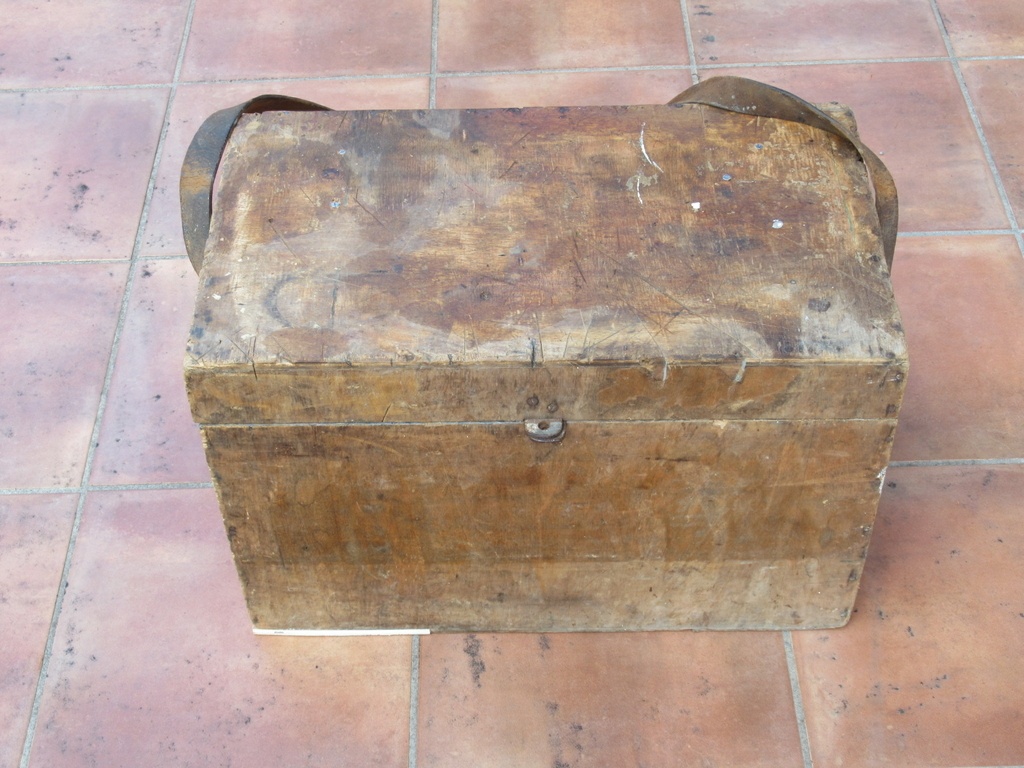

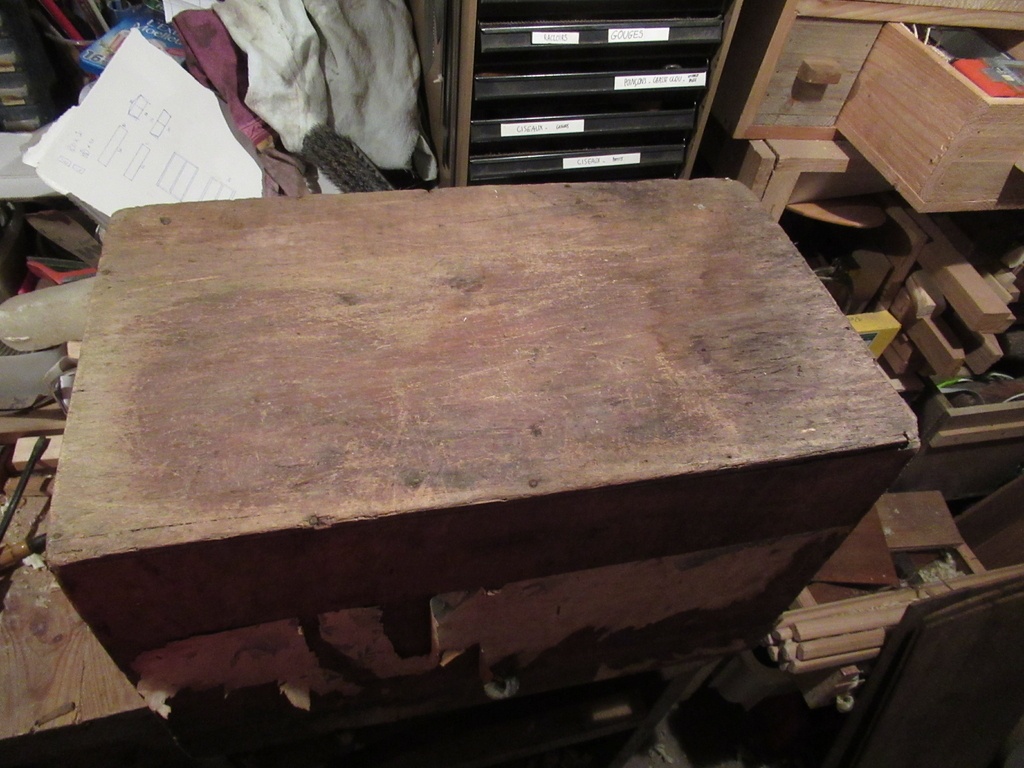

Histoire de la caisse de menuisier

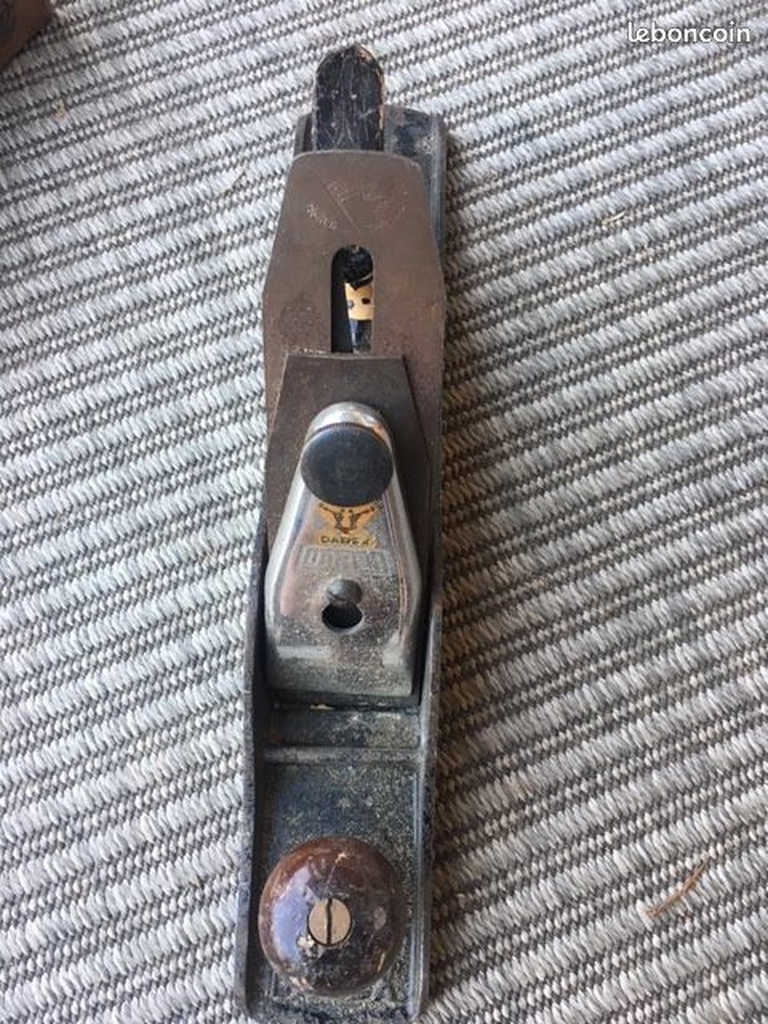

Tout à commencé par la recherche d'un rabot type no5 Darex. J'ai donc trouvé une annonce sur LBC, et me suis donc rendu en train au nord de Lyon pour voir le lot de rabots proposés.

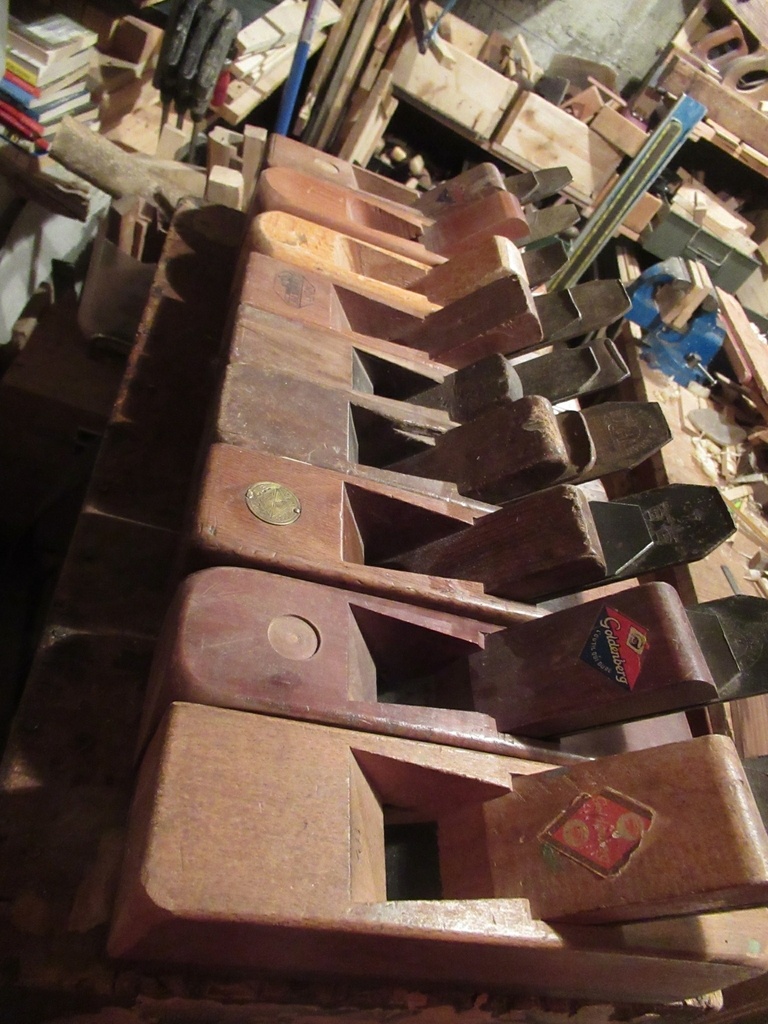

Bon, en plus des rabots et vilebrequins annoncés, il y avait pas mal d'autres outils et deux caisses en bois. Bref, l'équipement de feu le père de la vendeuse qui avait été menuisier.

Finalement je suis reparti avec tout le lot d'outils[1], et les caisses en bois, car j'adore les caisses ! J'en ai bavé, 1km pour rejoindre la gare...

[1] les rabots et vilebrequins, deux ciseaux Au Sorbier de 40mm et 50mm, une presse rapide Bessey, des burins, une grande sauterelle en chêne vert, un compas, ...

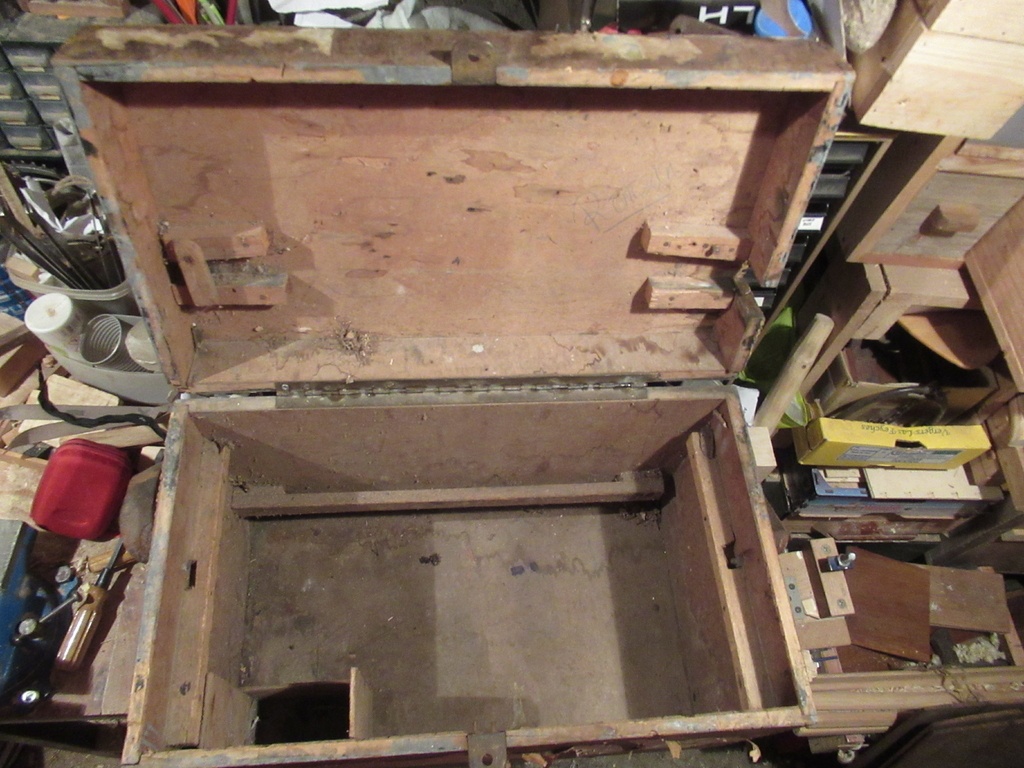

Dimensions et matériaux de la caisse

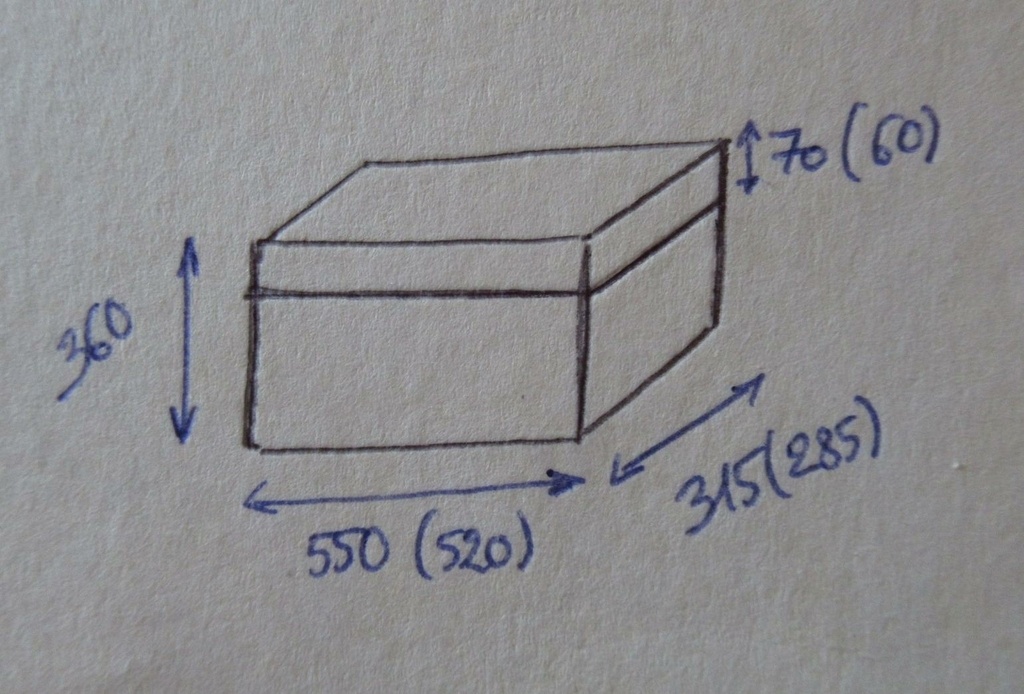

Les dimensions de la caisse sont dans l'illustration ci-dessous (en mm, dimensions intérieures entre parenthèses).

Le fond et le dessus du couvercle sont en CP de 10mm. J'ai dû remplace rune partie du fond, car la caisse avait pris l'humidité.

Les 4 côtés sont en panneau trois plis de 15mm (parements en acajou [?] et intérieur en peuplier). Feuillures dans les angles.

Fabrication de l'agencement de la caisse

C'est là que j'interviens. Après avoir gardé la caisse des mois dans l'atelier, je me suis enfin décidé à l'aménager.

Utilisation de bois de récup:

  • sapin de palettes;
  • CP peuplier 3 plis 3mm de cagettes;
  • CP bouleau 3 plis;
  • chutes de thuya géant provenant de pagaies groenlandaises, essence très légère;
  • planches très légères aussi, de récup de palette, que je soupçonne être du fromager.

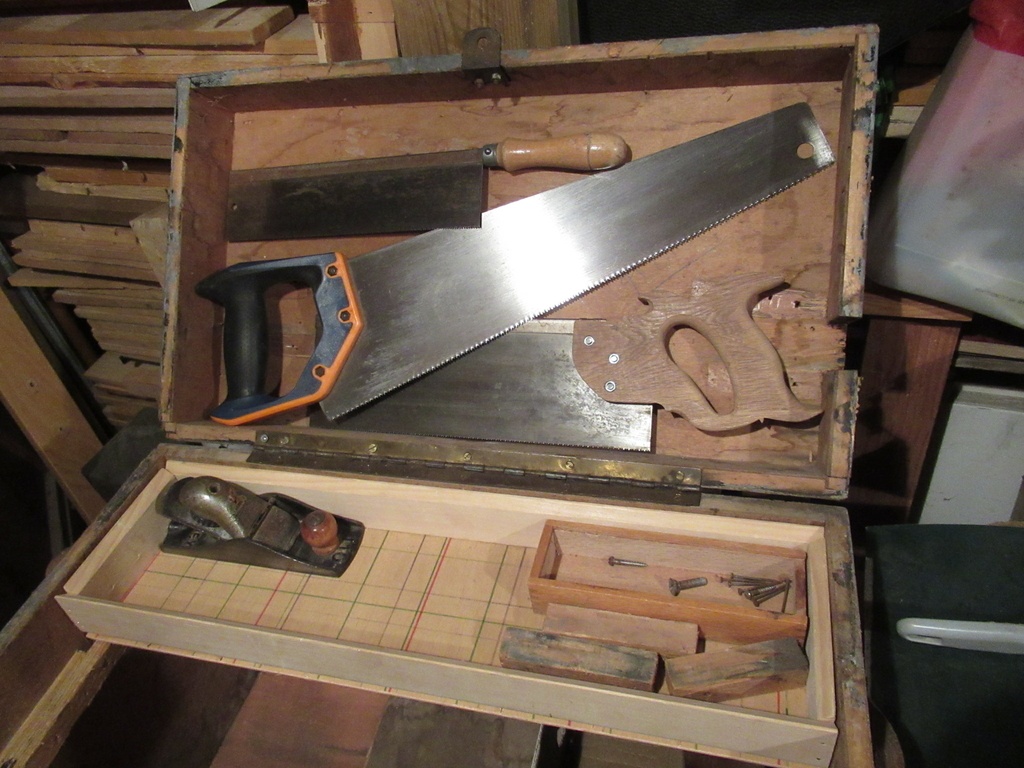

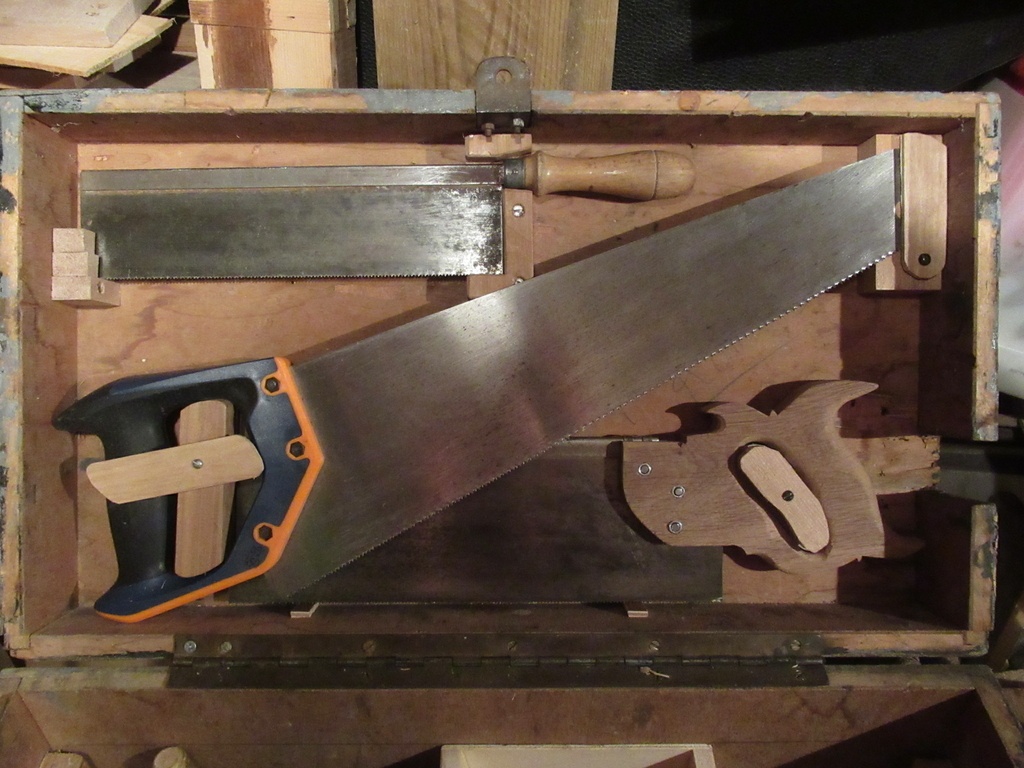

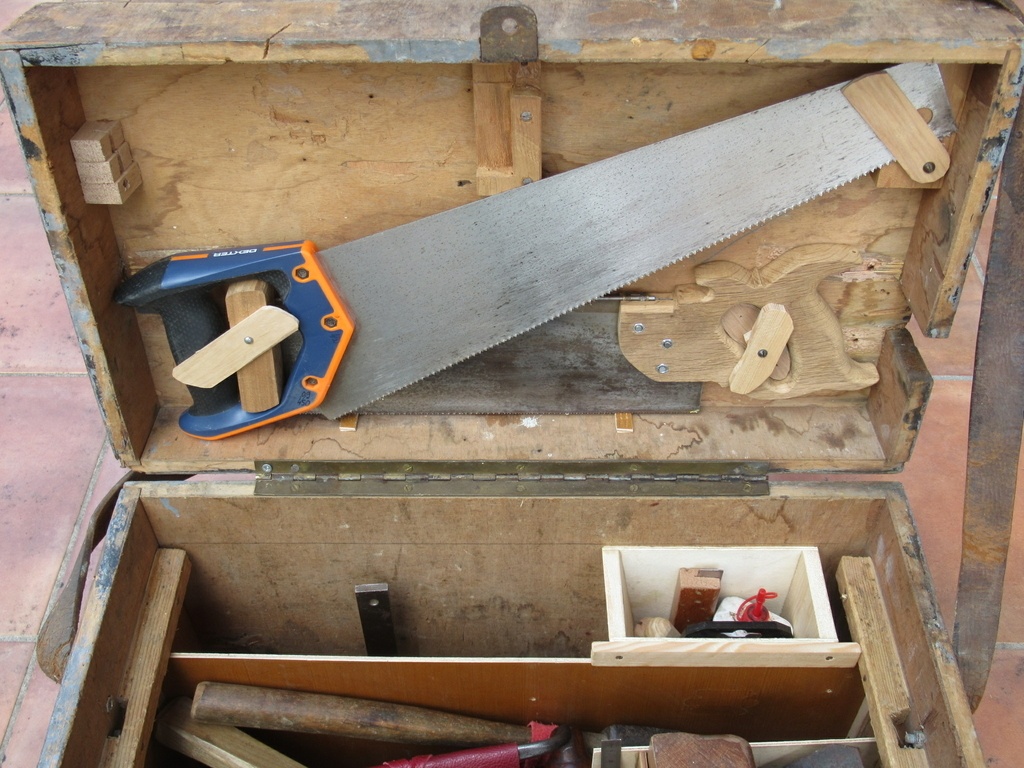

Les scies dans le couvercle

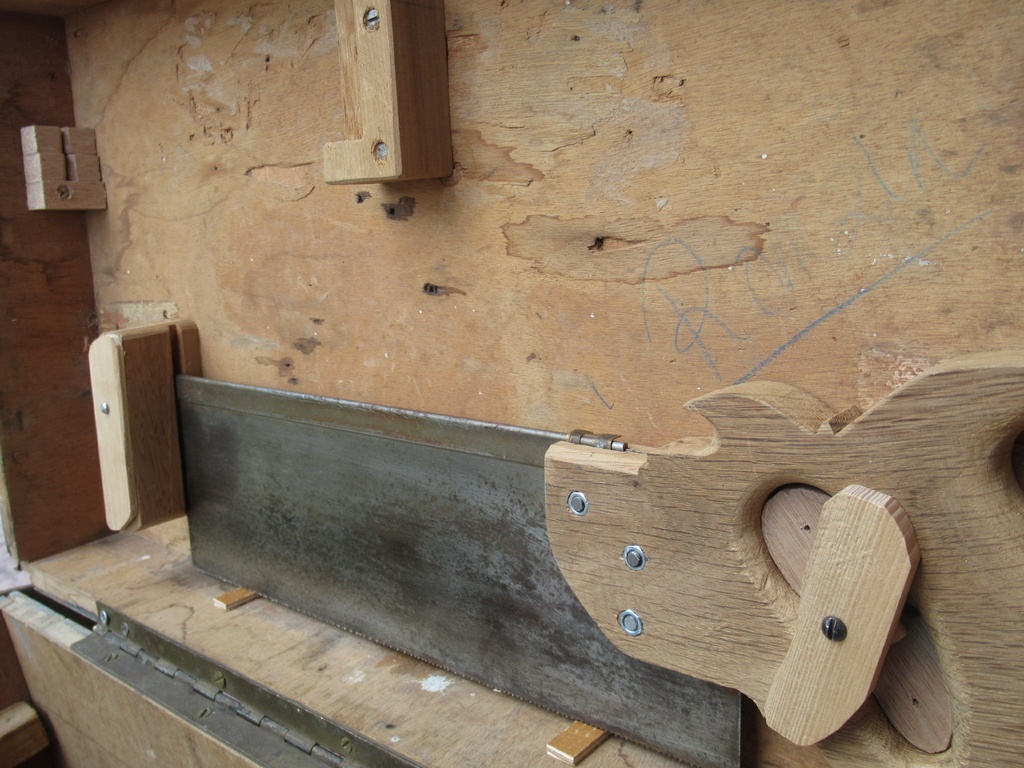

Après avoir décidé comment agencer les scies, confection des pièces de maintient en Thuya et Fromager.

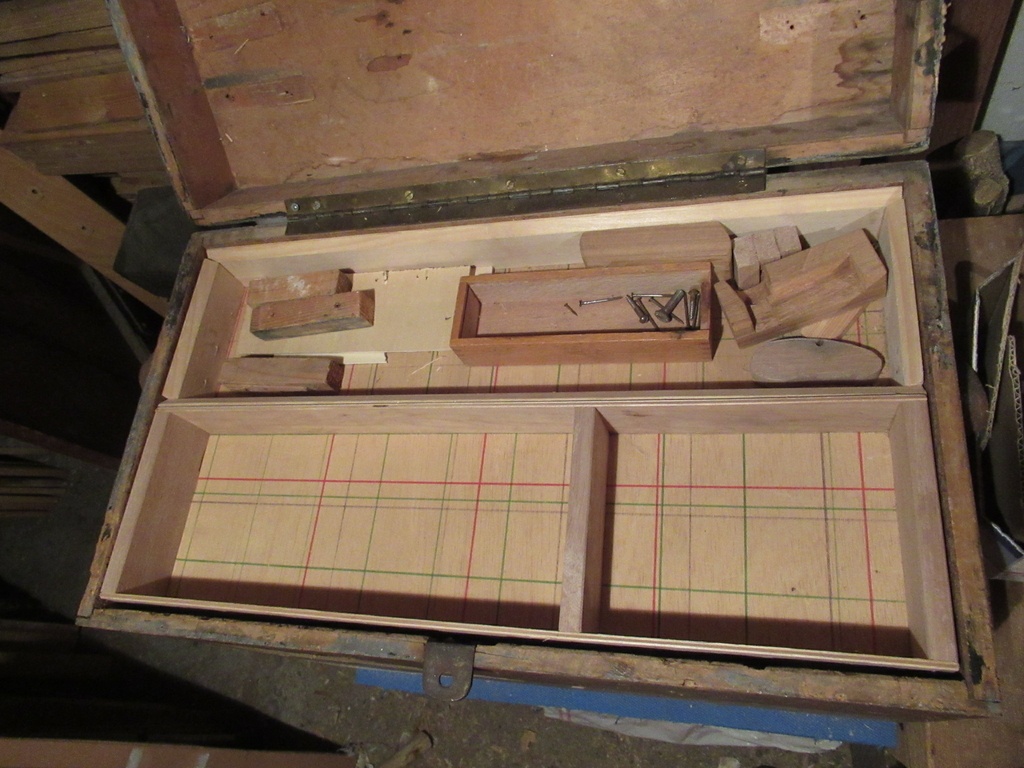

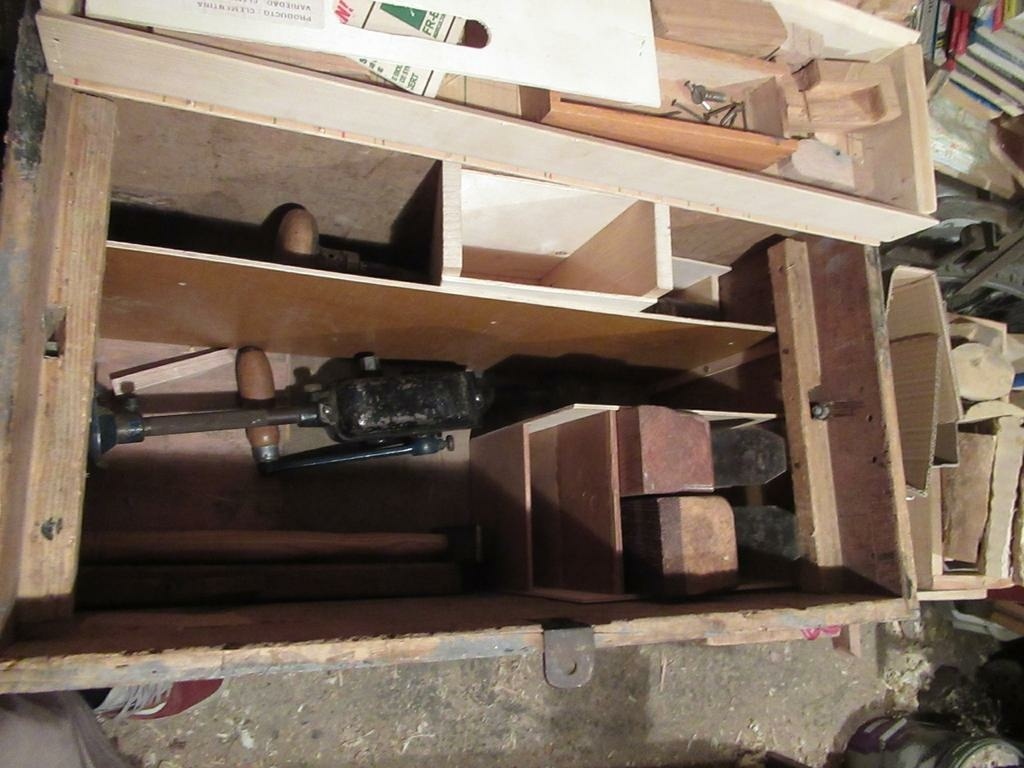

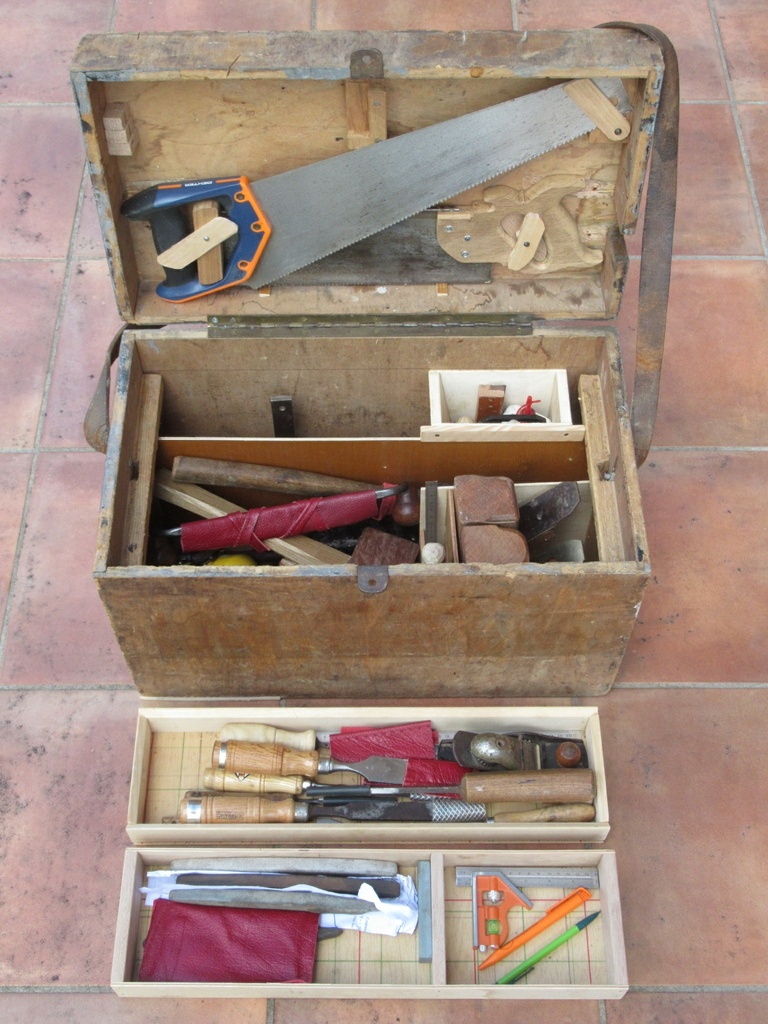

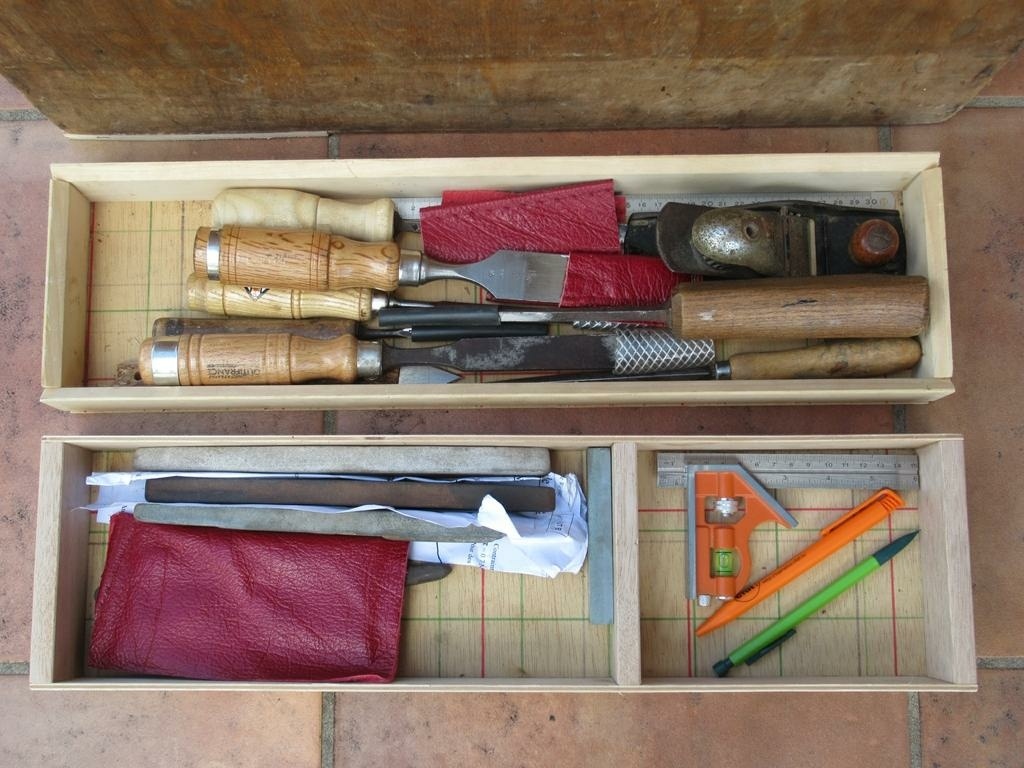

Les tiroirs

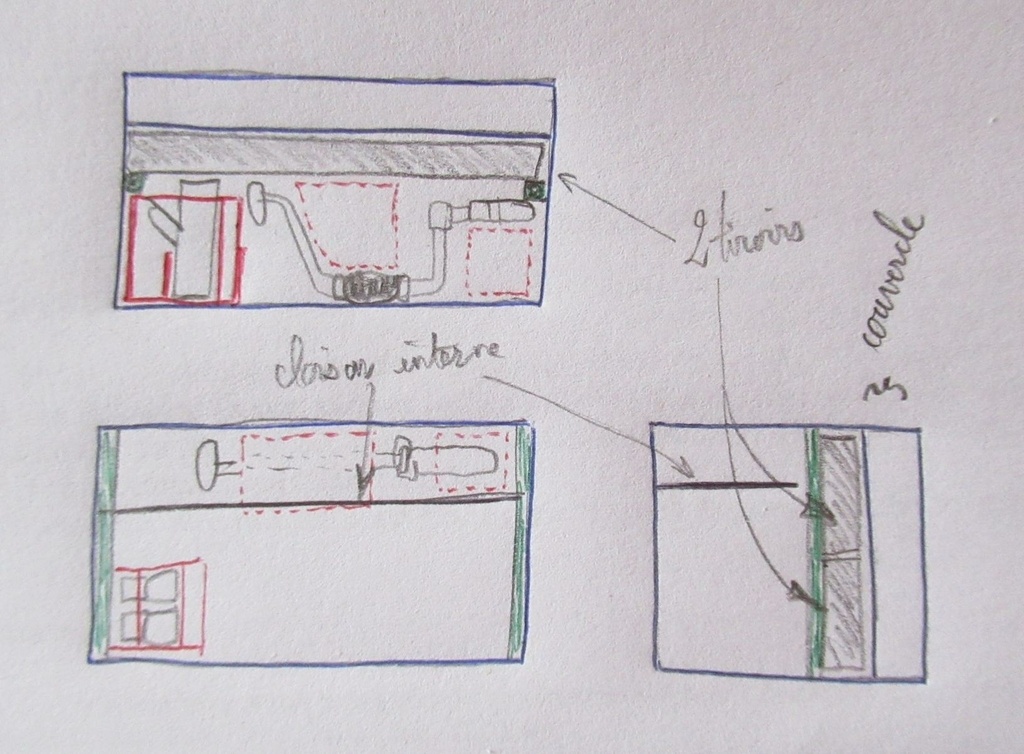

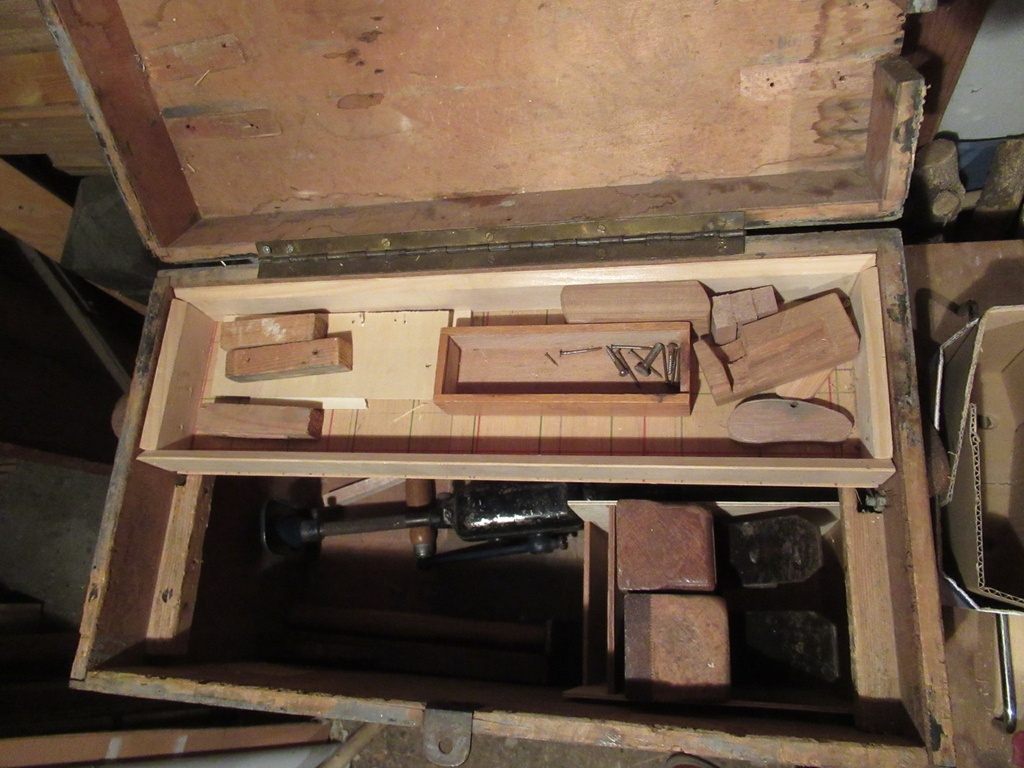

Au départ j'étais parti pour faire un seul tiroir, coulissant d'avant en arrière.
Et puis dans ma lancée j'en ai fait deux.
Au pire si le second me gêne (car il empêche le premier de coulisser!), je ne le prendrai pas.

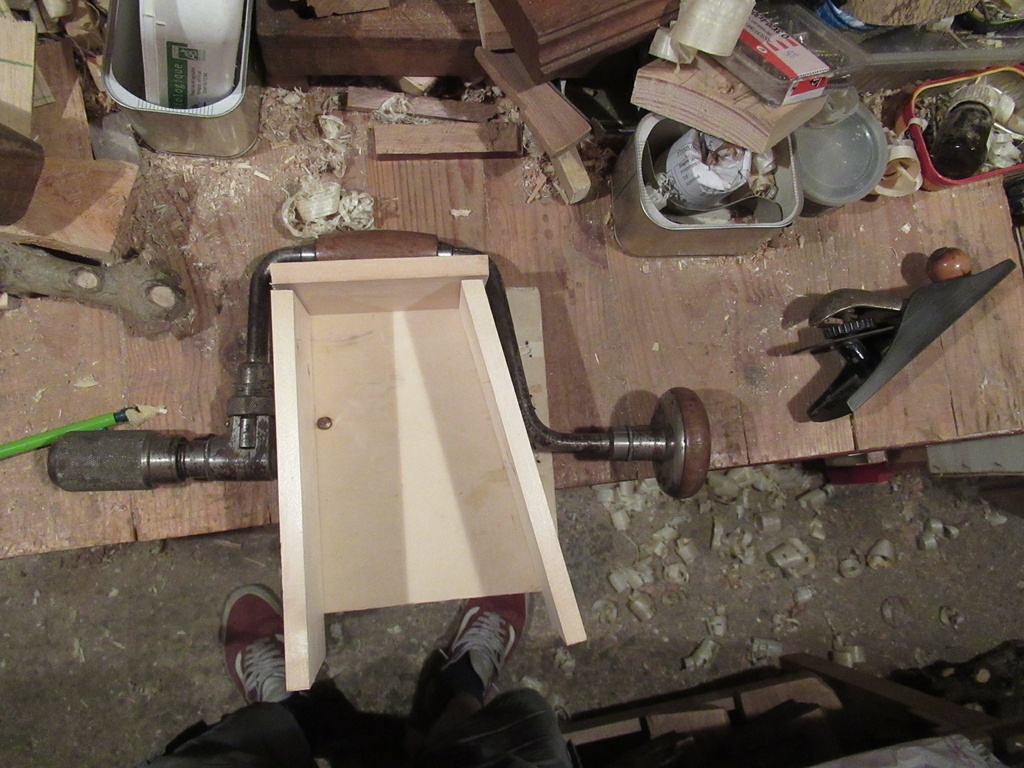

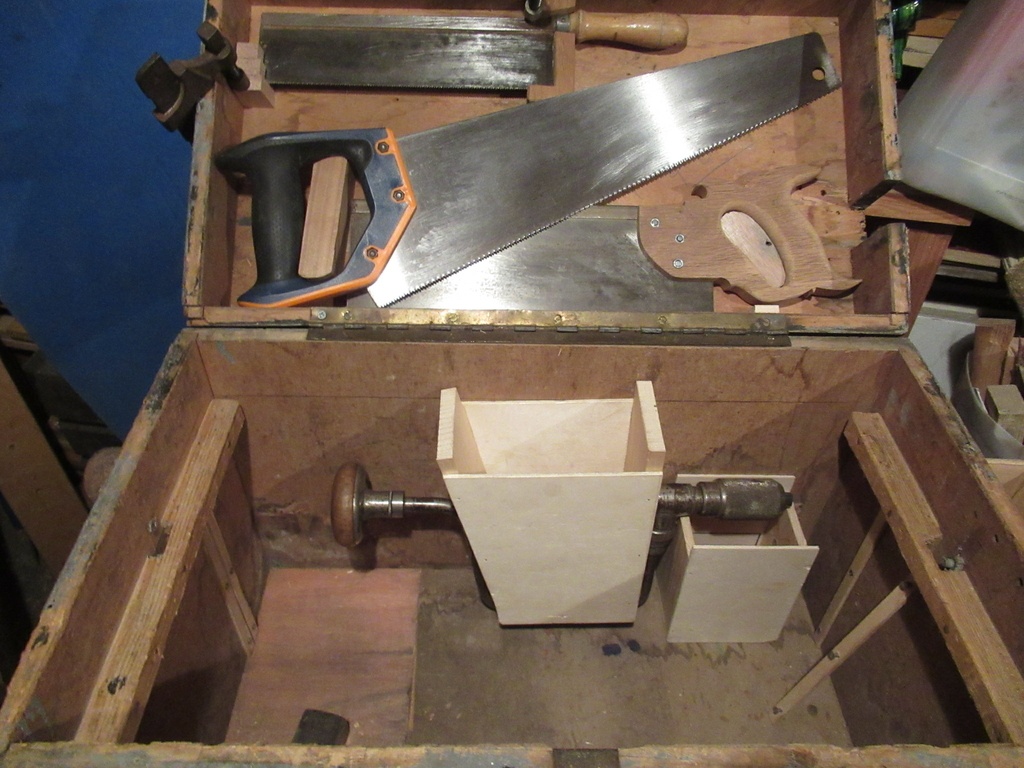

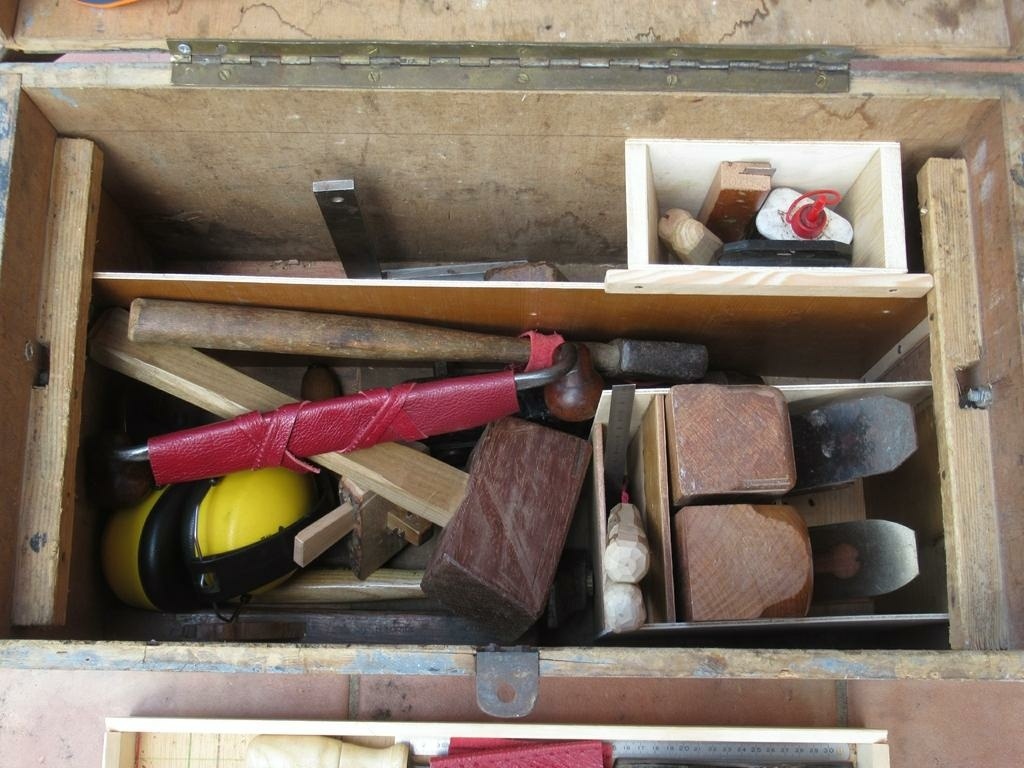

Le vilebrequin et ses boîtes

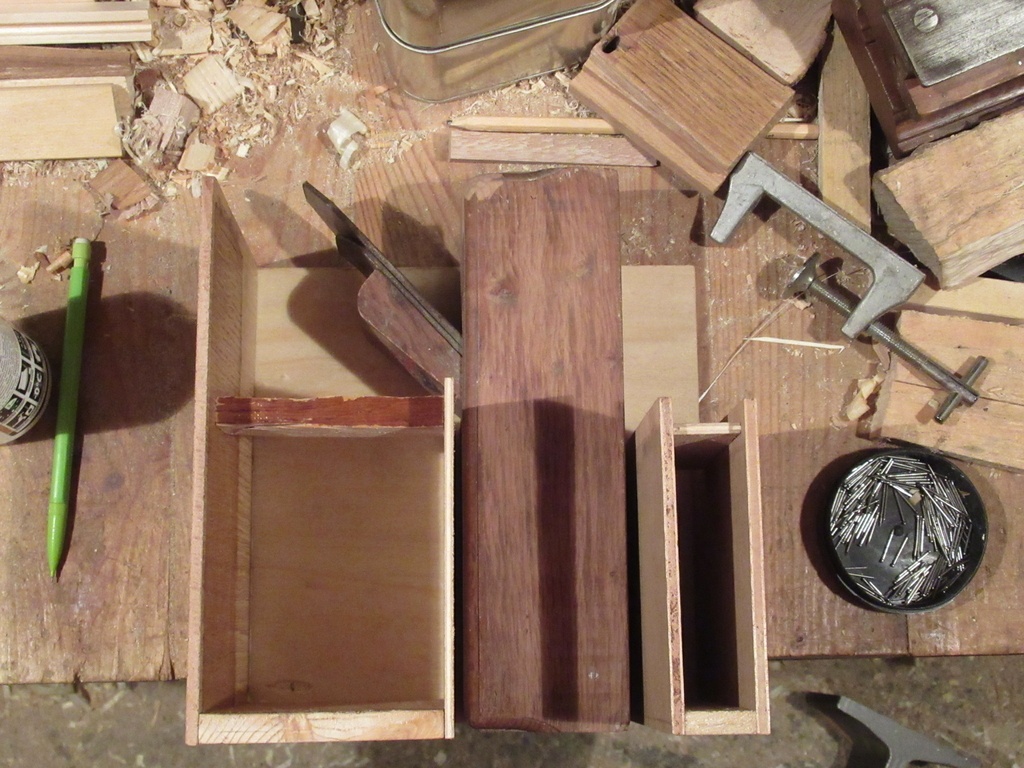

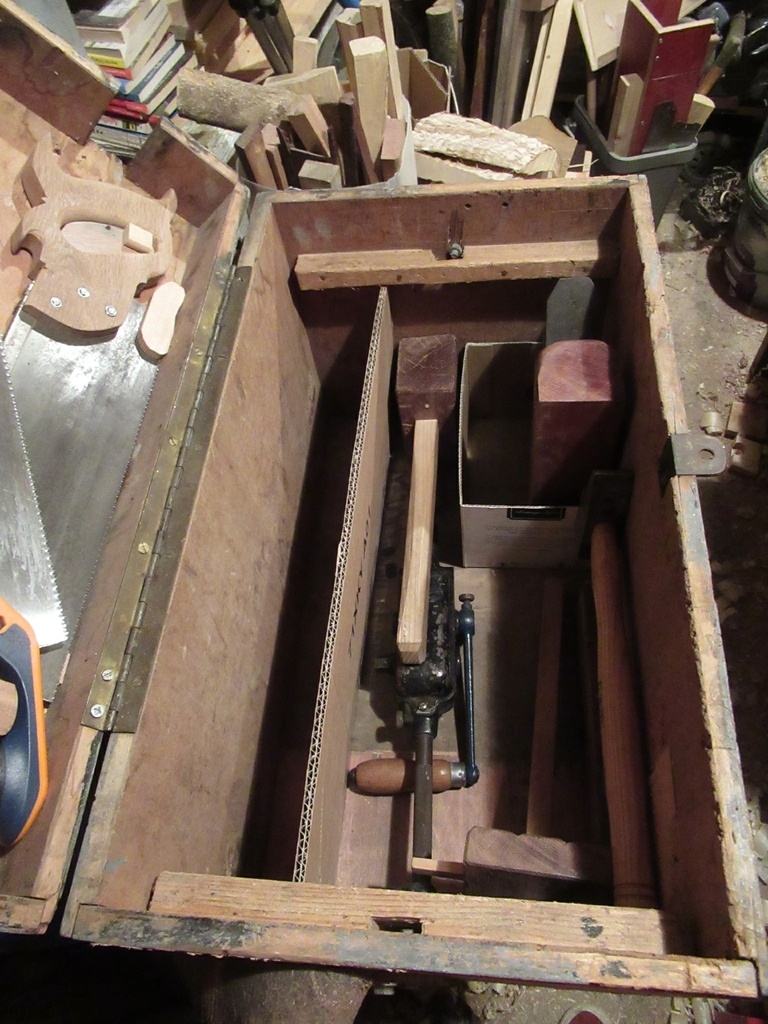

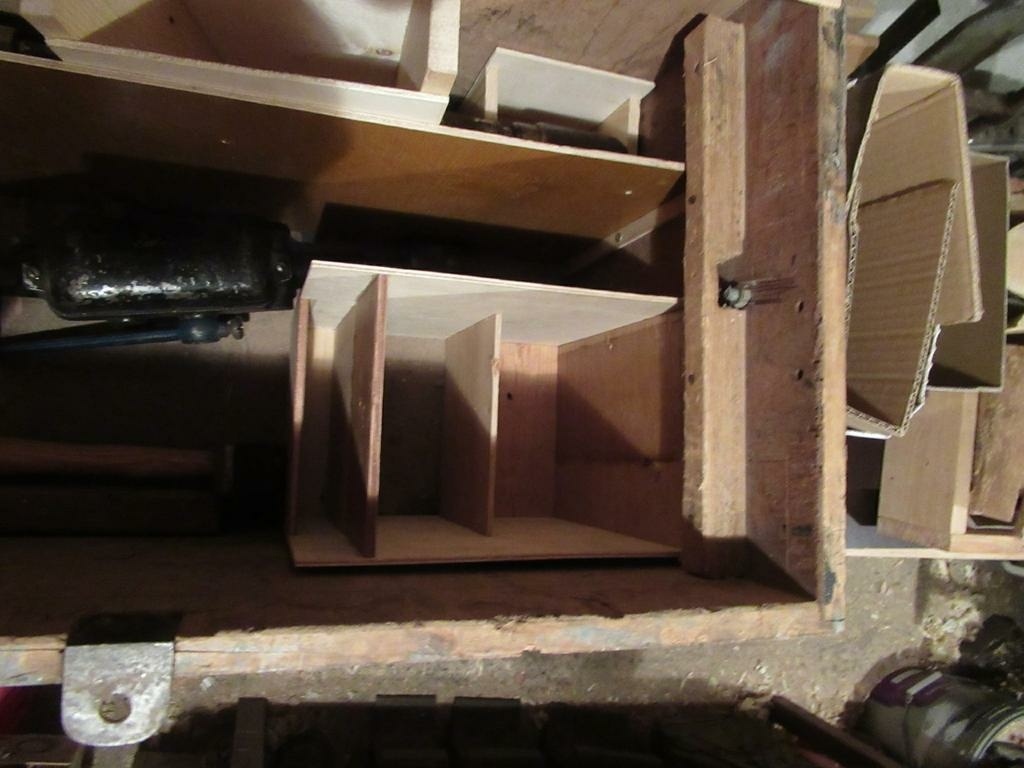

Pour l'agencement du fond de la caisse, j'ai d'abord fait des essais avec du carton, pour voir comment je pouvais ranger les différents outils que je souhaitais mettre.

Le vilebrequin est logé entre deux boîtes:

  1. une petite sous le mandrin;
  2. une plus grosse vient remplir le U du vilebrequin.

Boîtes collées et clouées.

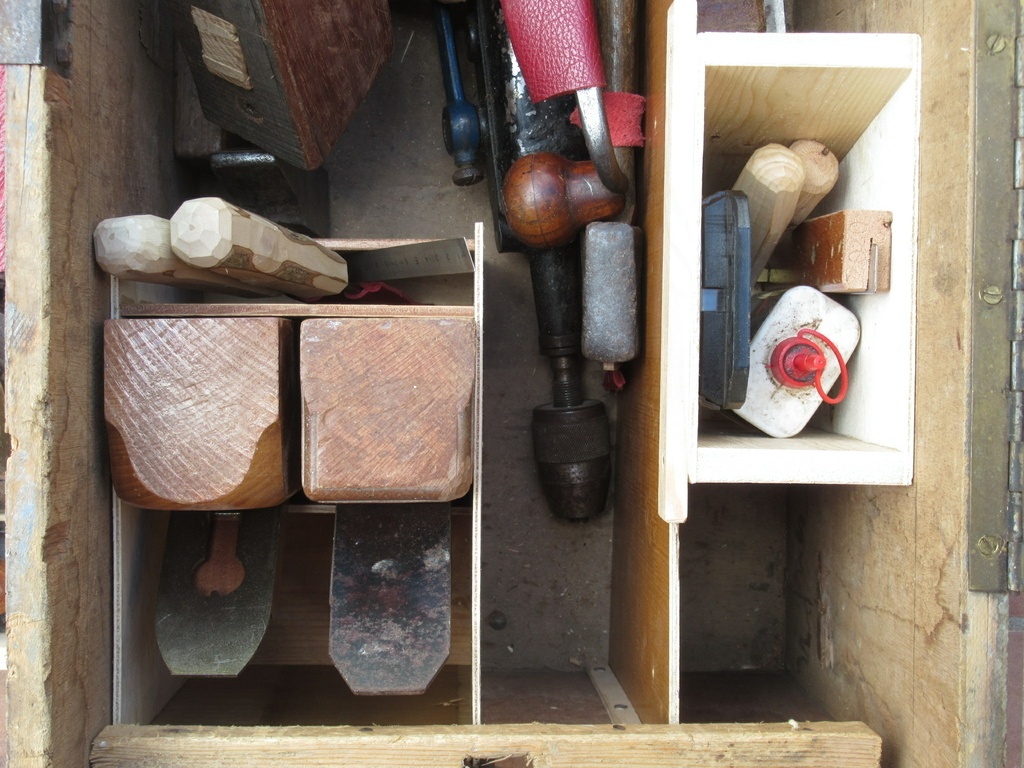

La boîte à rabots

La caisse était réfléchie: les rabots tiennent debout et affleurent le dessous des tiroirs ! C'est optimisé, on ne pouvait pas faire plus juste (23cm de haut).

Mettre les rabots debout me va bien:

  • les arêtes tranchantes sont protégées (pas posées au fond de la caisse);
  • ils sont ainsi faciles à attraper et ranger.

La boîte permet d'utiliser tous les espaces (sous la coulisse des tiroirs et sous les fers). On trouvera bien des choses à ranger dans ces logements !

Finitions

Il me reste à :

  • recoller certains coins,
  • boucher une ouverture sur le côté du couvercle,
  • installer des coins de valise métalliques pour protéger la caisse,
  • et trouver la finition à appliquer (des idées ?).

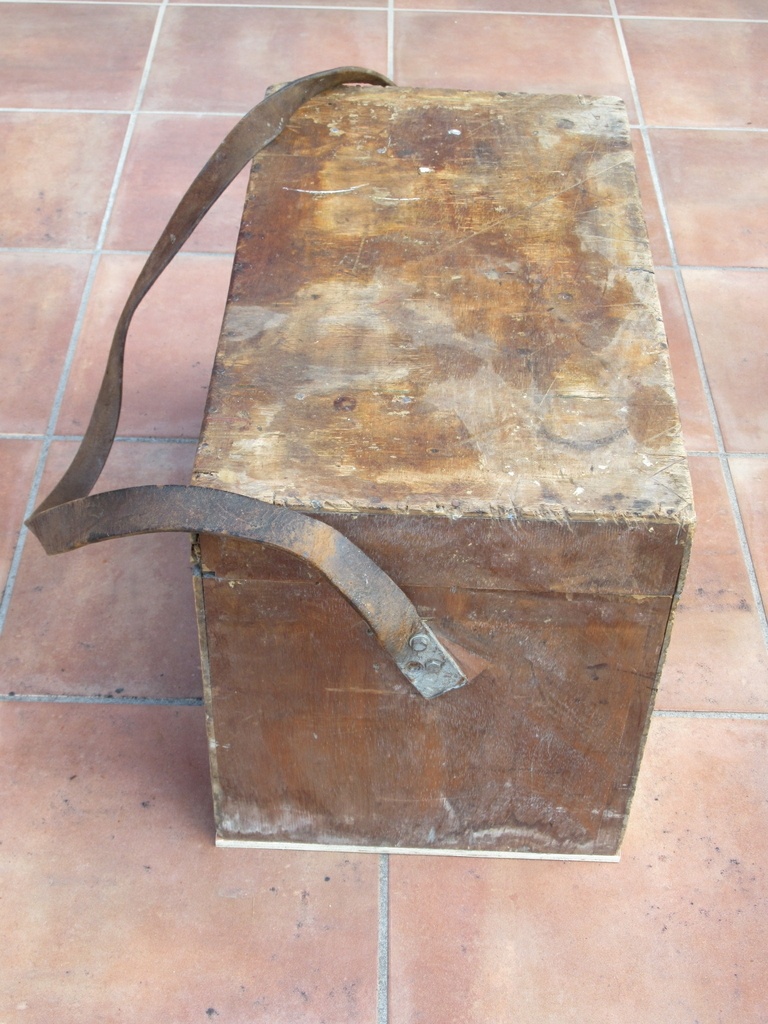

Transport

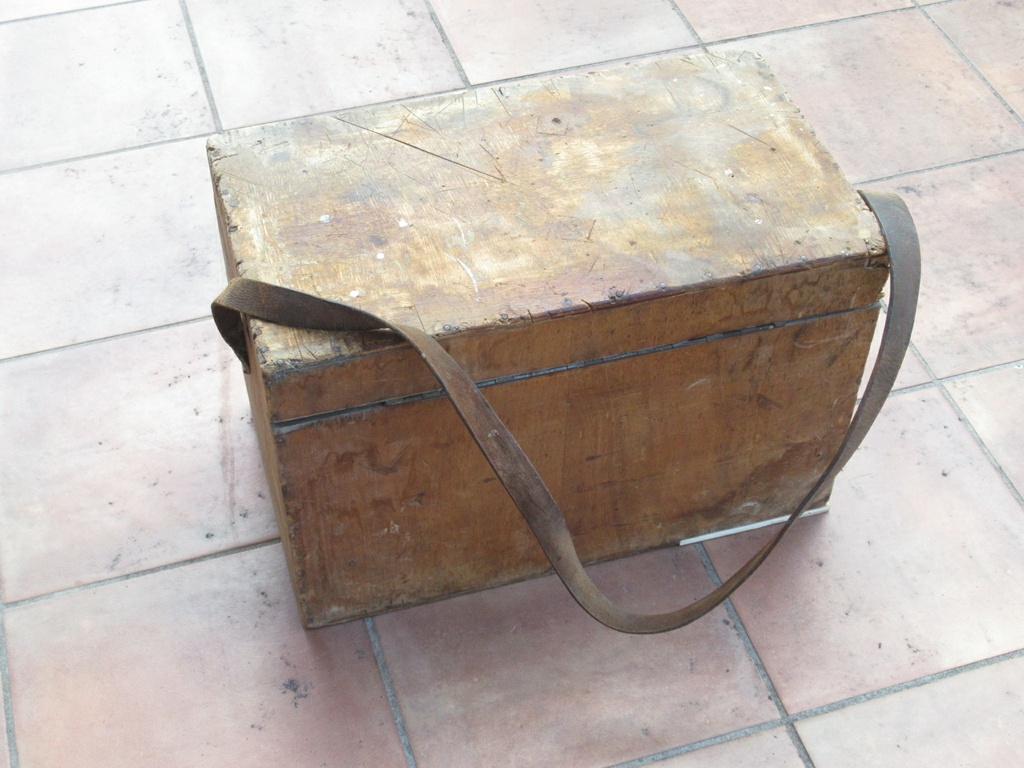

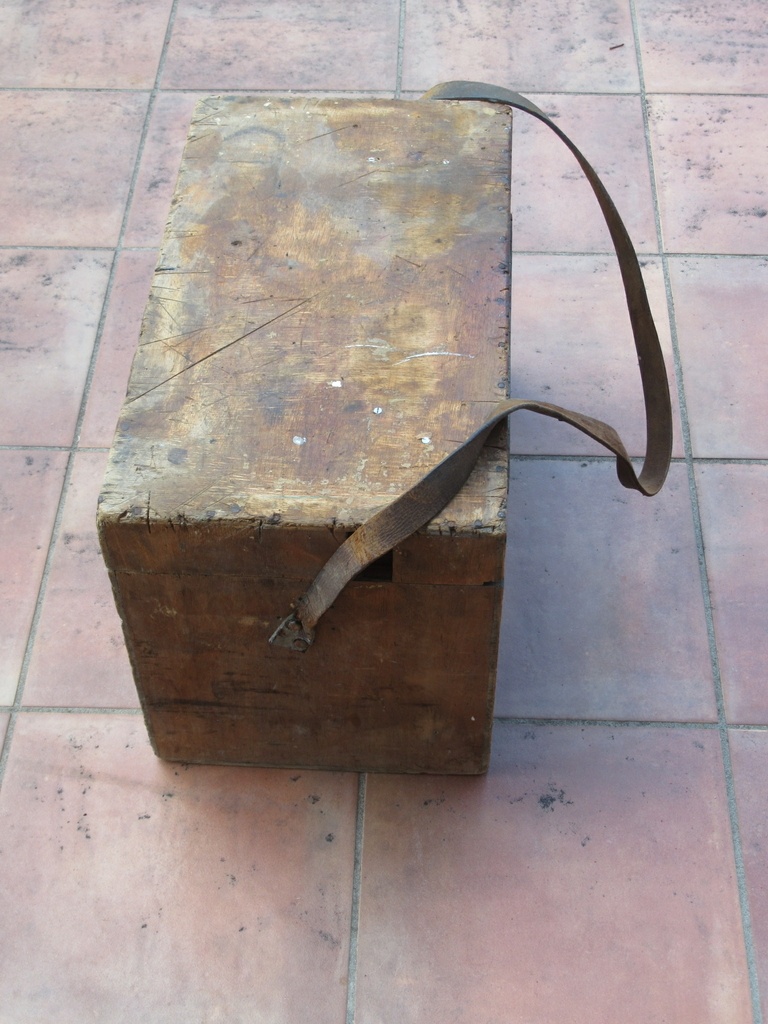

La sangle en cuir de transport fonctionne bien , c'est juste lourd 💪!
Permet, avec la sangle sur l'épaule, de porter la caisse dans le dos, en travers. La largeur de la caisse passe dans un encadrement de porte (faut juste pas cogner le dormant, au risque de tout arracher 😉).

Environ 19kg outils compris (cf premières photos), faut faire attention au dos.
8kg à vide (à vérifier, le pèse personne utilisé ne m'inspire pas du tout confiance)

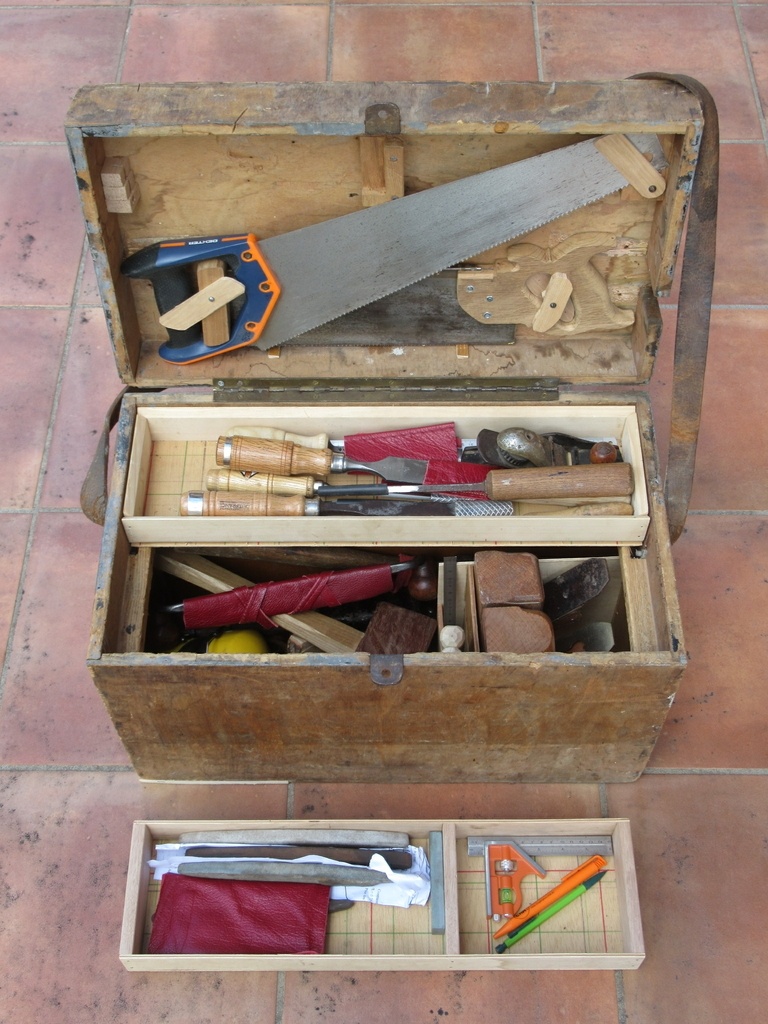

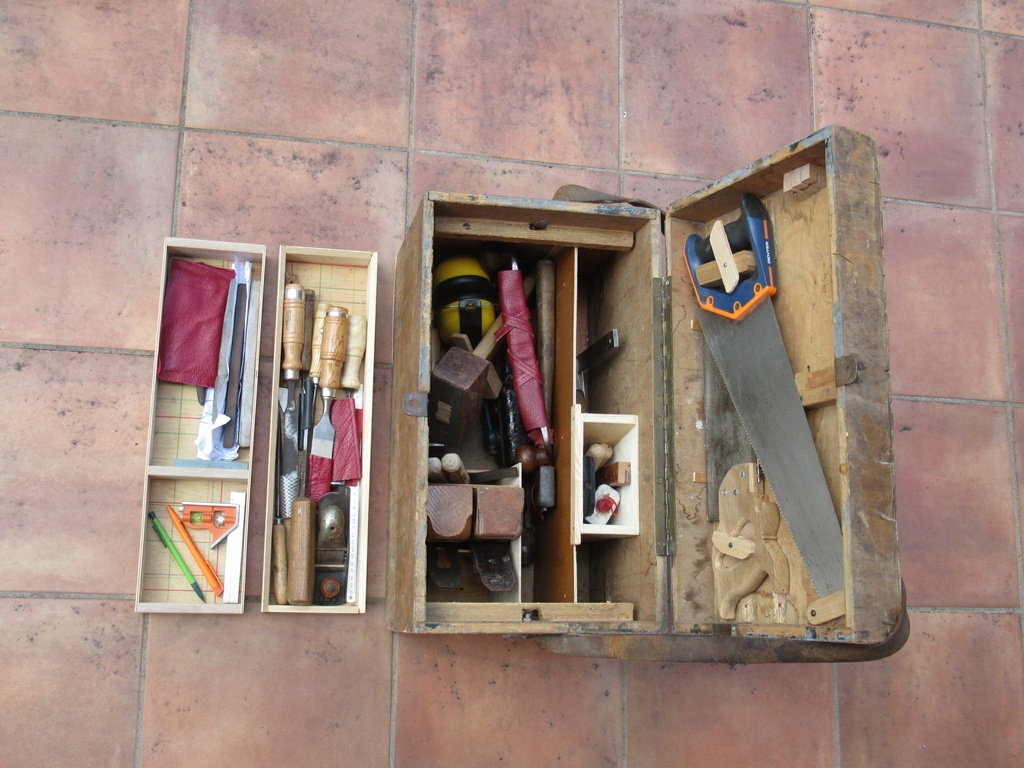

Et on peut déjà mettre un paquet d'outils dans cette caisse !


Et quelques photos de détail pour finir:


Discussions

dneis  a publié la création "Restauration et agencement d'une caisse à outils de menuisier".
il y a 10 mois
JeffBurlu
( Modifié )

Elle est chouette cette boite à outils ! Et bien pensée déjà à l'époque et re-bien pensée (ou bien repensée ?) par toi 😉
Un détail : changé le manche de ta scie pour en faire un en bois ça ira bien avec la jolie caisse 😀

dneis

Merci.
Le pire c'est que j'ai une poignée toute neuve en bois qui n'attend qu'une lame de scie! Pourquoi pas. Bon, elle fonctionne très bien aussi avec sa poignée en plastoc.

Jean Galmot
( Modifié )
NicolasM
( Modifié )

Comme quoi y a pas que les japonais qui ont des caisses a outils en bois 😅

dneis
( Modifié )

loin de là, en effet 😉

J'ai collecté un certain nombre de photos de caisses à outils en bois, il faudrait que je les range et que je trouve un moyen organisé de les présenter...

fab83
( Modifié )

a chaque fois que je vois une caisse a outils dans le genre je ne peut m’empêcher de repenser à la tronche qu'avais tirer un de mes poseurs quand le boss lasser de l'entendre se plaindre de ne pas avoir de caisse lui avait sorti sa vielle caisse fabriquer dans sa prime jeunesse lors de son apprentissage. Autant dire qu'il n'avait pas compris l'objet avec lequel il se retrouvait et encore moins la leçon que tentait de lui donner le patron 😁
en tout les cas elle est bien belle cette boite et on sent qu'elle as vécu et qu'elle vivra encore grâce à toi

dneis
( Modifié )

et il voulait quoi le poseur si c'était pas une caisse ??

fab83

Oh il voulait une caisse légère ou un sac mais bon ct un jeune le patron le lancer en solo avec véhicule et plus de 2000 euros de matos flambant neuf il s'attendait à autre chose que "ha mais j'ai pas de caisse ?!"
Alors il lui as sorti sa caisse en lui expliquant que qd lui avait commencé c'est la première chose qu'il c'etait fabriqué un choc de génération 😁

J62
( Modifié )

Une vraie caisse de menuisier! J'ai encore celle de mon père (qui est un peu plus grande)
Le style de compartimantage est le même .Elle est en peuplier (massif) donc relativement légère.Je la présenterai prochainement sur ADB.

dneis

ah oui, avec plaisir, présente la !

stefchrys
( Modifié )

Cela me rappelle ma première caisse à outil que j'ai fabriqué dans le cadre de mon apprentissage en peuplier,je l'ai toujours mais je m'en sert quasiment plus, tu viens de me redonner l'envie de l'utiliser!
Fais gaffe je vois tu commence à mettre des lanières de cuir sur tes outils, ca sent le fetichissme :D

dneis

Ah je suis déjà fichu 😉, je suis maniaque de la protection des tranchants...

Niouniou
( Modifié )

dneis il faut que tu nous montres de plus près les différents systèmes (j'ai vu aussi une chute de tuyau pneumatique armé sur un ciseau!), comment tu maintiens ton cuir autour des ciseaux ?
Edit d'un quart d'heure plus tard : j'ai ouvert le lien du commentaire du dessus... J'ai ma réponse!
Et j'ai oublié : c'est quoi, dans le compartiment du haut, à gauche, des pierres d'affutage très fines ?
Belle restau et belle réutilisation!
Et j'oubliais encore : pourquoi vilebrequin ET chignolle ? L'un te sert pour les prétrous ou trous, l'autre pour visser ?

dneis
( Modifié )

Niouniou le bout de tuyau translucide, ça marche bien pour protéger les ciseaux car ça tient bien en place. Mais il faut trouver le bon diamètre adapté à la largeur du ciseau.

Les étuis en cuir tiennent un poil moins bien sur les ciseaux, tout dépend de l'ajustement. Maintenant j'arrive à les faire assez serrés.

Les pierres sont des pierres à faux, là j'avais des haches et une plane à affûter. Je compte pas les prendre à chaque fois.

J'utilise le vilebrequin pour les gros perçage, avec des mèches torses.
La chignole (=porte-mèches) me sert pour les perçages en dessous de 10mm, et pour le vissage (très efficace, fort couple).

trente six seb
( Modifié )

Un casque antibruit ??!? Tu as des vilebrequins à percussion ?? Tu tournes aussi vite que ça ?? 😁

J'adore les caisses, les boites en tout genre et celles ci est superbe. Tu l'as bien adaptée à son époque.

Petite question : keskecé ces lignes rouges et vertes ??

dneis

Merci. Je ne sais pas encore quelle finition j'applique à l'extérieur. Au départ je pensais peinture, mais ce serait dommage. Je penche plutôt pour vernis incolore pour l'instant...

Non, il a pas la percussion ce porte-mèches...

Je prends soin de mes tympans et des fois le marteau ou la machine à meuler ça fait trop de bruit pour mes petites oreilles sensibles. Alors j'ai ça sous la main...

CP de récup, je ne sais pas ce que sont les lignes de couleur.

dependancesbois
( Modifié )

dneis ah la finition !
J'ai le même soucis pour la mienne, j'hésite.
La peinture comme préconisé ça m'embête.
Je pense à un vernis marine.
Ça doit tenir a toutes les contraintes normalement.

trente six seb

Il y a des bruits de lime ou de scie à métaux très désagréables aussi. Je mets le casque aussi dans ces cas-là.
Pour la finition, je n'ai pas trop d'avis. Dans les ateliers j'en ai vu des anciennes peintes ou plus récentes sans finition.

benjams
( Modifié )

mais il manque le darex 500 dans ta boite à outils !

Un truc qui me surprend toujours c'est le nombre d'outils similaires dans ce genre de lots... 5 rabot, 4 Guillaumes, 3 vilebrequin... mais quel utilité est-ce qu'il pouvaient bien en avoir ? Ils faisaient tourner un atelier avec ça ? Parce 2 rabots ça se justifie si on en veut un pour recaler + un pour replanter, ou un grossier et un pour la finition, mais la, 5 🤔 c'est peu comme les darex 110, c'est un peu trop courant...

dneis

mais il manque le darex 500 dans ta boite à outils !

Oui, là je suis parti en vacances quelques jours et je l'ai prise avec moi. Et j'avais pas besoin de long rabot.

Mais j'y réfléchis. Il faut que je regarde si un riflard (en bois) rentre dedans ou pas. Je ne me souviens plus de leur longueur, je regarderai en rentrant.

c'est le nombre d'outils similaires dans ce genre de lots

C'est vrai, il y a très souvent des doublons.
Une possibilité : fin de carrière, le type à aussi accumulé les outils, d'où les doublons. Après, là il bossait dans un service d'entretien dans un Epahd, ils étaient peut-être plusieurs...

A vrai dire, sur les 5, il y en avait deux à retaper (empiècement à refaire sur la semelle).

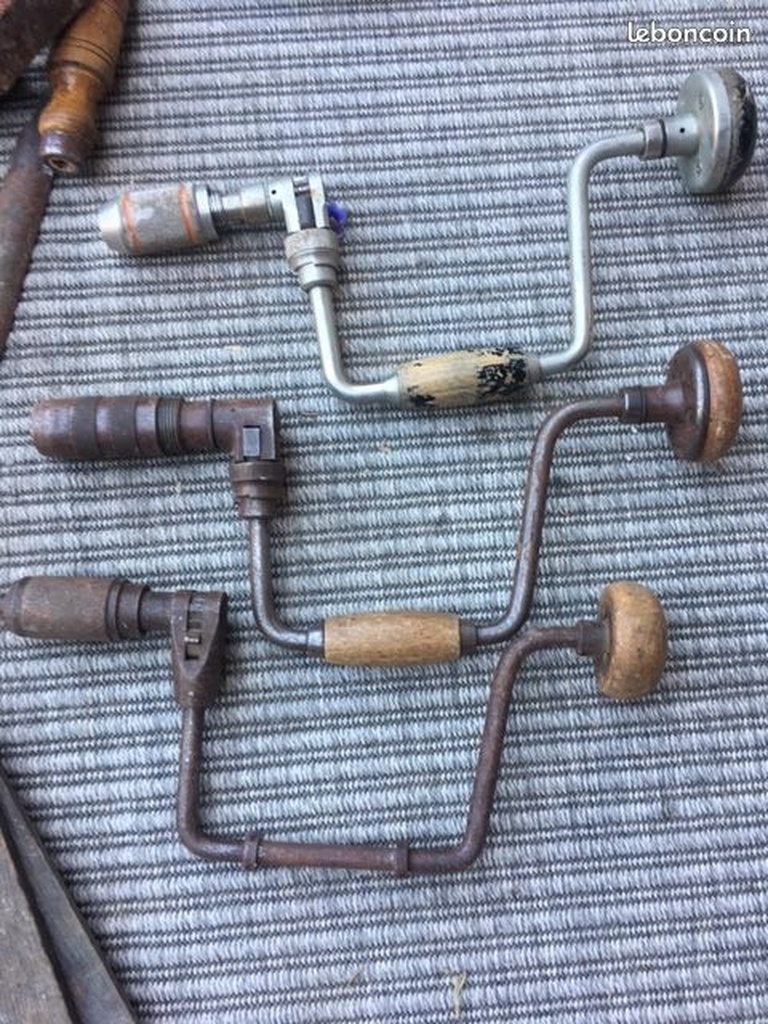

3 vilebrequins, avec bras de levier identique, donc là c'est pas utile c'est vrai. Je les ai revendu, j'en ai déjà !

benjams

Quoique si je réfléchis bien, dans ma collection d'outil je dois bien avoir 4/5 Guillaumes dont seulement 2 que j'ai déjà pris la peine d'affûter, je dois bien avoir 5 rabots bois dans différents états (bon, 7 si on compte mon stanley 35 et mon ulmia reformhobel ancien). Merci les lots d'outils...

Plusieurs vilebrequins doivent trouver une utilité pour percer/fraiser/visser sans changer d'outil au final...

Bon après le darex 500 est pas super utile dans une boite à outil à transporter de chantier en chantier. Personnellement, j'arrive pas à me rappeler de la dernière fois où j'étais pas dans mon atelier et je me suis dit "flute, j'aurais bien besoin d'un rabot plus long que ce rabot de paume". Ma caisse contient mon darex 500, mais c'est parce que je m'en sers plus comme armoire à outil

dneis
( Modifié )

benjams En effet, j'ai plusieurs porte-mèches et c'est bien utilis pour la pose de vis par exemple. Tu passes pas ton temps à dévisser le mandrin pour changer d'embout/mèches.

Pour les vilebrequins, c'est pas mal si tu en as de différents rayons, pour adapter le couple au diamètre du perçage. Seulement en France on trouve peu de choix. Les américains ont plus de dimensions (sweep, voir ce catalogue Stanley par exemple) disponibles.

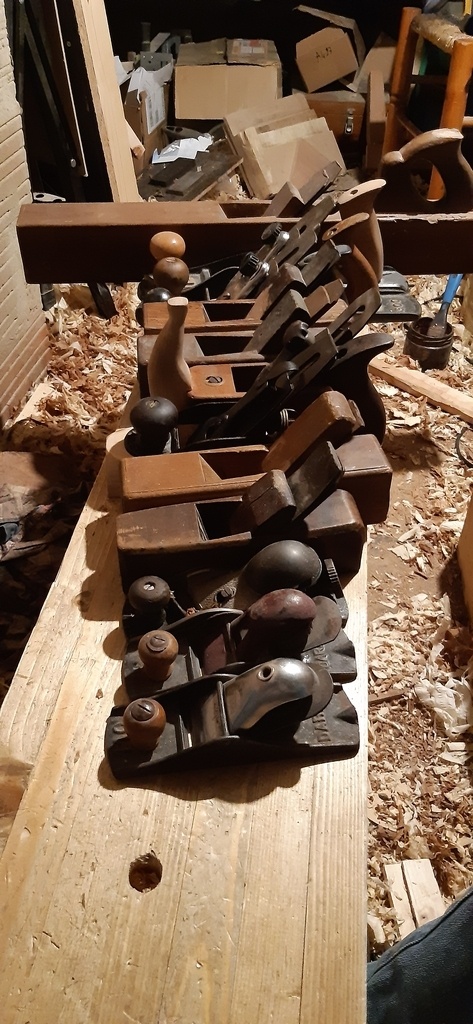

J'ai aussi un problème avec les rabots... J'ai mon préféré du moment, mais ça change régulièrement..

benjams

Je vois que j'ai une maladie similaire à la tienne, mais j'ai comme l'impression que tu es a un stade encore plus avancé

dependancesbois
( Modifié )

benjams dneis je vais en chercher 4 ce matin !

dependancesbois
( Modifié )

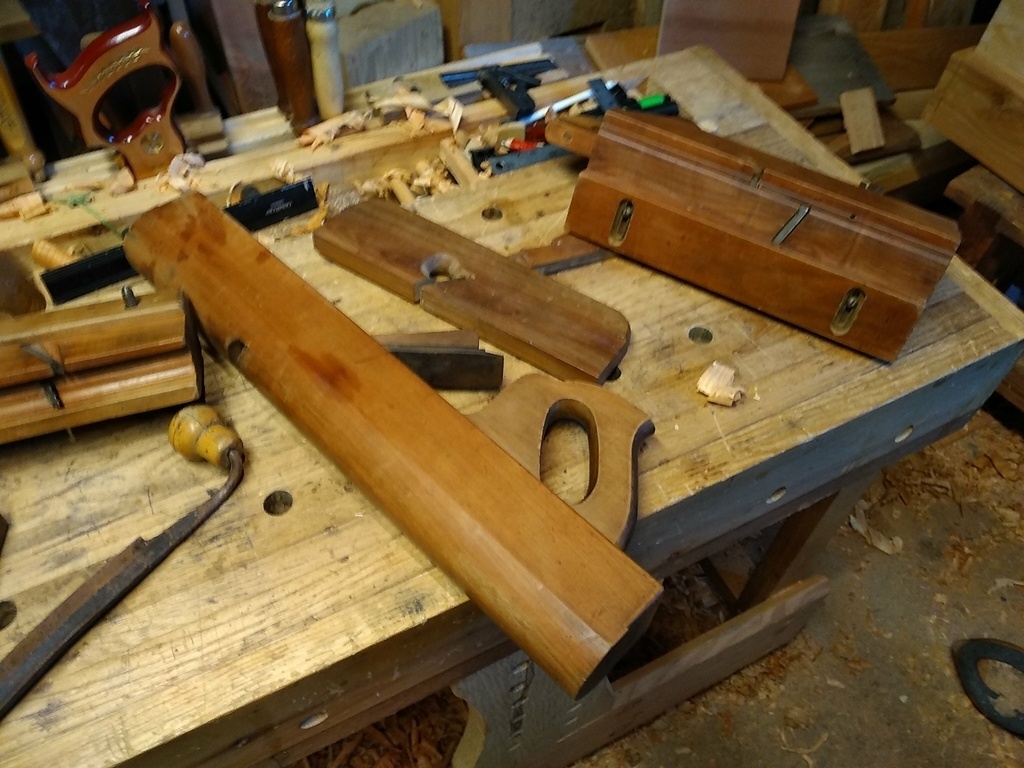

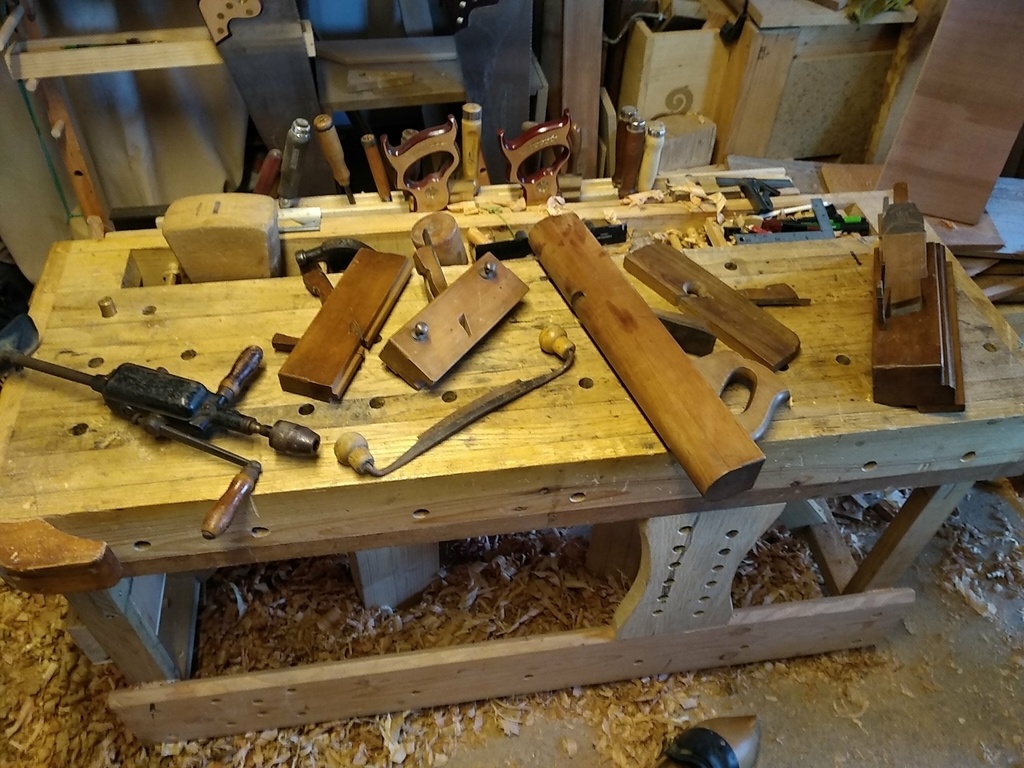

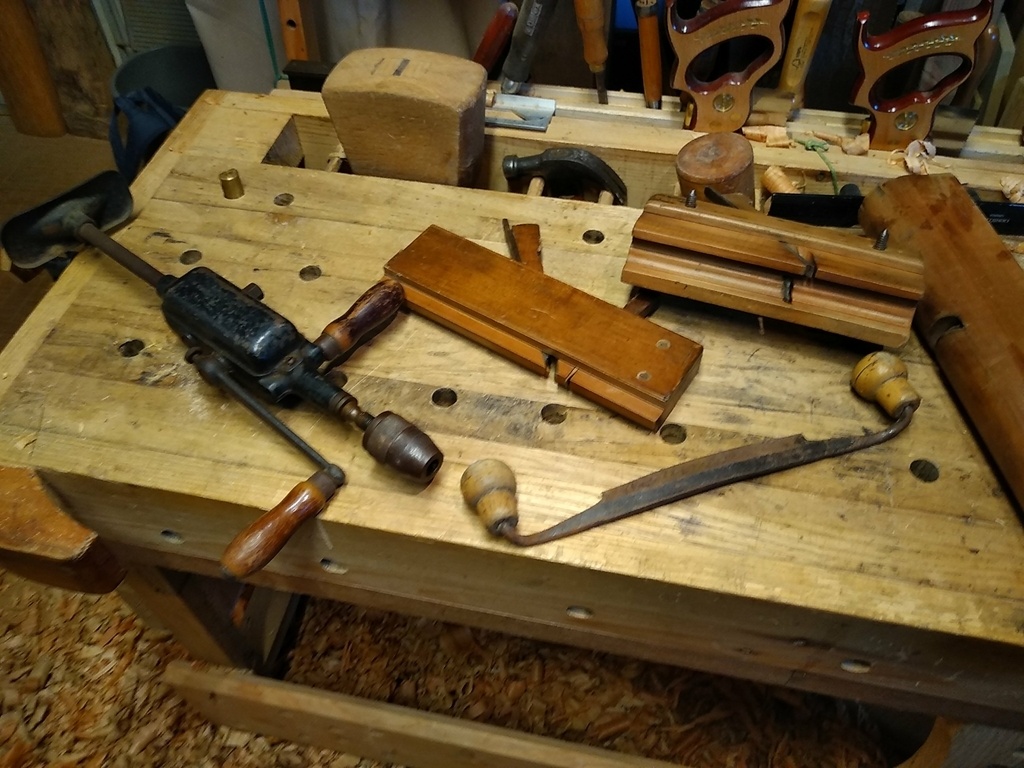

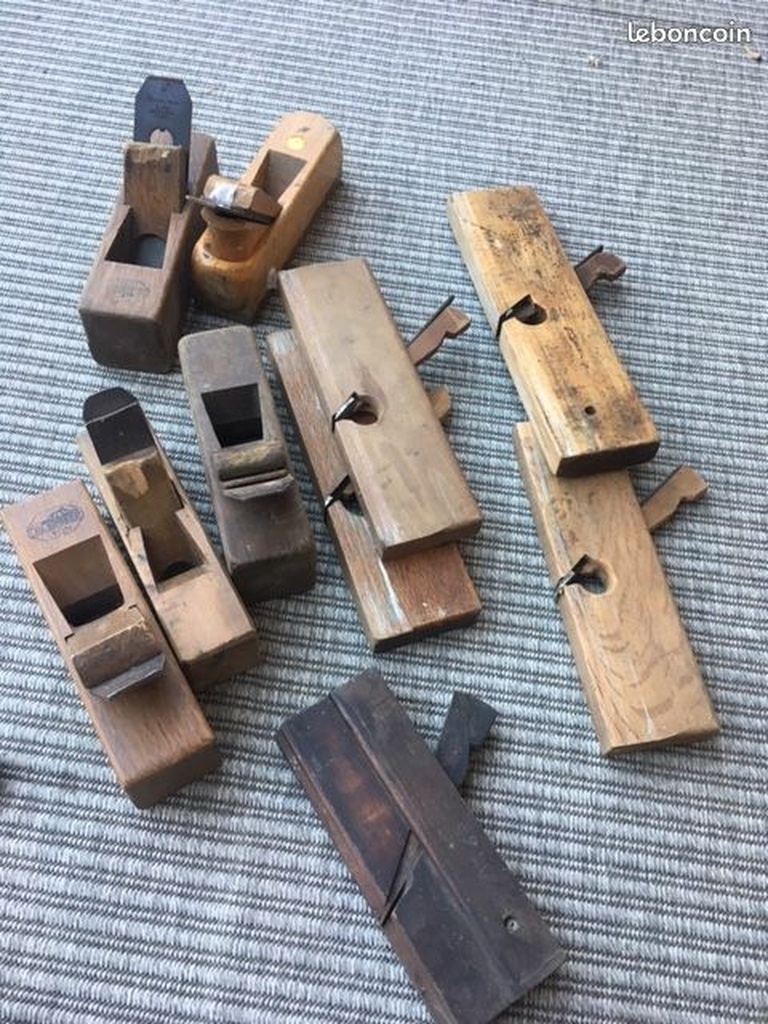

La pêche du jour : dneis le porte Mèche n'était pas prévu mais quand je l'ai vu ... Peugeot frères.

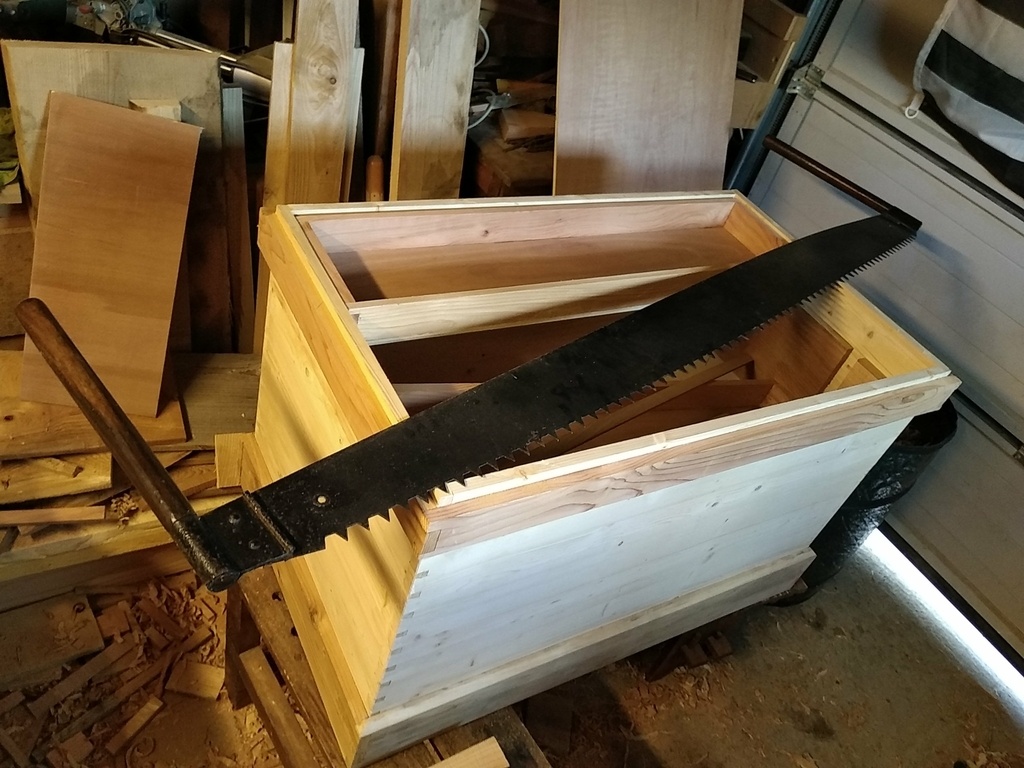

Et pour la scie ma caisse est trop petite ! Tout ça récupéré chez 3 vendeurs différents pour un total de 60 euros.

trente six seb

Belle prise le rabot à gueule de loup !!

dneis
( Modifié )

hop, lien vers discussion gueule de loup: ici.

Le rabot rond est le complémentaire de l'autre ?

Va falloir que je rajoute l'article sur les gueules de loup 😉

dependancesbois belles pioches. Voilà enfin un porte mèches sérieux. Le Val d'Or courant mais efficace. Une bonne lubrification est c'est repartit. Tu verras, pour visser avec un porte embouts il est top 😉 (et pour les perçages aussi).

C'est un rabot à plates-bandes à droite non ? Et l'outil à entailles, c'est bien pratique.

benjams

Quelle peut-être l'intérêt d'une gueule de loup aussi longue ? J'en ai que des courtes...

Belle plate-bande en tout casaq

dependancesbois
( Modifié )

dneis oui je vois la différence avec l'autre porte Mèche ! Y a pas photo !
Alors a droite oui un rabot a plate bande je pense.
A part le gueule de loup il n'y a pas de rond.
Il y a un Guillaume, et pour les autres a voir j'ai quelques interrogations.
Outil à entaille ?

dneis
( Modifié )

dependancesbois le premier est un outil à entailles (c'est à dire en bois de travers), les deux grains d'orge ne tranche les fibres avant que le fer n'enlève le copeau. Article entaille dans le dico de Justin Storck.

Je l'ai utilisé et j'en parle aussi dans cette réalisation

Le plate-bande est magnifique, et utile!

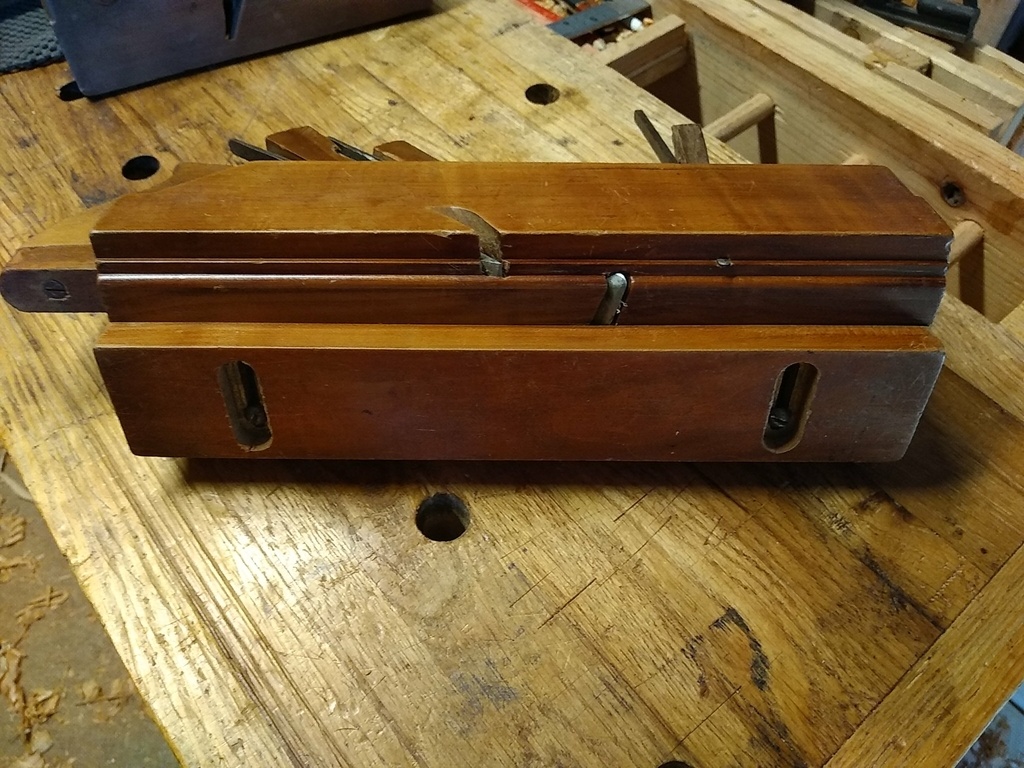

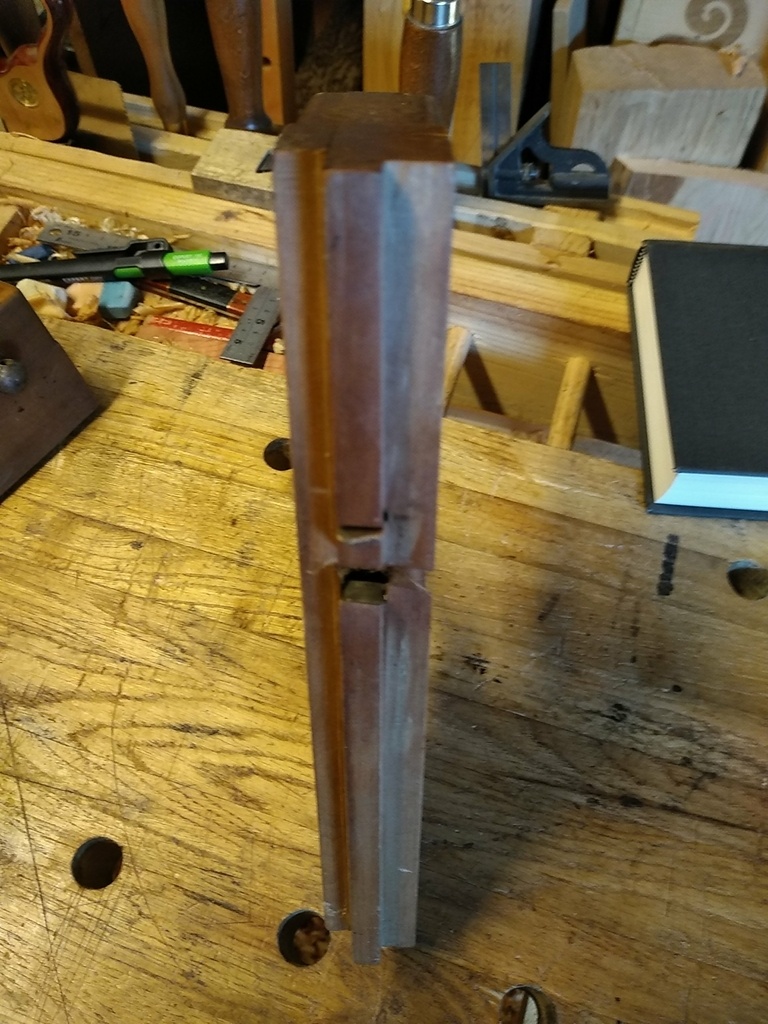

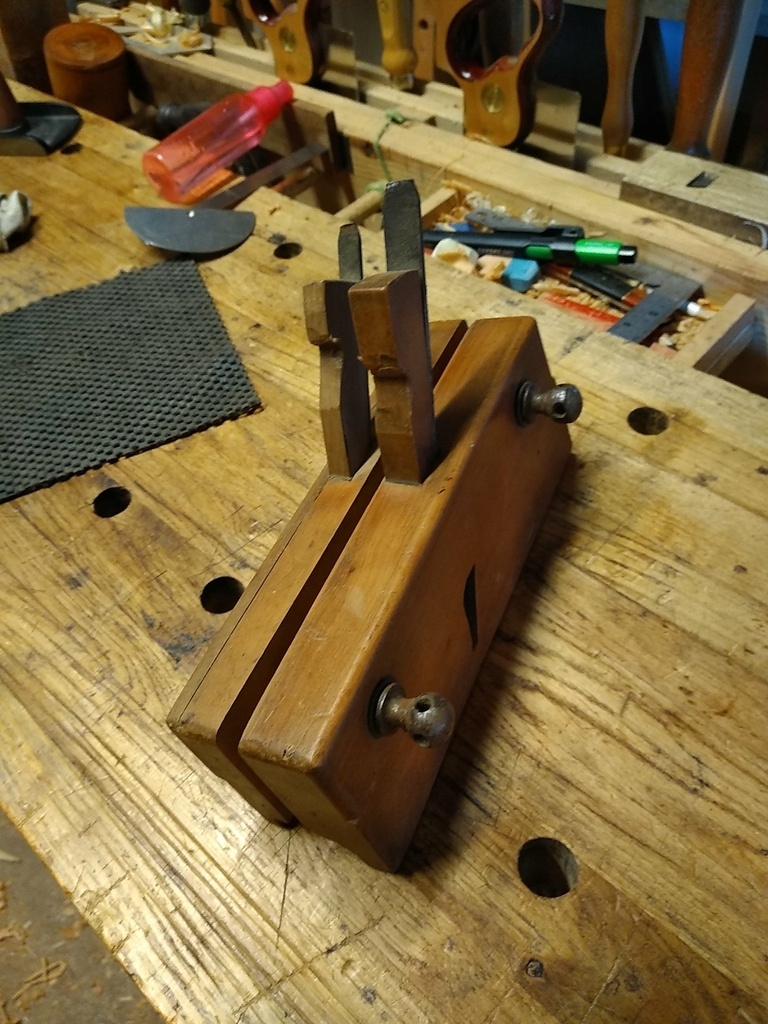

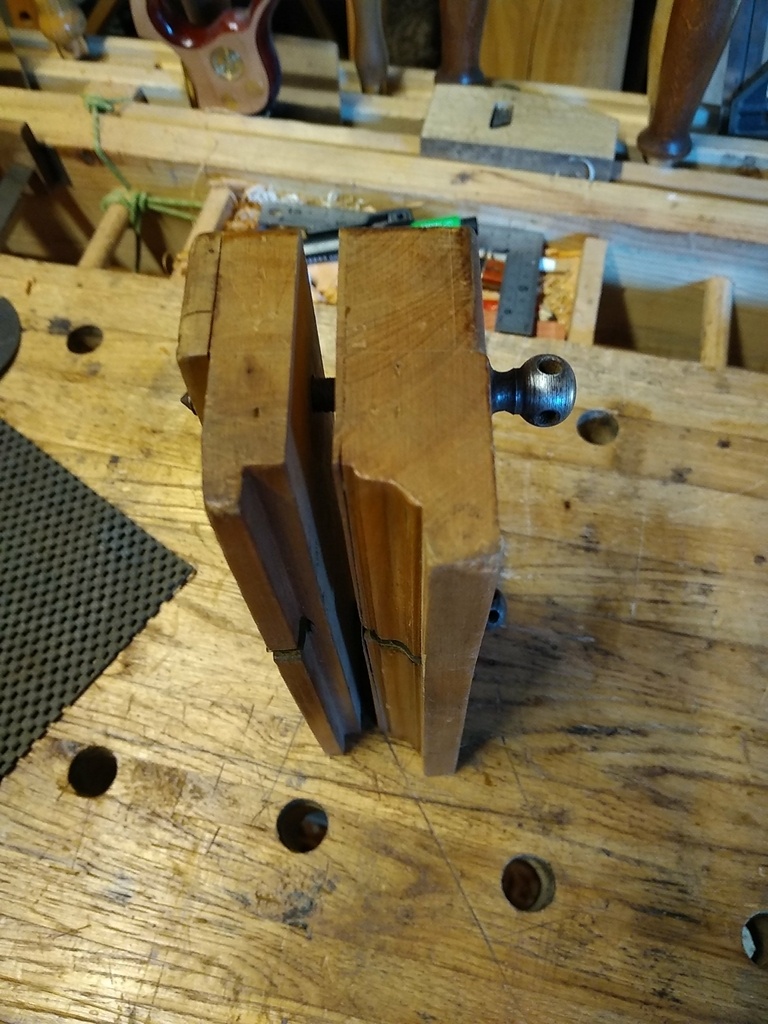

L'outil avec les deux vis est un prestum avec feuillure, pour tailler les croisées.

benjams en fait il n'y a pas de gueule de loup dans le lot de dependancesbois , c'est simplement un rabot rond long. Le gueule de loup comporte un conduit et un repos, qui permettent de guider l'outil et limiter la profondeur.

benjams
( Modifié )

dneis Ce qui ne dit à quoi ça sert 😉

J'ai aucune difficulté à reconnaître l'usage des autre outils, mais la varlope ronde à part faire des gueules de loups, je sèche. Le pire c'est que c'est pas la première que je vois, donc ça doit être un outillage relativement courant...

dependancesbois
( Modifié )

dneis merci pour les précisions !!!
Il est superbe ton feuilleret réglable, c'est typiquement ce genre de rabot que je recherche.
D'ailleurs sur les photos de lbc je croyais que c'était ça celui a plate bande.
Pour les entailles il va être super utile (cet après midi d'ailleurs).
benjams pour la varlope ronde elle va d'abord me servir pour faire comme sur la vidéo a 8'40 et après on verra !
youtu.be/6W1Im1yt4p0

dependancesbois
( Modifié )

Super caisse !!! j'en ai vu quelques unes aussi sur lbc, peut être à l'occasion aussi!
Même remarque que trente six seb : un casque anti bruit?

dneis

Merci. J'ai mis du temps à me décider à la restaurer, mais je ne regrette pas. Ça me permettra d'emporter mes outils sur les chantiers des potes, ils ont jamais ce qu'il faut 😉

J'aime pas les bruits de percussion (marteau sur enclume), ça fait mal à mes petites oreilles...
