ogib

Une caisse à outil


Depuis déjà un bon moment je cherchais dans le commerce la caisse à outil permettant de stocker plus d'outils tout en évitant les modèles où tout est stocké en vrac, finalement pratiques pour le transport mais guère plus.
Après avoir examiné des tas de modèles dans le commerce et sur internet, tous en plastique et pas très esthétiques, rien ne m'a vraiment convaincu.

La lecture de qq passages du livre "The anarchist toolchest" de Christopher Schwarz m'a finalement donné l'inspiration pour construire ce que je recherchais jusqu'à présent en vain.

La conception

J'ai donc commencé par dessiner le plan de la caisse idéale avec les objectifs suivants :

  • solide
  • capable de stocker tous mes outils de manière à peu près ordonnée
  • capable d'accueillir occasionnellement des outils stockés ailleurs (ex : un rabot, une visseuse)
  • transportable même si cela restera occasionnel

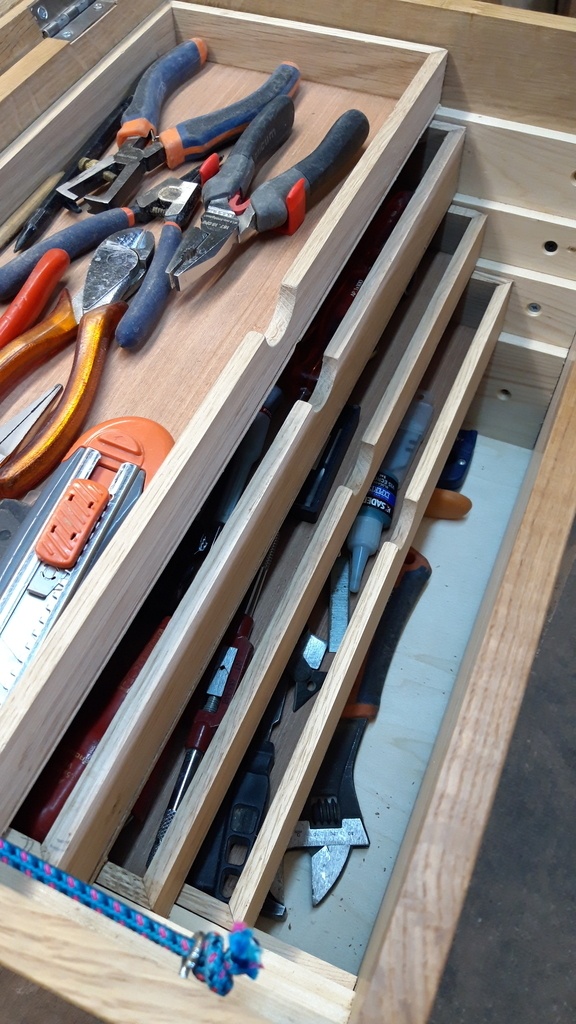

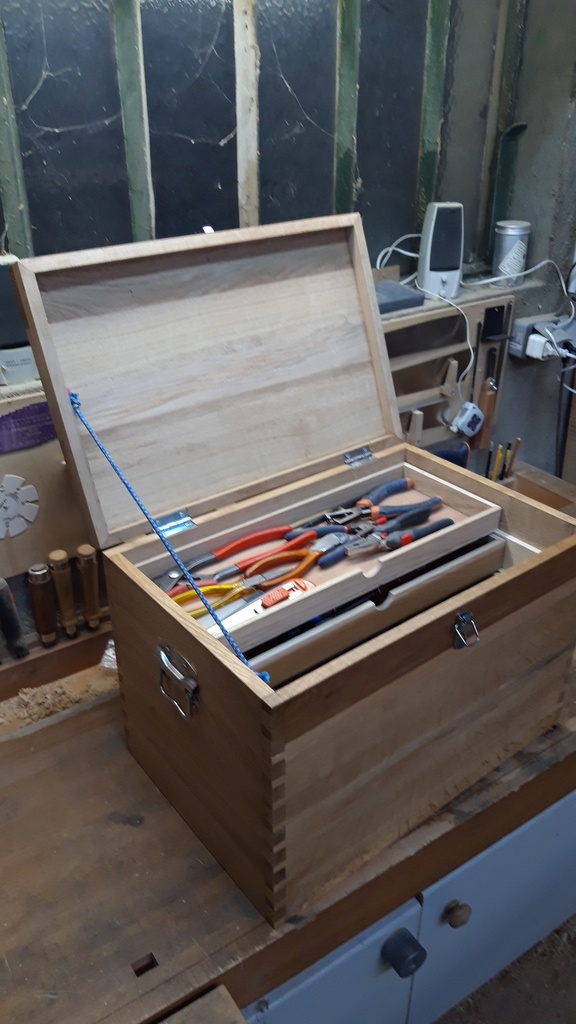

L'intérieur de la caisse comporte 4 casiers de longueur croissante (de bas en haut) et empilés les uns sur les autres. Ces casiers coulissent sur des supports pour permettre un accès facile aux outils.
J'ai alterné des casiers de hauteur 30 mm pour les petits outils (clés plates, hexagonales, allen, ..) et des casiers de hauteur 40 mm pour les outils plus volumineux (gros tournevis, ...)
J'ai donc au total 4 casiers empilés et encore 10 cm de vide dessous pour ranger les outils encore plus volumineux (marteau, clé à molette, équerre...)
L'intérieur de la caisse fait 30cm de large, les casiers ont une largeur d'un peu plus de la moitié de la caisse (18cm) pour maximiser l'espace de rangement tout en permettant de les faire coulisser quasi totalement.

La réalisation

pour la réalisation, j'ai pioché dans les chutes et autres morceaux dont je disposais:

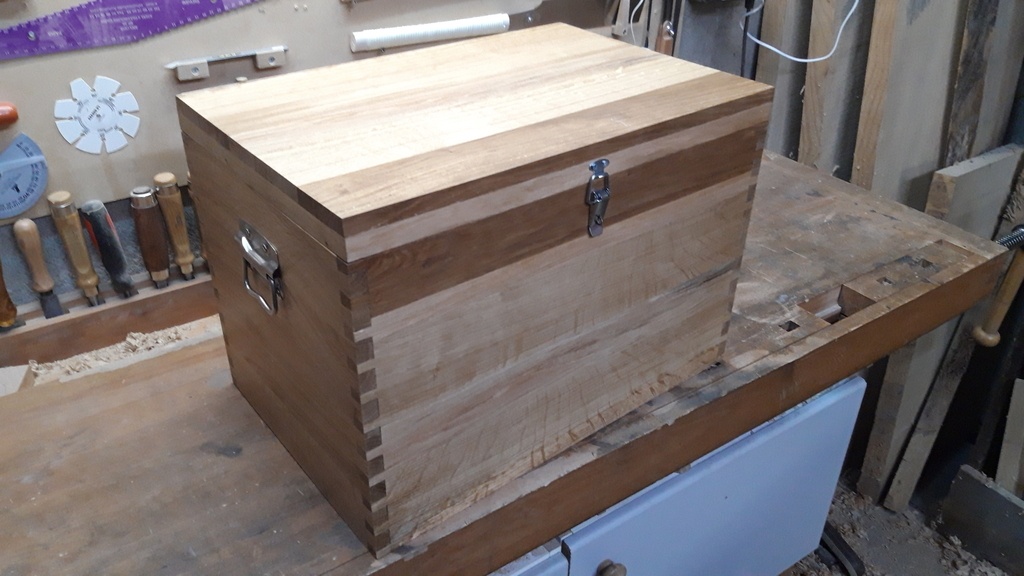

  • La caisse et le couvercle sont quasi entièrement en chêne avec qq morceaux de frêne au milieu
  • Pour le fond j 'ai acheté du contreplaqué de 10mm
  • Les casier de rangement ont un fond en contreplaqué de 5mm et des montants en chêne
  • Les panneaux de la caisse sont collés avec des lamellos

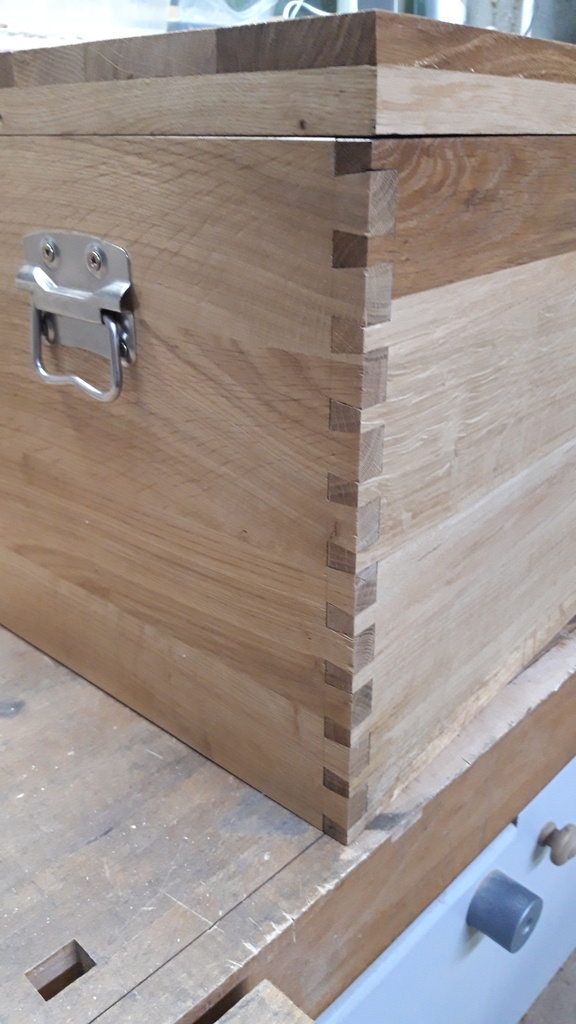

  • L'assemblage de la caisse est fait via des queues d'arondes. Cela a été pour moi l'occasion de tester la réalisation 100% manuelle de ces queues. Il faut être patient mais le résultat en vaut la peine. La video de Paul sellers sur le sujet m'a finalement aidé à trouvé l'approche la plus précise et la plus propre

une fois la caisse assemblée et collée, le reste est plus simple:

  • Les casiers sont assemblés par collage et pointes têtes homme
  • les montants sur lesquels glissent les casiers sont juste vissés dans les montants de la caisse et légèrement cirés pour faciliter la glisse des casiers
  • un peu de quincaillerie (charnières, poignées et crochet de fermeture)
  • 2 couches de vernis bistrot et le tour est joué !

Publications associées


Discussions

ogib  a publié la création "Une caisse à outil".
il y a 2 mois
dependancesbois
( Modifié )
ogib

merci

Vic66
( Modifié )

Très belle boite! une idée du poids à vide?

ogib

faut que je pèse... à suivre !

Vic66

ogib ok, merci. Je pense que bien remplie, ça doit faire son poids, pas trop contraignant pour le transport?

ogib
( Modifié )

Verdict : 10,5 kg ! 😲

Olivier Vernhettes

Et du poids pleine vu l'énumération des outils rangés dedans 💪

Artanux
( Modifié )

J'adore le style. ‹‹The Anarchist's Tool-chest›› est sur ma liste de lecture.

Dans cette configuration, tu perds un bon tier du volume intérieur qui est inutilisé. Je me suis demandé si une ouverture par la face avant ne permettrait pas d'avoir des tirroirs plus larges et optimiser la place utile à l'intérieur. Qu'en penses-tu ?

ogib

Merci.
C'est vrai que j'ai hésité moi aussi a faire des vrais tiroirs ou une ouverture sur la face avant. J'ai finalement préféré rester sur une caisse pour conserver de la solidité à la structure.
Concernant l'espace vide, c'est vrai mais je voulais aussi pouvoir rajouter des outils volumineux (visseuse, 1 ou 2 rabots) dans le cas d'un chantier ponctuel ey donc tout avoir dans la caisse.

Artanux

ogib : Je comprends, merci pour ta réponse. Effectivement, cet espace peut servir à autre chose pendant le transport!

dependancesbois

Tu peux aussi rajouter des tiroirs que tu retires en cas de besoins.
Comme ici (dans le retour d'expérience)

ogib

dependancesbois oui bonne idée !

tab999

Très jolie boite, bien pensée !
