Didier

Gabarit à surfacer et à refendre

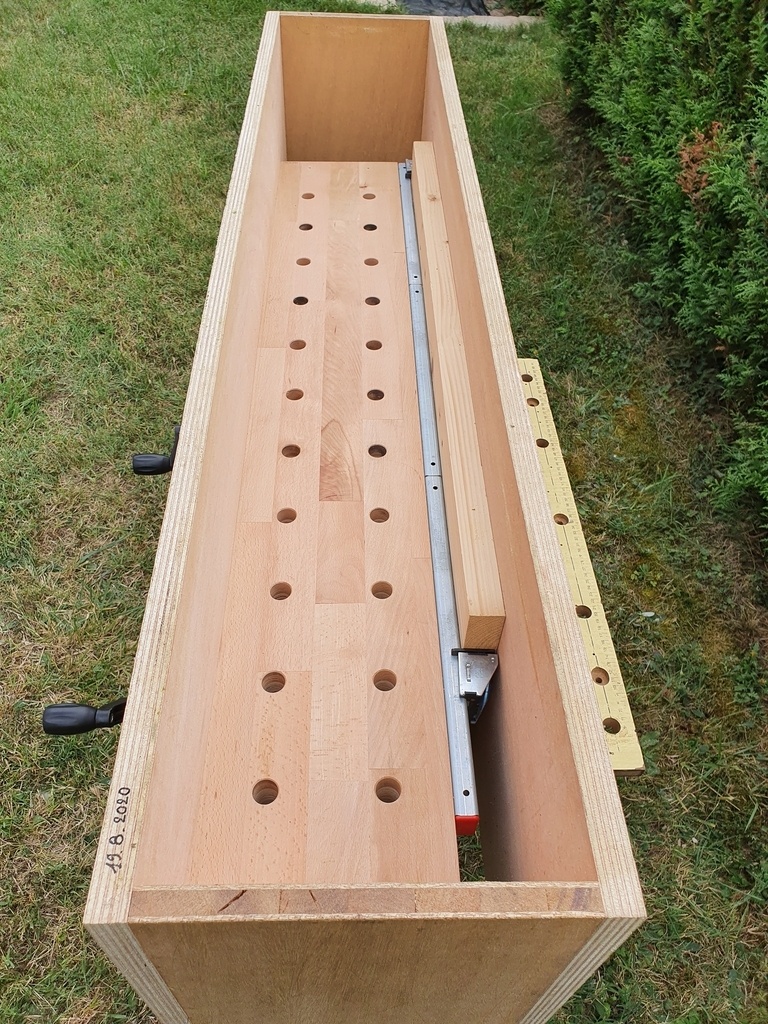

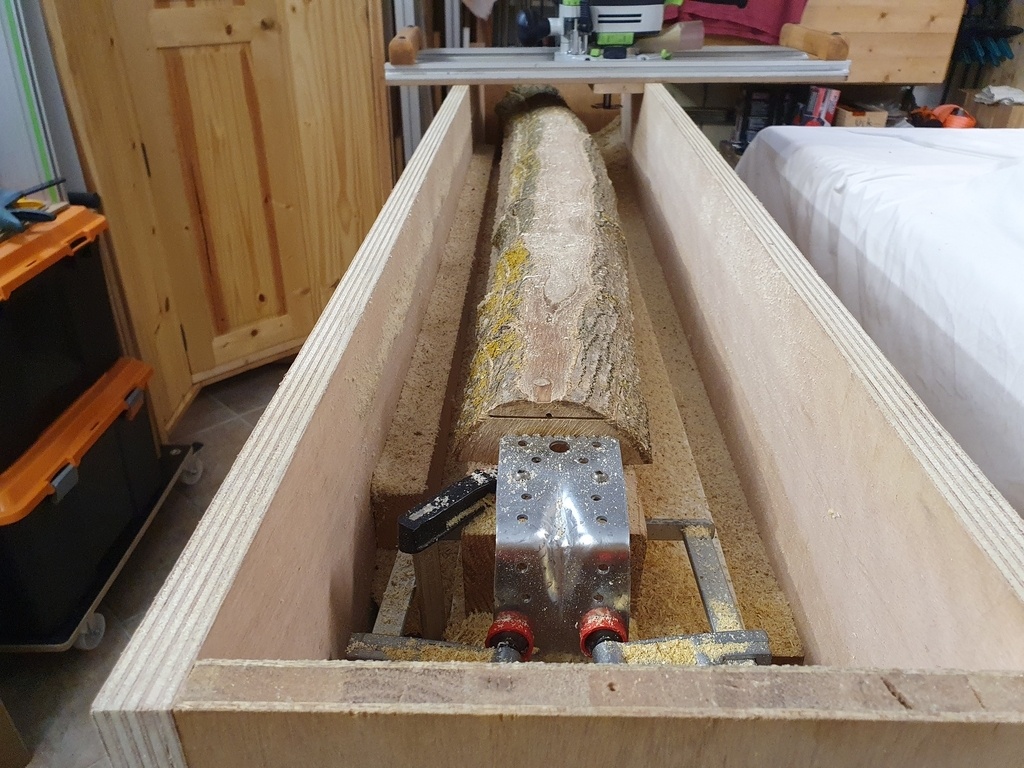

En gros, c'est une boite en CP de 22, sans fond et sans couvercle.
Les côtés sont vissés et chevillés.
Ce "cadre" se fixe autour de mon mini établi par 3 vis de chaque côté. Du côté de la presse RALI, une planche prise dans les mors fait la liaison.
Pour les détails sur le mini établi :

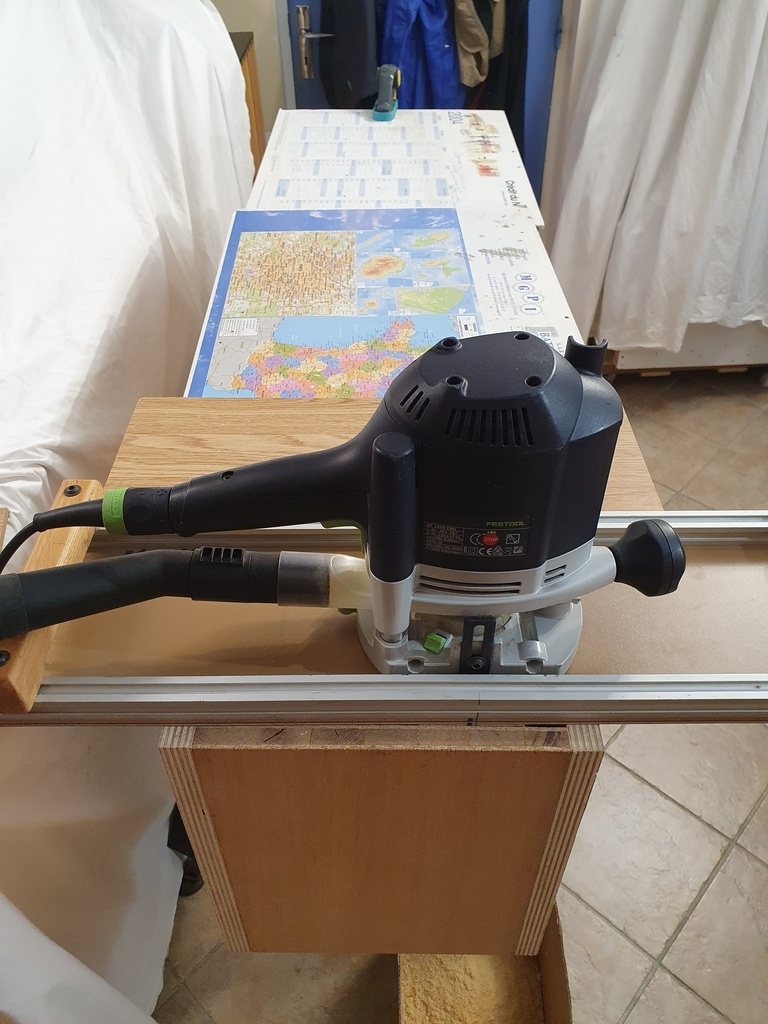

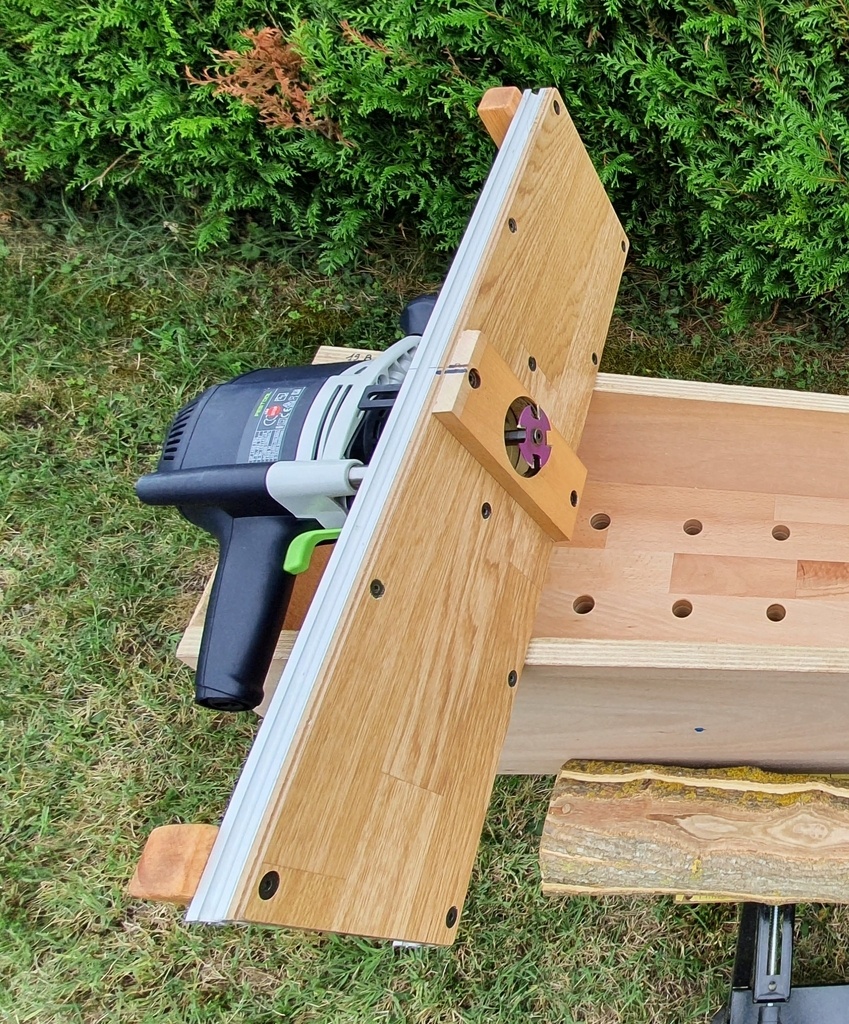

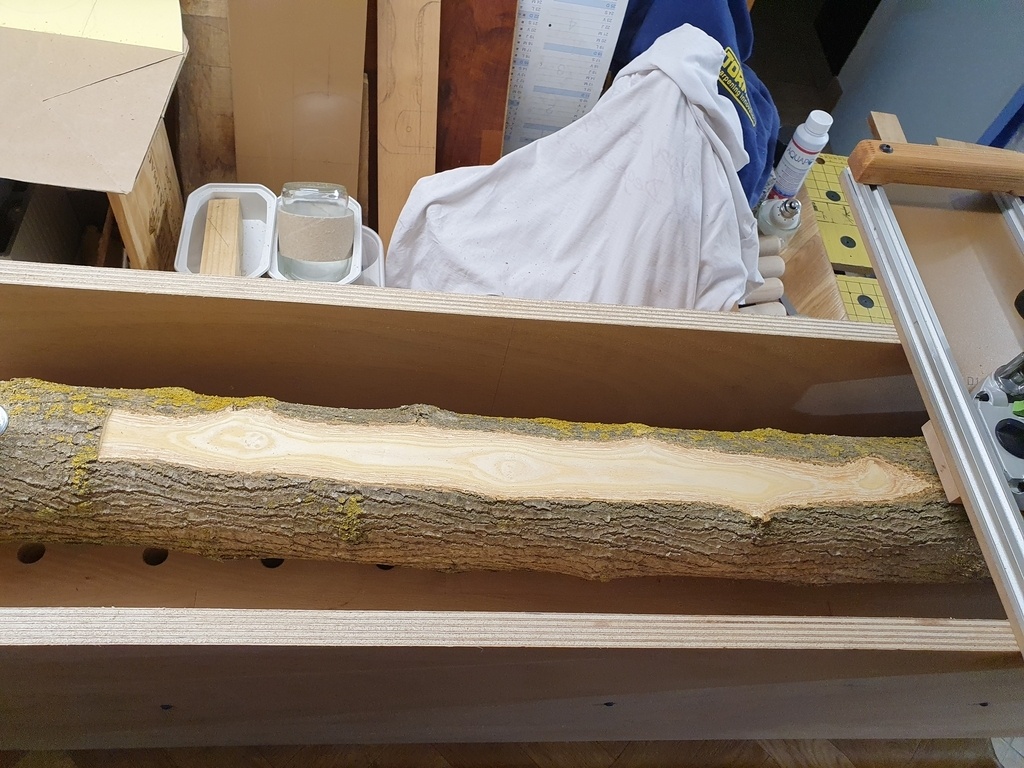

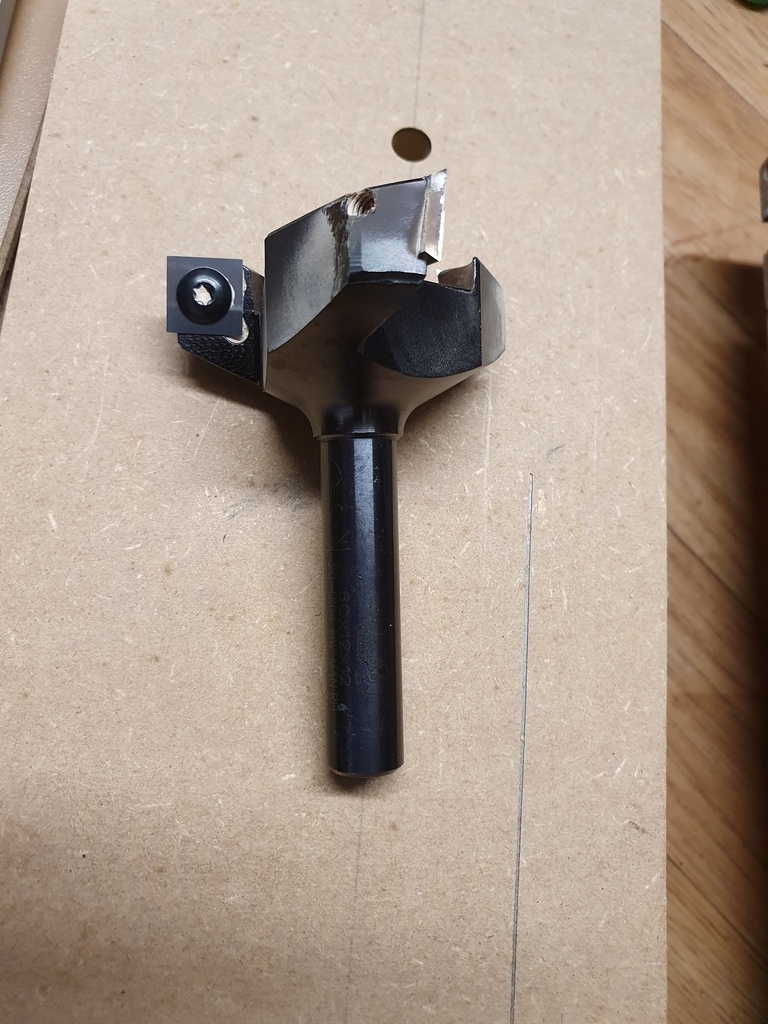

Une fraise à surfacer montée sur la défonceuse permet de fraiser une surface plane.

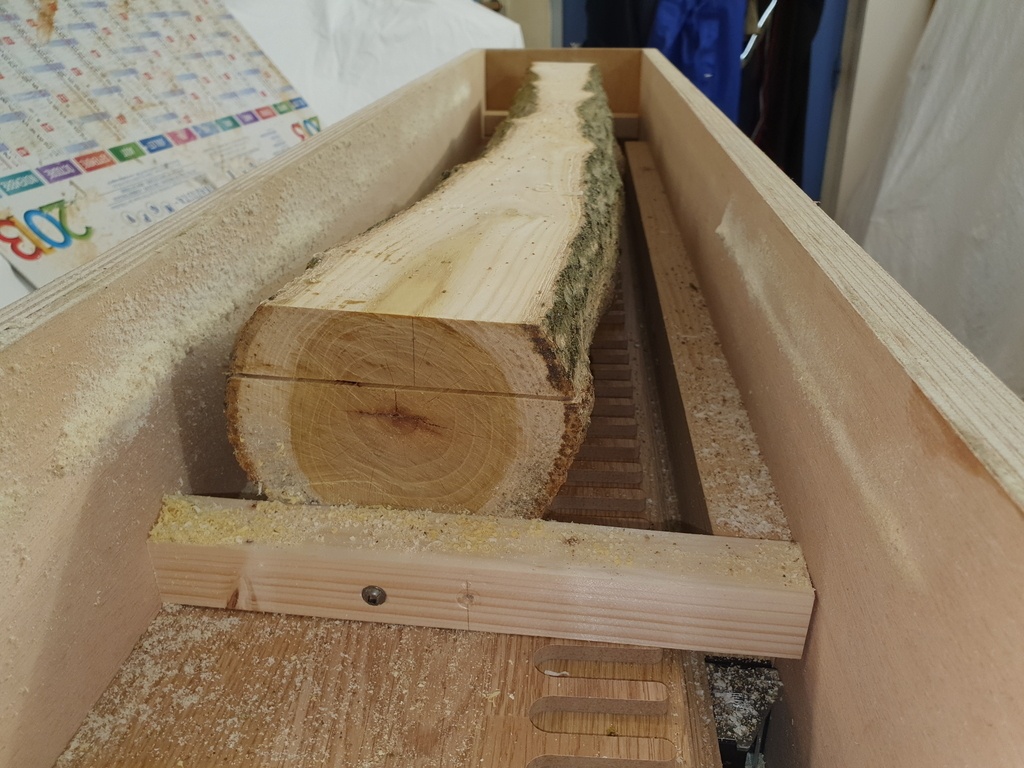

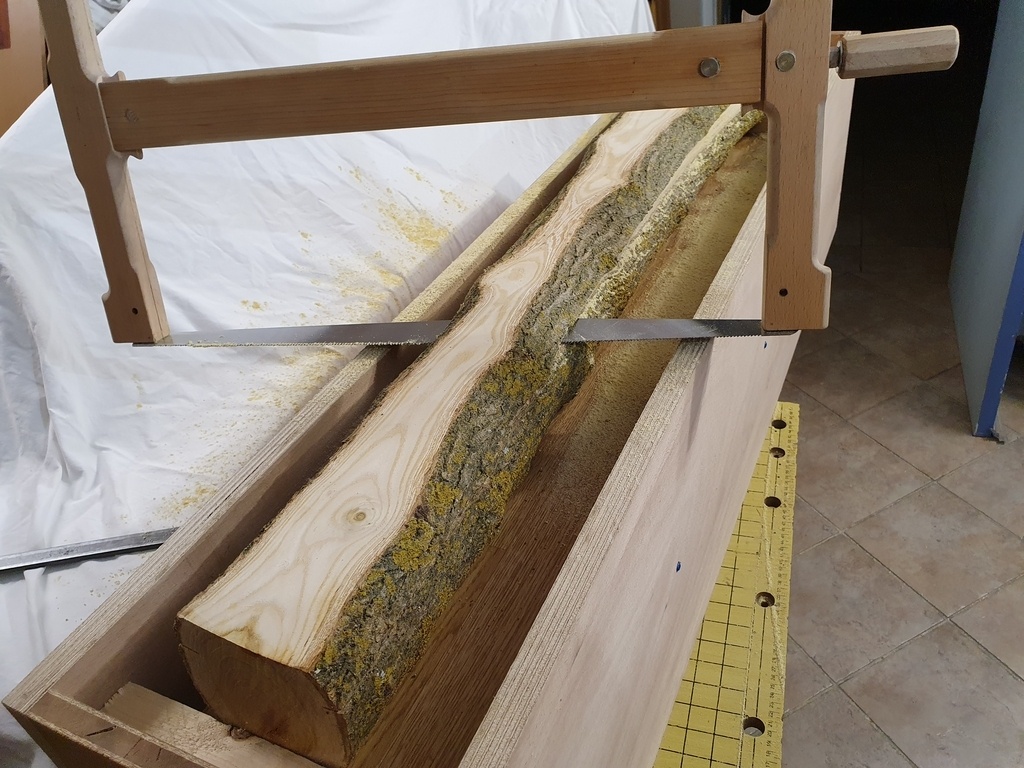

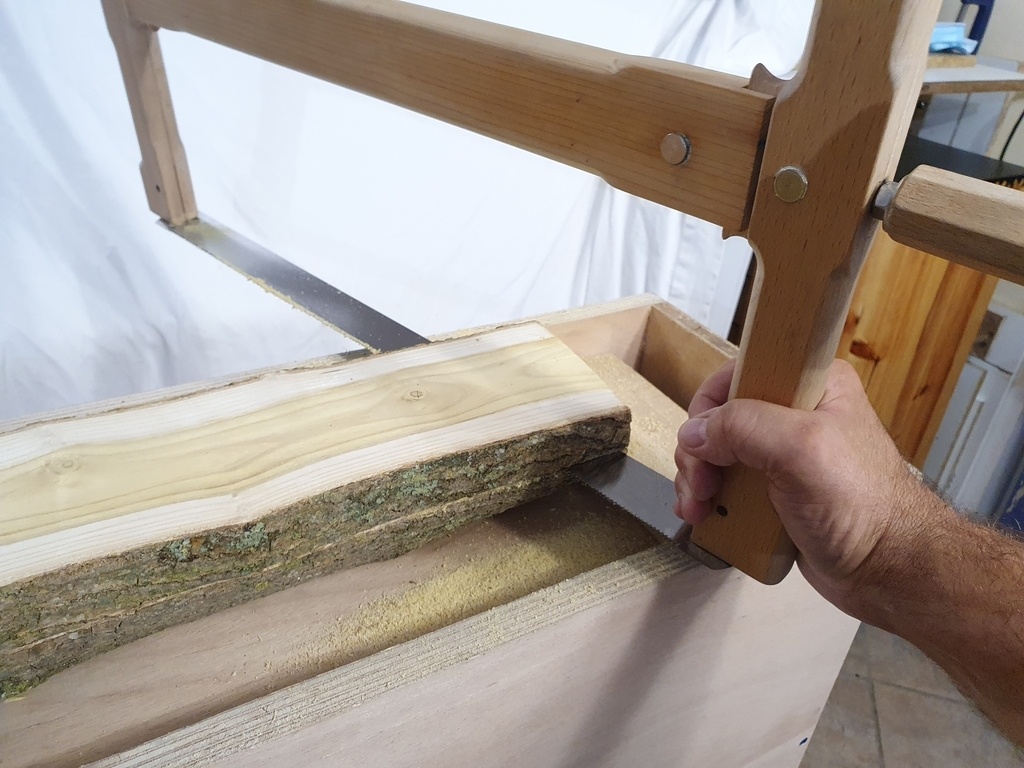

Puis avec une fraise disque de 1.5 mm, je viens amorcer une fente tout autour. Cela me permet de scier avec ma scie à cadre en me guidant dans la fente.

Pour les détails sur la scie à cadre "Ryoba" :

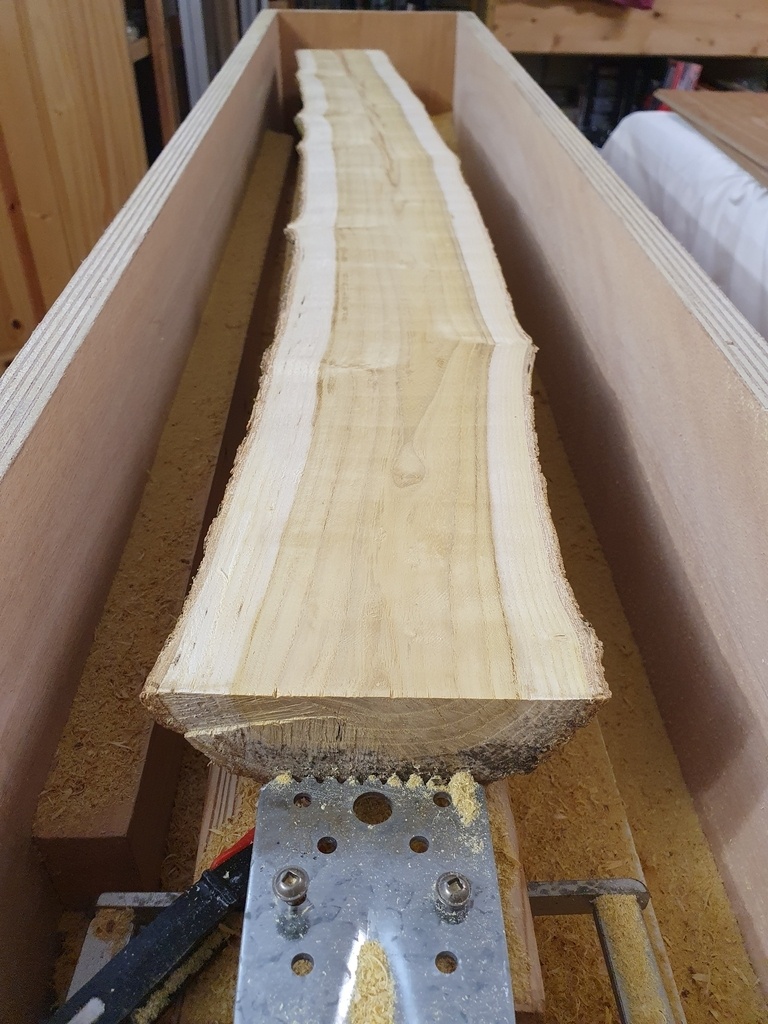

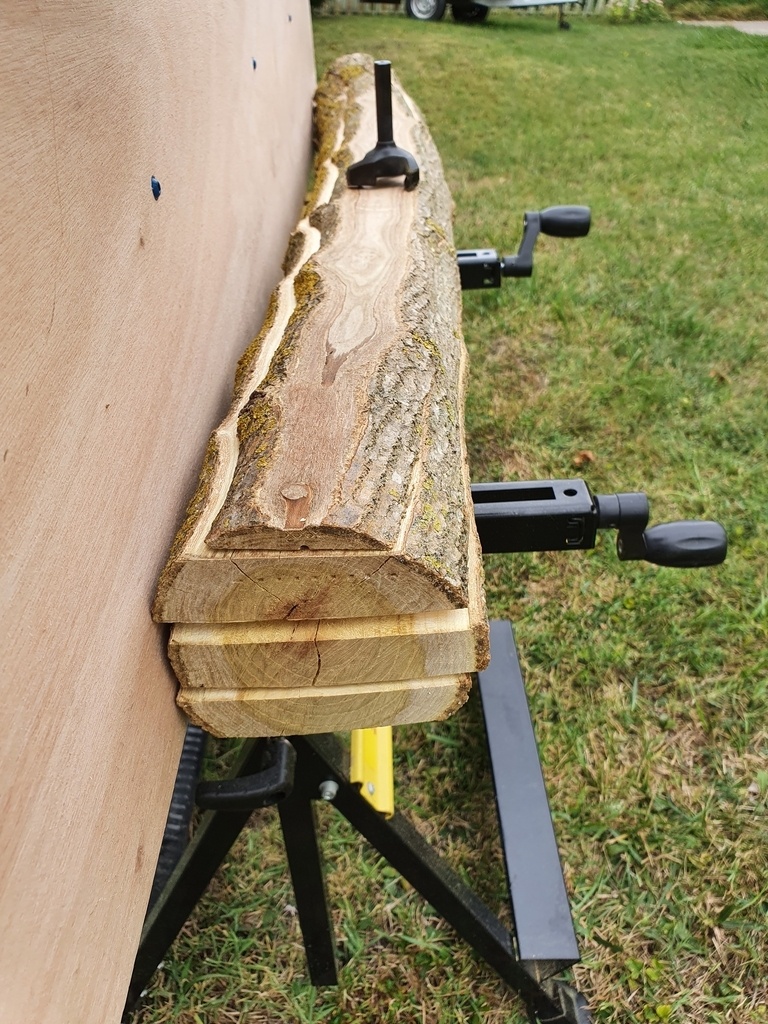

Une fois sciée, le dessus est à nouveau surfacé, puis nouvelle rainure, puis nouveau sciage.

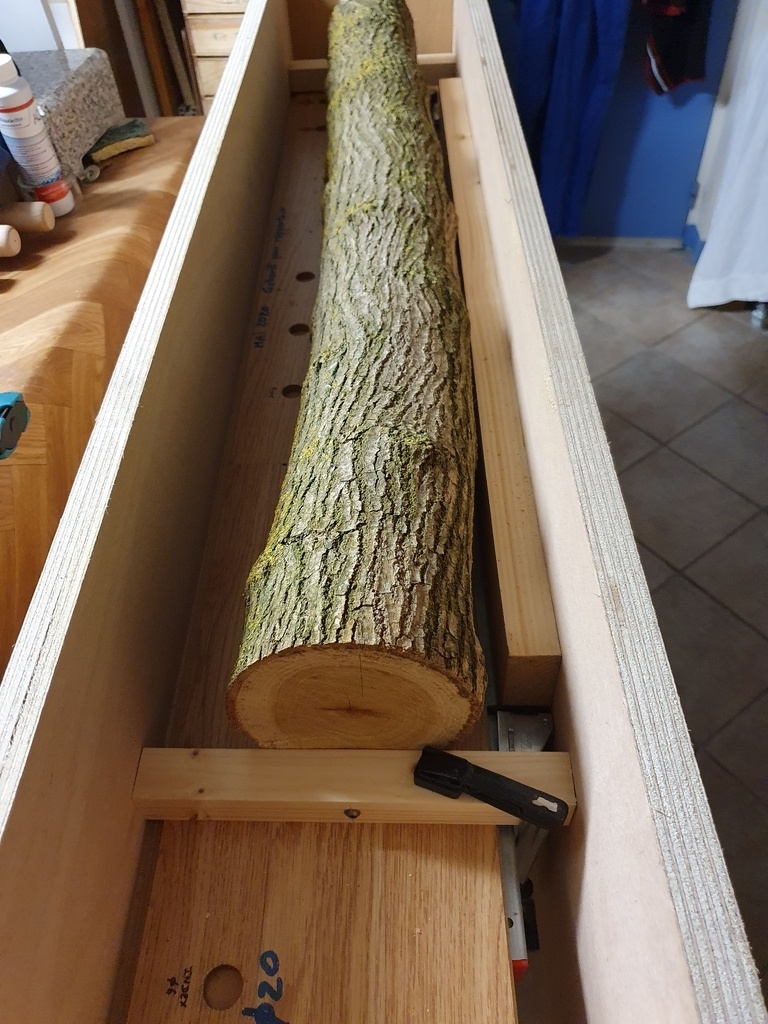

La position est assurée par des cales (mélaniné, stratifié, CP, chevron) et le bridage avec les moyens du bord ;)

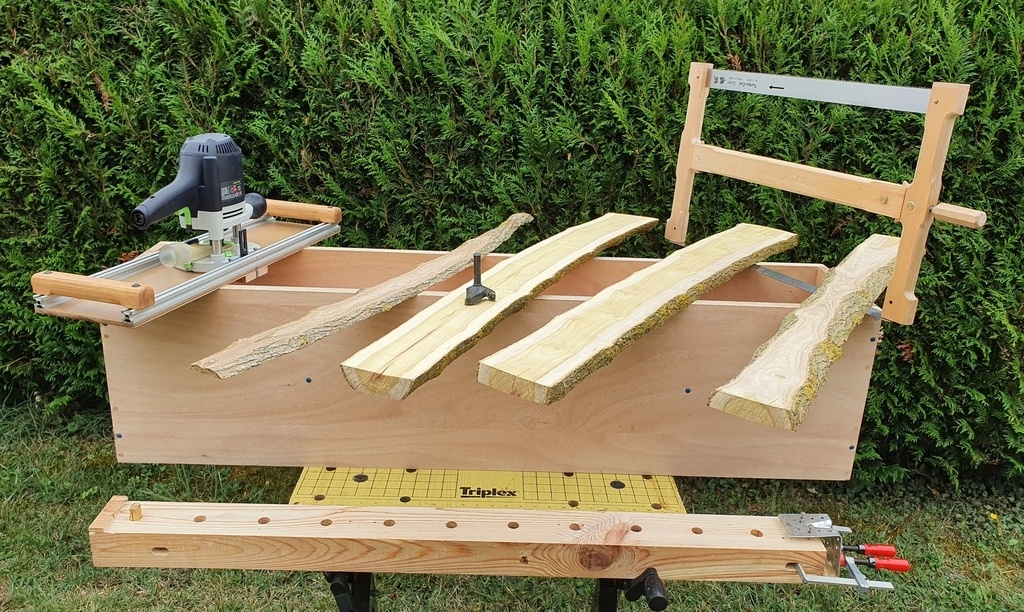

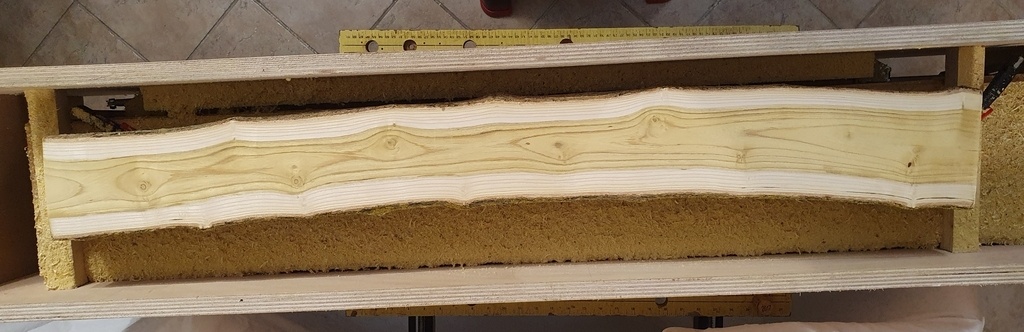

Le bois n'étant pas sec, je n'ai pas cherché à finir les deux faces. Je préfère garder de l'épaisseur pour reprendre après séchage.

Mis à jour

Discussions

Didier  a publié la création "Gabarit à surfacer et à refendre".
il y a 4 mois
OPinacle
( Modifié )

Une minie scierie 😃

Didier

oui, pour des mini troncs 🤣

sey
( Modifié )

sa y est tu a fait les planches ! pas trop galère la phase se sciage ?
joli boulot tu va faire quoi avec c'est petite planchette ?

Didier
( Modifié )

Merci sey
Et oui ça y est, je me suis décidé.
Finalement avec la scie à la verticale , c'est agréable. Ce n'est pas très rapide, surtout avec la denture fine de la lame.
Pour l'instant, je laisse sécher. Cela me laisse le temps de réfléchir à ce que je pourrais en faire ;)

JeffBurlu

Des manches de couteau 😁

Didier
( Modifié )

JeffBurlu Pourquoi pas !
J'en ai un en attente justement ;)

JeffBurlu
( Modifié )

Didier 👍 Chouette !

Didier
( Modifié )

JeffBurlu
Que me conseillerais-tu comme rivet.
Sur le net, il y a L'EMBARRAS du choix.

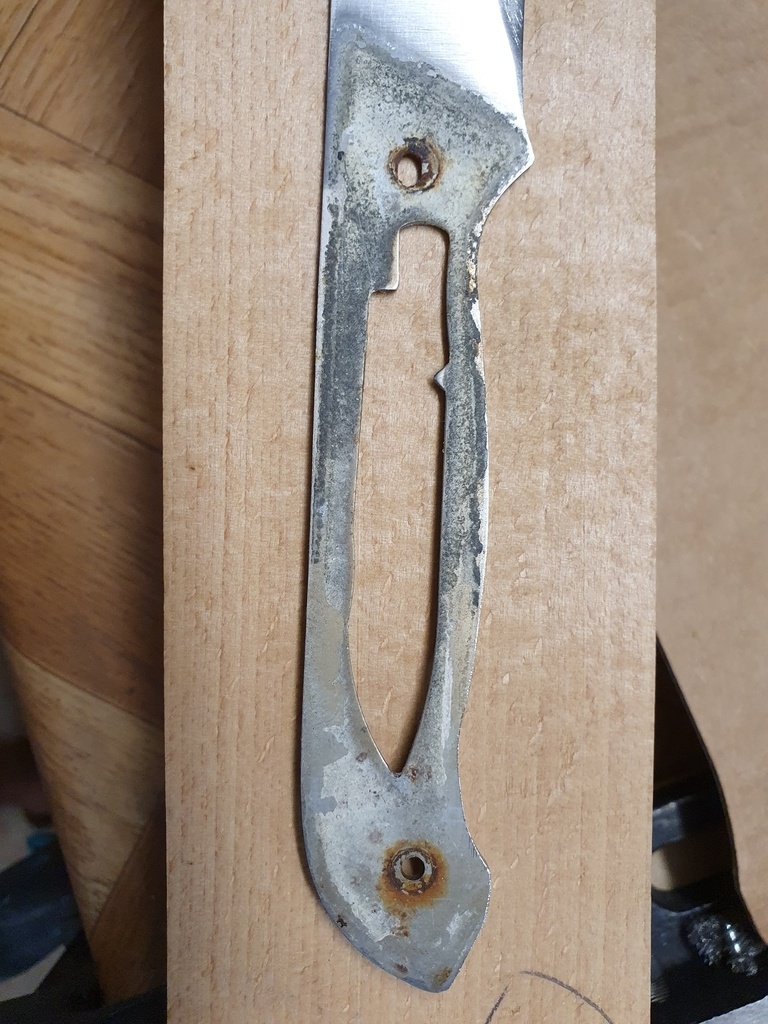

Sinon, tu as vu, ils ont découpé une lame de canif dans la soie 🤔

JeffBurlu
( Modifié )

Didier Perso je vis tout. Comme ça mes Couteaux sont entièrement démontables. Si un jour une pièce s'use ou le ressort fatigue, hop 3 vis pour la plaquettes et deux pour la platine et c'est ouvert.
Je mets des vis inox torxe en M2 et M3 pour l'axe, qui viennent dans un axe de 10 mm de long x 4 de diamètre taraudé en M3.

Didier
( Modifié )

Merci JeffBurlu

Didier
( Modifié )

JeffBurlu ça y est, c'est fait 😉

JeffBurlu
( Modifié )

Didier Fais voir !!!

dependancesbois
( Modifié )

Malin !!!

Didier
( Modifié )

Merci dependancesbois
C'est pas totalement "unplug", mais c'est pratique.

Ara
( Modifié )

Très malin la petite fraise disque pour préparer le guidage ! Bravo !

Didier
( Modifié )

Merci Ara

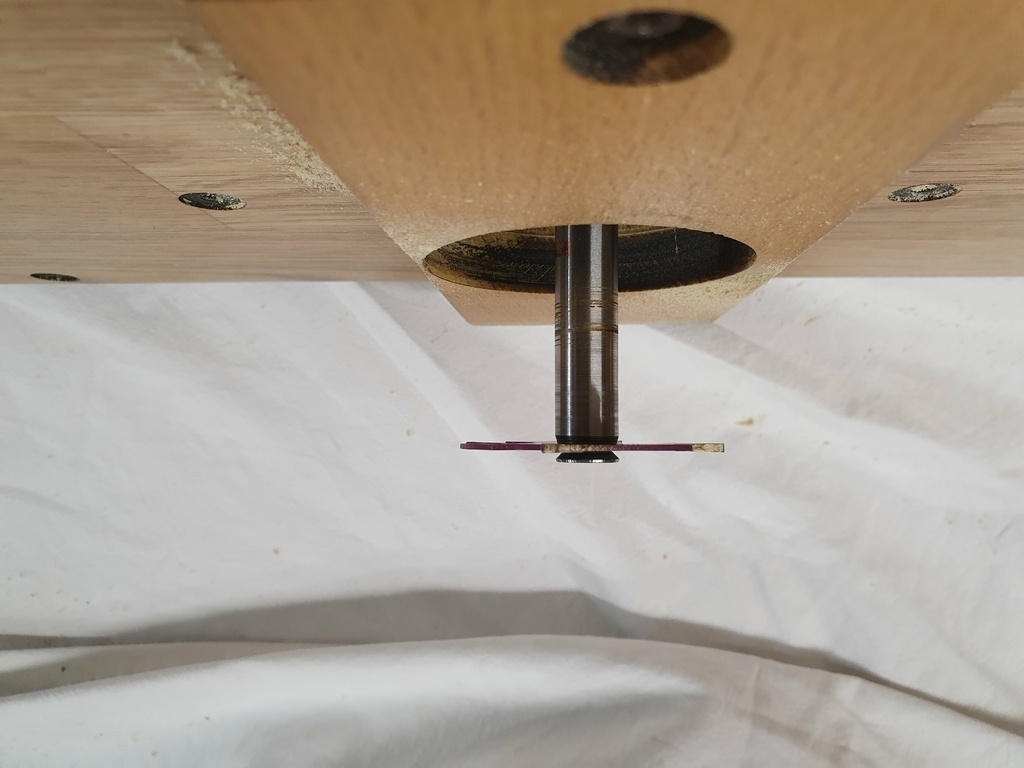

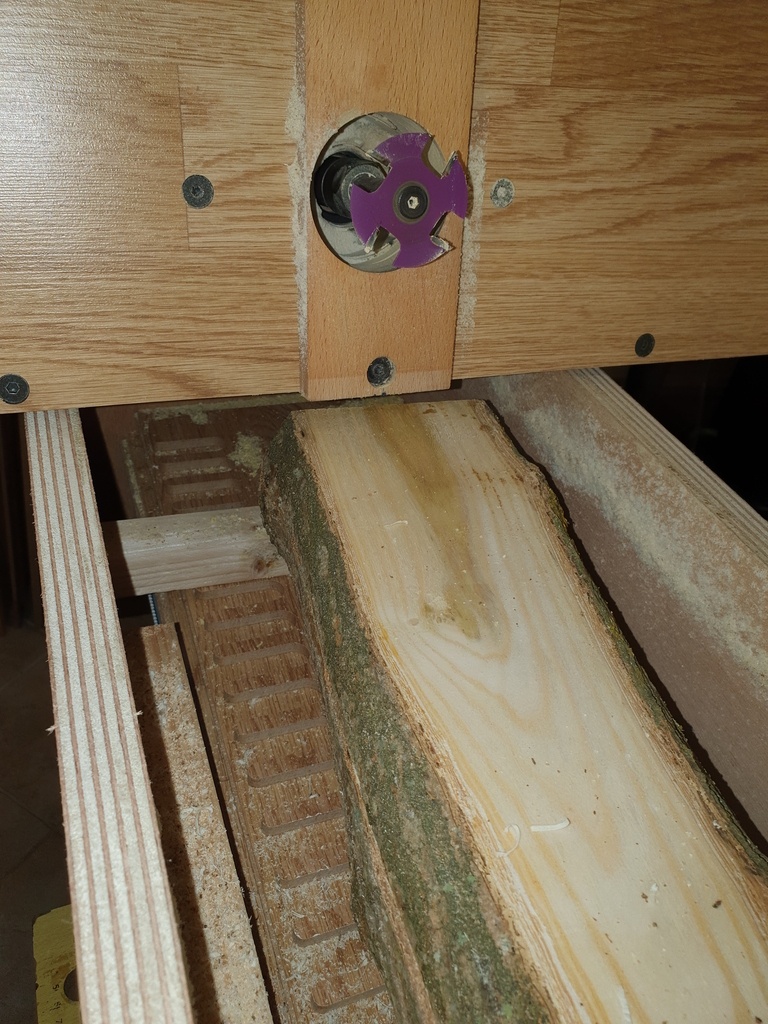

La fraise est fixée sur une goupille taraudée de 12 mm avec une vis tête fraisée.

mmahieu

Malin👍
Après, pour des plus gros troncs, ou plus longs, le principe reste valable, il faut juste plus d'huile de coude.
En plus, avec ce montage et fraise à raboter, on peut tranquillement corroyer sans rabo-dégau, on y passe un peu plus de temps mais moins d'argent👍

Didier
( Modifié )

Merci mmahieu
Oui, il faut "juste" beaucoup d'huile de coude et une scie plus longue.
Sinon, ce type de montage est plutôt utilisé quand la largeur dépasse les dimensions de la rabot-dégau. Pour un plateau d'établi par exemple.
C'est pratique pour dégauchir, mais pour raboter, il faudrait que ce soit bien plaqué sur le support.

mmahieu
( Modifié )

Didier
c'est juste. j'ai bricolé une caisse avec les cotés réglables/fond plat que je posterai peut-être un de ces jours. pour le dégauchissage il faut caler par dessous pour minimiser les pertes
pour le rabotage c'est direct. Le seul truc c'est de faire des passes légères pour ne pas risquer de bouger la pièce, que je maintiens avec un jeu de coins/cales latérales
mais c'est toujours du plaisir de faire du bon travail 🤝

J62
( Modifié )

Astucieux!

Didier
( Modifié )

Merci J62

Philippe78bois
( Modifié )

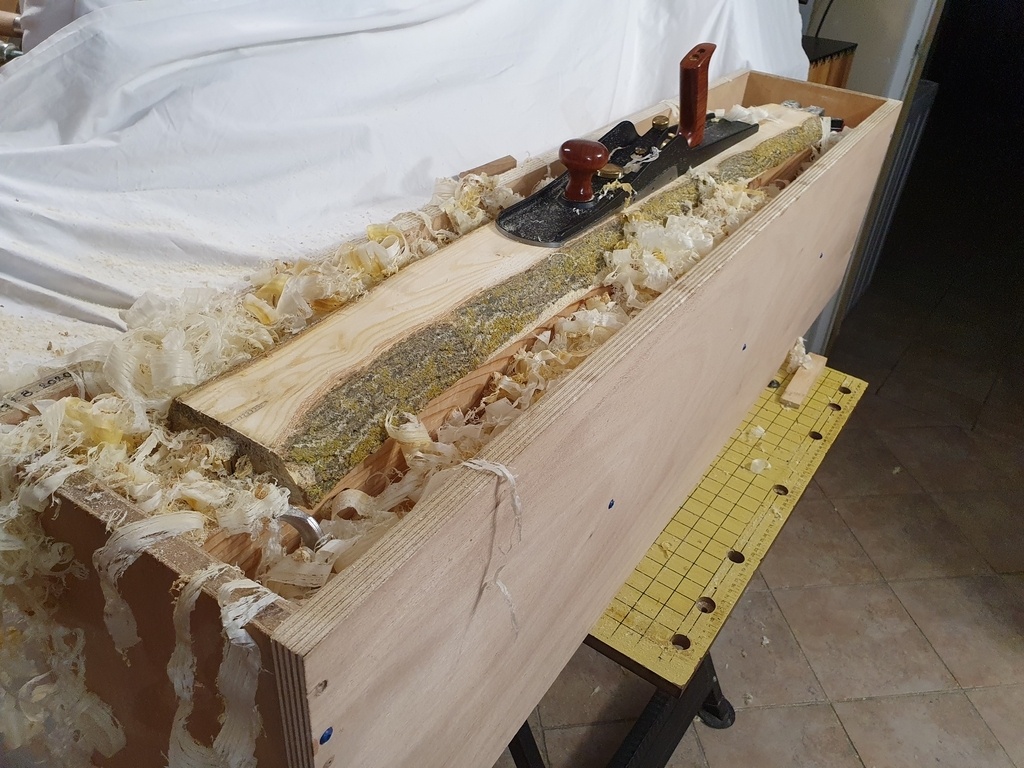

Je rabote et dégauchis de la même façon. Pour fixer les pièces j’utilise la colle fusible. Ca s'enlève tres facilement sans laisser de traces et la colle prend rapidement.

Didier
( Modifié )

Merci Philippe78bois
Il faudrait que j'essaye.
Tu n'as pas de surépaisseur ?

Preau

Je suppose que le surfaçage se fait à l'extérieur car l'aspiration reste aléatoire avec ce système. Le marquage pour refendre est très astucieux.

Didier
( Modifié )

Merci Preau
Effectivement, il vaut mieux l'utiliser à l'extérieur.

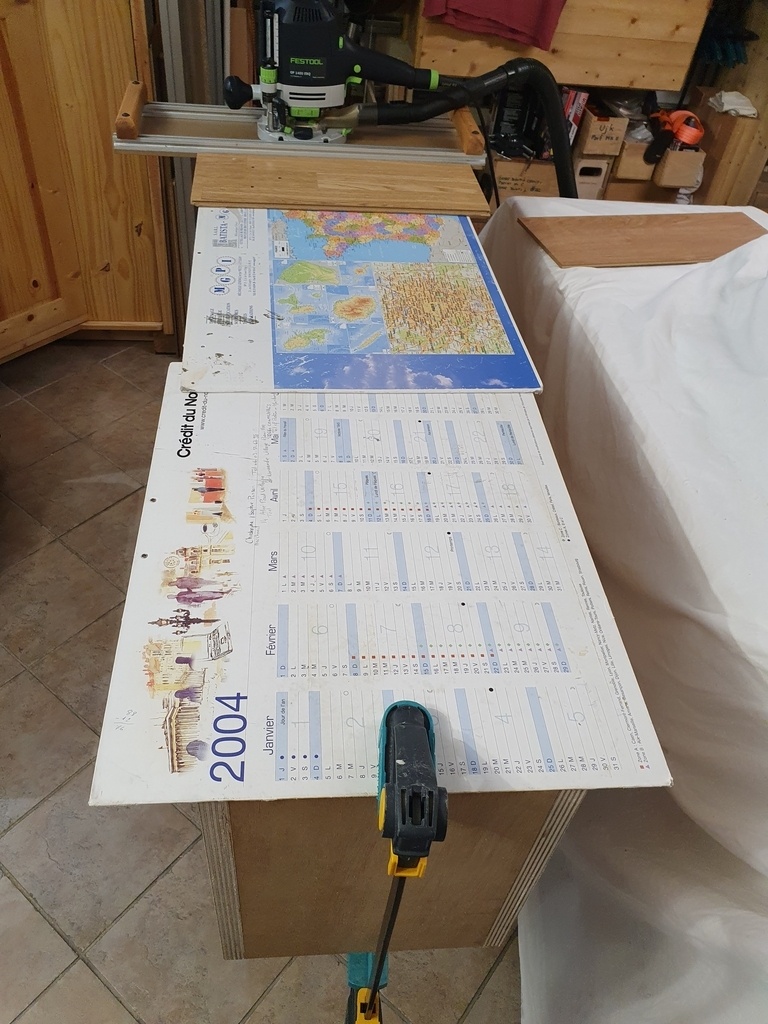

Je m'en suis servi dans mon atelier en recouvrant le dessus, ce qui a limité les dégâts.
Il faudrait améliorer le système 😅

Séverine
( Modifié )

Vraiment ingénieux !
Merci pour le partage 🙏

Didier

Merci Séverine
Meilleurs vœux pour 2021.
Plein de kumiko !

Séverine

Didier il y en aura plein oui 😁.
Meilleurs vœux à toi également !
