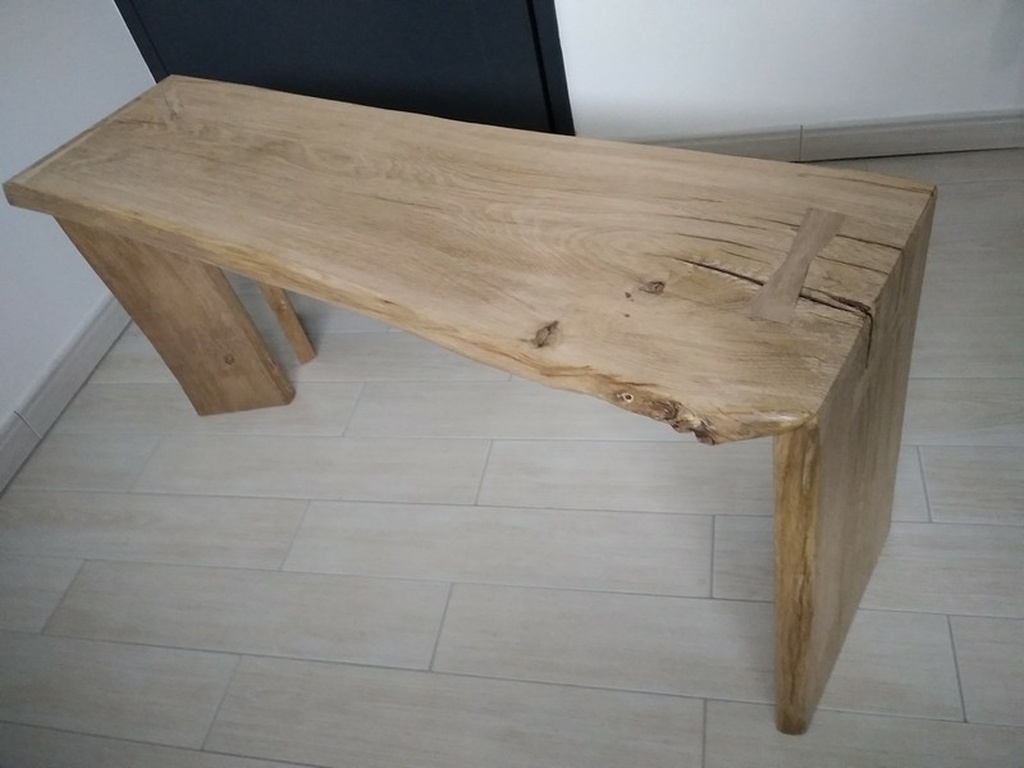

Banc à coupe d'onglet


Une commande pour un banc avec plus ou moins carte blanche.

Une planche de chêne et une envie tenter la coupe d'onglet aux outils à mains.

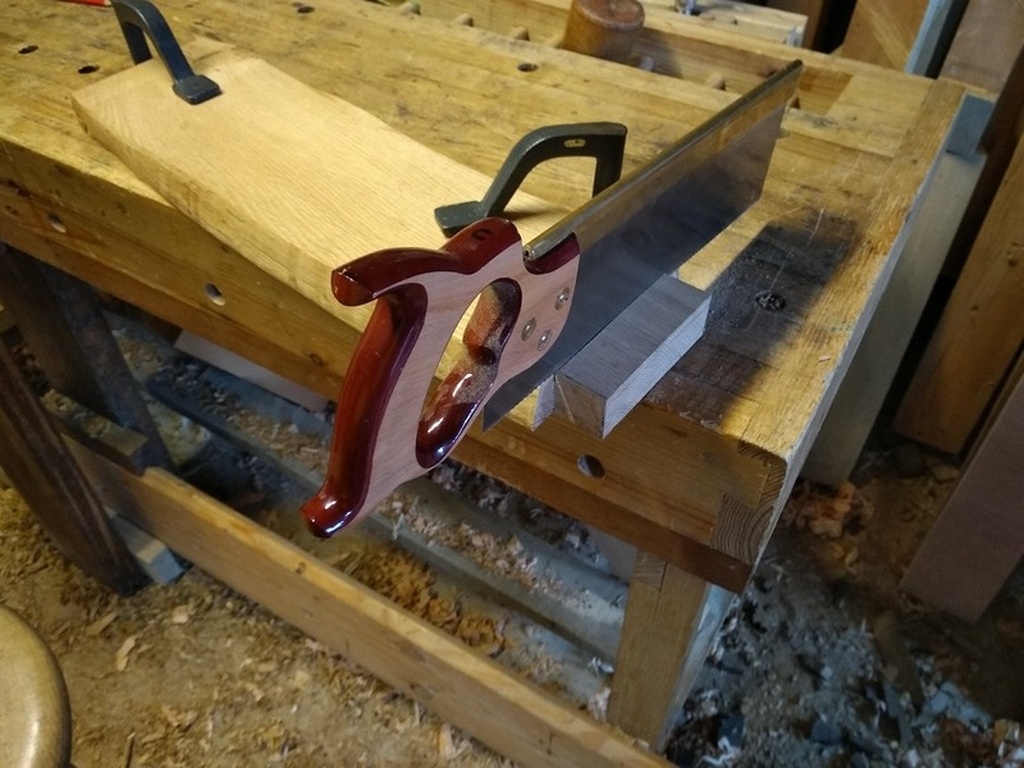

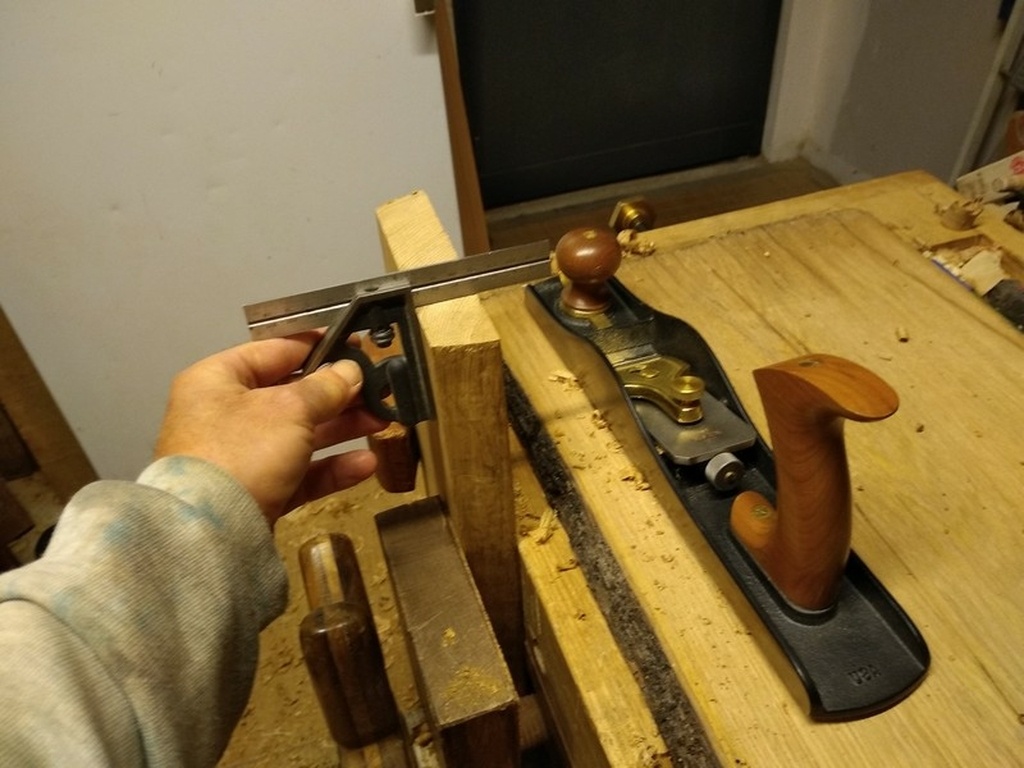

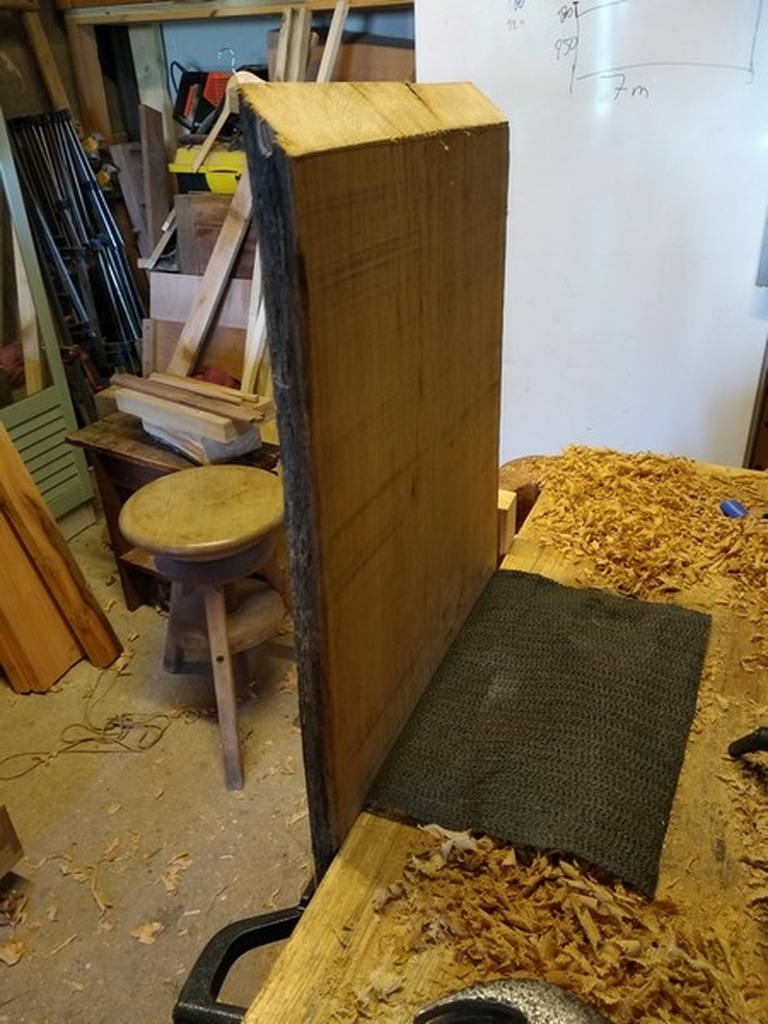

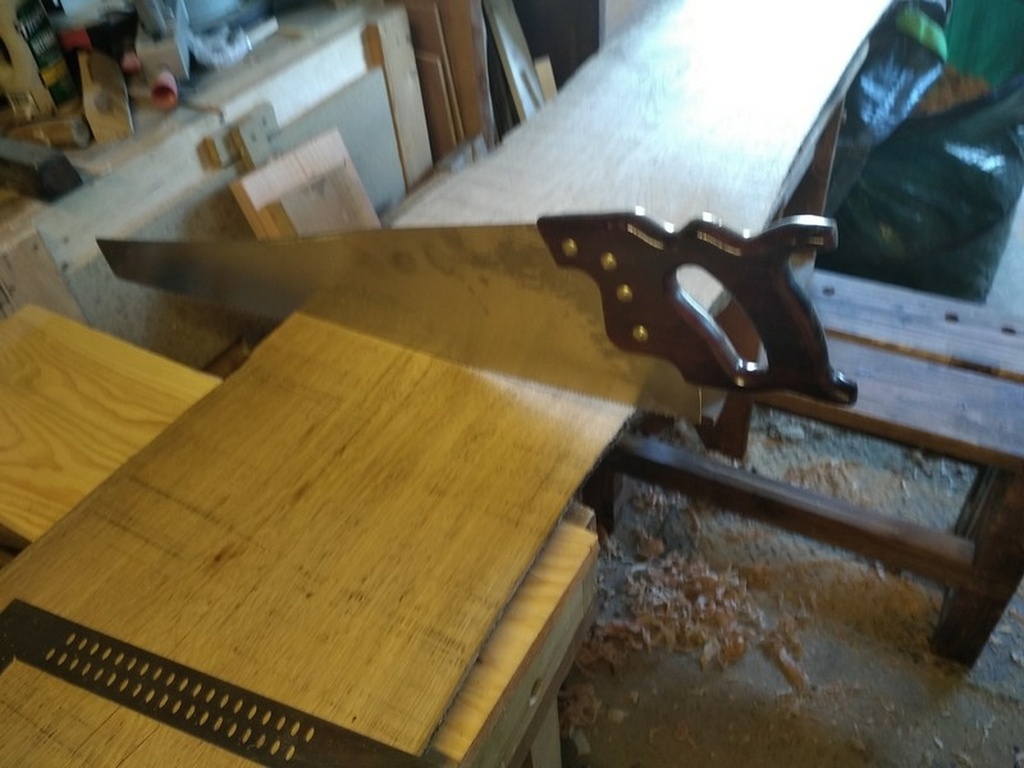

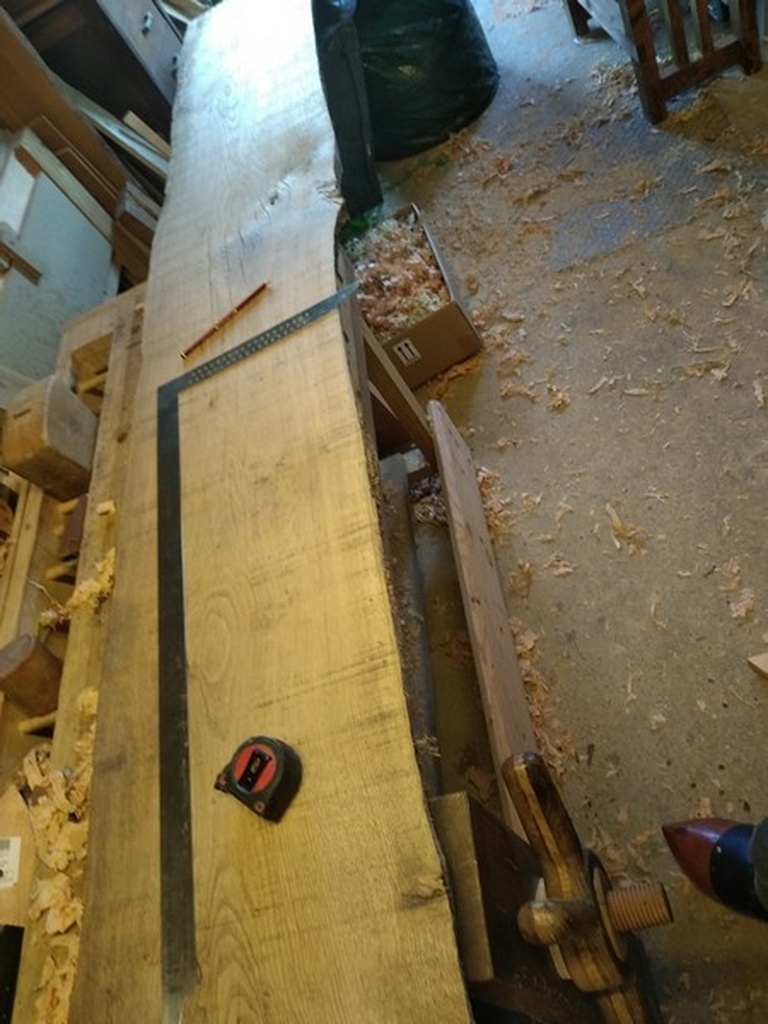

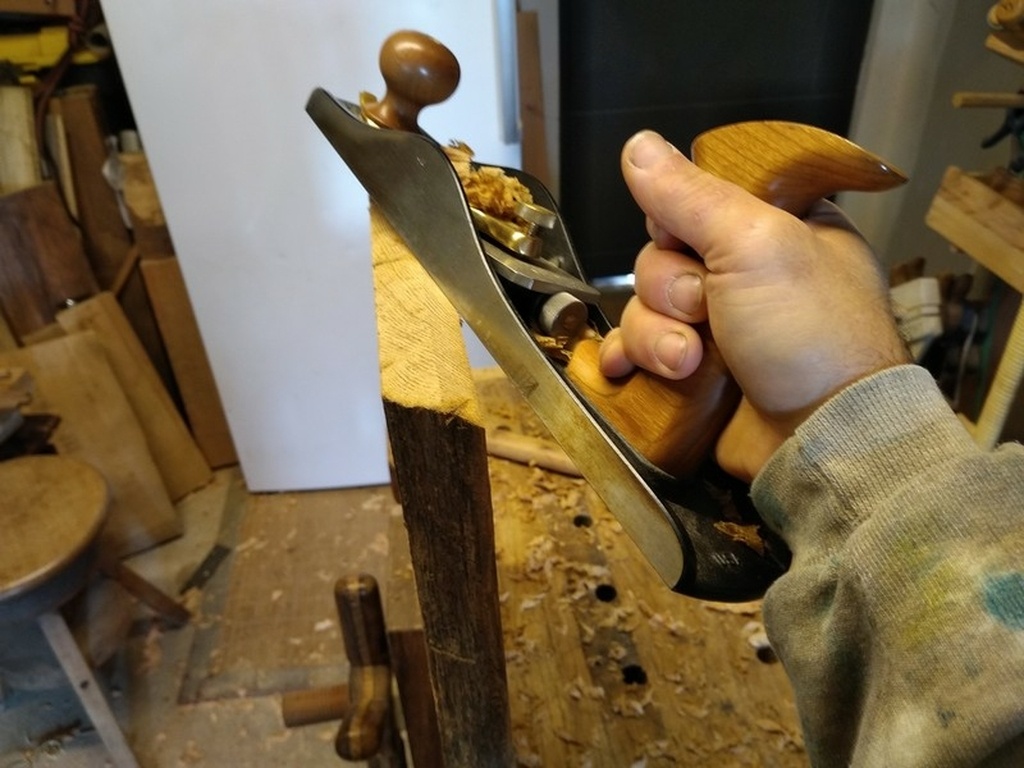

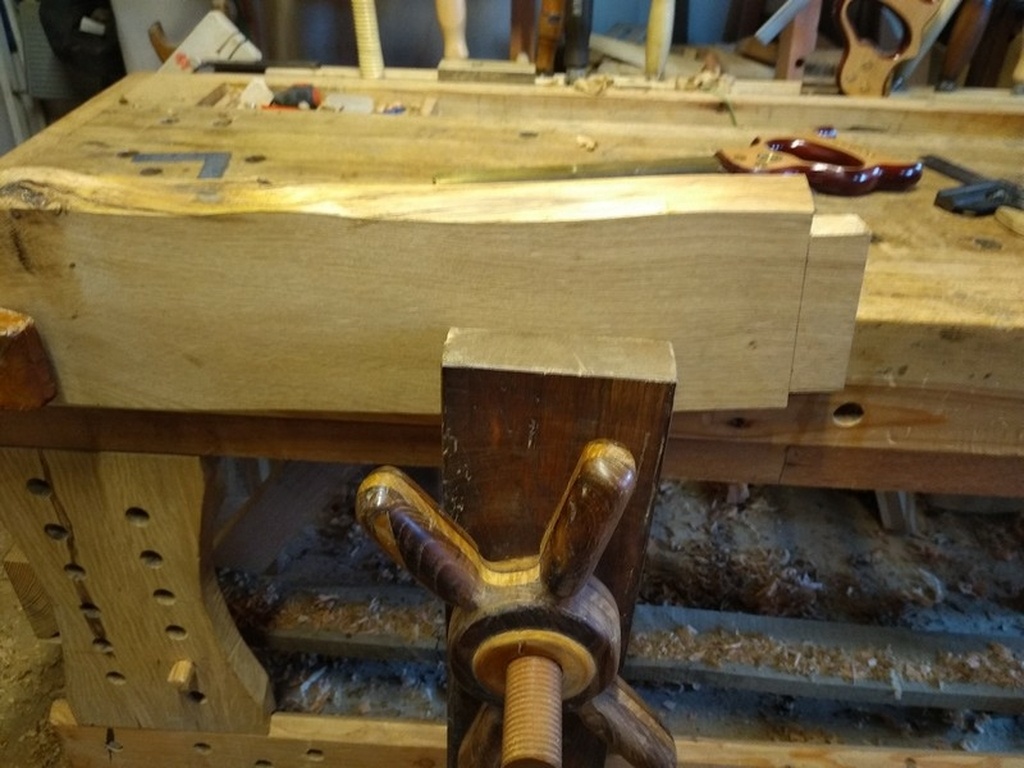

Du coup voilà, sciage de la planche et deux techniques pour l'onglet première partie entièrement au rabot 62, avec un guide d'angle et deuxième partie avec un premier sciage à 45°.

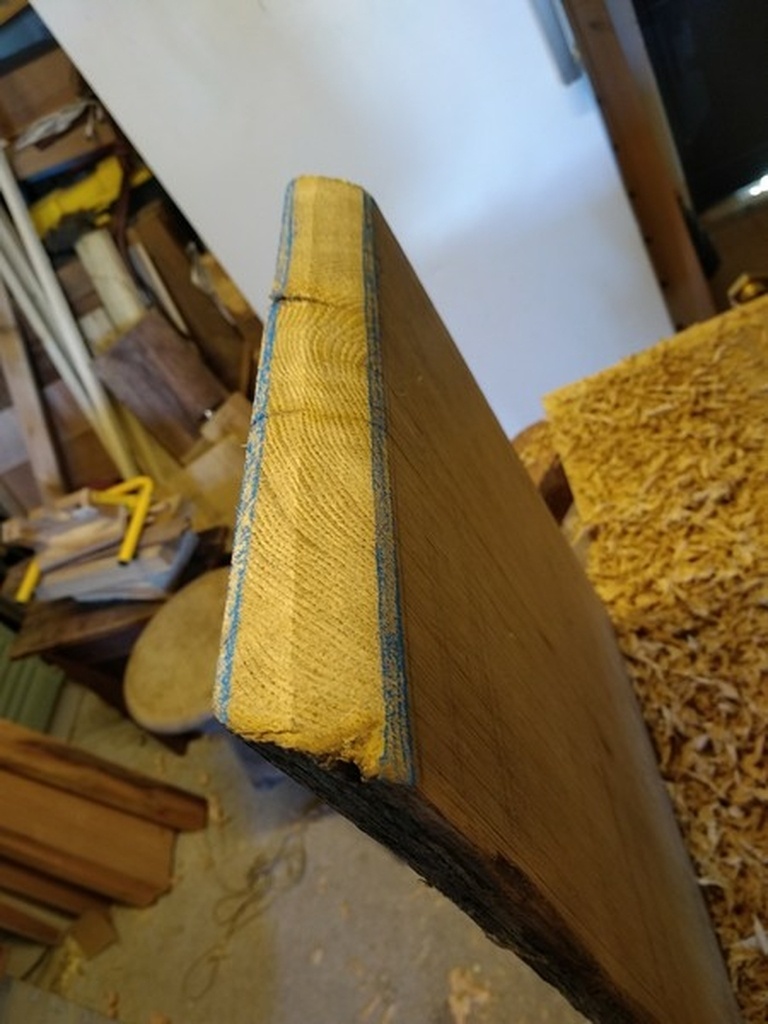

Pour le rabotage, la craie bleue est une bonne aide pour voir où on en est.

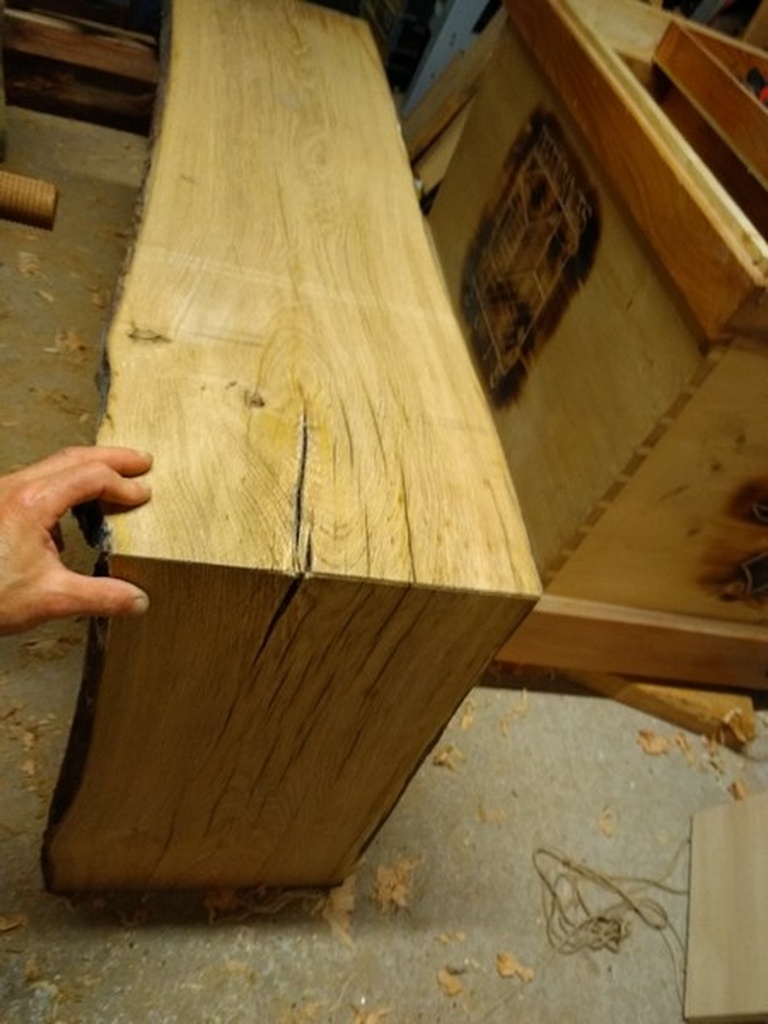

La jonction n'est pas parfaite mais pas mal du tout quand même.

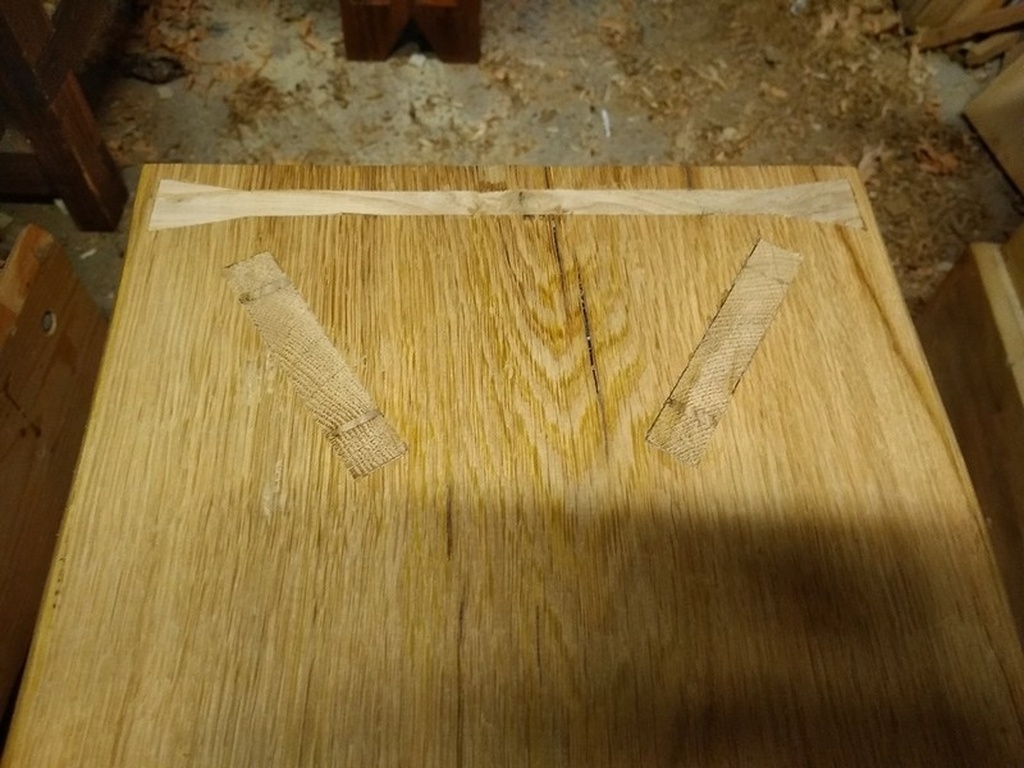

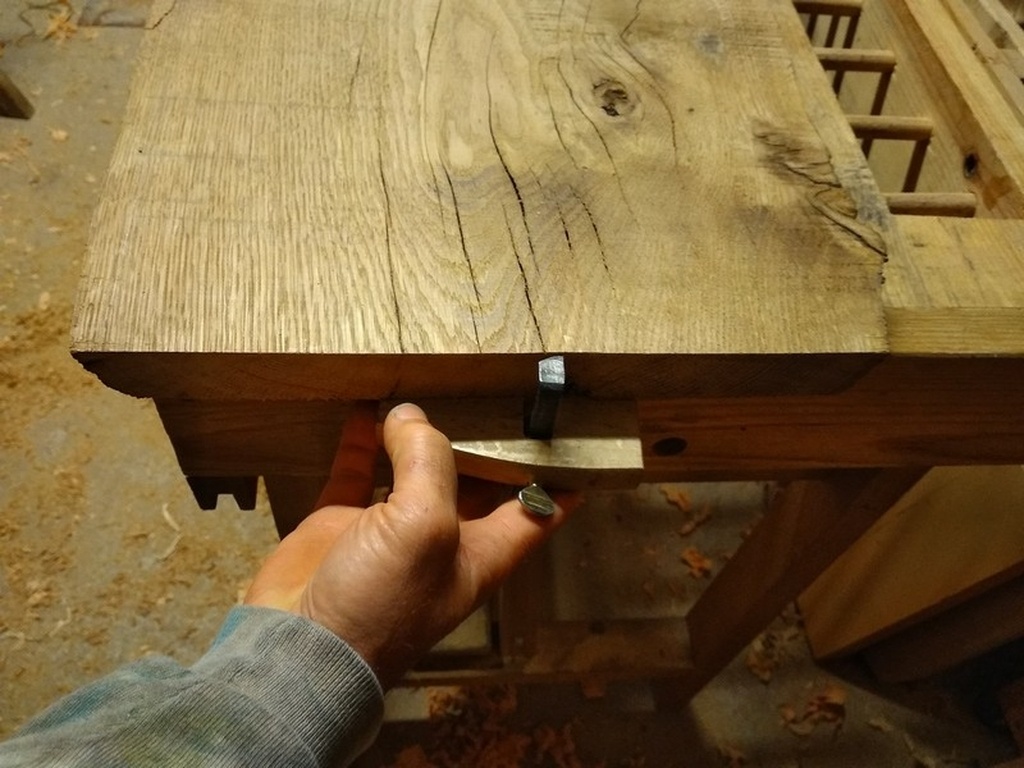

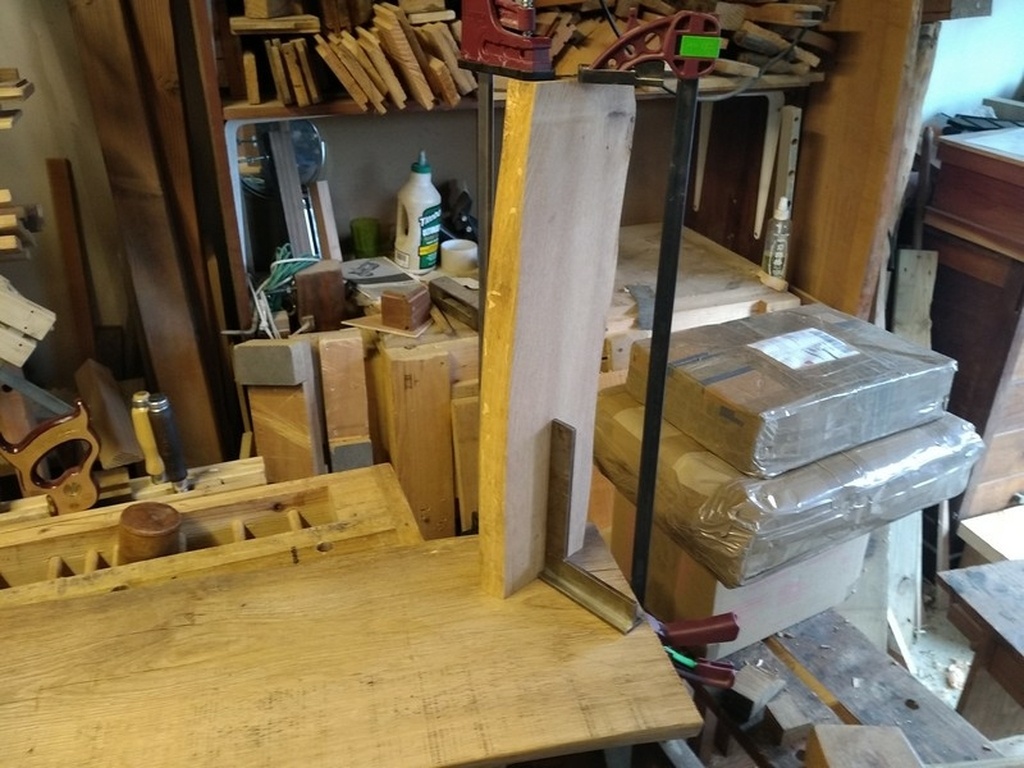

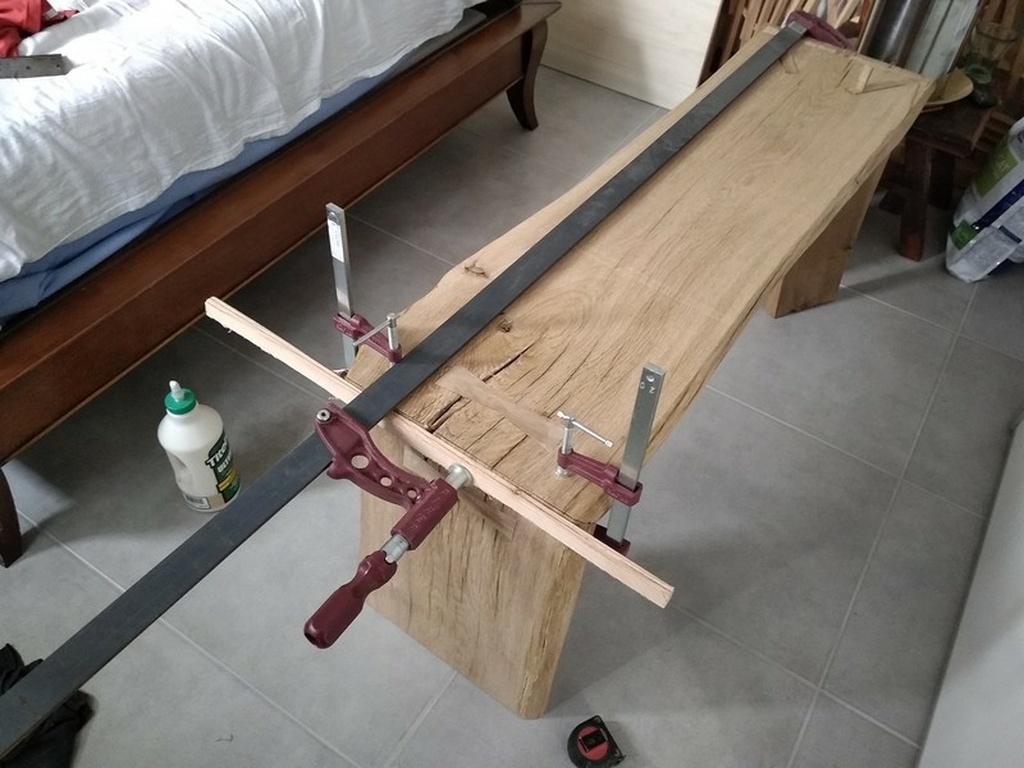

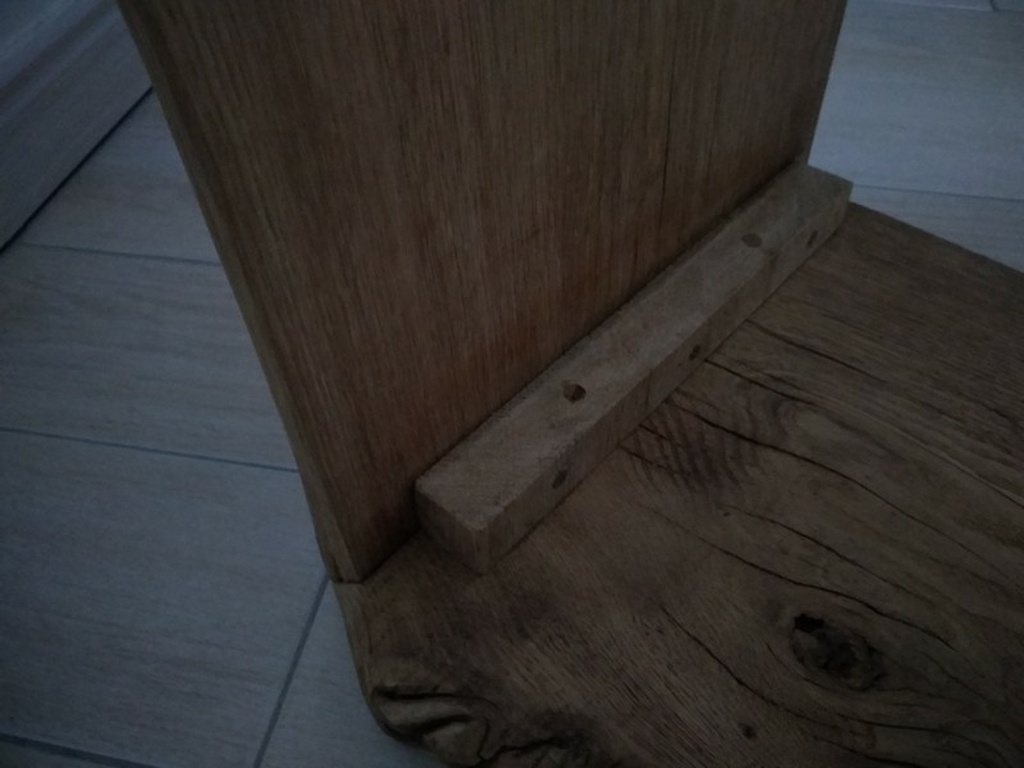

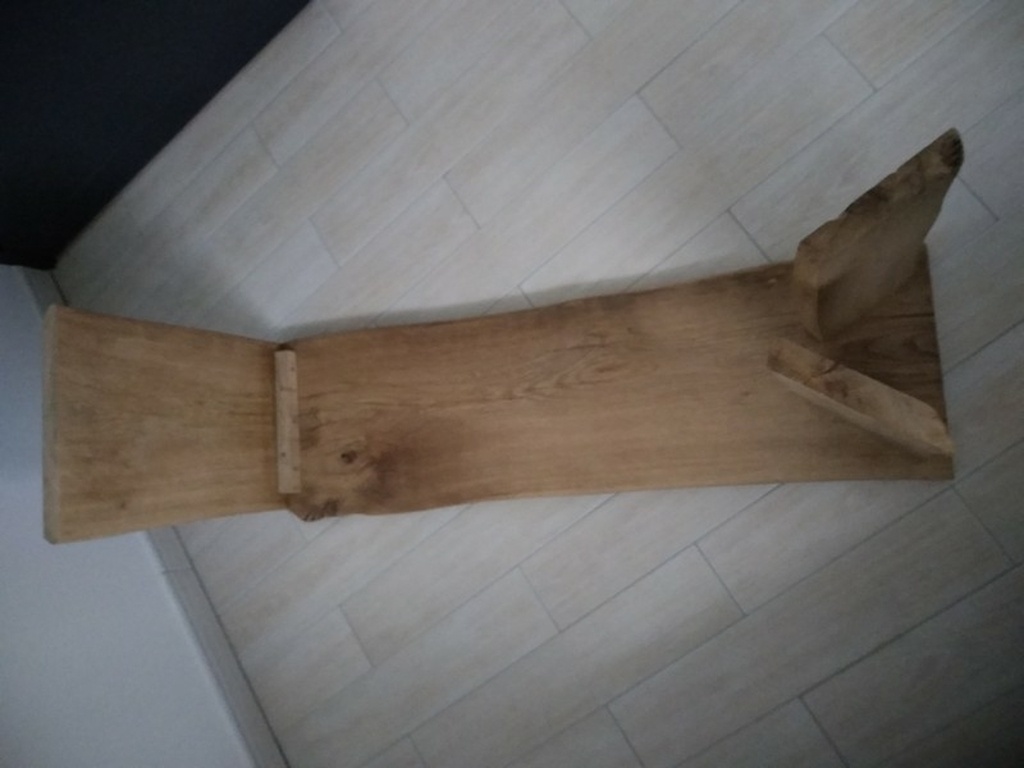

Pour le collage, je n'ai pas voulu mettre de tourillon ou languette dans l'angle, mais j'ai décidé de renforcer dessous par un tasseau collé et chevillé (dans le même sens du fil du bois!).

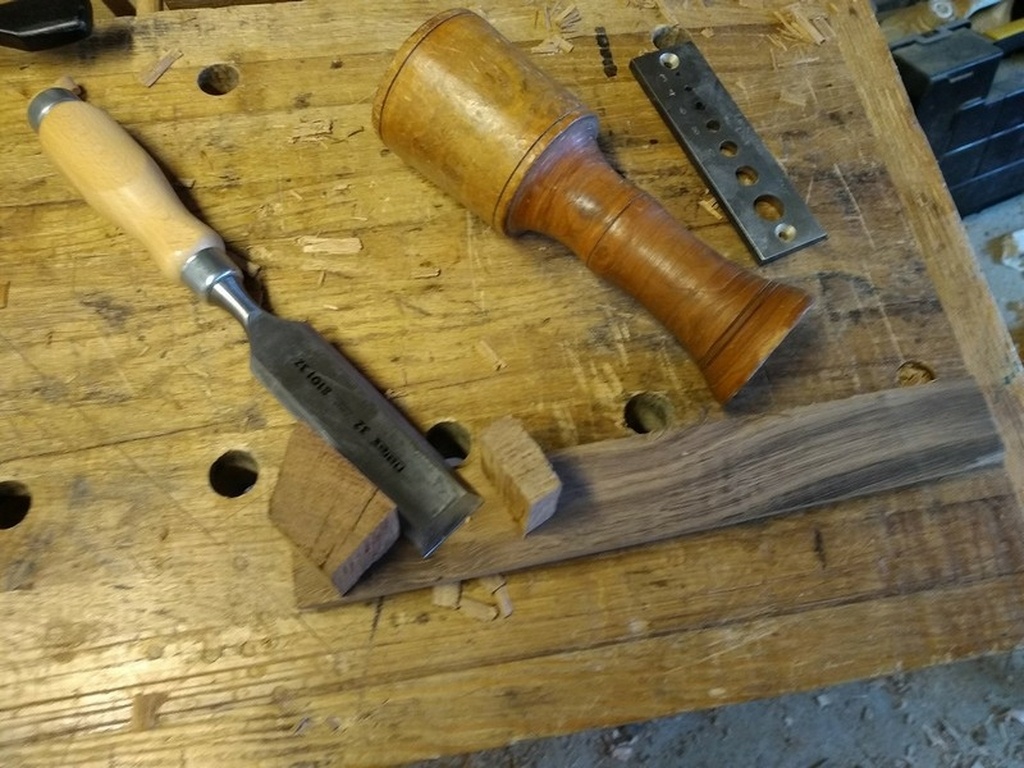

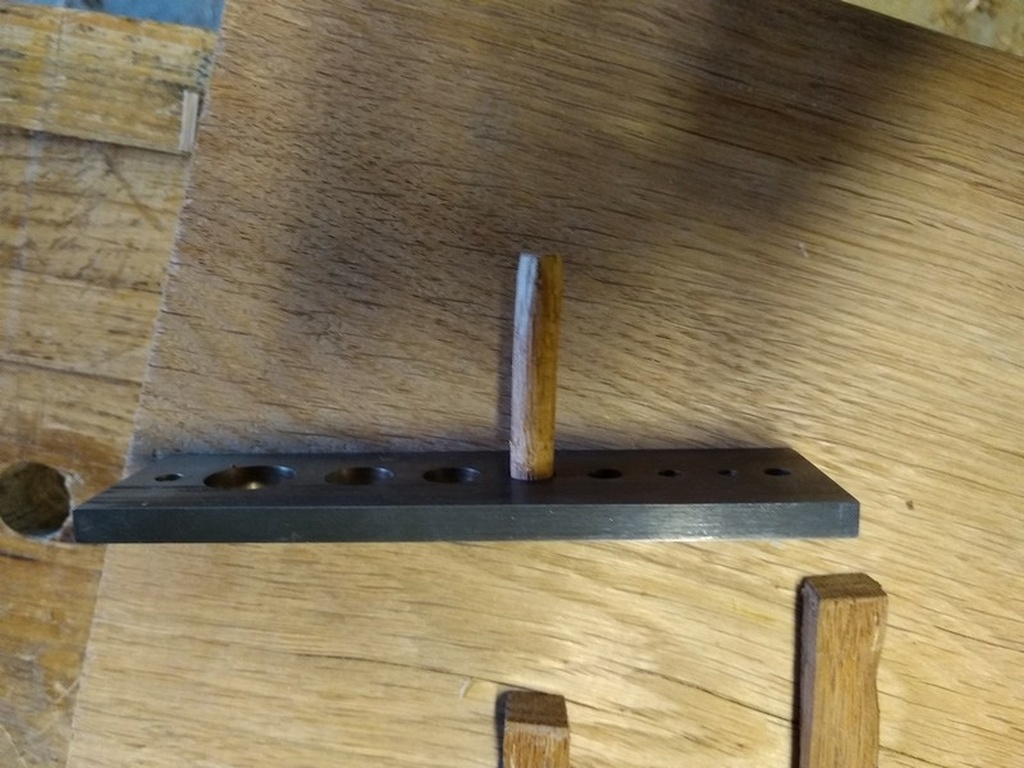

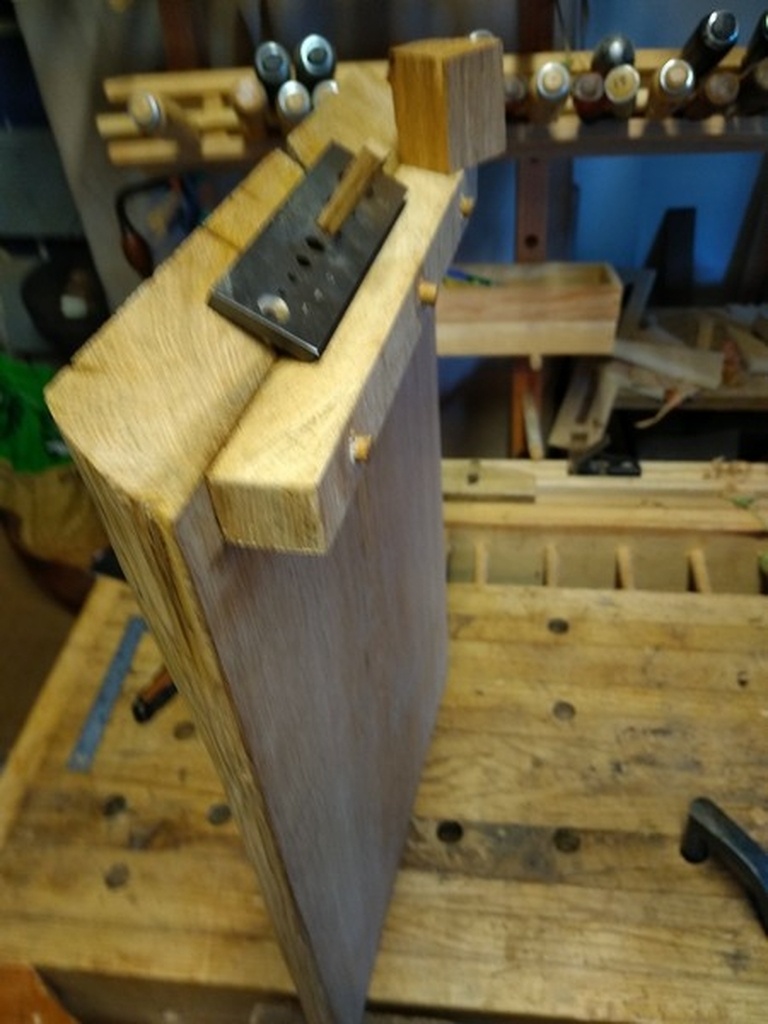

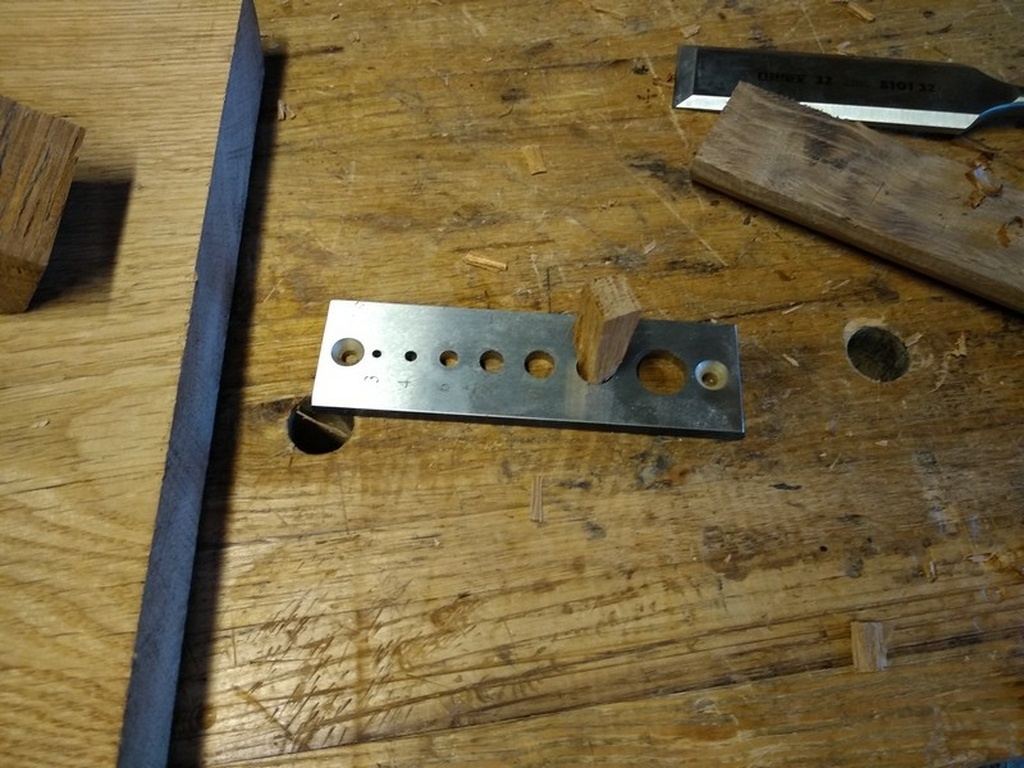

Les tourillons sont fait avec des chutes de la planche.

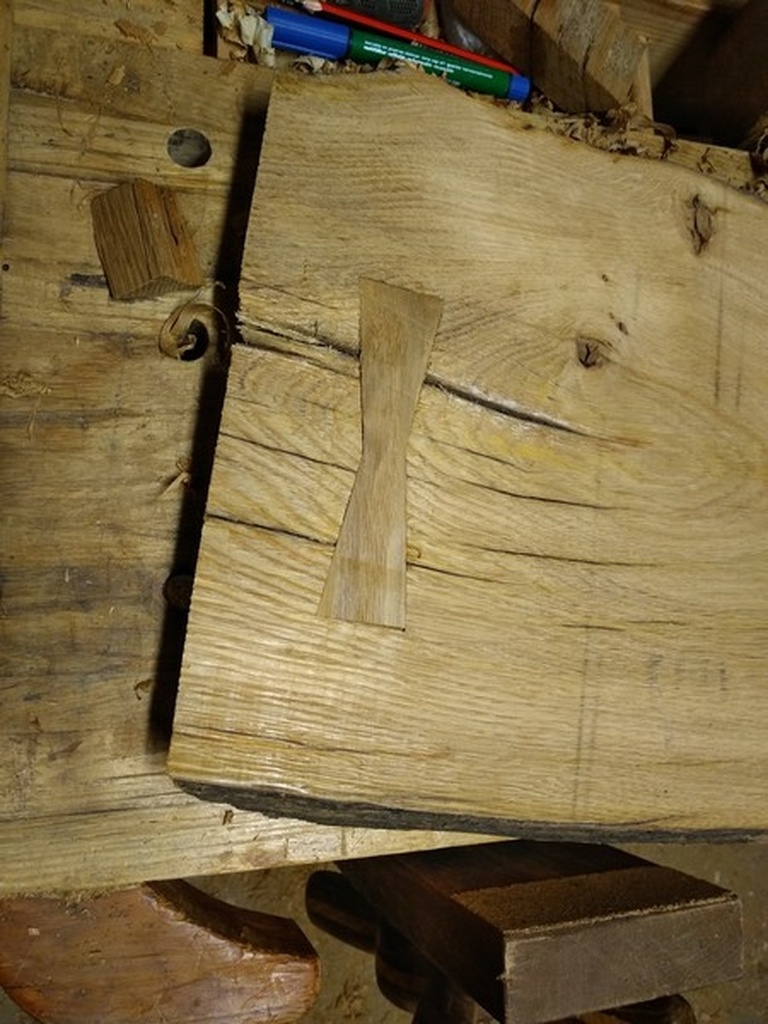

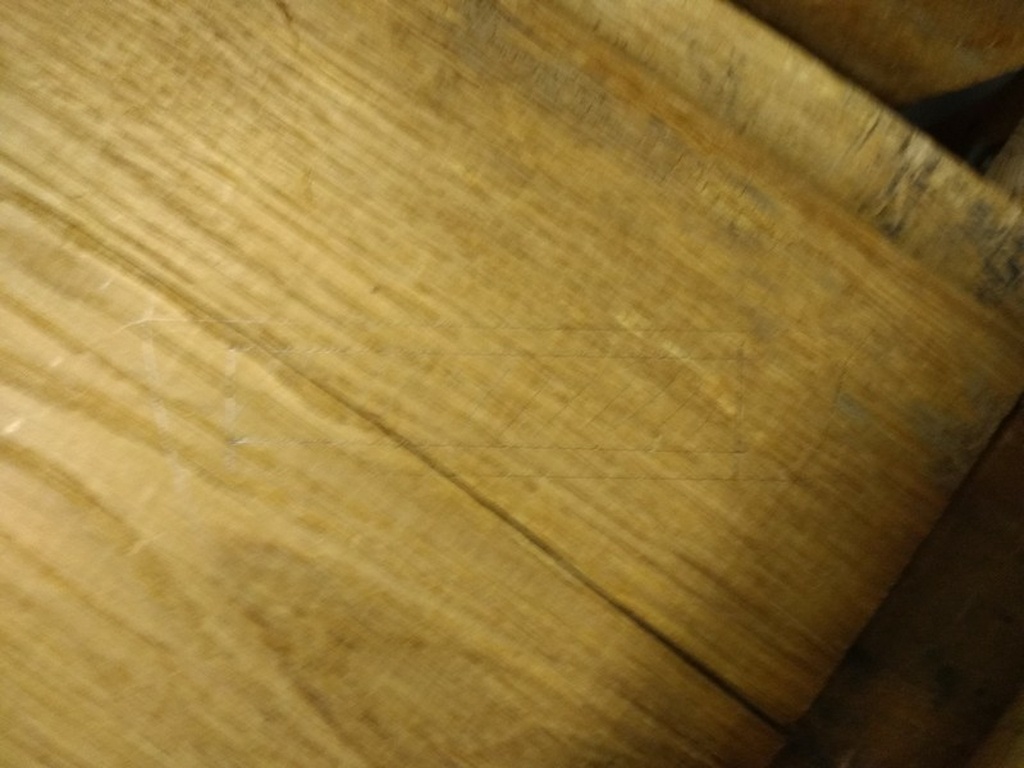

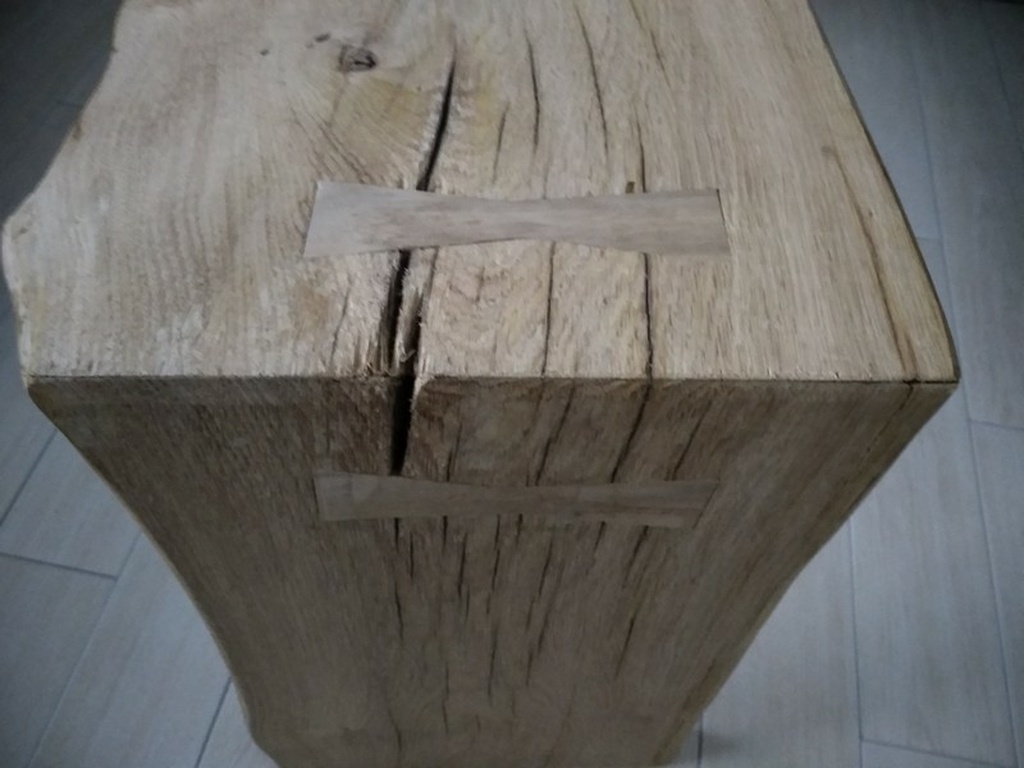

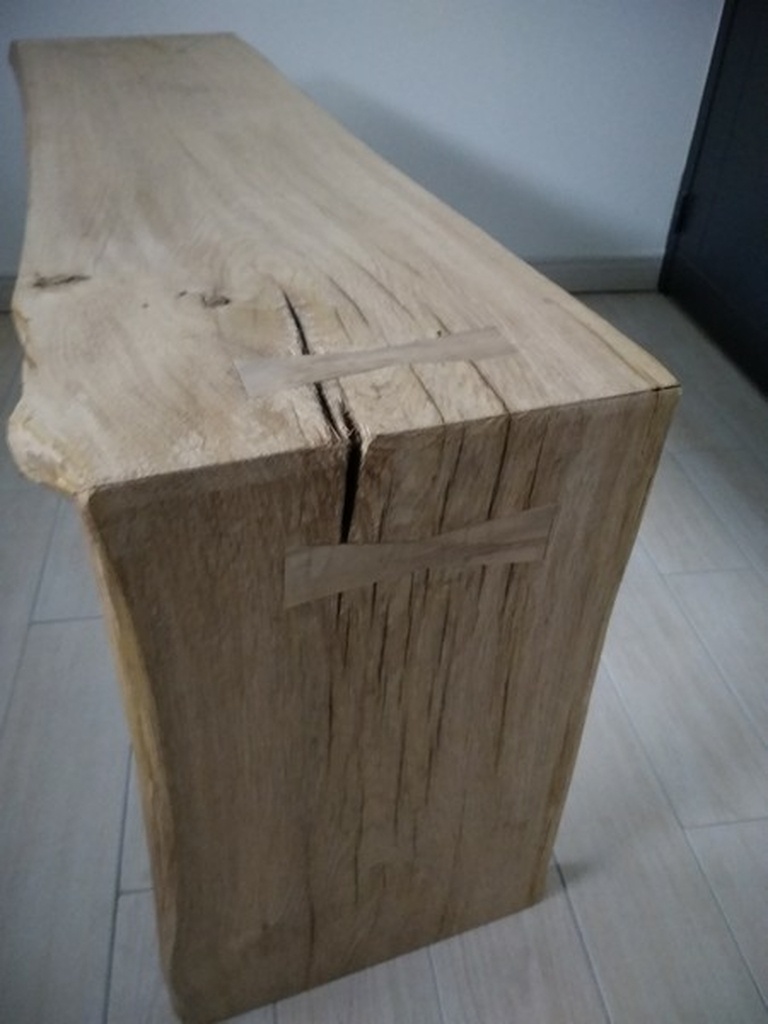

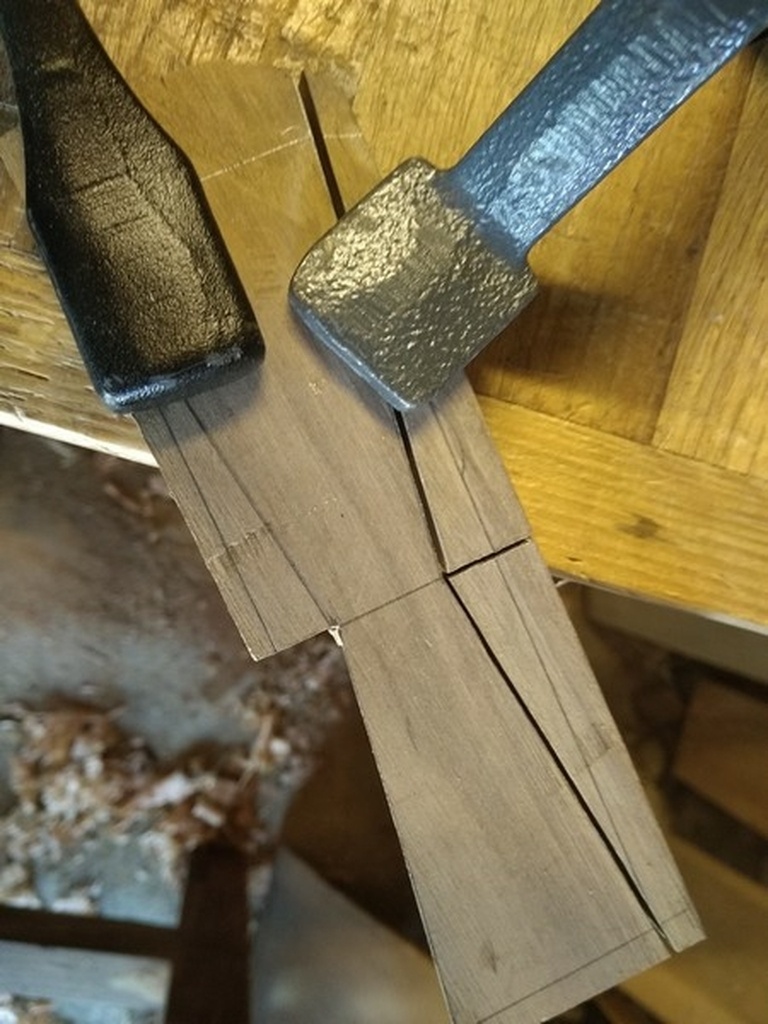

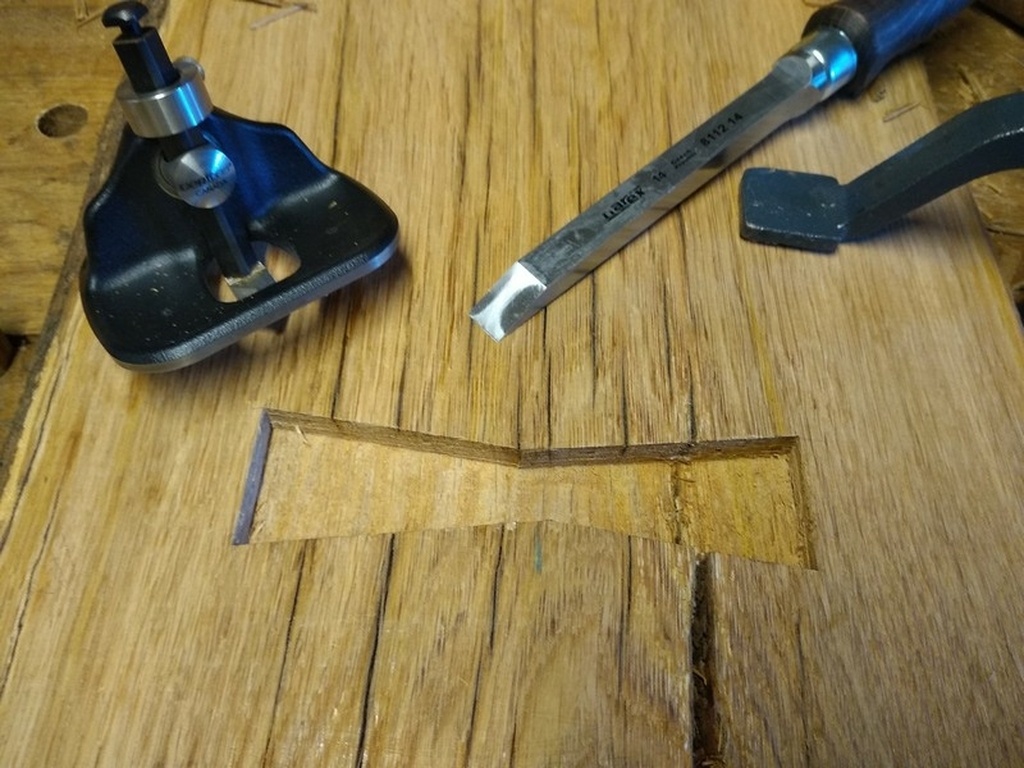

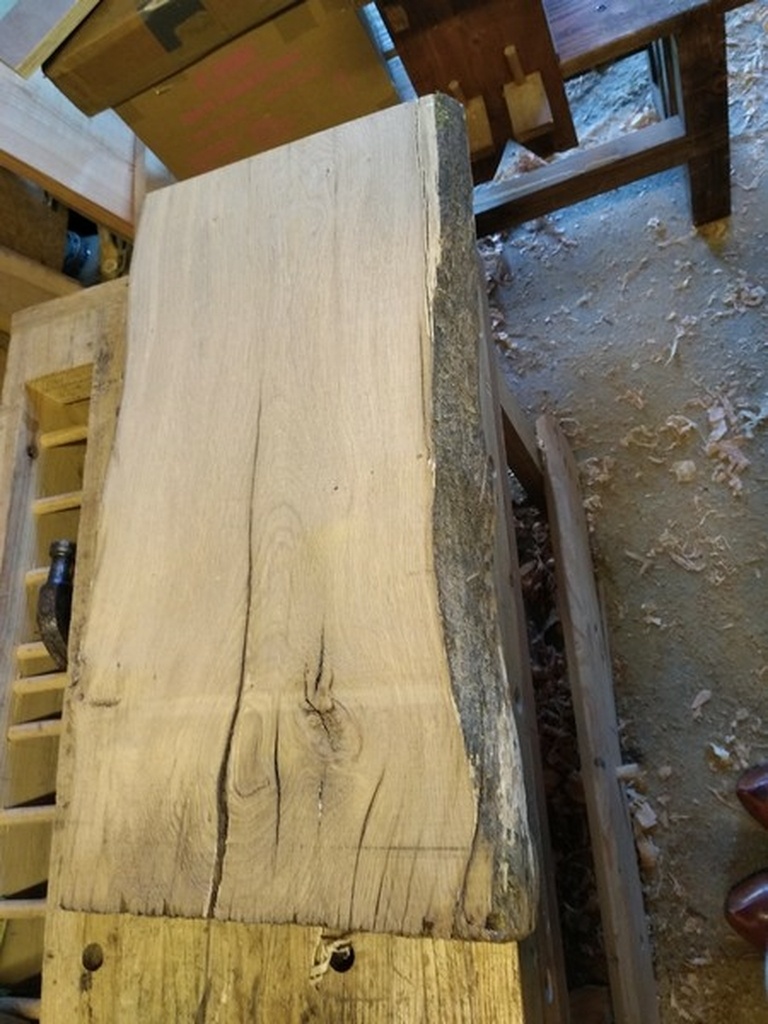

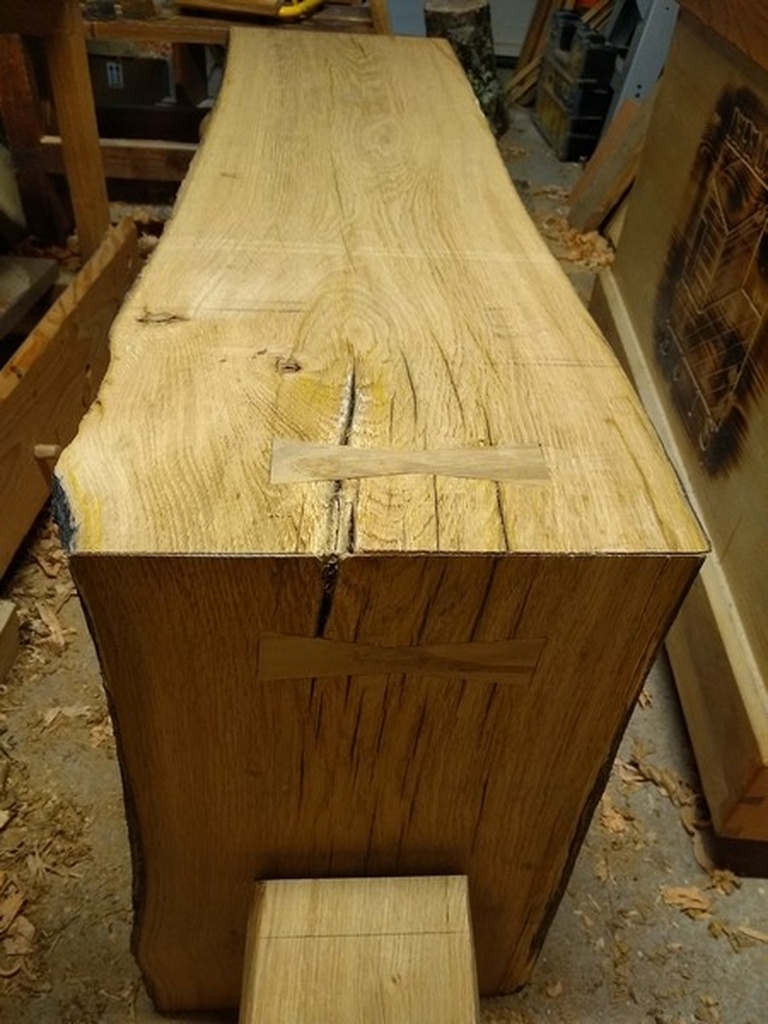

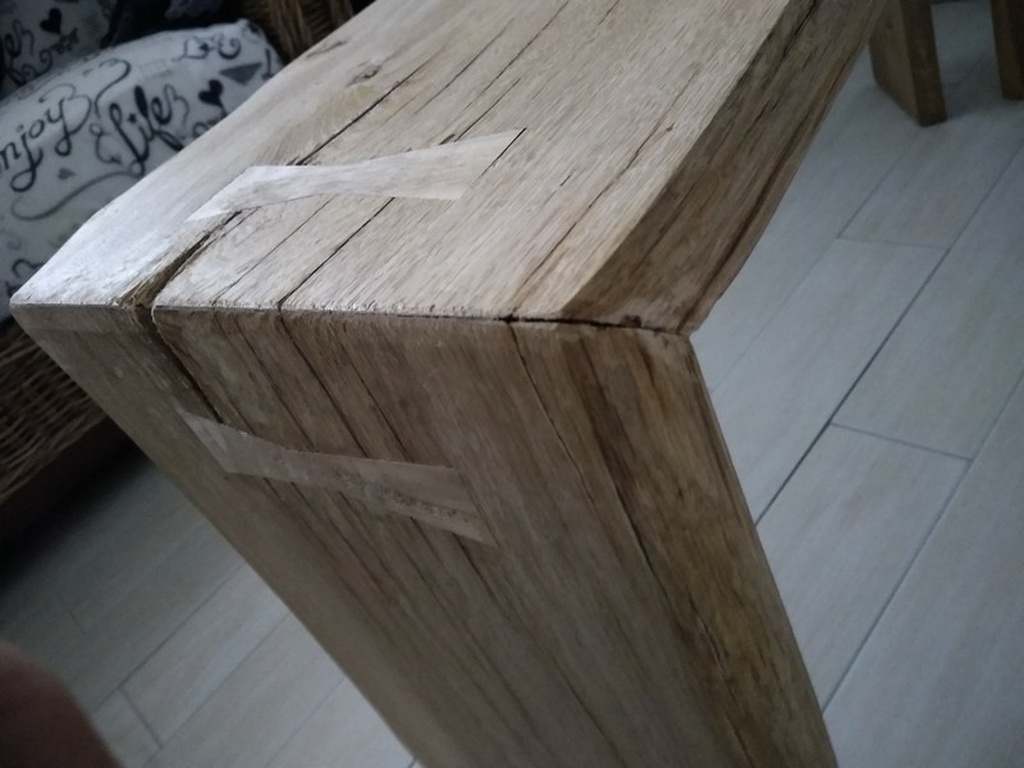

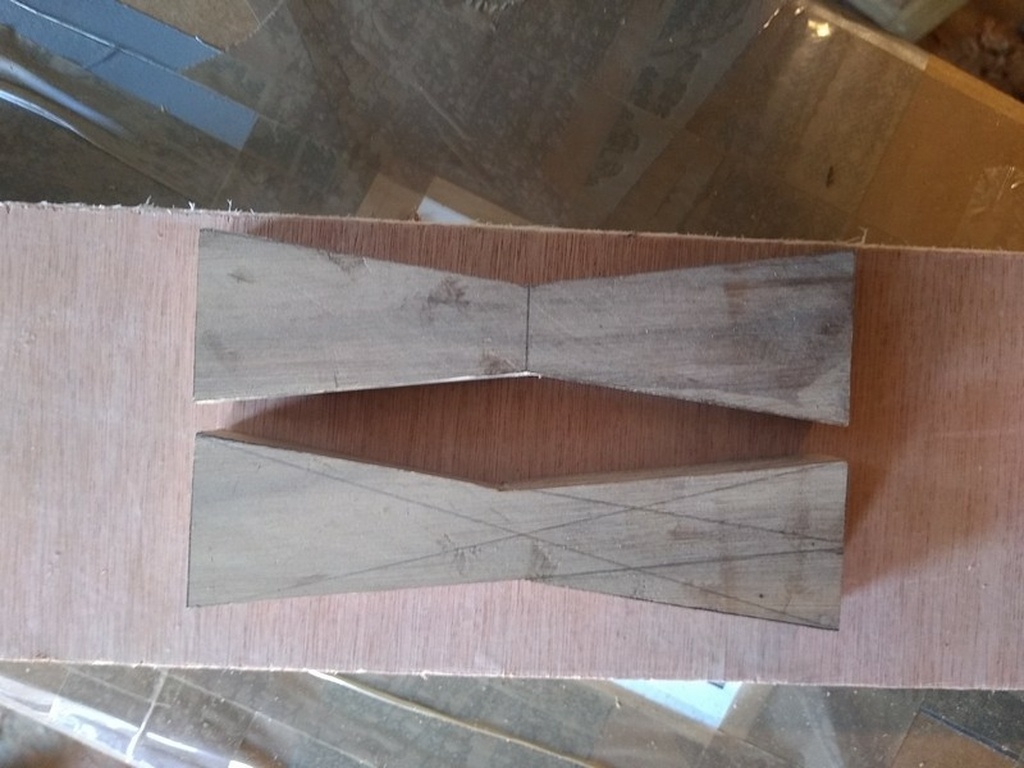

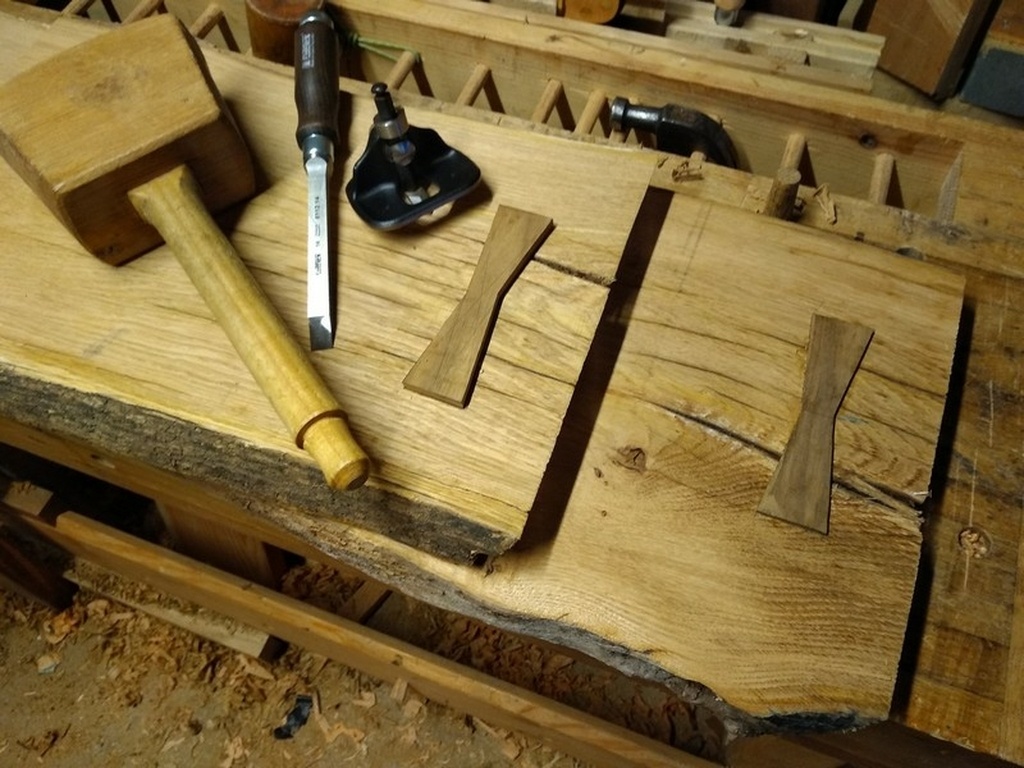

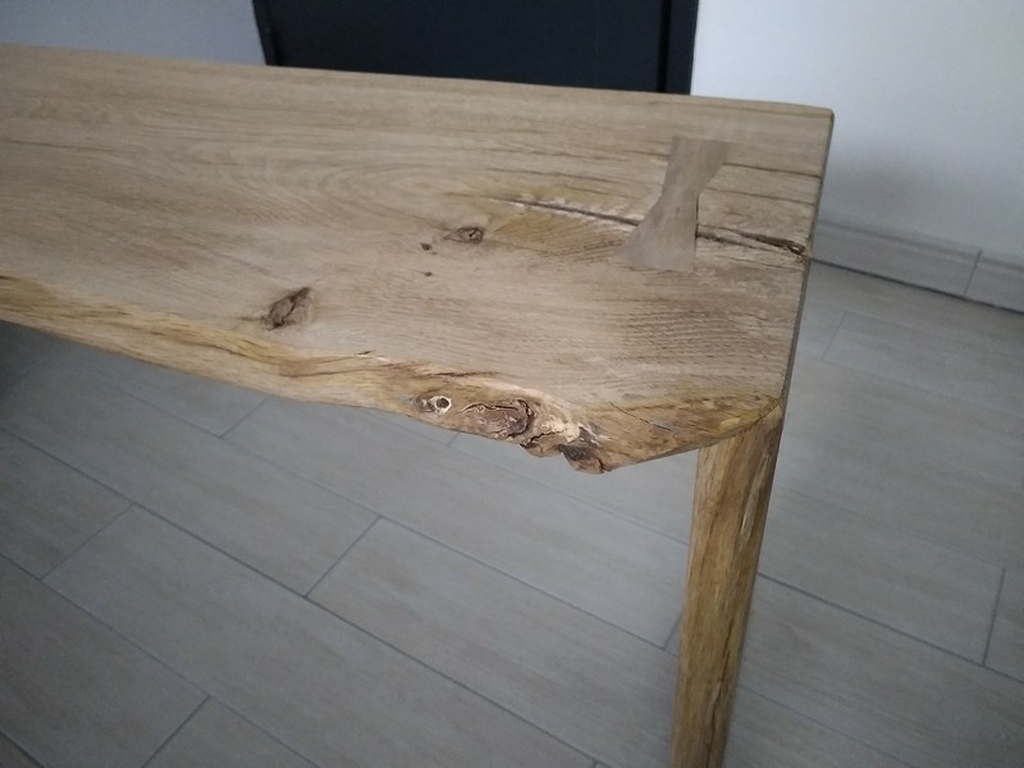

Par contre la planche possède des fentes, du coup je me suis lancé dans les incrustations de papillons bien que n'étant pas spécialement fan. (je ne voyait pas vraiment d'autre alternative).

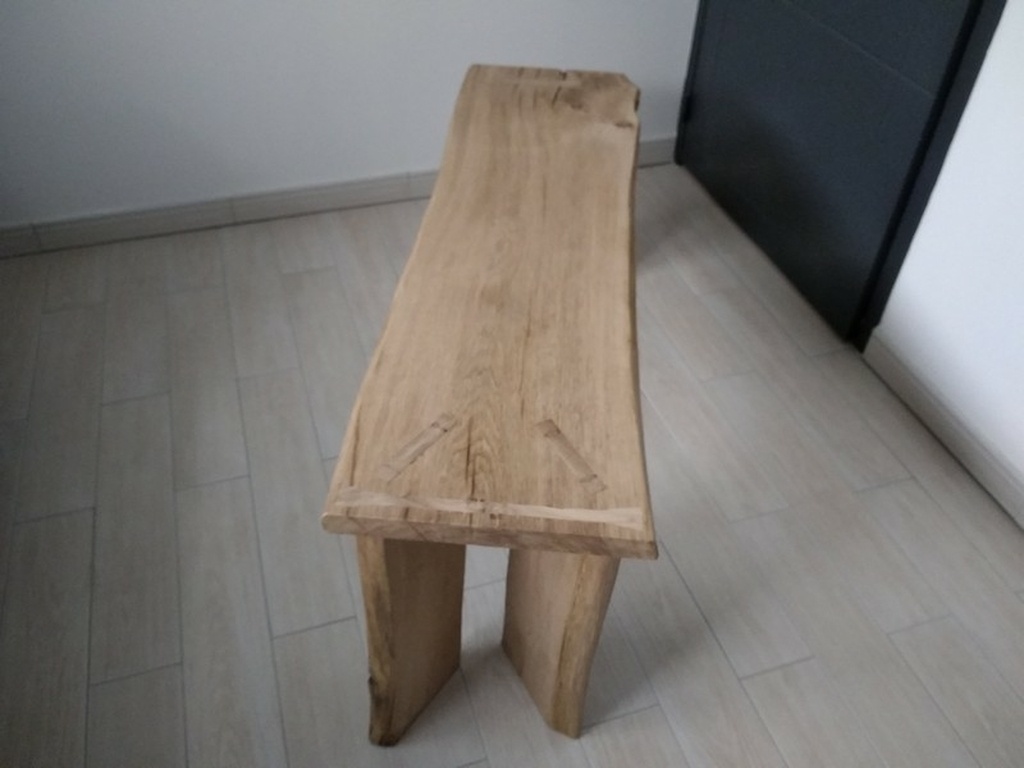

Voulant rester dans un côté un peu rustique en "live edge" j'avais peur que les papillon dénature le banc, j'ai donc décidé de les faire en chataignier (dans des chutes d'escalier).
Bref que ça se voit un peu mais discrètement.

Pour les pieds de l'autre côté j'ai voulu faire des tenons mortaises à queues de renard. (coin en châtaignier).

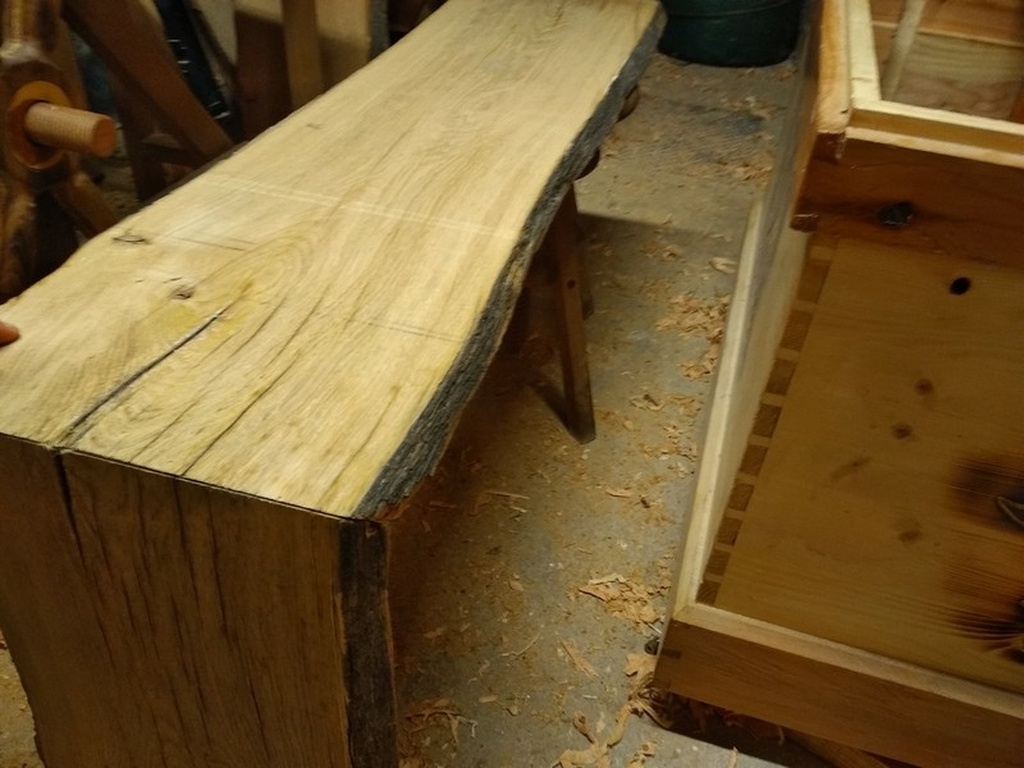

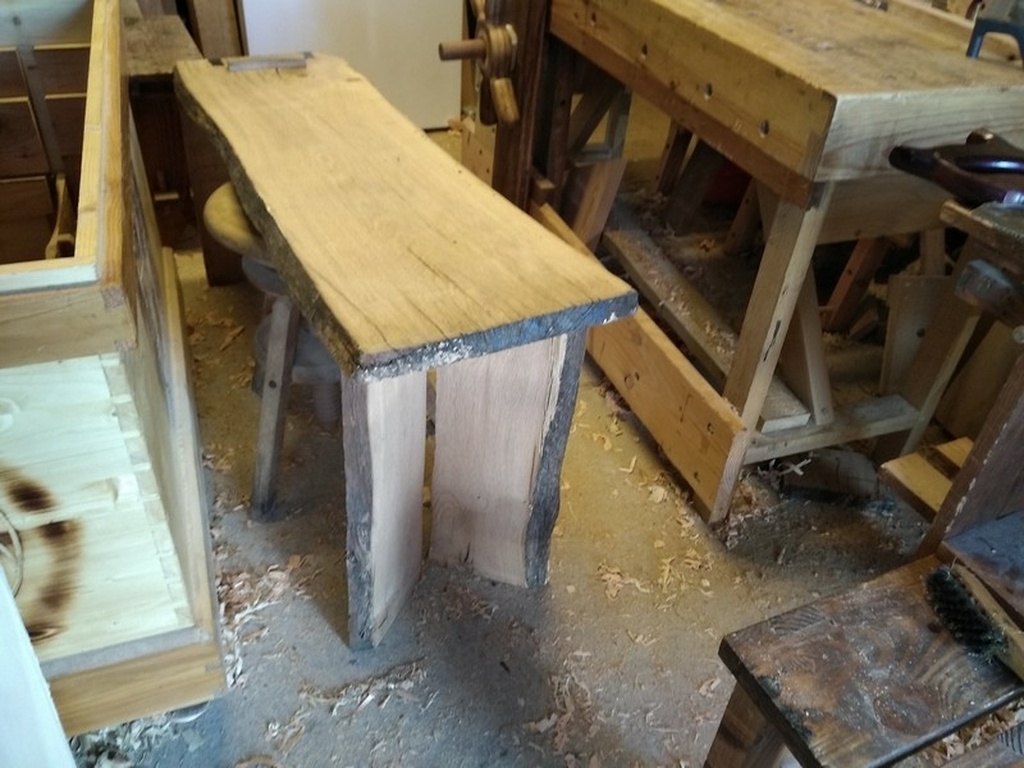

Je me suis posé la question du contreventement sans vraiment trouver de solution qui me convenait donc j'ai pris l'option de mettre les pieds de biais en me disant que ça stabiliserait le banc (et c'est le cas !) maintenant j'avoue que j'attends de voir le travail des tenons dans ce sens.

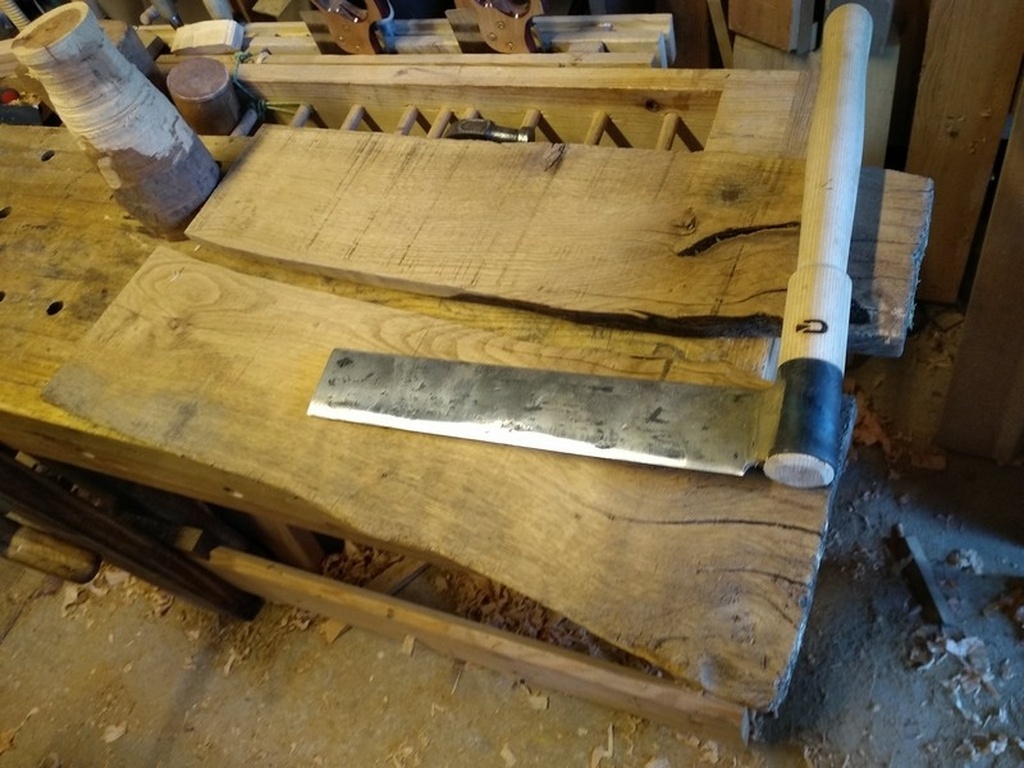

Les pieds sont pris dans la même planche, fendus au départoir.

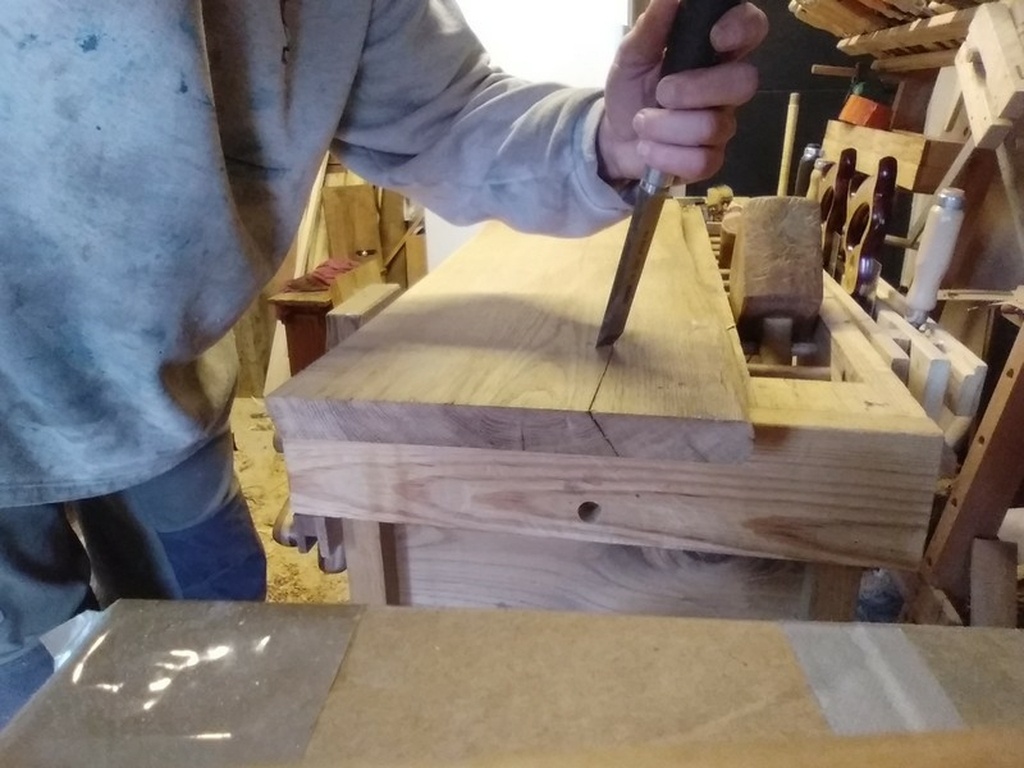

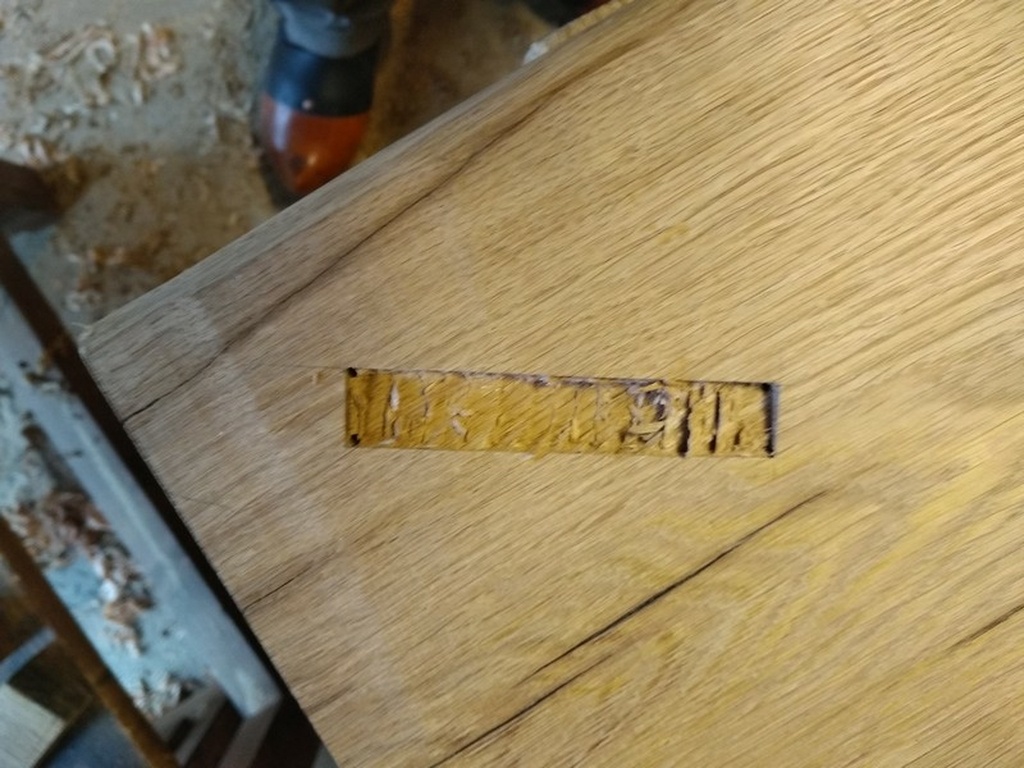

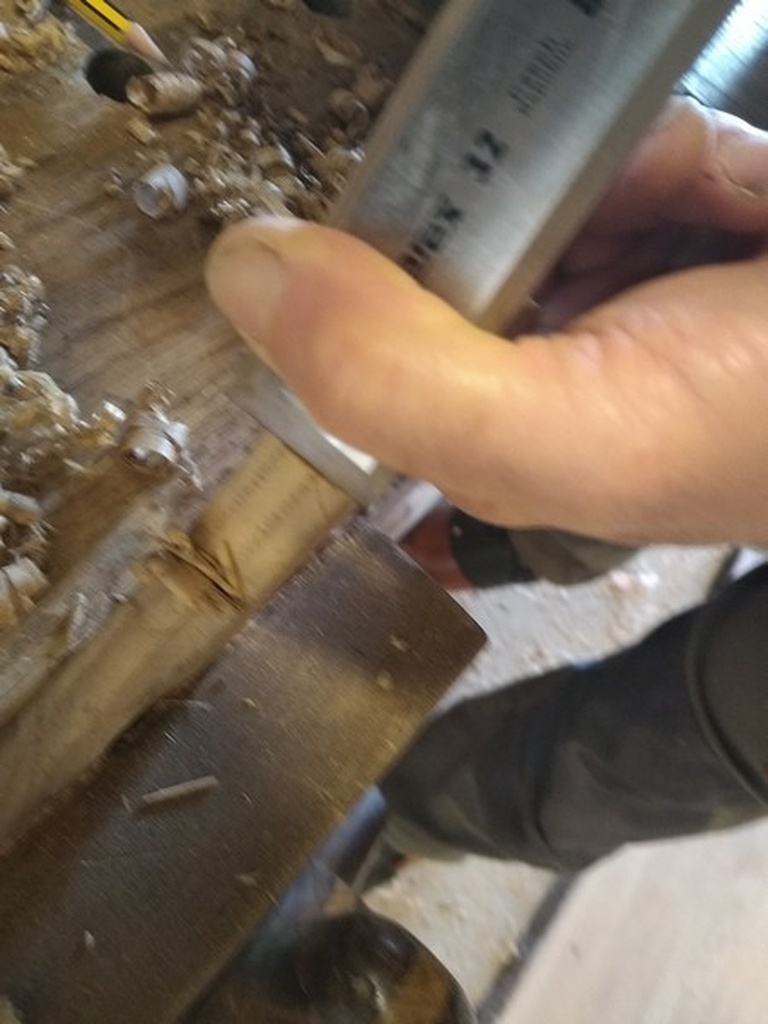

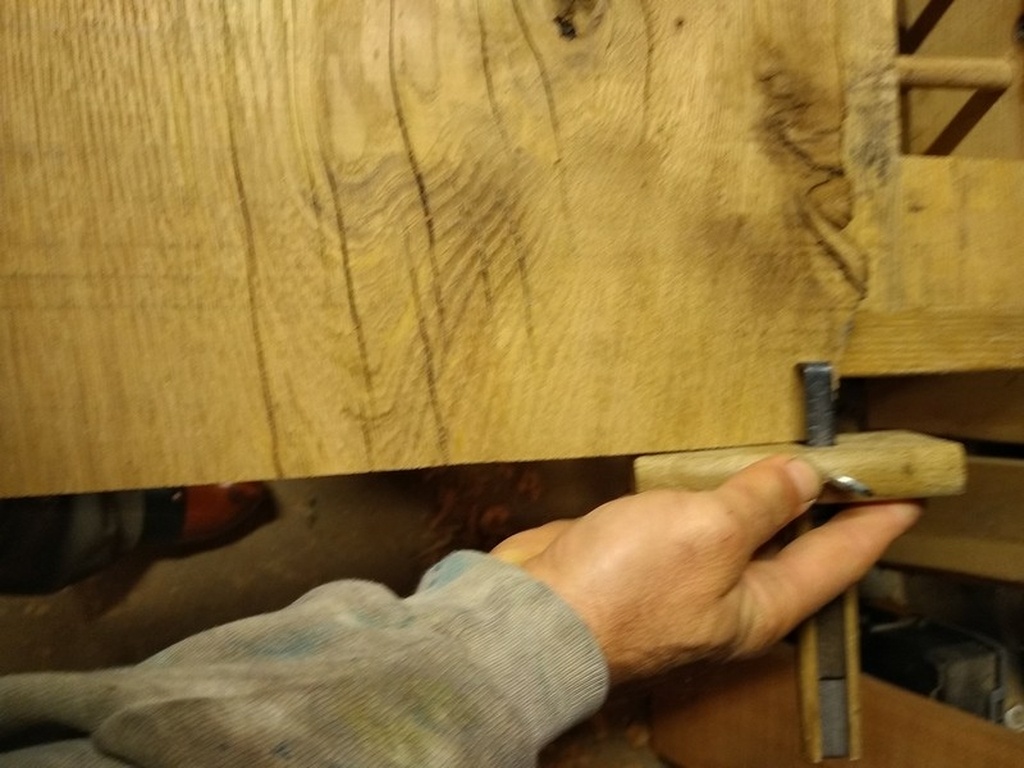

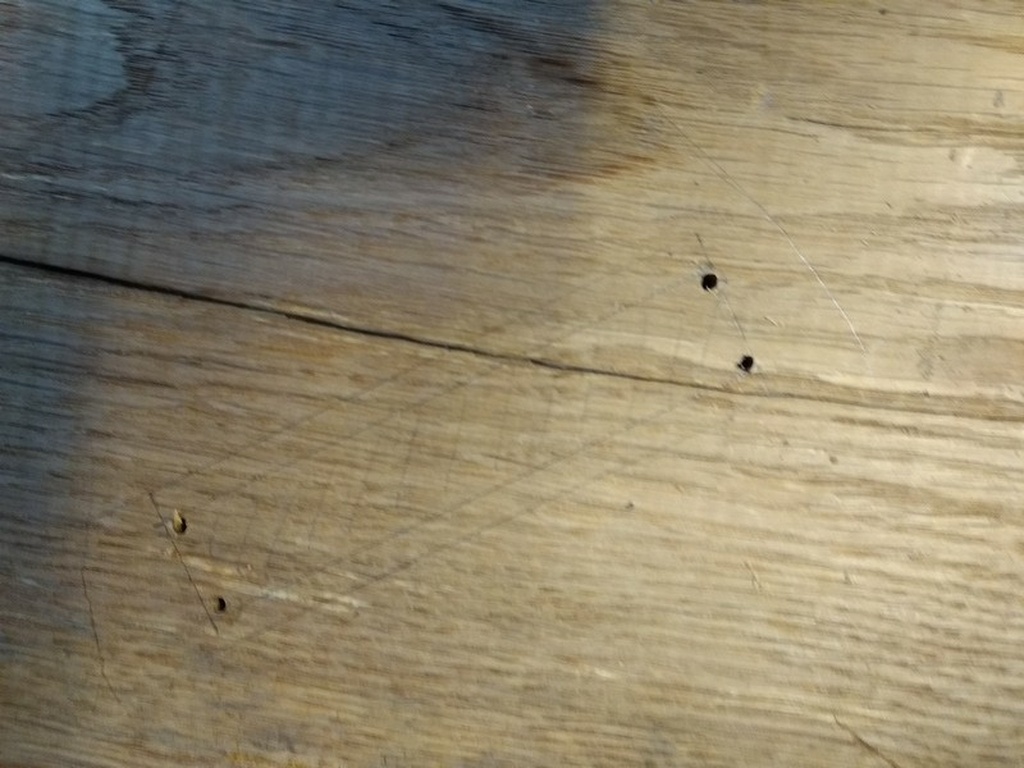

Pour les mortaises je les ai tracées d'un côté et j'ai percé aux quatre coins pour avoir mes repère de l'autre côté. Ensuite mortaise au bédane en alternant le côté pour éviter les arrachements.

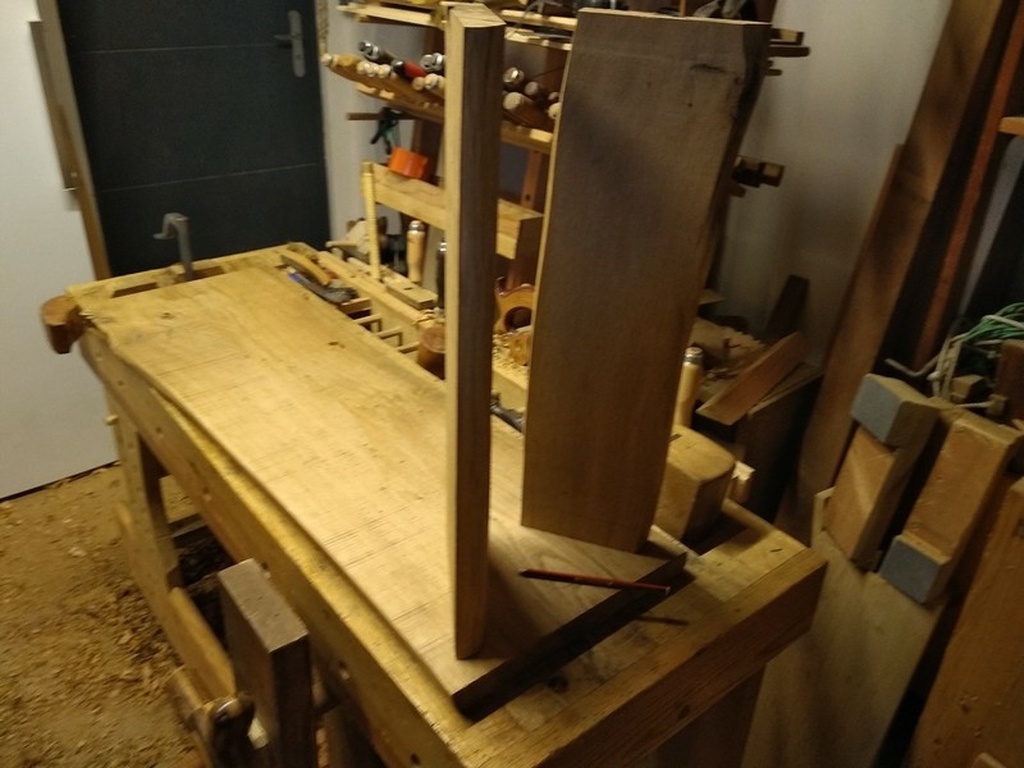

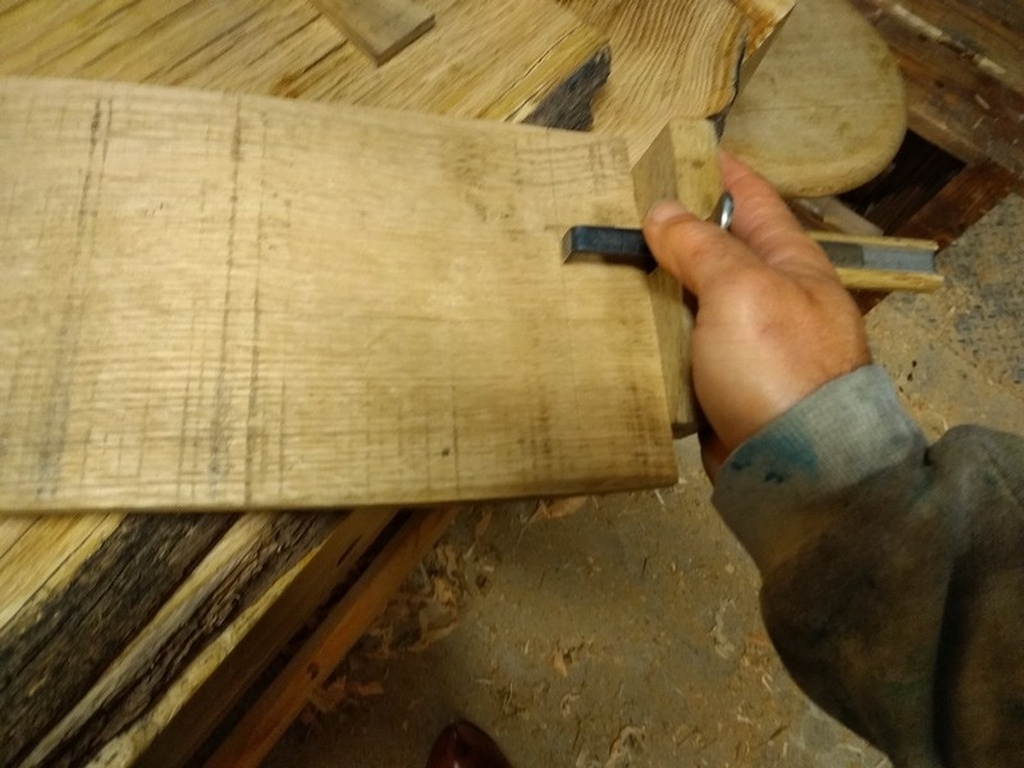

Puis repositionnement des pieds pour tracer le tenon à travers la mortaise.

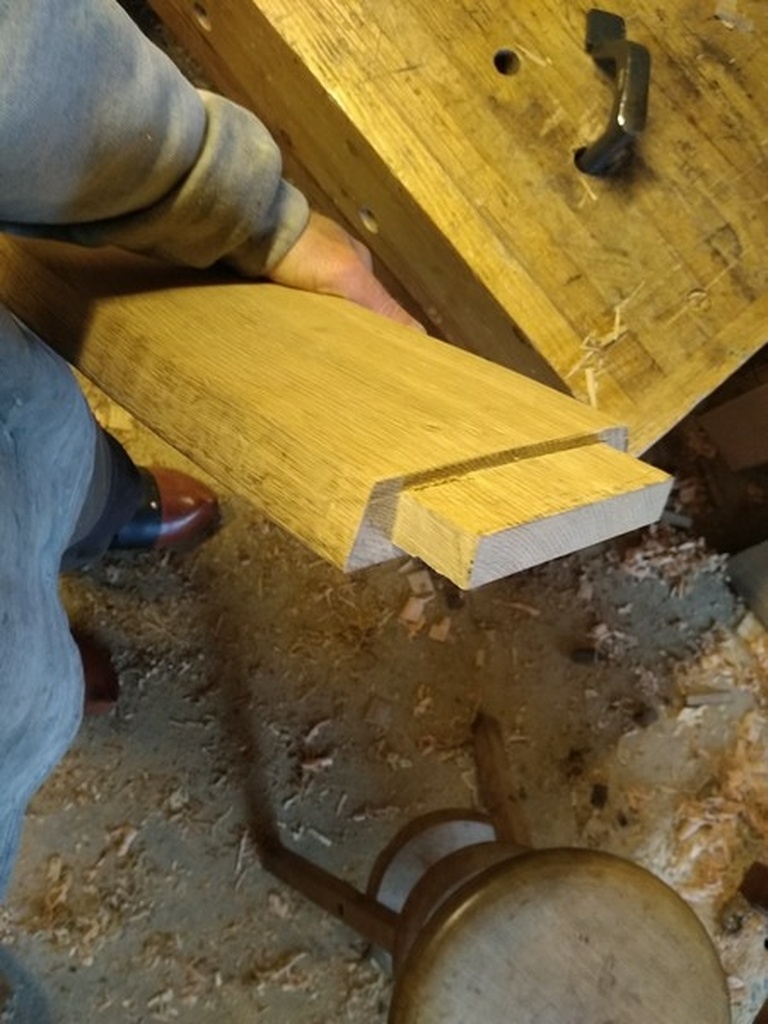

J'ai choisi de faire les tenons en sciant les épaulements et en buchant les joues, j'ai trouvé ça plus simple dans ce cas là.

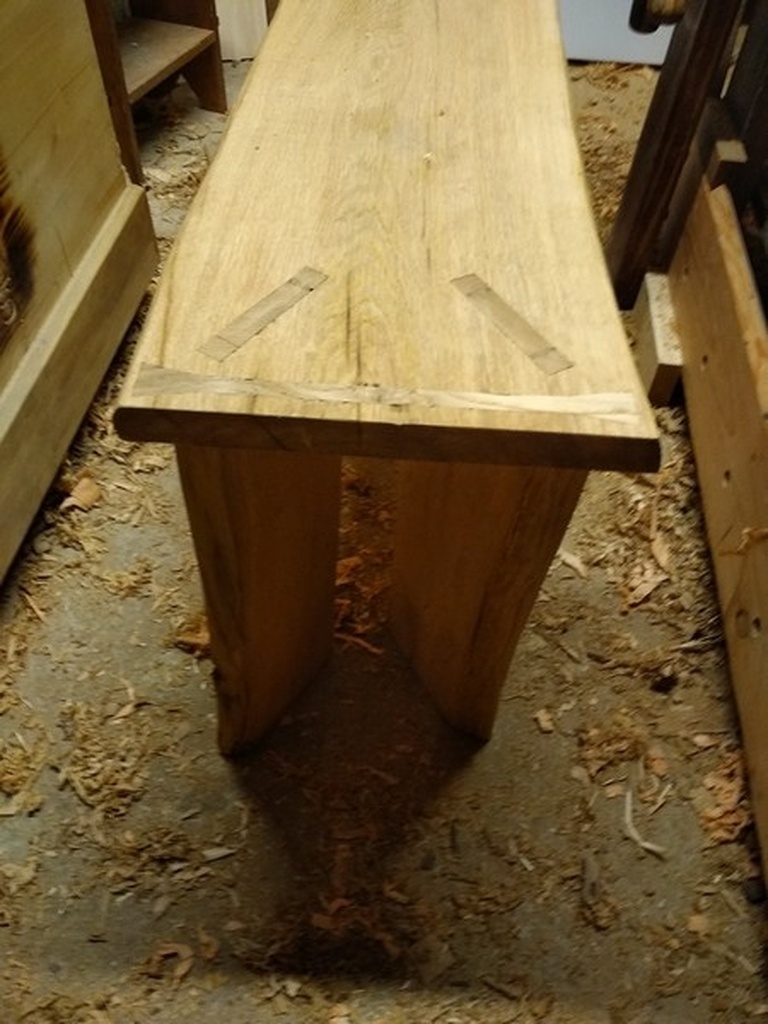

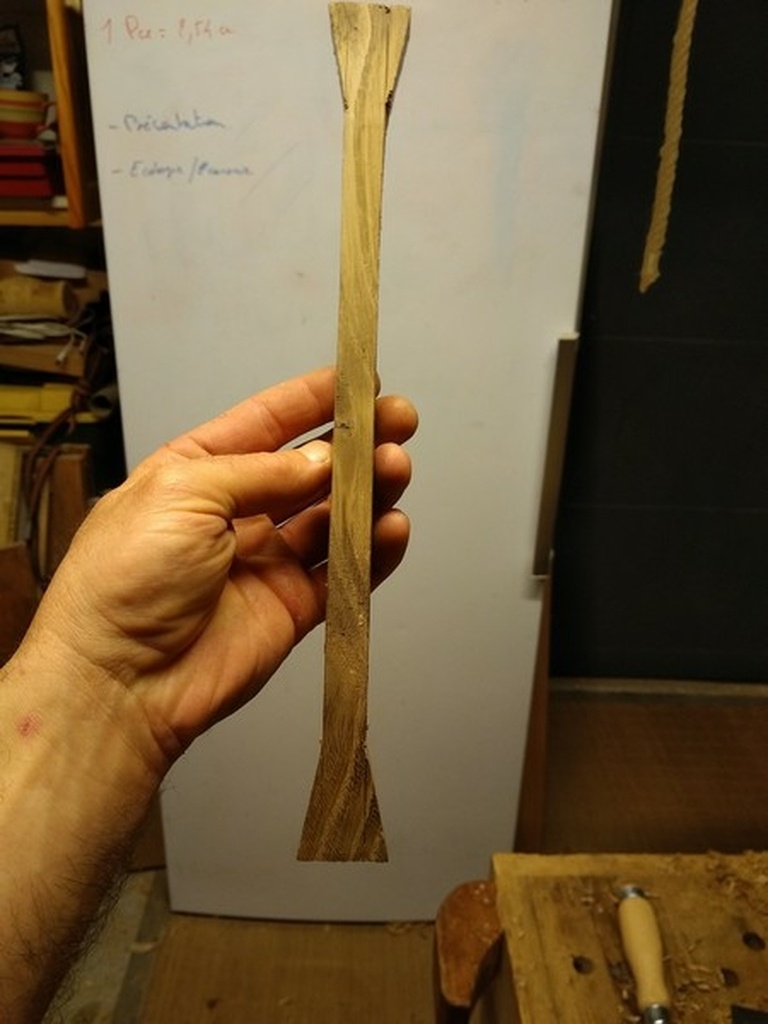

J'ai hésité mais devant le risque de fentes de l'autre côté j'ai pris le parti de mettre un papillon côté pieds en tenons/mortaises également, qui fait presque toute la largeur ! La suite parlera d'elle-même.

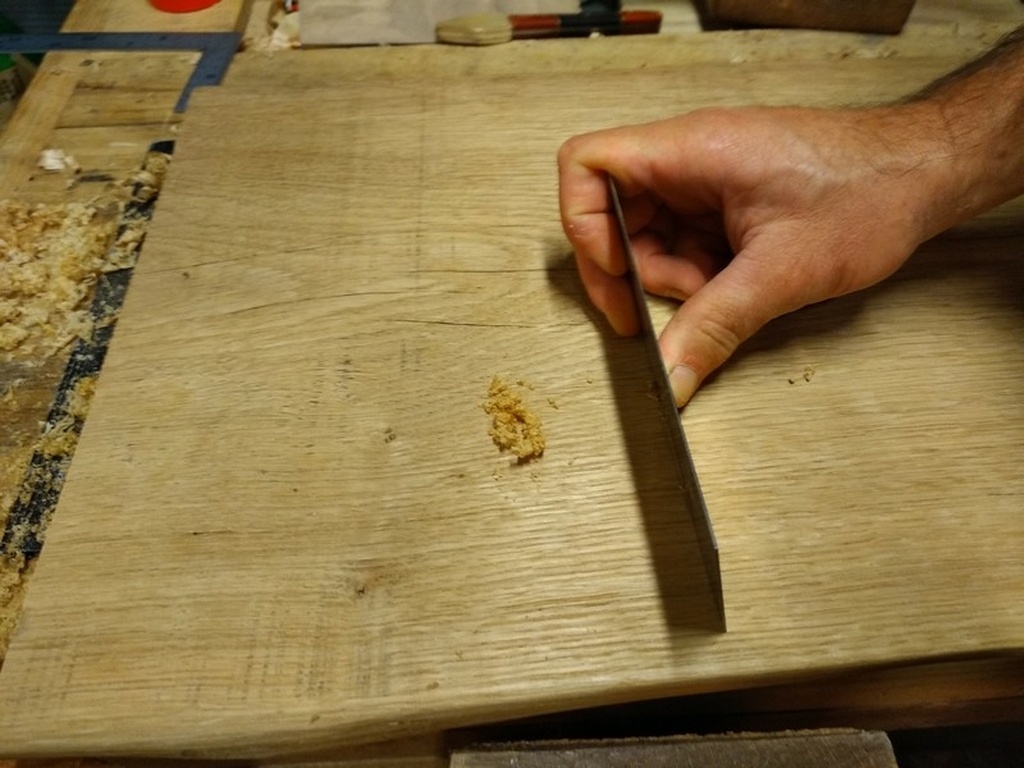

Les chants sont travaillés à la plane et wastringue et le tout fini au racloir.

La finition sera au vernis tonkinois (j'adore ce vernis !).

Pour l'anecdote par rapport au contreventement, j'ai posté les photos sur le groupe Facebook "travail aux outils à main" créé par les éditions blbbois et j'ai eu le droit à un : "contreventement médiocre j'utilise des traverses avec de vrais assemblages " accompagné d'une photo de tabouret ! Soyez rassuré Sanglier va bien !!!!! 😂

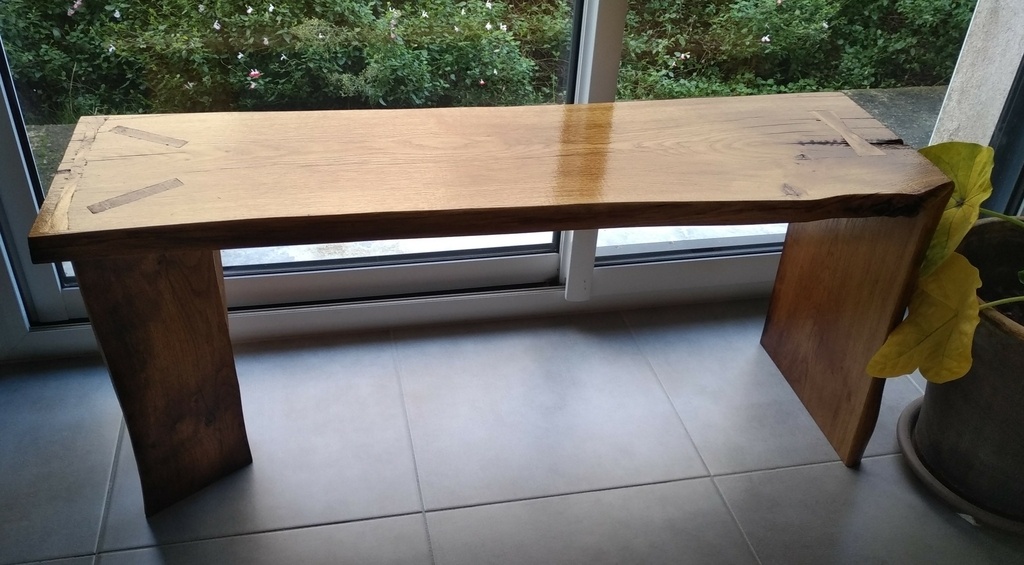

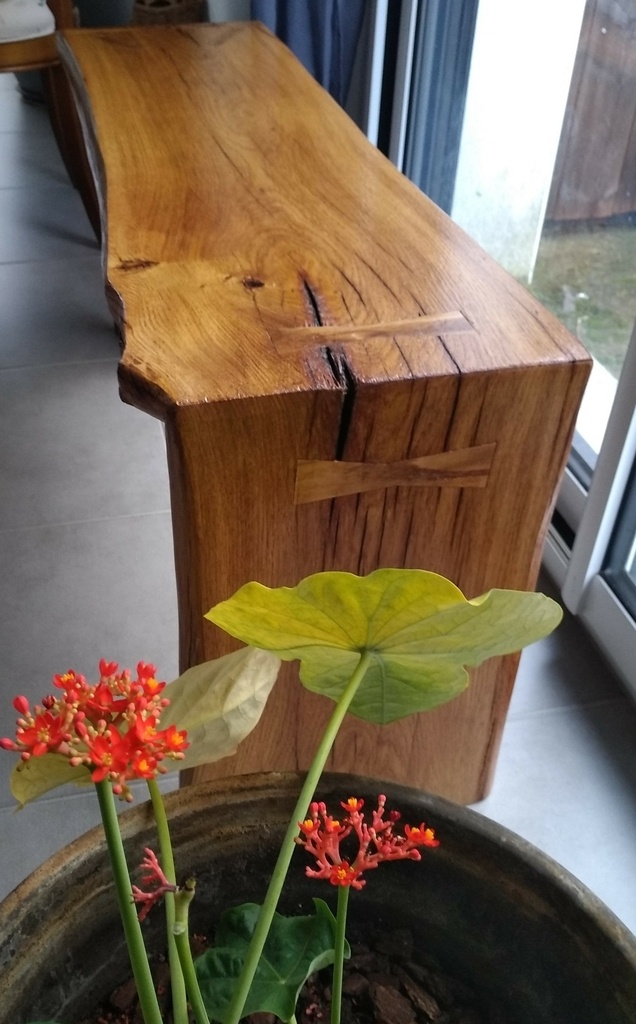

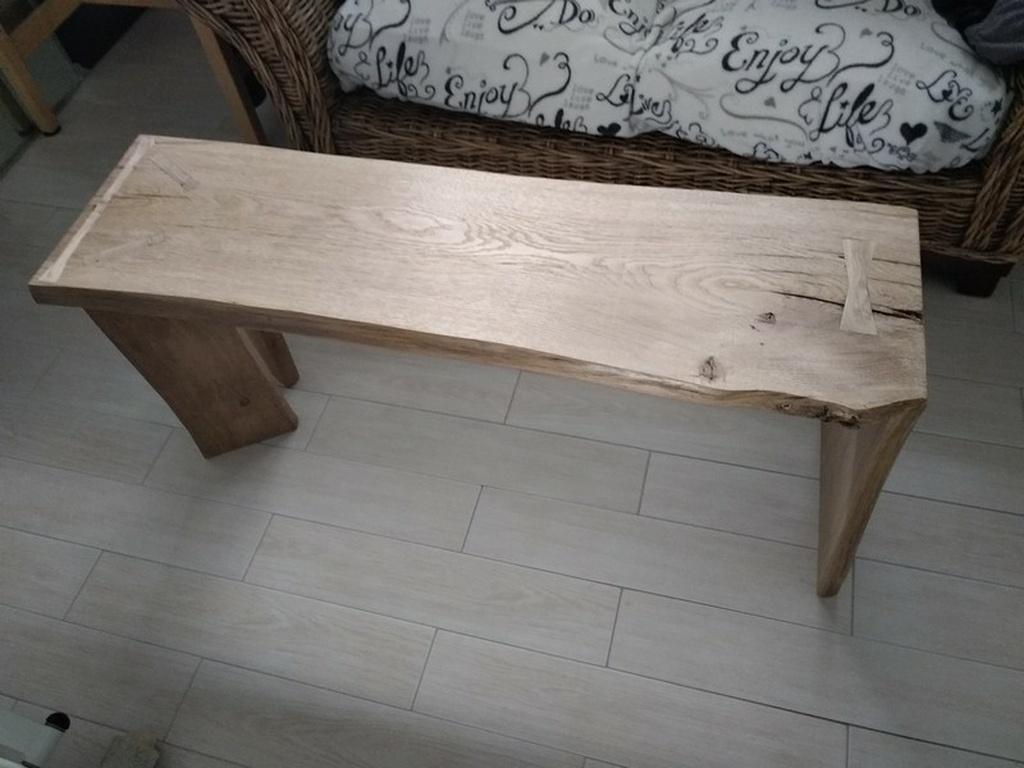

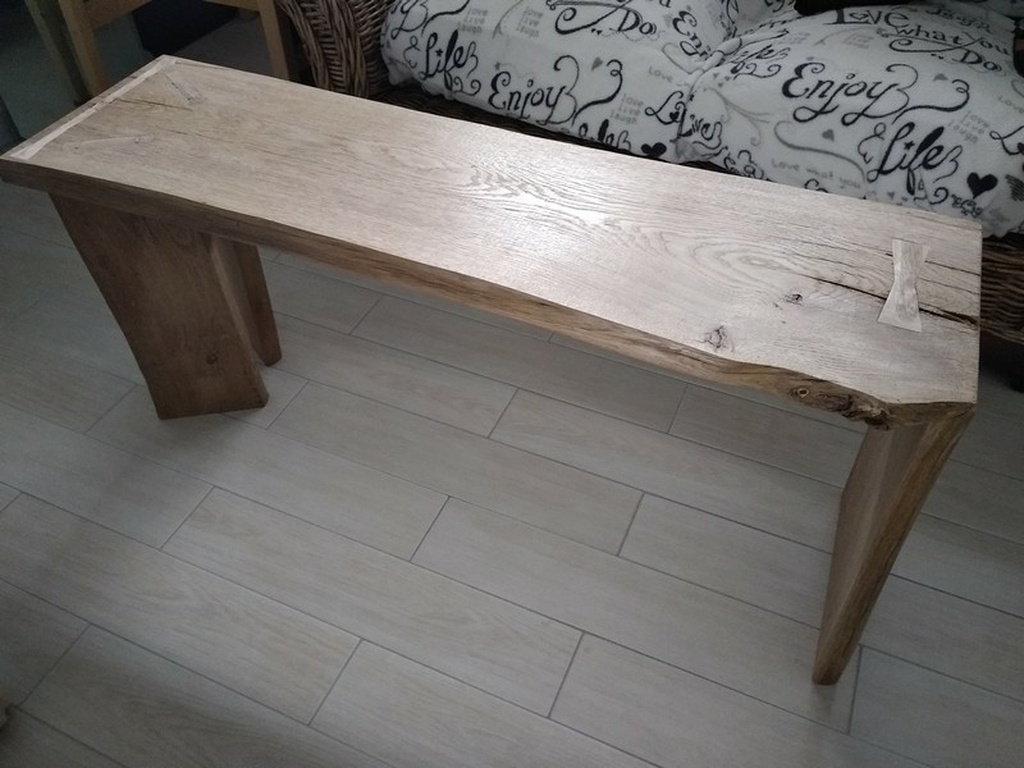

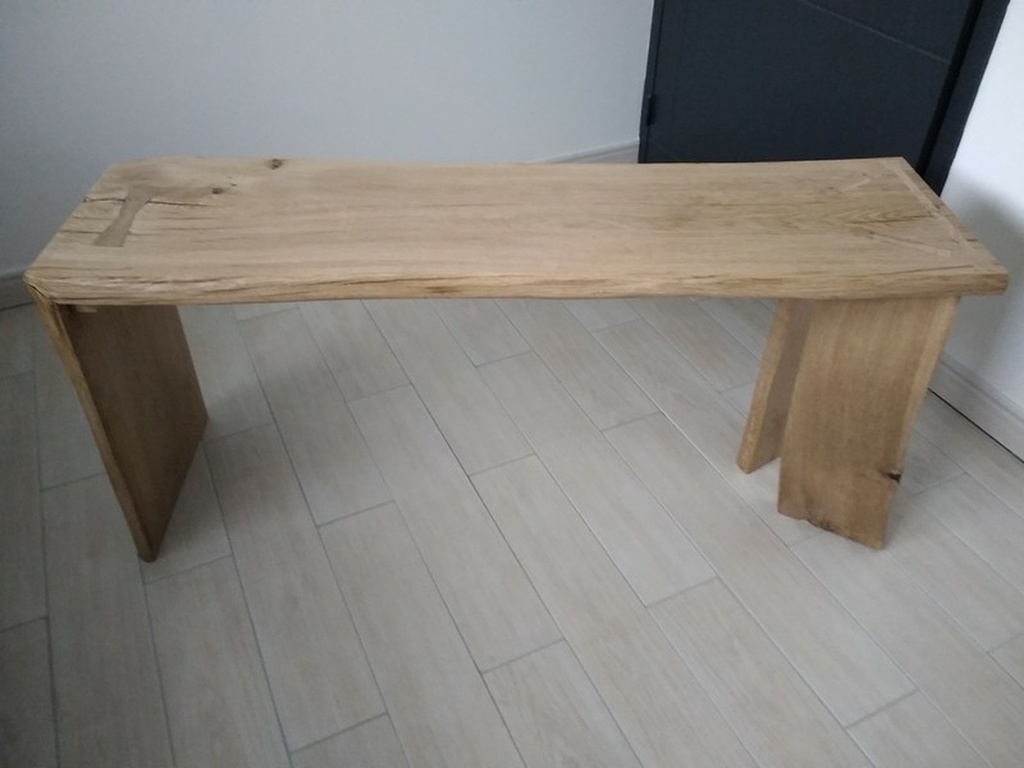

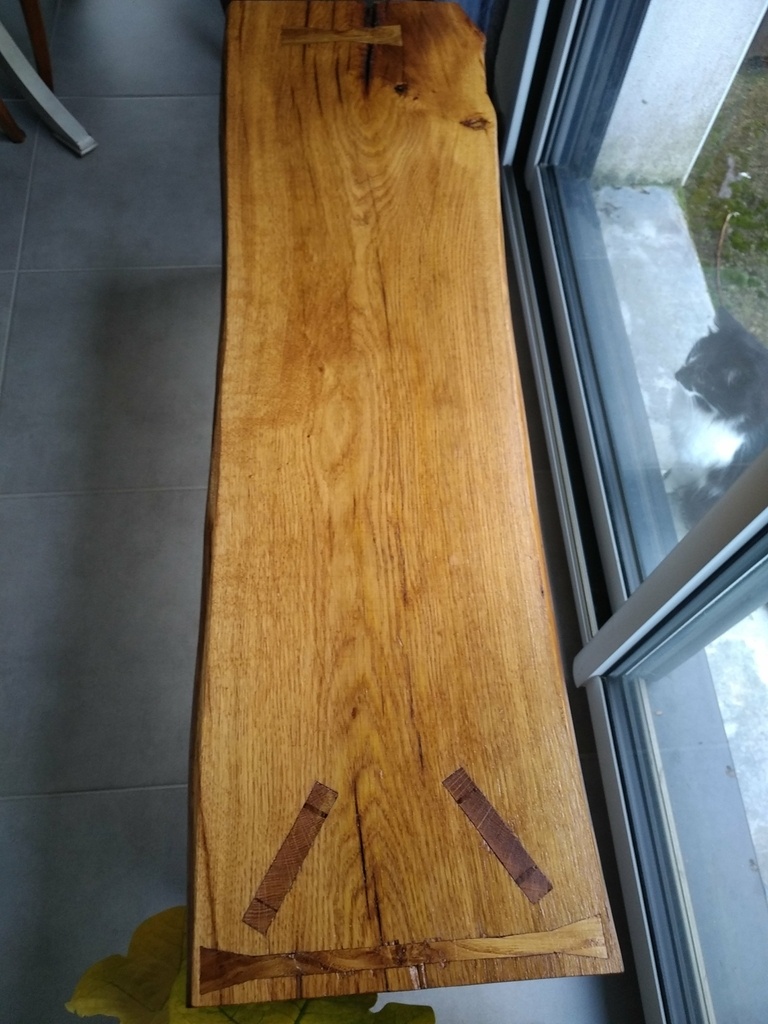

Avec la finition : 4 couches de vernis tonkinois

en vidéo :

Mis à jour

Discussions

dependancesbois  a publié la création "Banc à coupe d'onglet".
il y a 7 mois
niconathy
( Modifié )

Sympa ce banc, qui a l’air simple comme ça, mais bon faut pas déconner, c’est quand même pas obligatoire de mettre une partie de l’atelier dans la chambre? 😏
A force de voir ça sur ce site, je me pose des questions?

DewhitYoussef
( Modifié )

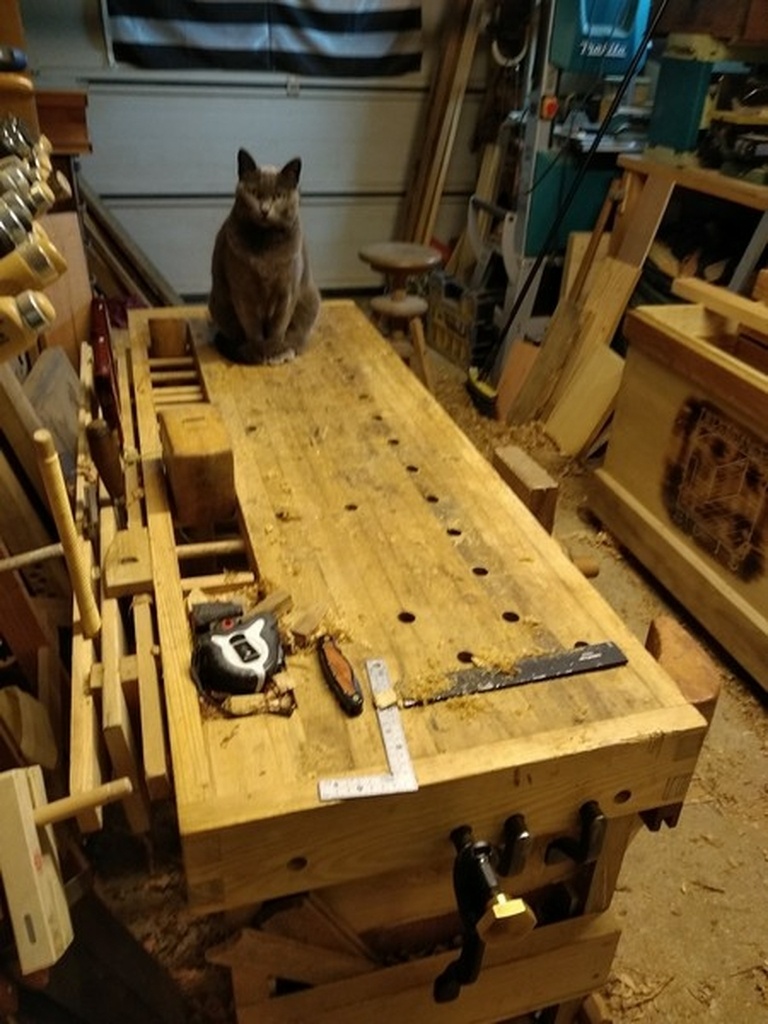

niconathy mais puisque dependancesbois te dit que le canap était pris par le chat!
Blague à part,joli travail. Si les fentes sont traversantes, les papillons peuvent aller au verso si tu les souhaites invisibles. Mais il y a peut être un risque de pincement de l’usager dans ce cas🧐

dependancesbois

Merci ! Ben ... Un peu obligé de m'étaler pour certaines tâches. 😢
Un jour ...!
Pour les fentes elles ne sont pas traversantes, et au final je suis content de l'aspect des papillons car ça reste discret mais on les voit quand même un peu, ce qui montre quand même le boulot.

DewhitYoussef
( Modifié )

dependancesbois oui, beau boulot !

dependancesbois
( Modifié )

DewhitYoussef merci !

JeffBurlu
( Modifié )

J'admire ce travail fait avec des outils main, et qu'il est beau ce banc !
Dans mon entrée il aurait toute sa place 😐

Et puis je suis content, je n'avais jamais vu ta trombine 😀
Attention aux chutes d'escalier ! Ce peut être douloureux 😬

Ok, je sors ➡➡➡➡

dependancesbois

😂😂😂 !!!
J'ai beaucoup de chutes d'arbres aussi ! Faut savoir esquiver ! 😜
Merci !

trente six seb

😂 c'est vrai que c'est fou de prendre autant autant de risques pour fabriquer un banc.
Le travail du menuisier cordiste prend ici tout son sens !
Du bon sens (près de chez vous) évidement mais le sens du beau aussi.
👍

dependancesbois
( Modifié )

trente six seb 😂 merci Seb !

Didier
( Modifié )

Mais non, le risque ça aurait été de mettre des queues d'aronde non débouchantes dans la coupe d'onglet 😜
En plus, il en est capable, juste pour nous prouver qu'il peut se passer de clamex🤭
Le seul truc dont il ne peut pas se passer, c'est de bois...

dependancesbois
( Modifié )

Didier farpaitement !
D'ailleurs je vais me lancer dans les dominos à la main ! 🤔 😳

Didier
( Modifié )

dependancesbois j'ai écrit bois et pas boire
C'est bien connu, les bretons sont très sobres dans ce climat aride 🤣

racmterrof
( Modifié )

Bravo! Et merci de rappeler que le travail à la main peut donner autant de plaisir.

dependancesbois

Merci, en fait je n'arrive tout simplement plus à utiliser mes machines ! Mais ça vient aussi de mon côté têtu et borné !!!

glaude
( Modifié )

toutes mes félicitations pour cette réalisation simple aux premiers abords, mais à la main çà change tout. Il a une très bonne tête et ce que tu considères comme des défauts s'intègrent très au coté rustique du banc.
Il a de la gueule!
peut être un peu de souplesse coté coupe d'onglet? mais tu vas nous dit cela

dependancesbois

Merci Claude ! Oui il y a un très léger "rond" côté onglet qui fait le petit décalage sur un bord. Et comme la planche était bien droite je ne l'ai pas rabotée, ça peut créer des petits décalages.

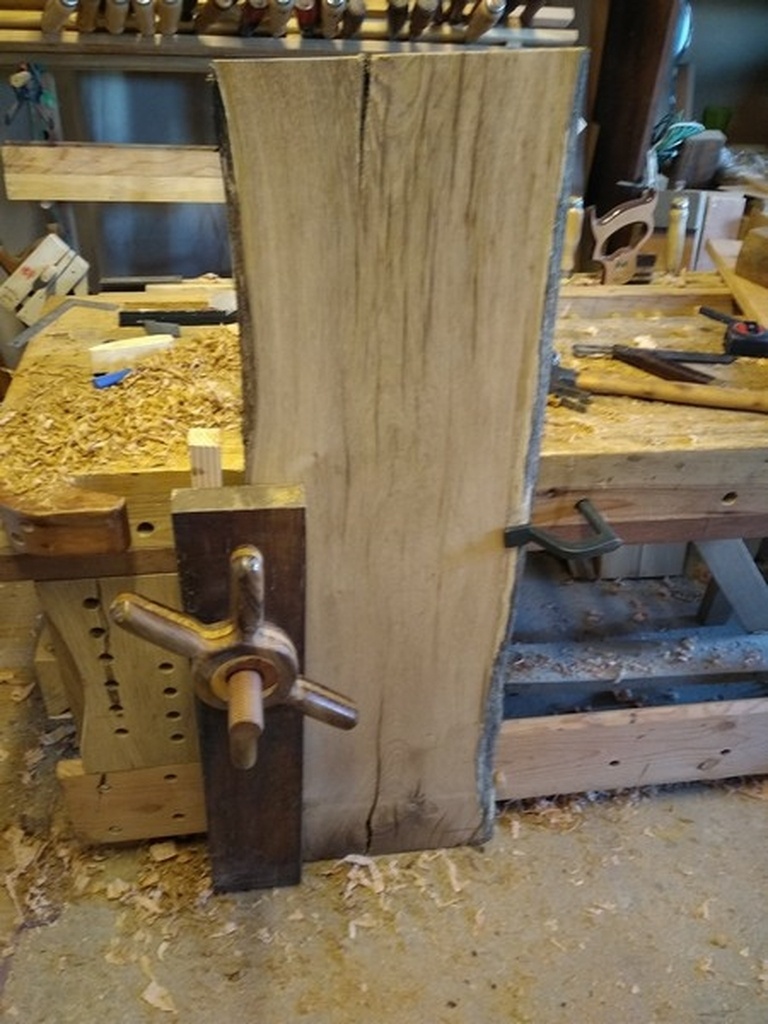

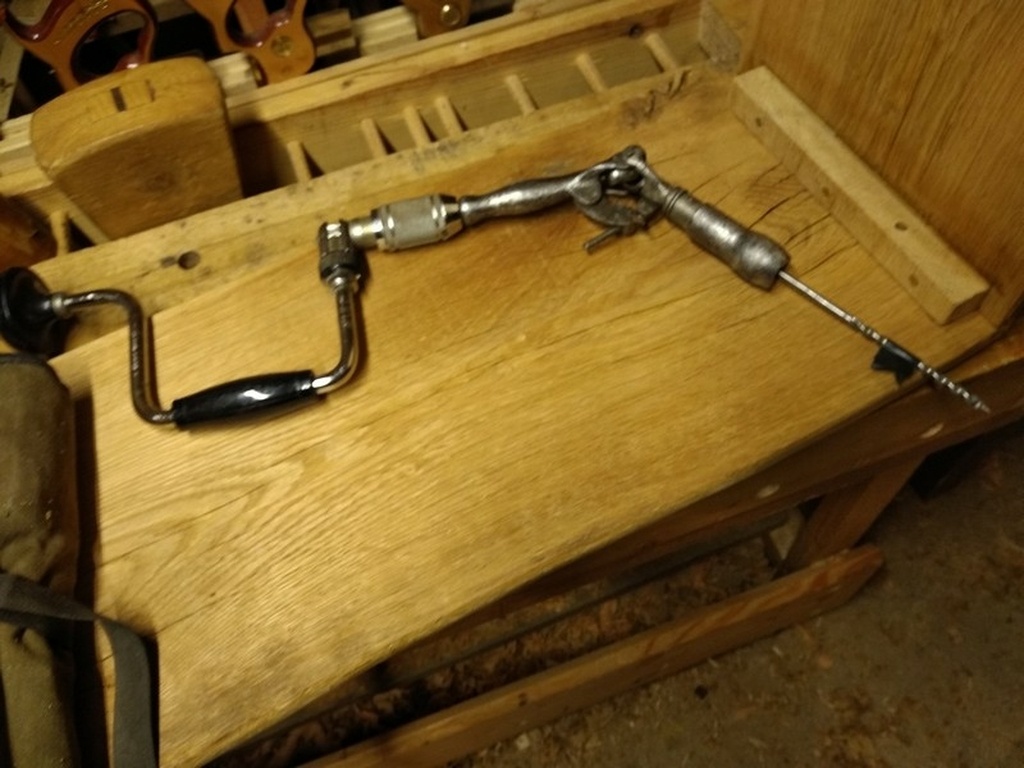

Le vilebrequin je l'ai eu avec un lot de mèches et c'est vrai qu'il est sympa.

glaude

ton vilebrequin a une bonne tête, veinard

dneis
( Modifié )

C'est un chouette banc. Le fait d'avoir trois pieds d'orientations différentes rajoute à la stabilité de la chose, bien entendu chaque pied pris indépendamment doit être assez souple.

Pour le papillon long, faudra voir avec le temps, parce que ça croise les fils quand même...

Beau départoir ! J'en avait bavé pour en trouver un d'occasion, car peu de gens connaissent cet outil et donc les petites annonces sont rares (ou alors il faut le trouver sans qu'il soit nommé !).

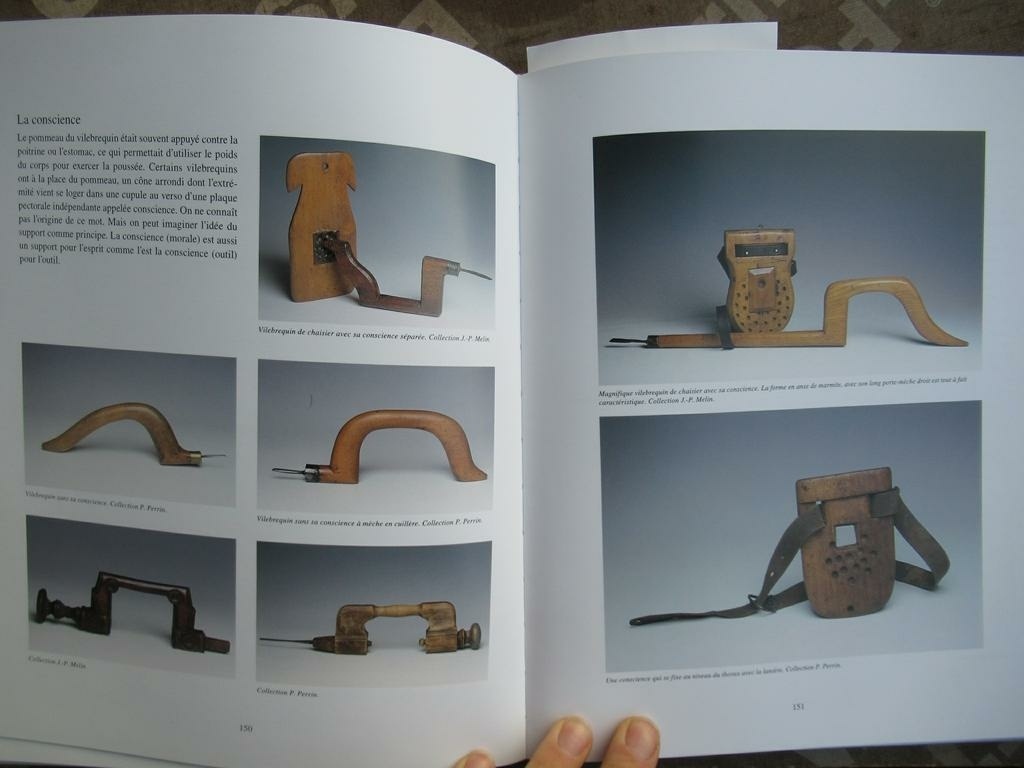

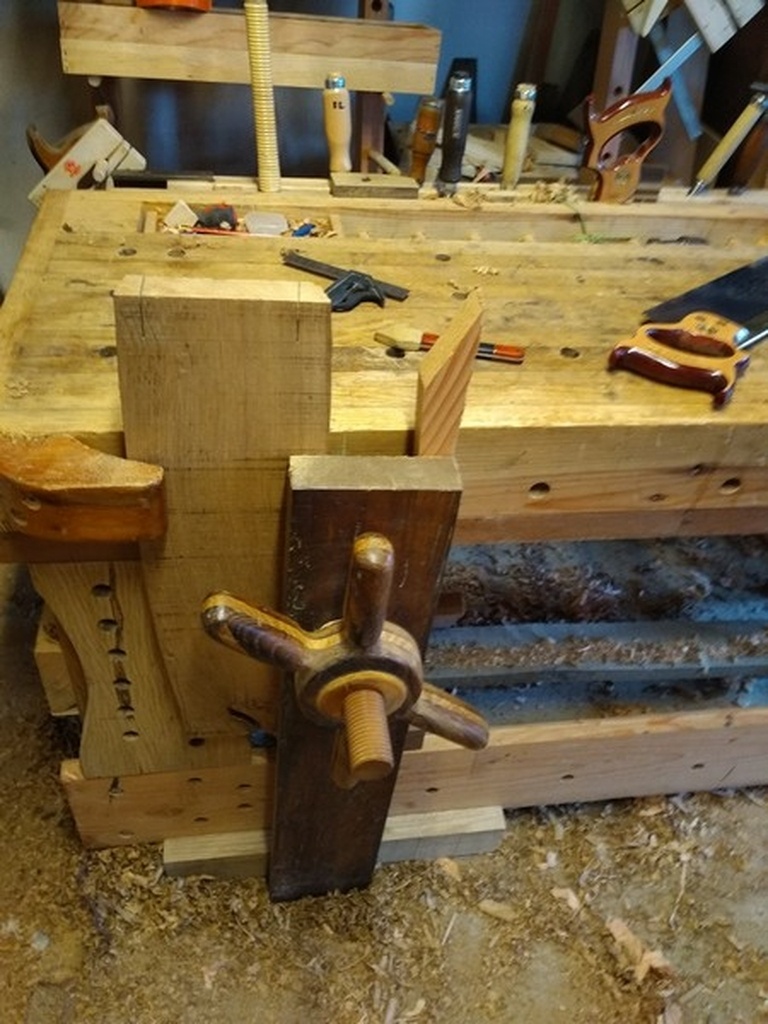

Le renvoi d'angle pour vilebrequin a l'air complexe à utiliser ! Il te faudrait trois bras. Ou alors, moi je serais monté sur le banc, pour pouvoir bloquer la conscience avec ma hanche ou mon thorax. Ou carrément faire une conscience en bois, avec un logement rond creux pour caler la conscience du vilebrequin (voir photo ci dessous).

Erebor

Pinaise j'ose même pas imagine ta bibliothèque! tu as toujours quelque part un bouquin qui parle du sujet! Moi j'ai déjà pas la place pour les livres qui parlent pas de bricolage (ma femme est bibliothécaire et comme moi sa passion déborde...).

dependancesbois
( Modifié )

Merci Denis ! Effectivement pas évident le renvoi d'angle! Il faut que je peaufine ça !
Je l'utilise peu au final.
Pour le papillon oui on verra, j'ai beaucoup hésité mais j'avais de très gros risque de fentes qui auraient débouchées sur les mortaises ! Donc a suivre.
Pour la conscience j'en ai une en bois, mais je n'y pense pas a chaque fois !!! 😬

dneis
( Modifié )

Erebor la voici 😉 :

dependancesbois ah bazar, je savais que tu avais déjà la chose mais je ne l'avais pas retrouvée dans tes publications 😣

Pascalclochard
( Modifié )

toujours super intéressant ton travail. Le résultat est franchement très sympa. J'aime beaucoup. 👏👍

dependancesbois
( Modifié )

Merci beaucoup !
J'essaie surtout de varier et de toucher à plusieurs techniques!

Erebor
( Modifié )

Wow joli! Et quel travail! Merci de nous montrer ça!

dependancesbois
( Modifié )

Merci Erebor ! C'est un plaisir de montrer ce qu'on fait ici ! 😉

Kentaro
( Modifié )

Beau travail! Il est superbe ce banc. Je l'imagine déjà un peu grisé et patiné par la pluie et le temps, à coté d'un hortensia, devant une vieille chaumière de granite...

JeffBurlu
( Modifié )

Et Dieu sait qu'à Cléguer, il y en a du granite... et de la pluie 😶
Oups ... désolé 🤭

dependancesbois
( Modifié )

Kentaro merci ! 😁
Oui il ferait bien dans ce cadre !
Je garde ça dans un coin de ma tête.
Celui ci va a l'intérieur d'un cabinet infirmier (elles regardaient les bancs Ikea !!!!!). Elles ont fini par me demander un banc tout simple, mais je fais ce que veux !😜
JeffBurlu alors le granit je vois bien pour le reste ....??? 😂

JeffBurlu
( Modifié )

dependancesbois Je sais qu'en Bretagne, il ne pleut que sur les cons 😙

dependancesbois
( Modifié )

JeffBurlu c'est quoi la pluie ? 😜

JeffBurlu
( Modifié )
Bombus
( Modifié )

Vive le travail à la main et merci pour ce pas à pas minutieux !

dependancesbois

Merci beaucoup ! Et oui vive les outils à main.

Francisco
( Modifié )

Chapeau la coupe d'onglet avec des planches à bords bruts

dependancesbois

Merci !!!

nireves
( Modifié )

Très beau travail.
J'aime beaucoup l'aspect 'planche pliée' qui ressort beaucoup avec la fissure centrale.

dependancesbois

Merci beaucoup ! Oui je trouvais intéressant de me servir de la fente à ce niveau.

Cortocox
( Modifié )

Super, cela donne envie. Je me le mets de côté pour un jour.... Merci de ce beau partage, bien documenté

dependancesbois

Merci ! Avec plaisir.

michel22440

Belle démonstration, comme quoi il existe une vie sans "Festool"👍
Tout le monde aura aperçu les botez-koad du chef (solution parfaite pour avoir les pieds au chaud l'hiver à l'atelier) 😉

dependancesbois

Ajout de photos avec la finition au vernis tonkinois.
