jmulliez

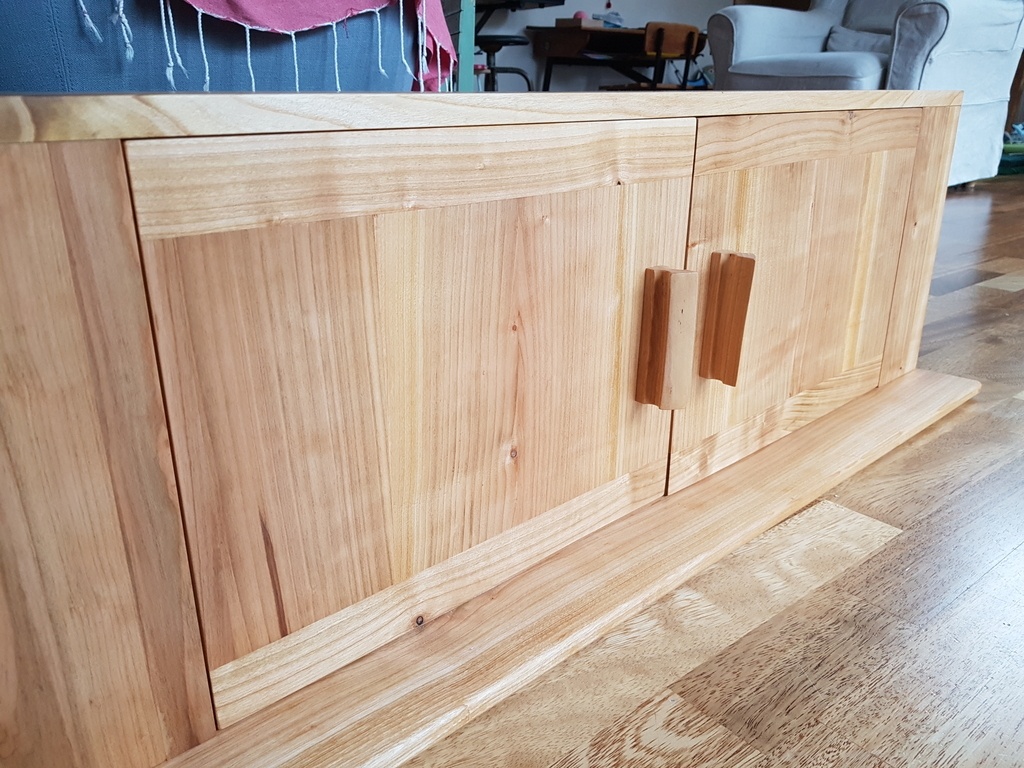

Meuble de toilettes


Voici un petit meuble qui a mis du temps à sortir de l'atelier !
Presque un an !
C'est mon premier meuble entièrement réalisé à partir de bois brut, je suis pas un rapide et quelques autres projets se sont intercalés au milieu ! Voilà pour les excuses :)

C'est un meuble posé sur une "chasse d'eau intégrée" qu'il fallait cacher sans condamner son accès.

Note : s'il existe un "nom" officiel pour ce type ou cette forme de meuble, je mettrais à jour le titre et la description !

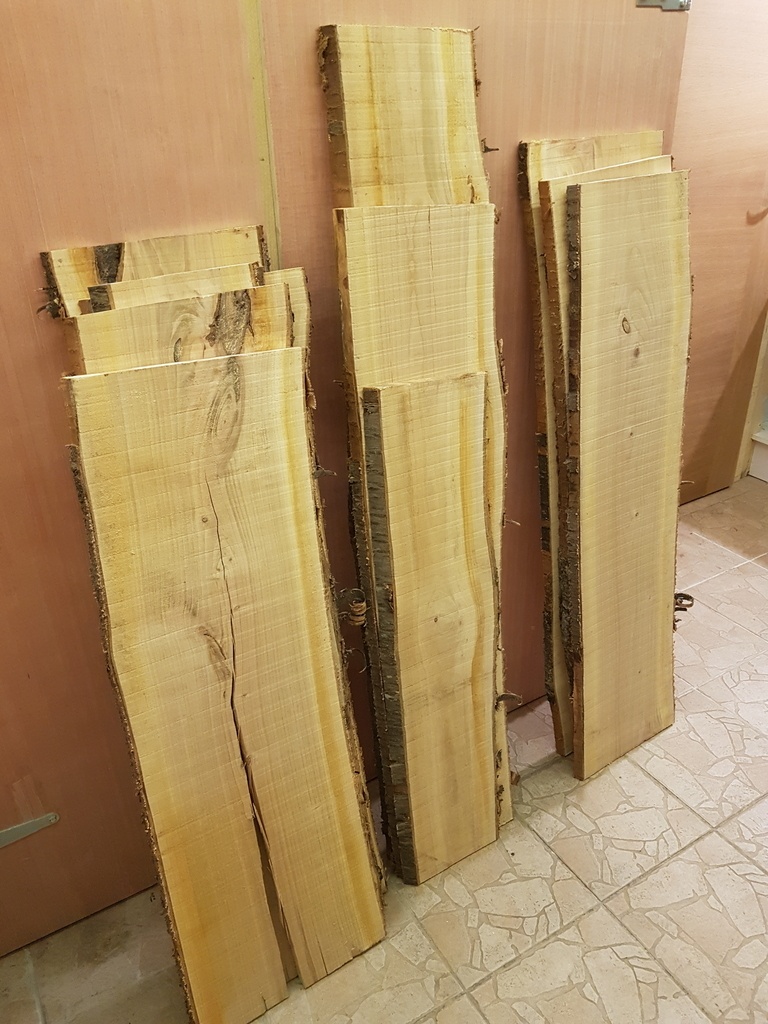

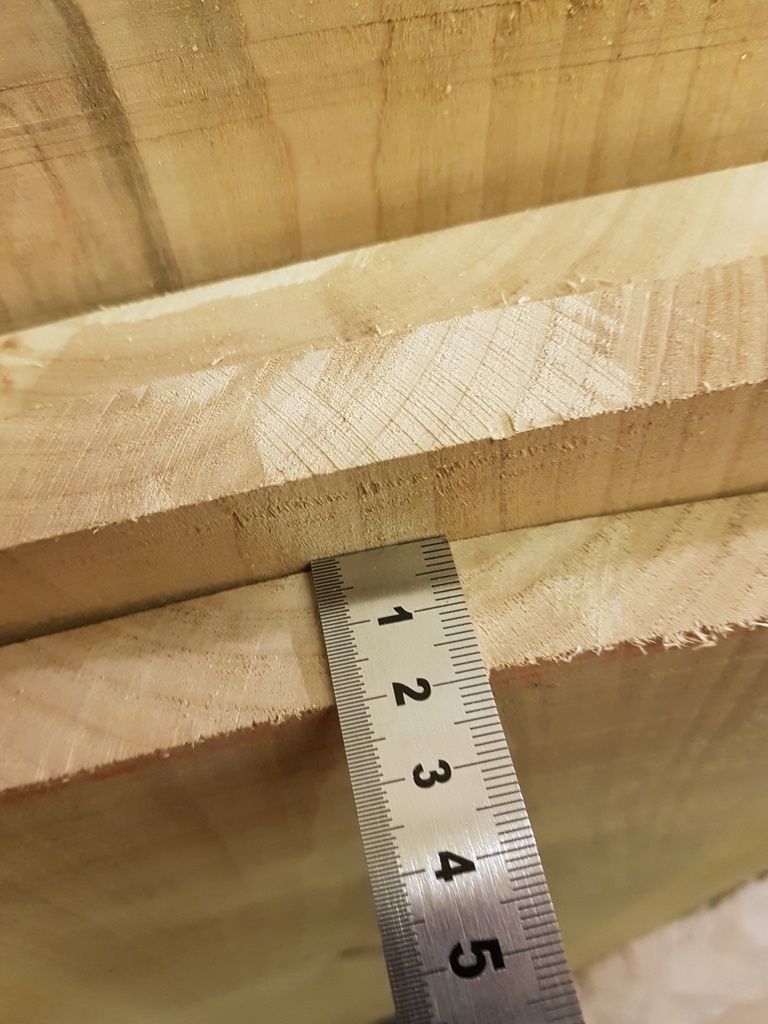

Après avoir pris les mesures sur place (murs pas très droits), fait le plan sous sketchup, et une fiche de débit à main levée (papier/crayon), la réalisation a débuté par le débit de ces planches de merisier d'une vingtaine de millimètre d'épaisseur :

Pas mal d'imperfections ou de tensions dans le bois, je me suis bien pris la tête pour le calepinage et le pré-débit !
Et bien sûr les planches sortaient plutôt du faux quartier voir de la dosse :)

J'ai commencé par réaliser une des portes car ça me semblait le plus grand défi à relever :

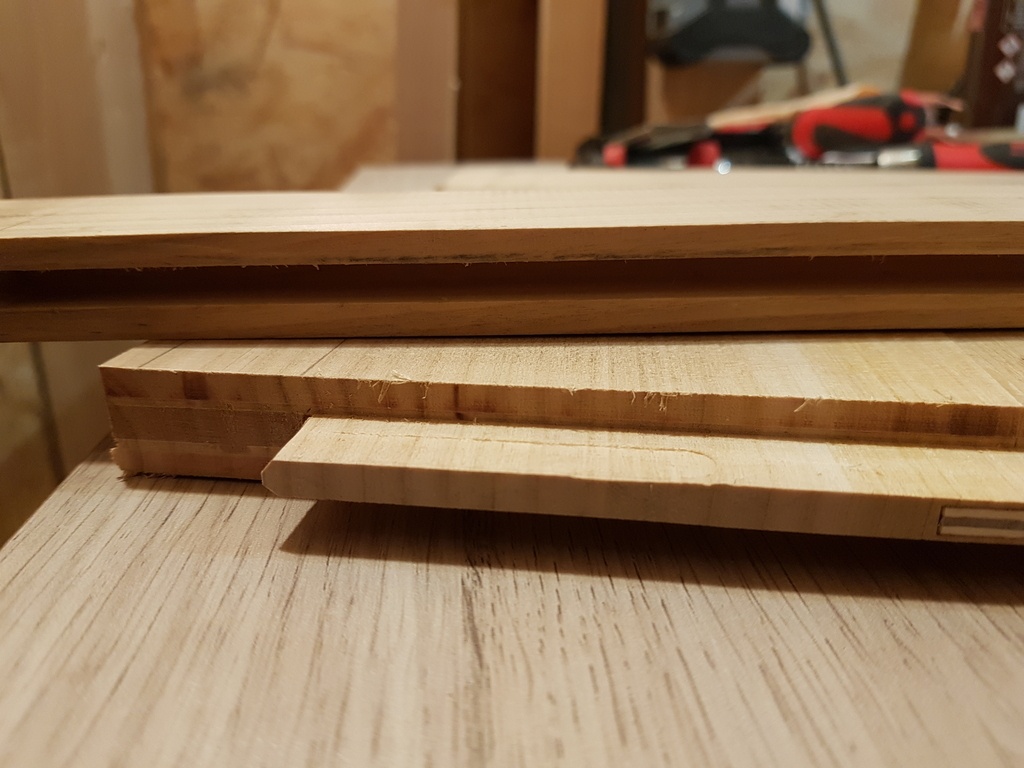

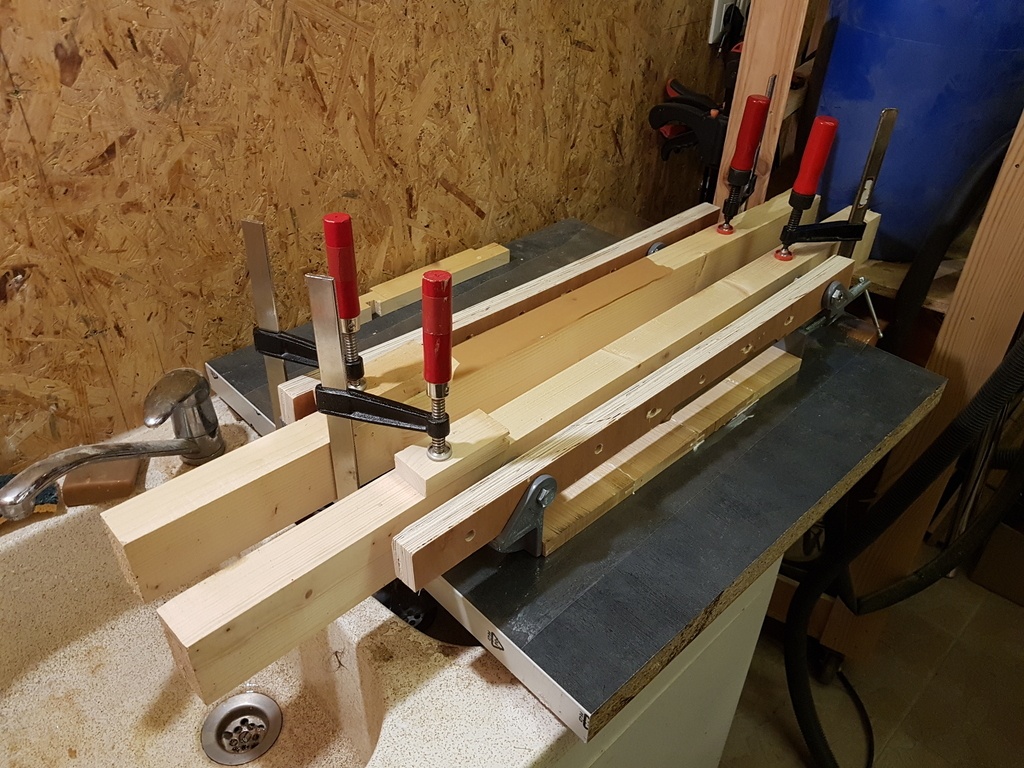

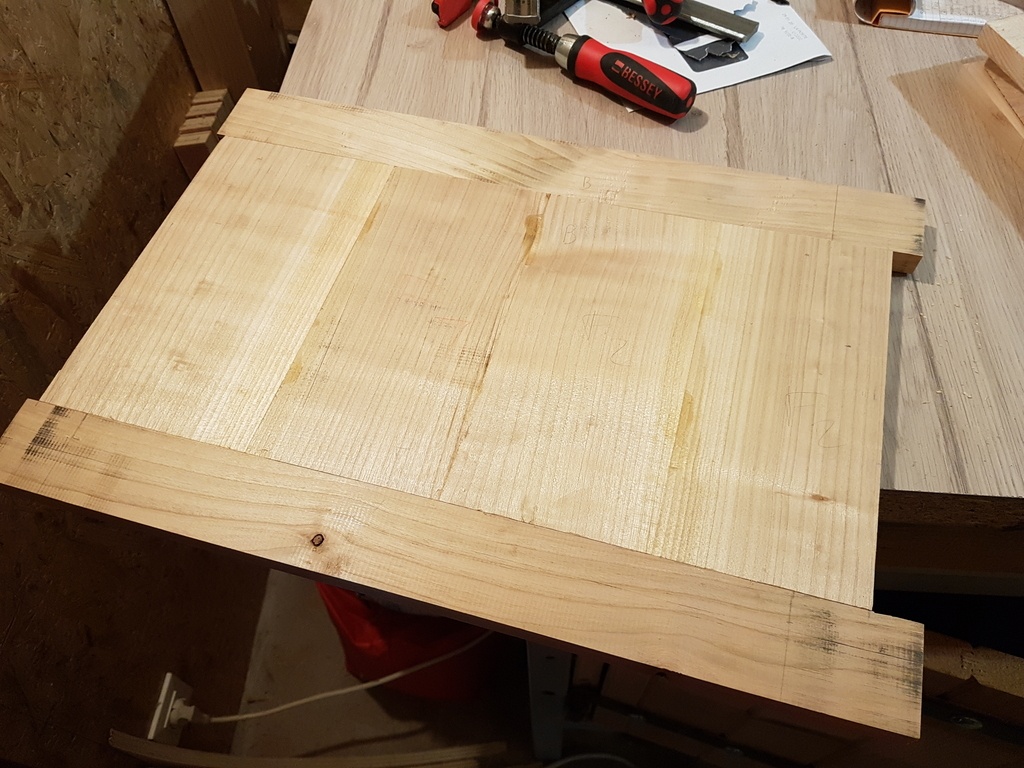

J'ai fait un assemblage à fausse languettes pour le plateau puis une "vrai languette" pour les alaises (je ne sais pas si on peut parler d'un tenon étant donné sa faible épaisseur et sa grande longueur ?)
Première porte : 6 mois !

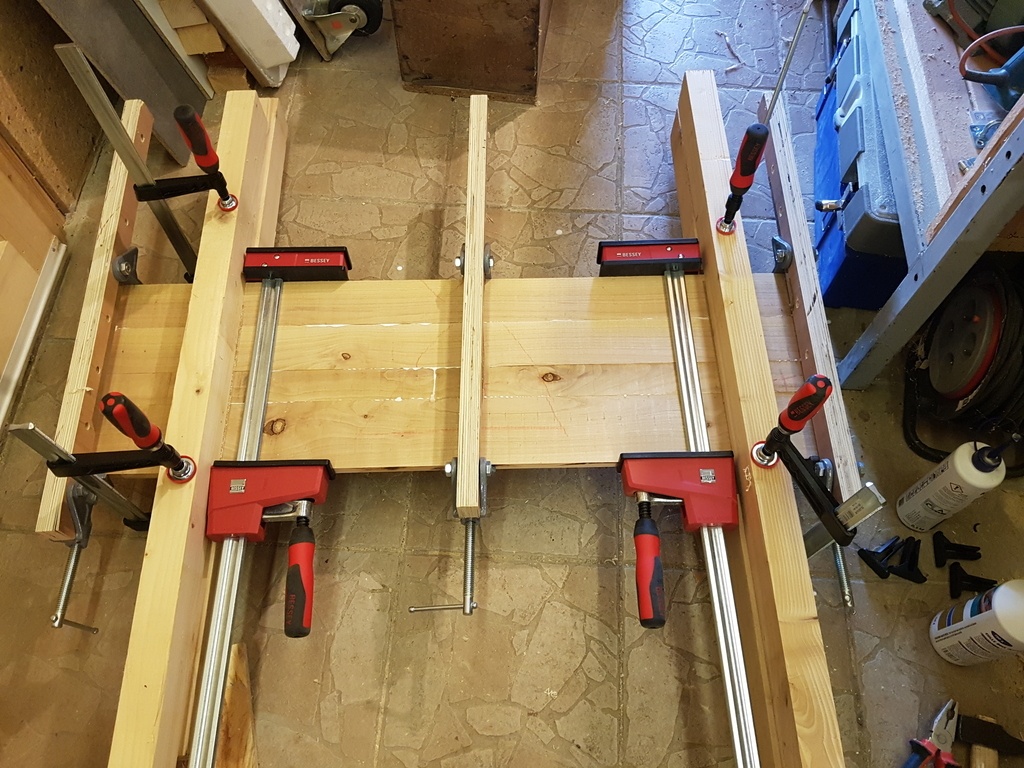

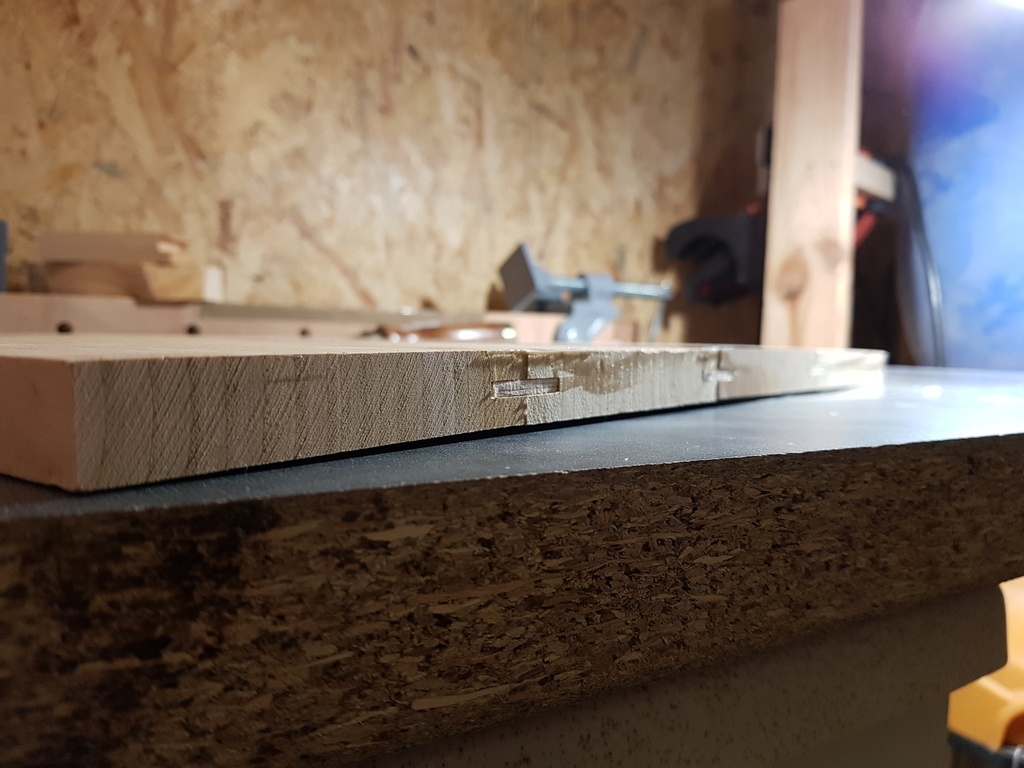

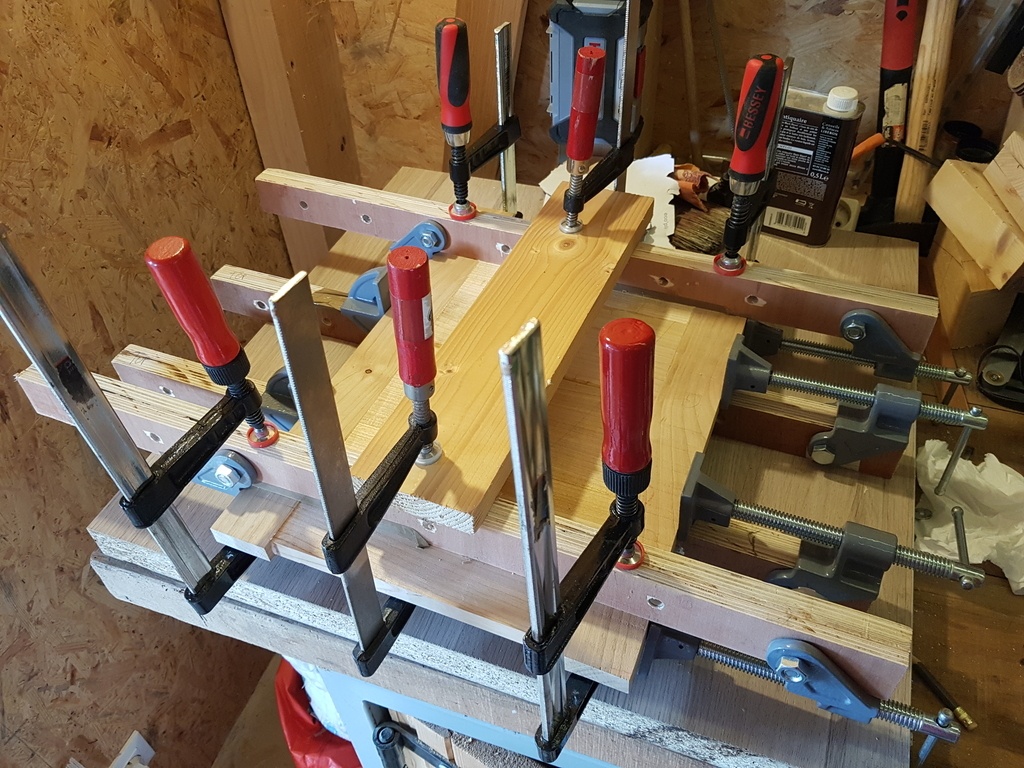

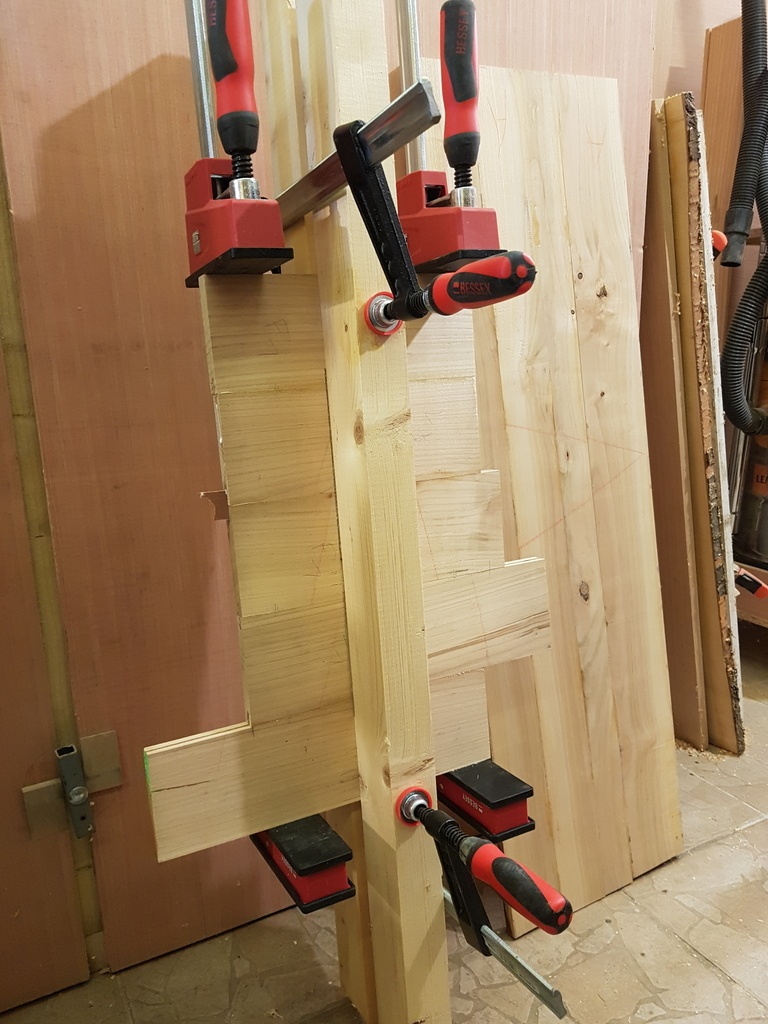

Ensuite 4 mois plus tard assemblage à fausse languette des derniers plateaux pour la seconde porte et le reste du meuble :

Après avoir finit les différents plateaux, re-rabotage, mise à dimension puis assemblage.

Pas mal de galères pour savoir comment positionner les montants du meuble sur un plateau non-rectangulaire (la faute aux murs tordus), comment ensuite positionner le plateau du dessus dans l'alignement de celui du bas.

j'ai donc simplifié les assemblage : partout où c'est invisible, j'ai mise quelques vis + collage à plat joint et pour le reste ce n'est que du collage à plat joint.

J'ai mis pas mal de temps à choisir et commander les charnières invisibles en faisant de multiples aller-retours entre mon plan, le configurateur récalcitrant de la marque (les "joues" du meuble ont par exemple été élargies par rapport au plan initial pour pouvoir caser les charnières).

J'ai mis en place une butée pour les portes (pas très visible sur les photos) avec un bout en liège pour amortir un peu le bruit car les charnières sont sans ralentissement.

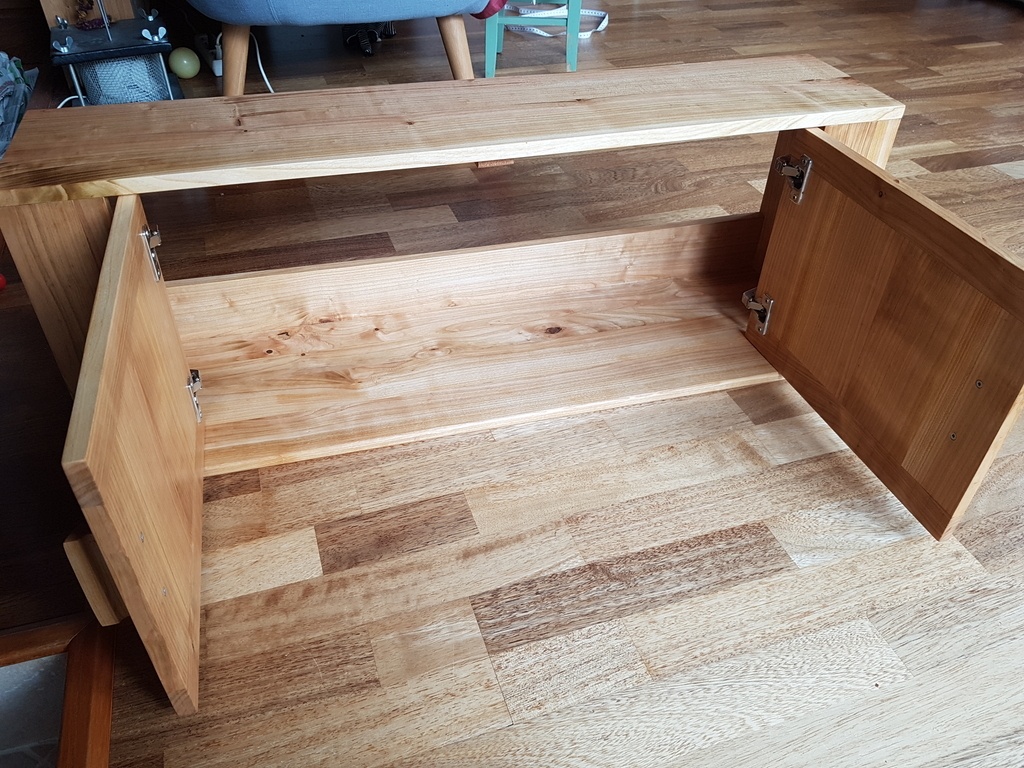

Étape suivante : mise à dimension des portes, pose et réglage des charnières.
Passage délicat... Le "design" du meuble y est pour beaucoup, portes encastrées avec en plus une tablette en bas, pas simple de trouver le bon compromis "ajustement" de la porte / réglage de l'ouverture.
En plus mes portes étaient légèrement voilées, j'ai du rattraper les désaffleurs entre les deux portes à la ponceuse, pour faire "comme si" !

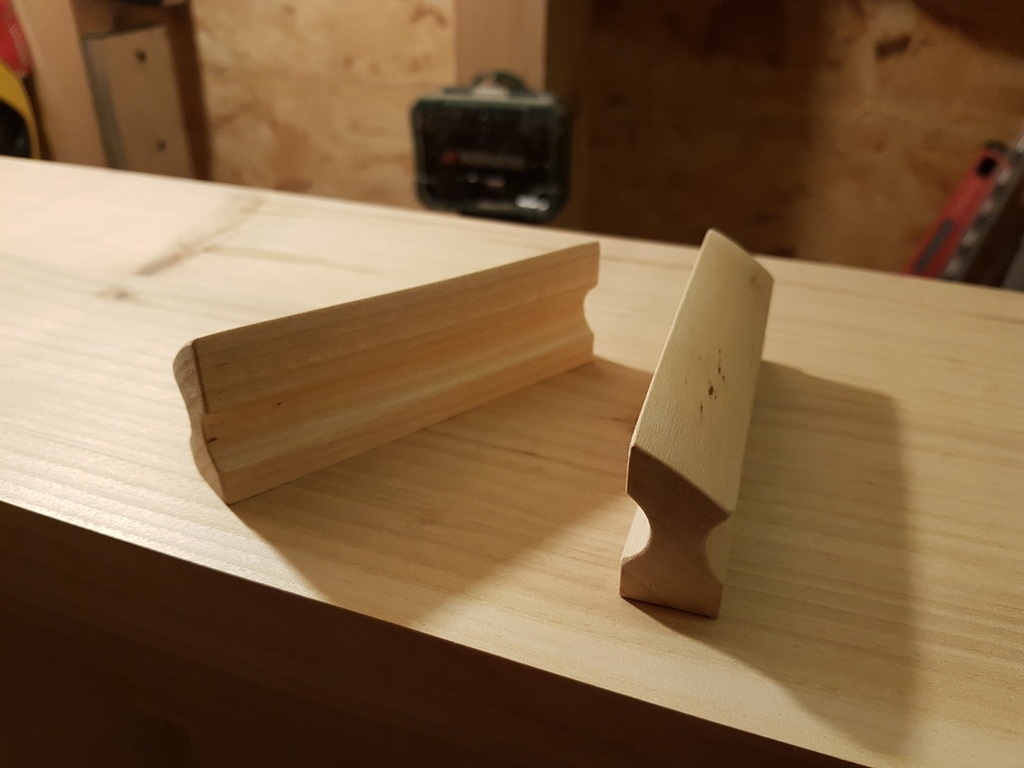

J'ai ensuite réalisé les poignées dans les chutes en utilisant le "bord naturel".

Pour finir démontage, ponçage et finition.

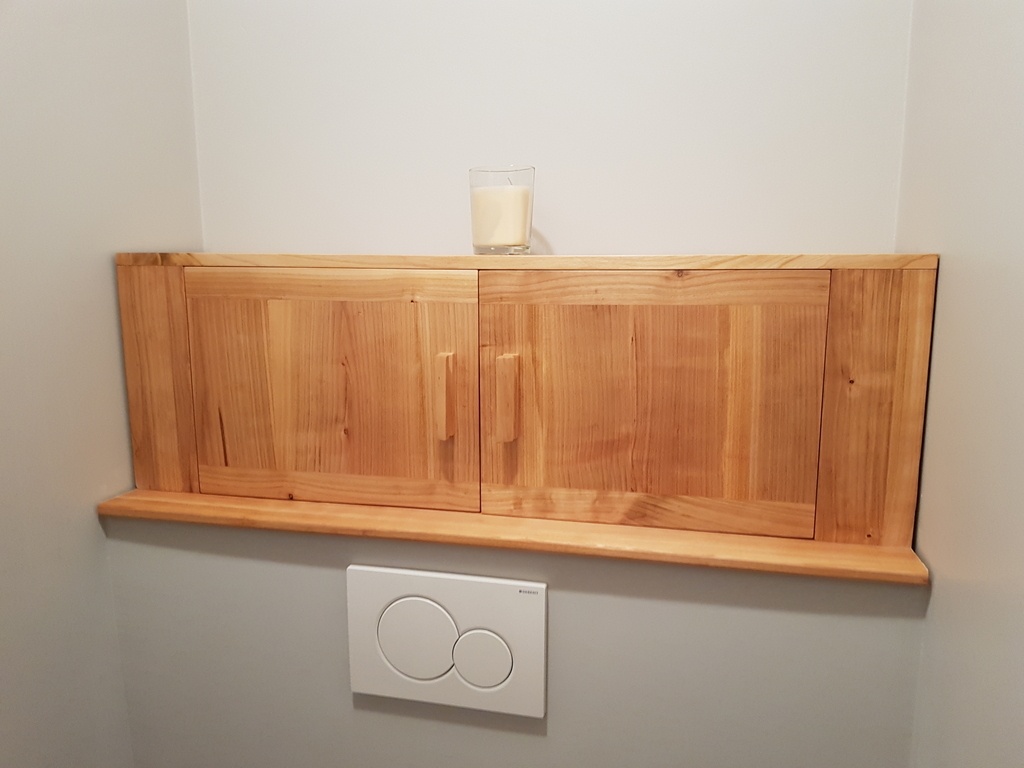

Et direction la pose chez le commanditaire.
Sueur froide quand on se rend compte que le meuble ne "rentre" pas dans les toilettes :)
J'avais fait sur mesure et testé sur place le plateau du bas du meuble, mais je l'avais installé en l'amenant de biais. mais là le meuble avait pris une troisième dimension, j'ai donc du entamer la tablette du bas à la ponceuse à bande petit à petit jusqu'à ce que ça passe (j'ai du enlever 5mm en gros).

Je ne sais pas comment j'aurais pu éviter ça sans rendre le meuble démontable (matériel que je n'ai pas d'ailleurs).

Mais tout est bien qui finit bien, peut-être que le propriétaire mettra un (gros) joint acrylique pour masquer ce jeu.

Merci pour l'attention ! La prochaine fois j'essaye d'être moins bavard !

Mis à jour

Publications associées


Discussions

jmulliez  a publié la création "Meuble de toilettes".
il y a 3 ans
reve
( Modifié )

Merci pour ce partage intéressant et de qualité. Se débrouiller si bien avec des moyens limités cela doit être satisfaisant non? Sobre et proportionné il s'intègre parfaitement dans son environnement. BRAVO!!

jmulliez

Merci reve !
Je n'ai pas des moyens "si" limités que ça, j'ai quand même de l'outillage (de qualité inégale) : scie sous table, rabot-degau, scie circulaire, scie à ruban etc...
Mais soit il me manque de la pratique soit la précision que je peux obtenir de ces machines n'est pas suffisante (ou un peu des deux :) )

Santé !
( Modifié )

Beau travail.

C'est surprenant de voir un meuble ici. Généralement, on met une tablette et le meuble en hauteur. Ca change :)

Je pose juste des question sur tes portes : Le fil du bois est monté de telle sorte que les modifications dimensionnelles vont se faire dans le sens horizontal.
Donc, déjà, comment as-tu monté tes alèses afin de laisser le plateau libre ? Je suppose que tu as collé sur toute la longueur. Tu peux malheureusement t'attendre à des désordres.
Et sur 42mm, tu peux t'attendre à un retrait de 3/4 mm selon le taux d'humidité de ton atelier par rapport à celui des toilettes.

Tu trouveras ici un pas à pas de Boris Beaulant dans lequel il montre une technique pour résoudre ces problèmes :

Pour débuter, je te conseillerais de commencer par faire du traditionnel avec un cadre et un plateau inséré dans un rainure.

Boris Beaulant

titimaster, le lien vers le pas à pas ne semble pas bon ;)

Santé !

Boris Beaulant, le site ne semble pas vouloir qu'on utilise pour les lien internes la syntaxe normale (bouton URL/lien). Par contre, effectivement, si je colle directement le lien sans syntaxe, ça fonctionne avec l'amélioration que tu avais programmé pour les liens internes.

Boris Beaulant
( Modifié )

le site ne semble pas vouloir qu'on utilise pour les lien internes la syntaxe normale (bouton URL/lien).

Heu ... si.
N'inversais-tu pas le lien et sa description ?

Santé !

Le gars qui se remet jamais en question 😣🔫

/me boulet. désolé du dérangement :)

jmulliez

titimaster effectivement les portes ne sont pas réalisées dans les règles de l'art...
C'est une languette collée sur toute la longueur :s

J'avais posé la question ici à l'époque :

(cf commentaires échangés avec Fof)

La "simplicité" m'a séduite malgré les risques encourus :) et à l'époque, je n'avais que ce bois de dispo, j'aurais dû coller deux épaisseurs pour faire des carrelets pour faire le cadre...

Bref manque de temps, fainéantise et aussi difficultés de réalisation supplémentaire !

Mais je ferais mieux la prochaine fois et je vous mettrais ici un retour d'expérience si le meuble devient une catastrophe d'ici quelques mois !

Merci en tout cas pour les conseils,

ebenober
( Modifié )

"s'il existe un "nom" officiel pour ce type ou cette forme de meuble, je mettrais à jour le titre et la description !"
Je propose "placard à PQ" mais ça manque de classe, non ?🤣

jmulliez

Je voyais plus des trucs genre "bonnetière", "buffet", "panetière" ...
Mais oui l'idée est là ;)

trente six seb
( Modifié )

papetière de toilettes alors ! 😁
là, c'est classe !
