Jayce1979

Meuble TV


Bonjour,

Je suis heureux de vous presenté une de mes réalisaitons que j'ai effectué apres ma formation bois dans l'association de la Passerelle ;-).
C'est un meuble TV d'inspiration "Ishitani". Si vous ne connaissez pas Ishitani je vous conseil vivemet de regarder ca chaine Youtube, grande source d'inspiration, de belles realisations, de belles sequences videos, bref vous y passerez quelques heures ;-).

Le travail de preparation des planches (debit, degauchissage et rabotrage) a été effectué sur place avec des machines (c'etait plus rapide ;-) et beaucoup plus pratique en terme de logisitque). Les panneaux, la mise à dimension, les assemblages et le surfacage avant la finition ont été exclusivement fait avec des outils main ;-).

Le meuble est composé de frêne, de noyer (facade de tiroir et insert papillon) et de cuir (à l'interieur des tiroirs).

Voici les details de la realisation:

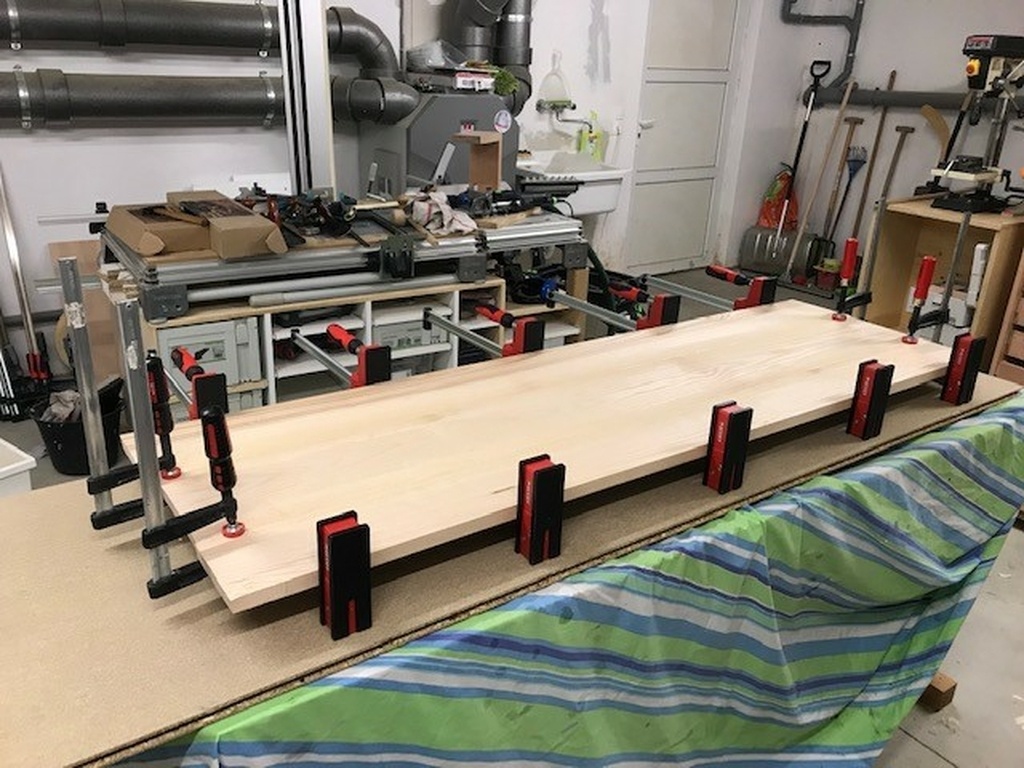

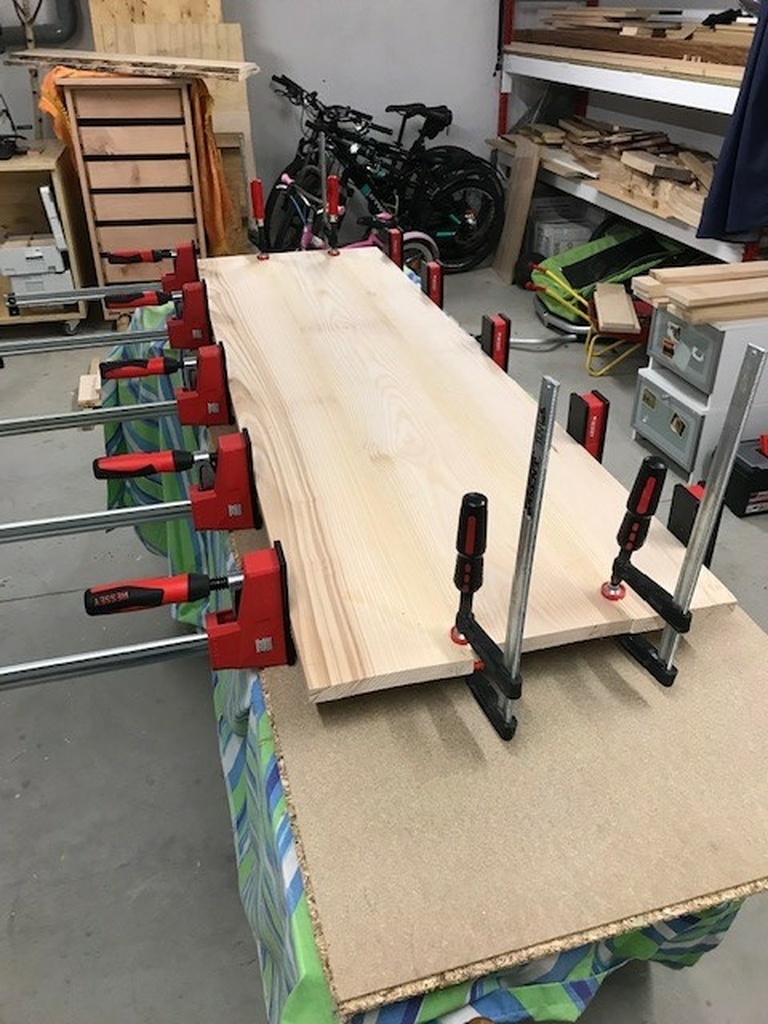

On commence par les panneaux, rien de bien compliqué.
J'ai utilisé des dominos pour eviter que les planches ne glissent entre elle lors du serrage et pour pouvoir garder un bon arasment.

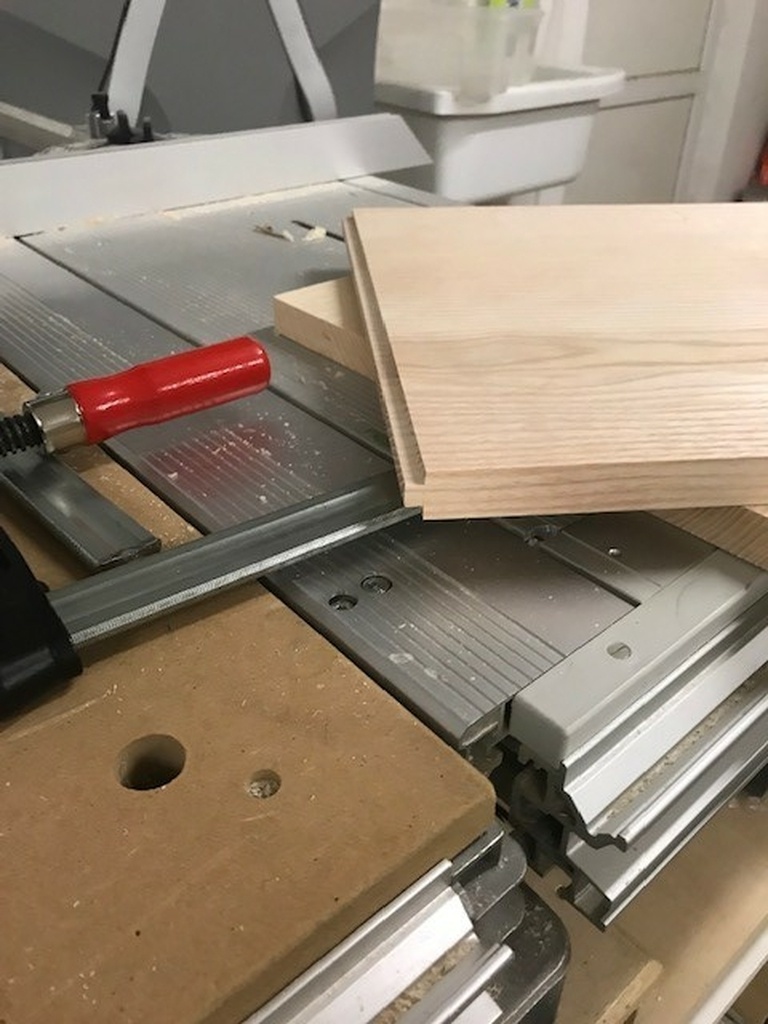

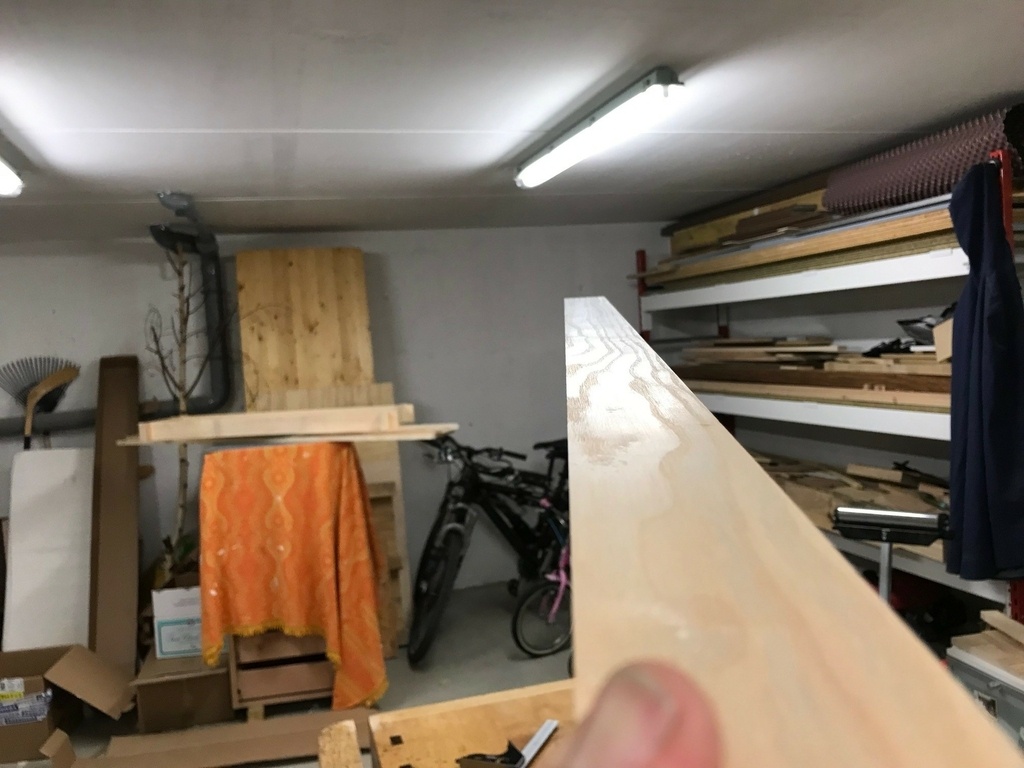

Le caisson principal est composé de deux panneaux qui seront chacun decoupé en deux pour former l'emsemble de la structure principale. Chaques pieces est ajustées à la planche a recalé pour que tout soit parfaitment d'equerre (pas evidant à faire quand il y a de la longueur).

Les assemblages

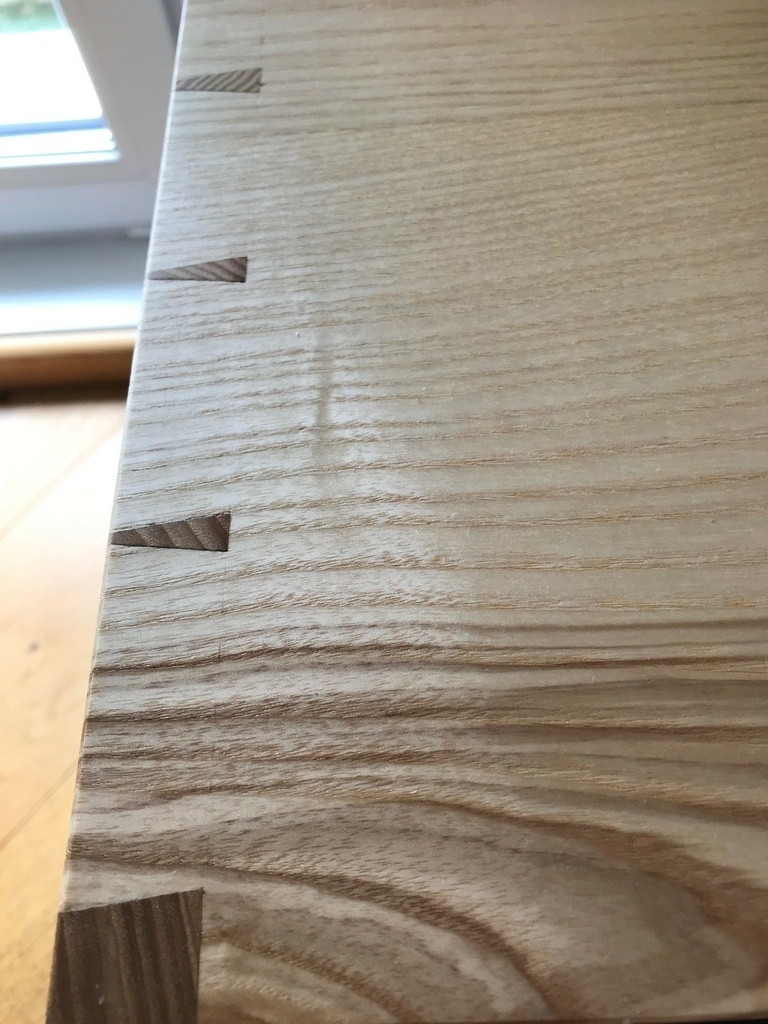

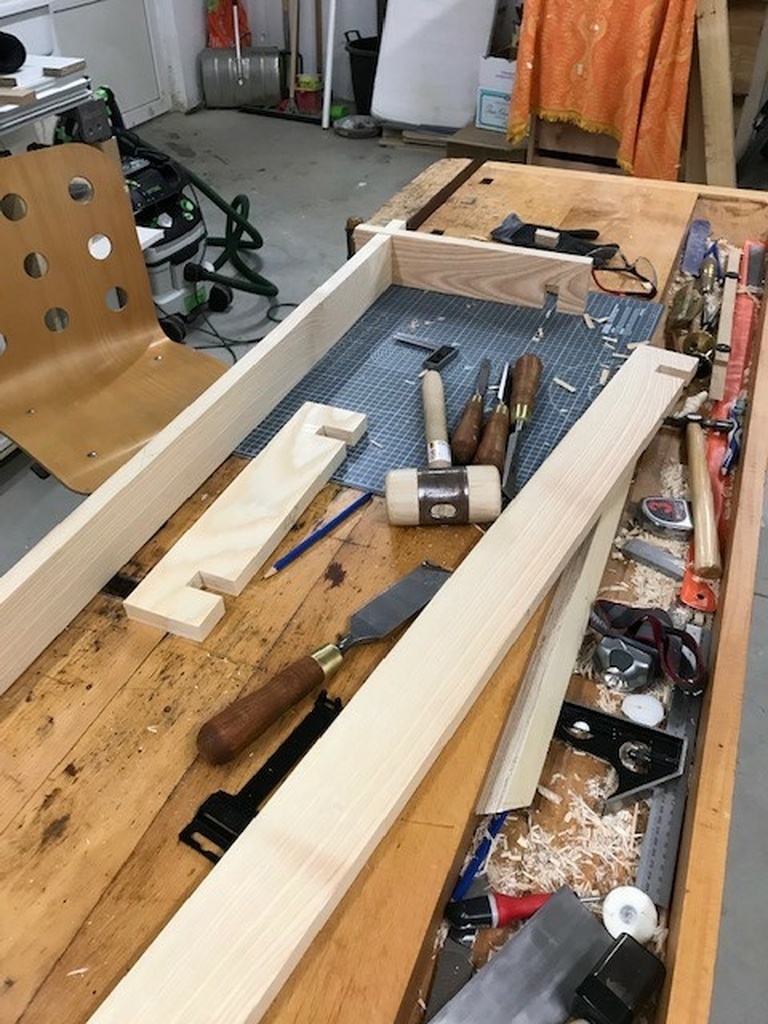

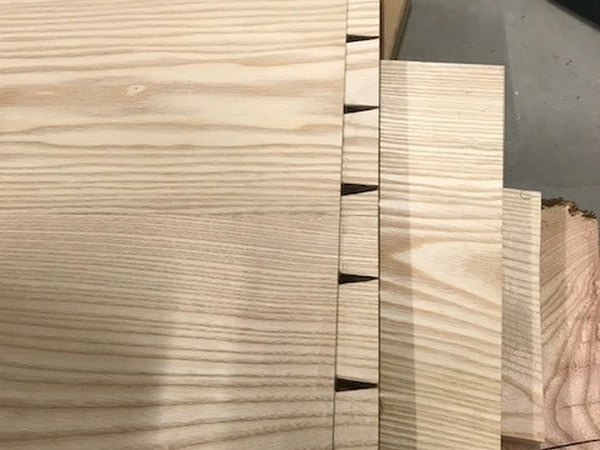

Le caisson principale est assemblé avec des queux d'arrondes. Je commence par tracer les queues

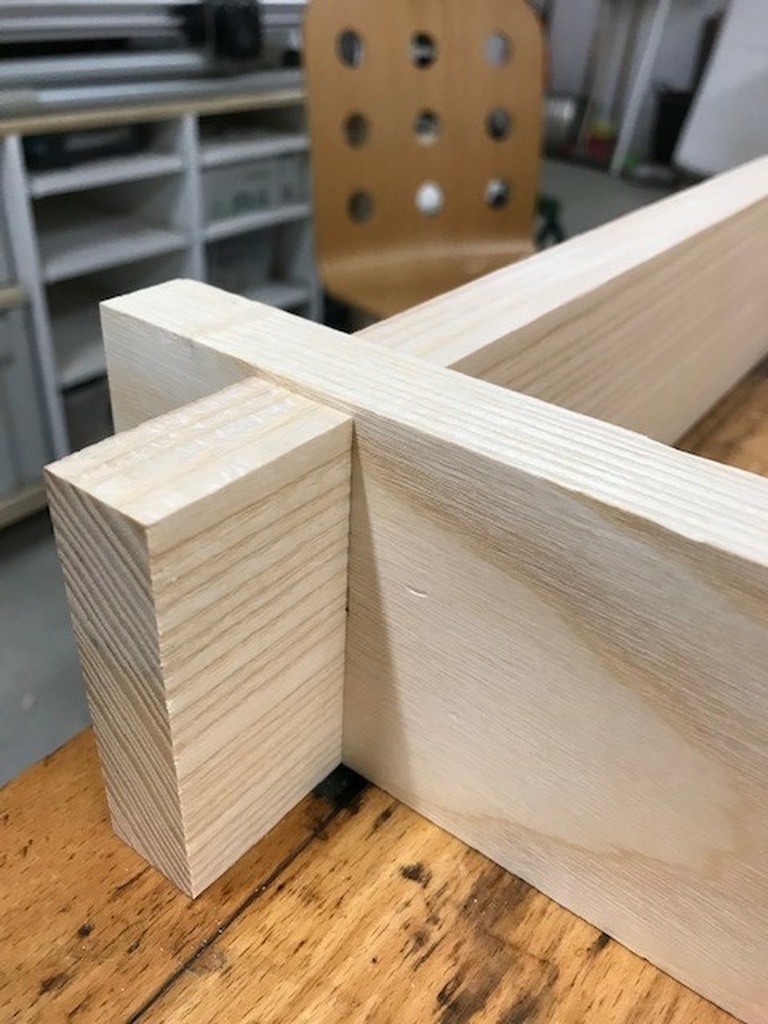

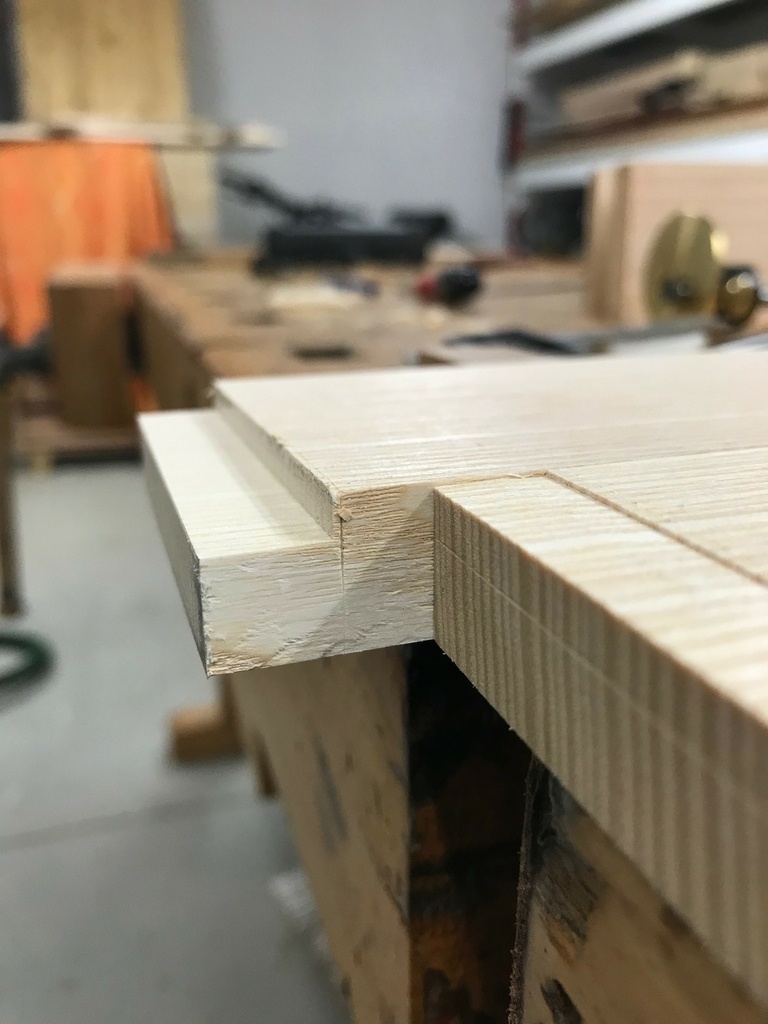

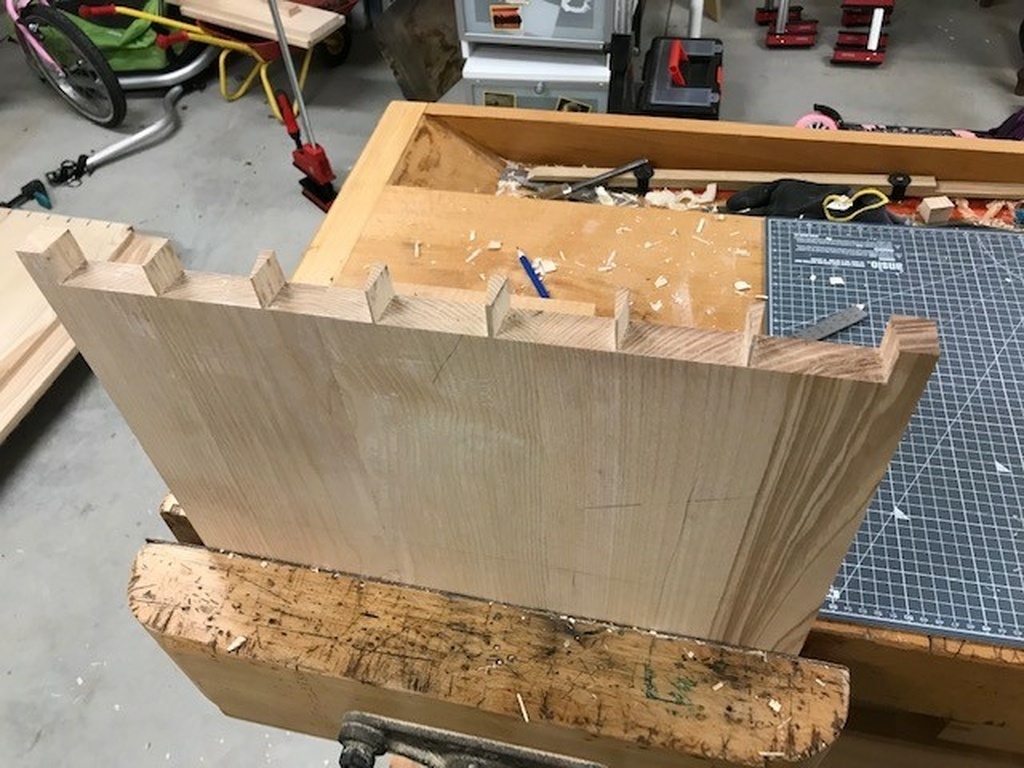

Pour tracer les contre queues, j'ai raboté légèrement les queues pour avoir un decroché (comme une marche, on le disctingue sur la photo du dessus). Pourquoi? Le principe est simple, une fois la contre pièce en butée grace à la "marche" on a plus qu'a se concentrer sur son positionement lateral ce qui facilite grandement le travail du tracage des contres queues. Ci-dessous les contres queues.

S'en suit un travail d'ajustement...le premier assemblage est fini plus que trois....😱

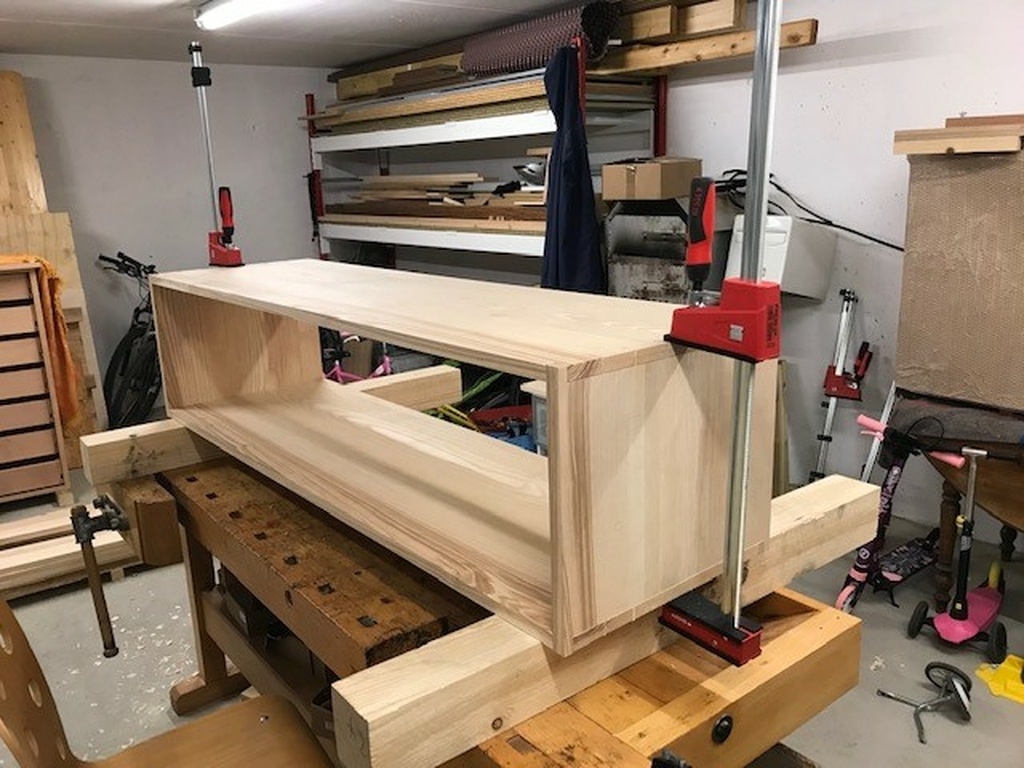

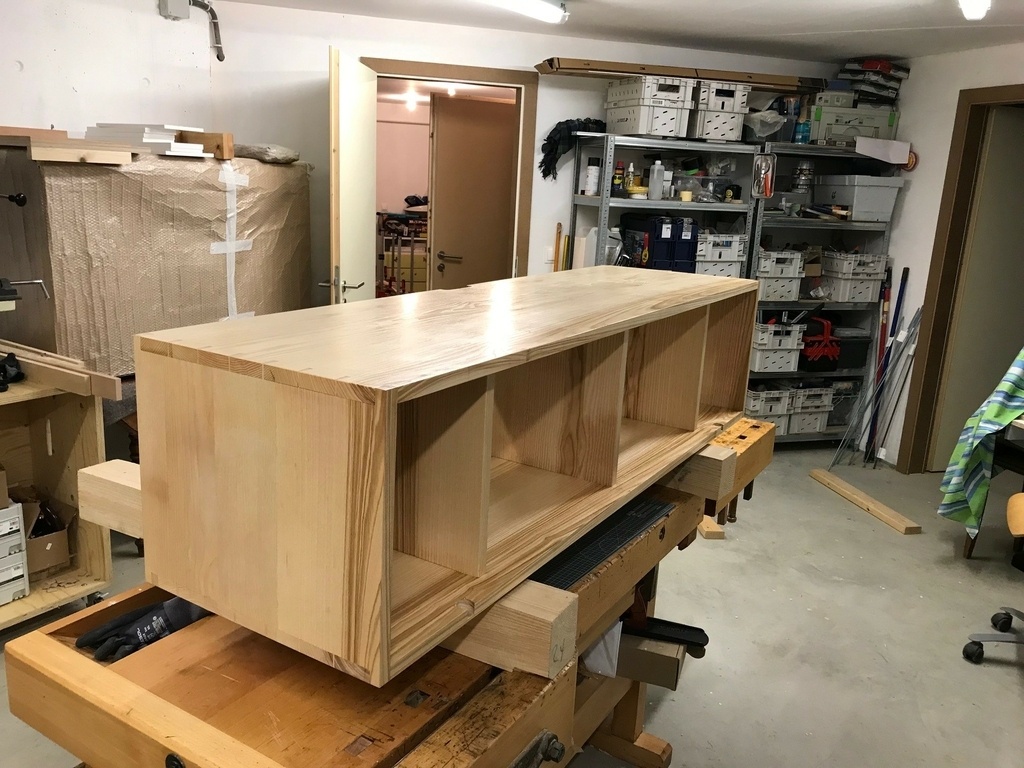

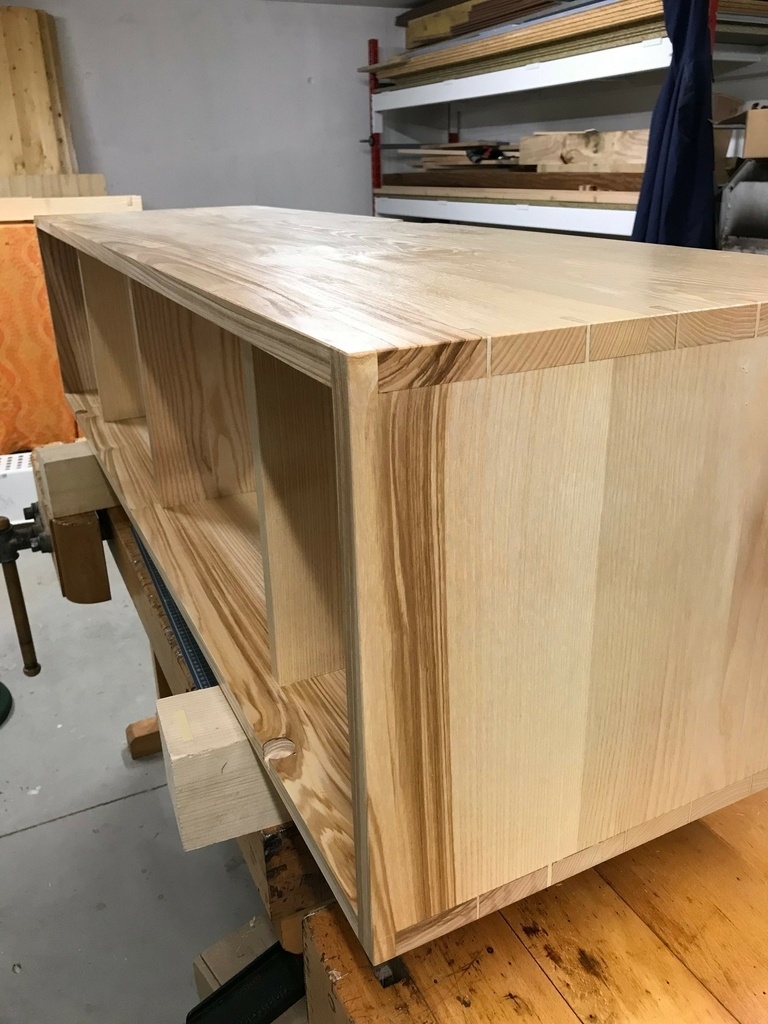

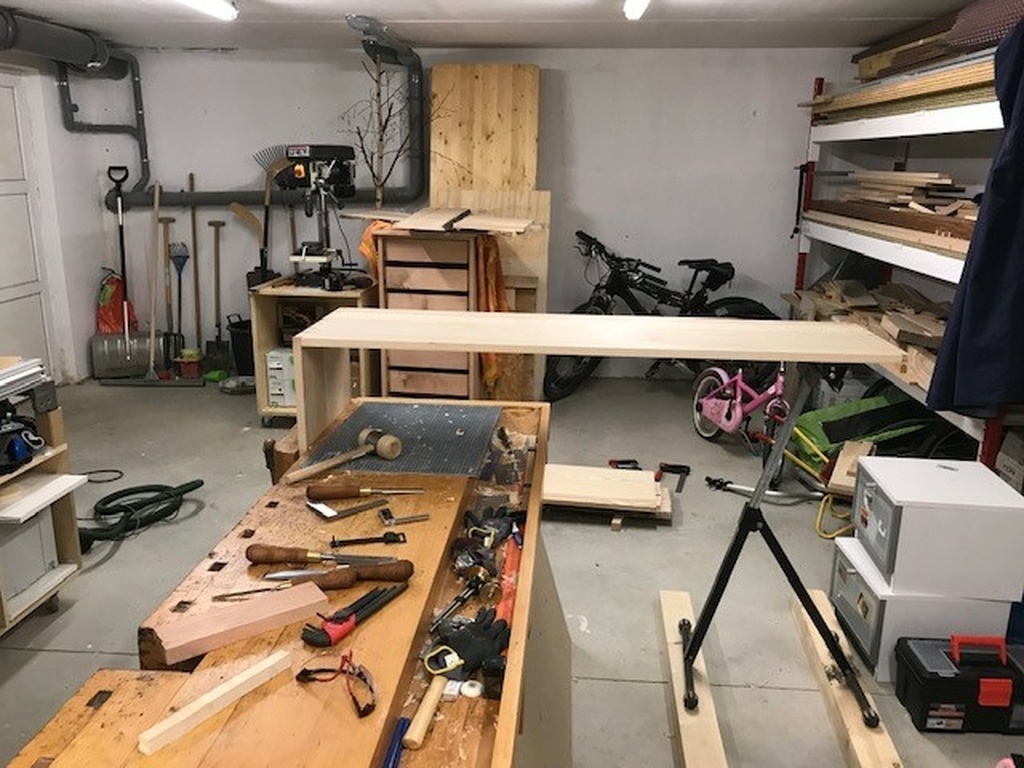

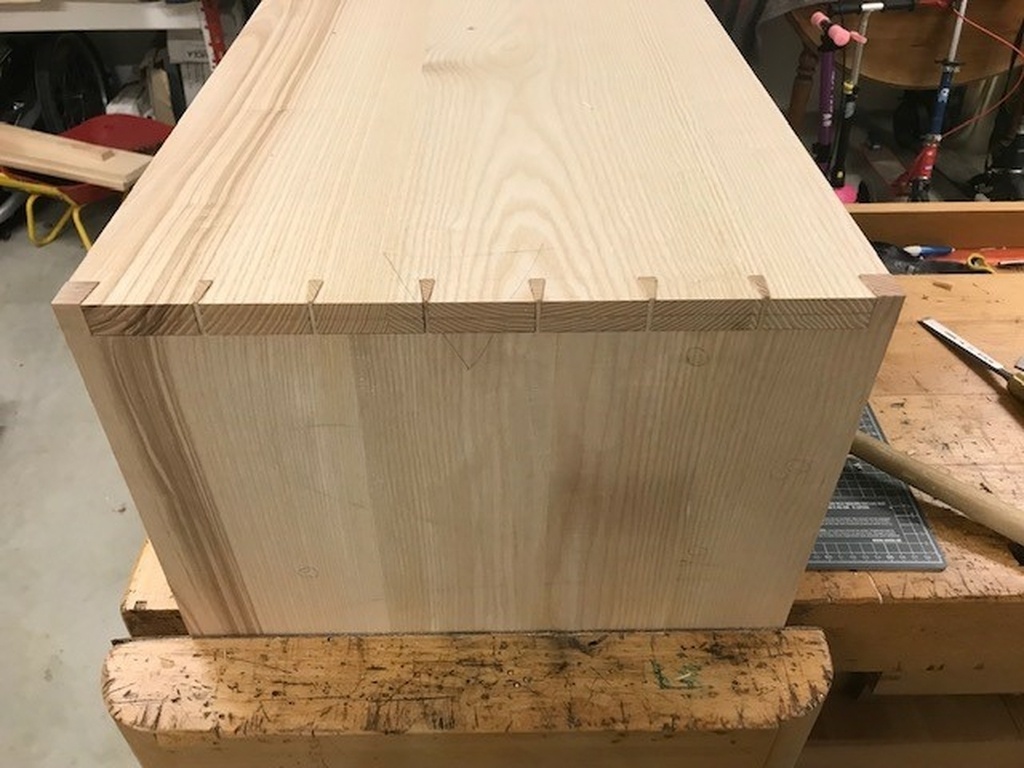

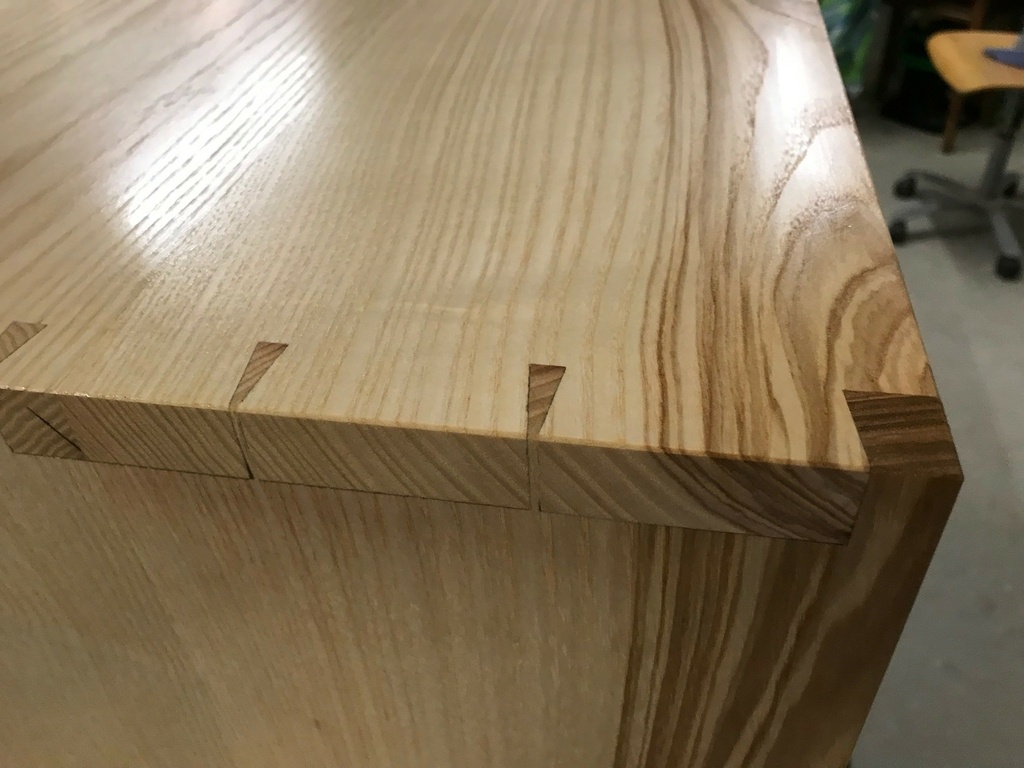

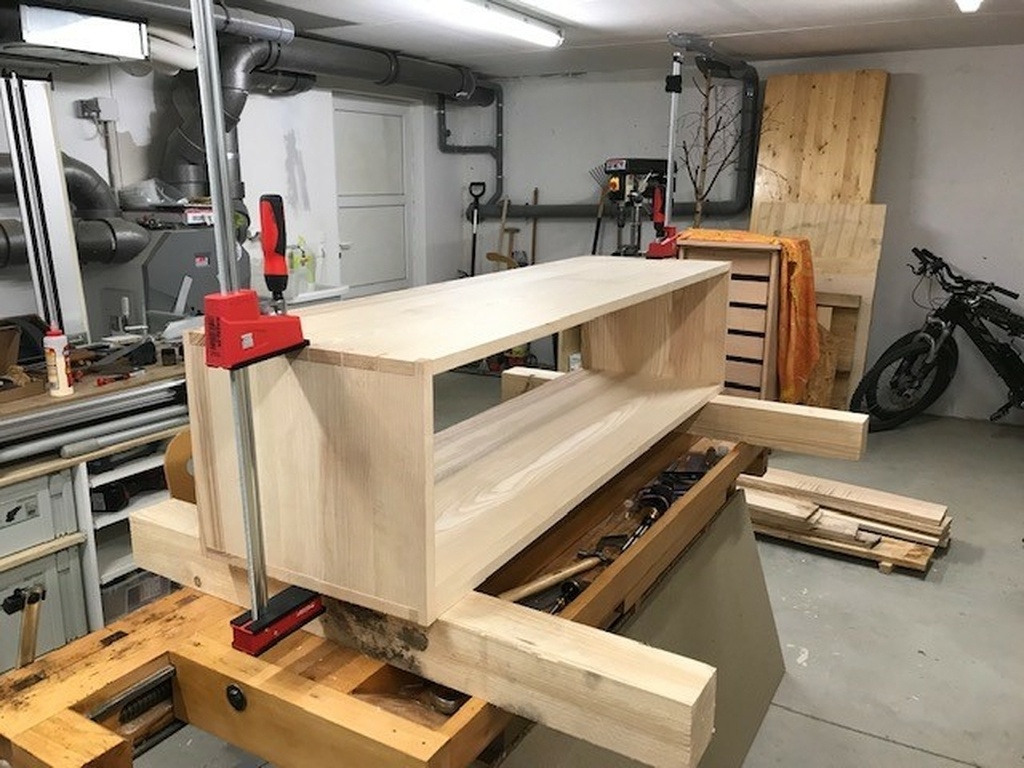

Une fois les quatre assemblages finient, petit montage a blanc.
On voit le premier contour du meuble et cela motive pour la suite 🤩.

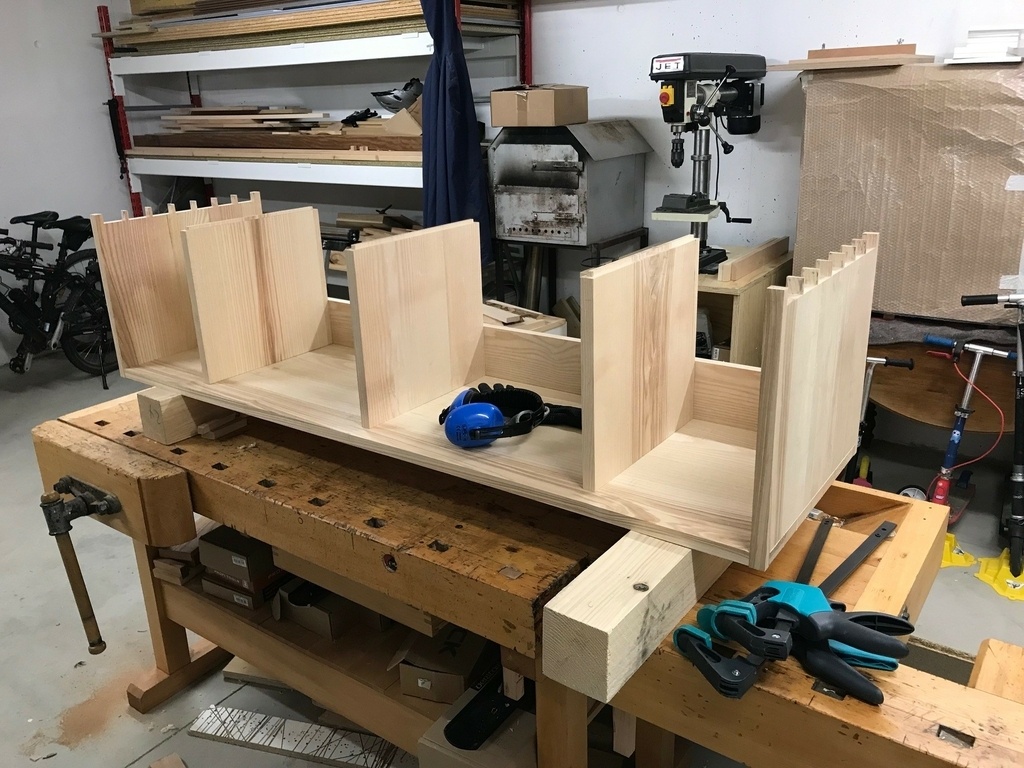

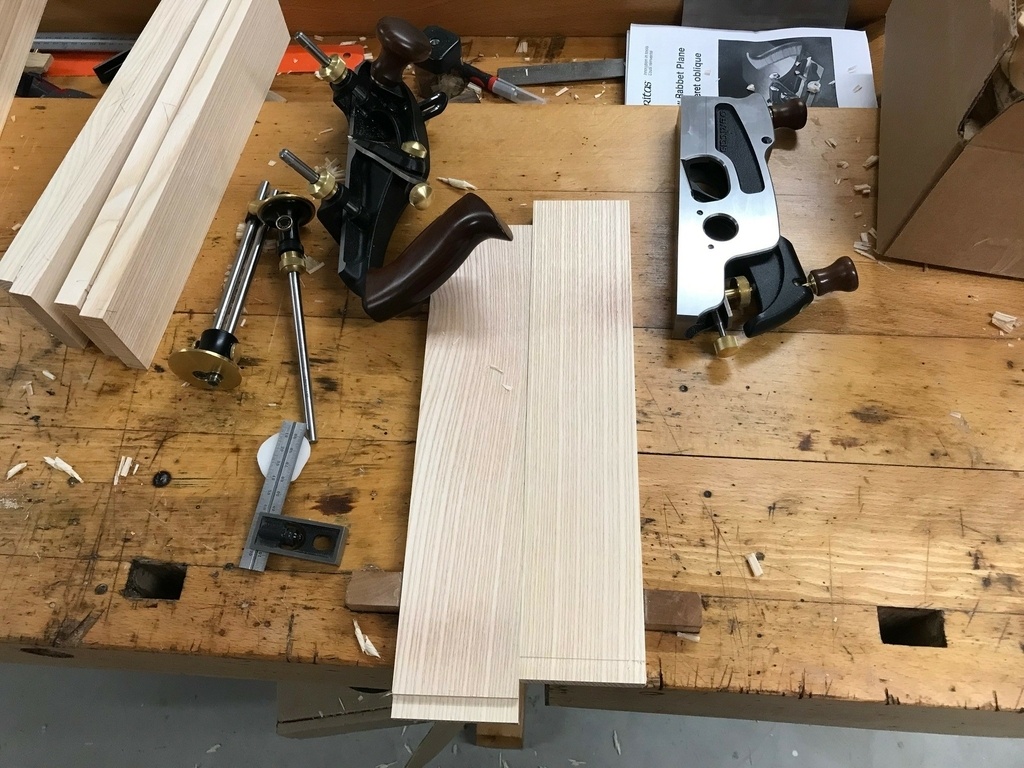

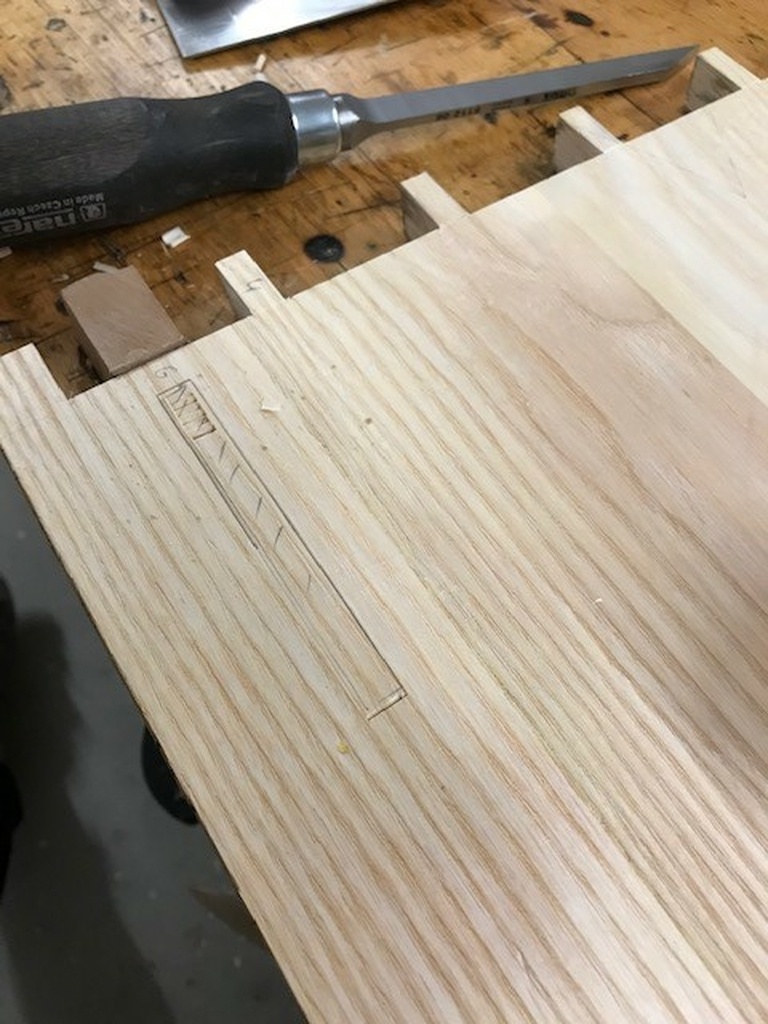

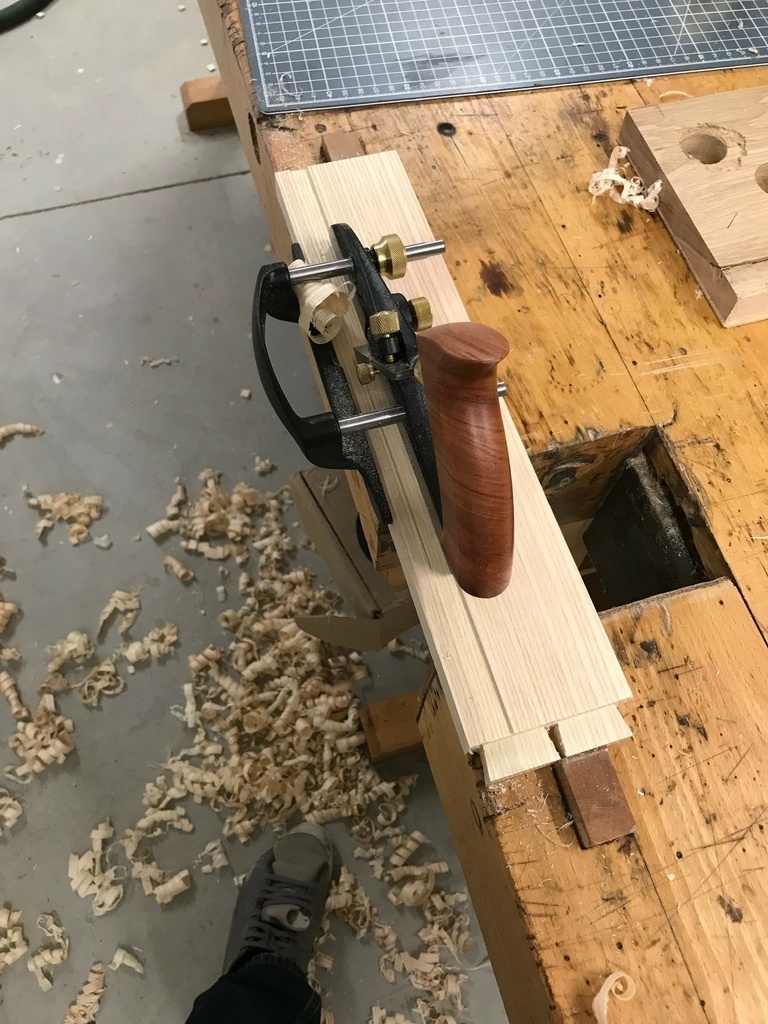

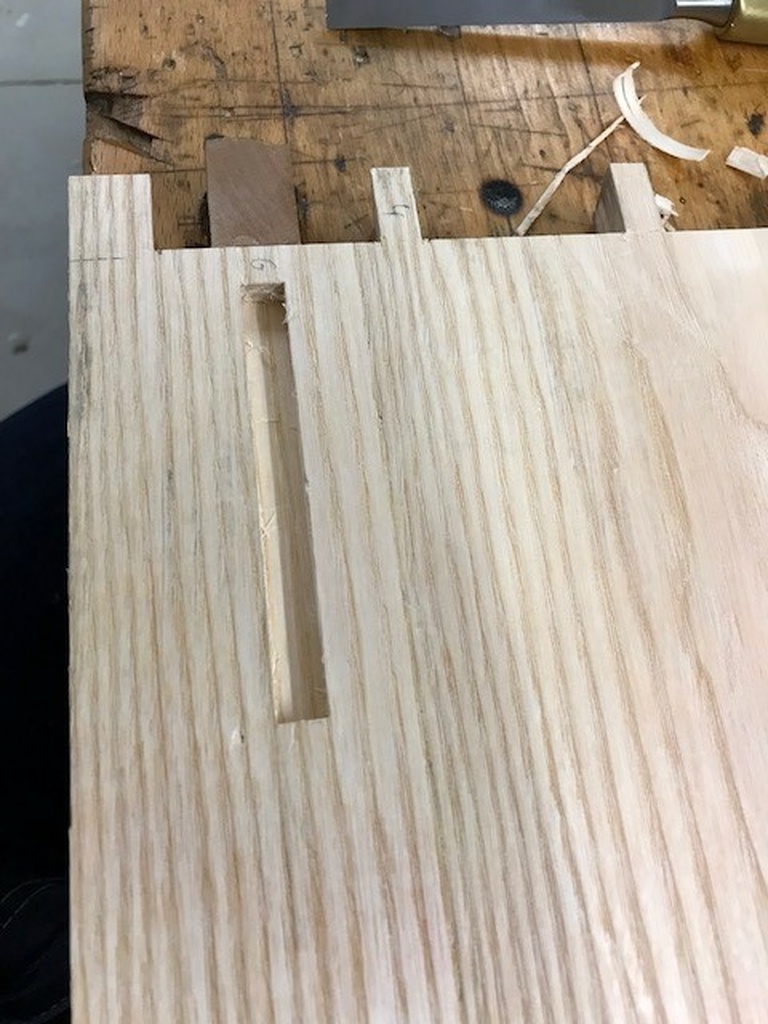

Maintenant c'est au tour des trois cloisons de separations. Elles sont extraitent d'un panneau qui a été collé pendant la realisation des queues d'arrondes. La liaison entre les cloisons et la carcasse se fera part "tenon mortaise" (je ne sais pas si c'est le bon terme, laisser un petit commentaire ca fait toujours plaisir d'apprender quelque chose de nouveau). Le tout bien evidement fait à la main, rabot, bedane et guimbarde.
Un renfort arriere (le long de la carcasse) viendra rigidifier l'ensemble.

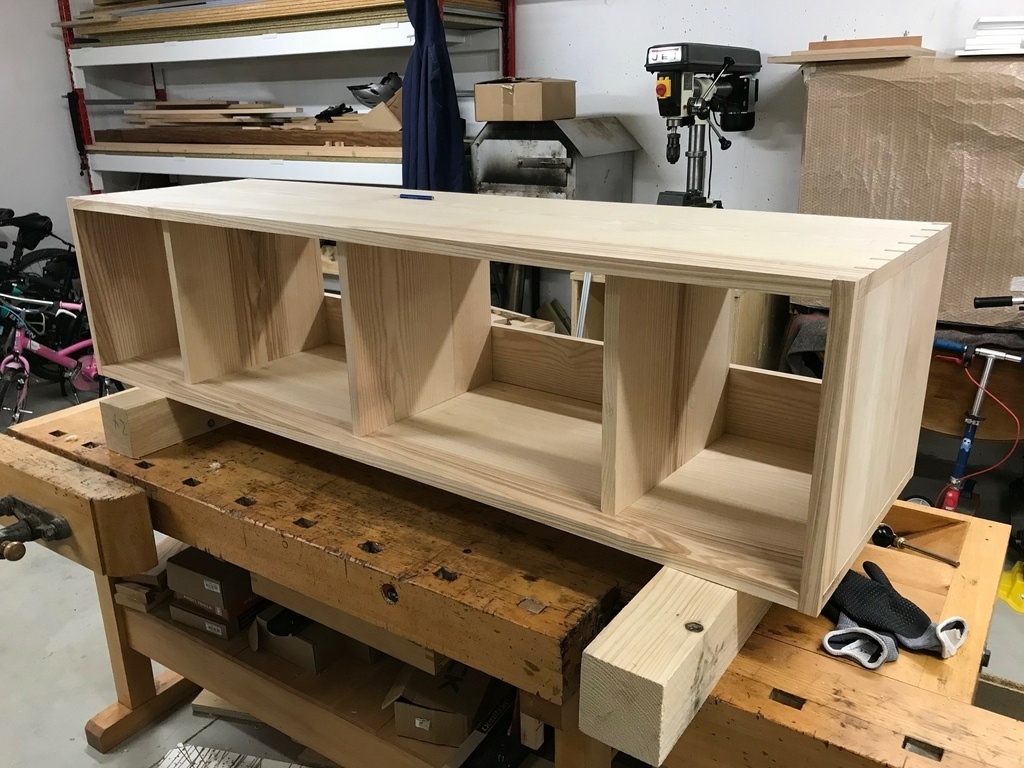

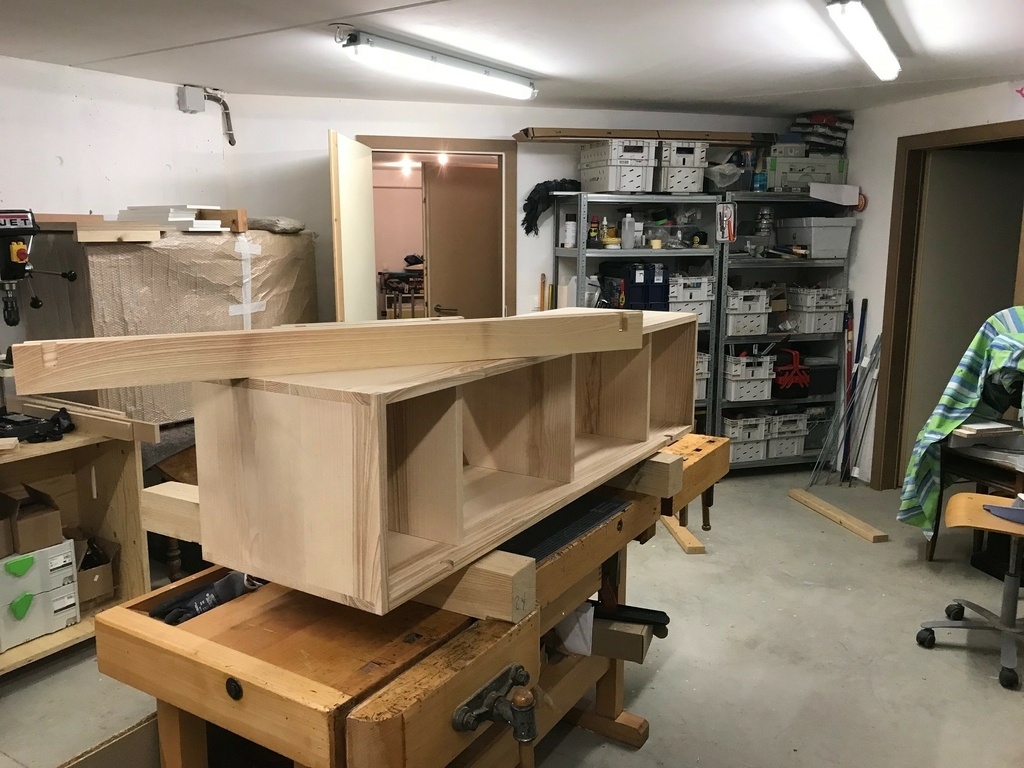

Assemblage à blanc de l'ensemble (tres fiere du resultat) et simulation de serrage. Grosse preparation avant collage car l'ensemble n'est pas facile a manipuler. Il y a aussi pas mal de pieces qui doivent suivre une sequence de montage (et meme avec ca on est pas a l'abrit d'un imprevu...)

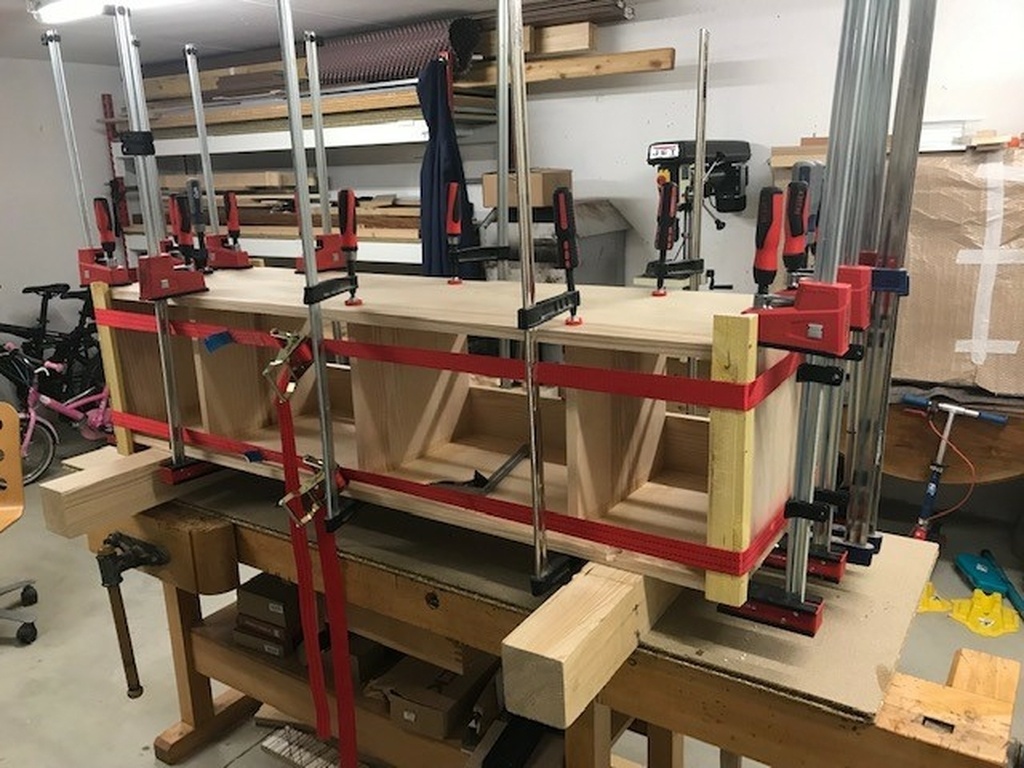

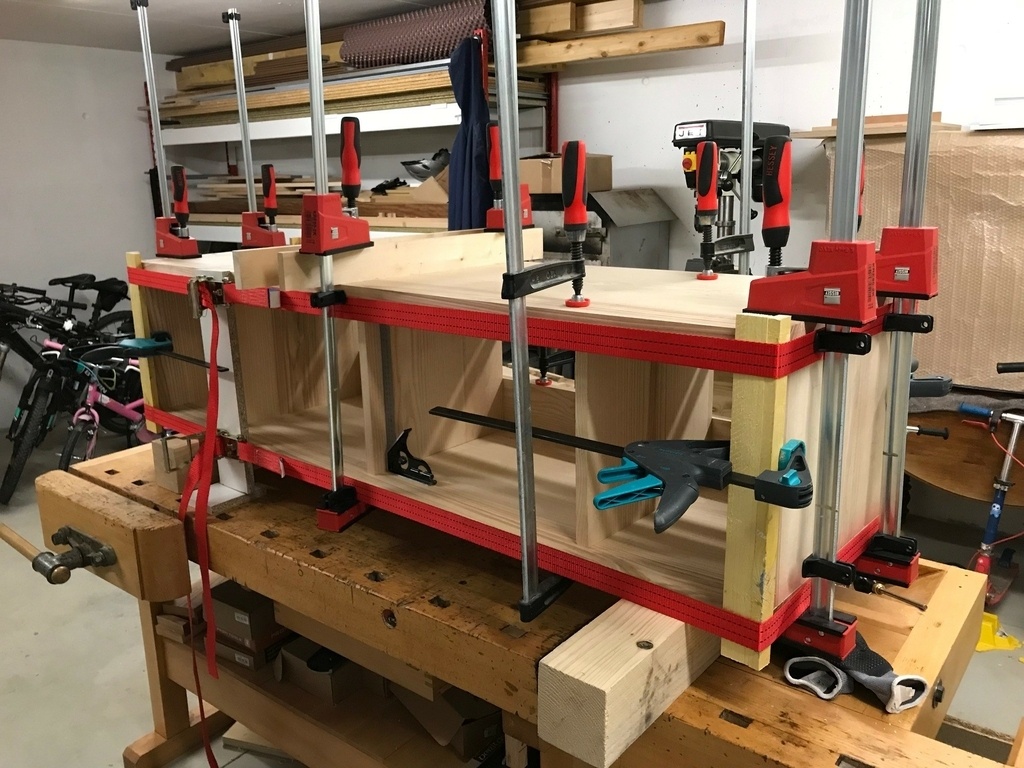

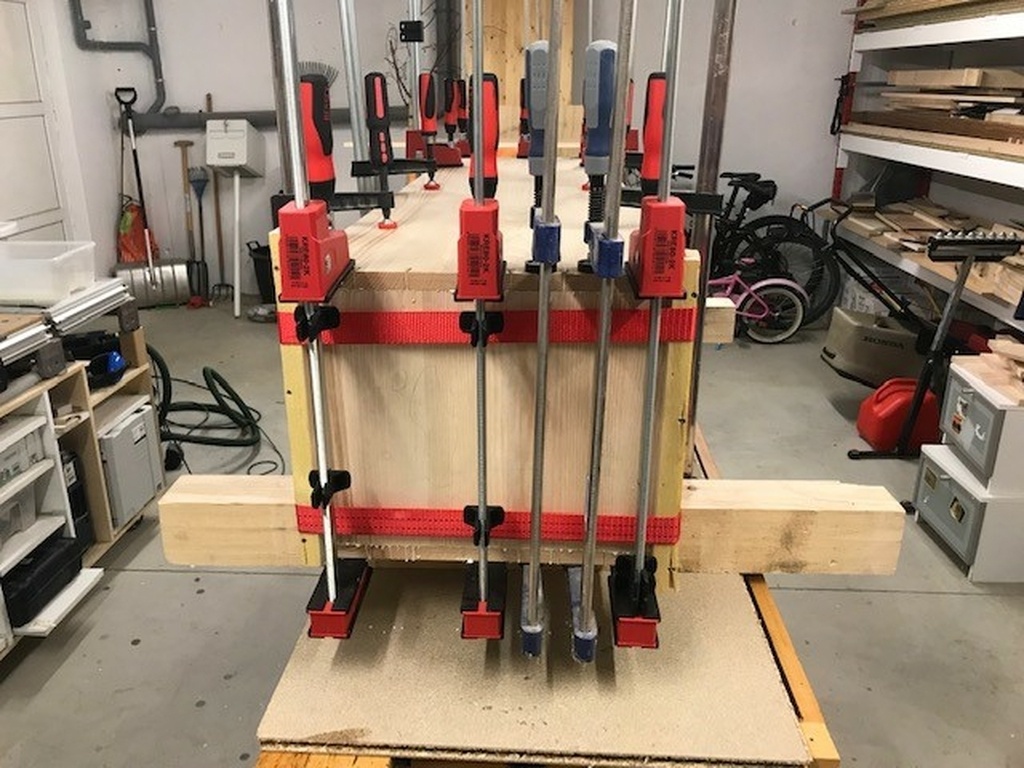

Le collage.
Apres une derniere repetition, je me lance.
Attention! prevoir de la colle qui ne seche pas trop vite, pour ma part j'avais une fenêtre de 30min et ca va tres vite. Dans l'ensemble le collage se passe plutot bien passé malgré le rajout de serre joints qui n'était pas prevus (avec la colle les assemblages etaient un peu difficile à fermer).

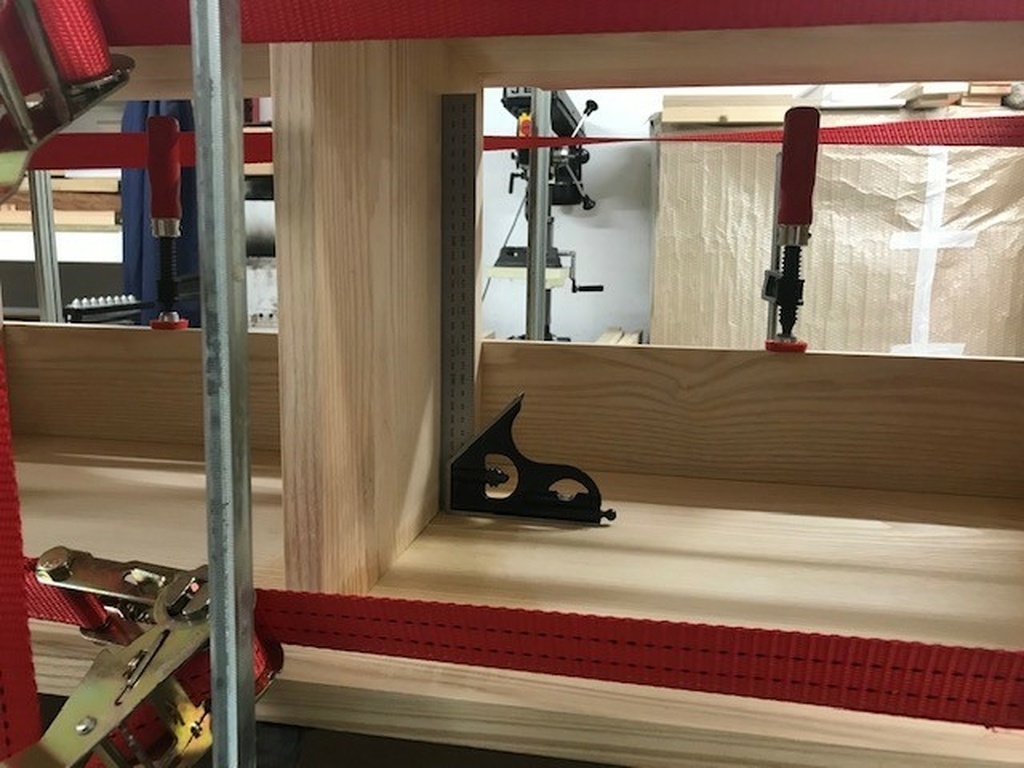

Un petit control de l'equerrage...

...et ben ce n'est pas si mal que ca ;-).

Petite anecdote, pendant le collage j'ai laissé mon equerre à combinaison tel que sur la photo. Apres démontage de l'ensemble, j'ai eu quelques traces de rouille dans le bois (damned). La raison c'est que la surface etait encore mouiller apres avoir essuyé le surplus de colle avec une brosse à dent mouiller et un chiffon...Un racloir beaucoup d'huile de coude et ca part.

Pendant que le tout seche, je me suis attaqué à la facade.

Lorsque j'ai selectionner mon bois, j'avais une planche qui c'etait fendue en deux à son extremité. J'avais laissé cette partie de coté pensant l'utilisé pour autre chose. Mais au moment du rabotage le dessin du bois s'est revelé et j'ai eu un gros coup coeur. Ce que j'ai considéré comme un defaut au debut est devenu la touche de l'artiste ;-).

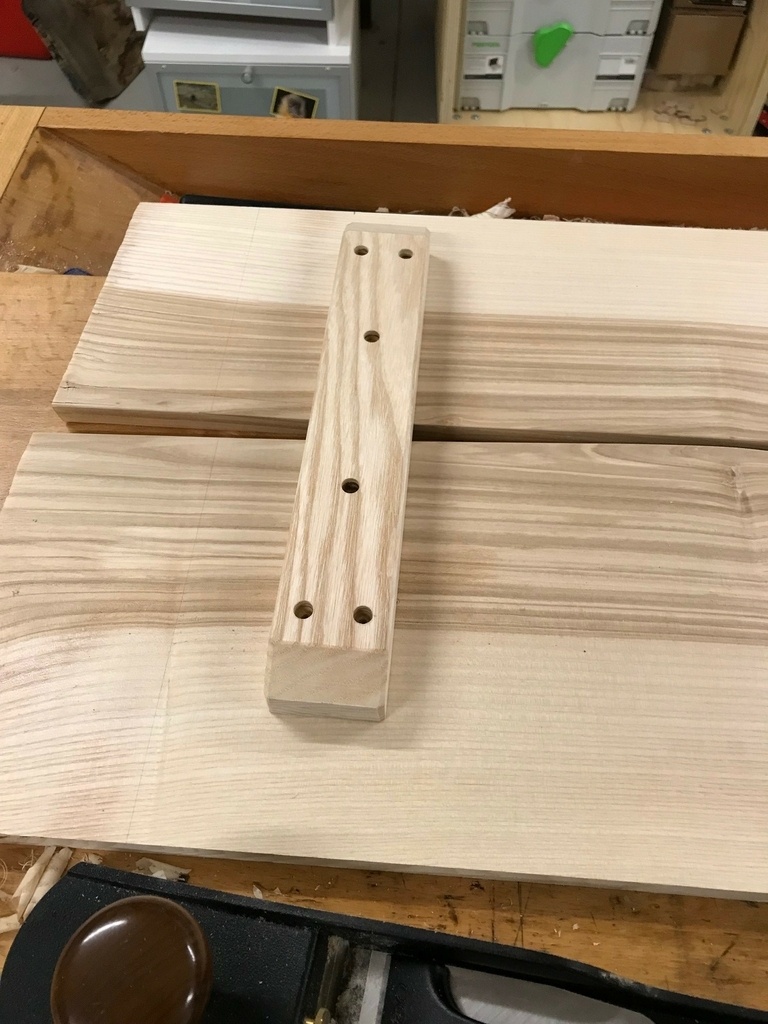

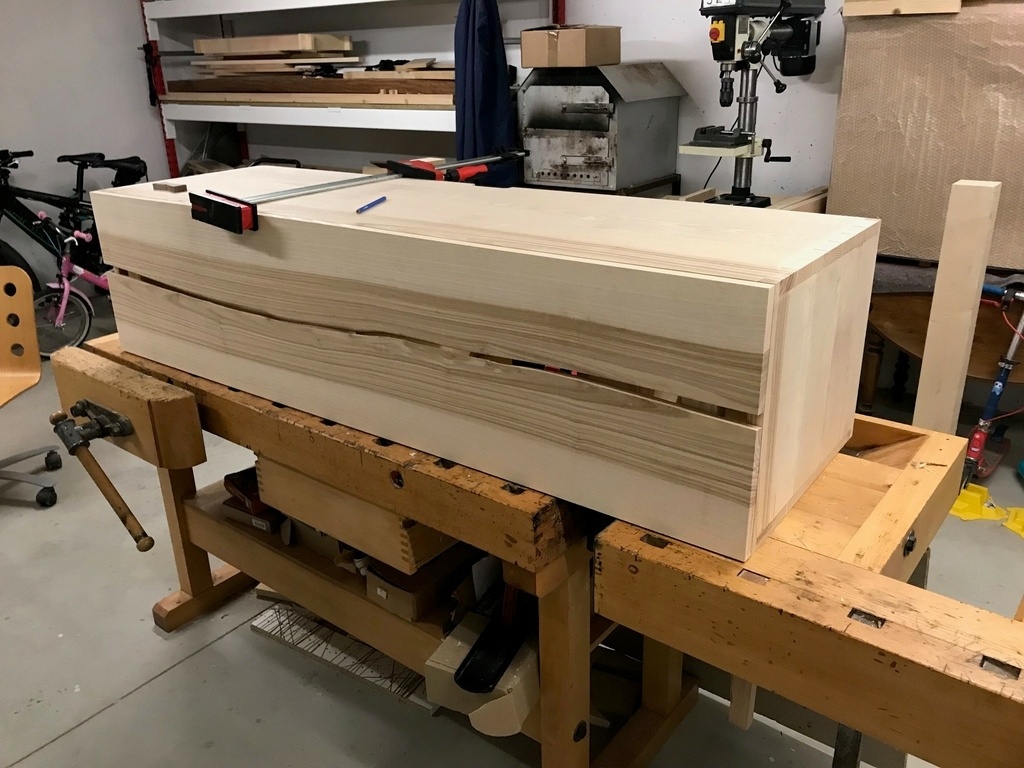

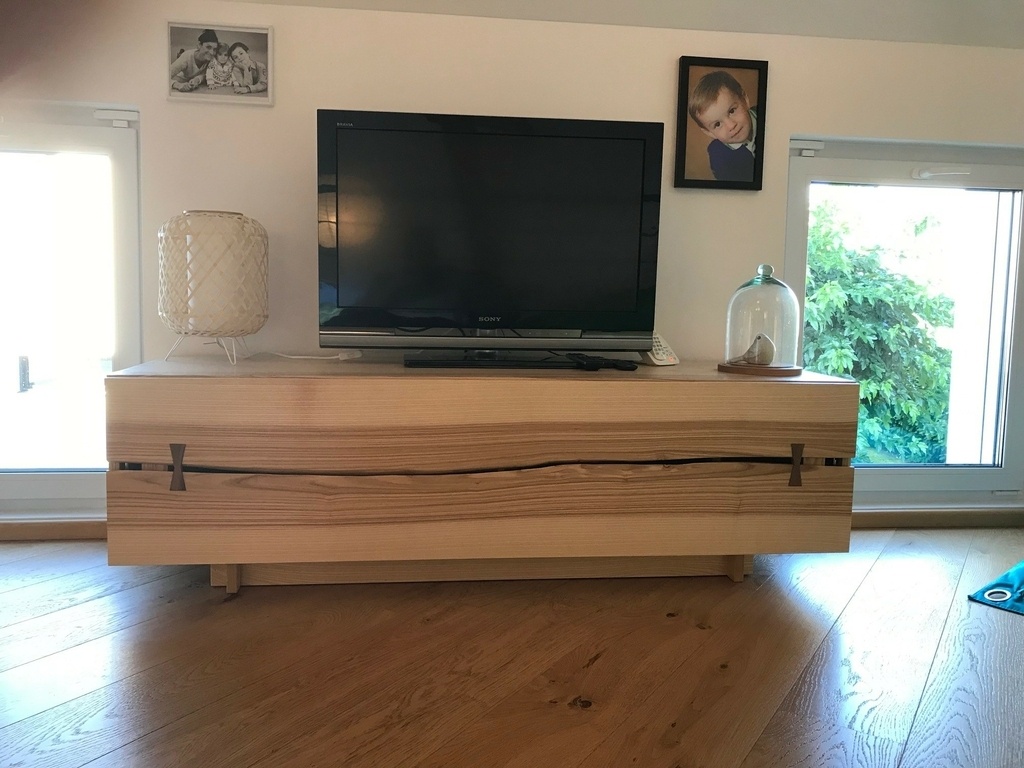

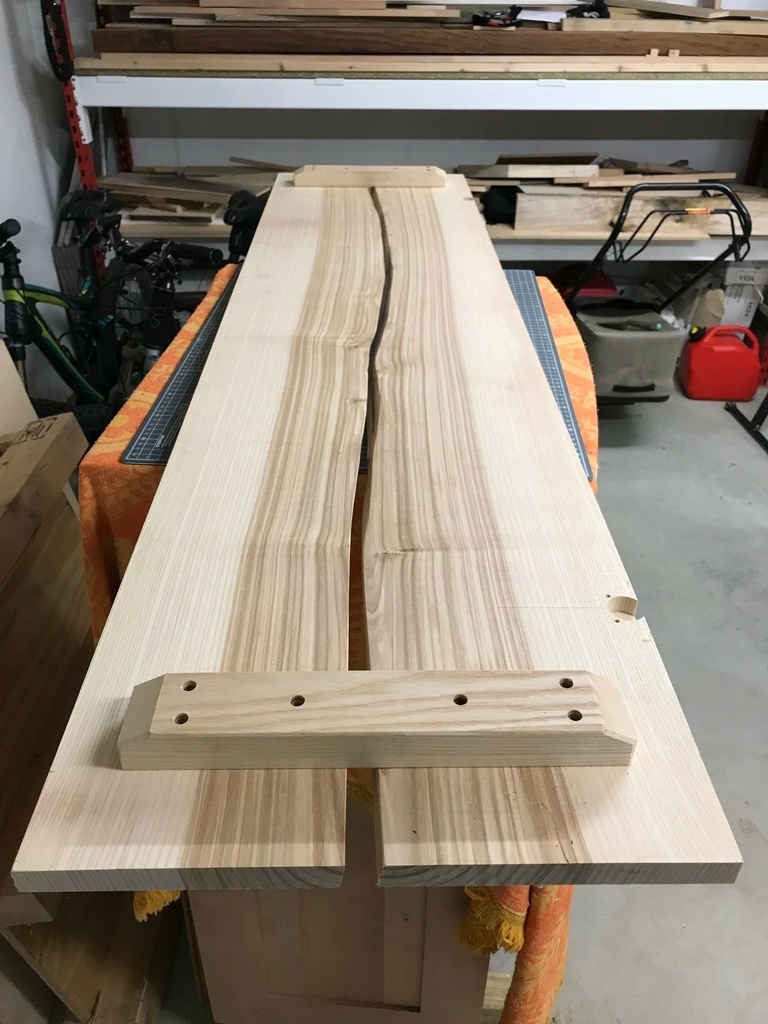

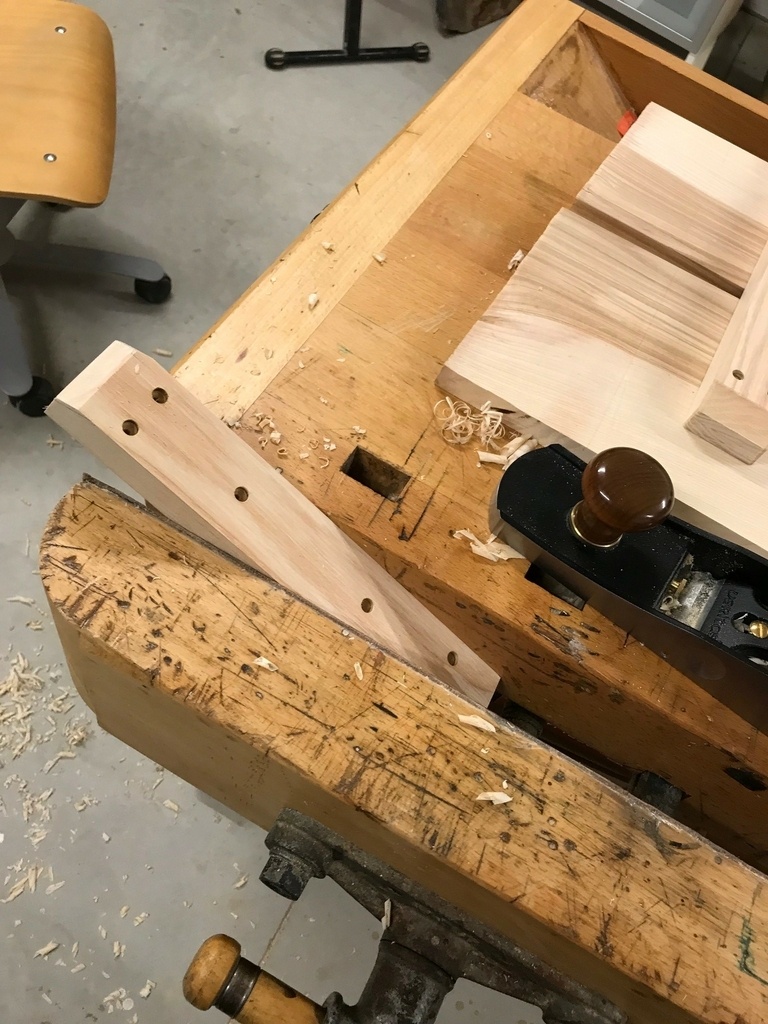

La facade est composée de deux parties (on distingue tres bien la partie fendue) qui sont vissées à deux renforts. J'ai biseauté les deux renforts pour qu'il parresse moins massif.

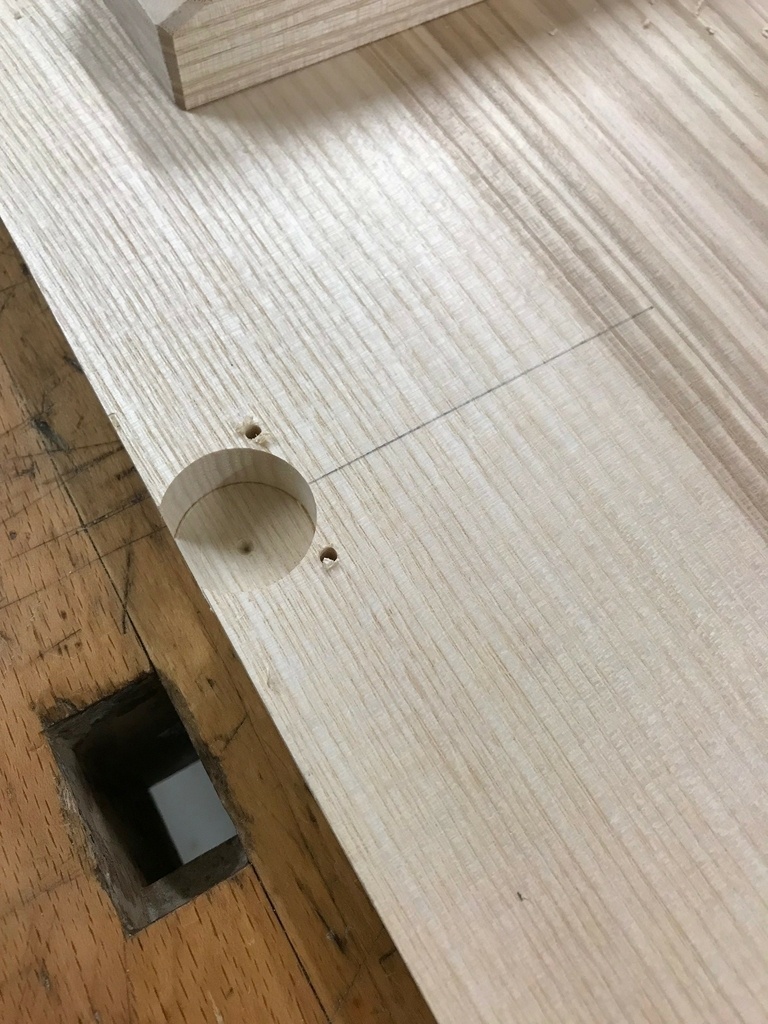

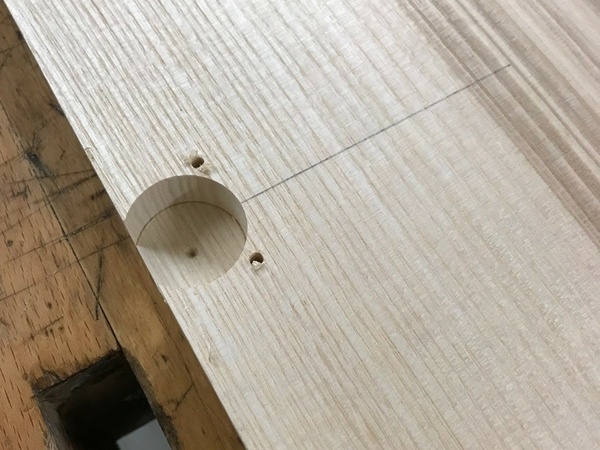

Une fois l'ensemble fixé, j'ai effectué les percages pour les charnieres (j'ai utilisé ma perceuse a colonne pour cela).

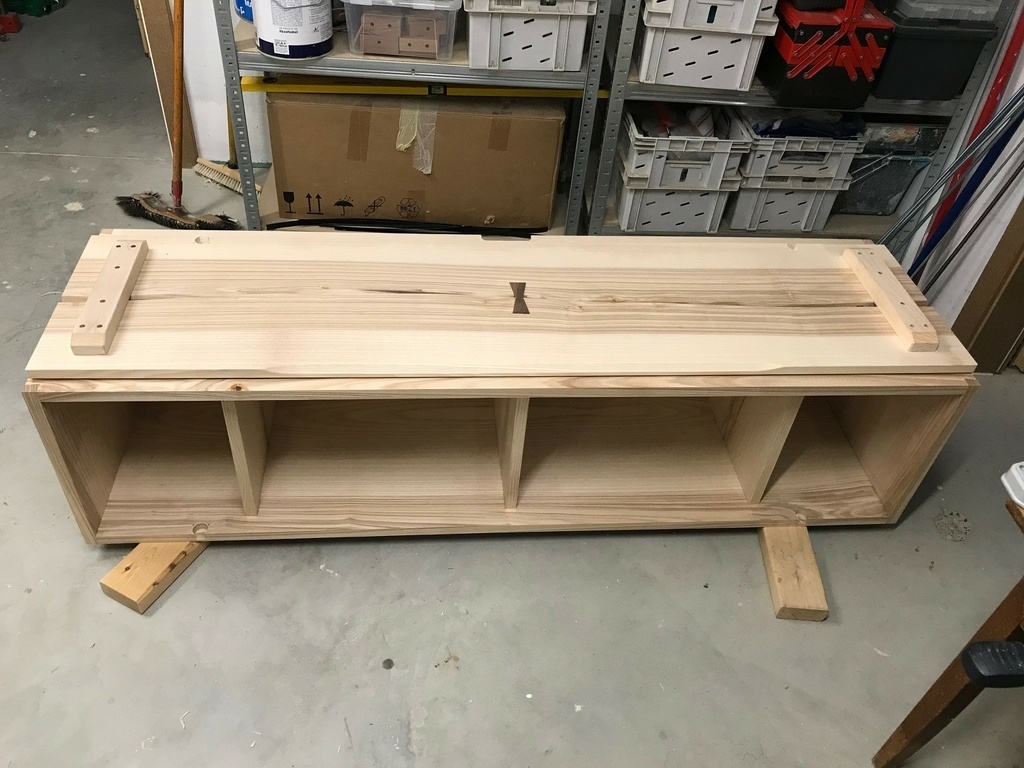

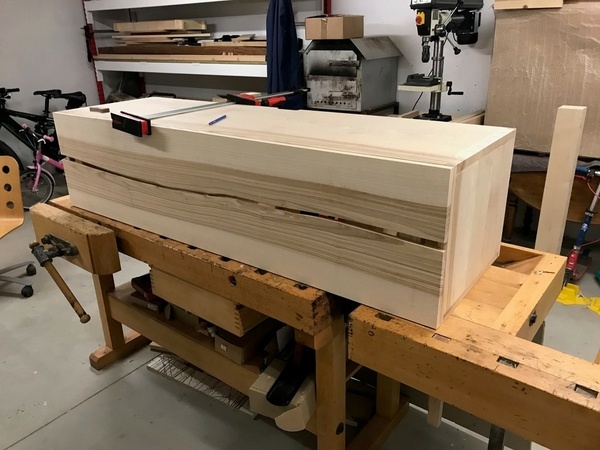

Rapide montage à blanc avec la carcasse. Ajustement des cotés au rabot. J'ai laissé un peu de marge sur la hauteur pour l'ajuster une fois la facade finie et montée avec les charnieres.

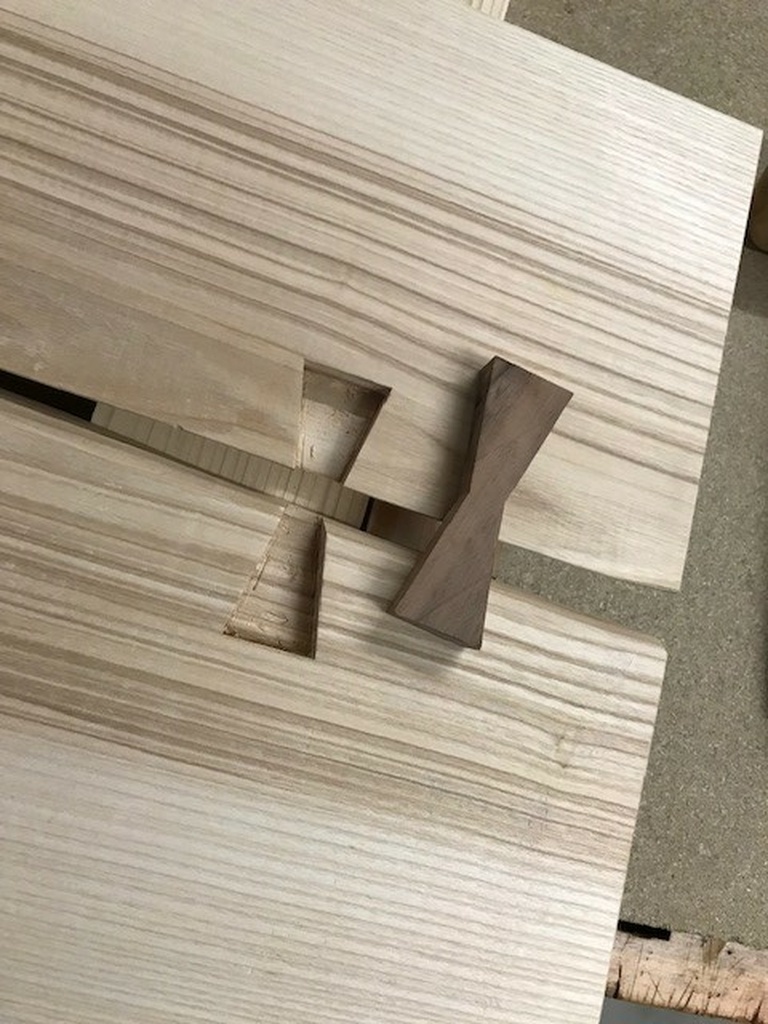

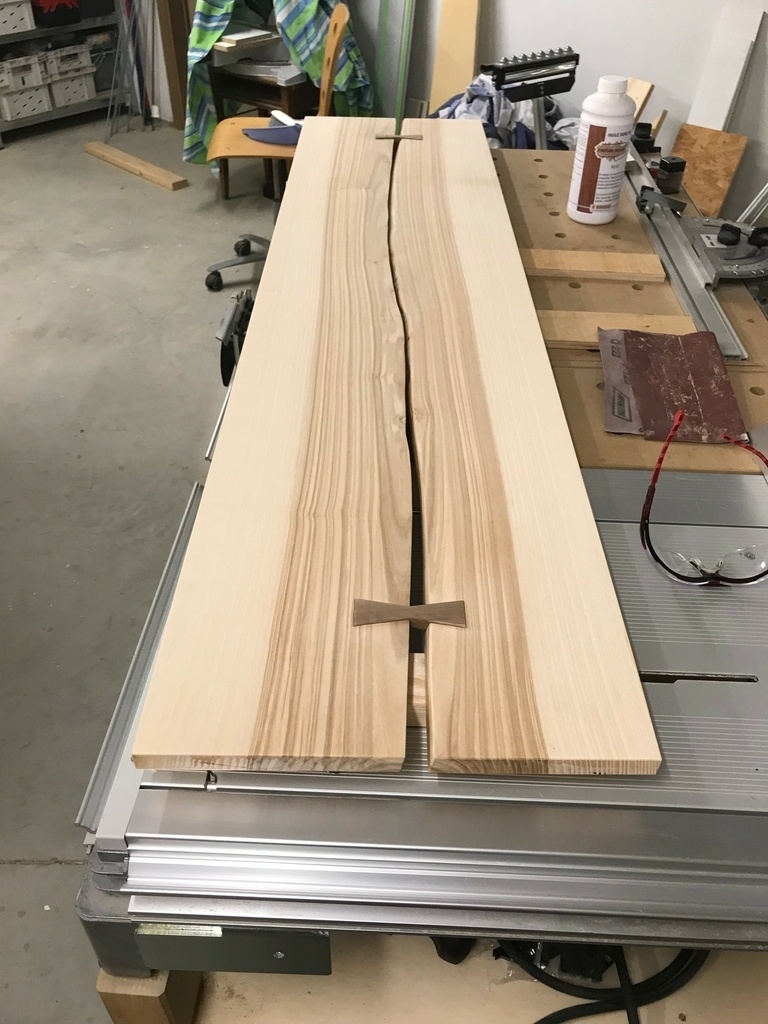

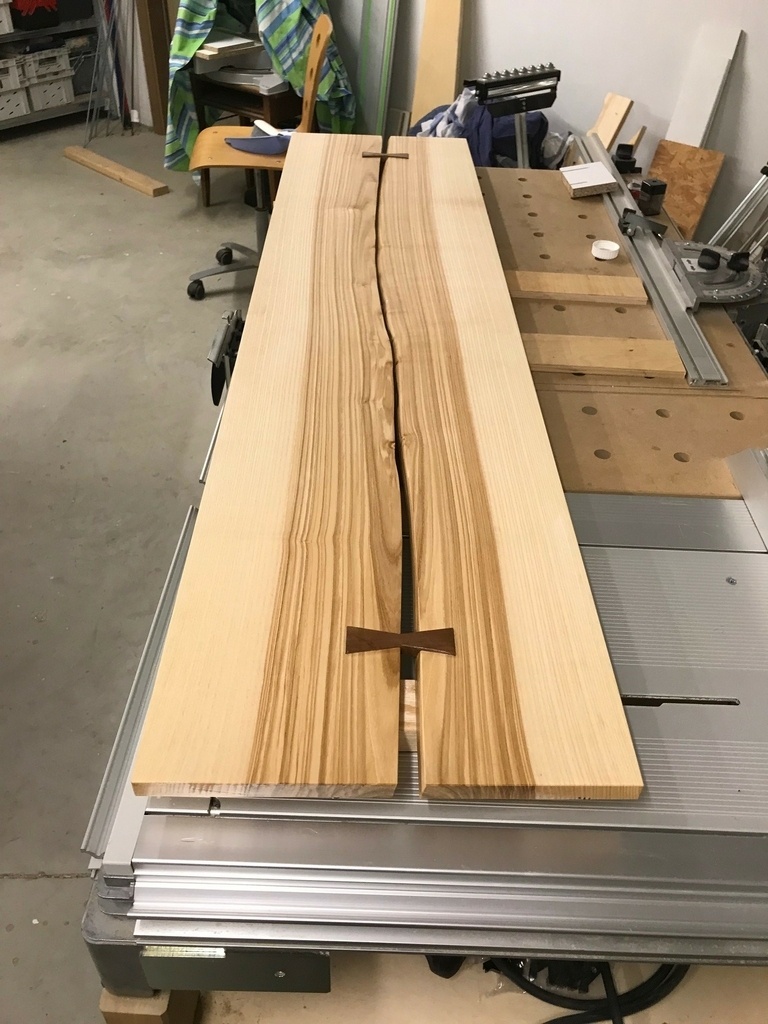

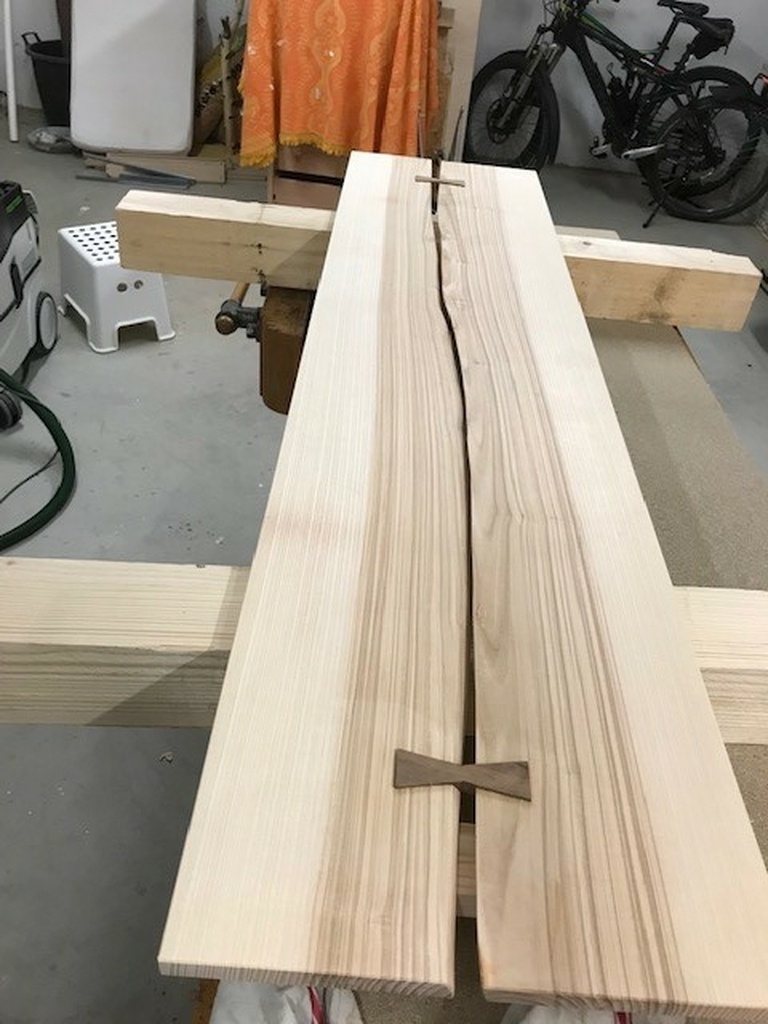

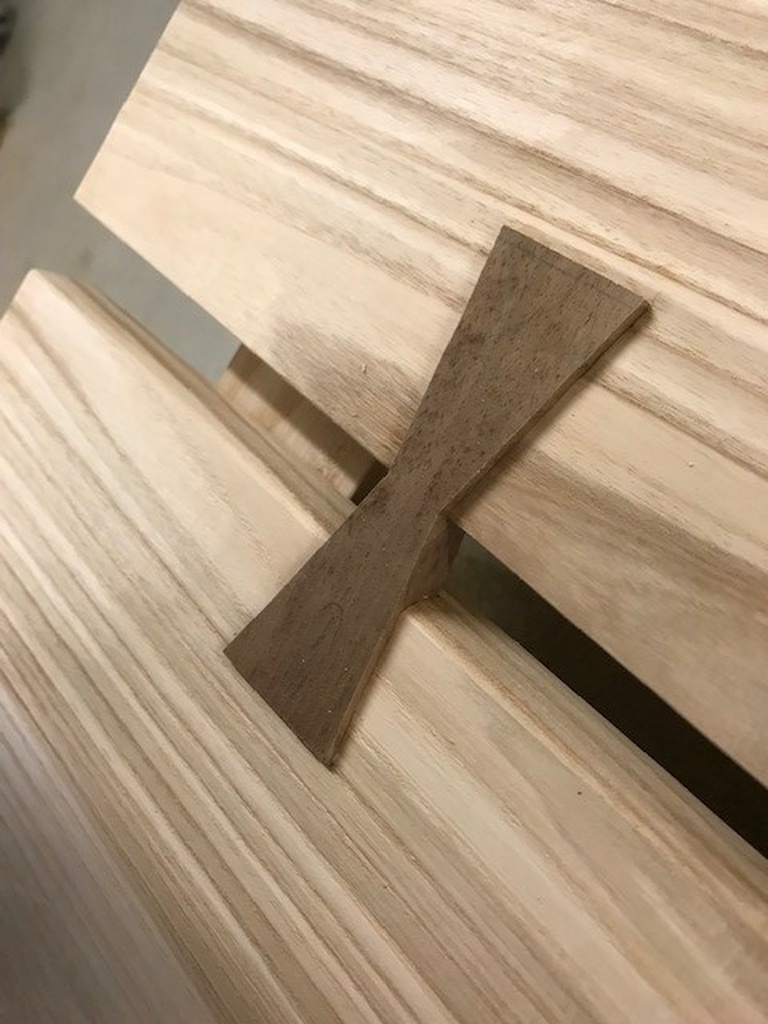

Ensuite, j'ai rajouté trois inserts papillons (c'est purement esthetique car les deux renforts supportent tous les efforts). Pour cela j'ai tracé les papillon et fait le gros du travail a la defonceuse et les finitions aux ciseaux a bois. Ensuite c'est le collage. A noter que les papillons ne sont pas affleurants. ca donne un peu de relief.

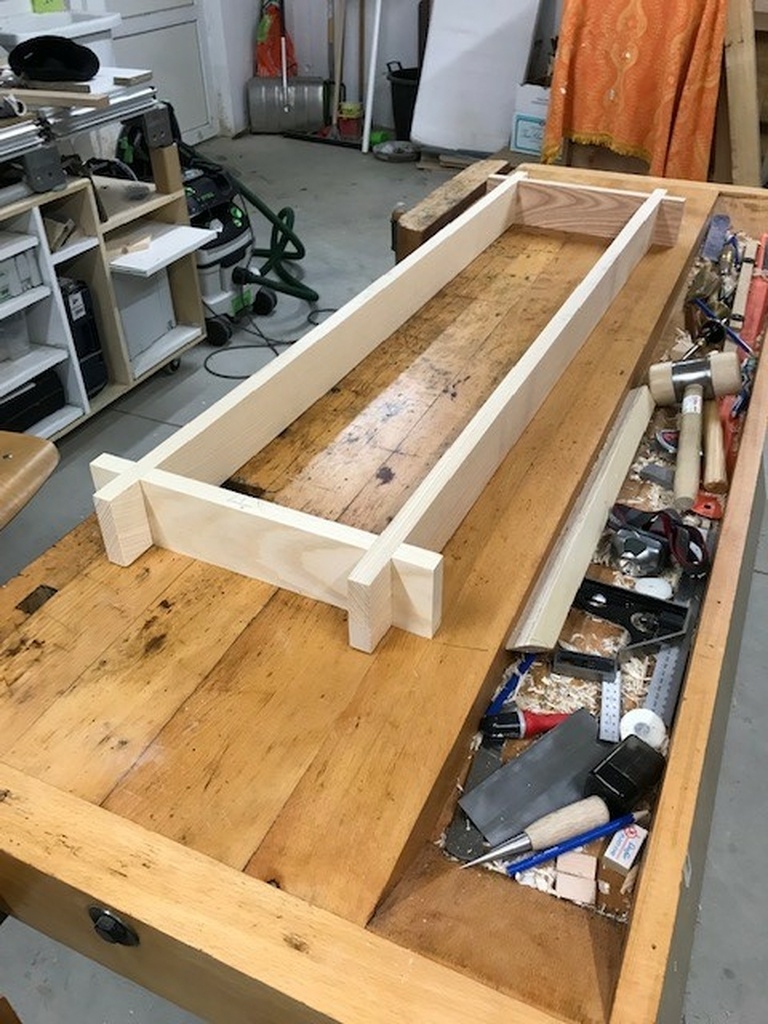

Prochaine piece le socle.

le meuble sera legerement sur-elevé par rapport au sol pour apporté un effet "aérien", "suspendu".

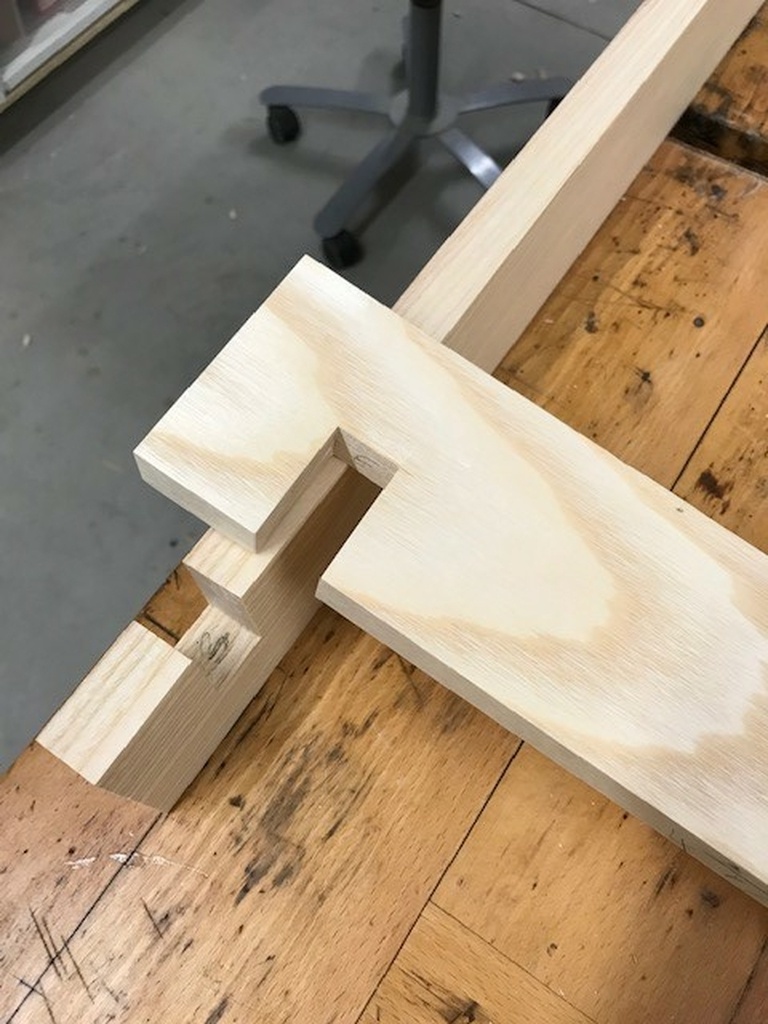

Il est composé de quatres parties assemblées par enfourchment (si ce n'est pas le bon terme n'hesité pas a laisser un commentaire ;-). A noter que le socle ne repose sur le sol que sur les petits longerons (sur la derniere photo on voit un petit decalage au niveau de l'assemblage).

Finition au rabot (ca brille)

Les tiroirs

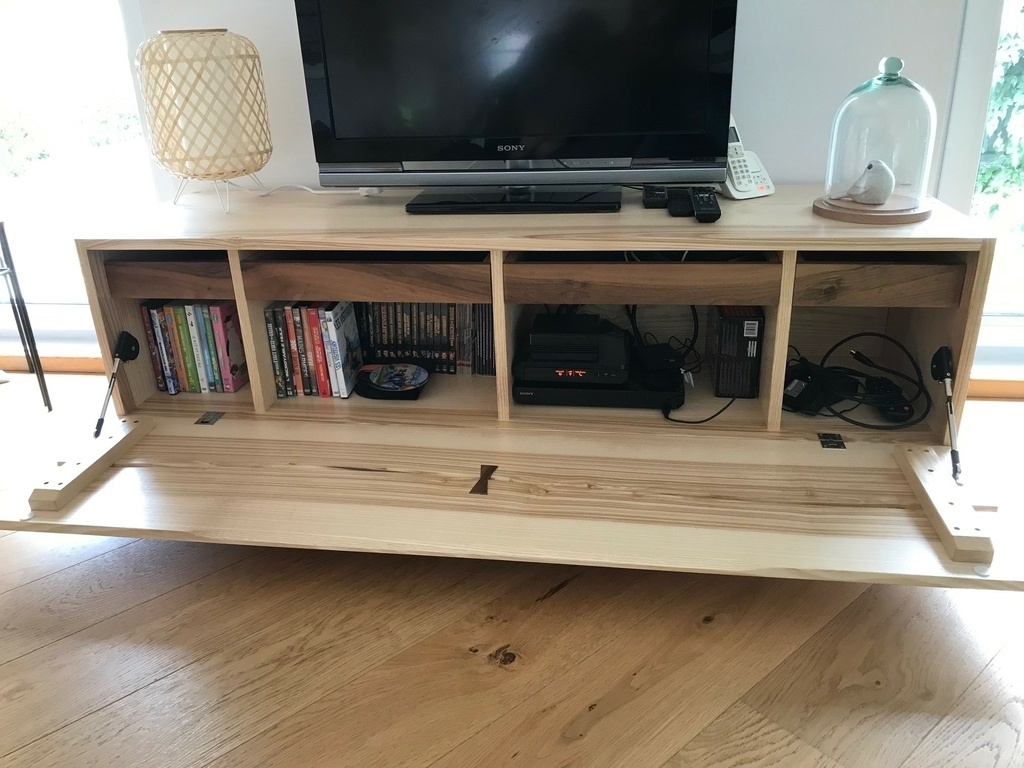

A l'interieur de la carcasse, il y a quatre tiroirs.

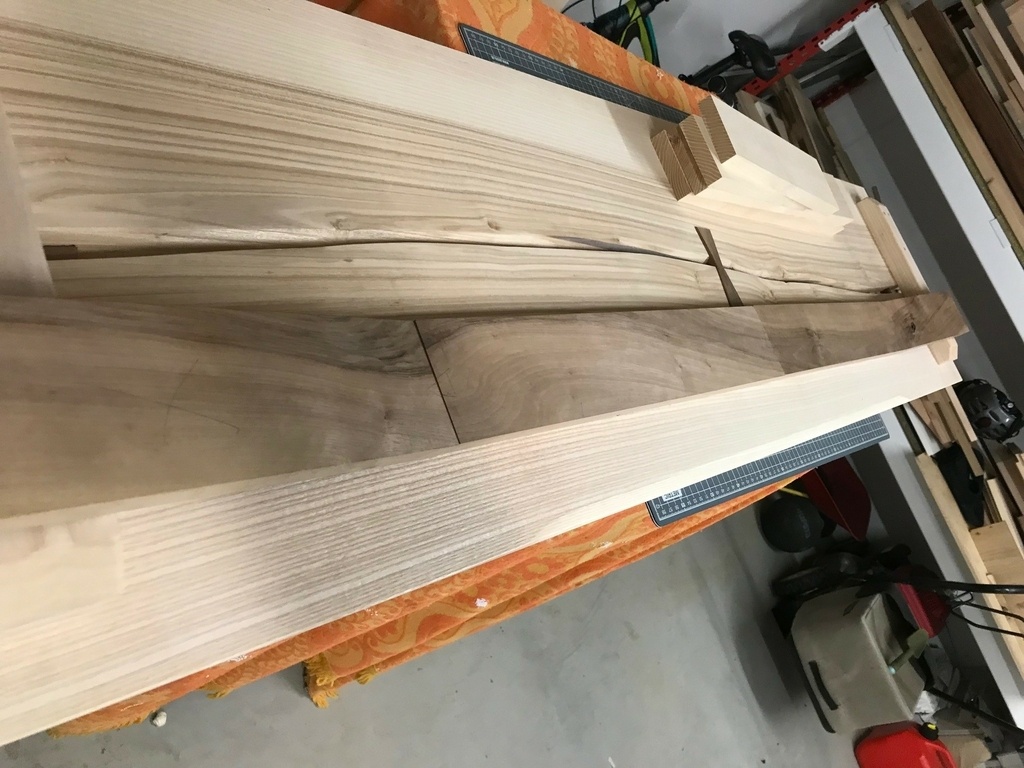

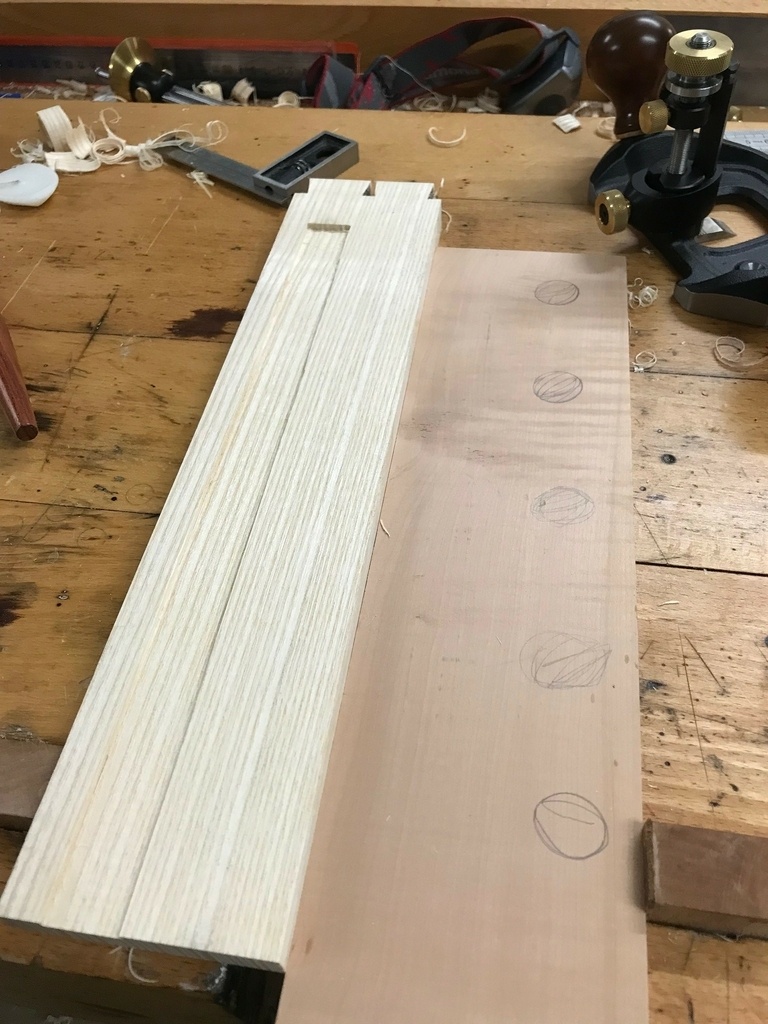

Pour rompre avec la couleur clair du frêne et faire un rappel avec les insert papillons, je decide d'utiliser du noyer pour les facades. Elles sont extraites d'une seul planche pour avoir une continuité dand le fil.

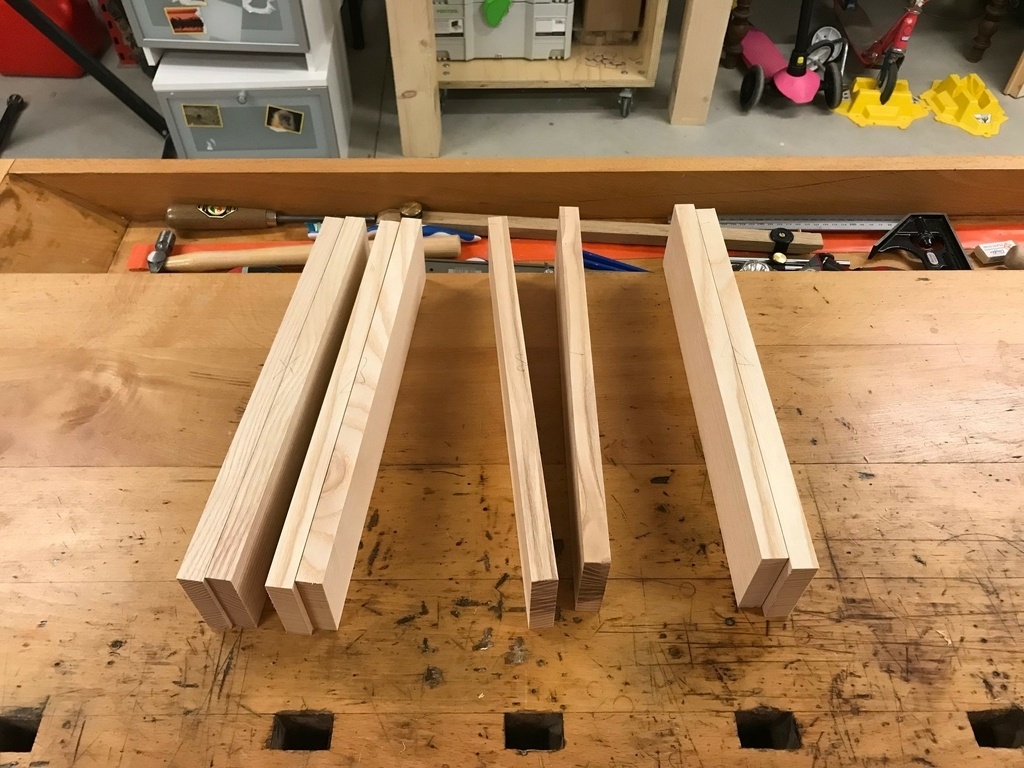

Preparation des cotés.

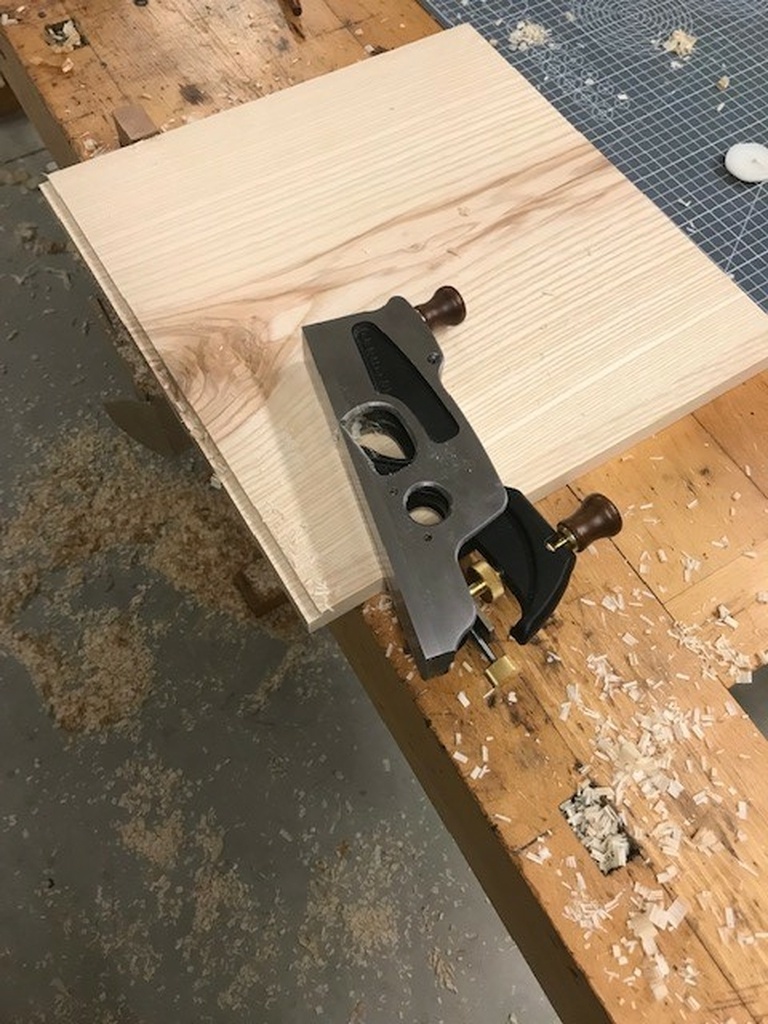

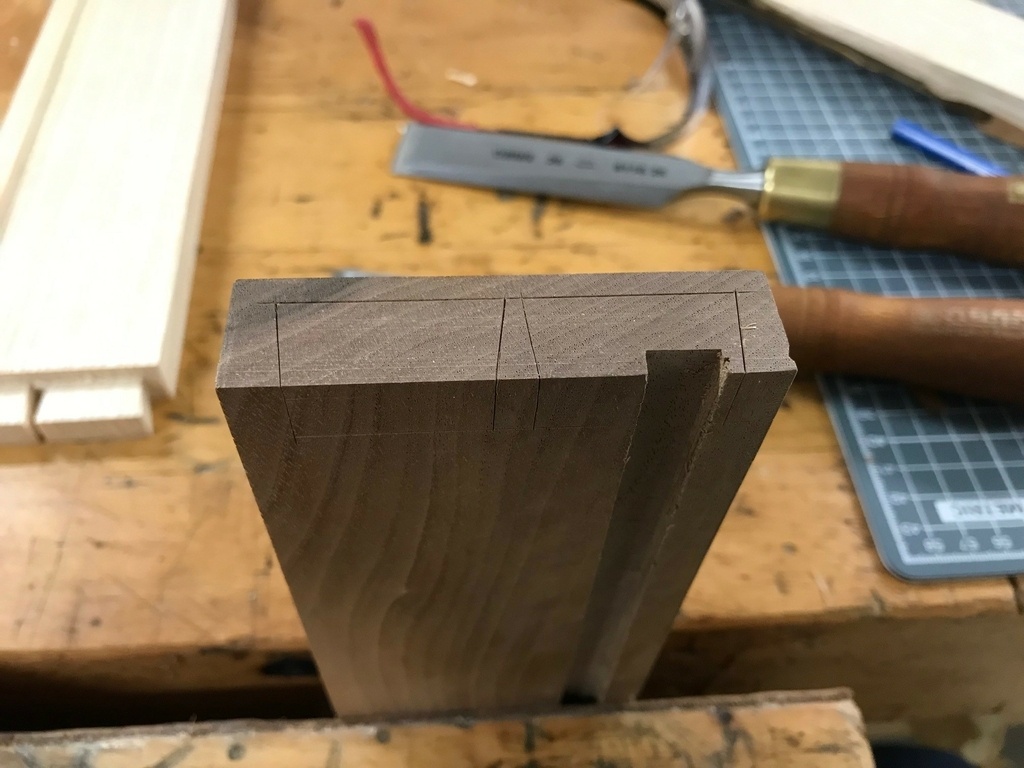

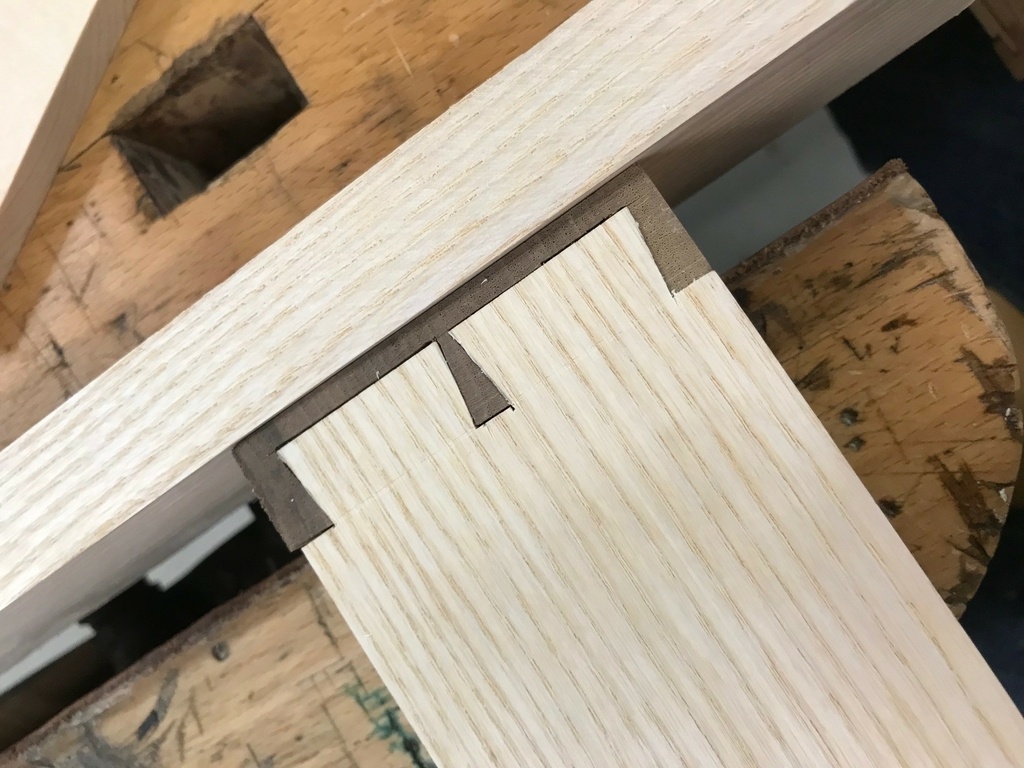

Creation d'une languette pour l'assemble des queues d'aronde recouvertes.

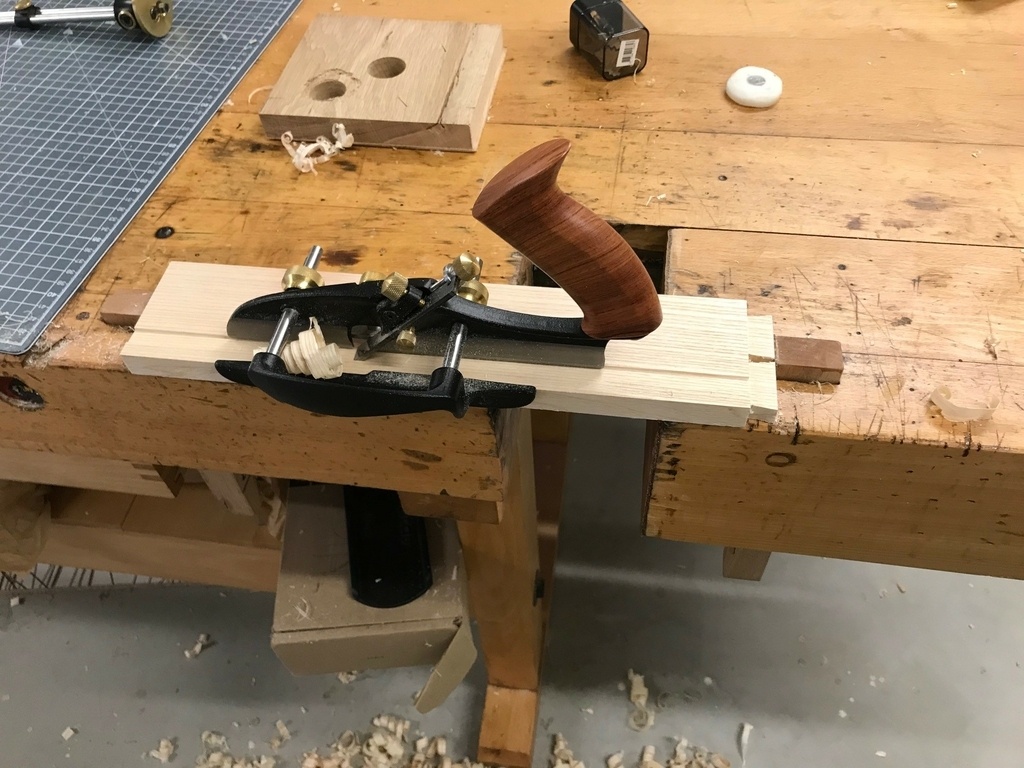

Realisation des queues d'arrondes et de la raynure du fond de tiroir.

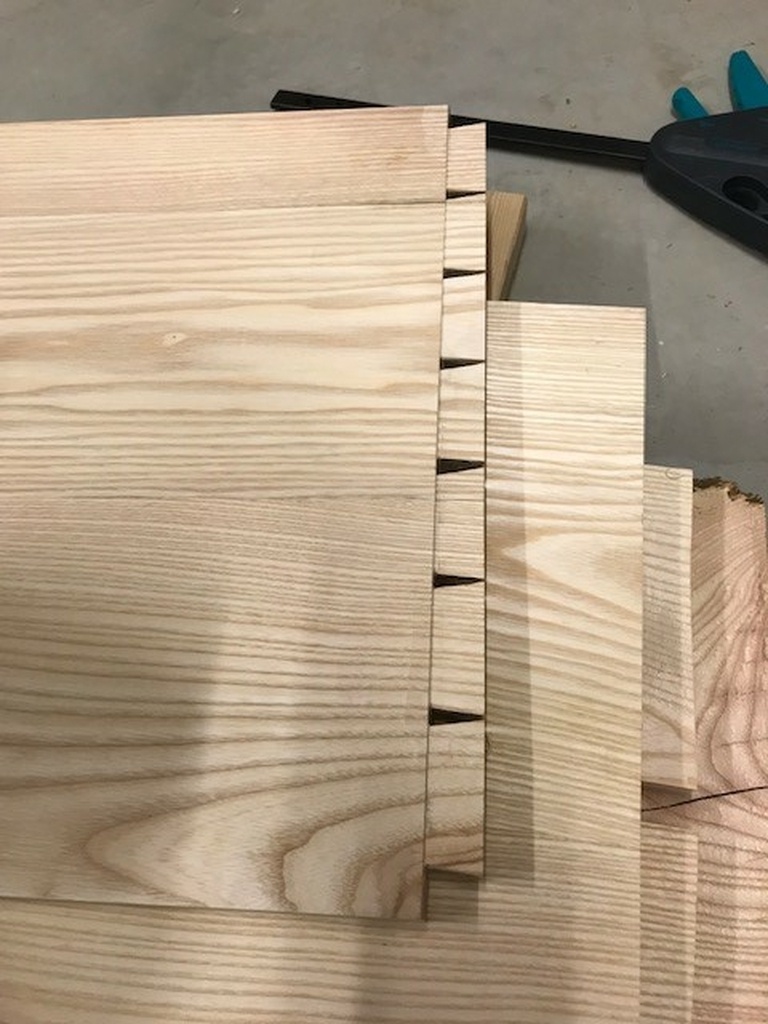

Tracage des contres queues.

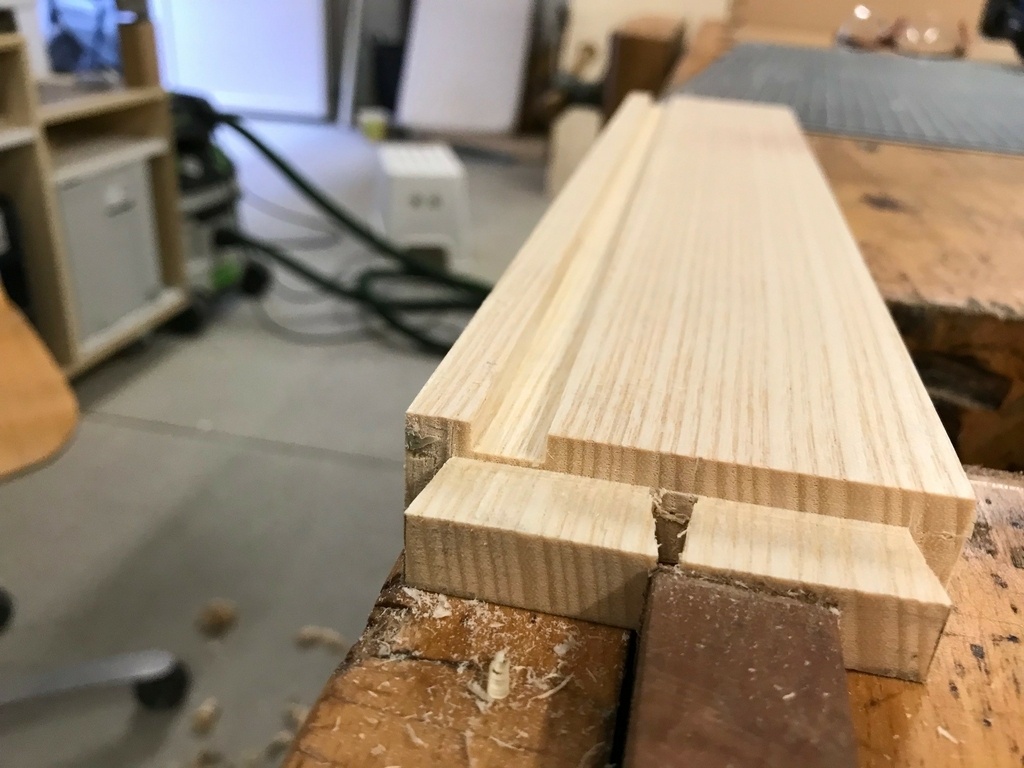

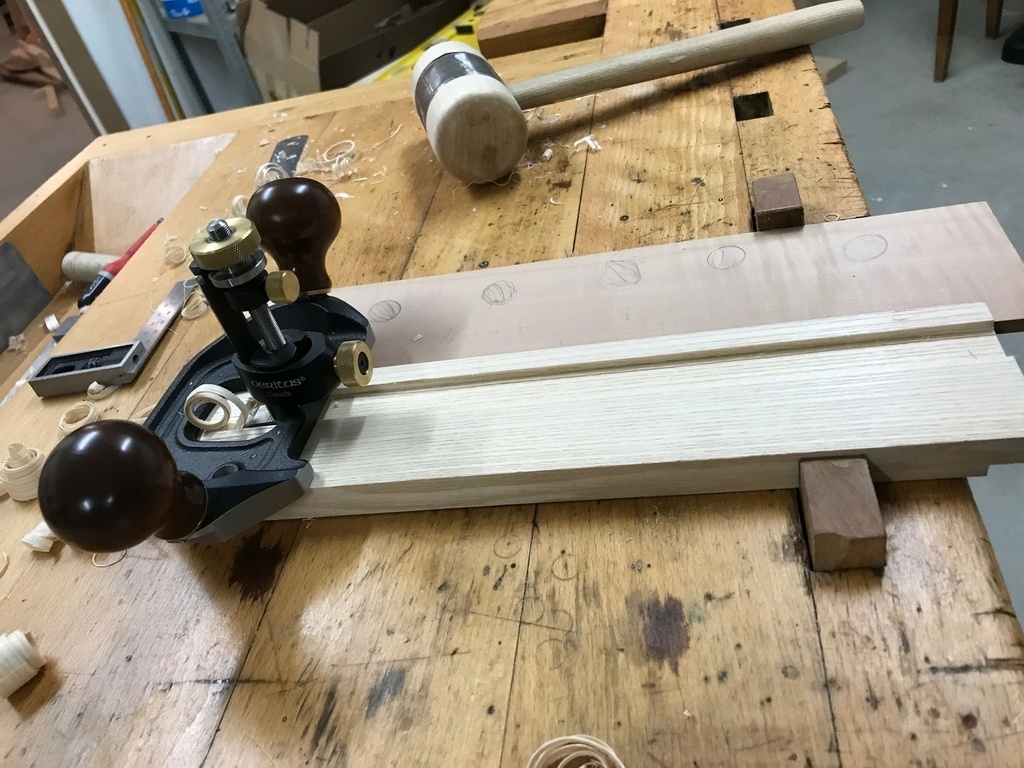

Réalisation de la glissiaire de tiroir.
Dieu que c'est long...

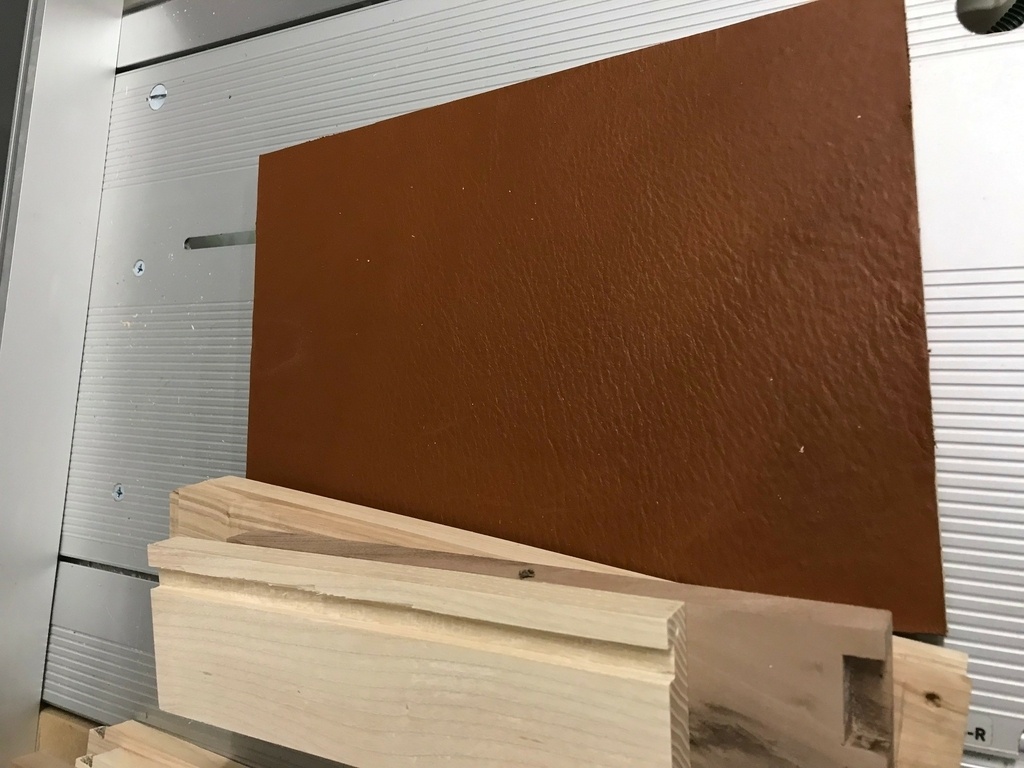

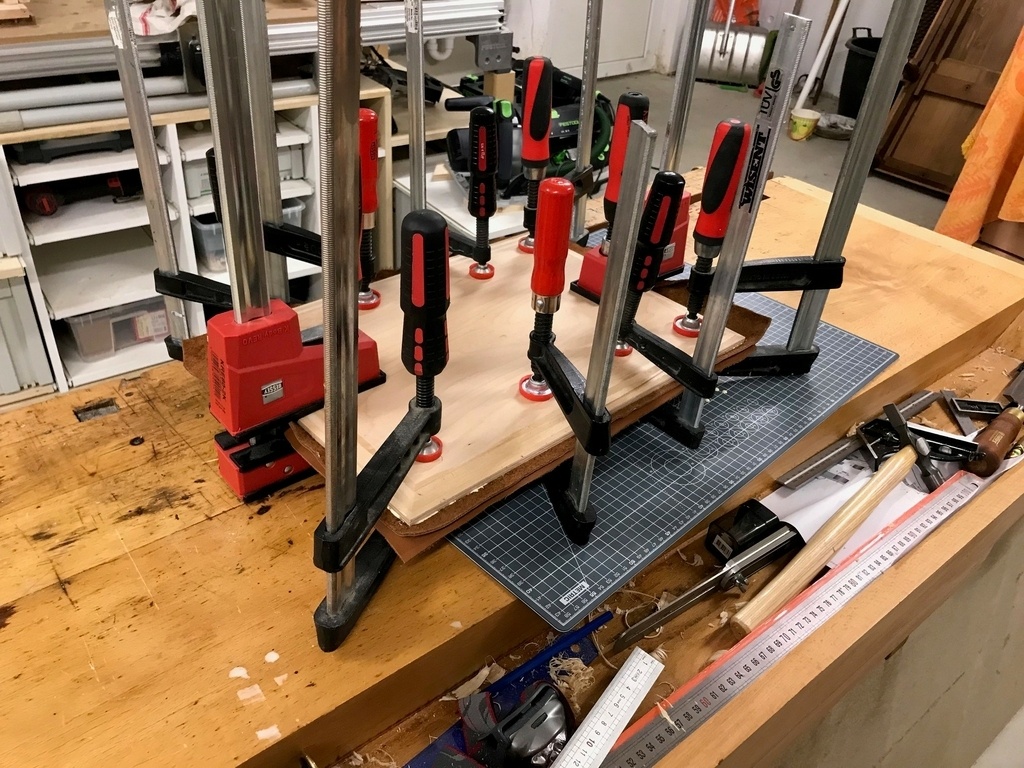

Pour les fonds de tiroir, j'ai utilisé du contre plaqueé de 10mm avec un revetement de cuir.
Finition à l'huile dure pour l'interieur des tiroirs avant montage.

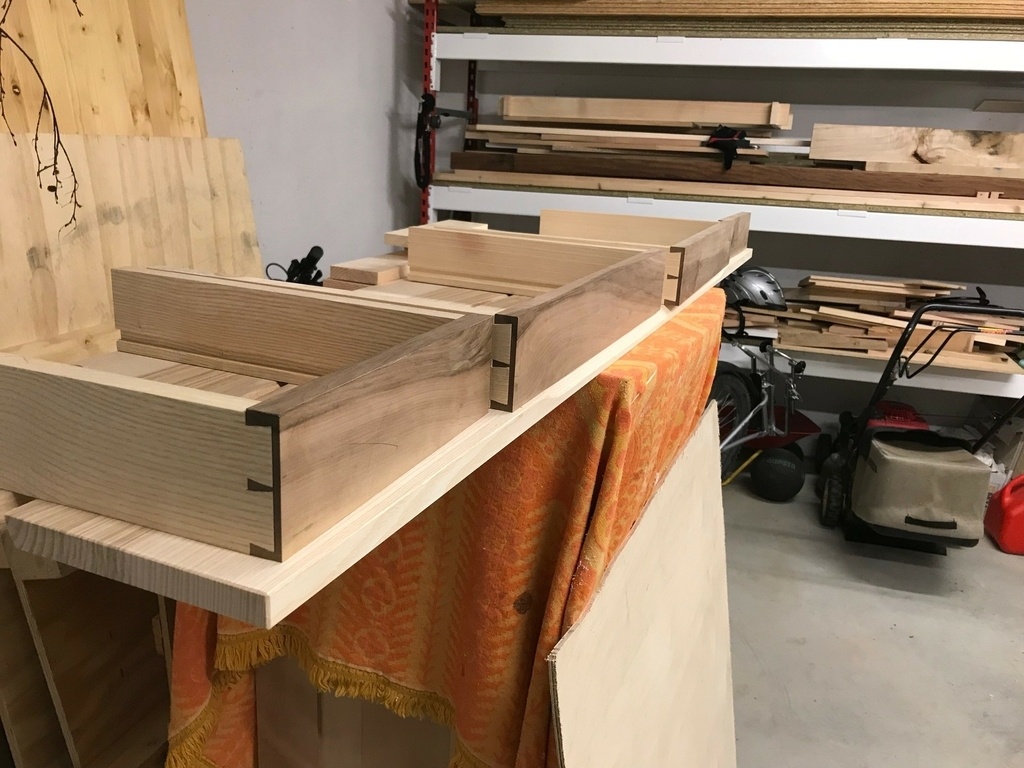

Ensuite assemblage et collage des quatres tiroirs (pas de photo pour cette etape, attention a bien verifier la perpendicularité des tiroirs).

Maintenant tous les elements sont prets pour la finition à l'huile dure.

J'adore cette étape, car l'huile fait resortir tout le contraste du bois.

Montage final de la quincaillerie et le meuble est fini.


Discussions

Jayce1979 a publié la création "Meuble TV".
il y a 3 mois
BerengerDesign

Quelle travail, c'est vraiment super joli et bien réalisé

Vic66

J'aime beaucoup!

DewhitYoussef
( Modifié )

Joli travail, et super soigné !!
Un tout petit dommage concerne les renforts qui maintiennent ta façade, insérés dans une rainure en QA ça l'aurait bien fait à la place des vis, avec peut être une meilleure cohésion de l'ensemble dans le temps. Mais c'est vraiment pour faire le chipoteur!!

Jayce1979

Salut DewhitYoussef,

Je suis du meme avis que toi les deux renforts sont un peu dispropostionés. aujourd'hui avec un peu plus d'experience je les aurai peut-etre fait en queu d'arronde coullissante sans vis.

Simon Ménard

Super beau travail, bravo. 😍

Angele-David
( Modifié )

Magnifique.
Félicitation pour ce travail
Juste pour information : combien de temps ?

Jayce1979

Je pense en avoir eu pour 240 heures de travail reparti sur 6 mois

Boris Beaulant
( Modifié )

Très chouette !

Jayce1979

Merci, en parlant de mes sources d'inspirations plus haut ton site en fait aussi partie ;-).

totof

un grand bravo et merci pour tes explications 🤩

dependancesbois
( Modifié )

C'est superbe !
Et oui c'est le défaut du bois qui est devenu une oeuvre artistique !
Très beau travail soigné.

Ara

dependancesbois tu parles, tu dis cela parce qu'il a fait ses rainures au rabot !

dependancesbois

Ara Je n'y suis pas insensible ! 😜

Ara

Superbe ! Du grand art !

edouardsoum

Superbe! Ça fait envie.

Neiru

Superbe réalisation avec des techniques maîtrisées et bien réalisées !

glaude

il me plait beaucoup, sombre, élégant toutes mes félicitations et on te sent très soigneux dans tes réalisations

Chriseime

Très réussi, du bel ouvrage. Et un partage aussi complet que passionnant. Merci. Et que la force d'Ishitani soit avec toi.

Tartalail

Bravo ! Très chouette

rere40

Magnifique! Juste mangnifique! Bravo.

Zourit

magnifique, merci pour le partage

archemedia
( Modifié )

Très beau! Ou as-tu acheté le bois?

Jayce1979

je l'ai pris directement à l'association.
Sinon il se fournisse chez Fogiarini pour le noyer je me suis fourni ici

archemedia

Merci!

tsourbier

Super réalisation! J'en suis très, très loin mais je vois qu'on a les même source d'inspiration (que j'ai reconnue au 1er coup d'œil car j'ai dans le coin de ma tête de me lancer aussi dans une telle console...).

TAG

Superbe !

Mike0411
( Modifié )

Très joli ! Bravo 👏🏻

Niouniou
( Modifié )

Très beau boulot !
L'enfourchement est en fait un mi bois et le tenon mortaise du début sont plutôt des rainures arrêtées😉

Jayce1979

Merci Niouniou, c'est aussi pour cela que j'adore ce site ;-)

JBRosset

Très belle réalisation, et très bien expliquée :-)

Fred ROBBA

Superbe travail, belle inspiration du travail d'Ishitani. La réalisation semble très soignée et bravo pour le détail des opérations..........
