hieronymus

Pont douglas 10m

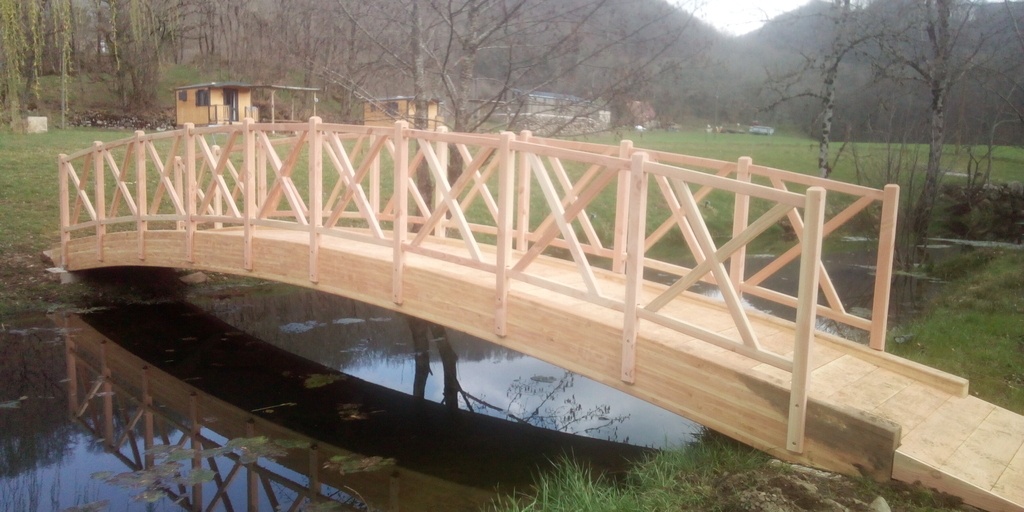

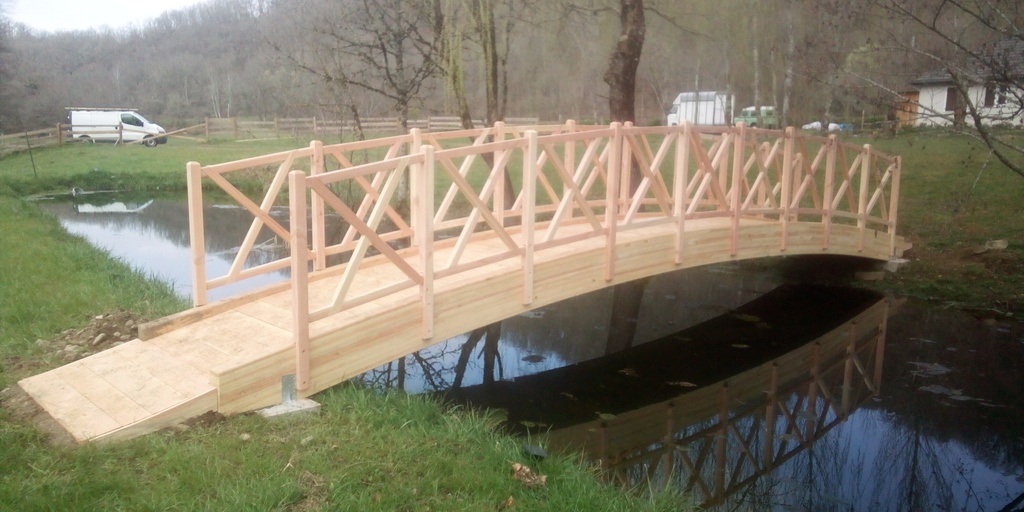

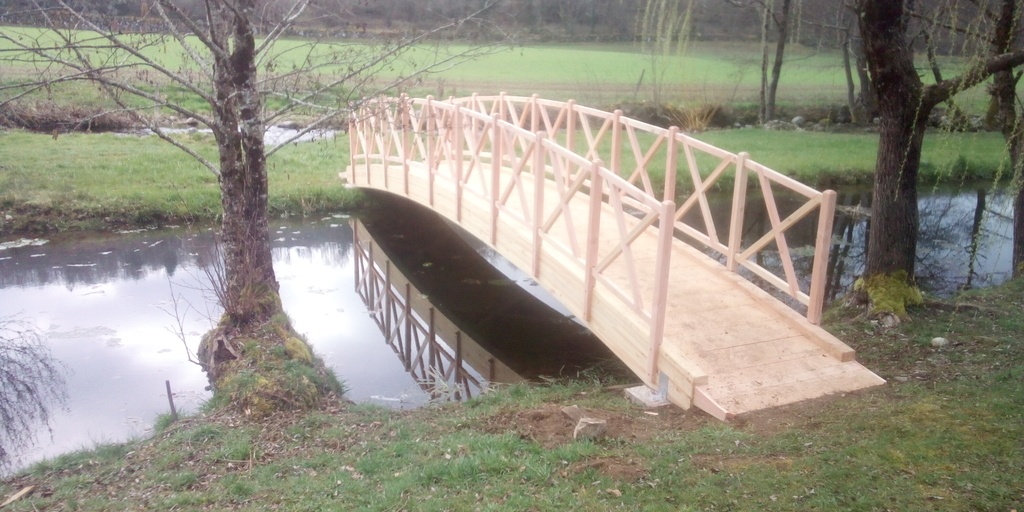

bonjour voici un pont de 10m en douglas avec lamellés collés maison.


Discussions

hieronymus  a publié la création "Pont douglas 10m".
il y a 3 mois
Kentaro
( Modifié )

Belle construction!

hieronymus

merci, le plus beau c est qu il y a un passage a 30m pour traverser

Kentaro
MoFran
( Modifié )

tant mieux, sinon tu as des fous qui essayeraient de forcer le passage
et puis c'est pour le plaisir qu'on passe par une belle passerelle

ggdu124
( Modifié )

superbe ouvrage

hieronymus

merci

nireves
( Modifié )

La pose n'a pas dû être facile ! 👍

hieronymus

j 'ai une poutre qui s"est mise a l-envers a un moment c etait chiant a redresser par bout, trop lourd

Erebor
( Modifié )

Magnifique la courbe est très élégante !

hieronymus

merci

sylvainlefrancomtois

ça c'est le pont pont ! 😘 beau travail !

Gyl

Waouh ! 😍

glaude
( Modifié )

superbe boulot dommage que les explications soient un peu brèves

hieronymus

merci désolé jai developpé plus bas

Boris Beaulant

Bel ouvrage !

dependancesbois
( Modifié )

Superbe!
Tu as des détails de construction supplémentaires ?
Et quel traitement pour le bois pour les parties en contact avec le sol ?

hieronymus

merci désolé jai ajouté des détails plus bas. pas de traitement supplémentaire pour le plancher au sol( il est bien rose et il ya du plastique dessous juste) mais bon jme dit dans dix ans jle change c tout. a part si tu as une idée

dependancesbois

hieronymus Merci pour les détails ajoutés !
Pour le contact au sol, brûlage ou goudron de pin peut être. (Je suis très là dessus en ce moment ! Ça me paraît des bonnes options.)

hieronymus

ca a l'air bien le goudron faudra que j 'essaie merci

Olivier80
( Modifié )

Très beau. Comment as tu calculé la balustrade pour suivre la courbure? Comment as tu jeté les supports au dessus de l’eau? Enfin plein de questions et on voudrait plus de détails si tu as le temps. Merci pour le,partage.

hieronymus

merci j ai developpé un peu en dessous n'hesite pas si tu as des questions mais je ne suis pas tes expérimenté

hieronymus

tres

hieronymus

merci pour les retours je vais donner quelques precisions.

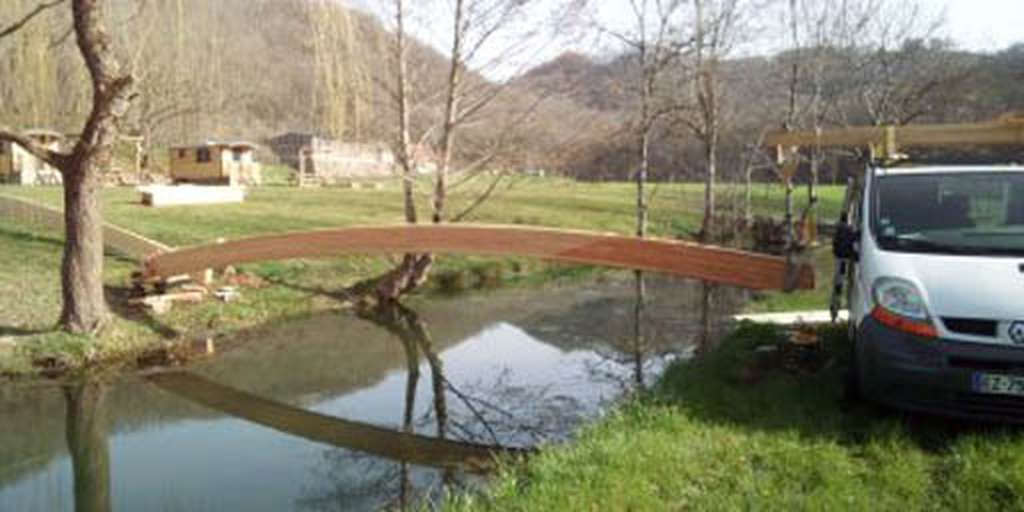

tout d'abord je n'ai pas fait de calcul precis au niveau des charges il y a deux poutres cintrees de 36 x 13 environ ca ma semblé honnete. elles sont assemblées a partir de planches rabotées a 2 cm toujours pas de calcul a mon avis 3 ca passait. les planches font 3m30 environ juste decalées et biseautées a 45deg en bout (ce qui est insuffisant mais ca tient) et collées a la pur d4 501.6 avec tiges filetées tous les 40 cm pour le serrage (finir par serrer en bas) ( 4kg de colle par poutre). espace entre poutres 1m10 mini avec plancher brut de 3.5cm sur tasseaux. il ya trois croix (mi bois) sous le pont (pas tres utile mais ca tiens un peu l'aplomb). quatres plots beton avec juste bande d'etanchéité et equerre ext pour futur réglage. je n'ai pas calculé la balustrade . assemblage en amont deux traverses une croix tout en mi bois , mortaises des poteaux avec un peu de jeu vertical et coupe de longueur des traverses sur place. juste du xylophene pour l'instant ( douglas un peu blanc) mais le client aime bien tout passer au saturateur. sinon pour passer les poutres sur l 'étang voir dernière photo juste tiré au treuil. on devait me preter un manitou mais raté le moment( ah quels beaux engins)

fred01

super travaux bravo !

jph33
( Modifié )

Vu l'utilisation, je comprends le fait de ne pas calculer les poutres. Si cela reste du passage privé contenu il n'y a aucun souci.
Belle réalisation collègue.

hieronymus

merci oui passage privé

etiennedesthuilliers

bonjour
passage privé ou pas il y a certaine norme a respecté
donc un calcul et une justification
lorsqu'il y a un problème on ne peu invoqué cet argument
un travail doit toujours Etre exécuté dans les règle de l' art si l on vend un pont il y a des règles a respecter comme un escalier , un plancher, une charpente etc etc la sécurité cela existe
le juriste de service
etienne desthuilliers

Moi764
( Modifié )

Mais pour les assouplir le bois enfin obtenir une forme arrondie on doit passé les planche à la vapeur ?

hieronymus

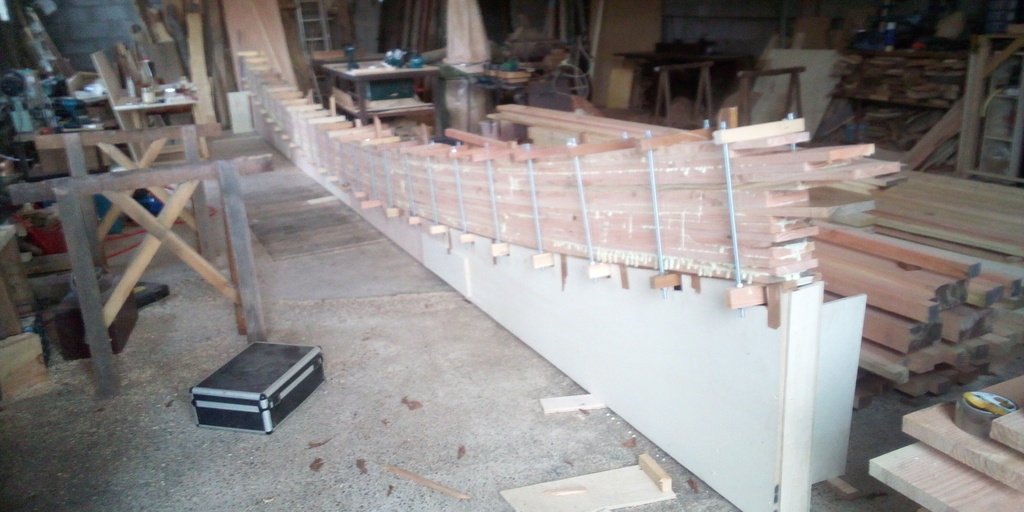

non tu peux voir sur la quatrieme photo un collage sur un gabarit largement inspiré de cette video de Toutenbois (un travail beaucoup plus precis si ca tinterresse)
c'est la colle une fois seche qui tient le cintre

Moi764

Oki en tous cas trop fort j’adore bravo

Tintin45

Beau travail.

Moi764
( Modifié )

Mais comment ont fait les calculs pour la charge de personne je cherche partout mais trouve pas je sais que vous avez pas fait de calcul mais je suis curieux de savoir

jph33

Soit par logiciel ou calculatrice.
Mais il faut avoir la formation en ce sens "charpente".

Moi764

Ok moi j’ai que un cap de menuisier d’agencement et fabrication d’ameublement j’aimerais évoluer manque d’expérience et il y a une formule pour ça ?

hieronymus

ce lien peut aider ou pas

Moi764

Merci

Boisbarbu

Superbe! “Plus de pont et moins de murs...”
Merci de tes prescisions

Pascalclochard

les pont sont rare ... beau travail 👍

etiennedesthuilliers
( Modifié )

bonjour
tout le monde fait des compliment sur votre, travail si je fais des observations sur la pérennité de votre ouvrage quelle sera vos reactions
si le sujet vous intéresse faites le moi savoir par la messagerie privé
j ai travaillé sur les terrasses de la grande bibliothèque comme conseil j ai fait le descriptif de la passerelle Solferino a paris passerelle mixte, j' ai pu aller dans beaucoup d endroit du monde regarder les ponts en bois de ce fait j ai une certaine experience sur ce que l'on peu faire ou ne pas faire car les ponts ou passerelles sont soumis à garanti décennale
bien amicalement
le charpentier de service

Kentaro

etiennedesthuilliers Je crois que tout le monde serait intéressé à lire tes remarques! La critique est toujours constructive et permet d'avancer.

Guilhem

Je serai curieux aussi d'en apprendre plus sur les contraintes auxquelles est soumis le douglas en extérieur sur le long terme (cf ma terrasse et la cabane dans le jardin... Merci d'avance ! :)

Boisbarbu

+1!!!

hieronymus

etiennedesthuilliers en effet toute remarque est pour moi bonne a prendre je n'ai pas d'expérience. c'est d'ailleurs pour apprendre que je me suis inscrit sur ce site. je pense que d'autres gens seraient intéressés aussi mais si vous préferez en privé vous décidez. la perennité de cet ouvrage m'importe ,et pas seulement a cause de ma décennale. merci d'avance

etiennedesthuilliers

hieronymus bonjour
je suis dans ma maison dit de campagne je rentre a paris demain
et je pense vous faire un rapport sur ce genre de construction dans les jours a venir , mais je préférais votre accord
je suis plus habitué a écrire ce qui doit vous paraitre peu normale pour un menuisier
j aimerai vous poser quelques questions supplémentaires pour ne pas vous dire de bêtises si vous voulez bien j essaierai de vous joindre a une heure qui ne vous derange pas trop ensuite je vous enverrai mon petit rapport et vous en ferez ce que bon vous semble
si vous voulez me donner votre votre telephone cela sera plus facile de vous joindre
bien amicalement
le charpentier de service
etienne desthuilliers maitre menuisier

Kentaro
( Modifié )

As-tu tenu compte de la montée des eaux maximales pendant les inondations ?

Les extrémités sont-elles protégées ? elles reposent directement sur le sol ?

hieronymus

oui l'eau ne monte pas jusqu au pont. il ya eu beaucoup d'eau dernierement pour verifier. il ya une rupture de capillarité entre les extremités des poutres et les plots. l'extremité du plancher est juste posée sur un plastique aussi

hieronymus

je veux voir comment ca vieillit et le changer si ca ne va pas

Le RIFLARD - JC Thiry

Impressionnant 😳😳
Bel ouvrage.
Bravo

FMJ

La classe. Ca en jette. Bravo
