Boris Beaulant

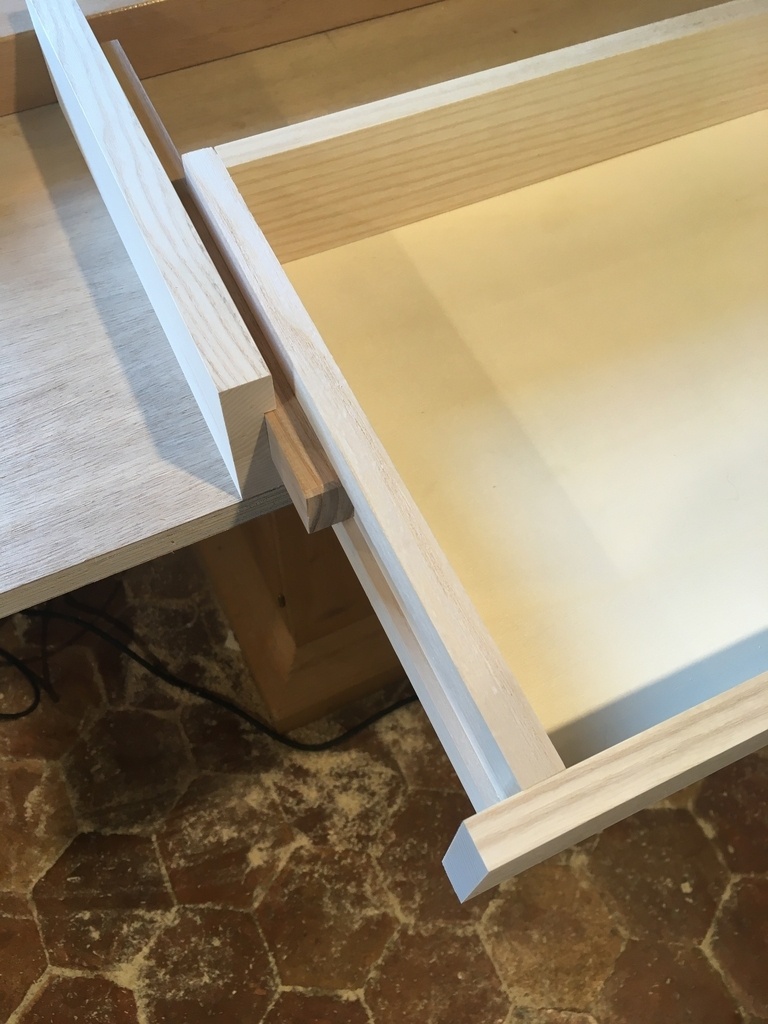

Prototype de tiroir ouverture totale sur coulisseaux bois


Voici un prototype de tiroir fin (70mm de hauteur extérieur, 60mm intérieur), qui sera à placé sous un plateau de bureau et avec une ouverture totale sur coulisseau en bois.

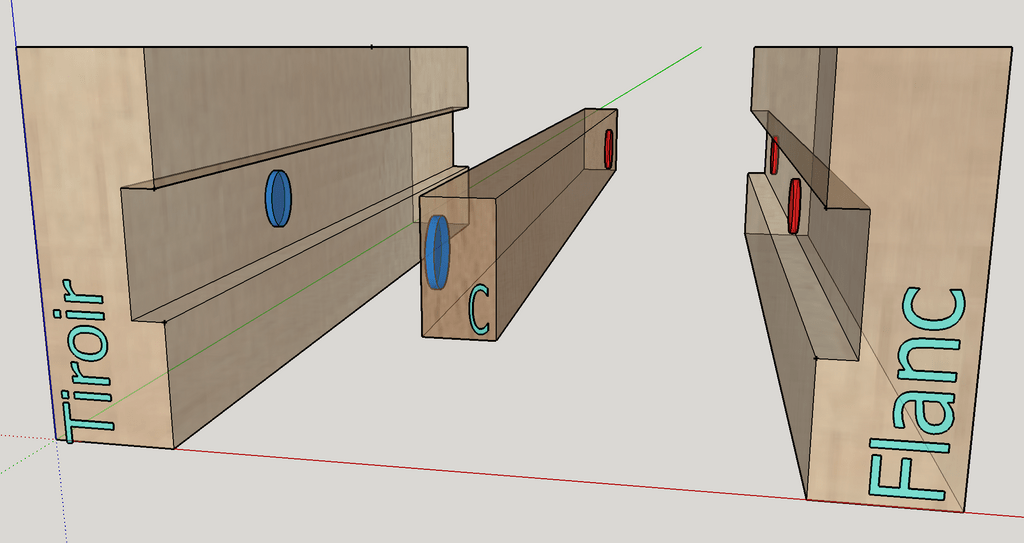

L'ensemble est démontable sans outil. Un double coulissement et des aimants néodyme pour tenir le tout.

Et comme c'est plus parlant en images animées, voici une petite vidéo :

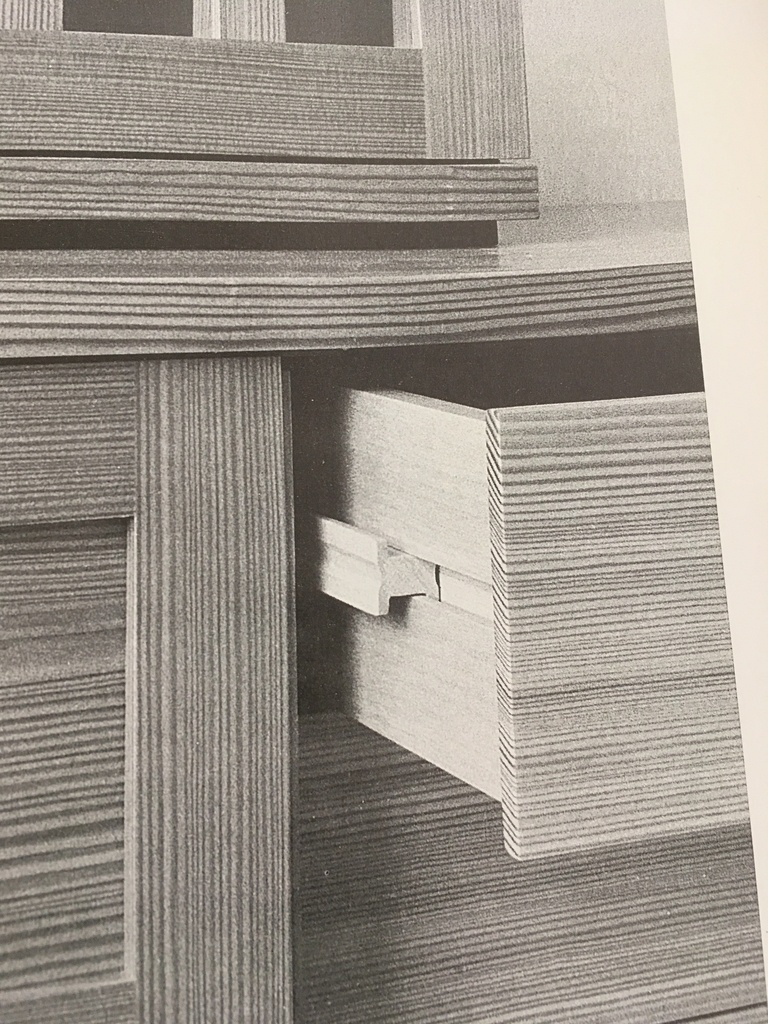

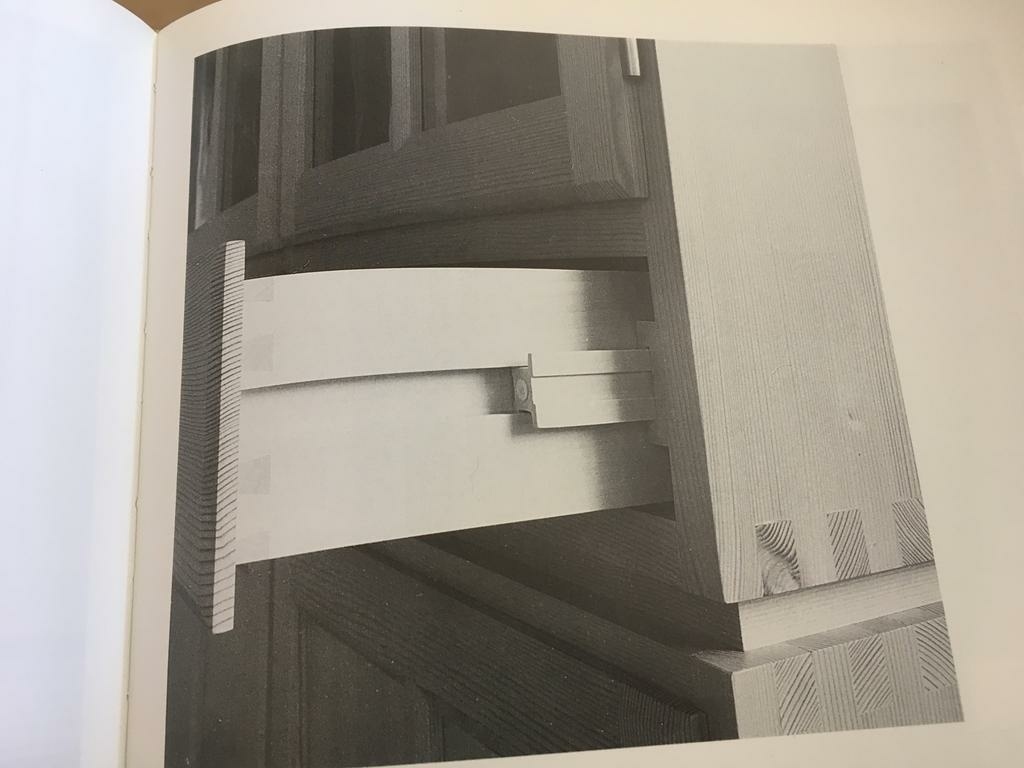

A l'origine, je comptais faire des coulisseaux en H et des rainures en T comme je l'ai vu dans le livre "L'Art du mobilier en bois massif" de Franz Karg :

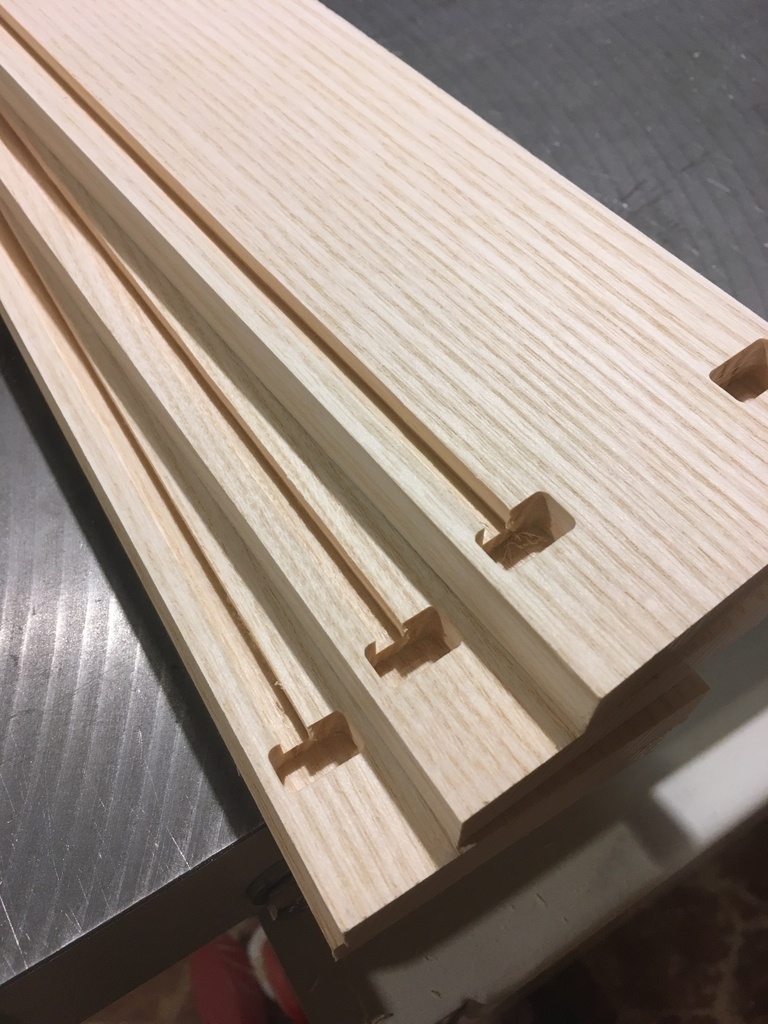

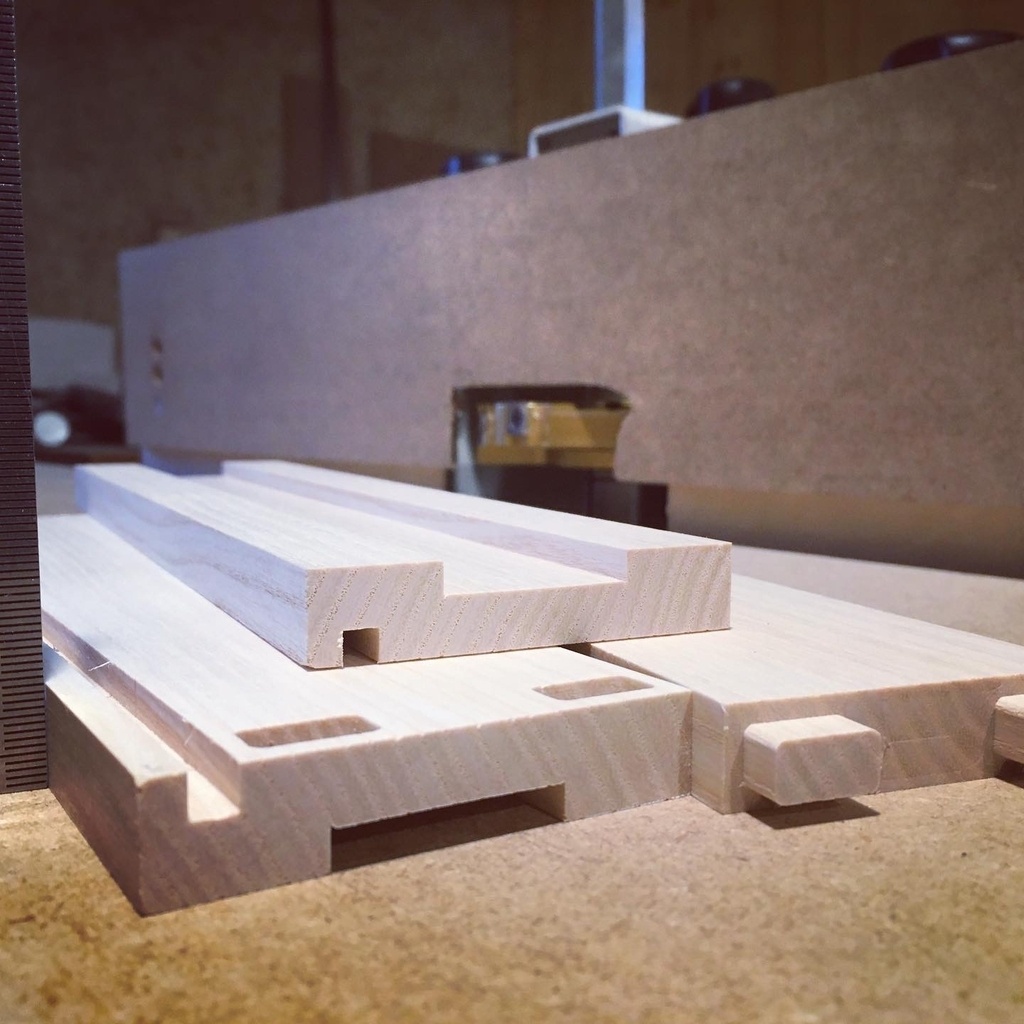

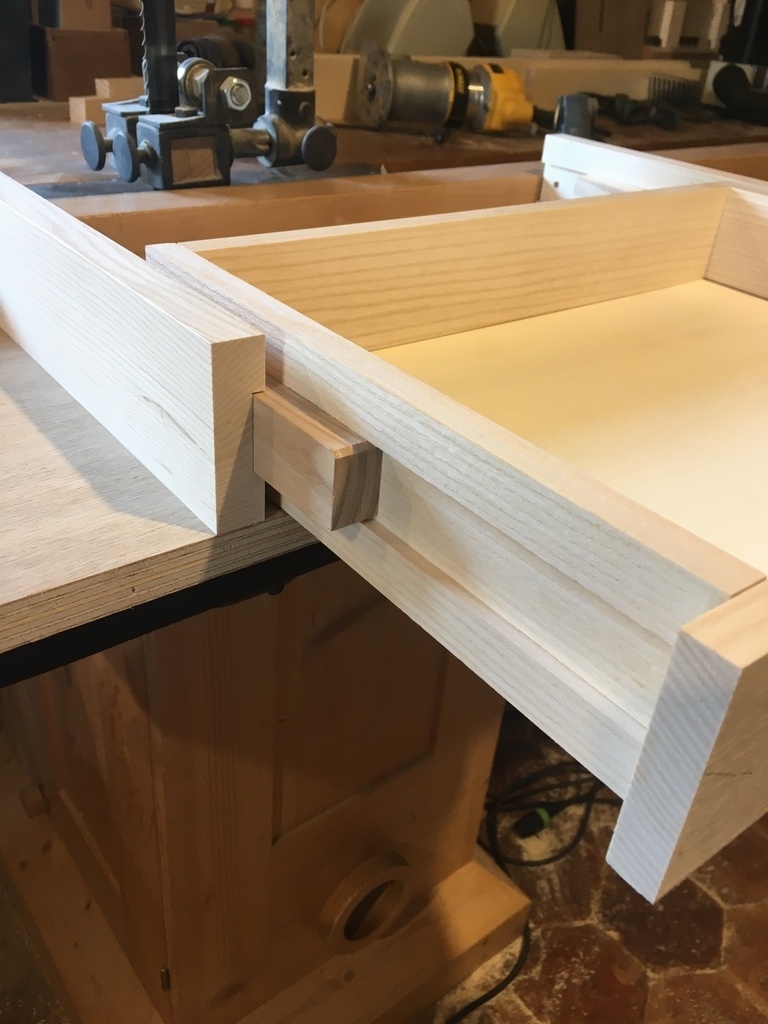

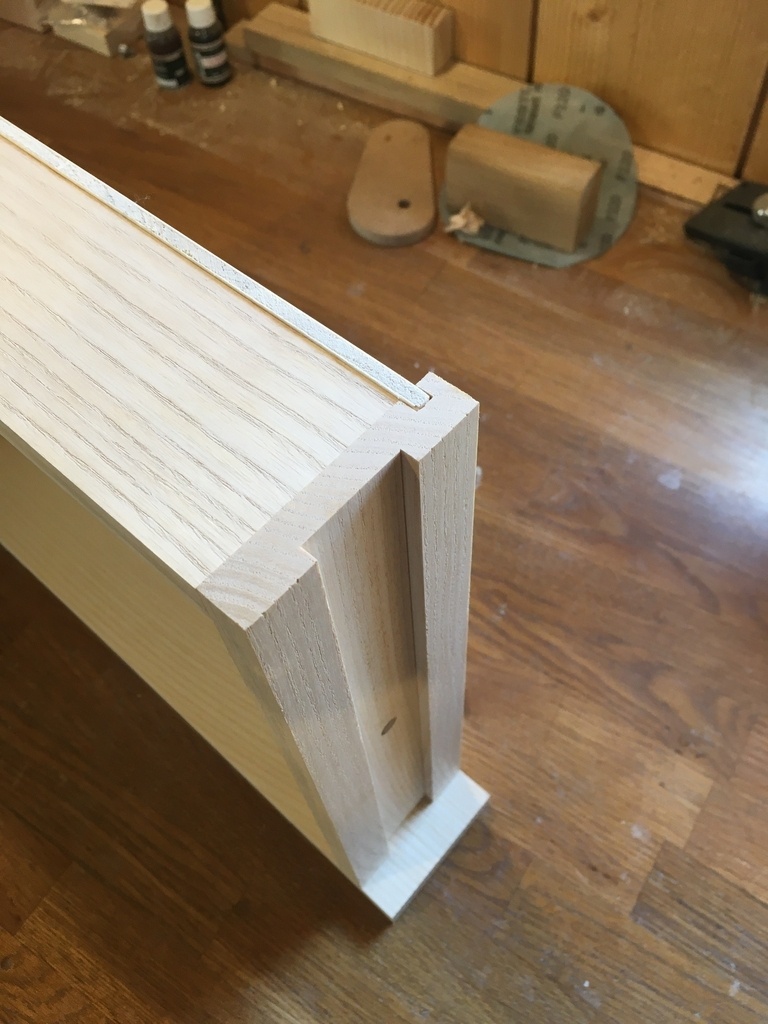

Comme on peut en voir un aperçu sur les photos suivantes :

C'est pour ça aussi que mes coulisseaux sont aussi larges.

Mais, la plus grande complexité de l'usinage et un essai concluant avec des aimants m'a fait changer de stratégie 😉

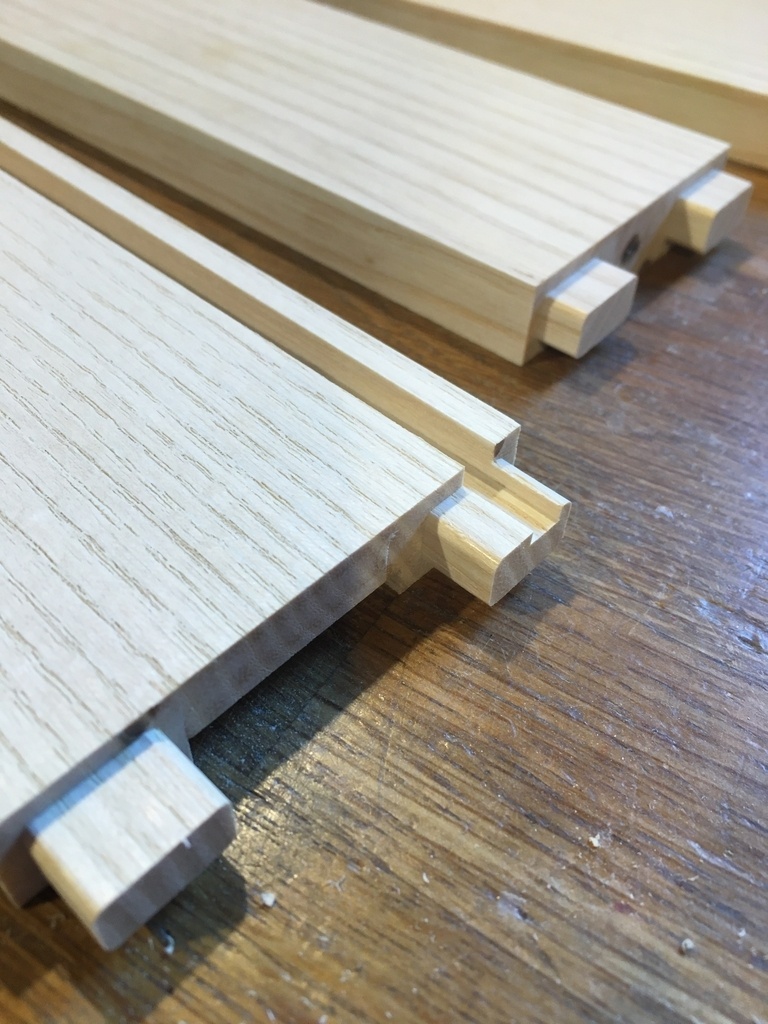

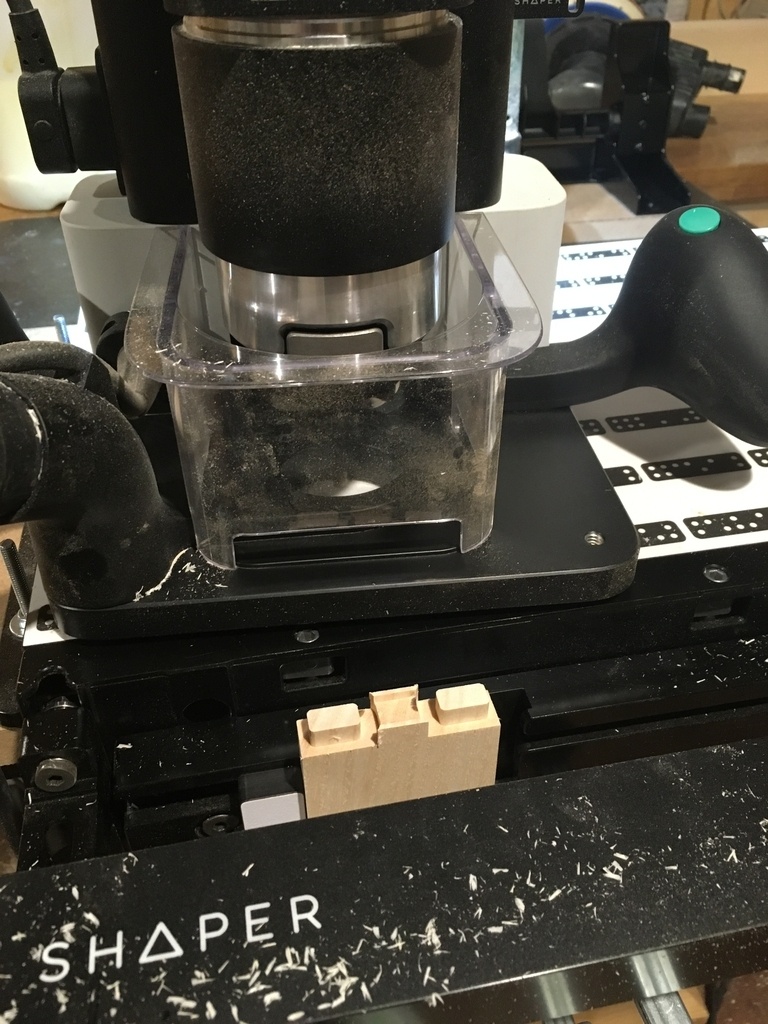

Question usinages, les rainures ont été effectuées à la toupie, mais les petits tenons et mortaises d'assemblage du tiroir, c'est à la Shaper. L'épaisseur des côtés du tiroir est de 14mm. Et les rainures font 5mm de profondeur.

Il y a un jeu de 0,5mm pour le coulisseau dans les rainures et un jeu de 1mm entre tiroir + les 2 coulisseaux et les montants fixes. Trop de jeu et le tiroir se met en travers, pas assez et ça coince. Dosage toujours délicat sur un coulissement bois.

Mis à jour

Discussions

Boris Beaulant  a publié la création "Prototype de tiroir ouverture totale sur coulisseaux bois".
il y a 2 ans
rolpi
( Modifié )

Salut Boris,
très ingénieux et lowtech. J'adore. Je prends le temps de faire le tour de l'air du bois ce jour car le ciel nous tombe sur la tête ces jours-ci en Bretagne.
Petite question autour de la puissance de l'aimant si on considère un tiroir plein ?

Boris Beaulant

Merci,

Tiroir plein ou non je dirai que ça change rien. Ce ne sont pas eu qui portent la charge.

Erebor

Boris Beaulant j'aurai dit la même chose mais après réflexion le poids du contenu va augmenter les frottements des différentes pièces et les aimants risquent de pas faire le poids

Boris Beaulant

De toutes façons, faut pas se leurrer, un tiroir sur coulisseau bois, c'est pas fait pour porter de la charge.

boumboauto

Lowtech ? Il y a utilisation d'une shaper origin quand même ;)

Kentaro
( Modifié )

Oooh... Des coulisseaux bois! Mais c'est que je vais t'adorrrrer, Boris! 😍

Boris Beaulant

😅

Bricoliste
( Modifié )

Très astucieux comme système et pas cher on peut imaginer faire la même chose avec ce genre de poussoir à ressort qui présente également divers couples résistif.
Comme ceux proposés dans le lien ci dessous pas très cher non plus à tester.
Encore merci pour le partage très bonne idée.

ICI

Boris Beaulant

C'est une idée. Mais je ne sais pas si la petite bille ne finirait pas par creuser le bois ?

racmterrof
( Modifié )

NN

racmterrof
( Modifié )

Avnt de voir ton Nom en bas de l'image de presentation, ta "patte" etait reconnaissable.
Est-ce que l'inspiration te viendrait de Franz Karg, notamment de son livre "l'art du mobilier en bois massif"?

Boris Beaulant

Complètement !
Et merci à toi de m’avoir transmis ce beau livre !

racmterrof

Boris Beaulant heureux qu'il te soit utile.

Boris Beaulant

Plus que ça, le contenu de ce livre me fascine !

Boisjolais

C’est tout con et très malin à la fois.
A tester. Merci & Bravo

vimilon43
( Modifié )

Et voilà de rester le cul sur mon canapé, j'en rêvé et il l'a fait comme d'hab... Une excellent idée Boris et comme le Kentaro c'est encore mieux en bois. Tu vas mettre un arrêt à l'ouverture tout de même ou penses tu que ton aimant va suffire (si tu dis oui c'est que tu ne connais pas mes petits enfants)

Herlem

Moi aussi je pensais au besoin de butée d'arrêt.

Boris Beaulant
( Modifié )

Haha !
Non, je ne prévois pas d'arrêt supplémentaire. Avant que le tiroir ne tombe, il y a encore la longueur d'un demi coulisseau. C'est assez pour que l'utilisateur se rende compte qu'il a passé le dernier cran, non ?

glaude

comme quoi les idées évoluent!!!! elles ont autrement de gueule que celles en métal, bien que moins confortables il faut en convenir

MOWD
( Modifié )

Excellent !
J'avais posé la question, tu l'as réalisé.
Ca marche si je te demande une machine à voyager dans le temps en bois?

Boris Beaulant

Je vais y réfléchir ... haha !

tbim

Absolument ingénieux , d'une simplicité déconcertante...

dependancesbois

Génial ! C'est exactement ce que j'adore ! Moins de quincaillerie et plus de bois ! Top !

Famelart

superbe idée c'est vraiment top

Didier

C'est l'année des aimants apparemment ;)
Et hop, dans les tiroirs aussi !
Tu prévois combien de jeu entre la glissière et les rainures ?
Sur les tiroirs en bas du meuble d'angle, j'ai dû reprendre les glissières trois fois, pour un bon coulissage en toutes saisons.

Leon

😲 C’est super malin ! simple et efficace ! 👏

Calvus

Génial ! Bravo !! 🙂

executionbois

Bonne idée mais je préfère de loin mes anciennes coulisses en queue d'arondes arrêté par un tourillon dans une rainure, et puis non, je préfère de loin une paire de coulisse a bille accuryde en tip on histoire d'en faire rager certain.

Biabsso
( Modifié )

Brillant, merci Boris !
Pour trouver la bonne puissance des aimants tu as fait des tests ou tu avais déjà l'expérience de ce produit ?
dicton du jour "je n'y ai pas pensé, Boris l'a fait !!!"

Boris Beaulant

J'ai déjà eu l'occasion d'utiliser les aimants de cette manière. Mais après, c'est aussi l'expérimentation qui donne le résultat.
A refaire, je prendrais les forts (2,5kg) moins fort quand même. Les fables sont à 1,5kg, c'est pas mal.

Biabsso

Ok, merci pour les précisions !

LionelDraghi
( Modifié )

Le tiroir à aimants, je suis fan!

Il faut se faire un peu violence au niveau du cerveau reptilien pour lâcher prise sur la butée, mais en effet, pas sur que ce soit utile dans la plupart des cas. Et au pire, une butée est rapide à visser.

Je tournerais même la discussion dans l'autre sens : il y a plein de circonstance, ou l'on est content de pouvoir retirer complètement le tiroir et le poser à plat sur le plan de travail : ici, c'est facile.

Boris Beaulant
( Modifié )

Oui et avant que le tiroir tombe, il y a encre 1/2 coulisseau à sortir. Je ne peux rien pour ceux qui le feront tomber :P

vimilon43

Oui aussi c'est vrai que de pouvoir le retirer n'est pas mal non plus. Et puis de toute façon le "Maitre" dit pas de soucis alors....

sylvainlefrancomtois
( Modifié )

Ha Boris , tu dégages un certain magnétisme en ce moment ! 😵

Boris Beaulant

😊

Calvus
( Modifié )

Vous sauriez indiquer un site où l'on trouve de tels aimants ?

Boris Beaulant

Oui, c'est indiqué plus haut dans la liste des fournisseurs associés à cette création 😜

Calvus

Ha ha ! Merci 😀

pmatetcar

Je cherchais une idée pour un tiroir à chaussettes et bien voilà, ce sera parfait, merci!

david93

Déjà dit, j'y pensais, et Boris lui l'a fait :)
Superbe précision aussi, bravo.

JBRosset
( Modifié )

J'aime beaucoup ton idée ton astucieuse Boris Beaulant !
Et vidéo explicative super 👋
Et si à la place des aimants on mettait des petits tourillons qui coulissent dans des trous oblongs (j'espère que c'est clair...) pour un mécanisme 100% bois, est-ce que ça te semble faisable ? mieux ou moins bien ?

Boris Beaulant

Oui, ça marcherait. Mais mon soucis avec ça était de savoir comment rendre ça démontable s'il y a avait les butées par tourrillon.

Timothée Delay

Boris Beaulant tu pourrais avoir le tourillon sur ressort pour le faire sortir de son trou dans la coulisse, et un tout petit trou en face sur la coulisse pour le pousser avec un cure-dent au fond de son trou pour le démontage. surement un peu pénible à ajuster, mais à mon avis faisable.

je sais pas si c'est clair mon explication... pour moi une fonctionnalité géniale pour l'air du bois serait un petit bloc note pour gribouiller un croquis et le poster directement.

TinyTimberShop

John Heisz avait fait une version sans aimants a voir ici.

Boris Beaulant
( Modifié )

TinyTimberShop oui, et la vidéo suivante a aussi fait partie de mes recherches :

youtu.be/7lcjmJWeDzE

Mais on y voit aussi que les coulisseaux ne sont pas synchronisés. Seuls les frottements les retiennent au départ.

Nidam

JBRosset tu as pu essayer ton idée avec les trous oblong ? Tu as un retour ?

JBRosset

Nidam Non désolé... Depuis bien longtemps je suis accaparé par de multiples sollicitations très éloignées de l'ébénisterie. Je suis dans une phase de vie où je n'ai le temps que d'admirer ce que font les autres sur ce site magnifique ! 🤩

Nidam

🤣 tu m'étonnes! Il y a de belles choses à admirer 🤩

Marmouze37

Simple, efficace, épuré. Superbe réalisation!

lotinus

Bonsoir Boris Beaulant,
Je me suis projeté "et si je faisais pareil".
Peux-tu nous partager également le choix de la colle pour fixer les aimants dans le bois, sans que l'un risque de décoller l'autre?
Cyano? Néoprène? Epoxy avec un percement plus d'un diamètre légèrement plus grand que l'aimant, ou plus profond?

jacquespatry

ingénieux, simple et économique, super!

lotinus
( Modifié )

Bonjour Boris Beaulant,
Merci encore pour ce partage. Je m'apprête à réaliser quelque chose de similaire, peux-tu me préciser ce que tu mentionnais pour les jeux de fonctionnement :

Il y a un jeu de 0,5mm pour le coulisseau dans les rainures et un jeu de 1mm entre tiroir + les 2 coulisseaux et les montants fixes

Je ne saisi pas bien ou se situe le jeu de 1 mm : c'est 0,5 à gauche et 0,5 à droite entre le coulisseau et le montant fixe?

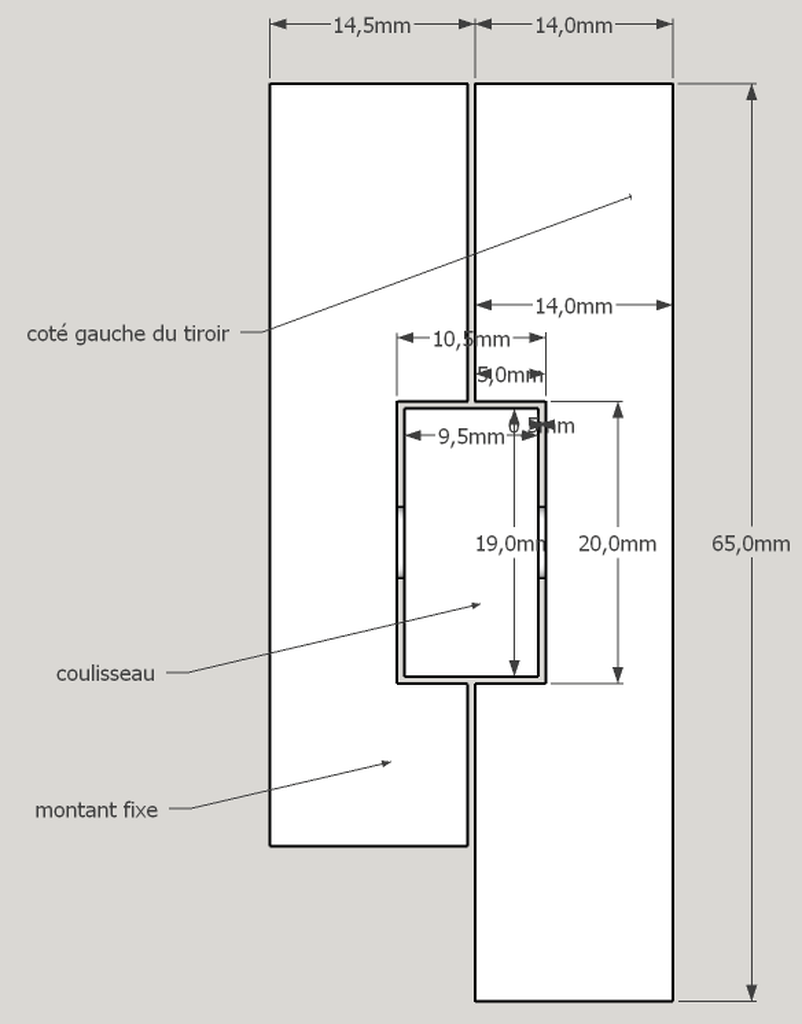

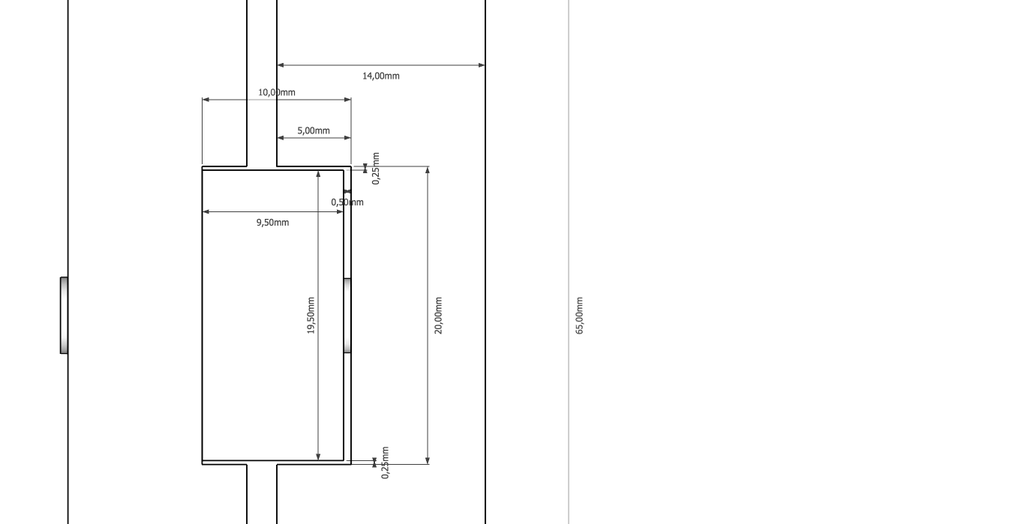

Ci-joint une coupe avec cette hypothèse
Merci de ton éclairage

Boris Beaulant

Salut,

Le coulisseau fait 0,5mm de moins en largeur que la rainure (montant et côté du tiroir). Et la distance entre les fonds des rainures des deux côtés du tiroir est 1mm plus petit que la distance entre les deux coulisseaux.

lotinus

Merci pour ton retour. Pour la distance entre les fonds des rainures des deux côtés du tiroir qui est 1mm plus petit que la distance entre les deux coulisseaux, j'en déduis que tu considères pour le calcul de la largeur du coulisseau que le coulisseau est plaqué contre le montant fixe.
Sinon pour les aimants, quelle colle as tu utilisée? Araldite/epoxy?

Boris Beaulant

Oui, le coulisseau est toujours accroché qq part par un aimant. Donc, il colle une des pièces.

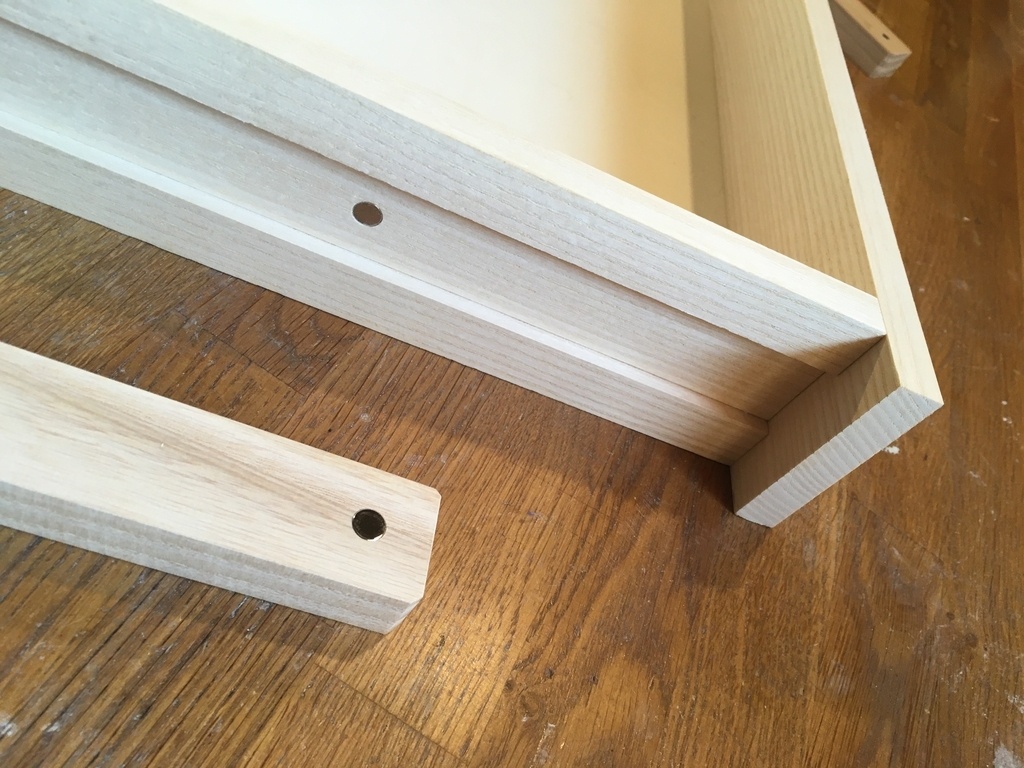

Je ne colle pas les aimants. Il sont insérés en force.

lotinus

Je n'y avais pas pensé. Merci pour tout. Très bonne soirée.

Nidam
( Modifié )

C'est super ça !🤩 Tu penses que ça fonctionnerait avec des tiroirs et meuble en melaminé? Et glissières en contreplaqué ?
Tu as combien d'aimants par tiroir au final ? Quelle est la force des aimants ? Quel diamètre font-ils? Tu disais que 2,5kg était un peu trop, tu conseillerais quoi? Merci beaucoup 🤗

amiphyl

Salut Nidam; Boris devrait pouvoir répondre, à moins que les réponses soient dans ses explications ou dans sa vidéo !
Bon plaisir pour cette réalisation; bonne journée.
Cordilement

Nidam

Ok merci amiphyl

flankerben
( Modifié )

Tip top comme système, Merci Boris.
Ce type d aimant est facile à se procurer ?

Boris Beaulant

Regarde le fournisseur associé à cette création 😉
