campion

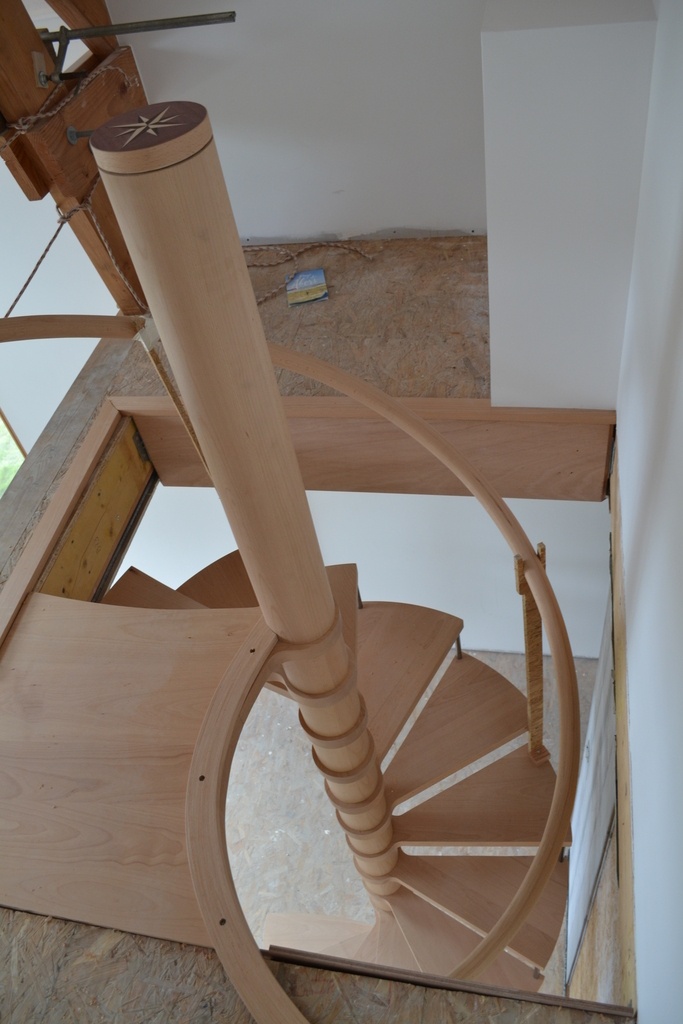

Escalier elicoidale avec main courante en lamellé collée


bonjour à tous voici un escalier ellicoidale réalisé avec mes stagiaires du greta en fin d'année cap.

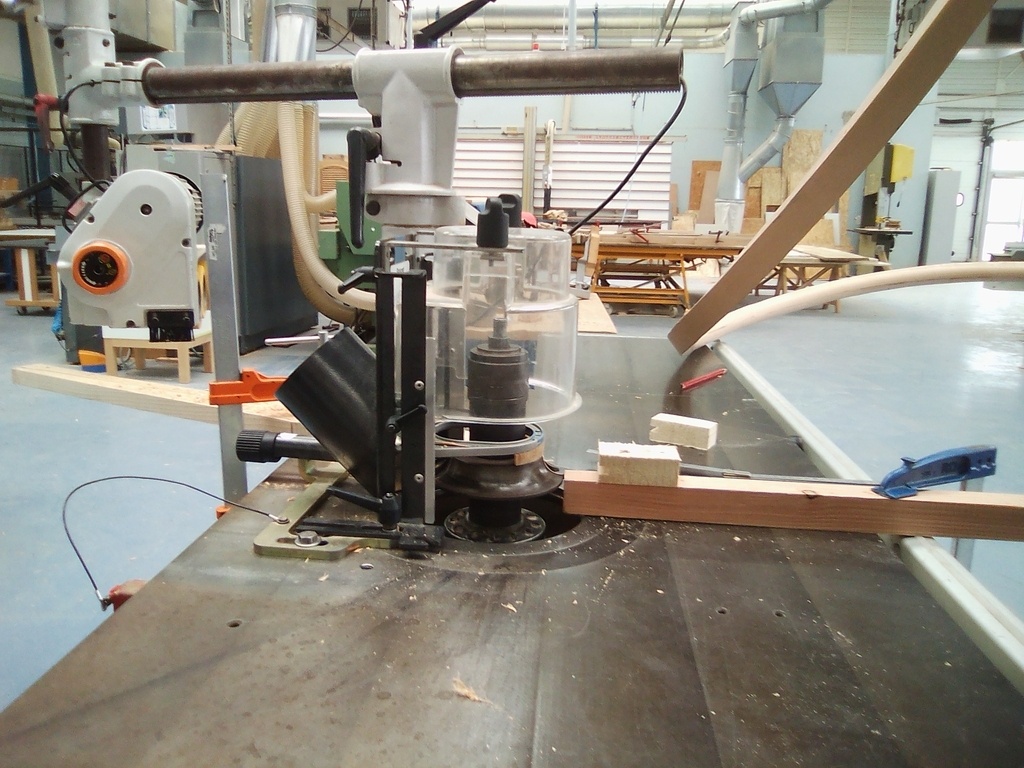

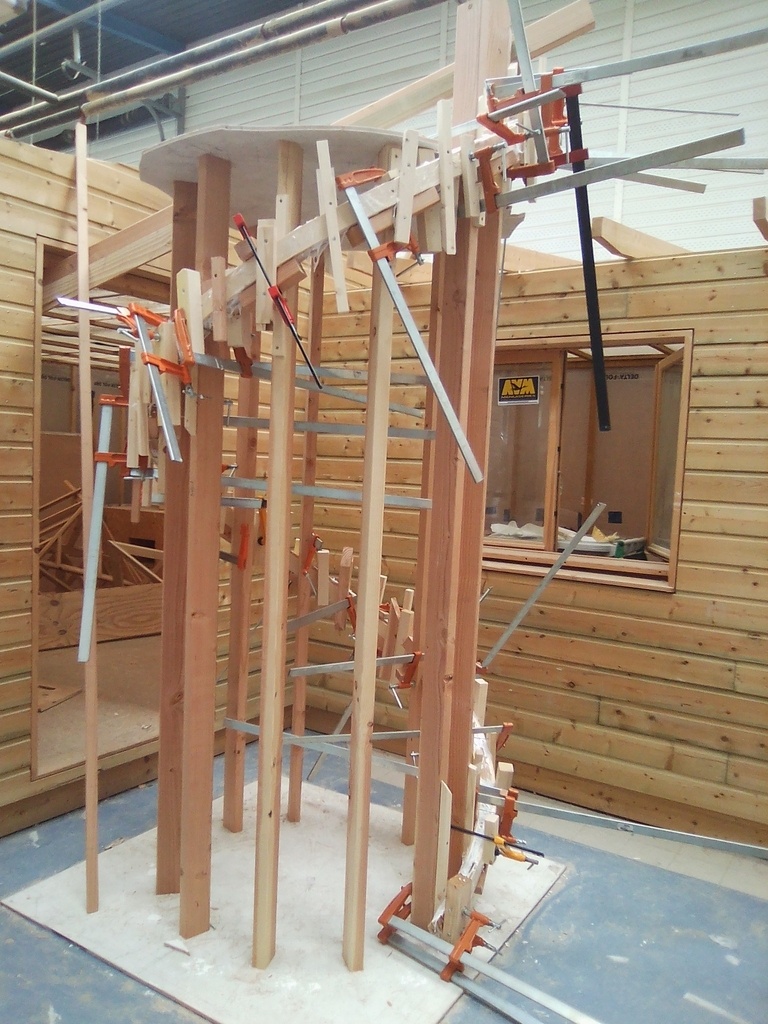

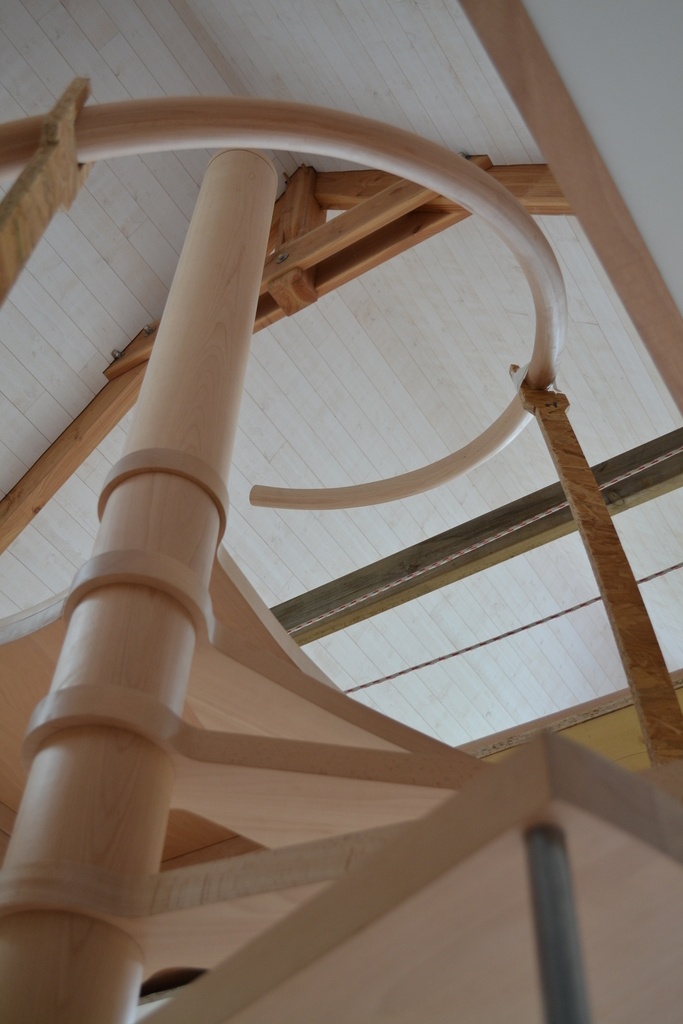

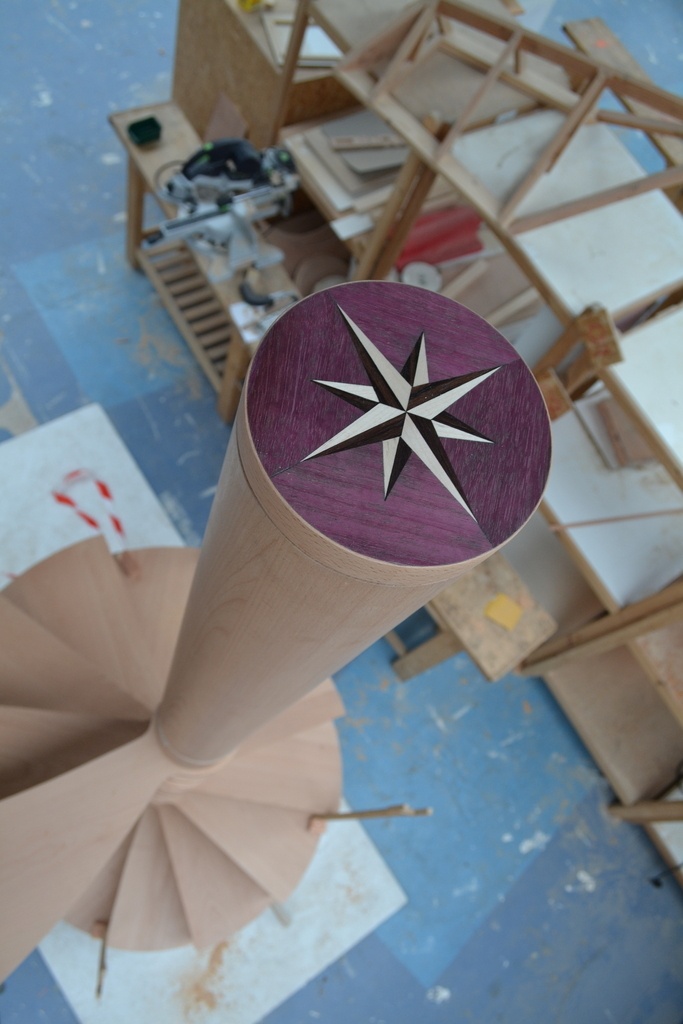

l'ensenble est en hetre le fut à été tourné à la scie à format avant d'etre découpé.la main courante et en laméllé collé le profil rond à été toupillé à la toupie portative et au champiqnon sur une toupie classique.Ce qui leur à permis de voir les deux techniques.un petit capuchon marquété vient dissimuler l'ecrou de sérrage de l'ensemble.


Discussions

campion  a publié la création "Escalier elicoidale avec main courante en lamellé collée".
il y a 2 ans
MonsieurBella

Bravo!

hubert

Magnifique cet escalier "hélicoïdal" >>>en forme d'hélice

kaj
( Modifié )

Toutes les marches sont elles vissées sur chaque intercalaire?
L'axe est en bois, pour assurer le serrage de l'ensemble par un écrou je suppose qu'un insert vient prendre place à l'extrémité de celui-ci.
C'est un bel escalier, le chapeau en marqueterie termine bien l'ensemble.

campion

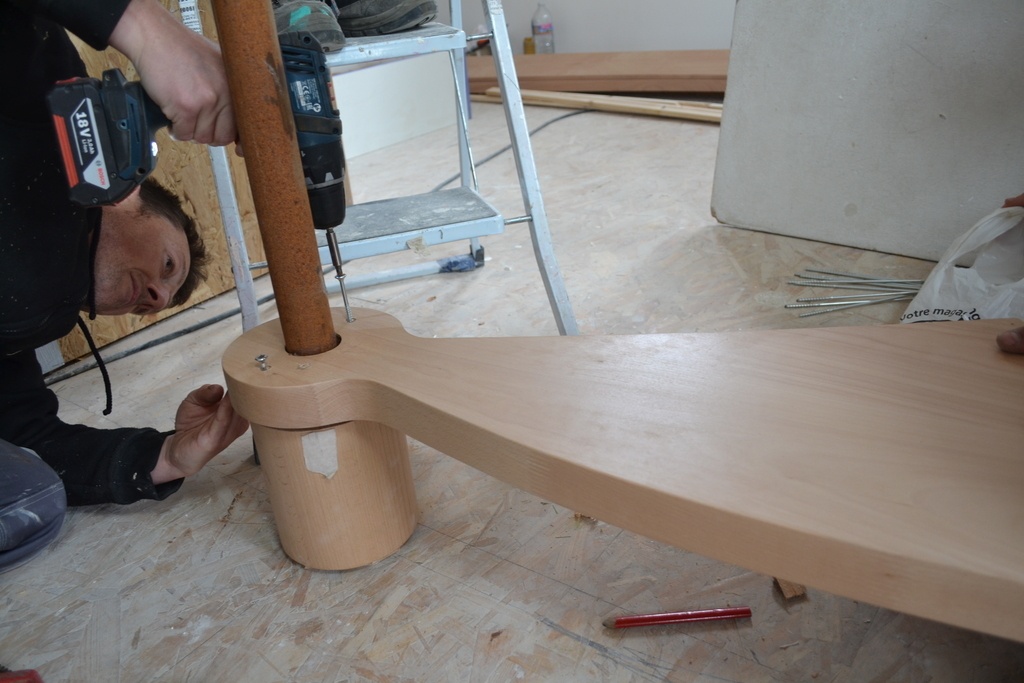

oui les marches sont vissées sur chaque intercalaires,l'axe est un tube metal avec une tige filetée soudée en partie haute pour un serrage avec ecrou.

Huguettelanguedoc

Très chouette

JB4WOOD

Belle réalisation, merci du partage

CoB34

Sympas l'exercice.
Je sus curieux d'avoir plus de détails, notamment, quelle est la hauteur à franchir, les dimensions de la cage, le giron et la hauteur de marche retenue?
Je comprends que le noyau a été tourné à la scie à format, déligné à l'axe, puis réusiné et collé pour loger le tube métallique servant au maintien de l'ensemble, c'est bien ça? Je m'interroge sur le serrage de l'ensemble, le capuchon marqueté joue-t-il le rôle d'une vis se vissant dans un insert ou écrou soudé au tube?
Merci d'avance et beau projet.

AvecUnBoutDeBois

Impressionnant !
Bravo à toute l'équipe

ren22

Magnifique

pontordu

trés beau travail ,on se régale

Boisneuf
( Modifié )

Beau travail, possibilité d'avoir quelques photos supplémentaires du travail du fut et main-courante...

campion

merci pour vos commentaires voici quelques photos en supp

trente six seb

Intéressant !

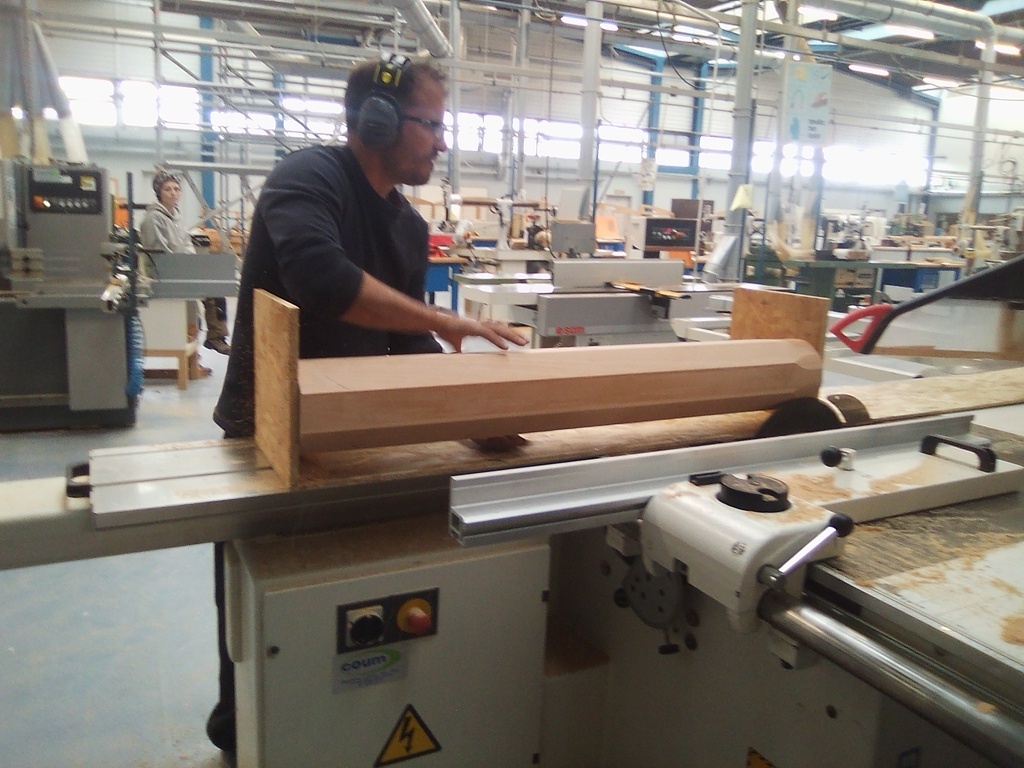

le gabarit est fixé sur le chariot de la SAF par la rainure ?

campion

oui c'est bien ça

trente six seb

OK, merci.
Pourquoi l'avoir fait à la SAR plutôt qu'à la toupie ?

Niouniou

trente six seb ca fait+ de poussière, la saf !! 😁😁 (Je ne sais pas et je suis currieux de la réponse également)

trente six seb

Oui, je dois faire un cylindre très prochainement et j'étais plus parti dans l'idée de le faire à la toupie. Mais je n'ai rien contre la SAF et le gabarit est le même.
Peut être que l'on est plus limité en diamètre avec la toupie.

Niouniou

trente six seb oui, c'est vrai, si tu es limité en hauteur d'arbre, enfin de montée...

campion

OUi à mions de travailler avec un multipente.On a moins besoin de monter l'arbre,on travail par dessous et non de face comme avec un rouleau calibreur.

trente six seb

Ah oui c'est pas con aussi avec le multipente.

Je crois que pour cette fois, je vais rester sur mon idée de toupie (c'est un petit diamètre). J'essaierai la SAF une autre fois. Mais je saisi mieux les différences. Merci.

kaj
( Modifié )

Une astuce pour évider les intercalaires afin que la jonction soit meilleure.

campion

yess

sylvainlefrancomtois
( Modifié )

Hello Jacky , évidemment c'est la super astuce d’évidement ! 😉 Je me rappelle plus si lapeyre le faisait dans ses intercalaires ? lapeyre.fr/esc...raux-CCN1140208

trente six seb

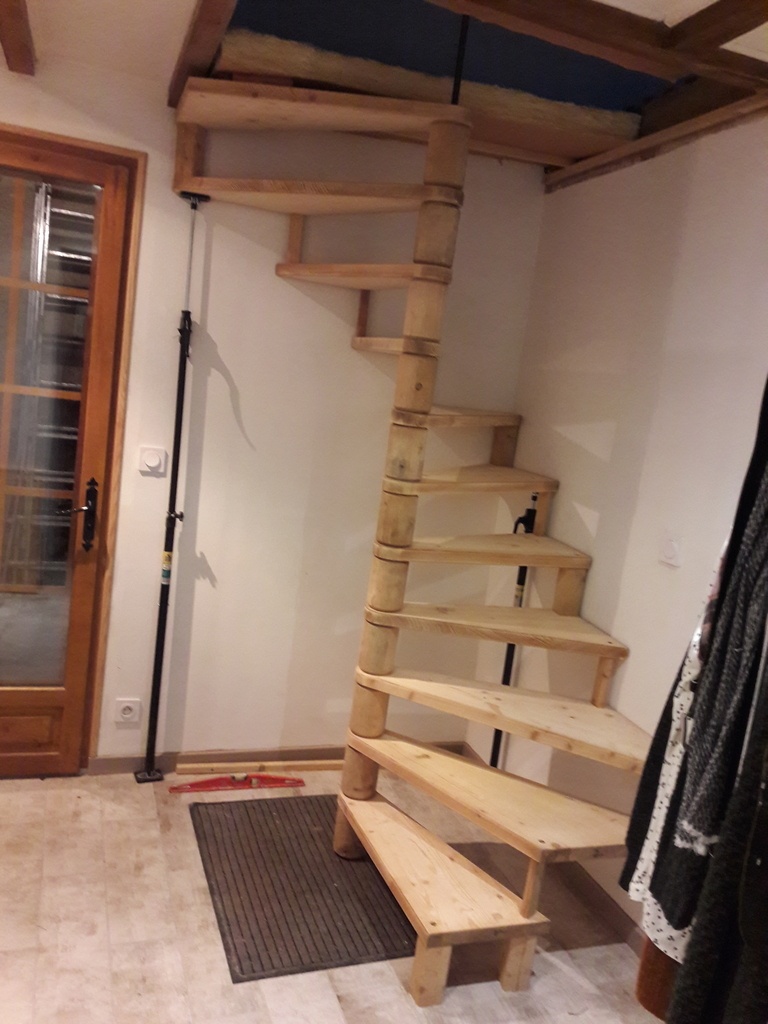

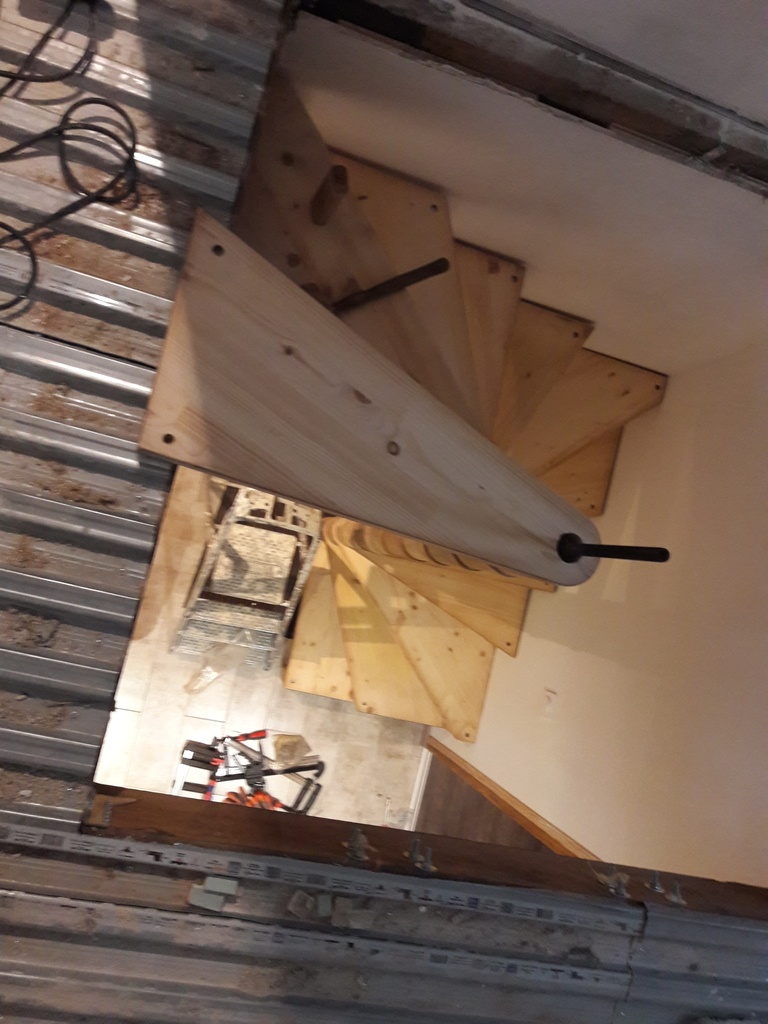

sylvainlefrancomtois sur celui ci posé chez un copain, c'est une série de cylindre avec un évidement en haut et en bas qui s'insèrent dans le perçage de la marche.

trente six seb

sylvainlefrancomtois avec plaisir

Paco64

Superbe, j'adore le montage d'usinage pour l'évidement des intercalaires.
