campion

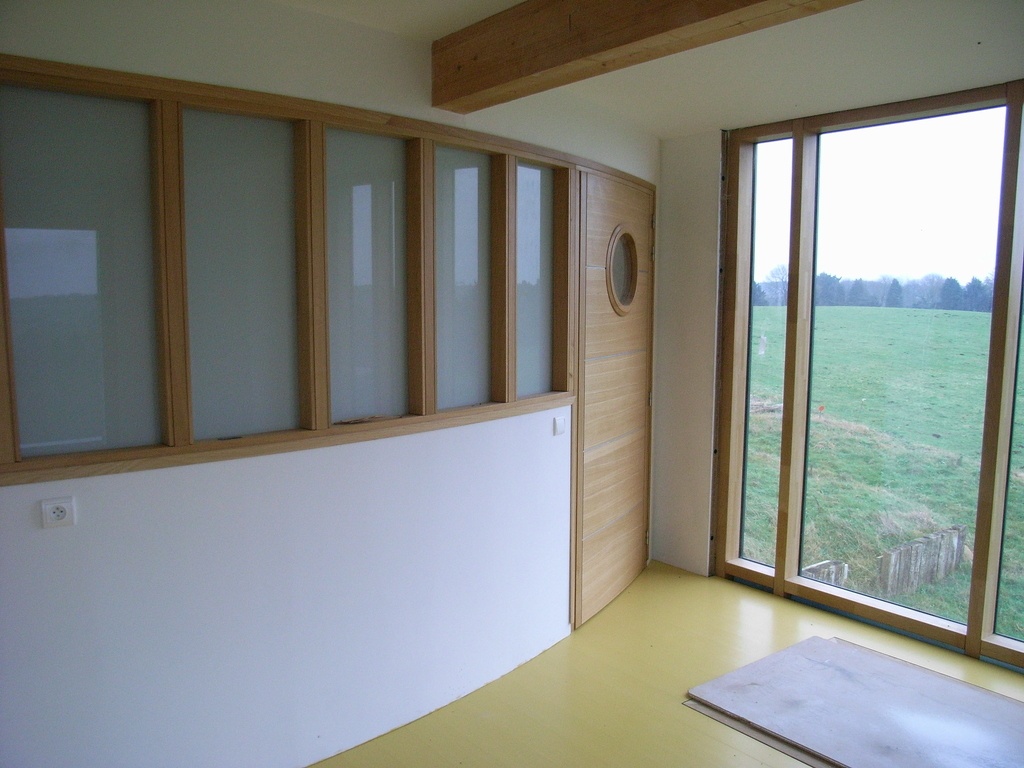

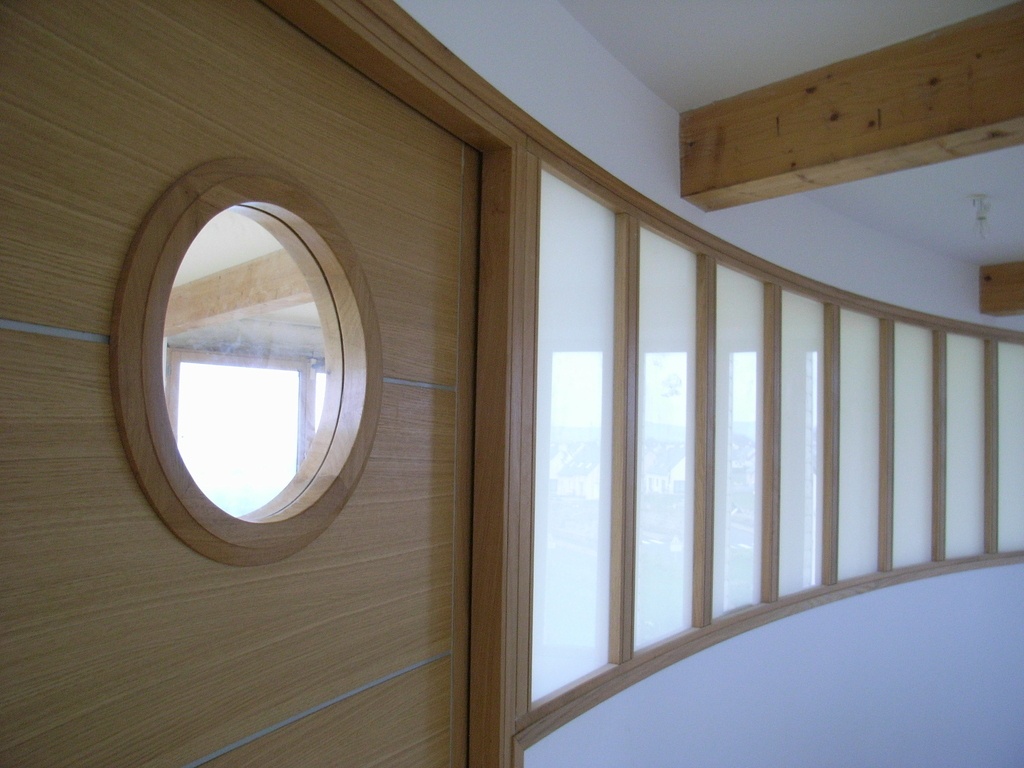

Porte cintrée en plan avec hublot cintré en plan et en élévation

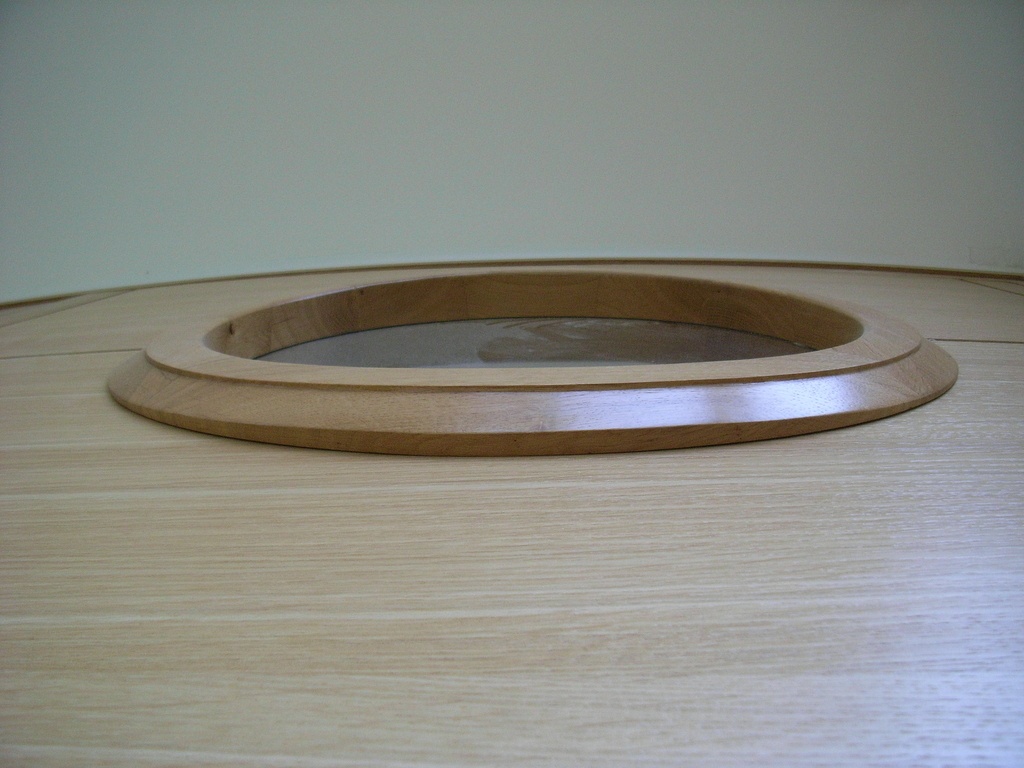

Bonjour à tous voici un ouvrage réalisé il y à quelque temps je souhaite le partagé car je le trouve intérréssant malgrés la sobriété des lignes.la cloison et la porte sont cintrés .Le boulot le plus intérréssant est le hublot.le client suhaitait que le hublot soit plus bombé et plus creux que la porte(tant qu'a faire)....La porte et réalisée en laméllé collé cp et plaquage chene .Le hublot en massif.malheuresement je ne retrouve pas les photos du plan ni de la fabrication.


Discussions

campion  a publié la création "Porte cintrée en plan avec hublot cintré en plan et en élévation".
il y a 2 ans
dependancesbois
( Modifié )

Sacré travail ! Bravo.
Ca doit être super intéressant à réaliser !

etiennedesthuilliers

bonjour j ai déjà fait ce genre de travail mais sans tracé le hublot est au même cintre que la porte
etienne

MonsieurBella

Sans tracé? Je veux bien au moins l'explication!

etiennedesthuilliers

monsieur bella bonjour si je vous explique allez vous en faire un ou bien c' est une simple curiosité
bien amicalement etienne

MonsieurBella

Je connais par la géométrie descriptive mais je dirais que dans ce cas il n'y en a pas forcement besoin puisque les courbes se chantournent sur la face et le chant (type pied louis xv), tous les developpéz sont exploitable sur le plan et l'elevation selon moi (sauf erreur?)
Mais toujours besoin d'une épure a minima, je sèche

sylvainlefrancomtois
( Modifié )

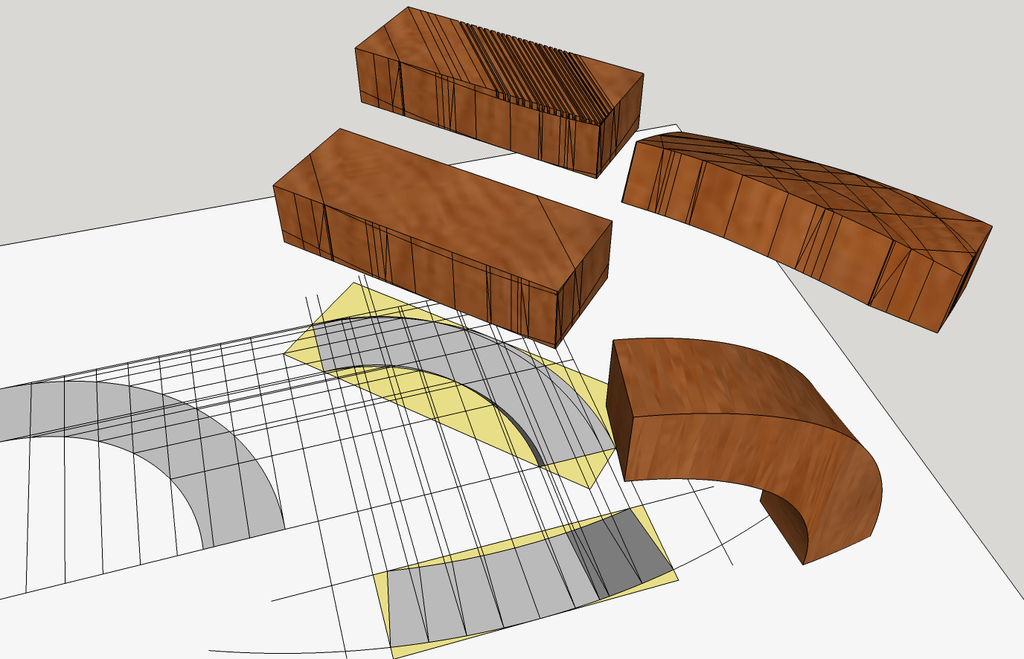

MonsieurBella voilà un exemple !

MonsieurBella

On est d'accord, mais sans épure?

sylvainlefrancomtois

MonsieurBella lamellé collé !

MonsieurBella

Bah pour moi qu'on le traite en massif ou en lamellé collé il faut passer par l'épure à moins de debillarder à l'oeil, auquel cas ma route est encore longue 😅
Je suis curieux du procédé pour réaliser des pièces cintré plan elevation sans épure,
Je connais le livre de mr Desthuilliers mais dans ce cas je dirais qu'il est innaproprié si c'est le moyen qu'il évoque car je le trouverai beaucoup plus long que de passer par l'épure,
Par contre pour son application à la bandelette de main courante, chapeau bas.
Bonne journée!

etiennedesthuilliers

MonsieurBella bonjour
eh pourtant je fait toutes mes pièces compliqués sans épure
mais si vous allez plus vite que moi continué a faire des épures je travaille toujours des bois massifs analyser bien mon livre et vous aurez un début d explication mais si vous n en n'avez qu' un a faire mais si vous en avez plusieurs vous changerez peu être de méthode
bien amicalement le fainéant de service

Oak

etiennedesthuilliers c'est du pure teasing 😆

etiennedesthuilliers

Oak bonjour
je ne sais pas ce que veut dire pure teasing

Oak

etiennedesthuilliers en gros c'est une bande annonce de votre libre 😁

etiennedesthuilliers

bonjour
je pense que vous voulez dire votre livre , j 'ai participé a bien d'autres sur le thème du bois et de l'outillage des métiers du bois et sur d' autre sujets
il est difficile de partager
j ai mis un an a l écrire celui sur les mains courantes , je le vend un certain prix qui ne couvre pas mes frais
donc une opération largement déficitaire qui n 'a qu' un but c'est de partager mon maigre savoir
expliquer a chacun une démarche pour la fabrication d'un objet pour un pro est long et difficile car je ne connais pas l interlocuteur , je ne connais pas son matériel
et je n ai pas un plan précis de l ouvrage a réaliser mais si l interlocuteur commence a lire et a débrouiller le terrain le dialogue est plus facile
pour dire de quel bois il s'agit ou pour comprendre certains désagréments lors de la fabrication , pour aider dans la gestion ou le droit cela est plus facile car je fait cela de mémoire
mais pour une gamme de fabrication cela est plus long a imaginer et nécessite du travail car chaque objet est diffèrent et que j ai une obligation de résultat
bien amicalement a tous ceux qui cherche pour améliorer leurs travaux ou pour trouver une voie nouvelle
etienne

Niouniou

Oak Étienne a toujours le don de donner du suspens ! Mais c'est pour ça qu'on l'aime, il faut avoir creuser le sujet et lui poser des questions précises, il ne va pas tout expliquer comme ça, a chaque fois qu'il met un commentaire, ça stimule !

etiennedesthuilliers

Niouniou mes amitiés
sans tracé j ai plusieurs solutions
aller voir un copain qui a l art de faire des escaliers diaboliques et qui me demande souvent conseil sur la stabilité , c est pourtant un cador il a une défonceuse 4 axes et il se débrouille comme un virtuose
ou bien je réalise dans un bois de 90 mm un cercle au mesure du hublot diamètre extérieure et découpe intérieur une fois mon cerceau fini a la scie a ruban je découpe des rondelles sur un montage et cela en 4 coups de scie
au ruban j ai un passage de 85 ou 105 cm j arrive a découper avec quelque dixièmes de précision ce qui est bien suffisant

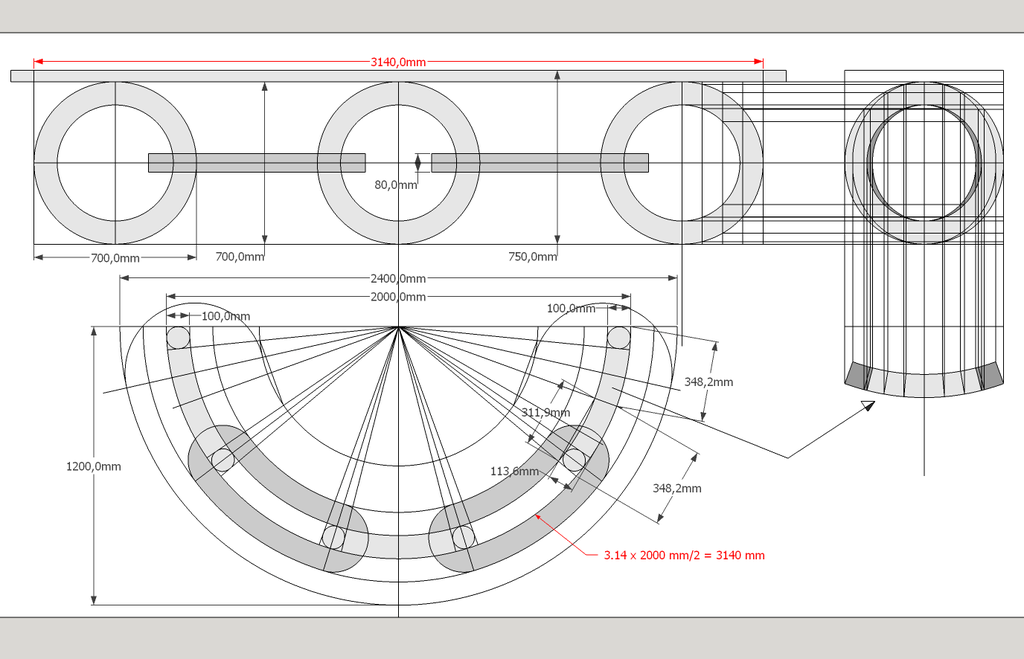

je découpe souvent de la même façon les limons des escaliers en colimaçon limon extérieur car il y a beaucoup d'éléments similaires je ne fait donc aucune épure dans ce cas sinon tracer au compas deux cercles et prendre le rayon ou la flèche sur la largeur du hublot il y a d autre petites astuce pour la découpe intérieure et extérieure
et sur l'affutage du ruban la confection de la feuillure et du chanfrein extérieur
mais pour moi c est l enfance de l'art
pour ceux qui on lu un de mes ouvrages il y a la recette s' assoir et réfléchir et ensuite exécuter de la façon la plus rapide et la plus précise
toute la difficulté est la et se dire comment je vais évoluer dans mes fabrications car je vend aussi des méthodes de travail a certain appeler gamme d usinage
pour ceux qui on un petit passage au ruban on découpe en deux fois
l homme qui ne sait pas vendre des épures mais un travail correctement fini
Etienne

sylvainlefrancomtois
( Modifié )

etiennedesthuilliers ? Un hublot cintré en plan et élévation est elliptique en vue de face , et les champs sont débillardés ? Dans l'absolu, le carreau est en verre bombé !

Ou alors on débite comme vous dite le cercle développé, que l'on coupe en rondelles et on recolle sur un moule , c'est cela ?

MonsieurBella

J'ai rien compris 😅

etiennedesthuilliers

sylvainlefrancomtois non, sur le modèle fourni en projection il s'agit d'un tube circulaire qui pénètre une porte cintrée les chants sont d'équerre par rapport a la projection
il va falloir que je vous fasse un petit croquis j ai fais la même chose au terminal dont le plafond est en bois au terminal de Roissy la pénétration d'une cylindre sur une voute en ellipse et pour la première fois de la ma vie je me suis vraiment rongé les ongles devant la difficulté de la réalisation et je suis le seul a l époque a bien vouloir me charger de ce travail sur le plan européen le cahier des charges était diabolique ainsi que la réalisation
bien amicalement Étienne
ps je ne suis pas certain que certain problèmes intéressent les lecteurs de l air du bois

trente six seb

ps je ne suis pas certain que certain problèmes intéressent les lecteurs de l air du bois

Sûrement pas tout le monde oui, mais certains oui, c'est sûr (moi parmi d'autres).
Et jusqu'ici j'arrive à suivre les explications (ce qui ne veut pas dire que je saurai le refaire).

sylvainlefrancomtois
( Modifié )

etiennedesthuilliers Oui dans le cadre d'un cylindre traversant "pas de soucis" !
A quel endroit du terminal ?

L'anecdote,A l'époque c'est l’entreprise jurassienne de montage qui a monté la structure métallique de Roissy , appartenant à mrs Brisard (père fils) , (belle famille de ma sœur) ! Pour rigoler, j'ai dit à mon bauf que cela ne m'étonnais pas que ce soit écroulé ! 😂

etiennedesthuilliers

bonjour si c est eu qui on monté la structure je peux te signaler qu' il y a eu de la friction avec Andreu l architecte car il y avait des éléments métalliques qui étaient mal positionnés et qu'il a fallu les déplacer pour positionner les hublots
qu'il y a eu un procès pour les taches au plafond car les bois ayant été traités antifeu au borax qui aime lui l'eau se traduisait par des taches
qu'il y a eu un effondrement qui a couté la vie a des personnes
et avec la maison bredy je me suis chargé de la partie réflexions sur la manière de réaliser le plafond et de faire la fabrication des vagues
les deux procès on été stoppé et on a dit qu'il était anormal qu'il y ai confusion des genre entre certains décideurs
pour ces fameux hublots l architecte na pas été capable de trouver quelqu'un dans ses appel européen pour faire les hublots
bêtement a un un rendez vous j 'ai trop parlé et j ai dit que l on pourrait trouver un spécialiste si le prix était raisonnables et que l on ai une table traçante et un bon spécialiste pour faire les épures
j ai pu obtenir gratuitement le spécialiste pour les plans qui d'ailleurs a du refaire son travail plusieurs fois car je savait ce que je voulais pour la réalisation
j ai expliqué que pour avoir un quart de hublot il fallait qu'il me trouve un crédit suffisant pour la réalisation curieusement les hublots bloquait le chantier et il a trouvé les sous j ai réalisé un quart de hublot qui a été accepté car il répondait exactement a son cahier des charges j ai envoyé le devis et rediscutions
il a essayé avec mon modèle de trouver mieux ailleurs et surtout moins chère l affaire a trainé
et j'avais fournis un calendrier de livraison re hurlements je commence a en fournir deux et la il s'aperçoit que l' on tombe sur une pannes qui est mal positionnée
le chantier traine en longueur et j exige d'être payé du reste de la fabrication expliquant que je n étais pour rien dans ses problème de plan charpente re différent et j ai mis du temps pour être payé j ai expliqué que finalement si il ne trouvait pas de solution pour que je soit payé qu'il le regretterait
j' ai été payé le plafond a été réceptionné et les autres ennuis effondrement, taches sont arrivé après
et lorsque je prend ce terminal je repense a tout cela
Etienne qui aurait pu peut être du ce taire mais qui tout compte fait la obligé de se sortir de sa médiocrité ; mais le fait d être bon en droit m'a évité d être croqué

sylvainlefrancomtois
( Modifié )

👍 Plan et élévation ! ma passion !

Niouniou

Je ne voudrais pas trop critiquer la réalisation de campion , je n'ai encore jamais fait de cintré en plan et en élévation... Mais pour le hublot, la différence en élévation a l'air super fine, ça valait vraiment le coup ? Car visuellement, sur les photos, on a du mal à le remarquer...

ren22

Joli !!!

Klaus Loose

Je tire mon chapeau de ce travail ! 😉
👍

JB4WOOD
( Modifié )

Impressionnant effectivement ! Une question me vient à l'esprit, comment effectuer la prise de côte du rayon de courbure ? J'imagine que tu ne retournes pas chez le client sans arrêt, il a fallu certainement une prise de côte pour reproduire l'environnement en atelier ou au moins pour donner le bon rayon de courbure au contreplaqué. Merci campion pour tous tes partages tous plus intéressants et originales que les autres.

MonsieurBella

Bonsoir, il existe cette super formule pour donner un rayon avec la corde et la flèche
R = (((C/2)²/F)+F)/2
Un coup de laser aux 2 points extrem (ou cordeau), une perpendiculaire à l'axe pour prendre la hauteur,
Cela peut être une solution
Sinon faire la cloison soit même ou se mettre d'accord avec le plaquiste!

campion

Pour ma part j'ai pris les cotes avec des bandes de cp et reproduit une epure au sol à l'echelle 1.Simple et efficace sans risque d'erreurs

etiennedesthuilliers

campion je travail avec les flèches cela est pus rapide et j ai la formule qui va bien pur calculer le rayon problème simple de calcul de géométrie

ltj

etiennedesthuilliers Bonjour, puis-je avoir cette formule s'il vous plaît?
Cordialement
