Olistan

Meuble de rangement / dressing

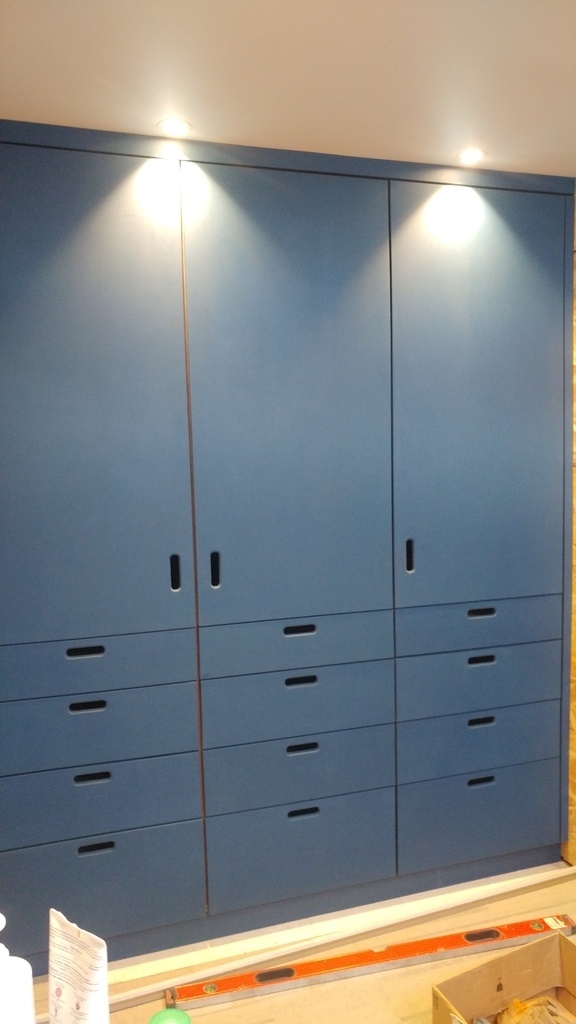

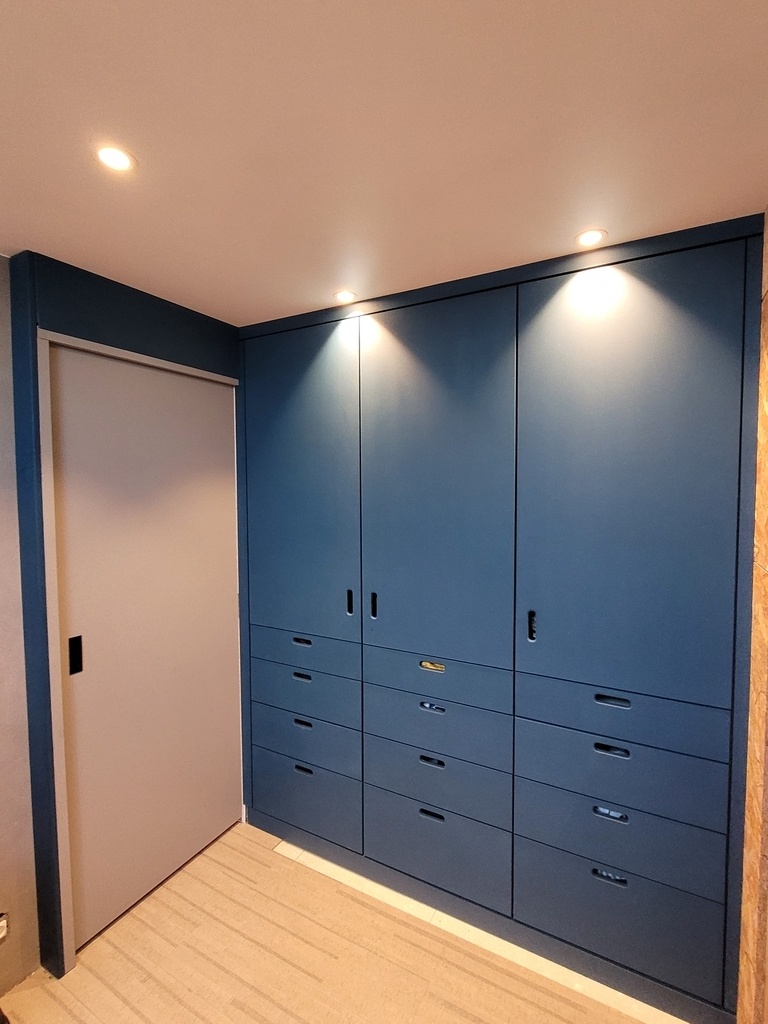

Voici la réalisation de mon premier meuble en agencement pour des amis. Le choix des panneaux a été réalisé par eux; le design a été construit itérativement avec plans sketchup.

  • Hauteur: 2400; largeur: 1900; profondeur: 800
  • Structure en MDF prépeint 18mm, y compris pour le dos
  • Façades en Valchromat 19mm; finition Rubio 'Pure'
  • 12 Tiroirs 'maison'
  • Quincaillerie Hettich (coulisses Actro 5D)
  • Posé sur pieds réglables
  • Fileurs gauche/droit/haut; plinthe légèrement en retrait.

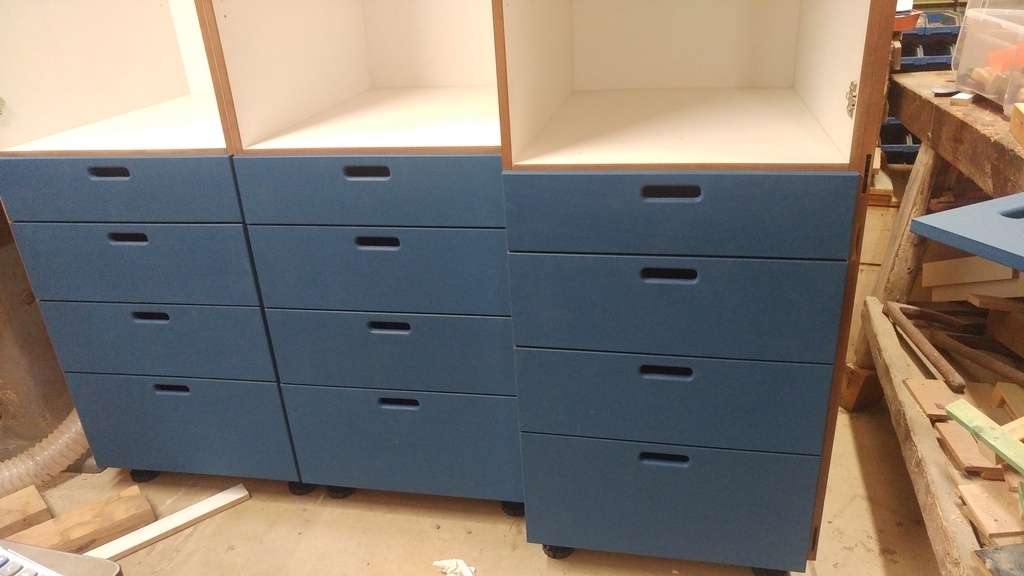

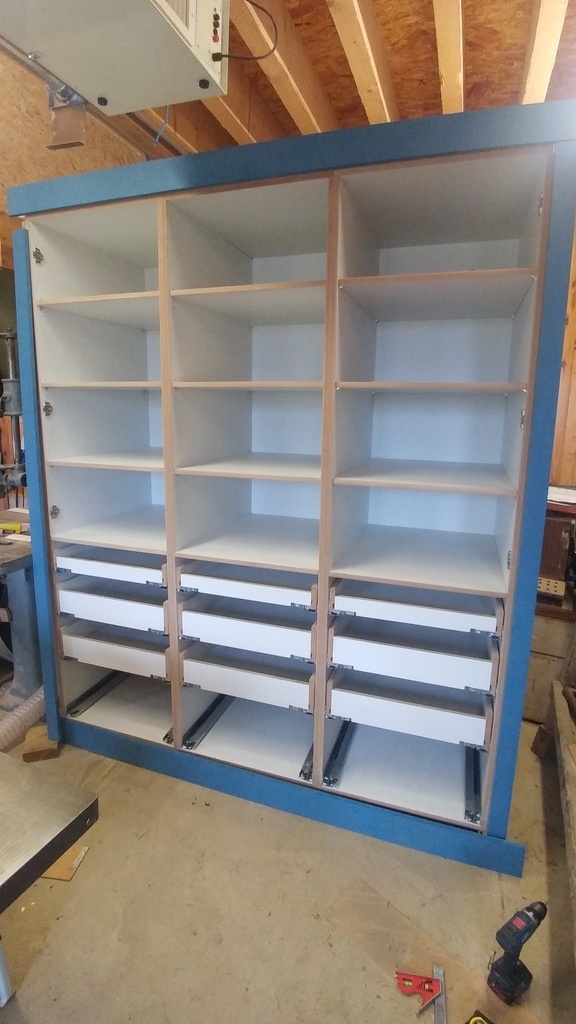

L'ensemble a été réalisé en 3 grands caissons verticaux. Les assemblages sont réalisés avec des clamex. Pour les fileurs, des lattes (chutes) on été vissées sur les côtés et en haut du meuble. Les fileurs sont alors clipsés avec des tenso sur ces lattes, en respectant le jeu entre tiroirs/portes.

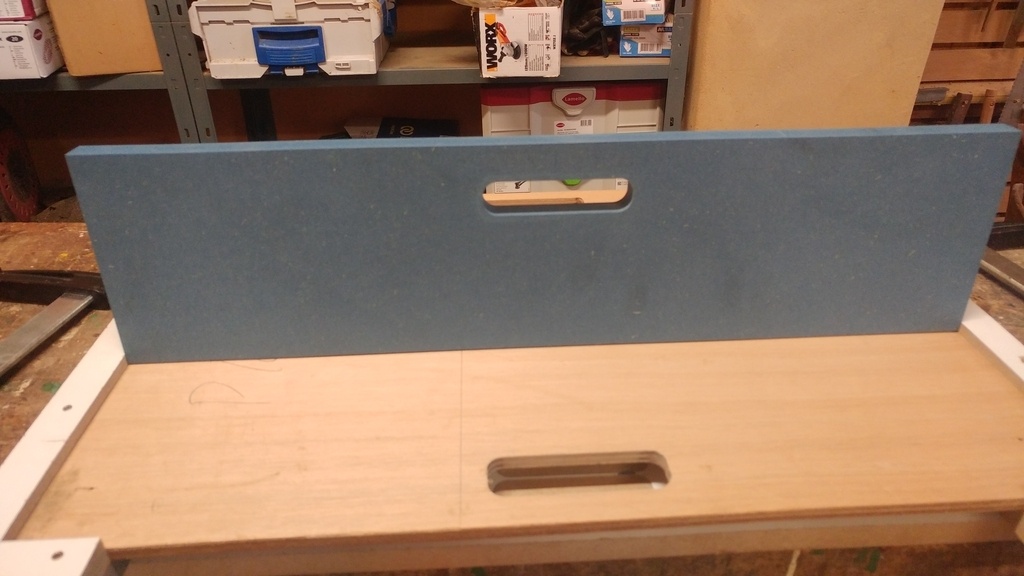

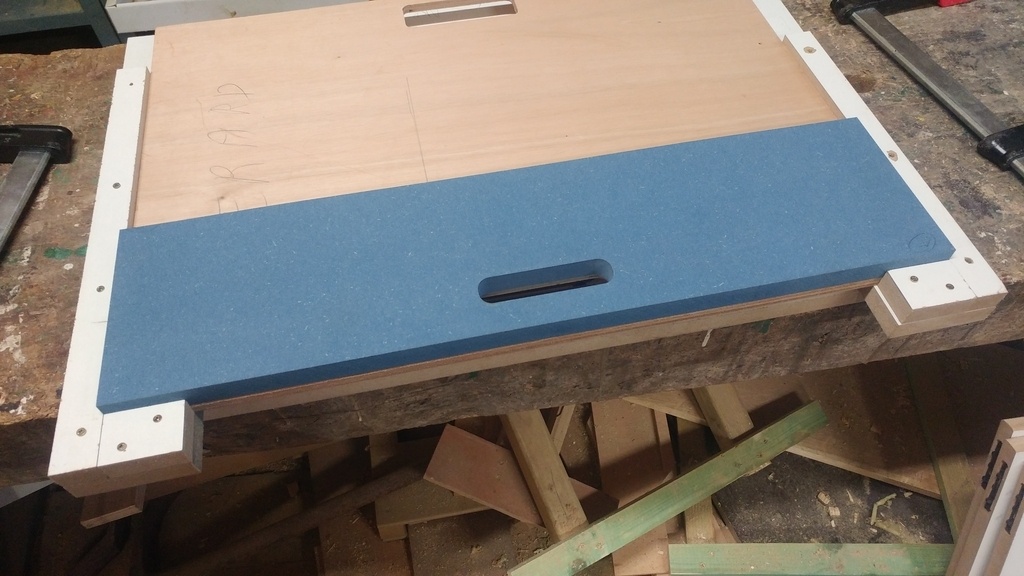

Les poignées sont de simples percements à l'aide d'un gabarit et d'une fraise à copier puis usinées avec un 1/4 rond. Au vu de la répétabilité sur 12 tiroirs de largeur identique, le gabarit permet de caler la façade directement en bonne position.

Mis à jour

Publications associées


Discussions

Olistan  a publié la création "Meuble de rangement / dressing".
il y a 2 ans
Ara
( Modifié )

Joli !

"MDF pré-peint" et Valchromat, c'est la même chose ?

nyril

Je pense que non, le valchromat c'est teinté dans la masse (donc ca reste toujours coloré apres découpe/poncage/usinage) alors que le MDF Pré-peint, c'est juste les faces qui sont peintes en usine. Si je ne me trompe pas.

Olistan
Ara

Du coup, Olistan, c'est où qu'il y a du pré-peint ? Sur les photos ce n'est pas limpide...

(simple curiosité malsaine de ma part !)

Olistan

Le MDF prépeint en blanc est utilisé pour les caissons. Les amis voulaient des chants en MDF brut avec simplement des arêtes cassées, ce qui m'a facilité la tâche (pas de placage, pas de retouche peinture, la cassage d'arête permet de supprimer les éclats de peinture dû au sciage.

Les façades sont en valchromat bleu.

Ara

Oups ! Je n'avais pas vu que le mdf était peint en blanc ! Ok ok !

Vianney - VICA
( Modifié )

Et donc sur les chants du prépeint, il n'y a aucune finition?
En tout cas il est beau leur meuble :)

Olistan

Hello. Ponçage propre puis une couche de Rubio aussi; c'est pour cela qu'il est plutôt brun foncé. Ils auraient voulu le laiser brut, mais j'ai pris l'initiative de le protéger un minimum.

fred01
( Modifié )

bon travaille sauf la couleur bleu
tu as fais quel usinage pour faire té tiroirs ?

Olistan

Merci.
Honnêtement, je dois avouer que le bleu du valchromat après passage au rubio me plaît beaucoup. Cela donne un genre de bleu roi qui ne ressort pas particulièrement des photos; et l'éclairage juste au-dessus du meuble n'aide pas pour le rendu des couleurs.

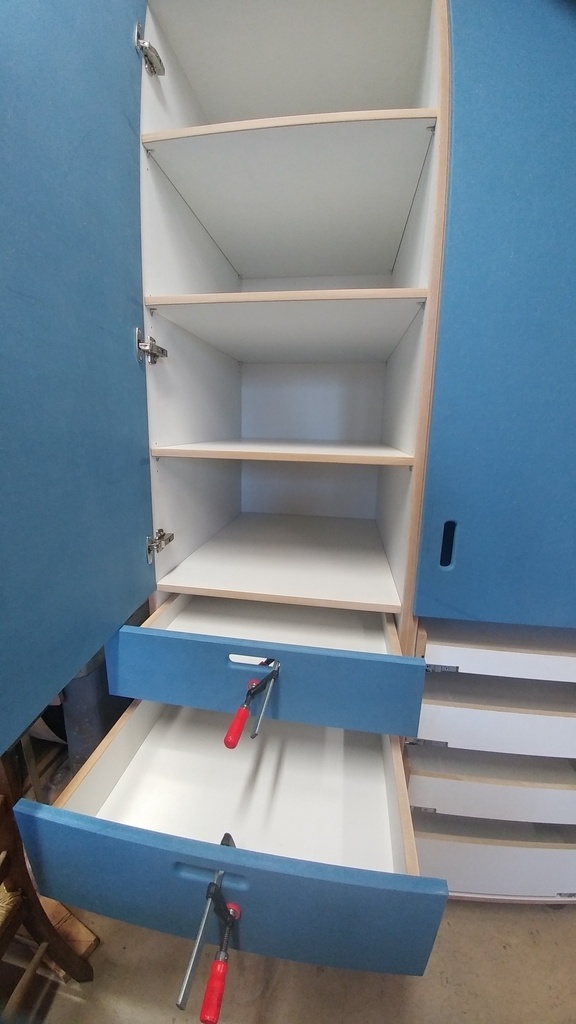

Concernant les tiroirs, tout est en MDF 18 mm aussi; le fond est en rainure. Une feuillure est effectuée sur le bas des côtés gauche/droit car les coulisses ne permettent que des bois d'épaisseurs de 16 mm. L'ensemble est assemblé par lamellos pour garantir les afleurs. Les encoches des faces avant et arrières pour laisser passer les coulisses sont faite à la scie à ruban.
