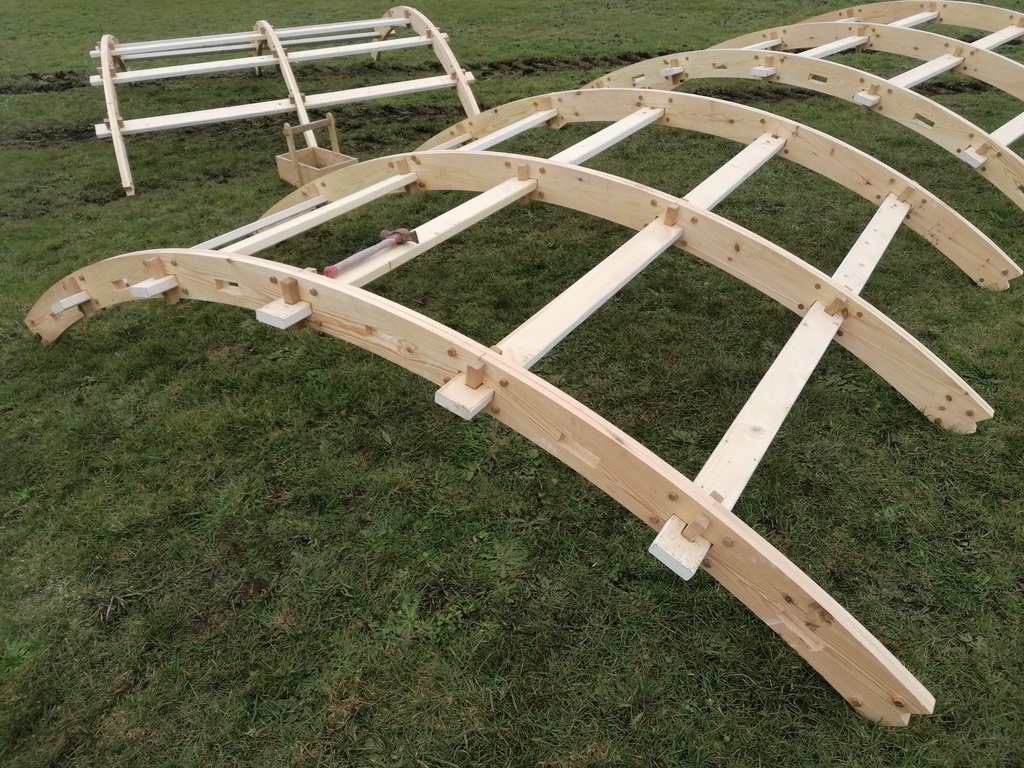

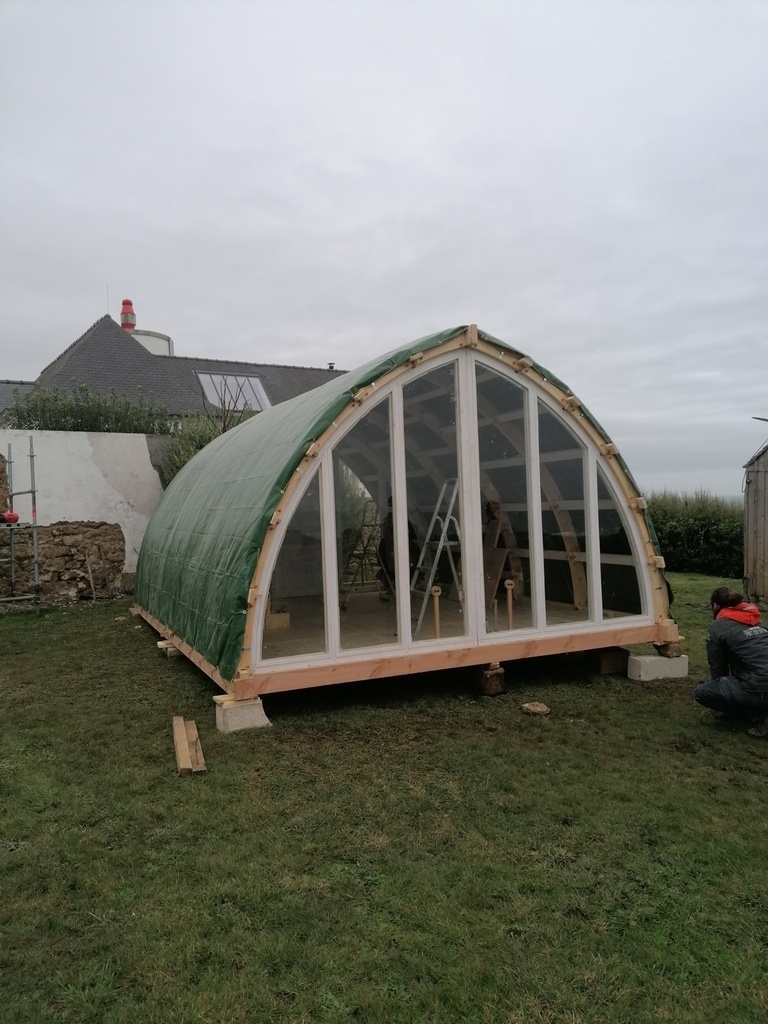

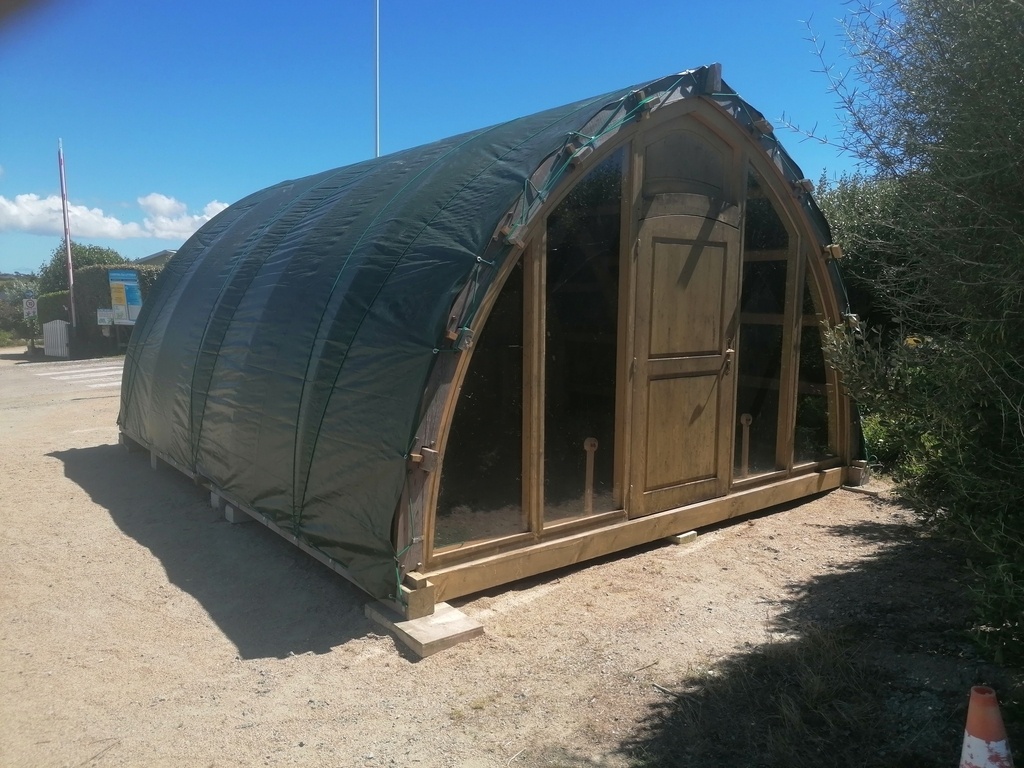

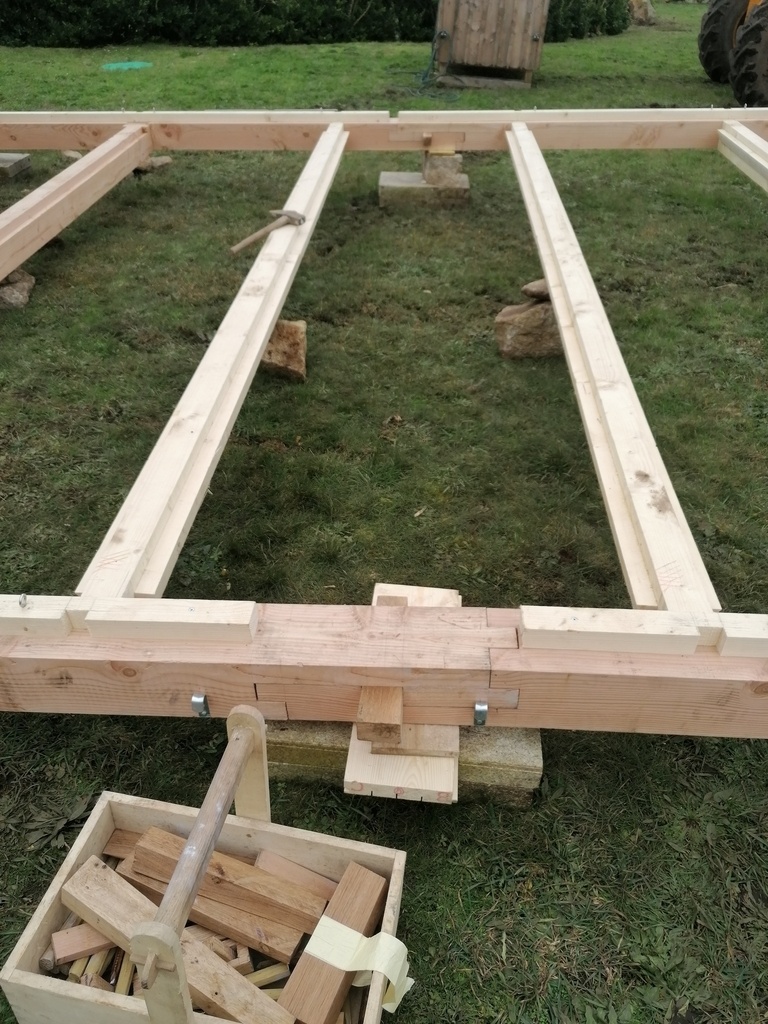

Etant régulièrement en chantier longue durée, j'ai souhaité fabriquer une cabane de chantier pour le confort de mon petit monde. Admiratif devant les charpentes dites à la Philibert Delhorme, la principale orientation du cahier des charges était toute trouvée!
Structure à la Philibert.
Pas d'utilisation de vis, assemblages divers et multiples.

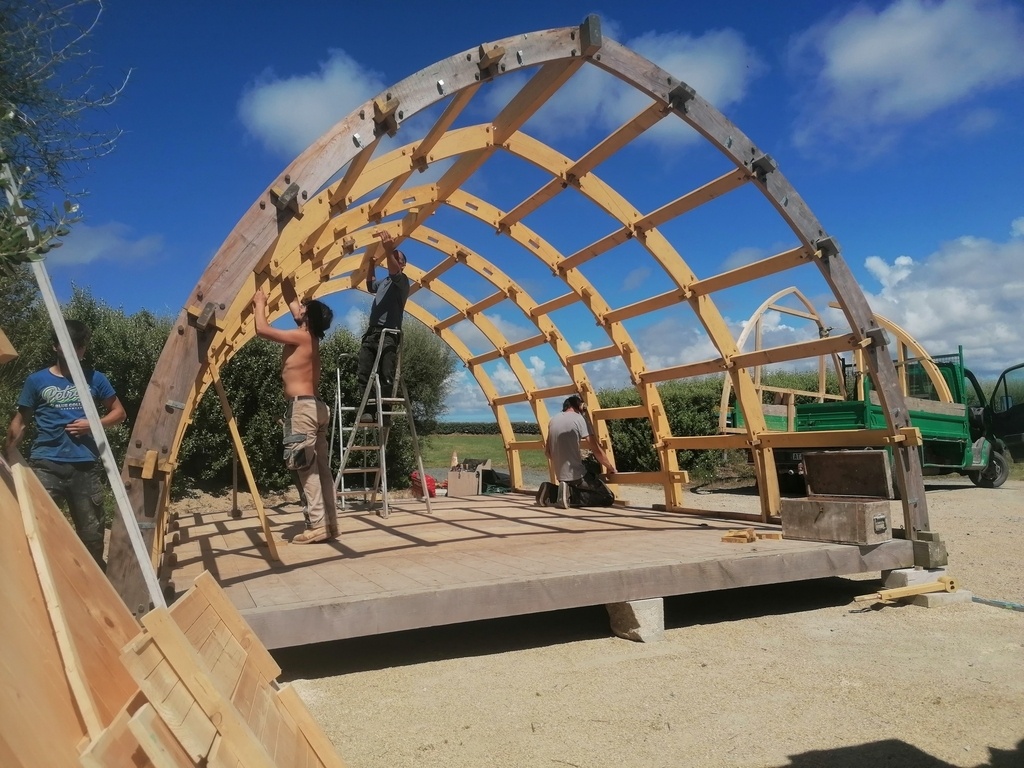

Montage et démontage dans la journée.

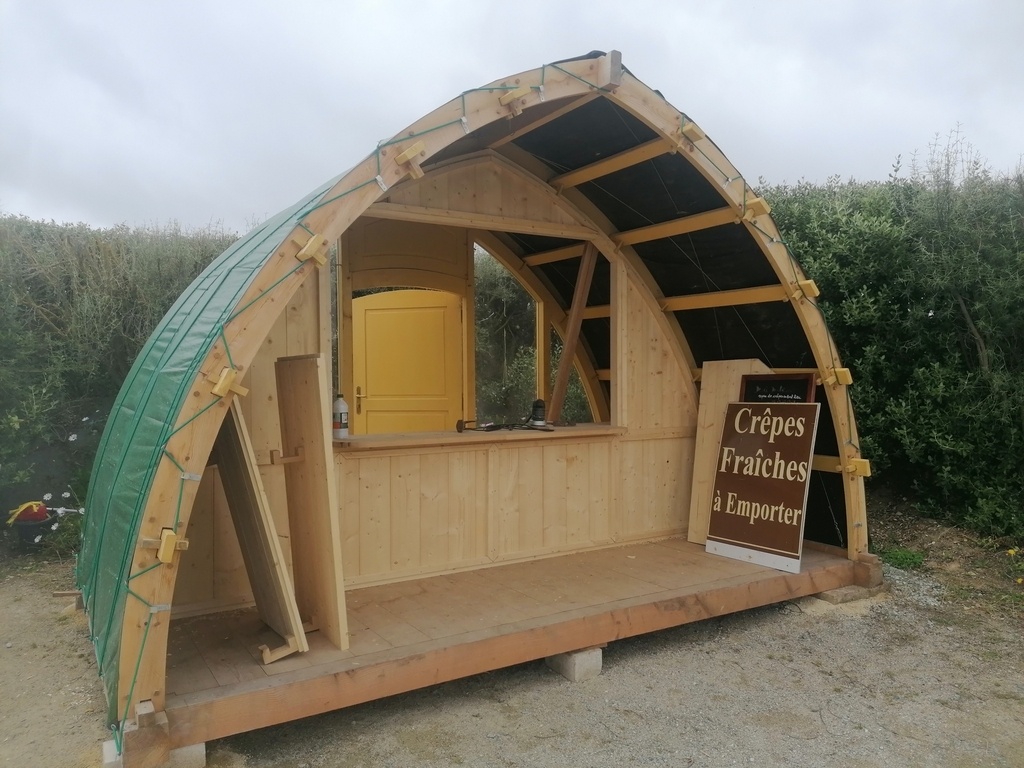

Différents modules pour utilisations diverses: cabane de chantier, cabane à crêpes, etc.
Esthétisme.
Essences de bois bon marché.
Licence
Autres créations de
PhilippePliquet
Discussions
C'est super félicitations ça ferait aussi une superbe serre avec le revêtement adapté !
Oui, çà ferait une belle serre, je ne sais pas comment répondrait le bois avec les chocs thermiques...
Normalement il n'y a pas de choc thermique dans une serre bien régulée. Par contre il y a beaucoup d'humidité, de la mousse pousse en moins d'un été sur les plastiques, alors sur le bois...
Excellent!
C'est pas con, c'est breton
.
Bravo
Classe! Ça c’est de la tente bretonne!
Les arceaux sont en lamellé?
Le mode d'emploi est dans le cahier des charges
PhilippePliquet vu, j’ai fouillé et suivi les discussions avec Sylvain et Fred. C’est un super principe constructif! Si un jour je peux me faire une cabane, ce serait sûrement comme ça.
Je vois qu’il n’y a jamais de contreventement avec ce principe, c’est la multiplicité des longerons qui rigidifie assez?
DewhitYoussef oui sans soucis avec les clefs !
DewhitYoussef , Si, il y a des contreventements, dans mon cas j'ai utilisé des cables d'acier tendus entre la sablière et la faitiere façon croix de saint André, il y en a 3 par versants. Si tu construis plus durablement c'est la volige qui fait le boulot... Tu peux le faire avec des cordages également...
PhilippePliquet merci pour ta réponse
Ce qui est super intéressant, c’est que tu peux mettre les voliges façon lambris, un isolant, un pare pluie et la couverture, « comme une ossature bois » . Il était vraiment précurseur le monsieur.
Sais-tu si, moyennant une hauteur assez conséquente, ça sais tenir un plancher?
PhilippePliquet Bonjour
C'est beau ! Genre cathédrale gothique !
Tes câbles sont à l'intérieur ?
Si c'est le cas, ils s'écartent des parois à mi hauteur ?
(me suis-je bien fait comprendre ?)
DewhitYoussef Tu es en train de réinventer le maison A-frame?
Amadeus41 ,ben non!
L'apprenti ferait ainsi, çà fonctionnerait mais çà poserait quelques problèmes ...
PhilippePliquet Ok mais ????
Je suis plus novice qu'un apprenti...
Seulement bricoleur (pas trop mauvais) qui cherche a comprendre !!
J'ai fait (dans mon domaine) des formations adultes et je ne laissais jamais continuer un formateur continuer si j'avais pas compris... Conclusion, tu n'es pas débarrassé de moi !
Ceci dit, tu es un pro et je ne voudrais pas que tu passes trop de temps avec un padawan de 65 ans trop curieux, qui ne connait pas trop le vocabulaire de la charpente...
CA Y EST J'AI VU SUR TON FB
LES CABLES SONT A L'EXTERIEUR DE LA CHARPENTE (j'osais pas y penser, de peur que leur tension ne déforme les pannes)
Ce que tu fais est trop beau...
Charpente dite à "petits bois" inventée pour palier aux contrées pauvres en gros bois !
charpenteberle...libert-delorme/
circubuild.be/...bert-de-l-orme/
mordane.com/ph...ert_delorme.php
On ne vois pas bien le principe que tu as utilisé (deux ou trois croisements d'épaisseur) , aurais tu des photos plus détaillées svp ???
Salut, je ne sais pas comment faire pour mettre plus de photos,sinon tu peux aller sur ma page facebook perso, rubrique photos - albums - la cabane de chantier.
Il y a 2 croisements de planches sur les arbalétriers, c'est largement suffisant!
Super idée ! Et quel beau travail d'assemblage (superbe enture!).
Je retiens l'idée et vais certainement la reprendre pour le lieu où je suis sur lequel on veut faire un camping à la ferme avec des habitations différentes. (Et histoire de prendre plaisir à faire des choses différentes).
J'ai été voir ton site , quel travail superbe! Et la démarche est géniale. Ça donne envie de venir vous voir!
Kenavo.
Il y a plusieurs entures sur le projet:
facebook.com/m...4215&type=3
PhilippePliquet Effectivement ! (Ça me force à revenir sur fb!)

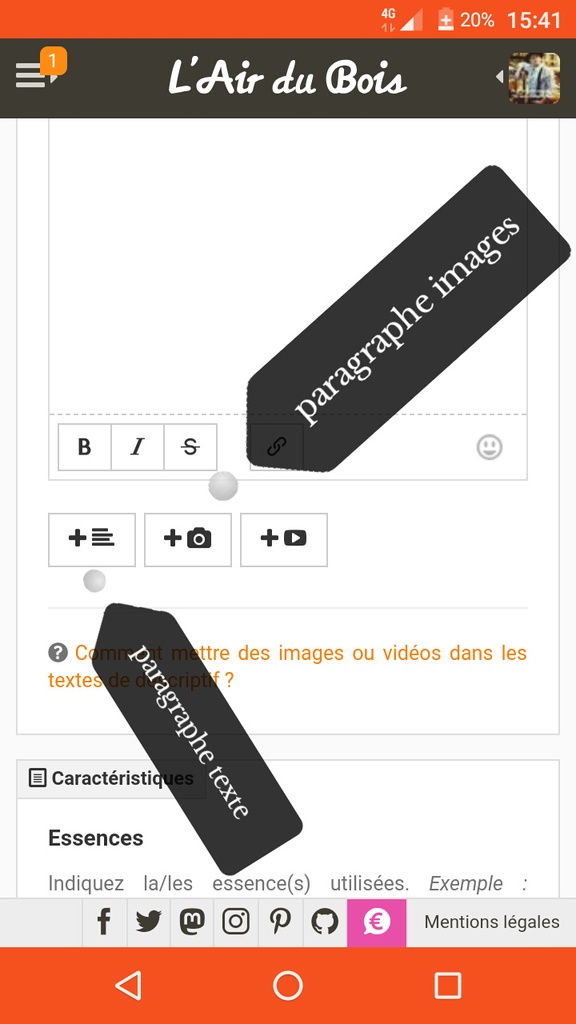

Si tu veux rajouter des photos et du texte , quand tu édites tu rajoutes un paragraphe texte et/ou un paragraphe images
Comme on les aime! Simple, économe et efficace. Delorme a su révolutionner son époque avec cette conception.
Même interrogation que Sylvain, sinon, assemblage par clouage ou vissage? Avec collage ou sans?
Pas de colle, pas de vis, que des assemblages...
Pas de clous...
PhilippePliquet J'ai trouvé les détails sur ton site
Que du bonheur à l'assemblage, ludique à souhait!
PhilippePliquet Bonjour
J'ai bien compris (enfin il me semble...) tes assemblages sauf celui de la panne faîtière...
Amadeus41 , c'est l'assemblage de la faîtière, le serrage se fait avec 2 coins tête/bêche.

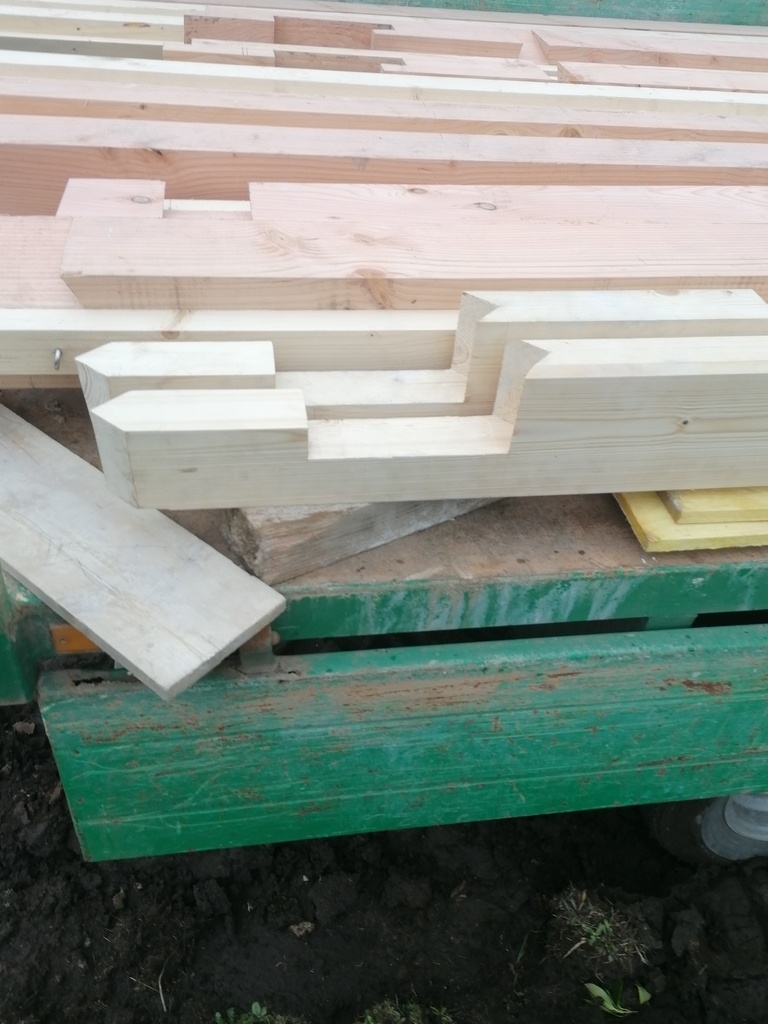

Amadeus41, c'est une enture droite crantée avec abouts brisés et clefs.
gallica.bnf.fr...14023r/f65.item
gallica.bnf.fr...14023r/f68.item
gallica.bnf.fr...74019/f327.item
Lui est aussi de ta région , le connais tu ?? Son atelier et en philibert delorme !
lechercherallonge.com/
Les chiens font pas des chats...
j'ai trouvé ta photo de détail !
Bien vu !
Des planches délignées en courbes et fixées entre elles en quinconce par des chevilles en bois !
J'adore !
dependancesbois , c'est l'ancêtre du lamellé collé...
dependancesbois je sens que la tiny va avoir le toit pointu... :)
DewhitYoussef non la tiny sera simple et sobre. (Même si ici c'est simple et sobre!).
Mais pour d'autres constructions je vais me pencher de plus en plus sur des techniques comme celles ci!
PhilippePliquet c'est bien les ancêtres !!!
dependancesbois normalement un seul gabarit pour calibrer et défoncer les mortaises !
sylvainlefrancomtois aïe défoncer !!!
J'ai plus !!!
Mais les assemblages sont simples (je ne parle pas des entures hein !) mais les mortaises traversantes , ça se fait bien.
dependancesbois je suppose que les anciens faisaient aussi des gabarits avec le centrage des trous au vilebrequin pour calibrer les mortaises ! le gain de temps était aussi un critère évidement .
sylvainlefrancomtois j'essaierai ! (Ça en fait des choses à faire !!!! )
PhilippePliquet quelles épaisseurs de bois tu utilises ?
dependancesbois chevilles carrées ? difficile de voir ou sont les différents aboutages des planches sur l'arbalétrier
jurga Les aboutages des planches sont au mlilieu du carré des chevilles... octogonales.
C'est vraiment excellent ! Je mets ça de côté pour l'avenir
Vraiment très intéressant, ça donne vraiment envie d'essayer! Merci pour cet inspirant partage.
Très beaux assemblages, une très jolie réalisation.
Je ne connaissais pas Philibert Delorme…je vais chercher.
Ton idée va faire des petits!!!
Jean-Paul
gallica.bnf.fr...11838/f184.item
gallica.bnf.fr...40210/f140.item
dneis
tu es notre bibliothécaire et archiviste attitré ADB à partir de maintenant !
Bonjour, je decouvre que finalement les concepteurs du toit de la cathédrale de Reims, n'avait pas inventé grand chose, si ce n'est qu'ils ont remplacé le bois par du béton. Je pense que je ne serai pas utilisateur mais un grand merci pour cet apport de connaissance.
...Et Philibert Delorme possible qu'il n'en soit pas le concepteur mais juste l'éditeur du bazar...
Un grand bravo pour avoir pousser l'idée jusqu'à la réalisation finale.
Pourrais tu me faire parvenir les plans et assemblages.
je suis enseignant et aimerai en faire profitez les jeunes.
d'avance merci.
Il n'y a de plan que sur l'épure! Les assemblages se retrouvent facilement dans la rubrique entures en tout genre de tout livre traitant de la charpente traditionnelle, ceux que j'ai utilisé correspondent à mes besoins. L'élévation c'est un arc brisé en tiers point, la construction géométrique est facile a trouvé.Quand à la conception, pareil les ouvrages traitant de Philibert Delorme existent...La réalisation de cet ouvrage a été faite par un de mes jeunes, je ne lui ai pas donné plus d'explication, sinon quel intérêt!..
