Bonjour à tous.
Voici le proto le plus aboutit qu’il l’ai été donné de faire.
J’avais envie d’amener à l’atelier la technique que Boris utilisait pour son claustra à savoir des quarts de ronds en massif comme pièce de liaison.
J’envisageais d’en faire un grand buffet mais il était plus prudent d’en faire une « petit commode » avant.

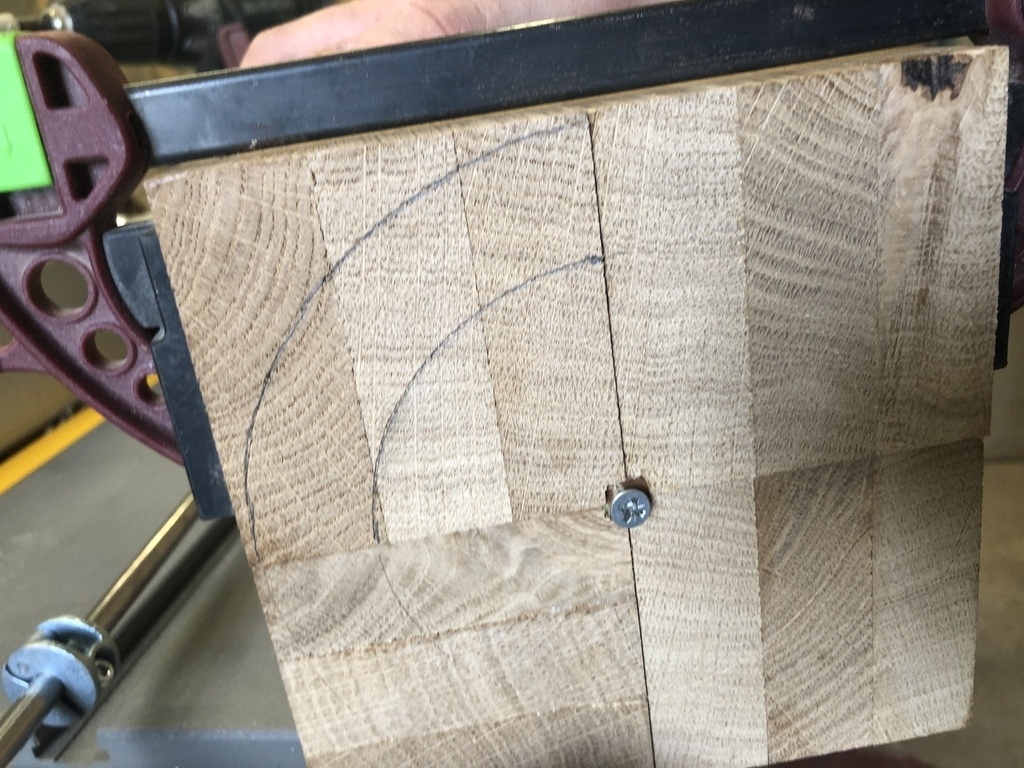

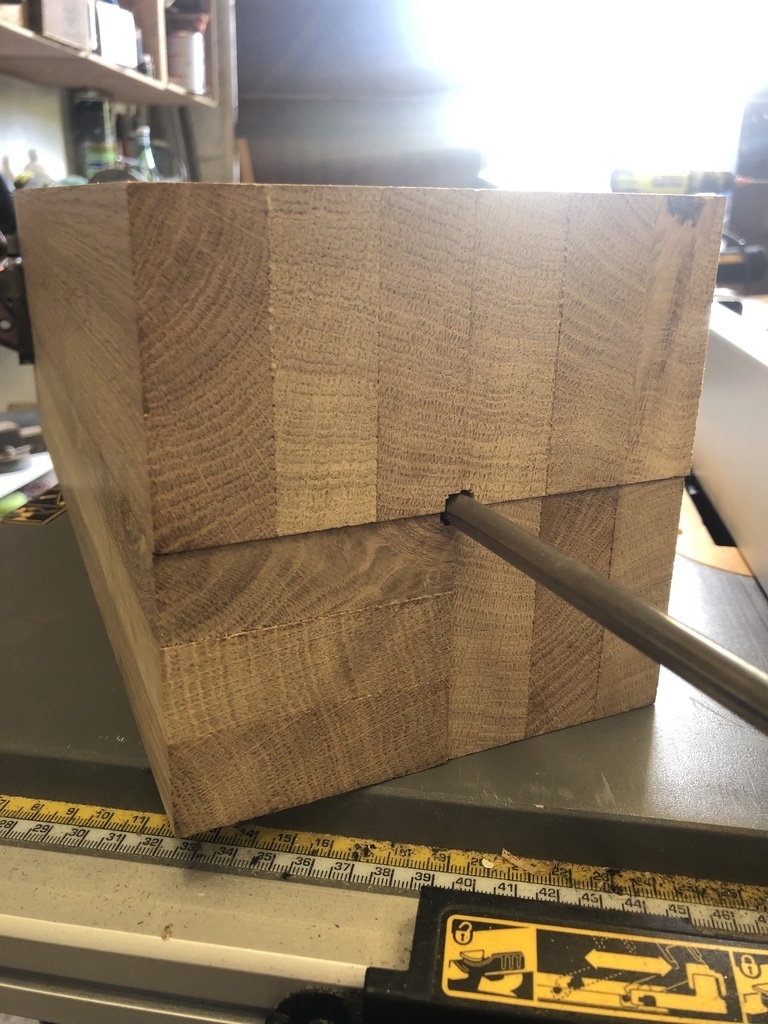

Le d’abord faire 4 carrelets une petite feuillure pour laisser la place à la tige.

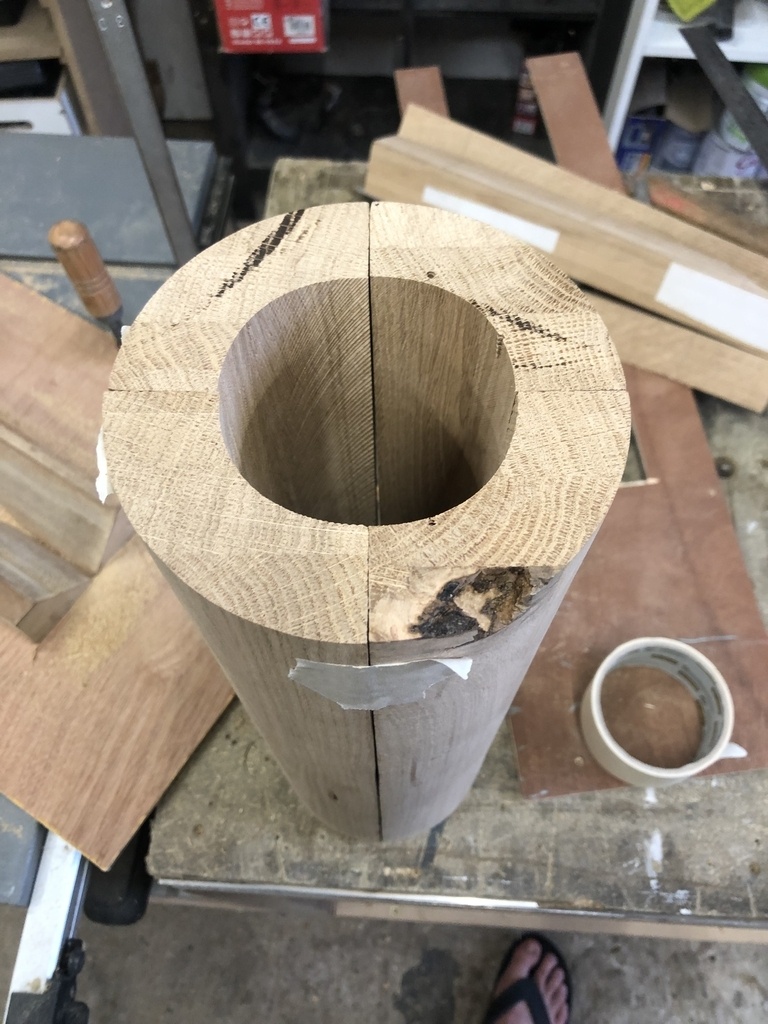

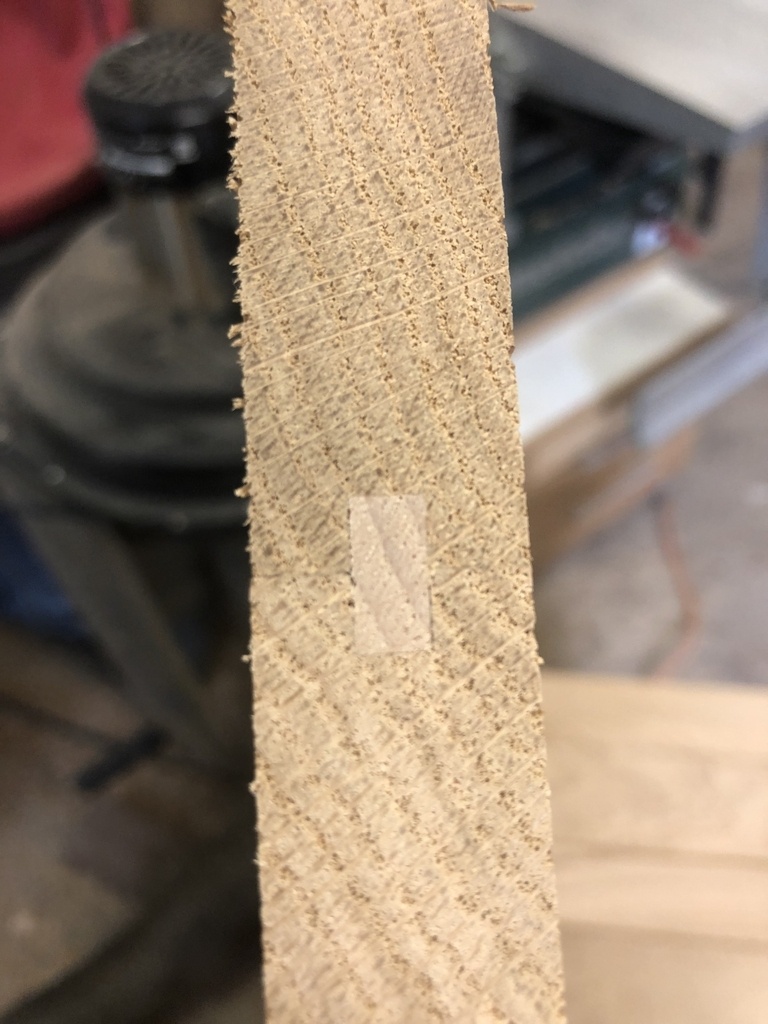

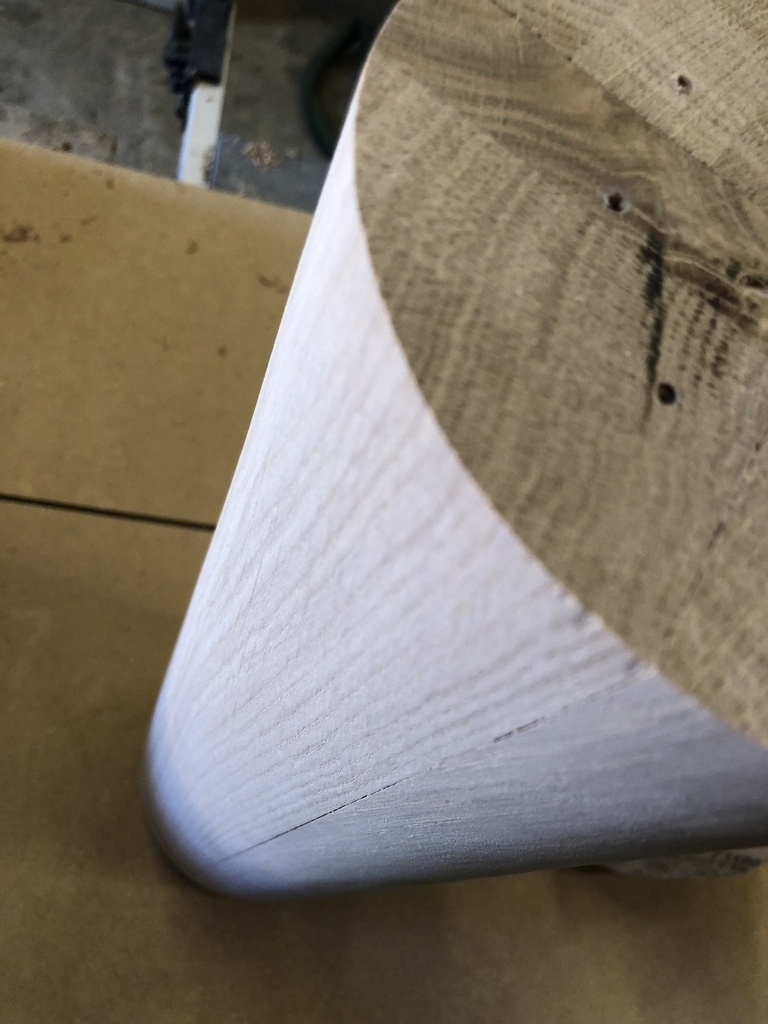

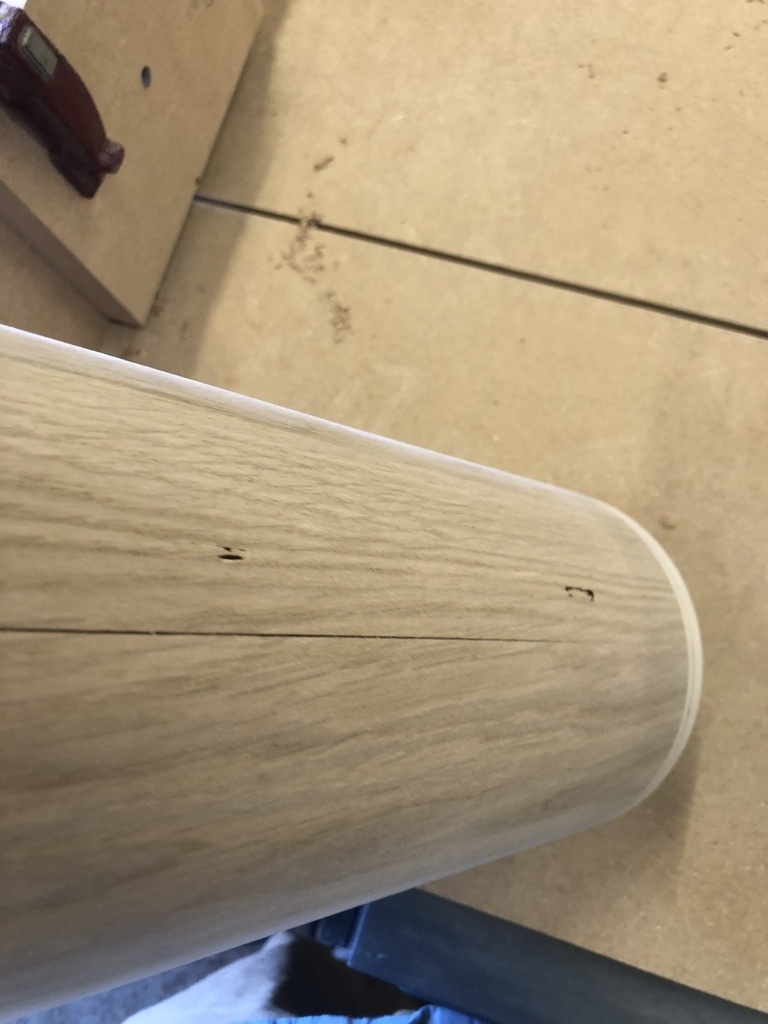

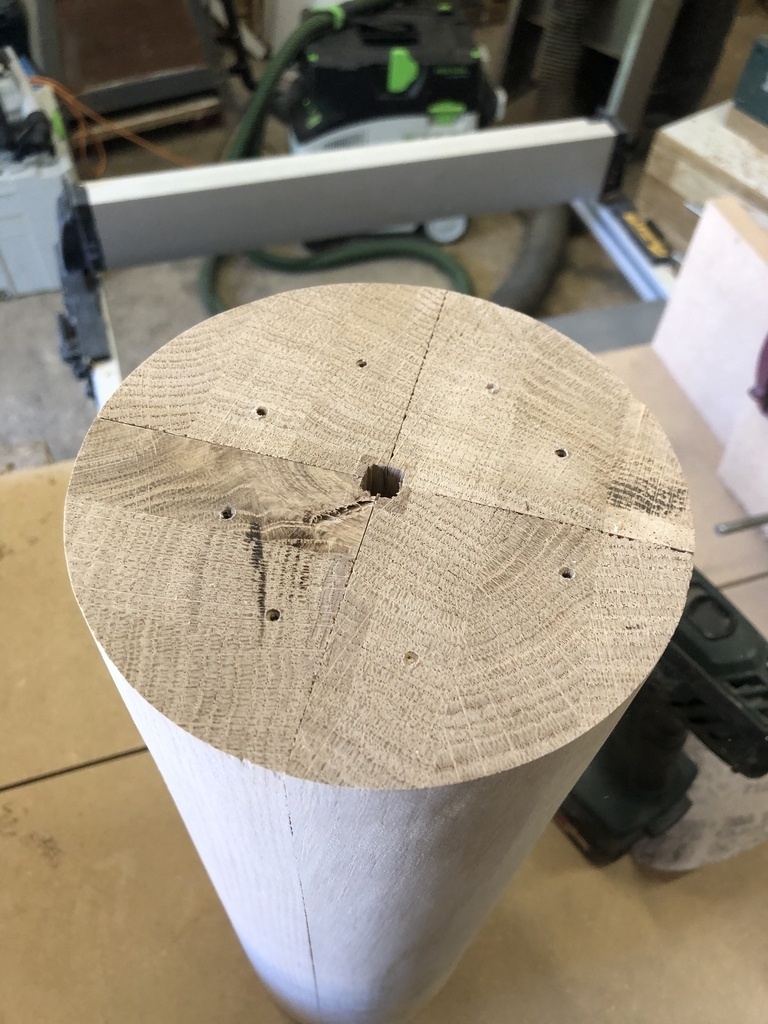

Première erreur, j’ai voulu dégraisser les coins pour faciliter le tournage (tournage dans un chariot au dessus de la scie sous table) et biensur j’en ai trop pris, j’avais connecté mes carrelets avec des dominos avant de tourner et biensur par endroits il y en a qui percent légèrement à la surface

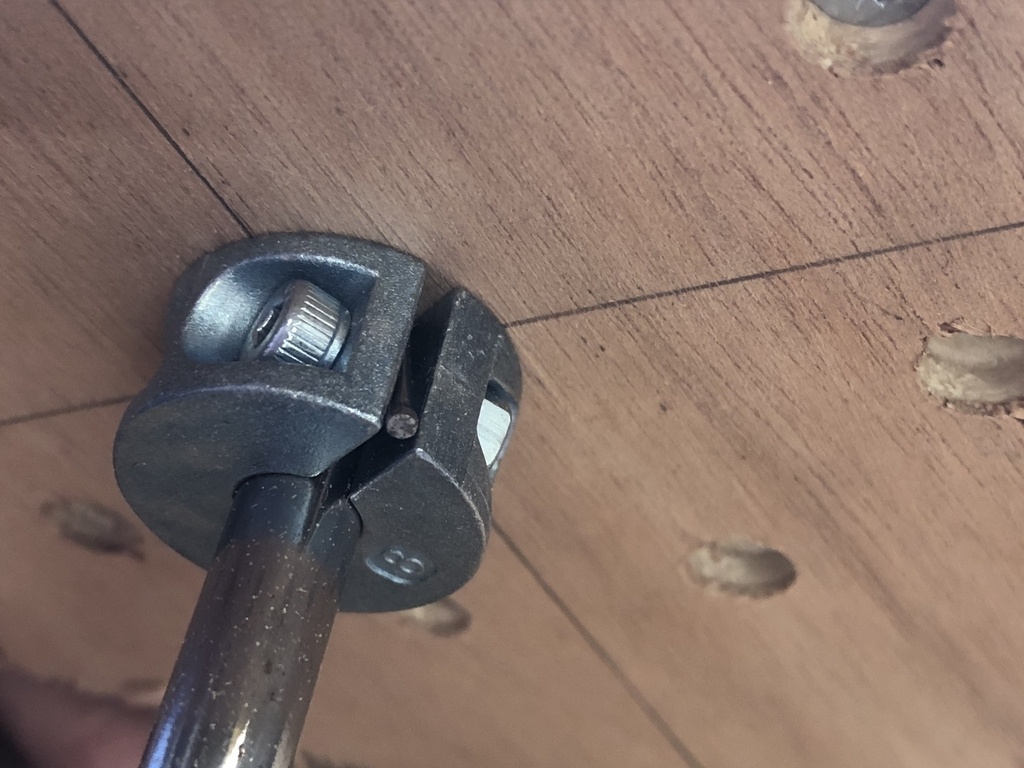

Deuxième erreur, je n’ai visiblement pas été assez rigoureux quand a la fixation de ma tige filetée et ma pièce finale est légèrement conique (env 3-4mm de différence de diamètre entre chaque extrémité ce qui rendra mon caisson plus large au fond qu’en façade

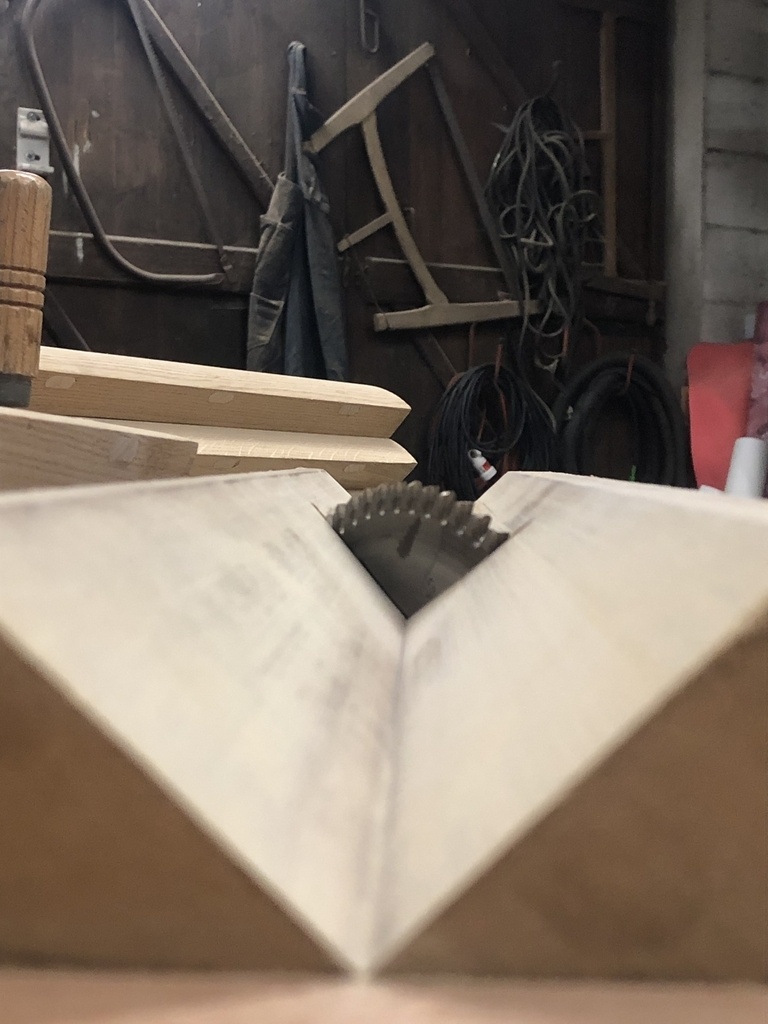

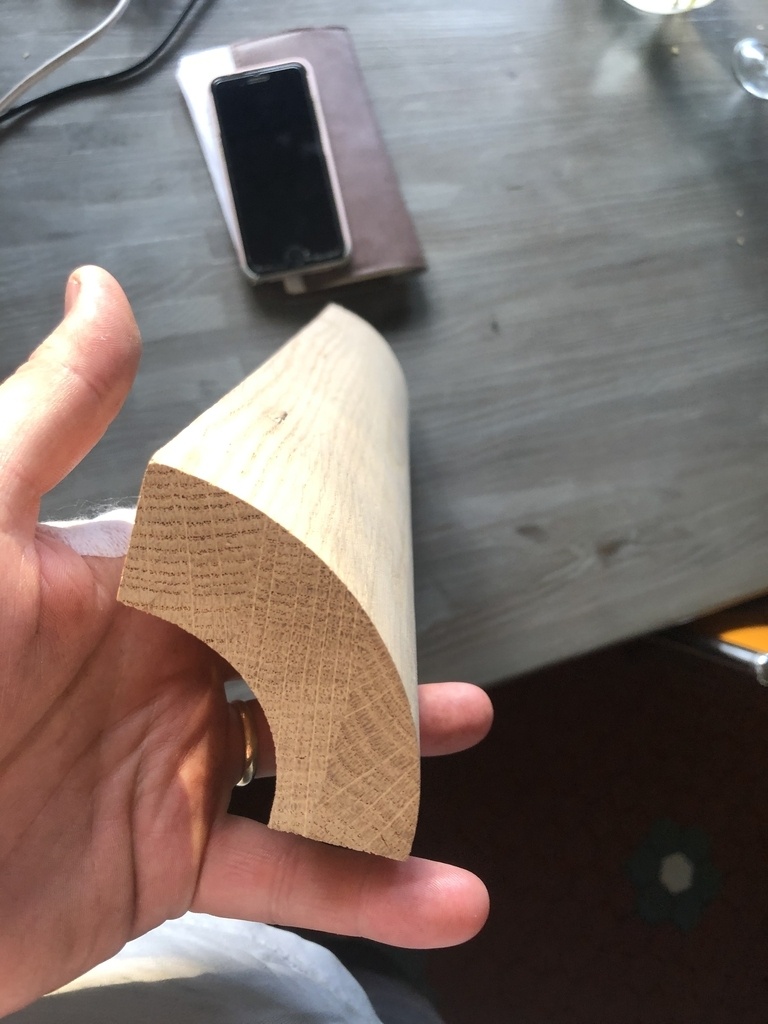

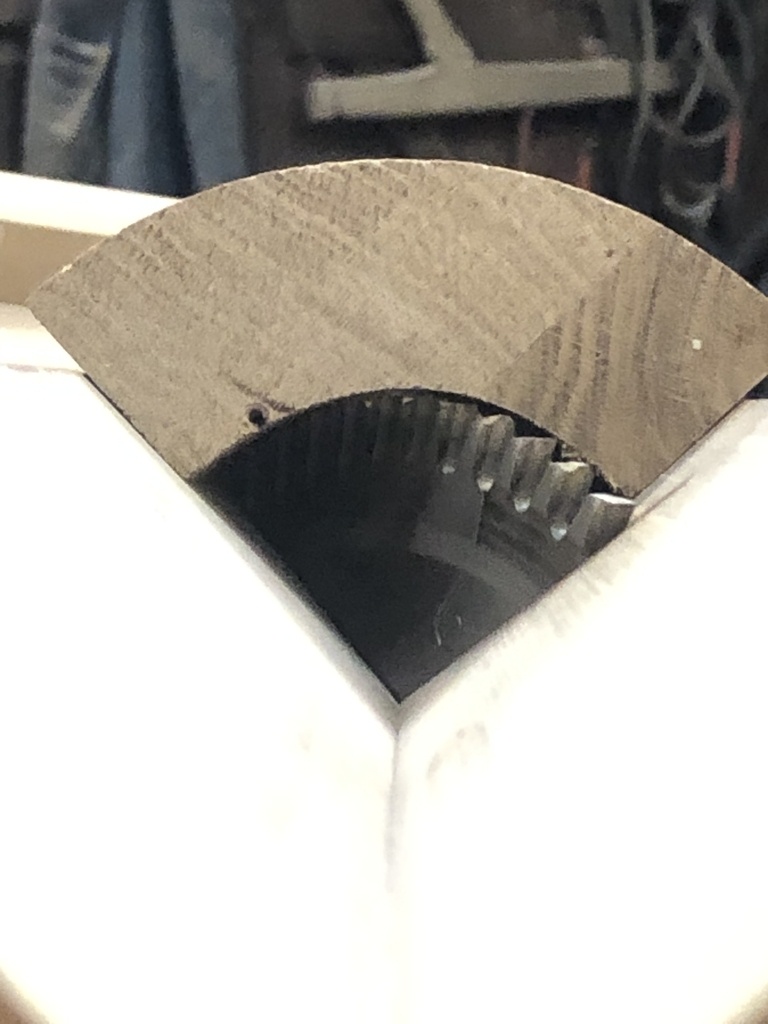

Pour la courbe intérieur il a fallu y aller à tâtons pour trouver le bon positionnement, les joues de mon guide n’étant pas parfaitement à 45degrés je pouvais un peu tricher en appuyant ma pièce un peu plus l’un ou l’autre des côtés et au pied à coulisse mesurer l’épaisseur à plusieurs endroits jusqu’à obtenir une courbe interne assez parallèle pour satisfaire l’œil
S’en suis un ponçage très plaisant
Ensuite création de panneaux en chêne avec fausse languette (les extrémités des plateaux n’allant pas être visibles)

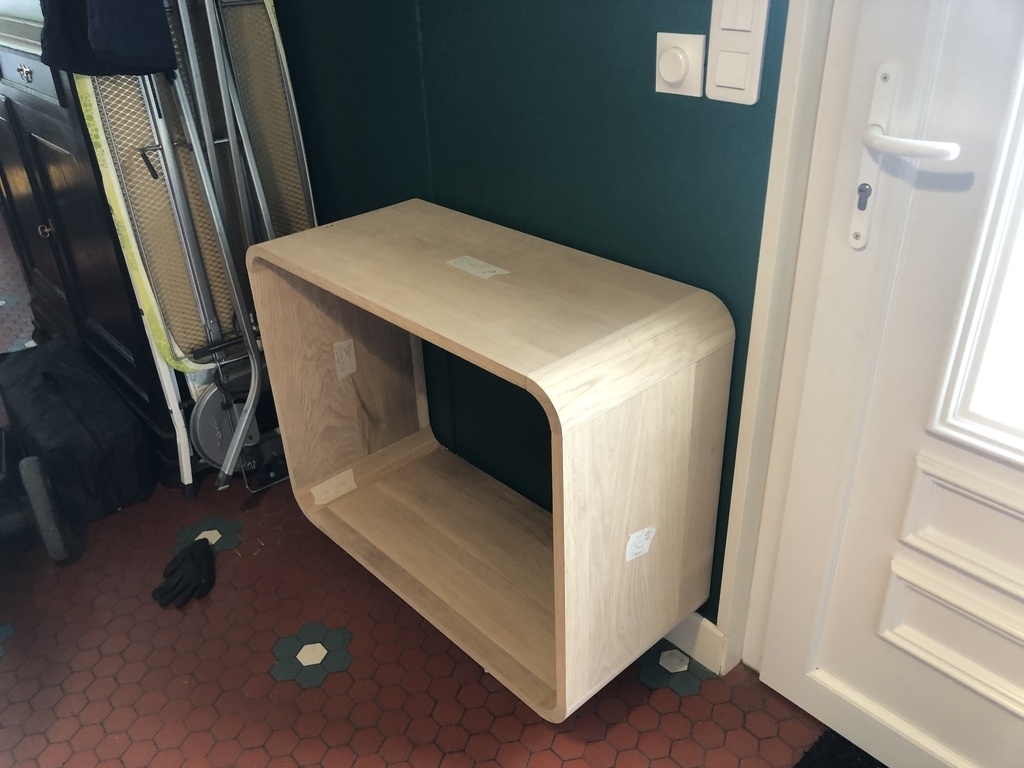

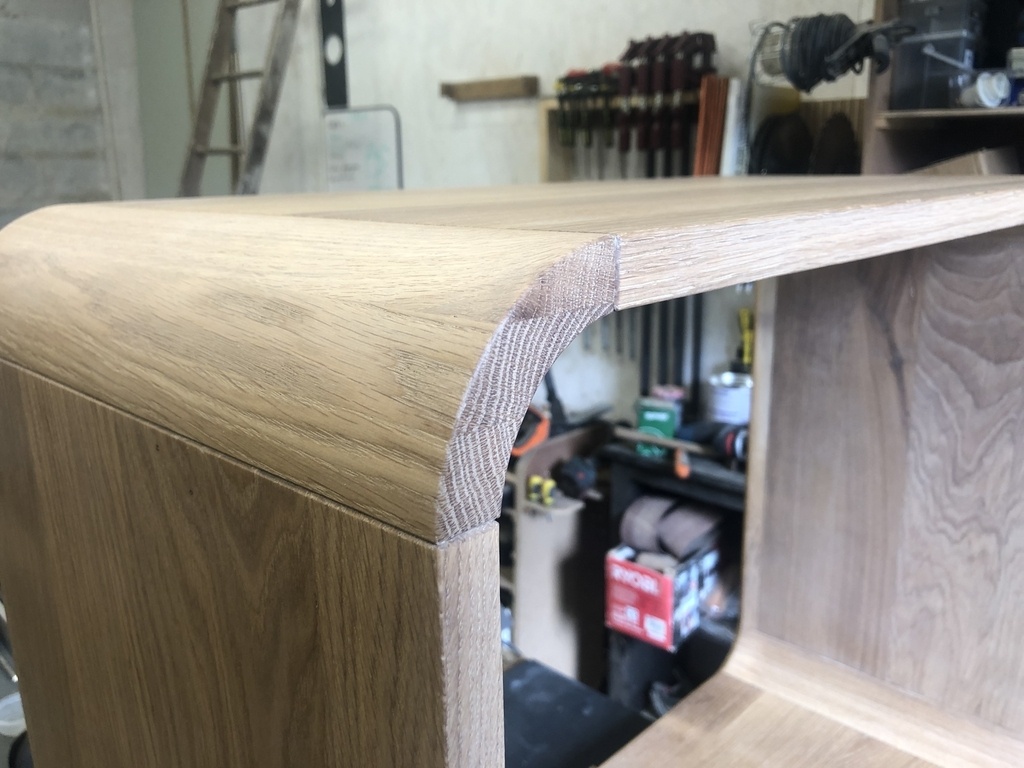

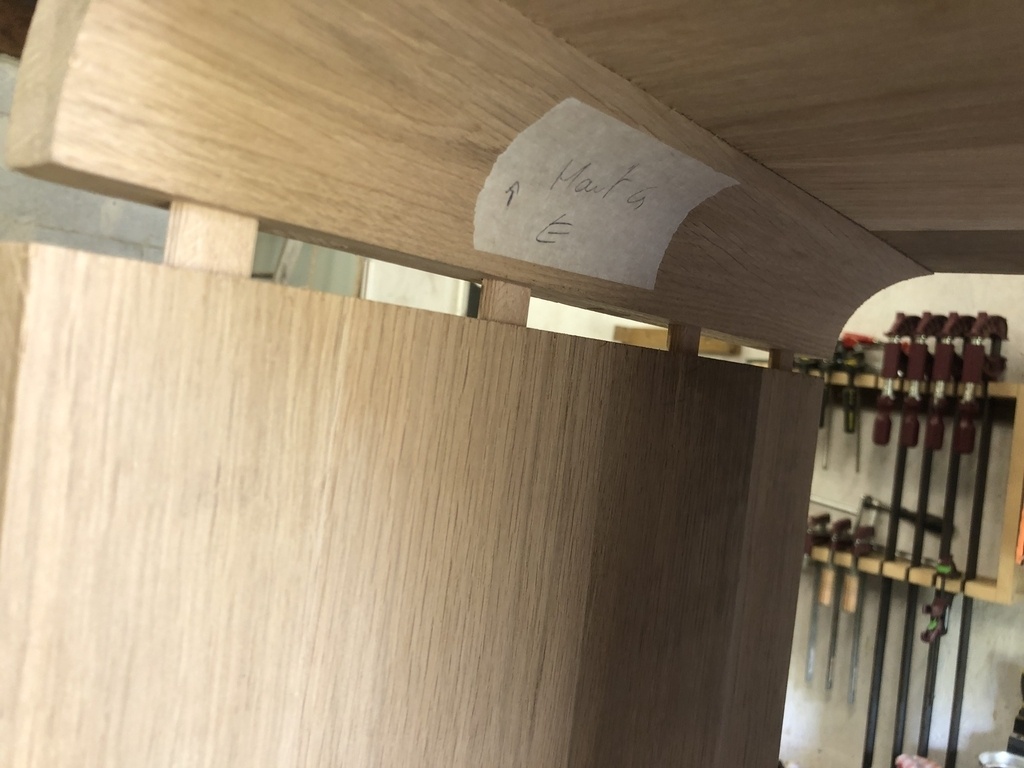

Union des coins et des plateaux avec des dominos.

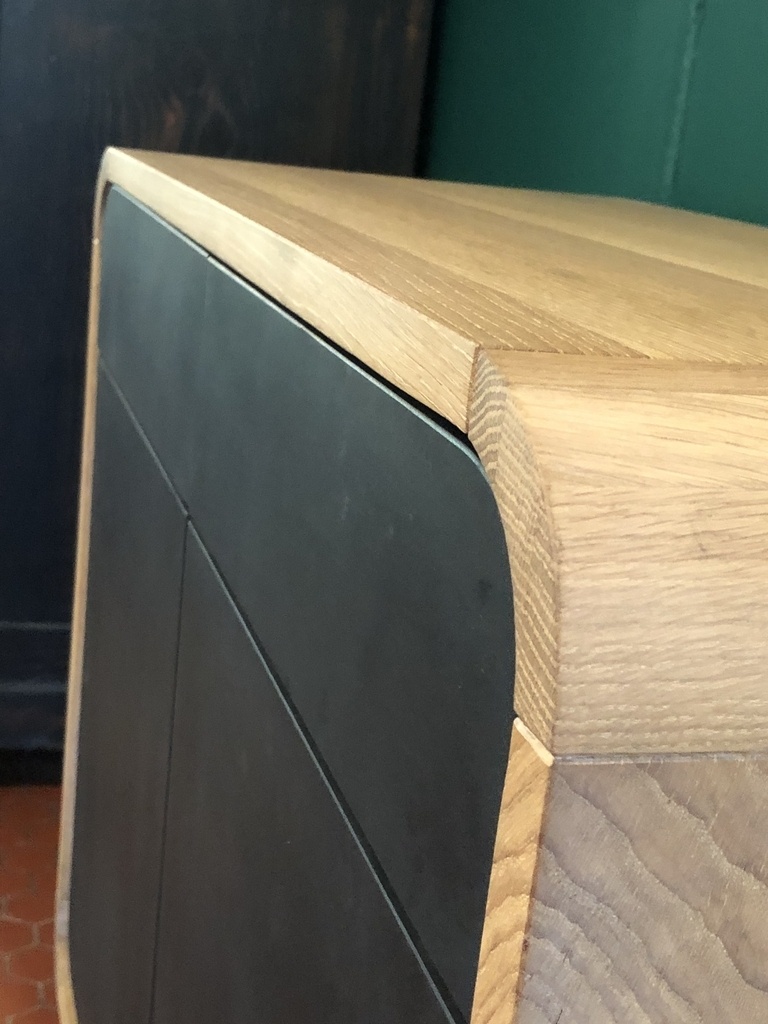

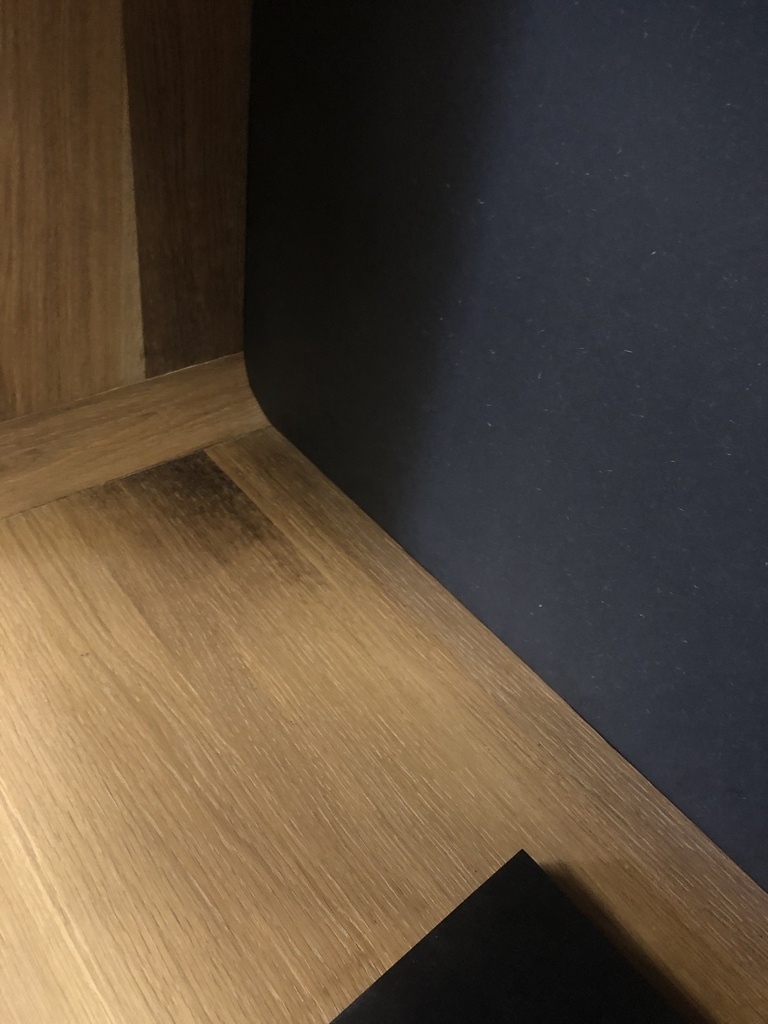

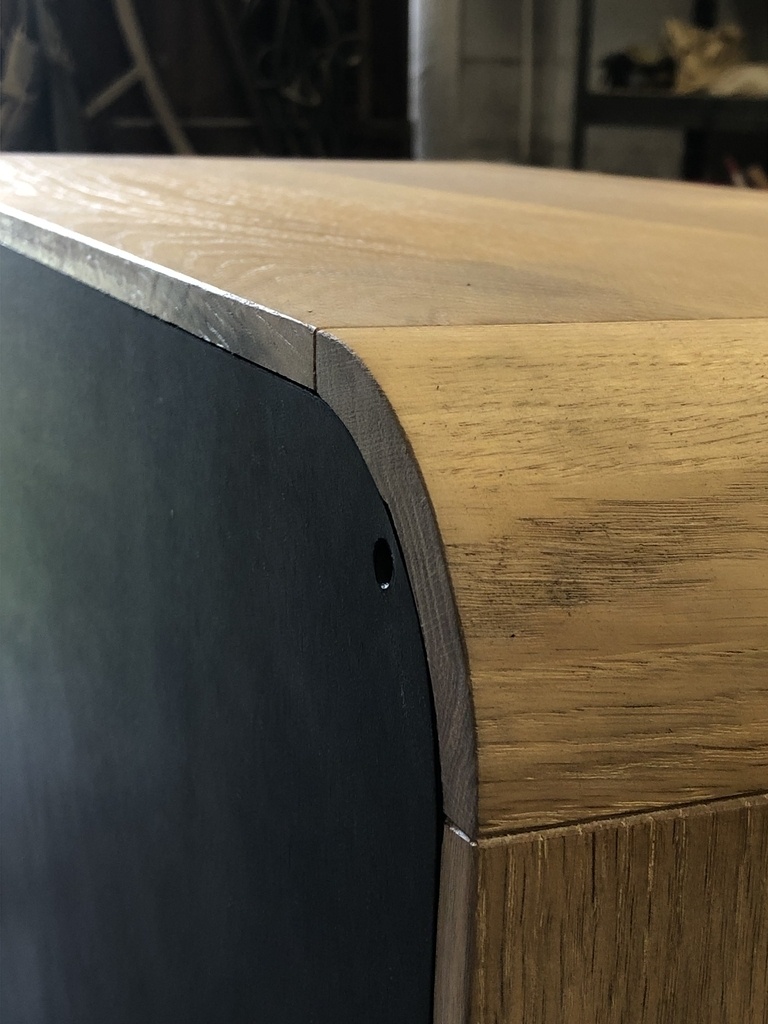

Les joints de colle étant en bois de fil/bois de bout, il sera très visible et je suppose qu’ils travailleront donc comme le chef j’ai préféré faire un petit chanfrein pour le souligner plutôt que d’essayer de le dissimuler au ponçage.

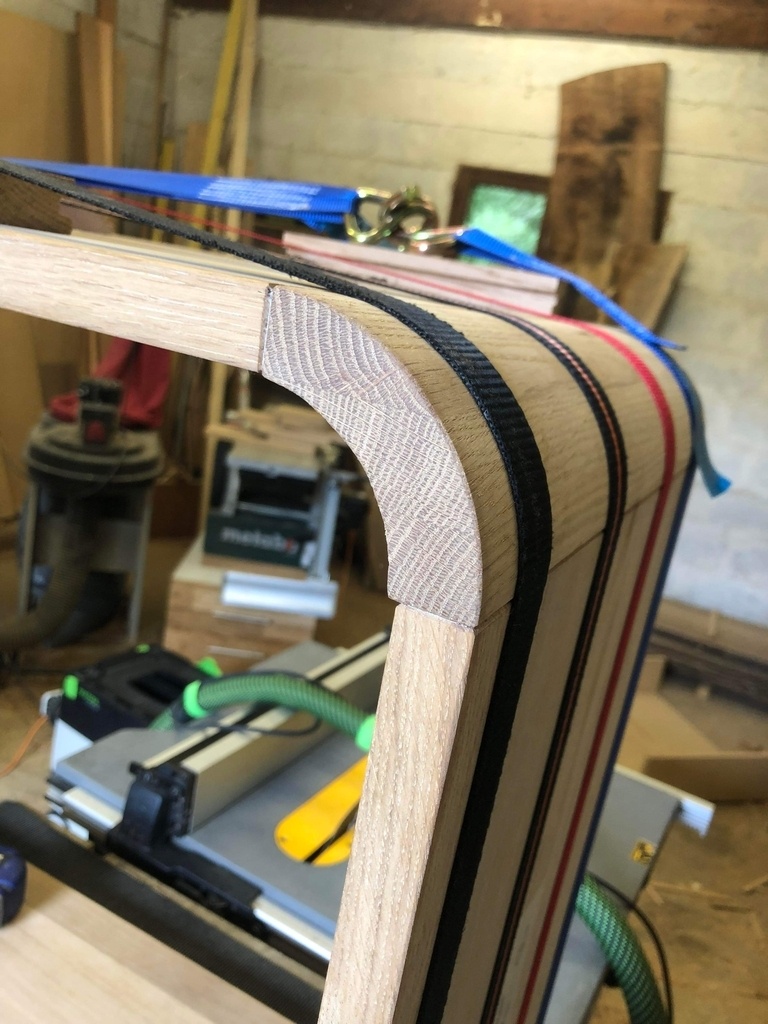

Pour le serrage c’est un régal, avec ces courbes j’ai pu encercler le caisson avec des sangles à cliquet, j’ai pu serrer très fort sans contraindre mes pièces d’une manière ou j’aurais pu les casser, pas de marque de serre joint, vraiment facile et agréable

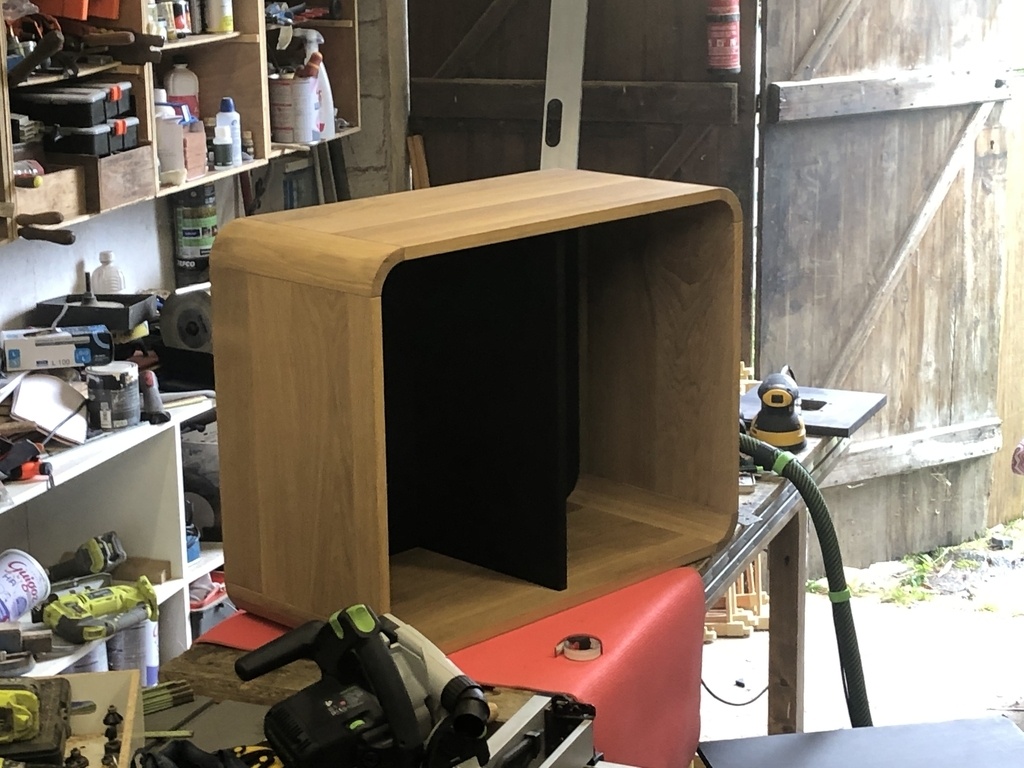

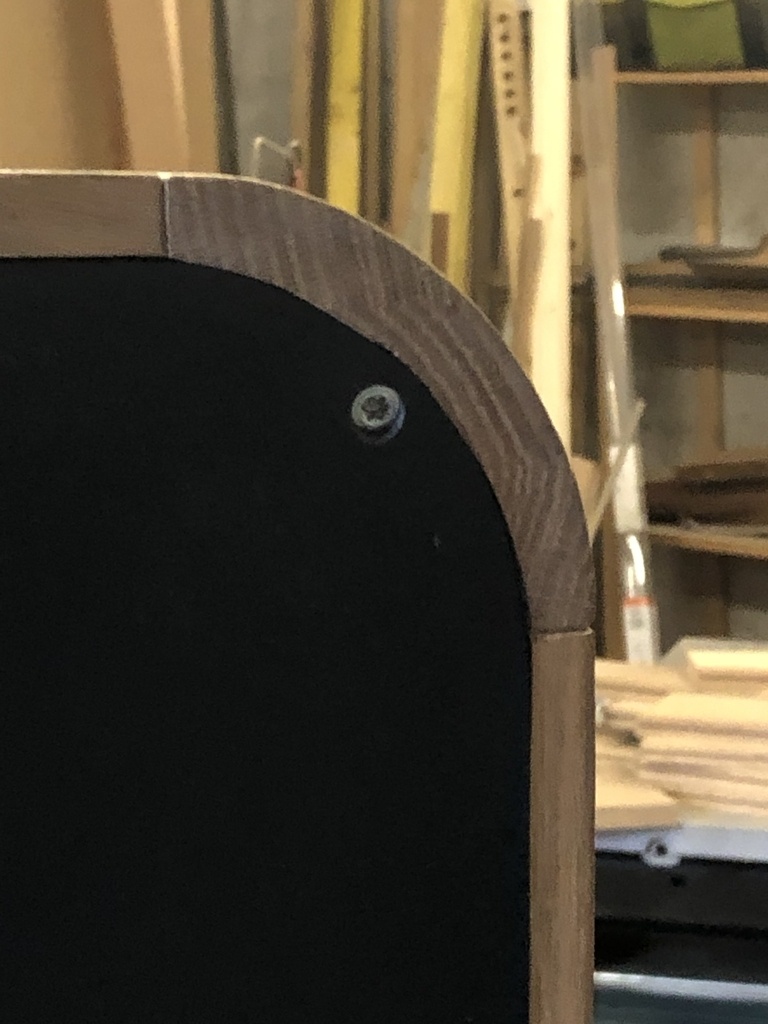

Réalisation d’une feuillure a l’arrière du caisson et incrustation d’un panneau de valchromat 8mm pour contreventer le caisson qui devient alors très rigide

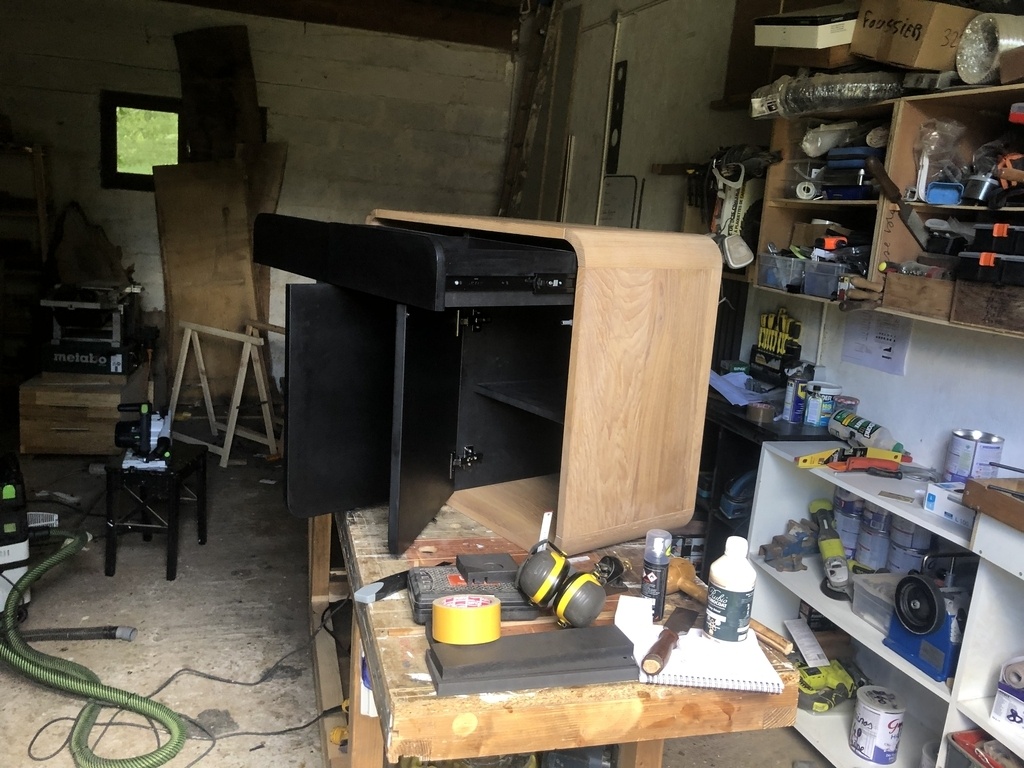

Pour la suite c’est très classique, création d’une façade encastrée (valchro 19) qui est ensuite découpée pour faire deux portes et deux façades de tiroir.
J’ai voulu me passer de poignées et ai donc ajouté 4 petits poussoirs pour ouvrir tiroir et portes.

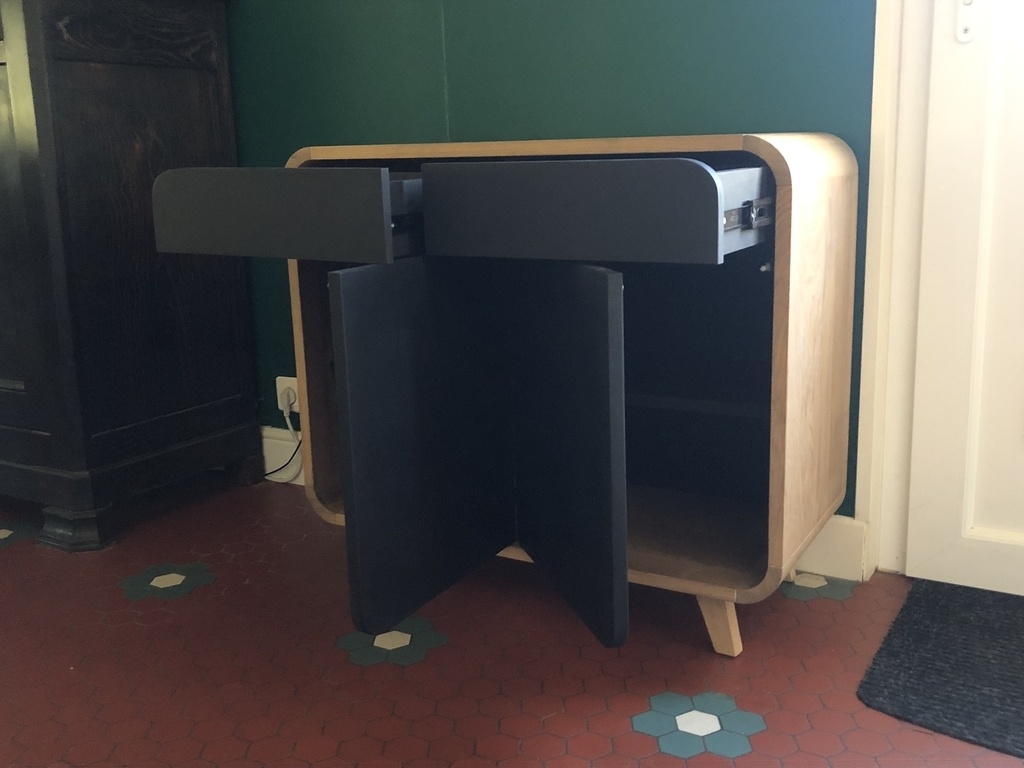

Pour les portes j’aurais voulu avoir les charnières de l’autre côté (sur le caisson plutôt que sur le séparateur central) mais voulant encastrer la porte (en retrait de 5mm) je me suis dit que le bas de la courbe de la porte allait nécessairement venir faire des bisous au chant du caisson dans sa courbe basse … je n’ai pas testé (le meuble était trop avancé pour risquer des trous de charnière en sus et le valchro est trop onéreux pour jouer a risquer de devoir changer
et puis ça lui donne un petit style ces portes papillon

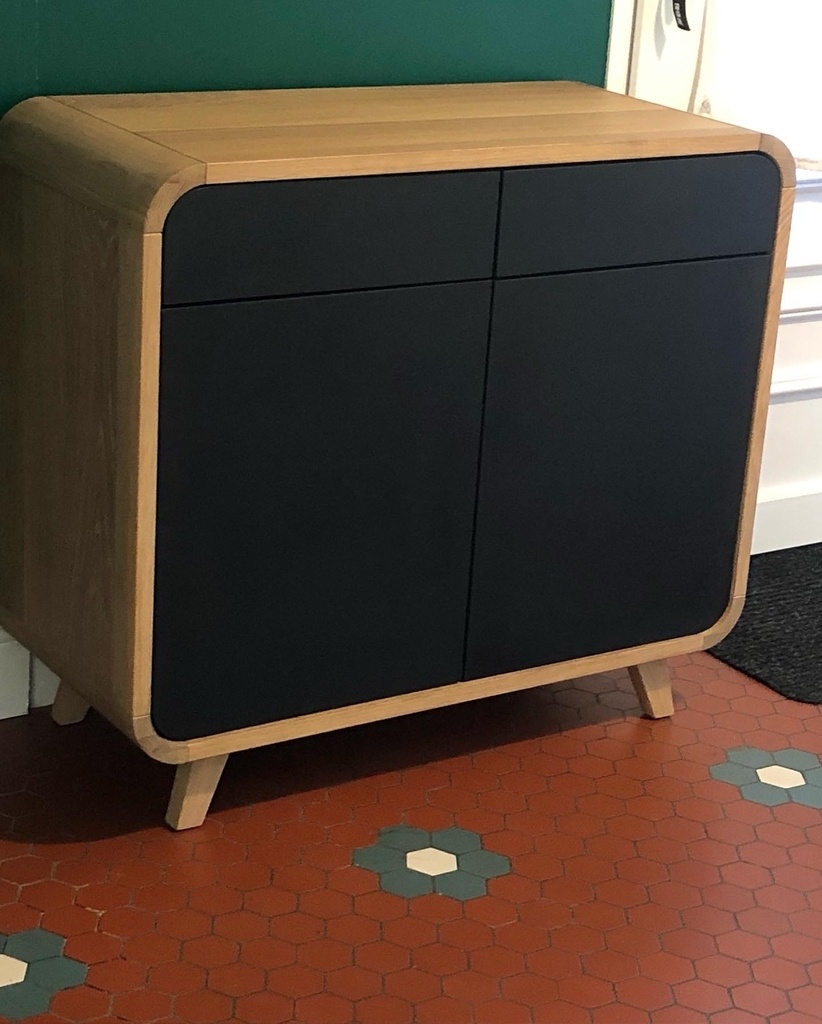

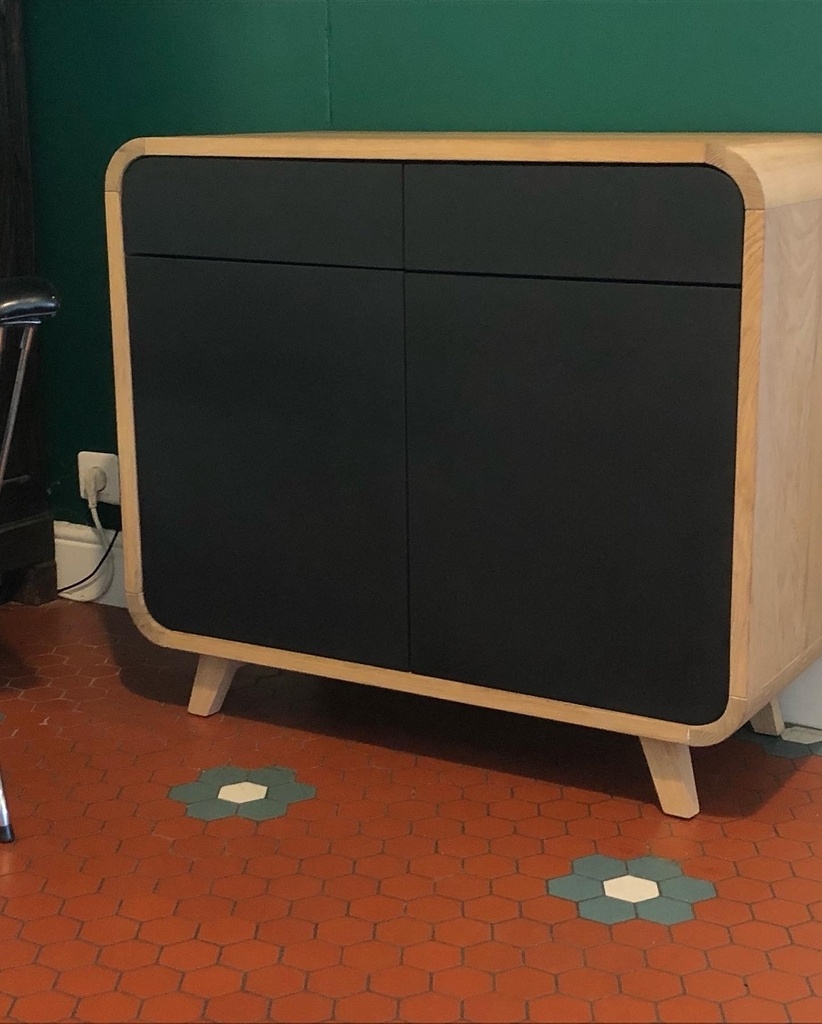

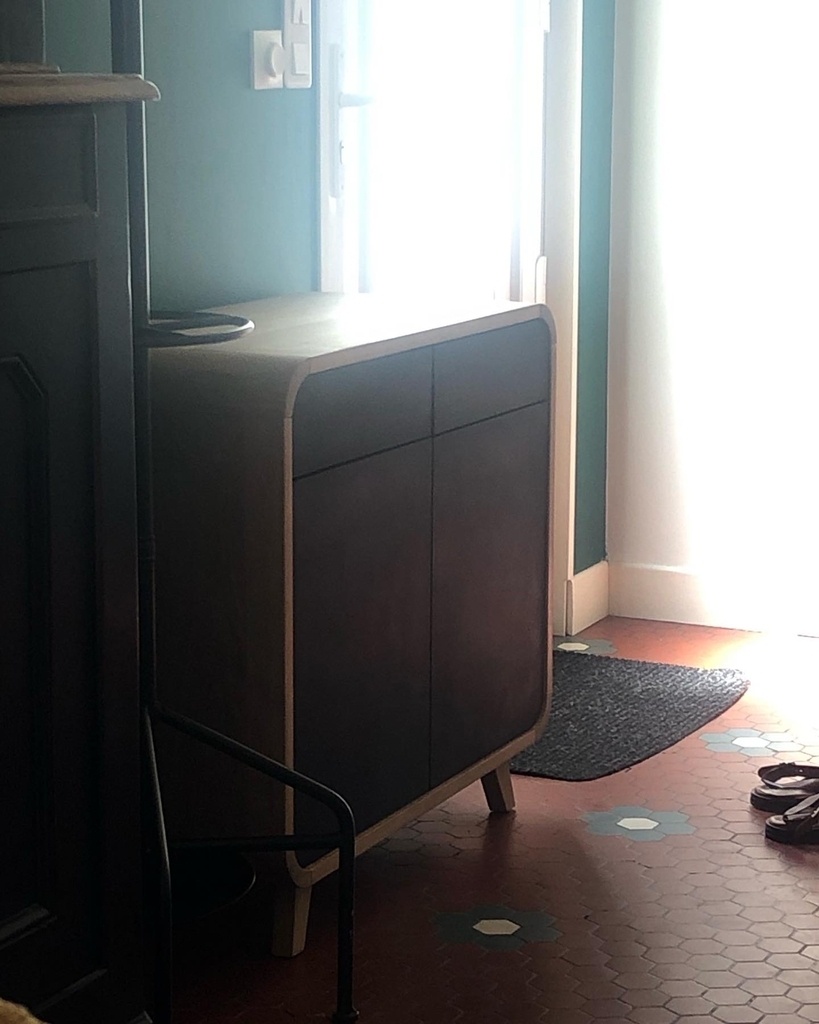

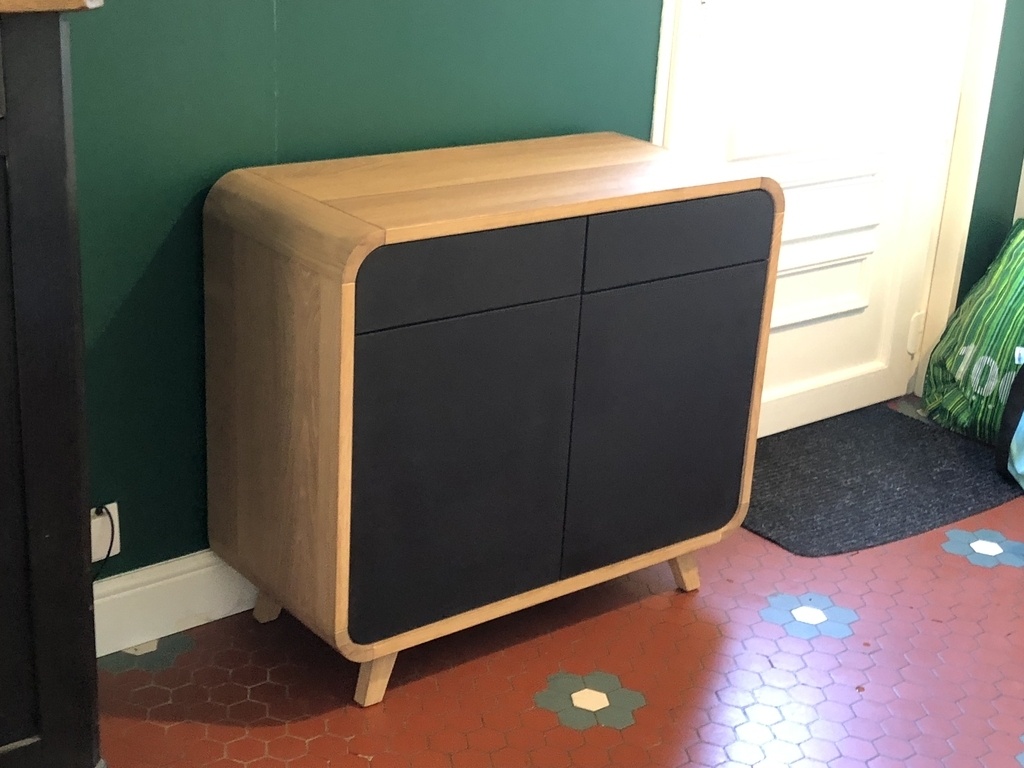

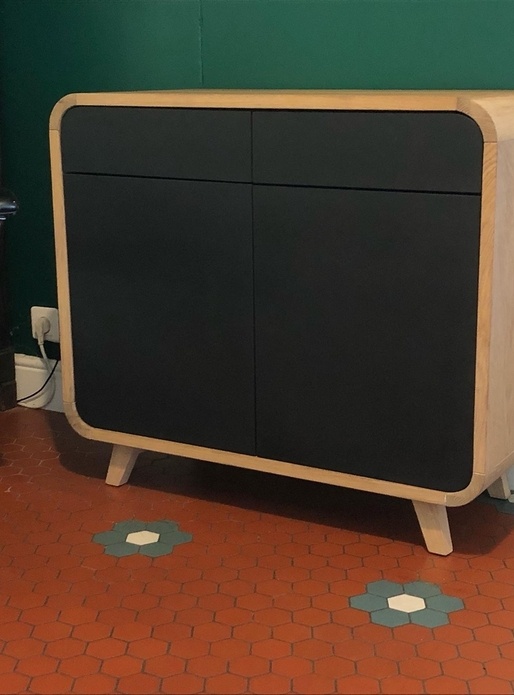

Restait à faire un piétement, ici dans un look un peu scandinave, je trouve que l’ensemble rappel un peu les vieilles télé des années 50, j’aime bien.
Pour la finition je suis parti sur du Rubio soupçon de blanc sur le chêne (primaire à tanins, préparateur intérieur, oil+2C, métalisant ) et transparent sur le valchromat
Publications associées
Licence
Discussions
très chouette et les coins arrondis lui donnent une bonne tête bien sympa
Le mélange bois et noir, ya pas à chier, j'aime bien même si on en voit de plus en plus partout...
Pas mieux
.
super boulot !
Très joli ! Quel assemblage pour le piétement ?
Le piétement a été un des plus gros casse tête en terme de designe et finalement celui fait le plus à la va vite sans plan … les pieds vont par deux (droite et gauche) ils sont dominotés à une traverse (pour le pied arrière j’ai ajouté une grosse vis qui me traverse histoire de bien verrouiller l’ensemble) et la traverse est vissée sous le caisson.
Ils ont leur forme en dérive à droite et gauche mais aussi un léger angle vers l’extérieur (4 ou 5 degrés)
Je ne sais pas trop quoi te dire de plus ;-)
Super merci !
Je suis en cours de réalisation d'une table a langer avec des similarités de design, et j'hésite entre un cadre de traverses simples, ou des traverses qui se croisent avec assemblage mi-bois en croix (manque de vocabulaire, surtout en francais
).
Avec un assemblage a enfourchement d'angle surement, pour m'entrainer car je trouve ca joli (sauf si bébé arrive plus tot que prevu !)
BRAVOT
Super boulot et très bon rendu ! Elle a de la gueule cette petite commode !
Superbe. Peut etre pour les portes tu aurai pu mettre des charnières qui sortent plus la porte, celles de 165° auraient peut etre fait l'affaire.
Très beau boulot, et qui a dû être plaisant à réaliser...
Bravo, ça a de la gueule.
même, si toi, tu exagère les défauts , parce que tu en as chier....
le résultat est bon, je suis persuadé qu'avec des machines plus performantes tu serai au top.
