Jouons de la guimbarde (presque gratuite)


Quand on a besoin d'un bon outil qui coûte un bras, on prend des chutes, des morceaux de fer inutilisés. On sort quelques outils. On réfléchis 2 minutes. Accessoirement on fait un dessin. Et on va dans l'atelier.

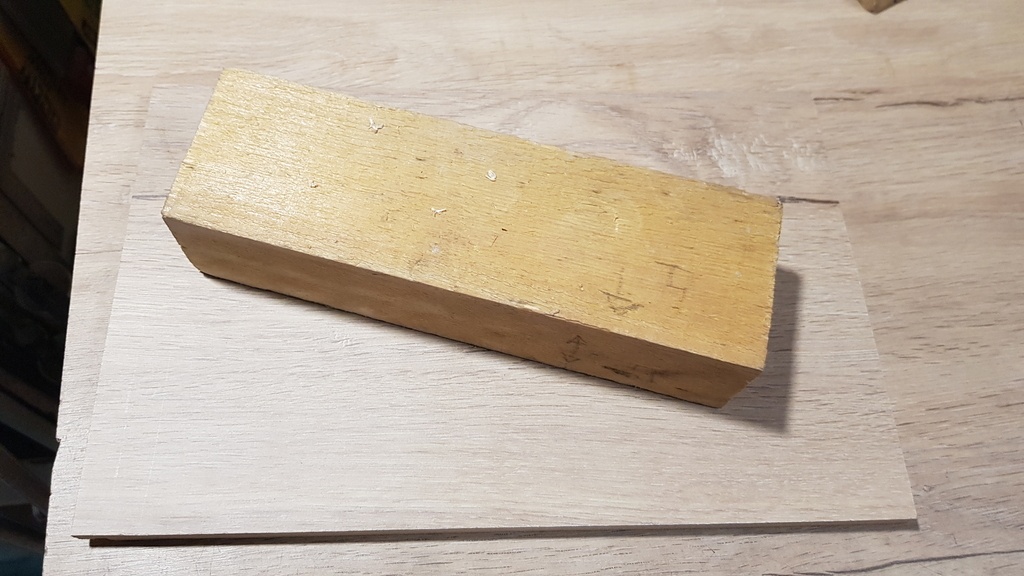

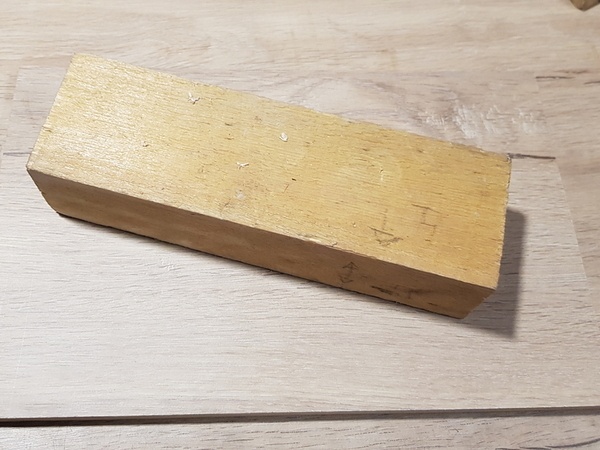

1ere étape les chutes. Ça tombe bien, un reste de plancher flottant, ça glissera suffisamment. Un bout de chevron, bon c'est pas du bois dur mais j'ai que ça...

Oui, presque gratuite parce que c’est des chutes, mais pour les avoir il faut peut-être payer un peu...

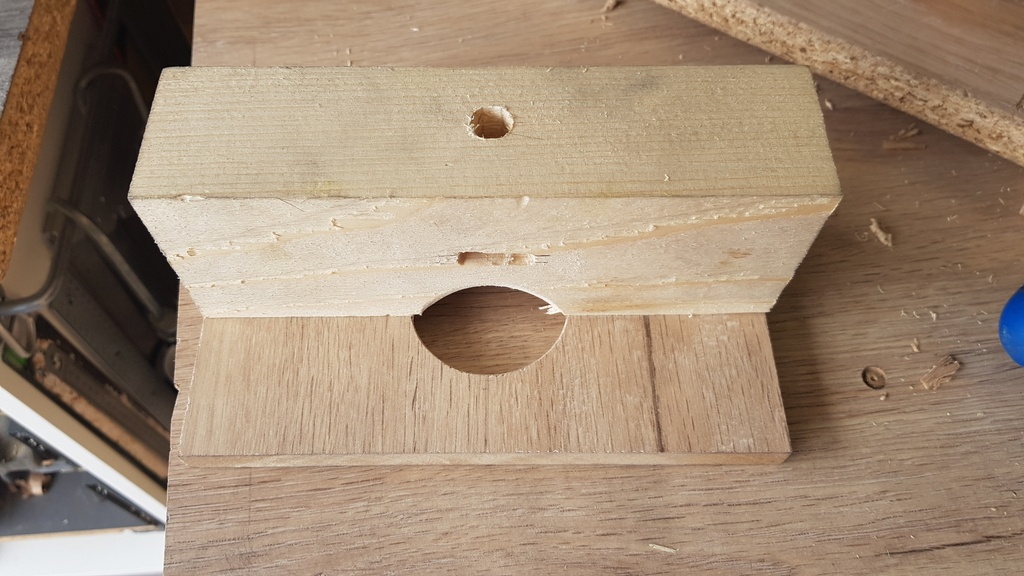

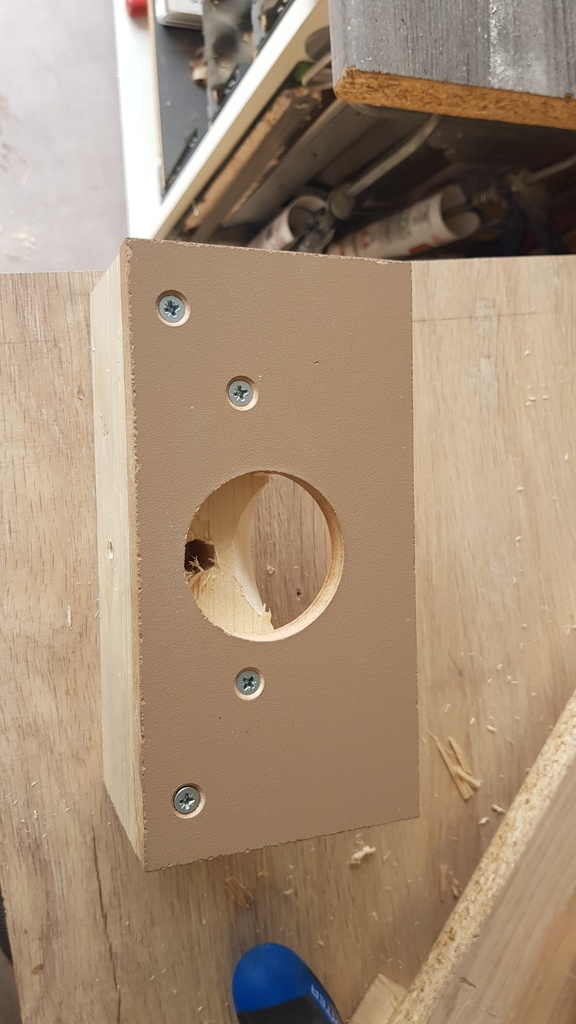

2 coupes plus tard, 2 ou 3 trous, 2 vis, un gros trou à la scie cloche, et la forme générale est la.

Yep, ça sera rustique.

Un petit tour dans les fonds de tiroirs pour trouver une ou deux clés à Hélène ou Halen, au choix.

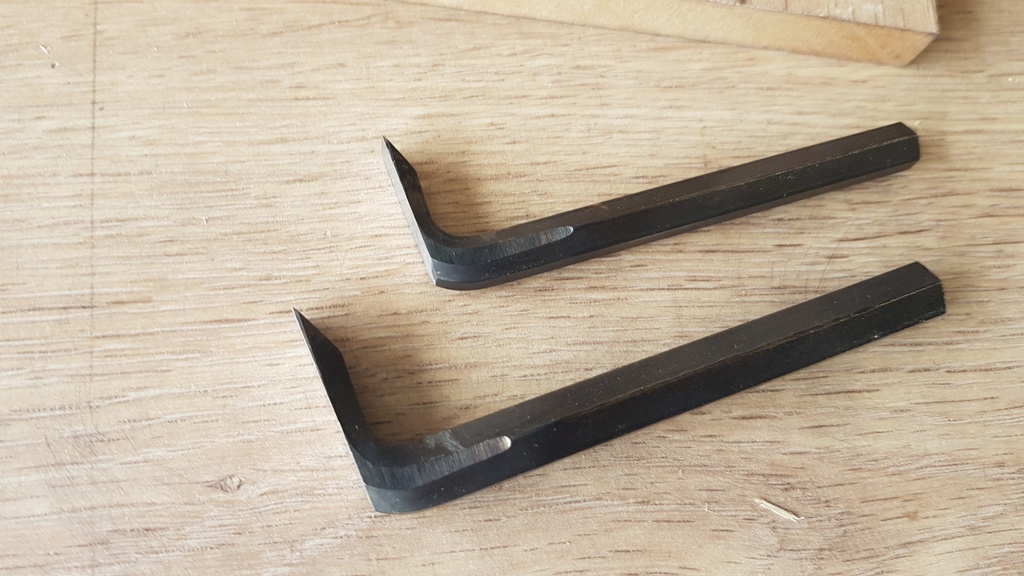

Une bonne séance de meulage. Il faut y aller tranquille.

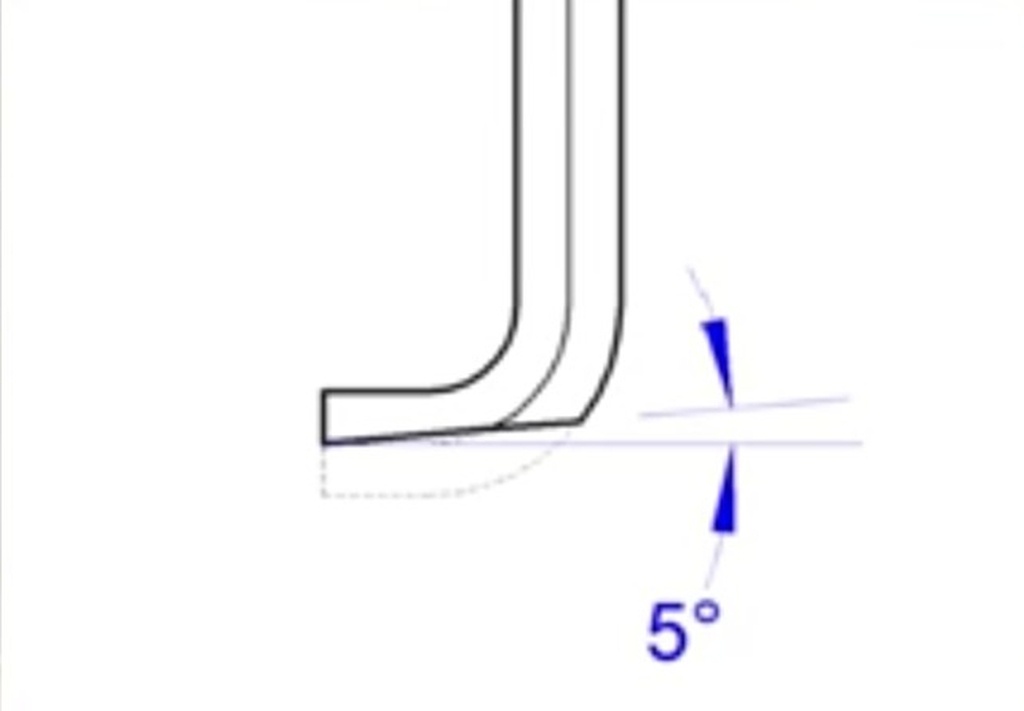

L’angle sous le talon est de 5 degrés

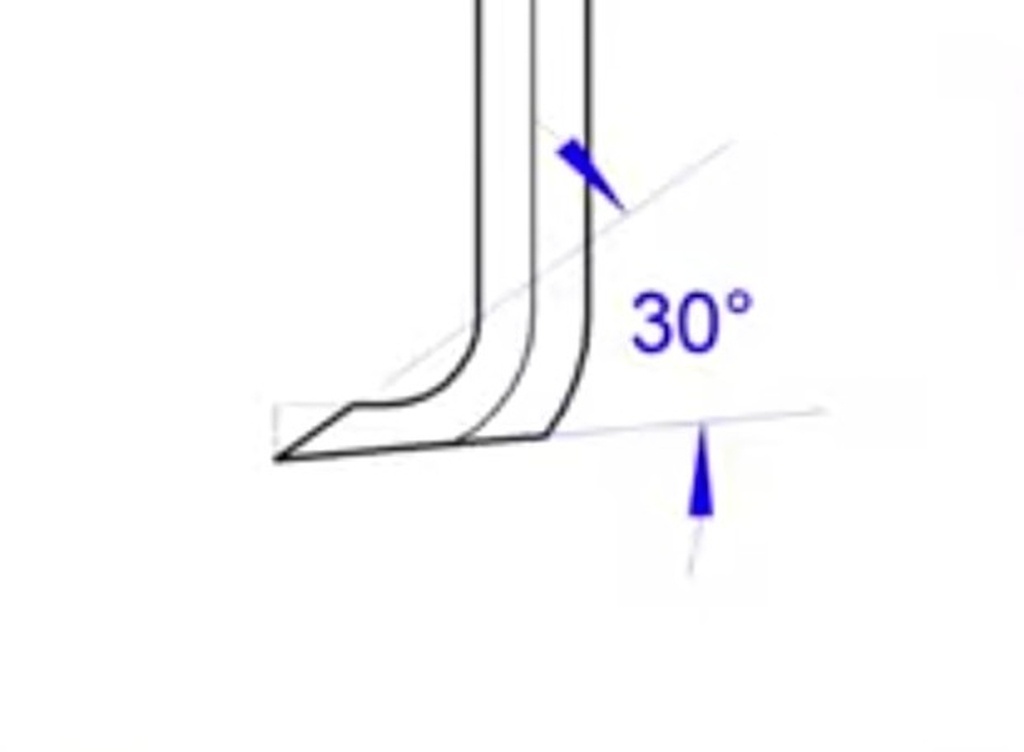

L’angle du chanfrein par rapport au dessous du talon préconisé est de 30°

Mais c'est un peu trop raide à mon goût. Je l’ai passé à 24°. Oui être précis à 1° près à main levée sur le touret. 23 / 24 ° c'est parfait.
Les essais me le confirmeront. Donc 24° c'est tout bon.

Ho, il faut pas oublier de rectifier les côtes sinon ça risque de coincer a l’usage.

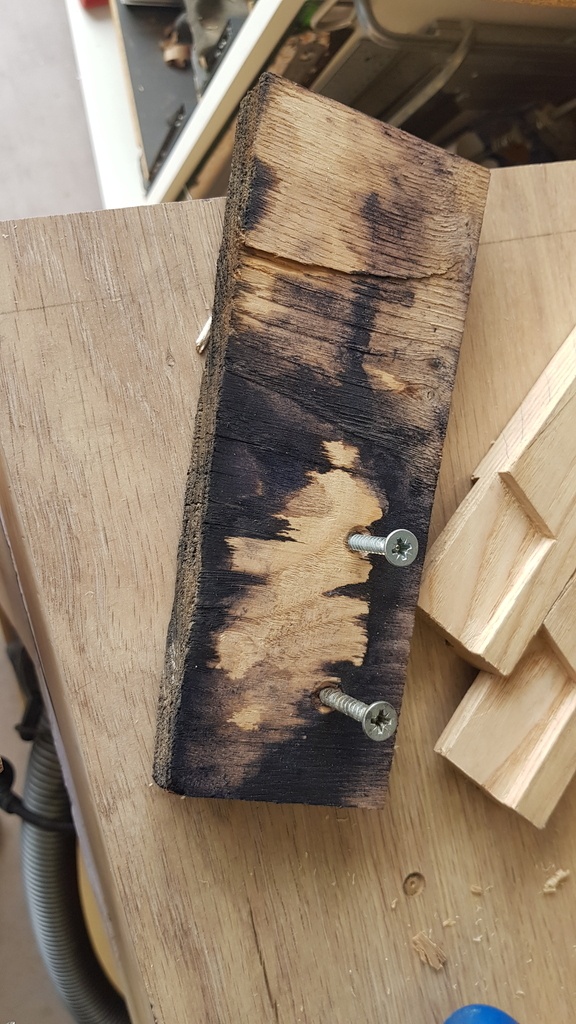

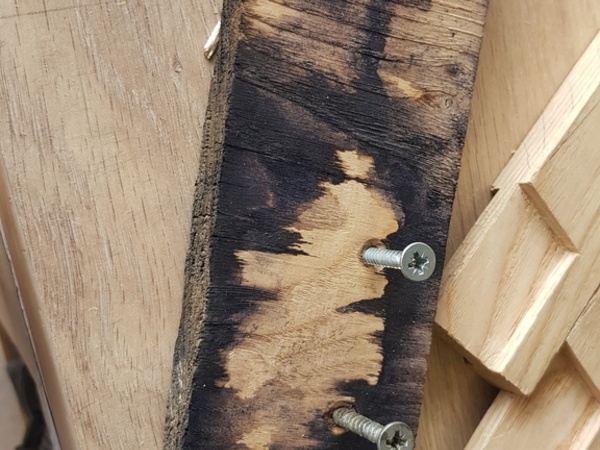

Au passage, mon martir en châtaignier m'a prouvé qu'il y a du tanin, beaucoup de tanin...
A se demander si c'est pas de l’ébène européen...

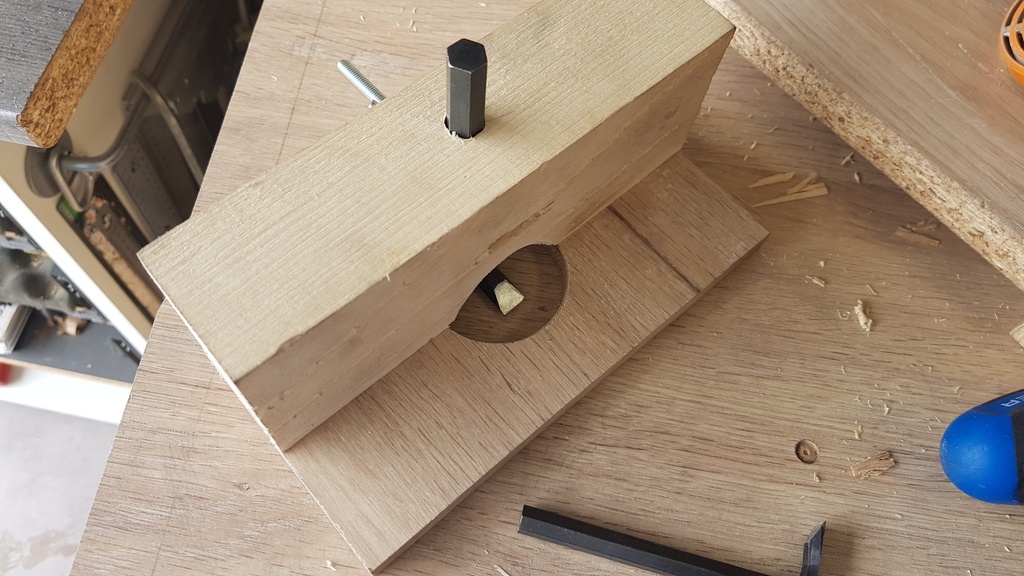

Sinon assemblage a blanc, insertion de la clé, on serre un peu et test.

Rustique j’ai dis...

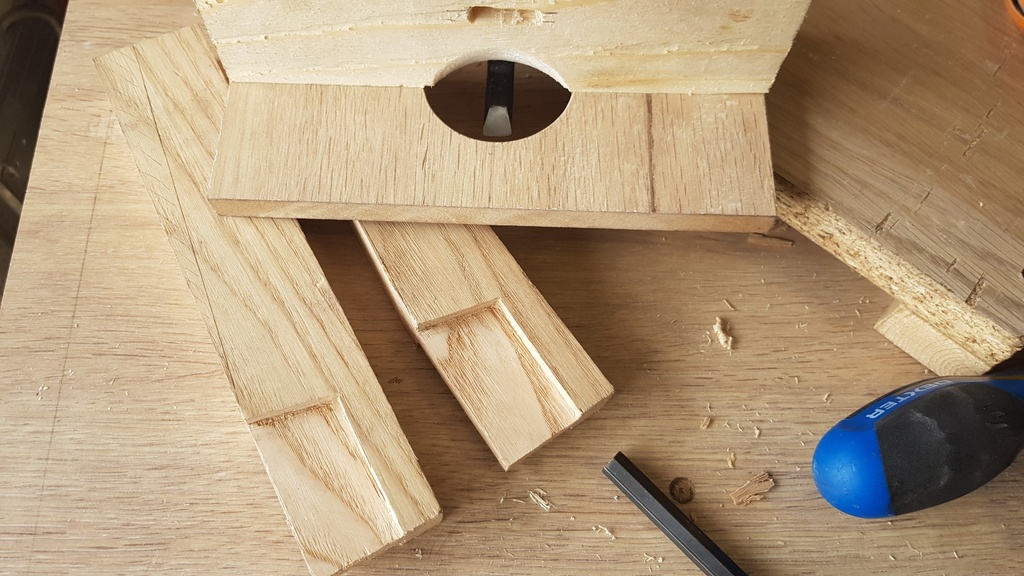

He ben, pour un premier jet, j’en suis pantois. L’état de surface obtenu
est tout simplement magnifique. En y allant par petite tranche, ça coupe comme dans du beurre.

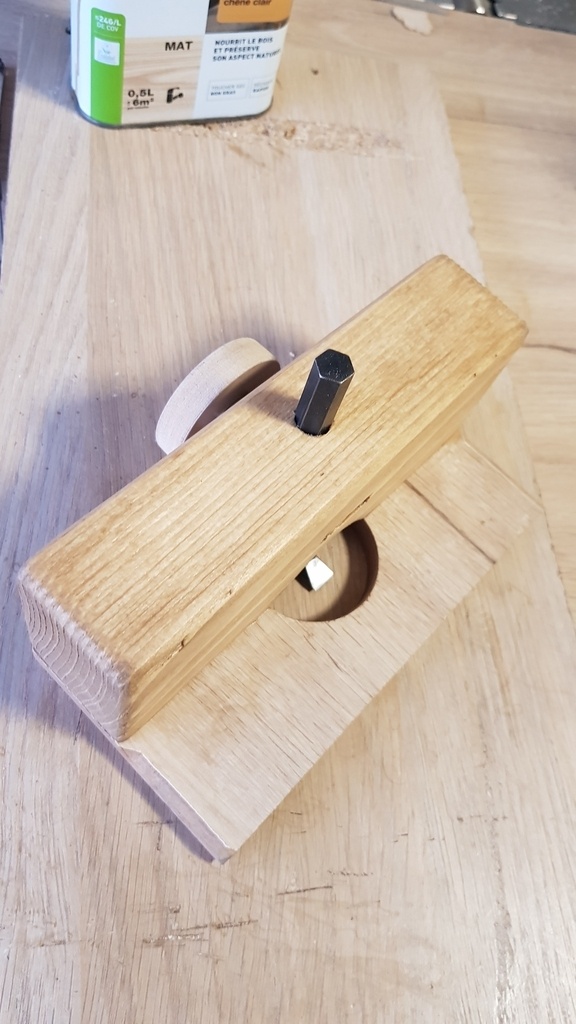

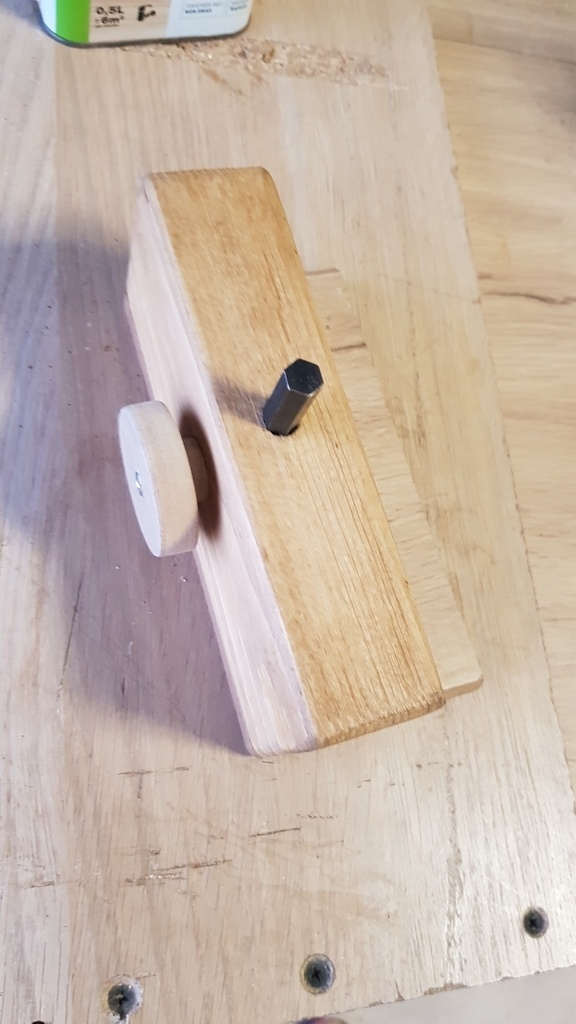

Un petit coup d’affleureuse pour arrondir les angles, un peu de ponçage, une ou deux couches de protection. Couper la vis à la longueur, se servir de la chutes de la scie cloche pour faire le bouton de serrage.

Et vila, une belle économie de faite. Un bel outil. Et le plaisir de pouvoir dire, c'est moi que je l'ai fait...

Et plus haut vous avez du remarquer qu'il y avait 2 clé, une de 10mm l'autre de 8mm, la 8 reste malgré tout bien bloquée par la vis de serrage.
Nickel, pas besoin de faire un 2e support...


Discussions

Thefluide a publié la création "Jouons de la guimbarde (presque gratuite)".
il y a 1 an
AvecUnBoutDeBois

Super ! Merci pour le partage

dependancesbois

Rustique et zefficace ! 👍

Raspitef - Homemade TeleBass

Sympa !

JB4WOOD

Tu ne te serviras jamais autant de cette clé halen ! Merci du partage.

Chatongris

Simple et efficace. Sans fioriture. Un outil qui ne restera pas en vitrine mais qui n'a pas peur du labeur. J'adore !

6oaboie
( Modifié )

Bravo pour l'outil maison !
Une petite question , je ne comprends pas comment tu sers la clé alène sur l'outil ? Et cette petite mortaise que l'on voie devant ?
Cdt
Philippe

Thefluide

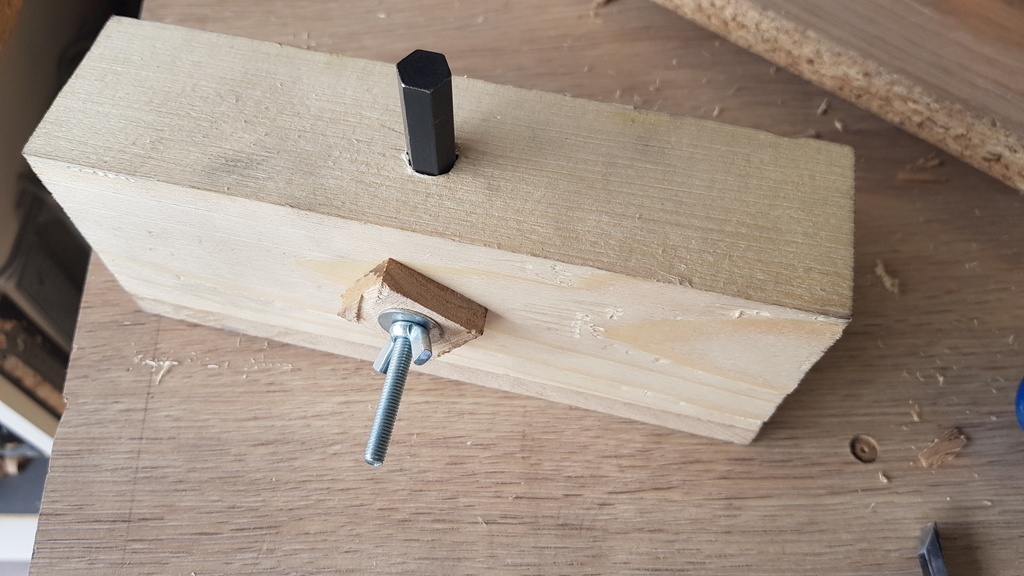

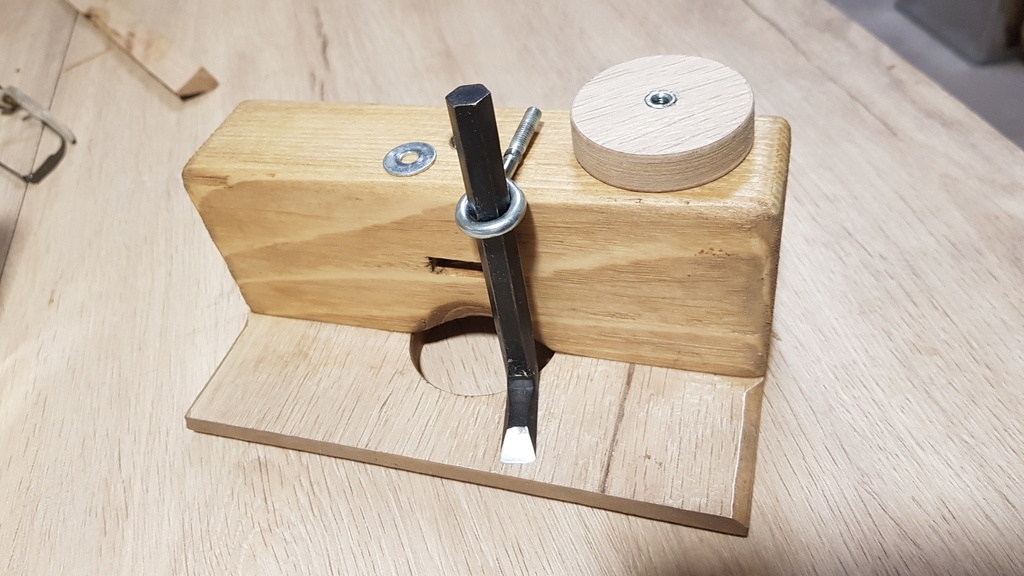

Simple, c'est une récupération d’une vis crochet avec anneau qui est vissé dans les plafonniers (pour suspendreles lustres). D’ou la fente (mortaise) sur la face avant. En plus c'est pile poil le bon diamètre, même pas besoin de limer quelque chose.
Vila l’illustration. 🙂

6oaboie

Oh oui vraiment tout simple mais il fallait y penser !!!
Bravo à vous
Quand j'aurais le temps je m'en ferais une !!!

Rififi

Joli 😙

Ara
( Modifié )

Allen, Thefluide Allen la clé, qui est le nom de la marque d'origine !

CyrilD
( Modifié )

Merci pour le partage : ca a l'air plus simple que je ne l'aurai cru (vu que j'ai deux mains gauches 😔 )
A tenter donc !!

Thefluide

Ça tombe bien, je suis gaucher, donc tu devrais réussir toi aussi. 🤣

MENFRA

J'adore 👍

Guillaumecoupe

Alors là, merci beaucoup. Un peu truc sympa à faire, pour du bon boulot. Bien trouver l'outil de coupe.

De l'air au bois

Superbe, complétement formidable, tu as le même tuto pour passer les journées à 36h ? ;-)

domi49

Attention à un point important, tout de même...
La clef Allen n'a pas été trempée, et n'est donc pas faite pour etre affûtée.

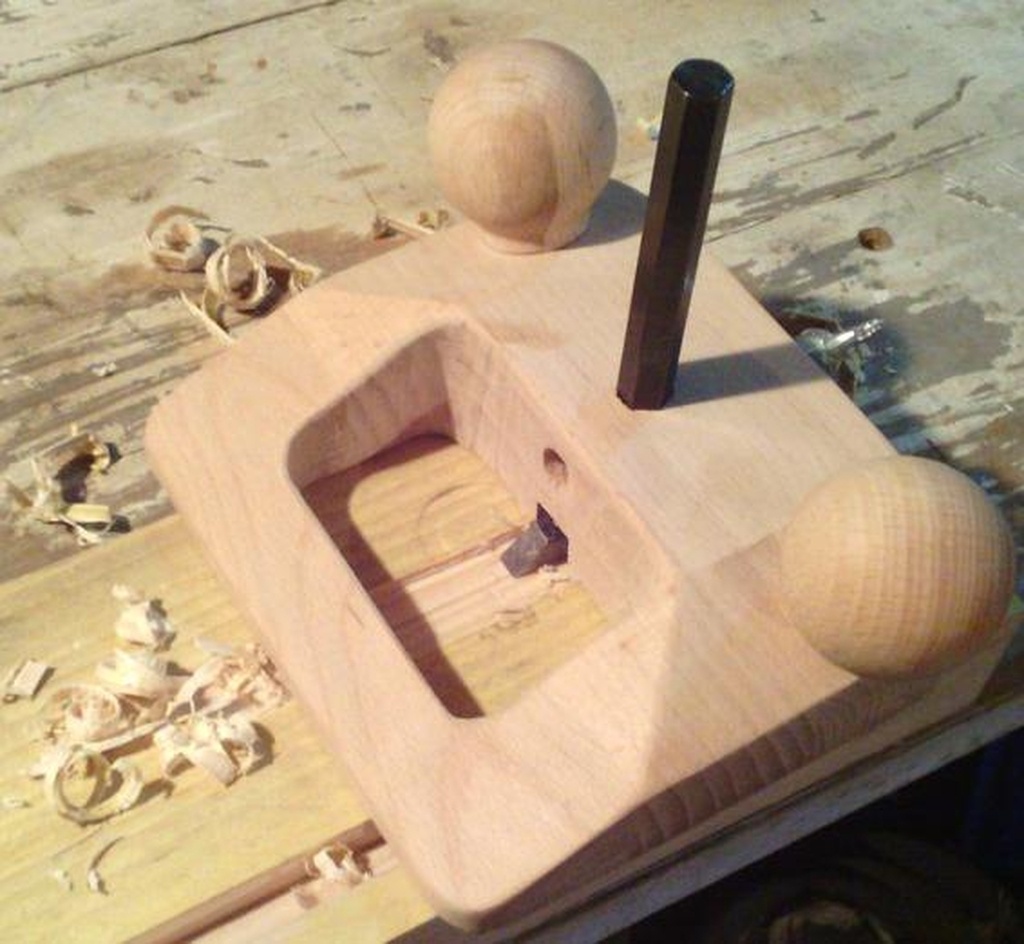

Je le sais, parce que j'ai déjà fabriqué une guimbarde sur le même principe il y a quelques années.
Et si ça dépanne bien en attendant de s'équiper d'une vraie guimbarde, il faut savoir que l'affûtage sur la clef Allen ne tient vraiment pas longtemps...

Thefluide
( Modifié )

Effectivement
Je ne l'ai pas décrit. Mais pour pouvoir faire un affutage qui tient, j'ai joué du chalumeau jusqu'à obtenir une jolie couleur rouge cerise. Et plongeons direct dans de l'huile. Et vila une nouvelle trempe.
Huile de friture dans mon cas. Puis pierre a affuter.

C'est une étape incontournable car même dans du pin, ça se désaffute direct.

Mais comme le métal a chauffer n'est pas important. C'est super rapide a faire.

stephhubert
( Modifié )

Merci ! j'aime beaucoup !
J'ai la chance d'avoir une guimbarde de chez Record qui doit être plus que centenaire, et c'est à chaque fois un plaisir de l'utiliser. Mais cet outil fait maison me plait beaucoup !
Bravo pour ton ingéniosité, et ton partage.
Merci !

Thefluide

Merci du compliment
