Rack à bois

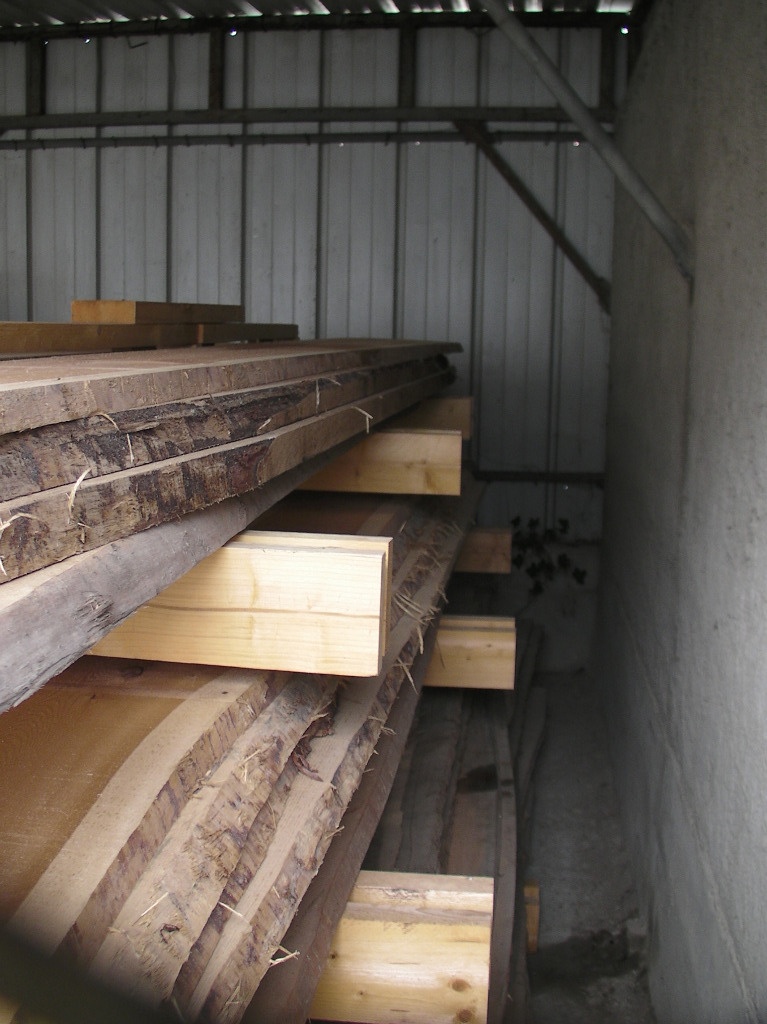

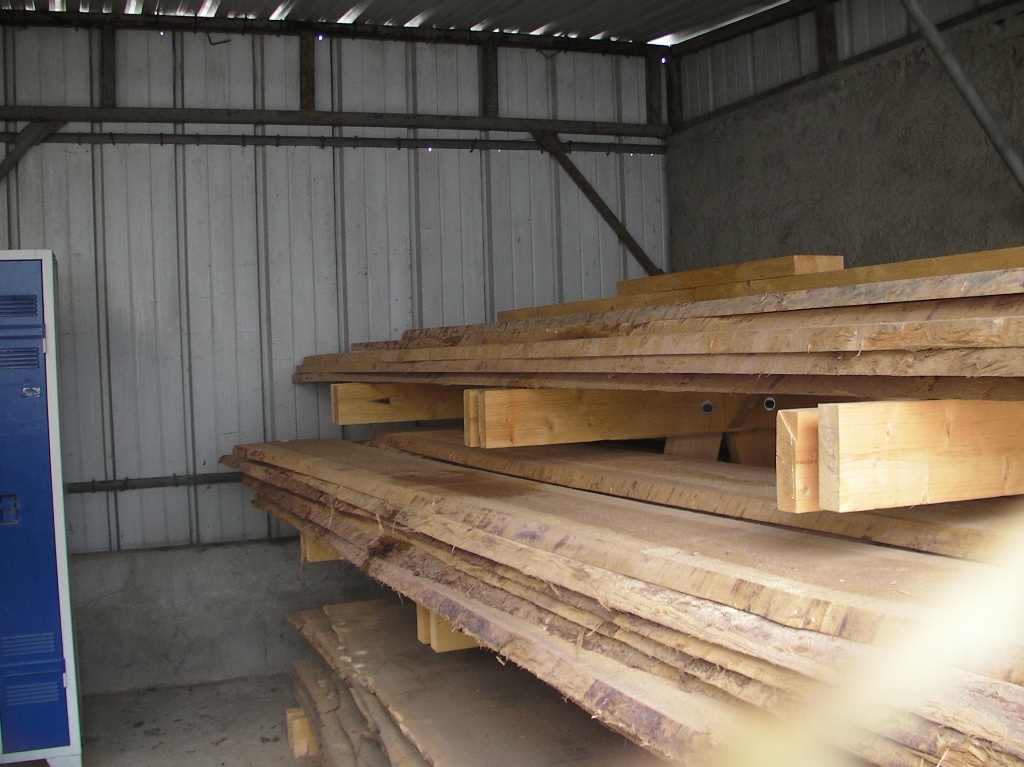

Réalisé pour stocker le bois sur mon lieu de travail.
Fait avec des élèves de 3° et 4°. Conception simple mais robuste.
on a pris des bastaings de chez "brico" pour le matériau. Pas toujours très droits mais c'est pas grave pour ce genre de projet.
En deux parties pour que ce soit installable sans prob une fois monté.

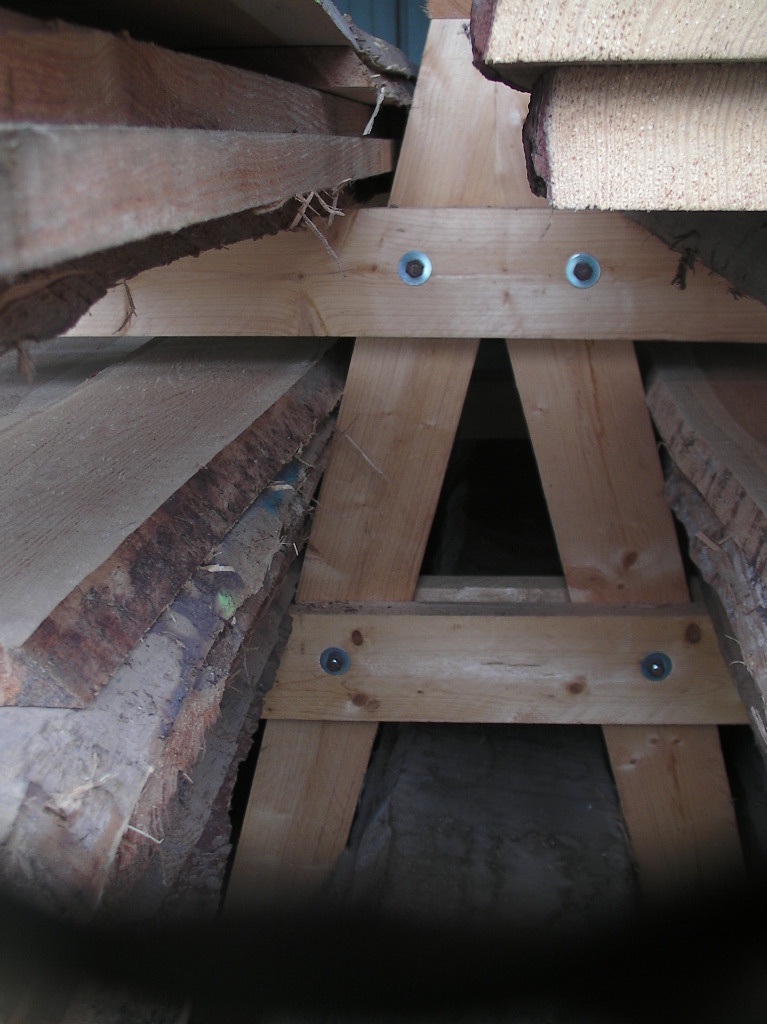

Par rapport au plan, j'ai rajouté une éclisse par dessus la traverse haute pour renforcer la liaison entre les deux morceaux.

Les tout est assemblé avec de la tige filetée de 12 mm, rondelles et boulons.

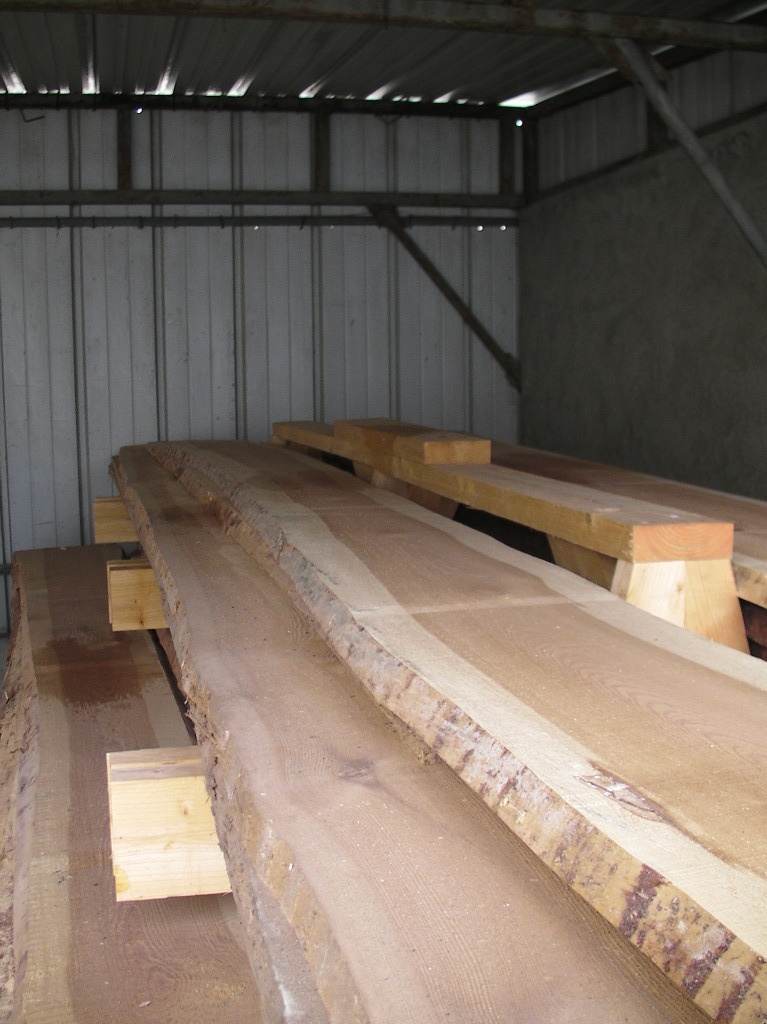

Ça supporte environ 2.5 à 3 m3 très bien et tout est accessible facilement.

Mis à jour

Contenus associés


On en parle ici

jeanco77 a publié la création "Rack à bois".il y a 1 an
Os974


Good idée ça merci pour le partage

ecto1


c'est clair que cela à l'air bien costaud.

Niouniou


"rondelles et ECROUS"!
Boulon = vis + écrou !! ;o)

jeanco77


Merci de la correction Niouniou ! De toute façon, la mécanique et moi ça fait au moins 2 !

Enry

C'est une bonne idée, de plus la façon dont le rack est fait, il est possible de le mettre dehors sous abris, et de faire pareil pour le fer, moi qui n'est pas un hangar à avion comme atelier, Merci bonne création

Niouniou


De rien, @jeanco77 !

Niouniou


un "portique" tous les 1500, ça fait pas long comme intervalle ? Les plateaux ne fléchissent pas ?

jeanco77


Bonne remarque, mais en fait non, pas de problème de fléchissement. Il est en place depuis 3-4 ans maintenant et ça fonctionne bien.
