Bureau en porte-à-faux


Bonjour tout le monde,

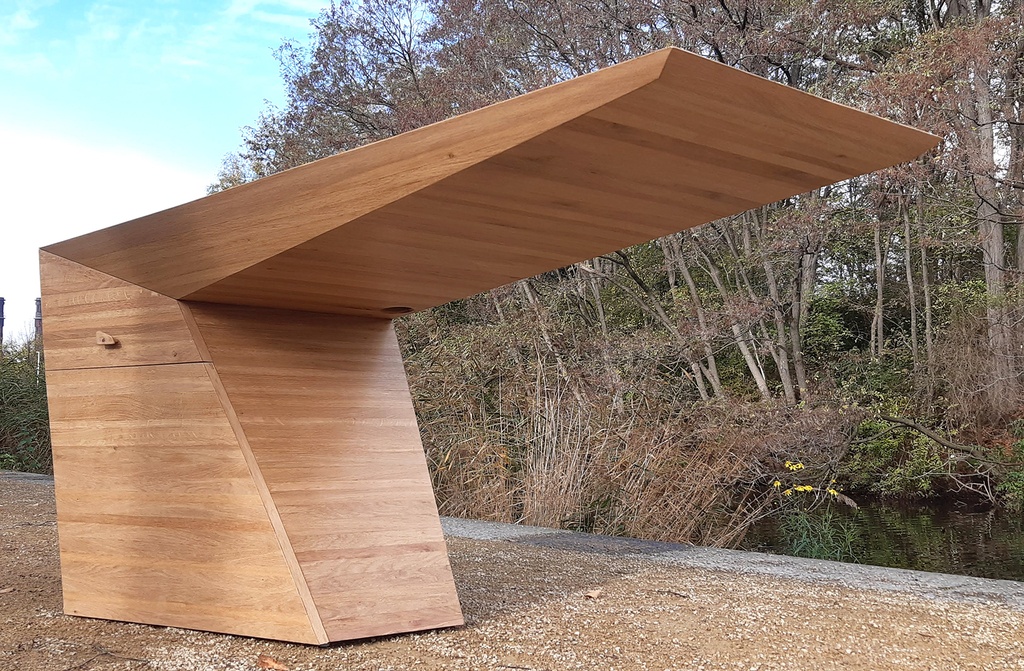

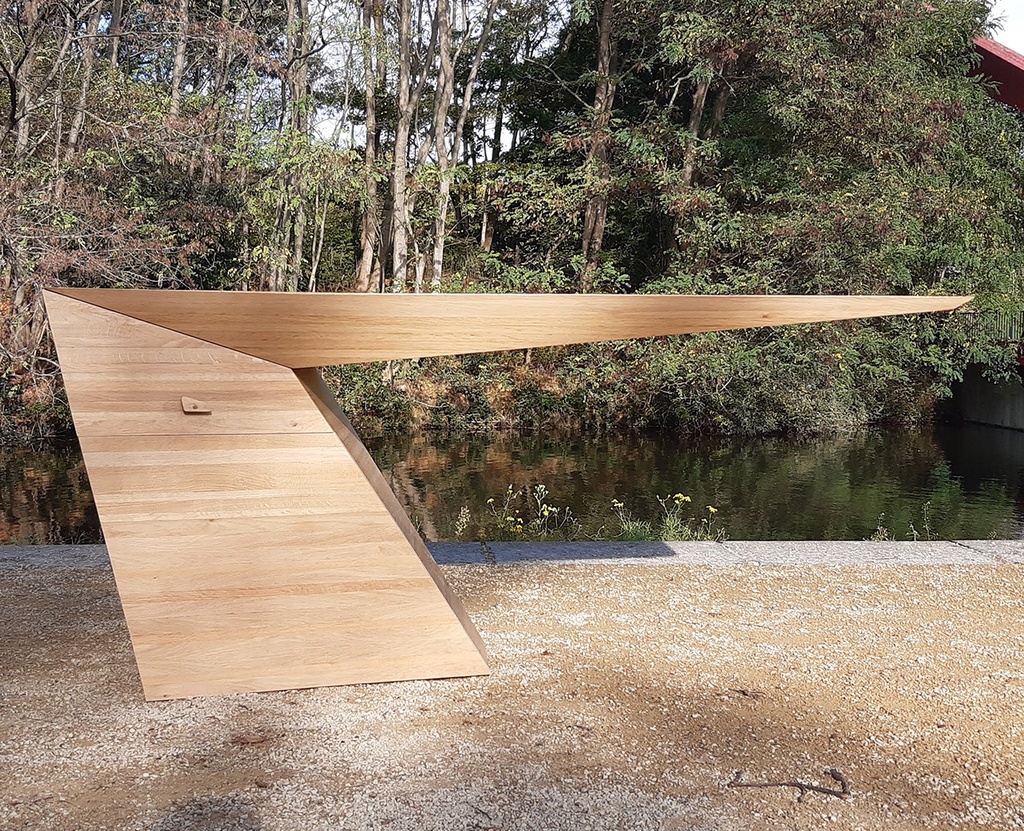

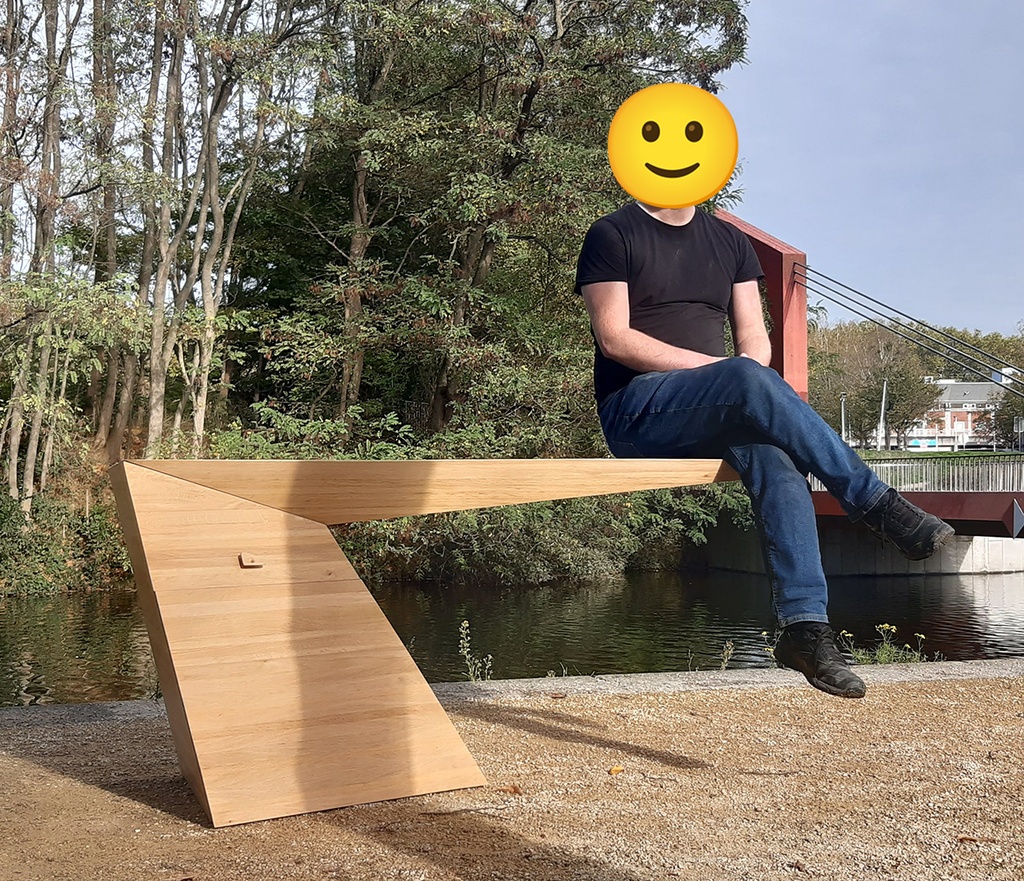

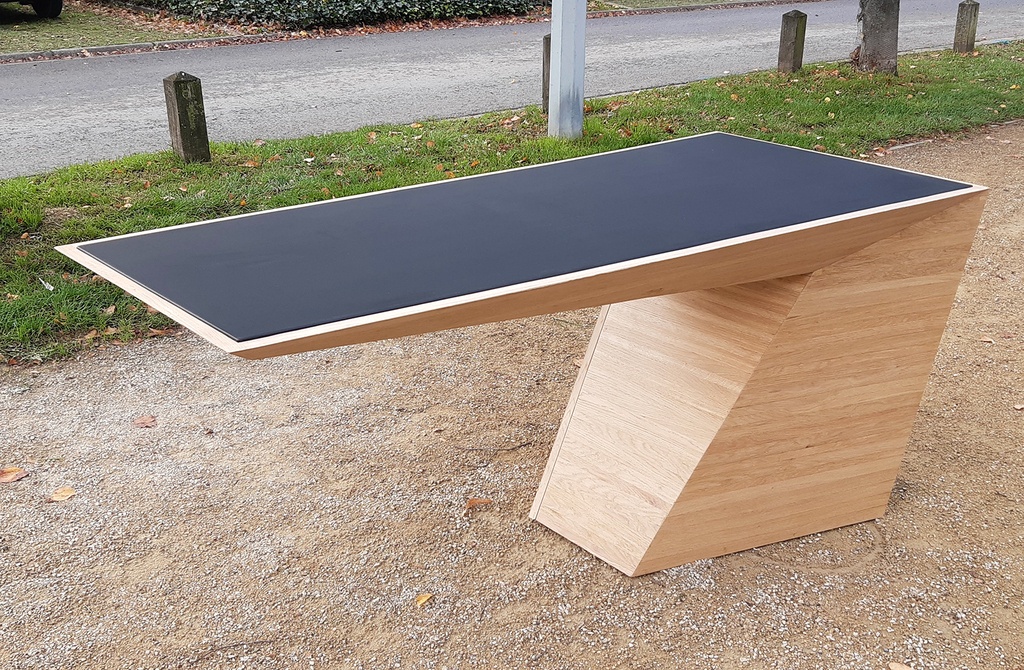

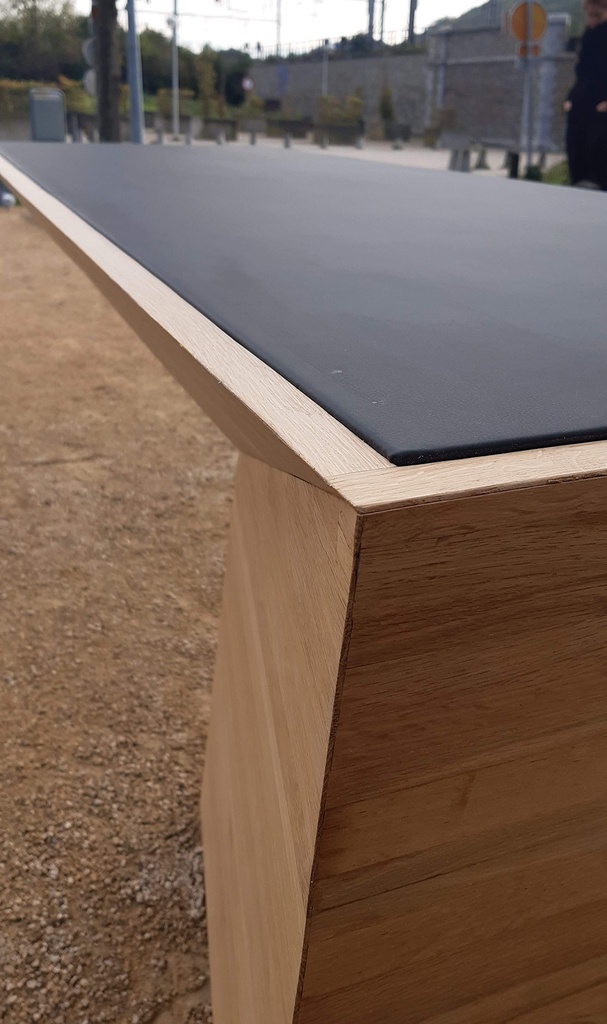

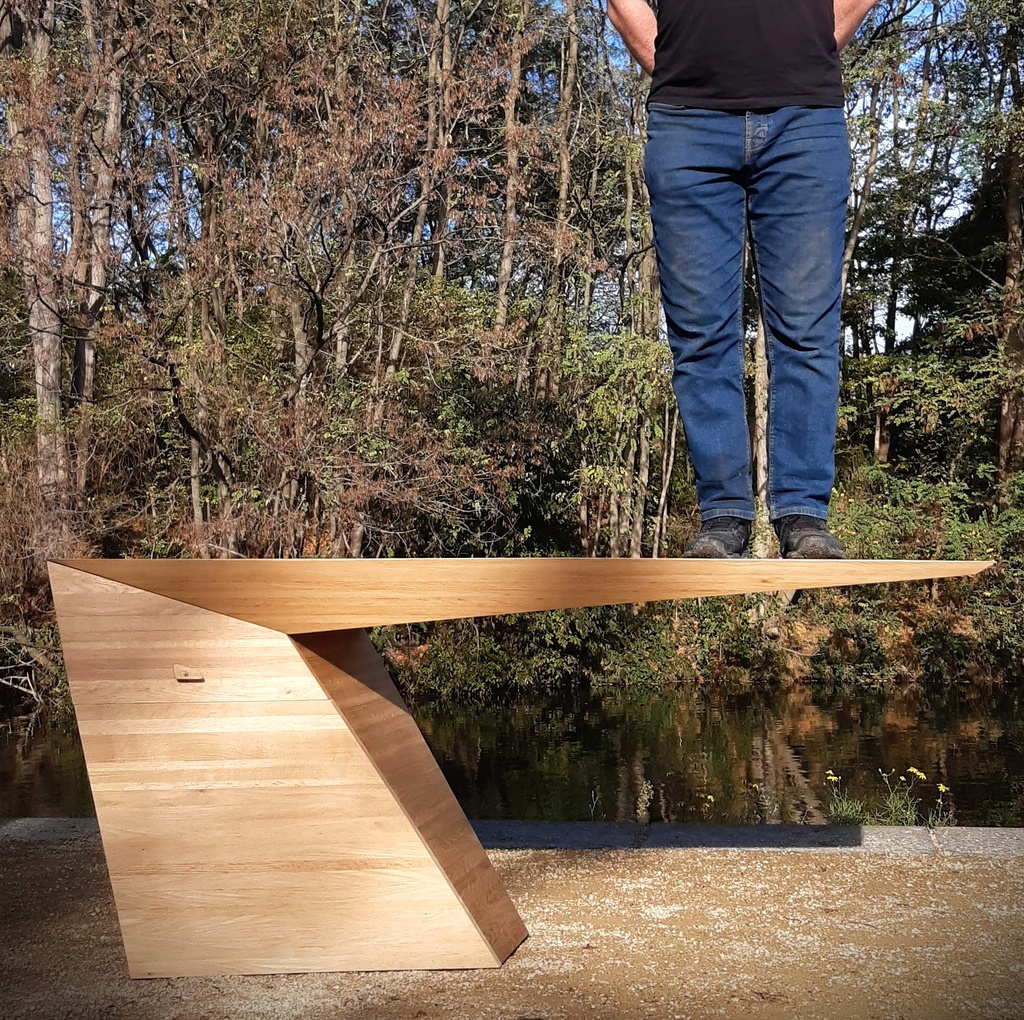

Voici un bureau en porte-à-faux que je viens de terminer. Il est en MDF avec un placage maison composé de lamelles de 2 mm d'épaisseur en chêne de récup' (d'où la variabilité de largeur et couleur des lamelles).

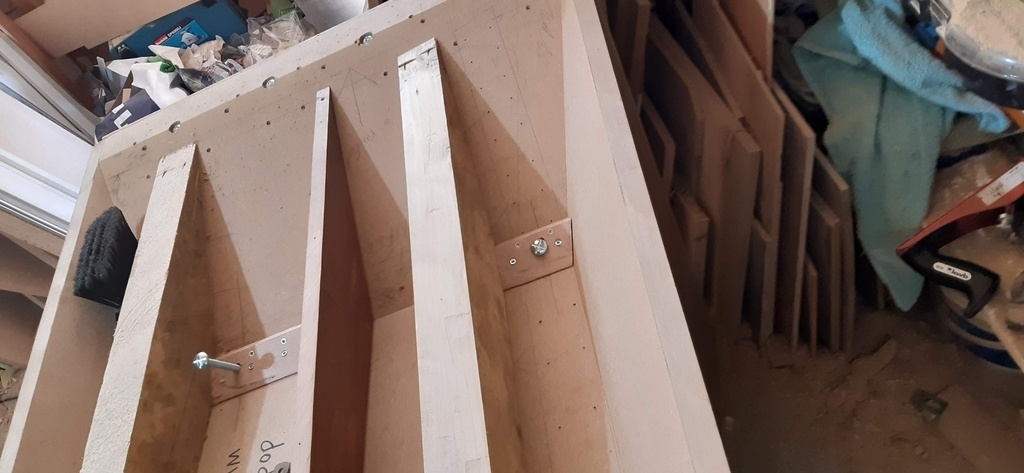

Le plateau est renforcé à l'intérieur par deux traverses en sapin et une en chêne que j'ai rajoutée pour être sûr 🤨.

Vu la forme, ça aurait sûrement été mieux en métal mais je ne sais pas travailler le métal !

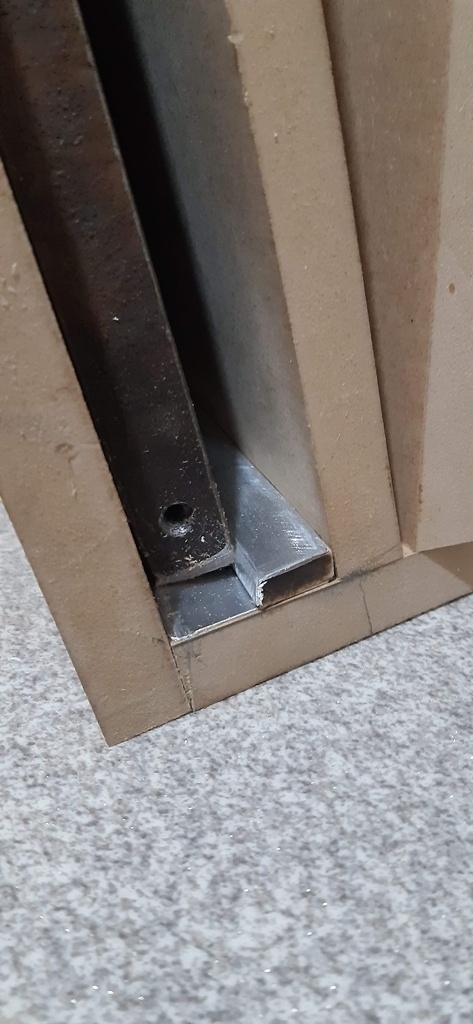

Si je peux monter dessus, c'est grâce à trois plaques en fer à l'arrière qui font office de contrepoids.

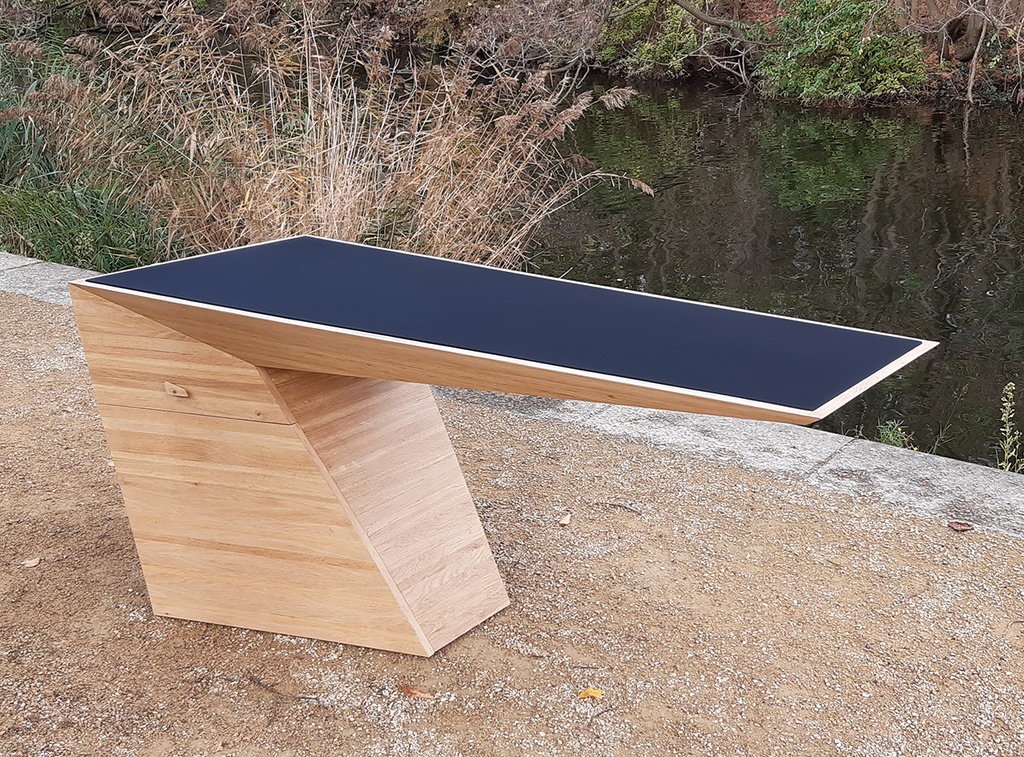

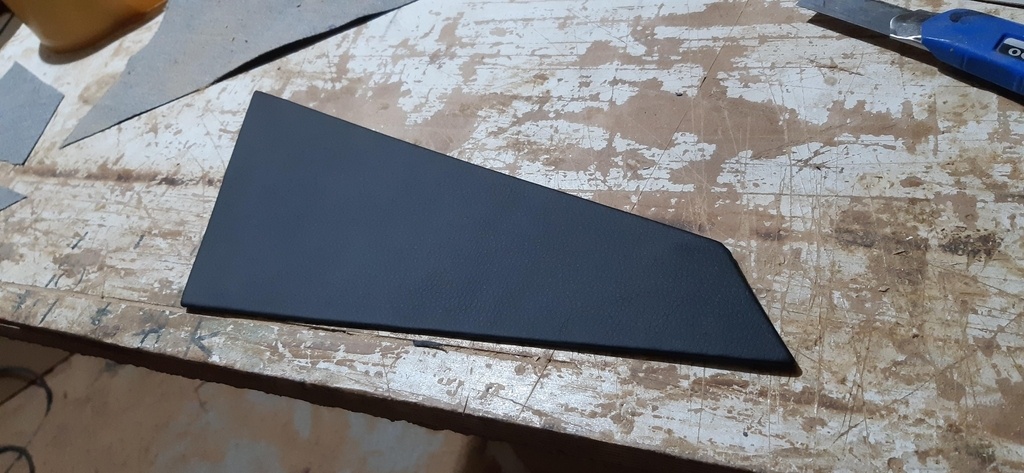

Il est démontable en deux parties : la base et le plateau. La surface du plateau, en simili-cuir, s'enlève également pour être remplacée si elle est abimée. La porte et le tiroir peuvent s'enlever aussi. Oui donc ça fait 5 parties en fait, plus les contrepoids 😅

L'assemblage est assuré par 6 boulons dans des inserts-filets pris dans des renforts en chêne : 4 boulons à l'arrière et 2 à l'avant (pour les gens qui voudraient déplacer le bureau en l'attrapant par le bout 😄).

😸 Avantages :

  • On peut croiser les jambes sous le plateau quand on est assis
  • Y a un trou sous le plateau pour passer les câbles de l'écran d'ordi

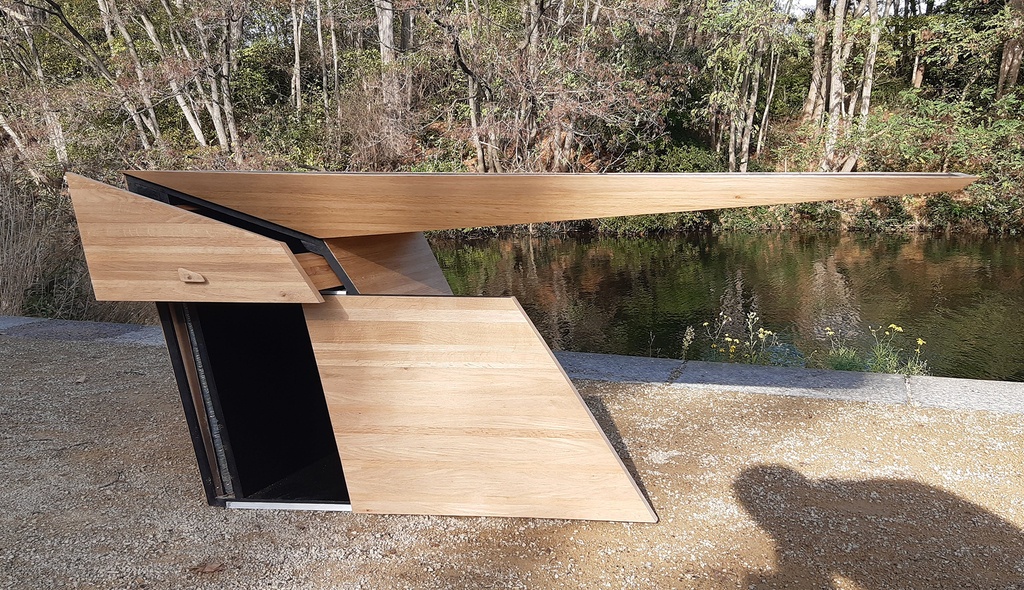

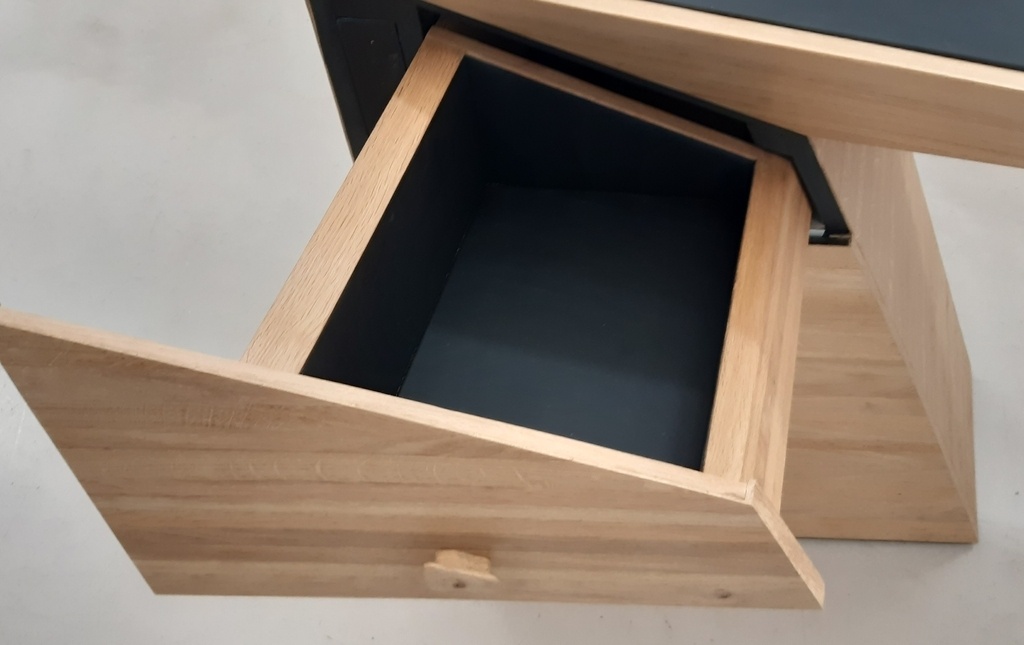

  • Y a un joli tiroir plaqué chêne et simili-cuir, et une porte coulissante pour accéder à la tour de l'ordi (comment ça tout le monde a des PC portables ?)
  • Y a un trou sous la base et 10 mm d'élévation grâce aux pieds, pour passer une rallonge d'alimentation

😾 Inconvénients :

  • TRES chiant à déplacer et déménager (mais les 80 kg de contrepoids sont flat-pack, comme Ikea quoi !)

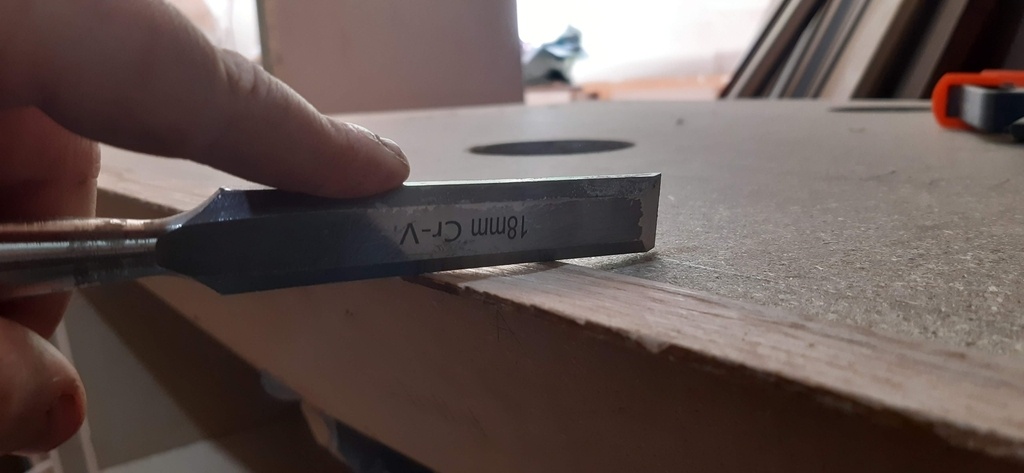

  • Le plaqué chêne massif 2 mm c'est une expérience dangereuse. On verra bien.
  • Y a pas d'aération pour la tour de l'ordi (comment ça tout le monde a des PC portables ?)

La construction s'est étalée plic-ploc sur plusieurs mois et a été une belle aventure, pleine de moments de désespoir, de réflexion et de satisfaction. Je vais tâcher d'en faire ici un résumé :

Au commencement

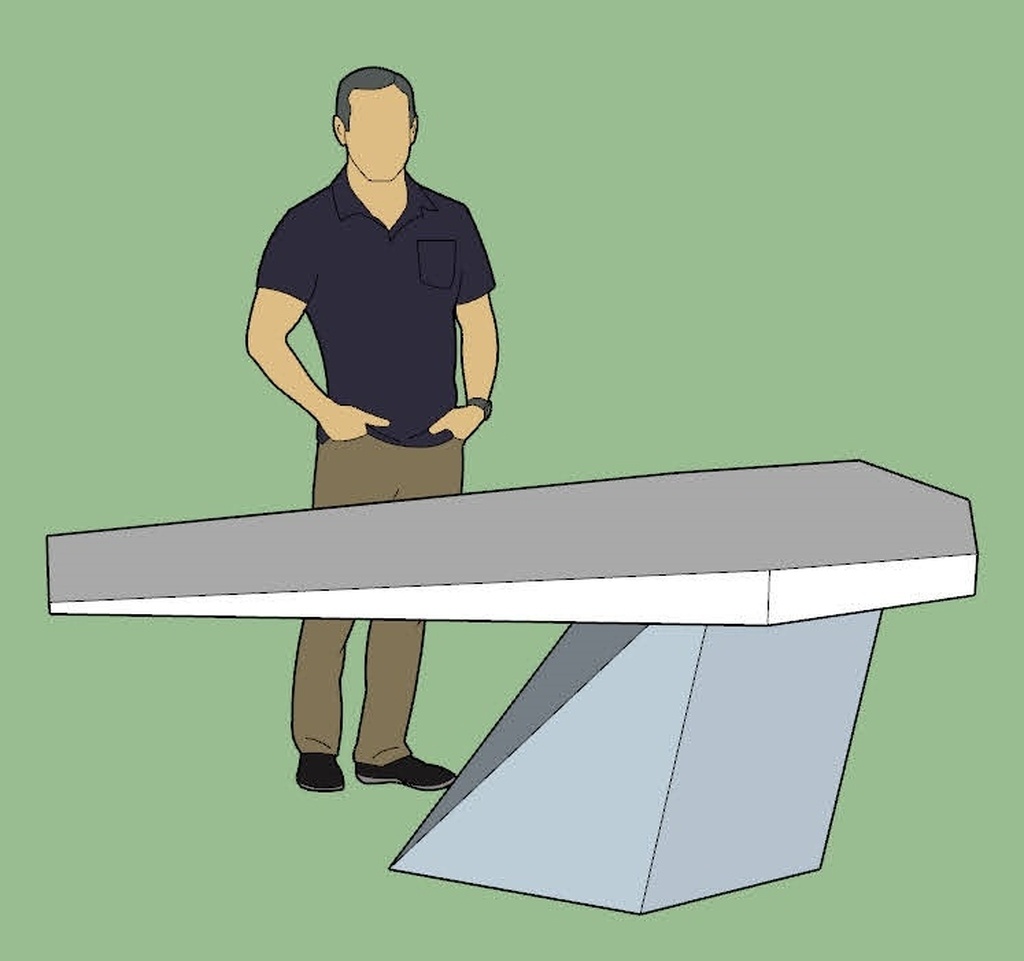

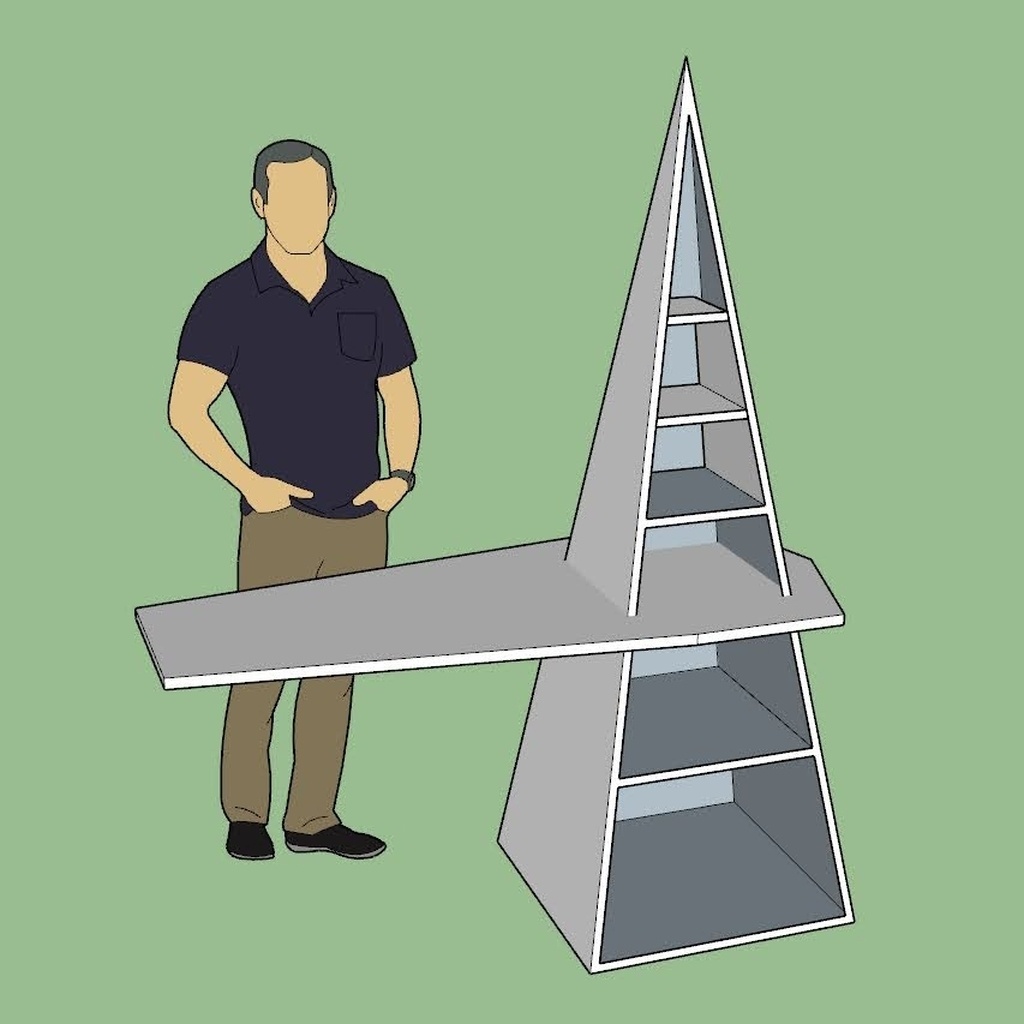

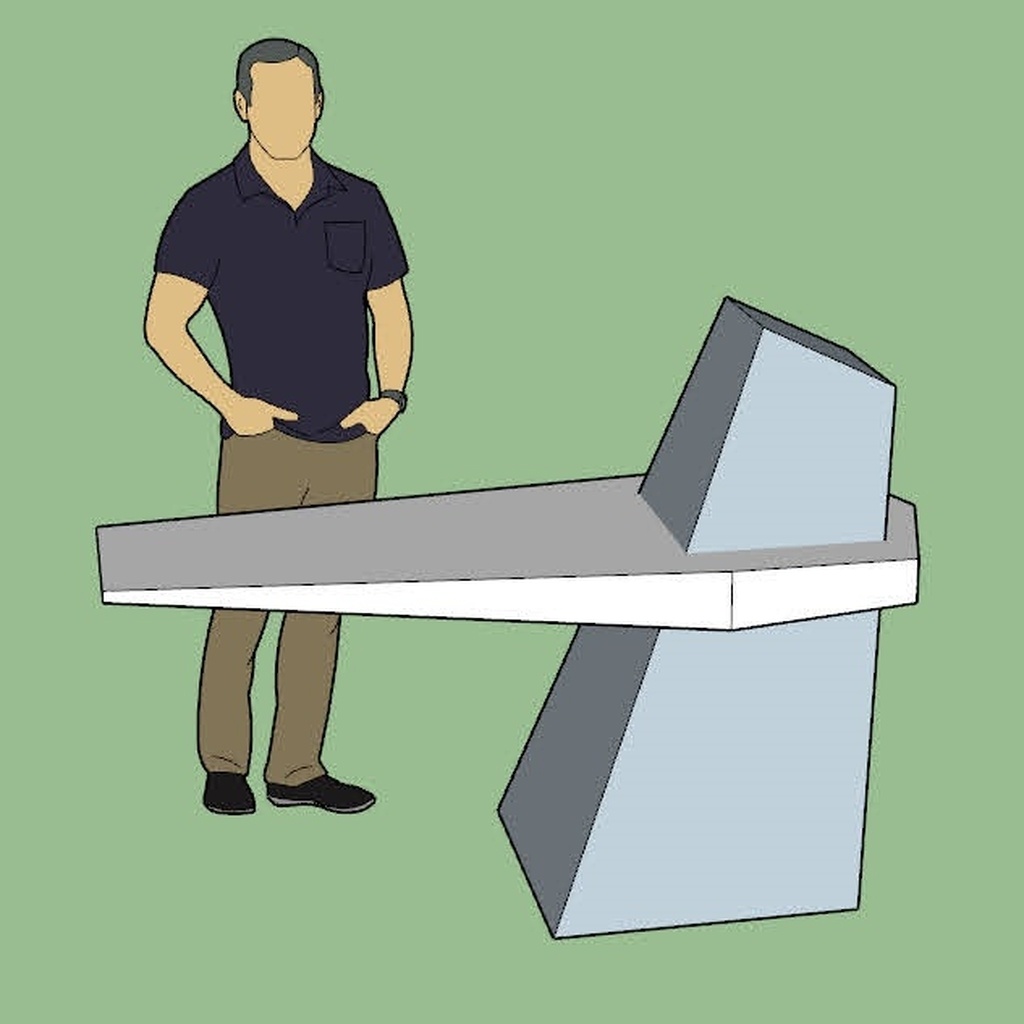

Je ne sais plus pourquoi j'ai voulu construire un bureau en porte-à-faux, mais mes premières idées ressemblaient à ça :

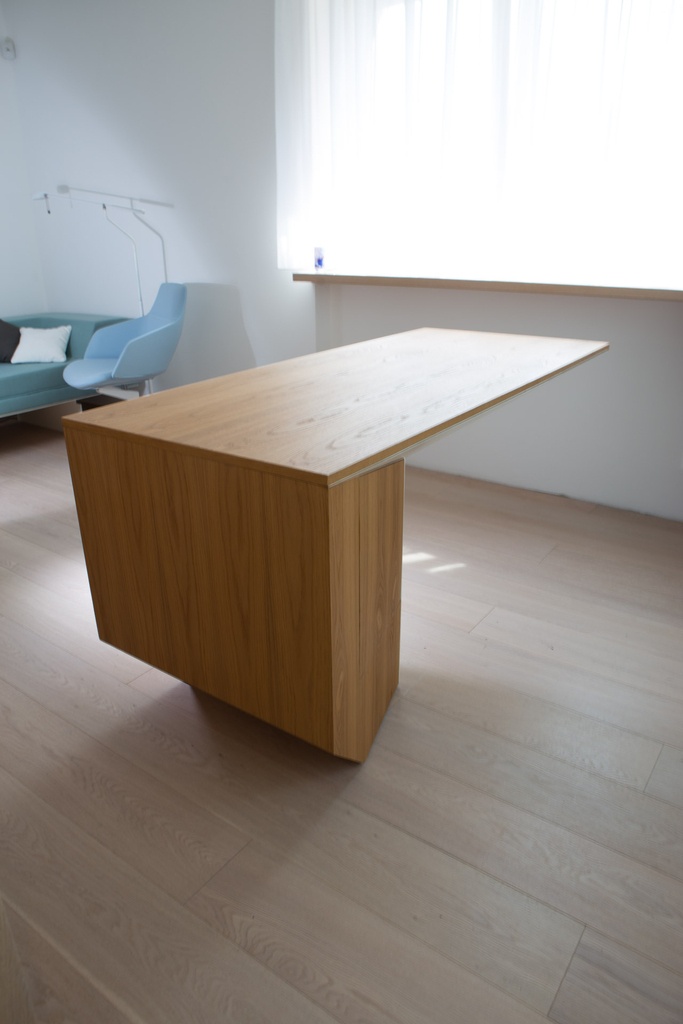

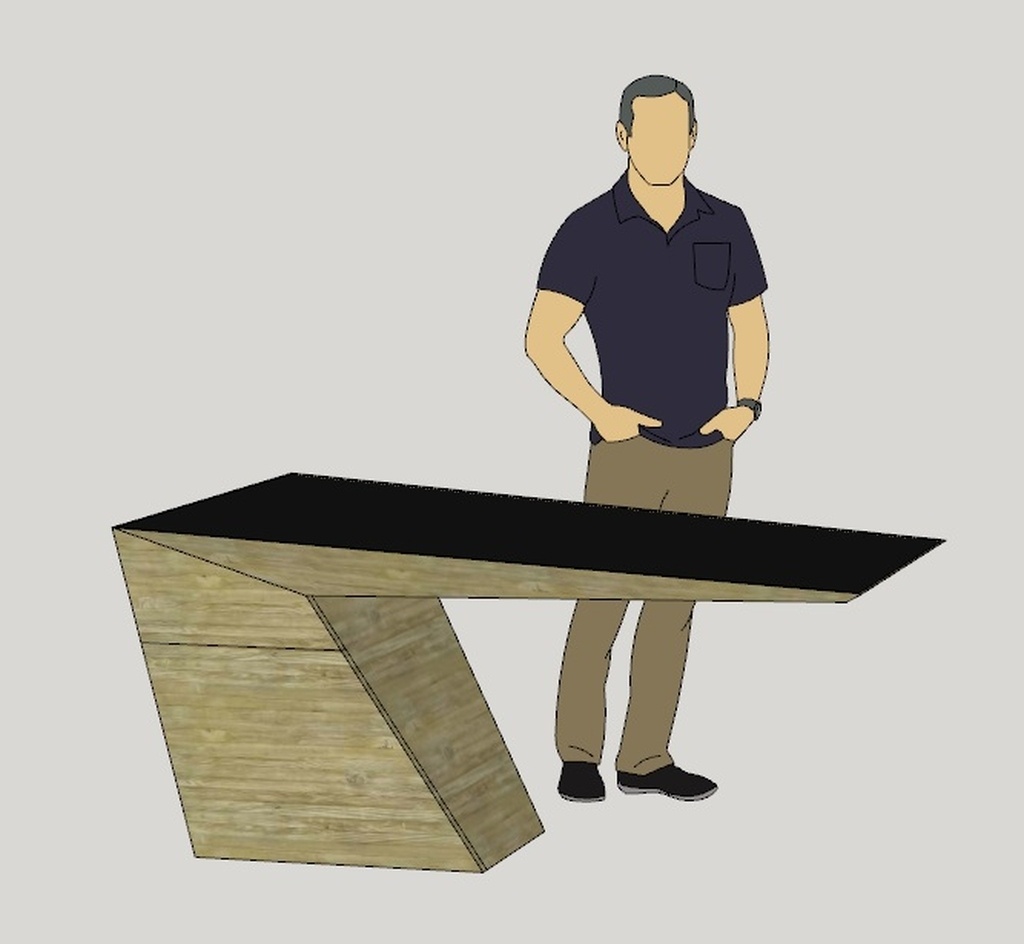

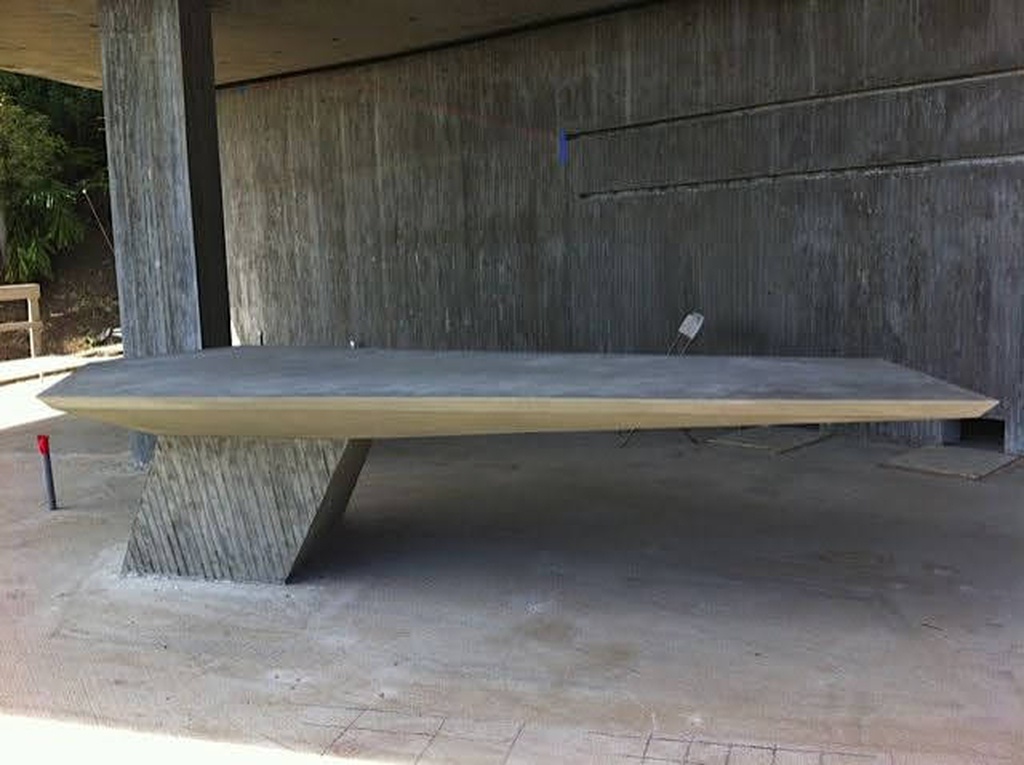

Puis je suis tombé sur ces images sur le net, et j'ai simplifié la forme au maximum :

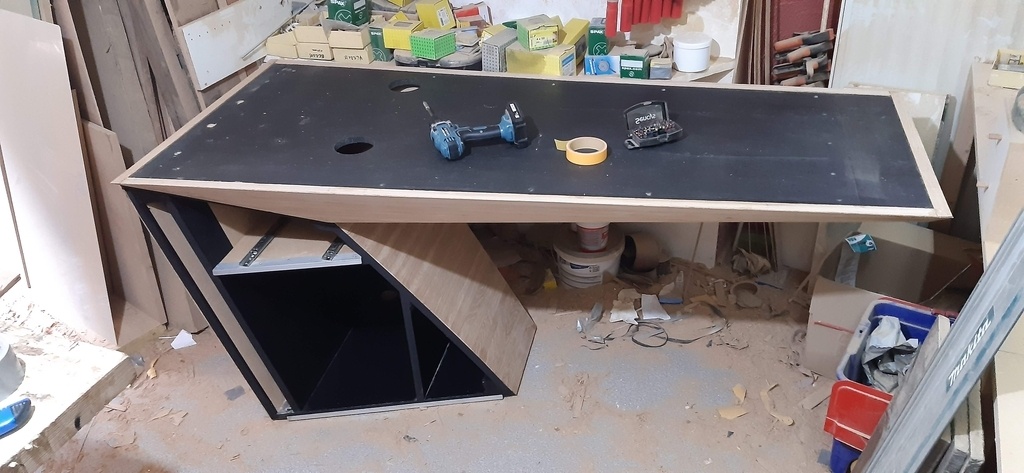

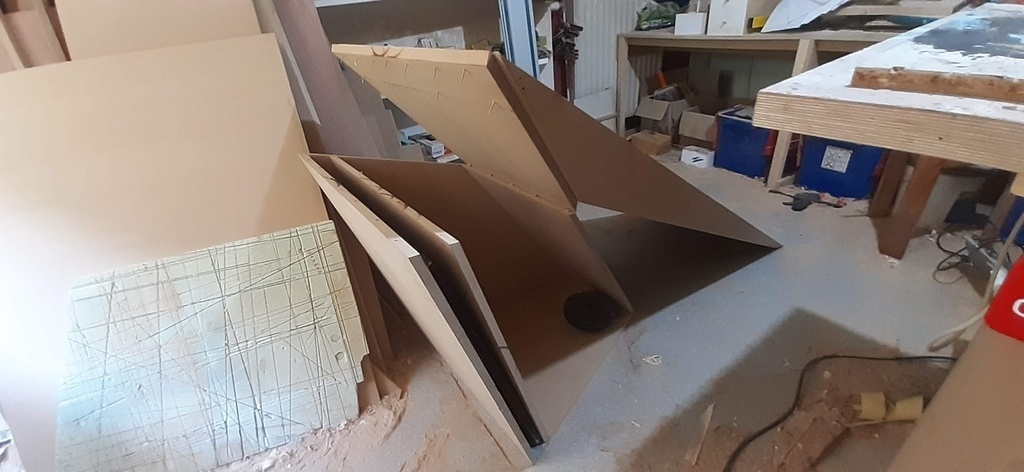

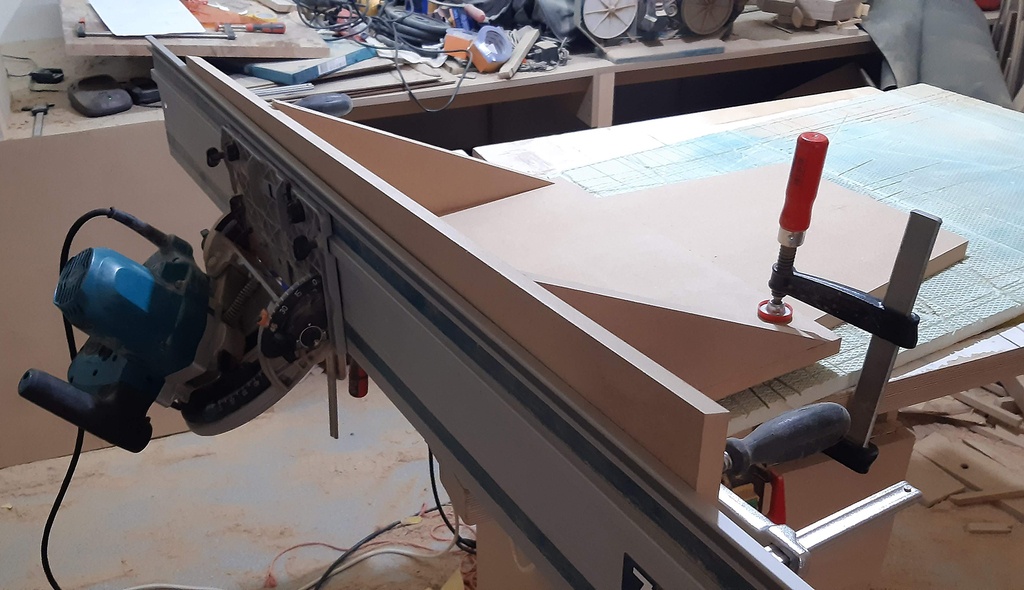

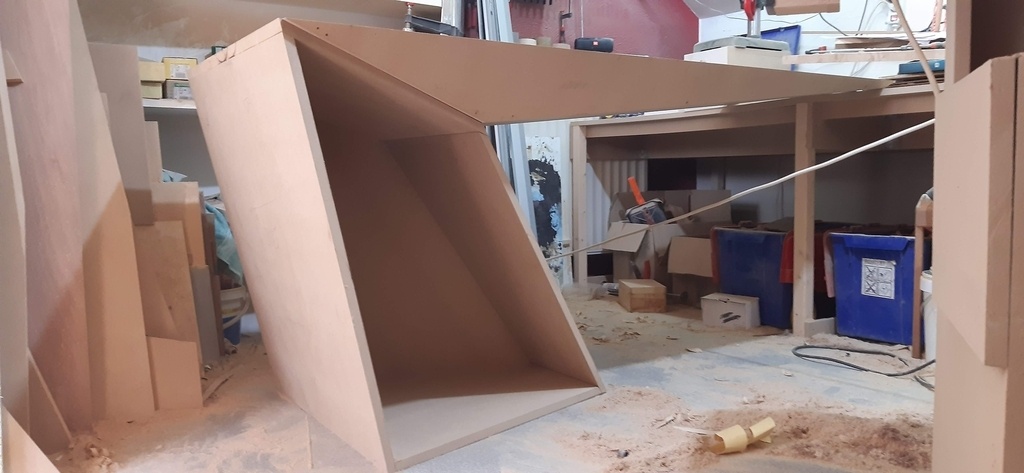

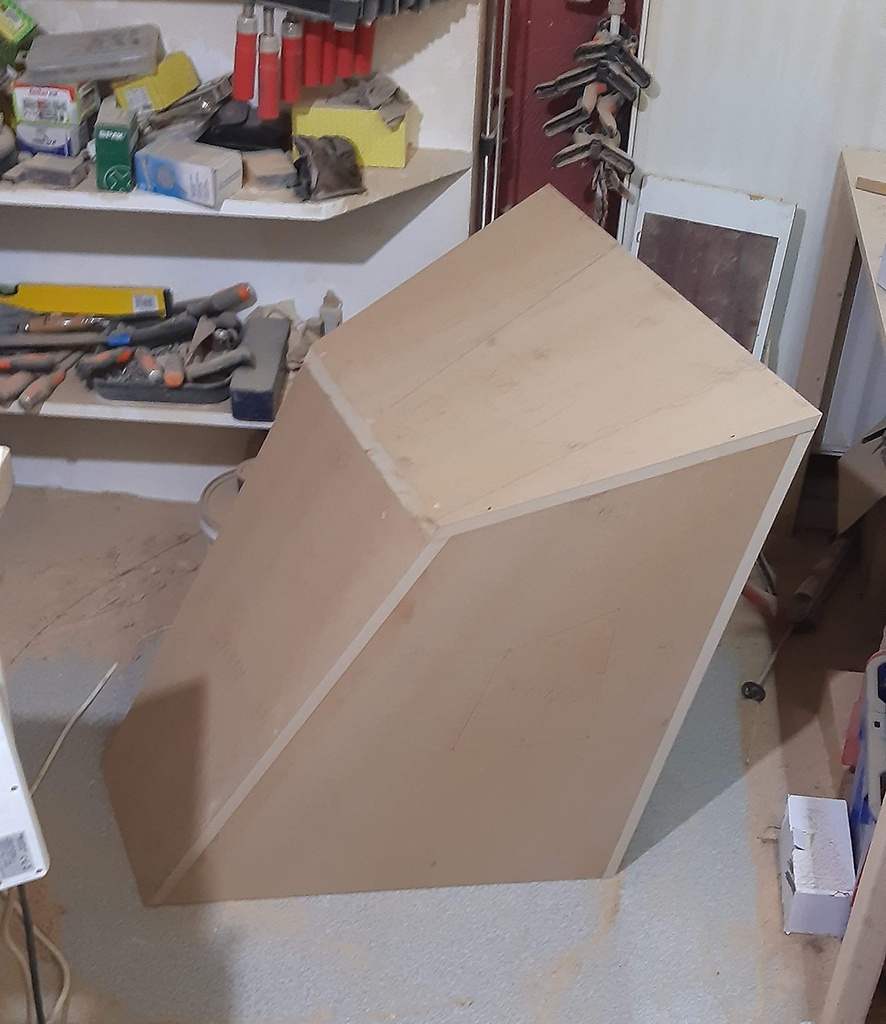

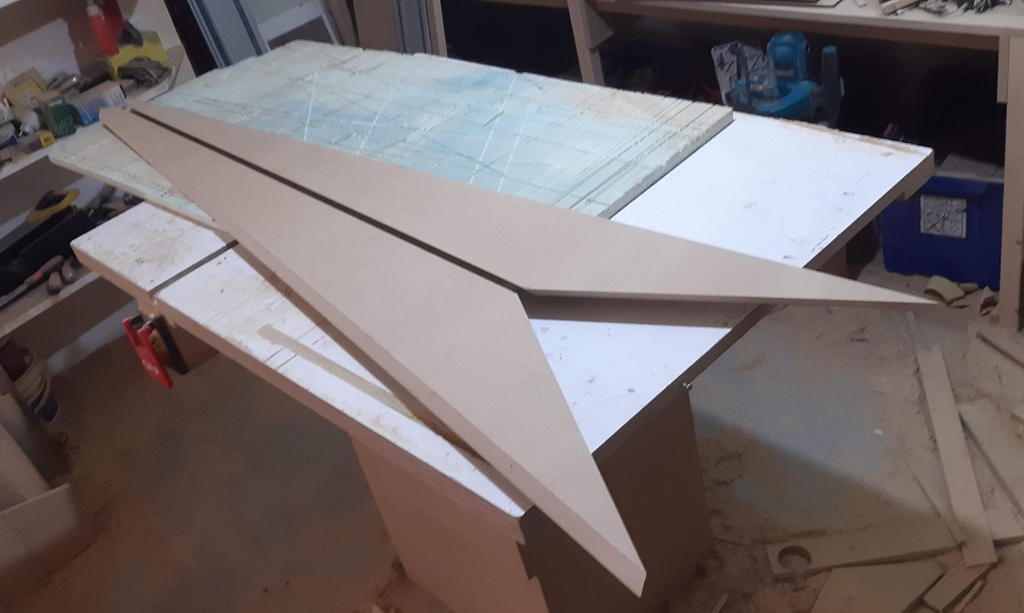

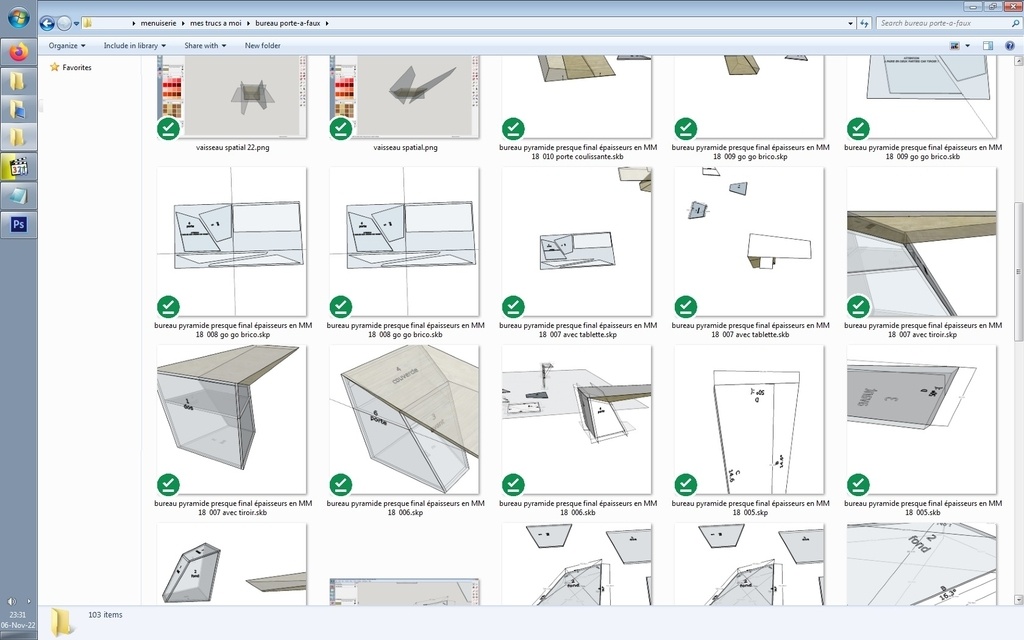

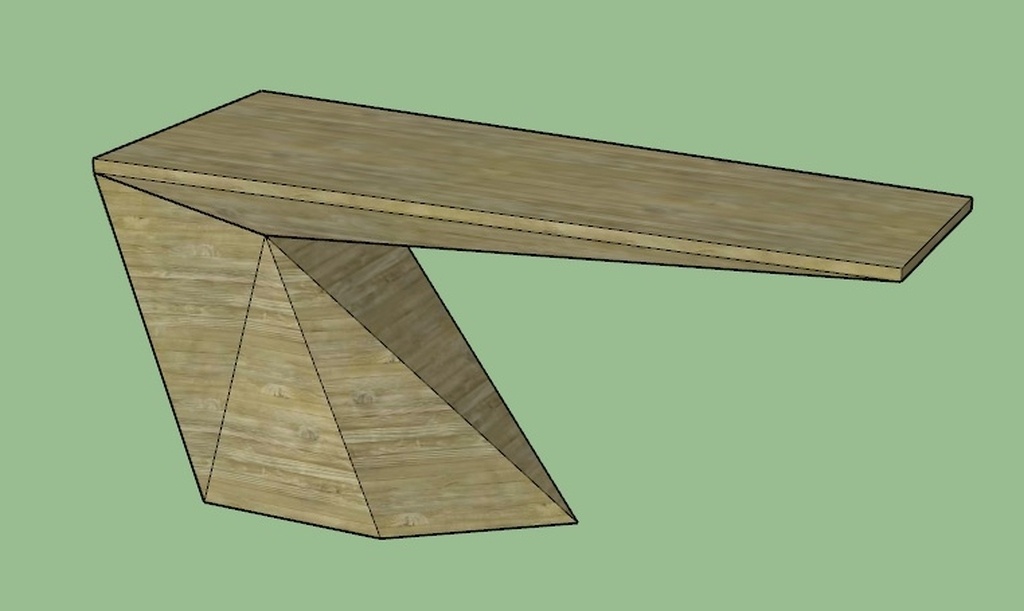

Après les habituels déboires avec Sketchup, j'ai commencé la fabrication :

Première déception

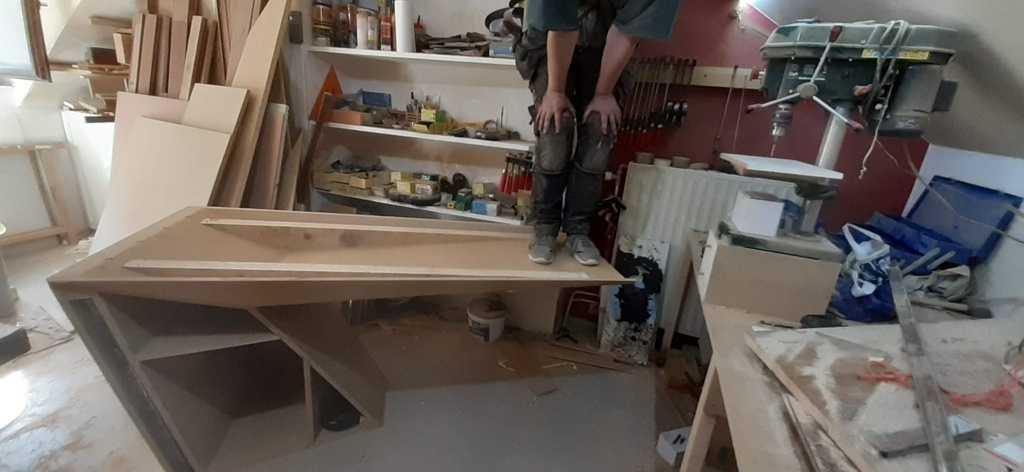

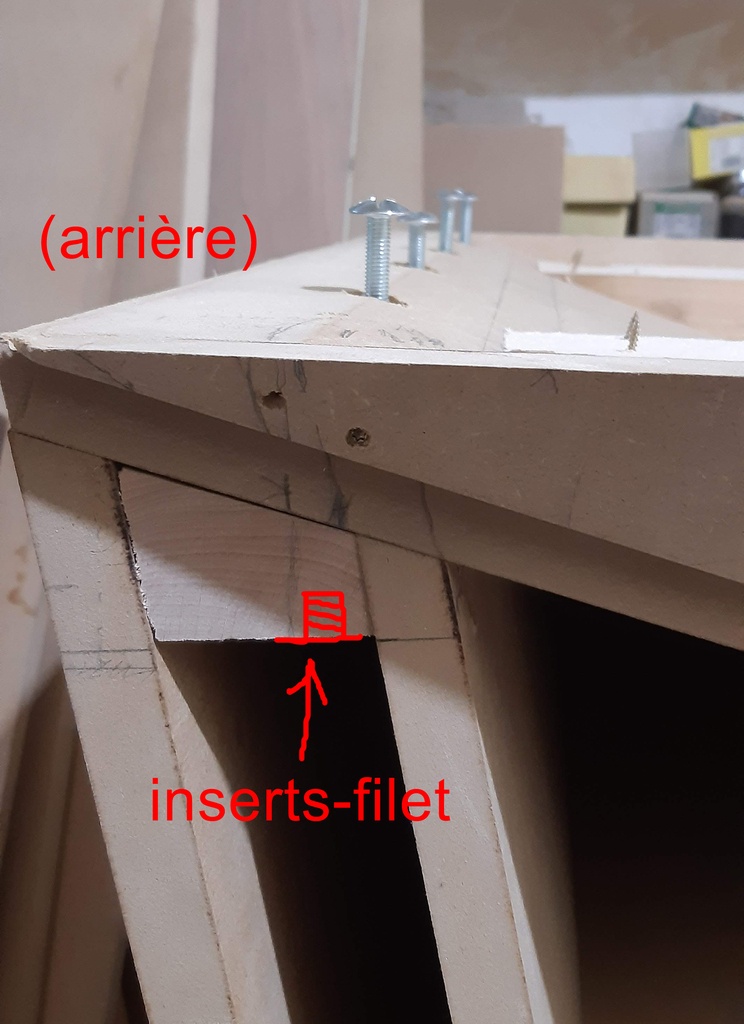

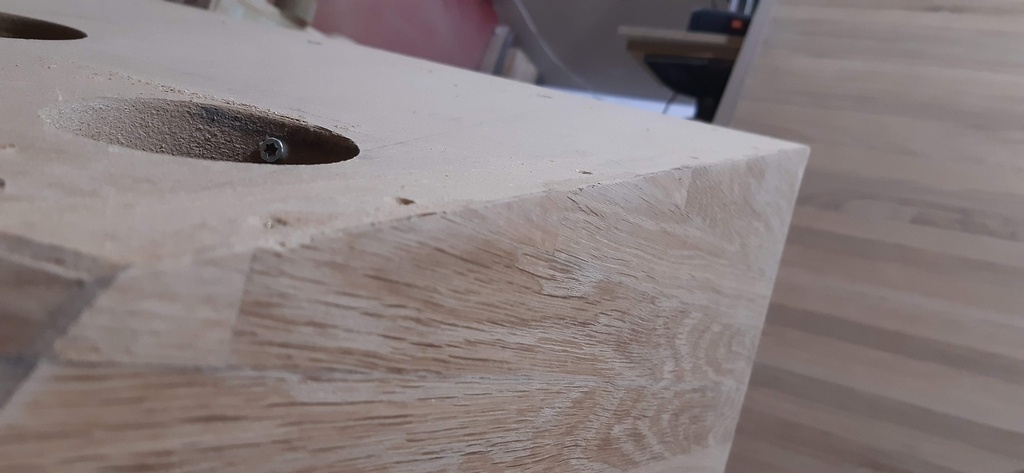

Je me suis assis au bout du bureau et il a évidemment craqué. J'ai renforcé ce coin avec un morceau de chêne qui accueillera les inserts-filets des boulons. J'ai aussi fileté un trou dans les contrepoids pour pouvoir les retirer avec une tige filetée.

J'ai chipoté avec des cales pour la mise à niveau :

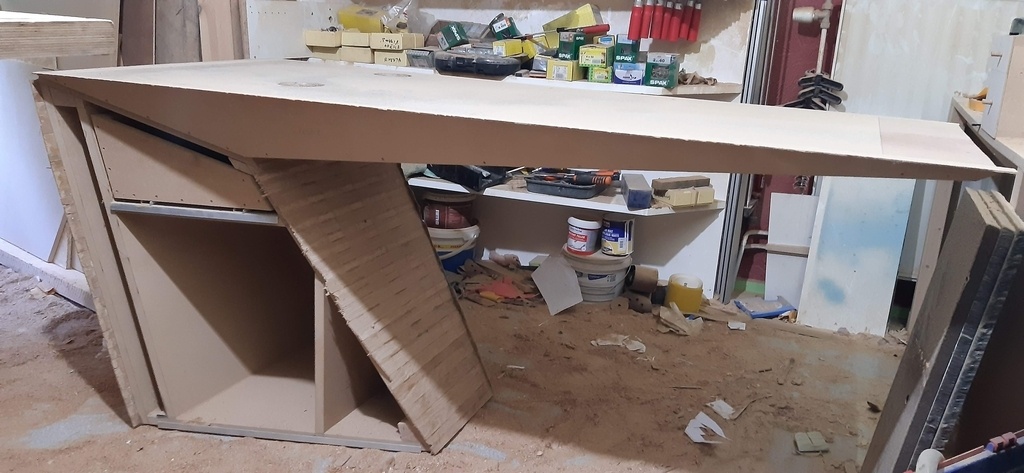

Et ça tenait enfin tout seul !

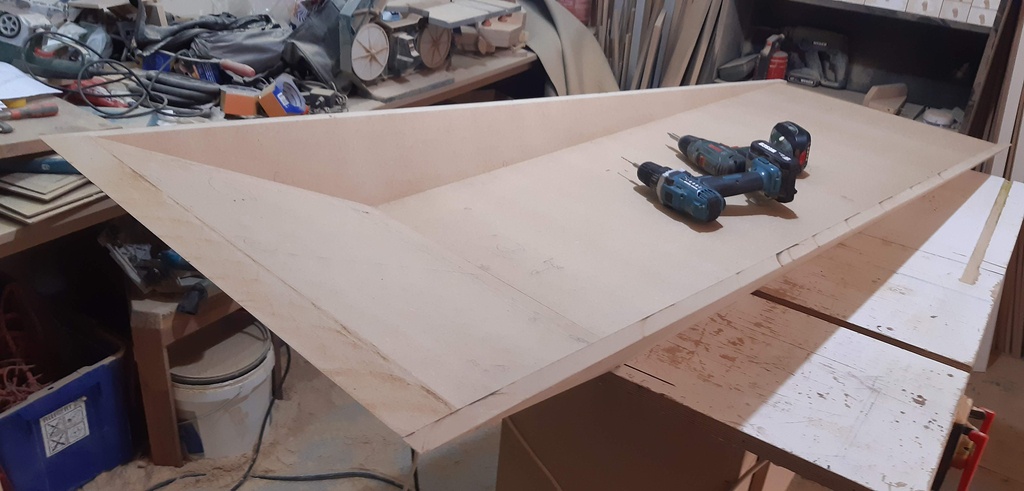

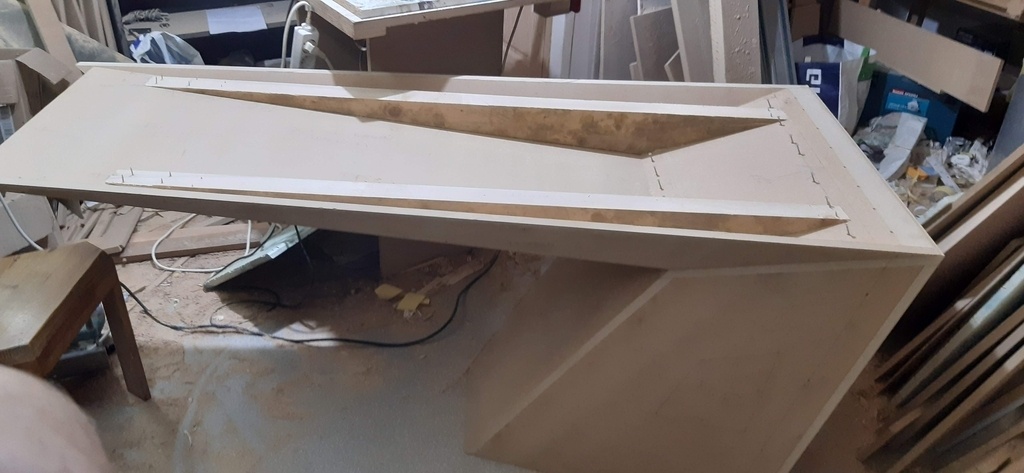

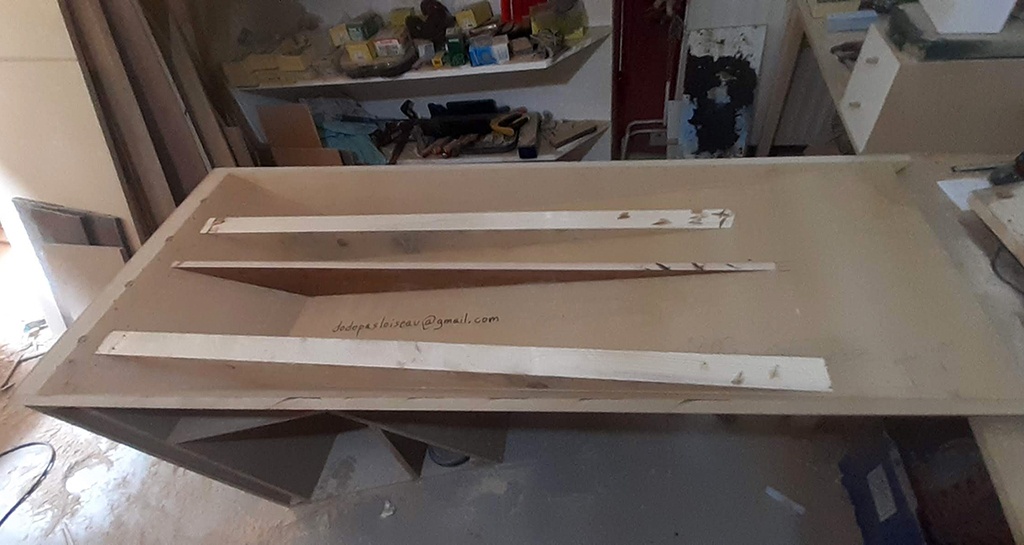

Les traverses sont différentes car j'ai tenté de "pré-cintrer" le plateau en le forçant vers le haut avant de visser les traverses. Et un côté est différent de l'autre car le côté porte n'est pas structurel : il est vide et a tendance à s'affaisser davantage.

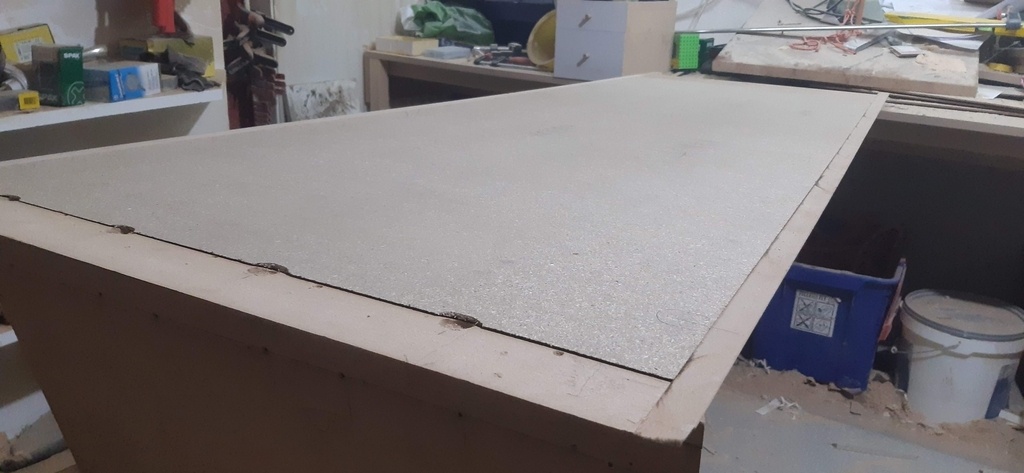

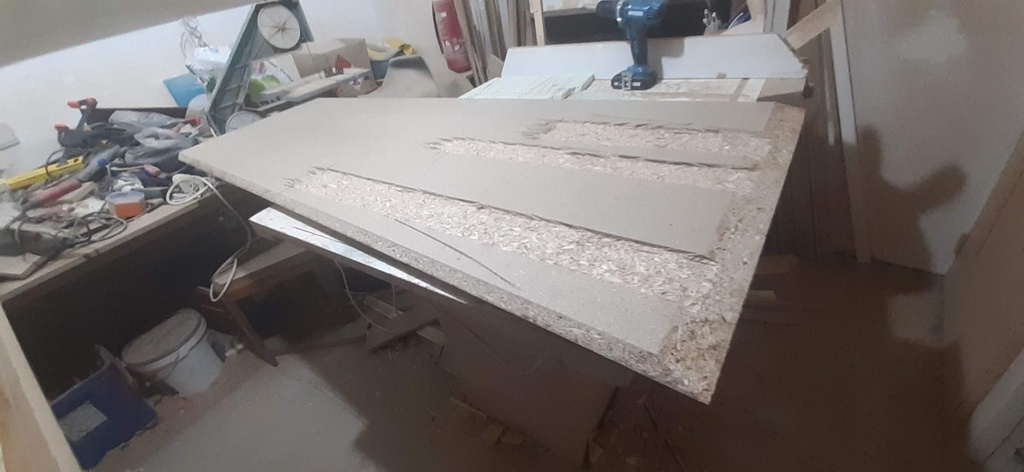

J'ai du défoncer le dessous de la plaque d'agglo à cause des traverses.

C'était le premier boulot de ma défonceuse Lidl.

17ème Premier problème

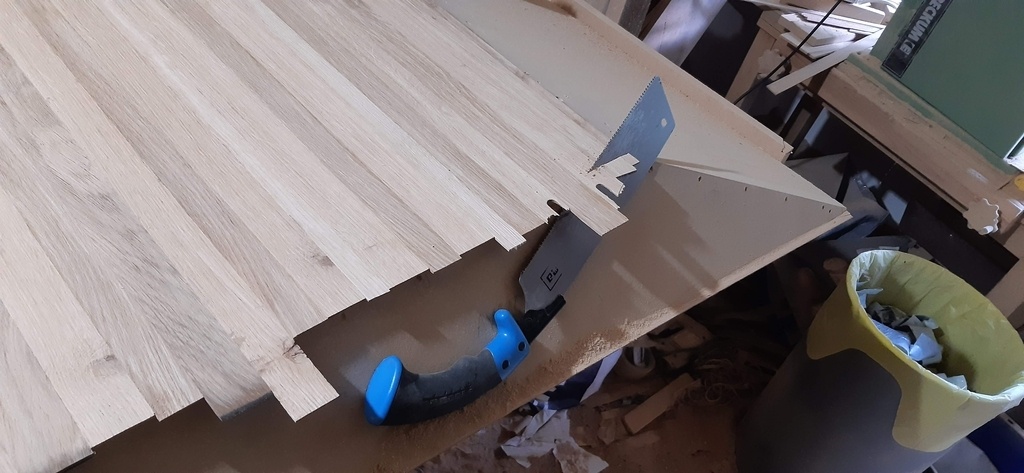

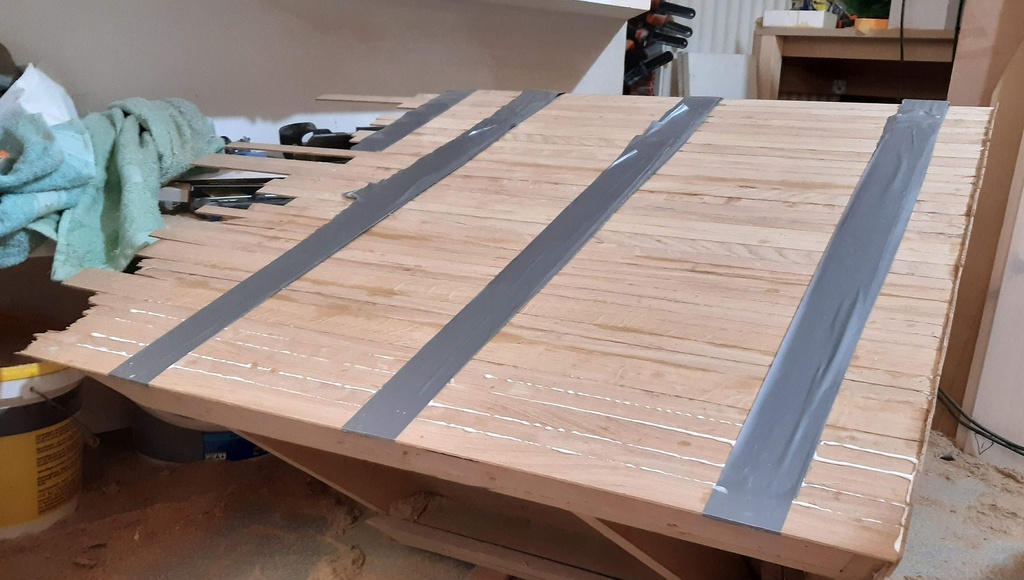

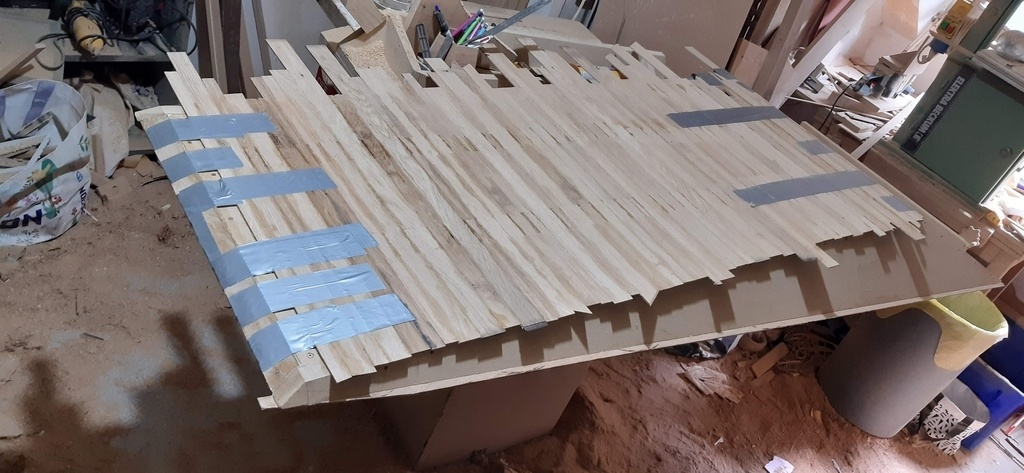

J'ai ensuite entamé le placage et j'ai très vite eu un premier problème : la colle (à base d'eau) faisait tuiler les lamelles, et je n'avais aucun moyen de les serrer correctement vu les formes.

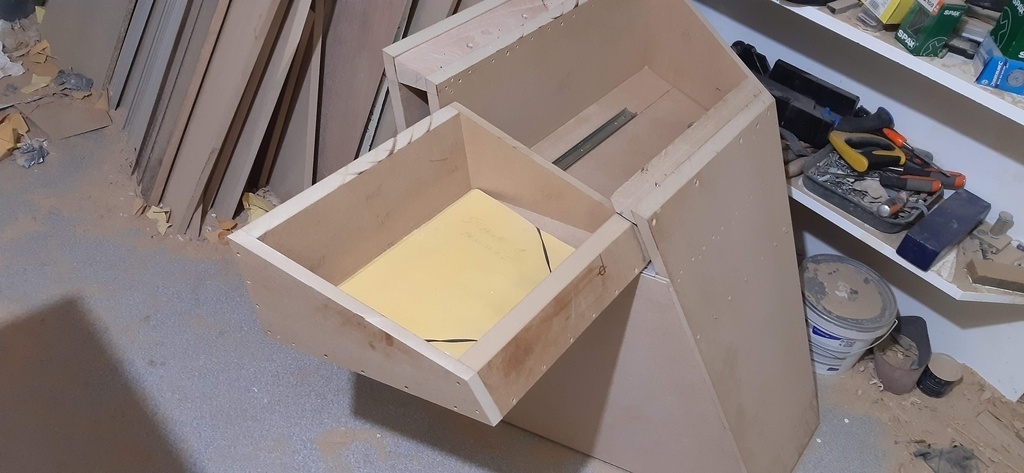

J'ai donc laissé tomber et j'ai fait autre chose : le tiroir. J'ai mis les coulisses en dessous pour ne pas qu'on les voit, mais du coup l'ensemble pliait pas mal en sortie totale. J'ai résolu le problème par la suite.

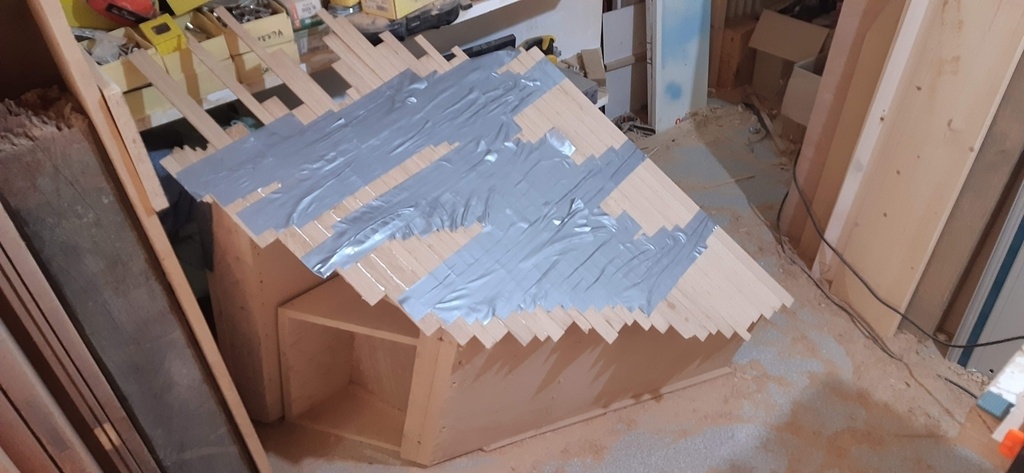

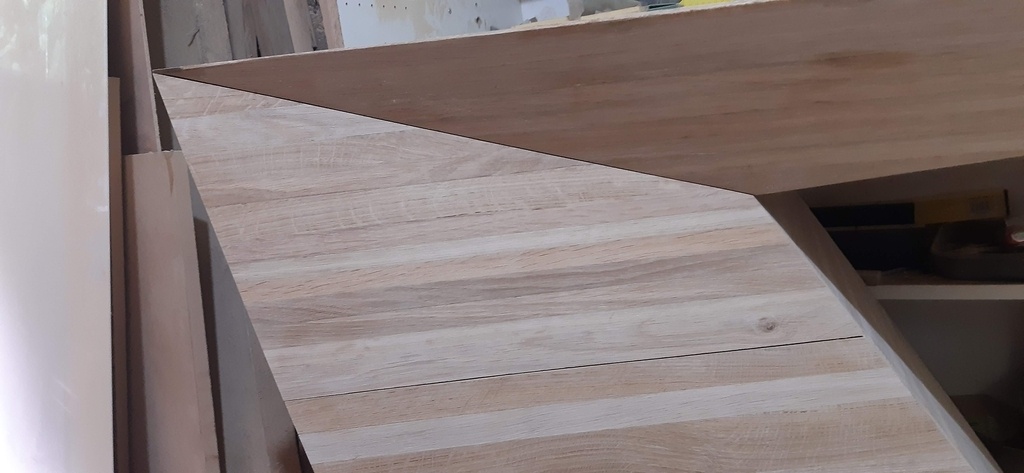

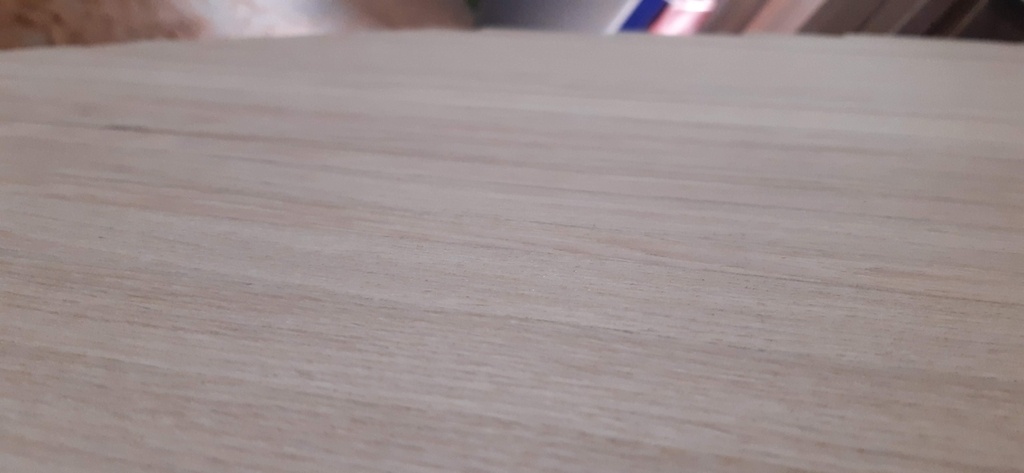

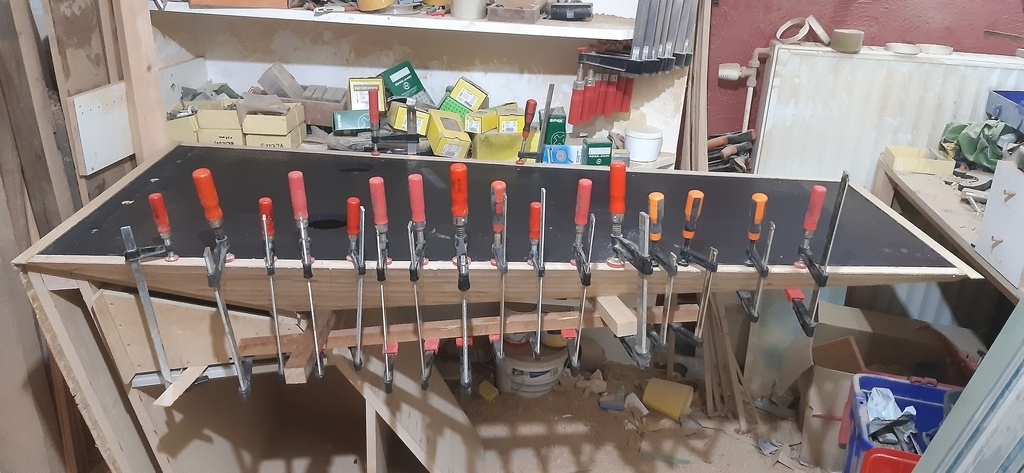

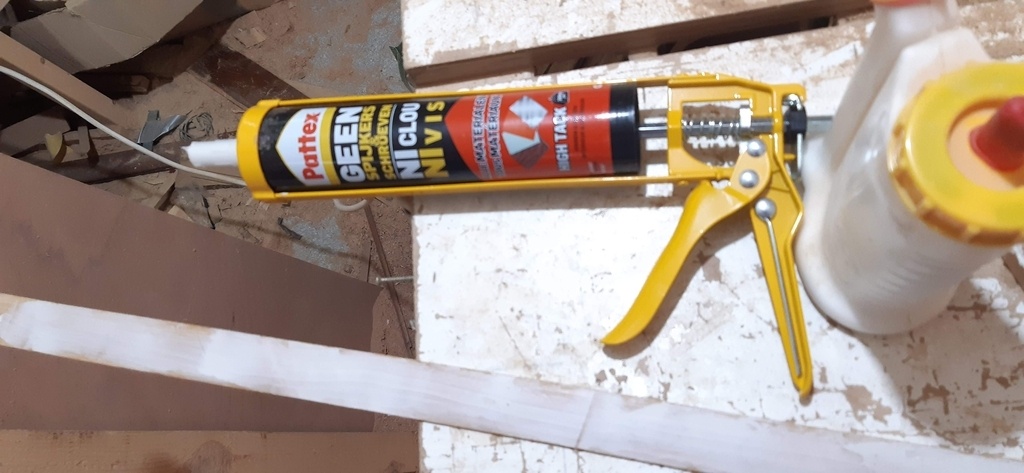

Ensuite je me suis remis au placage et j'ai trouvé la solution du problème de serrer correctement les lamelles en achetant une colle mastic sans solvant à prise instantanée : elle fait office de serre-joint pendant que la colle à bois prend.
Sur chaque lamelle, je faisais un mélange de colle instantanée et de colle à bois.

(Ca prends du temps de faire lamelle par lamelle...)

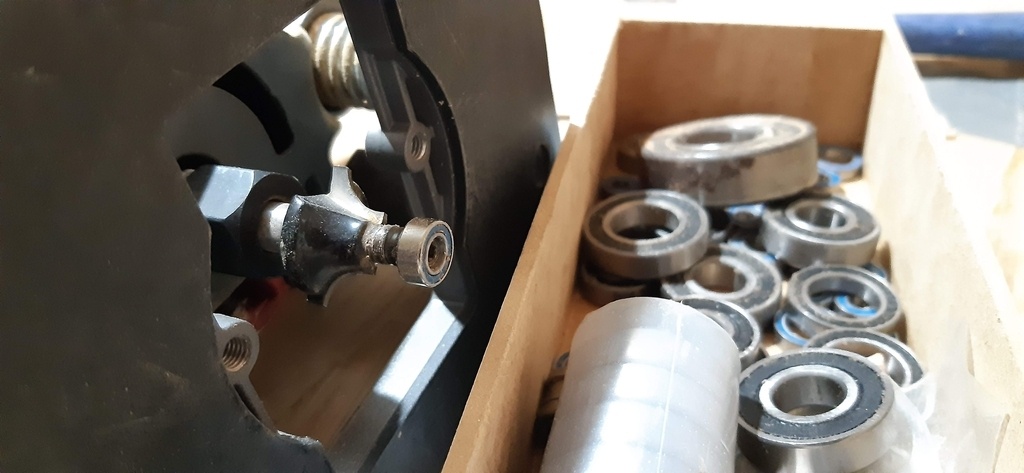

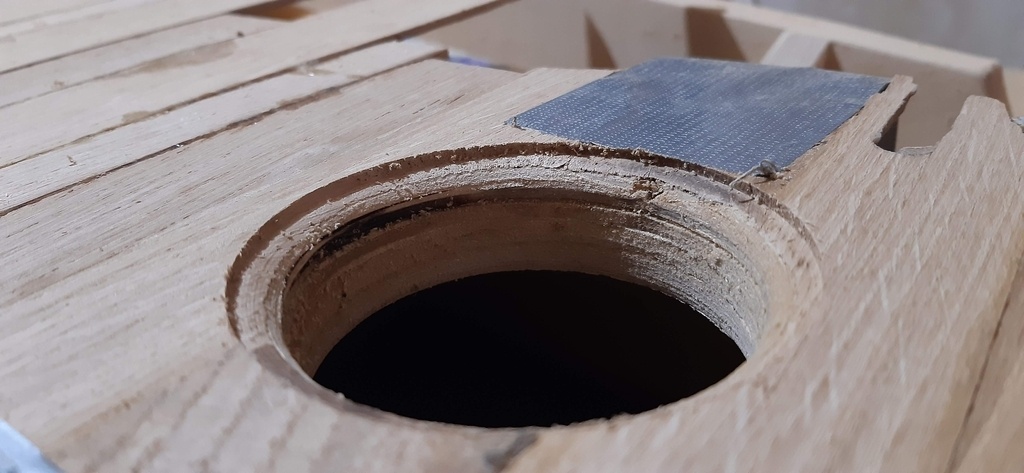

Après j'ai voulu défoncer le trou sous le plateau avec une mèche à roulement sur ma défonceuse et le roulement a explosé en une seconde. Bon c'est des mèches Lidl aussi. J'avais un roulement identique alors je l'ai remplacé.

Les serrages étranges

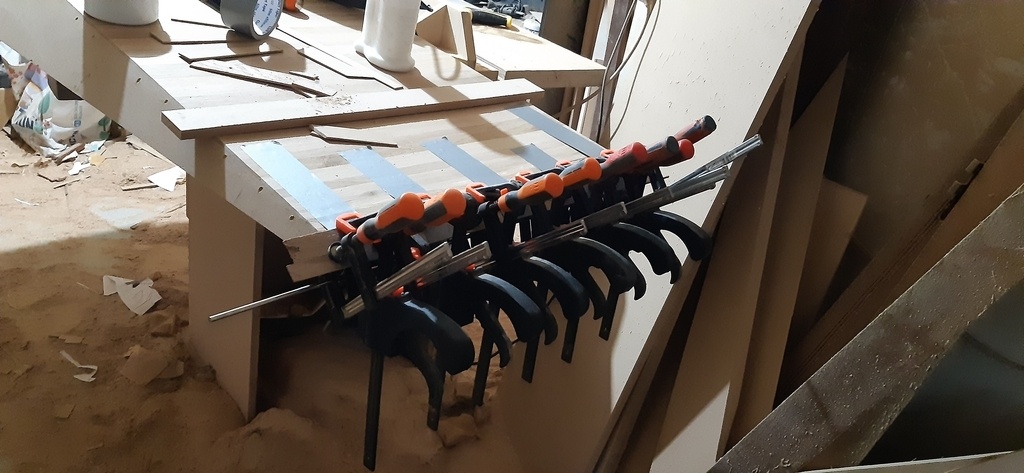

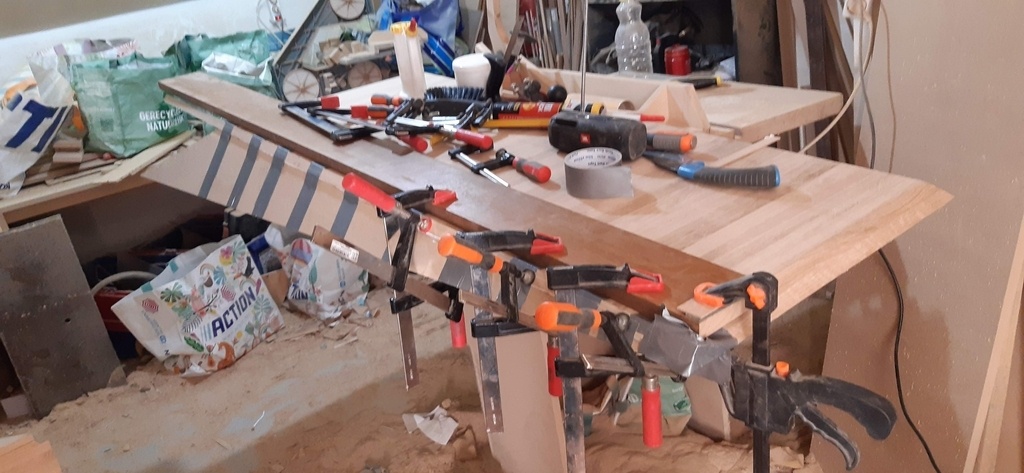

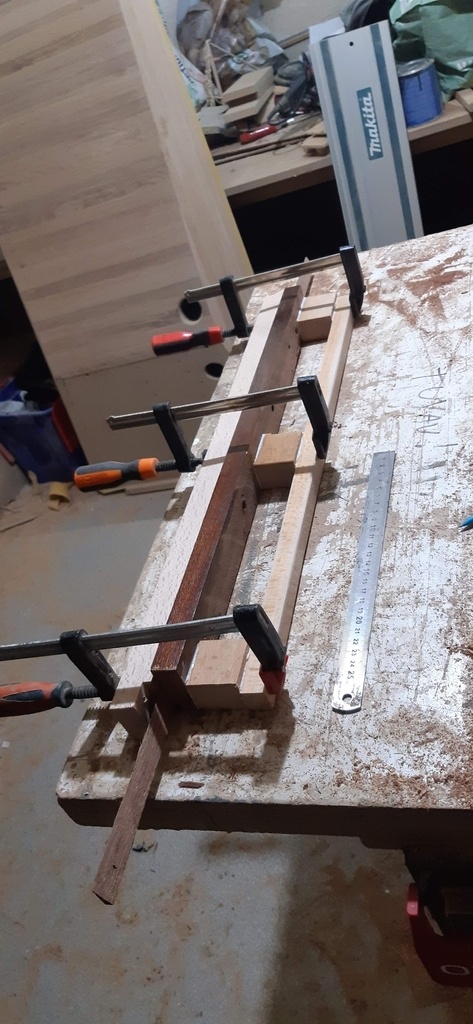

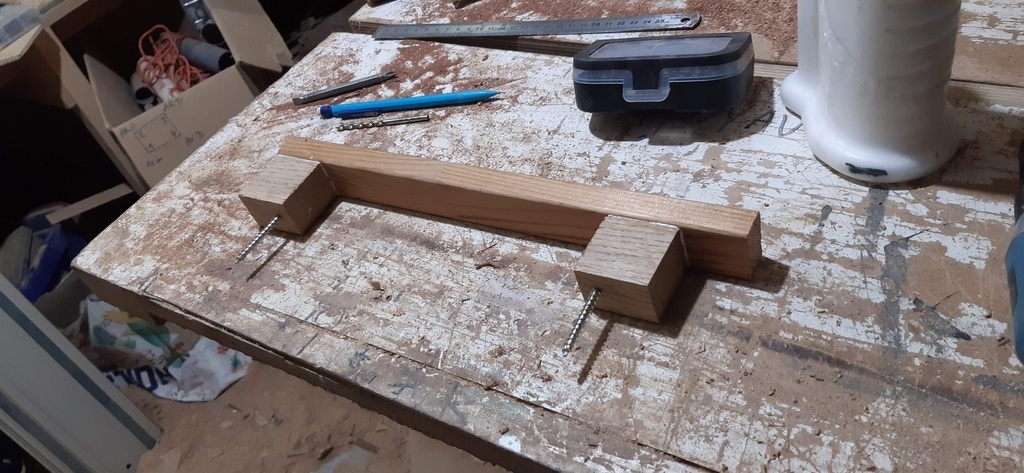

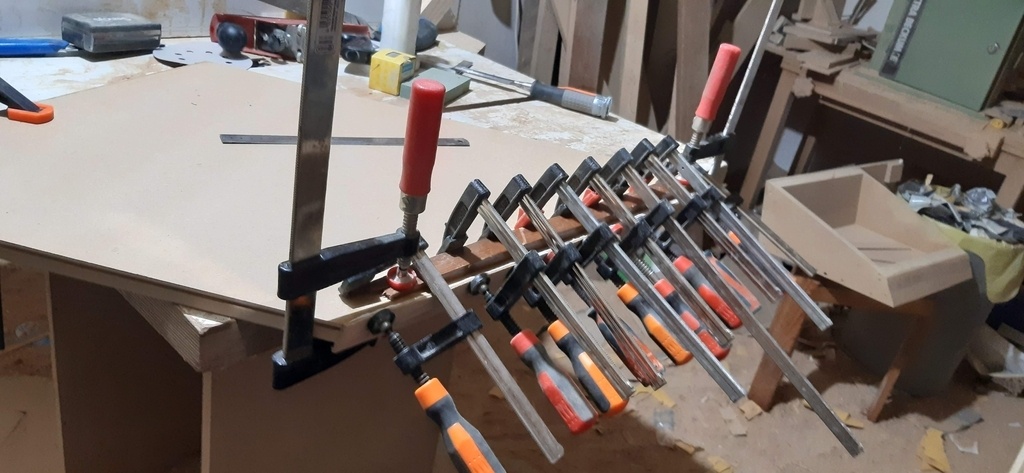

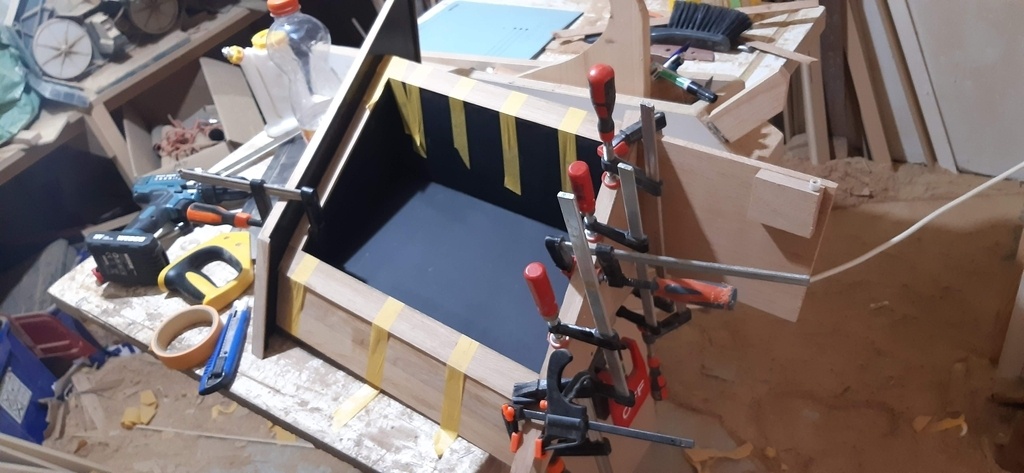

Voici une collection de serrages étranges. Pour le premier, les petits serres-joints se prennent sur une tige métallique insérée dans les poignées des grands serre-joints 😐

Les autres chipoteries

J'ai résolu le problème du tiroir qui plie trop en sortie en prolongeant un de ses côtés, avec dessus un petit biniou en plastique qui vient cogner l'intérieur du caisson et empécher le basculement.

J'ai décidé en dernière minute de boucher les rainures à l'avant de la porte coulissante car la porte coulisse vers l'avant, donc pas besoin de rainures traversantes.

J'ai du rajouter des petits patches de bois là où je n'avais pas été assez loin avec les lamelles.

J'ai créé deux poignées de transport pour la base : une qui vient se fixer avec les 4 boulons qui attachent le plateau et une autre qui se fixe avec deux longues vis qui rentrent dans un renfort en chêne à l'angle inférieur avant de la base.

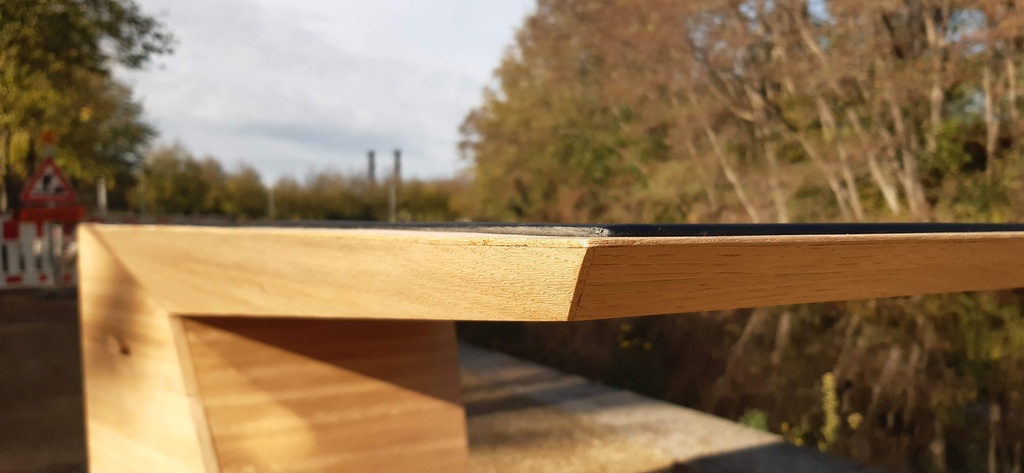

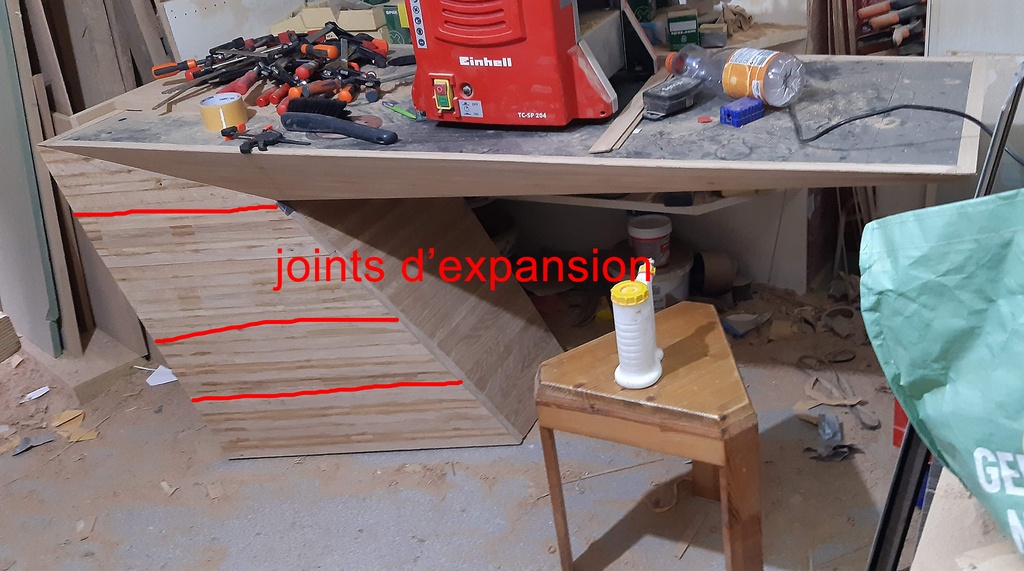

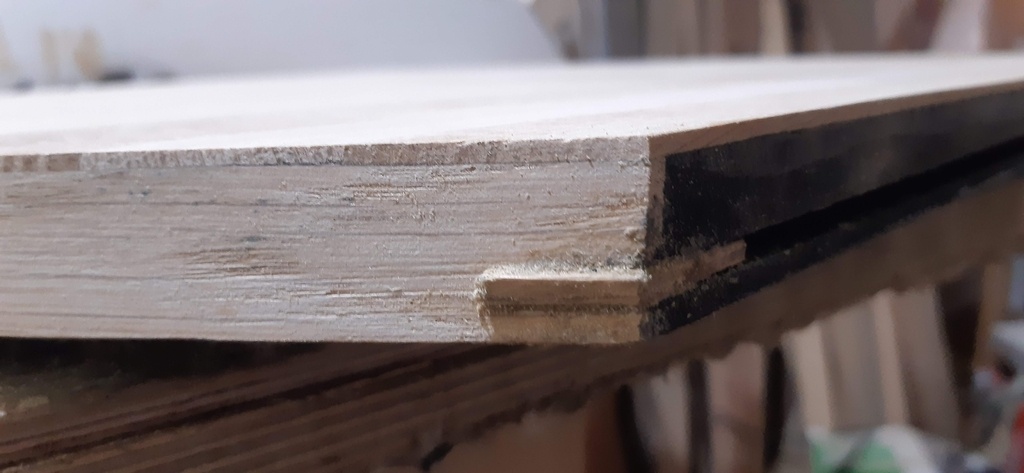

J'ai laissé des joints d'expansion pour les surfaces qui n'étaient pas contraintes par d'autres, c'est à dire la porte et la façade de tiroir (j'ai juste pas collé les lamelles ensemble et j'ai utilisé le mastic souple au maximum).

J'ai peint en noir les intérieurs visibles, sauf l'intérieur du tiroir qui est recouvert de simili-cuir et de chêne. La peinture est pas toujours top.

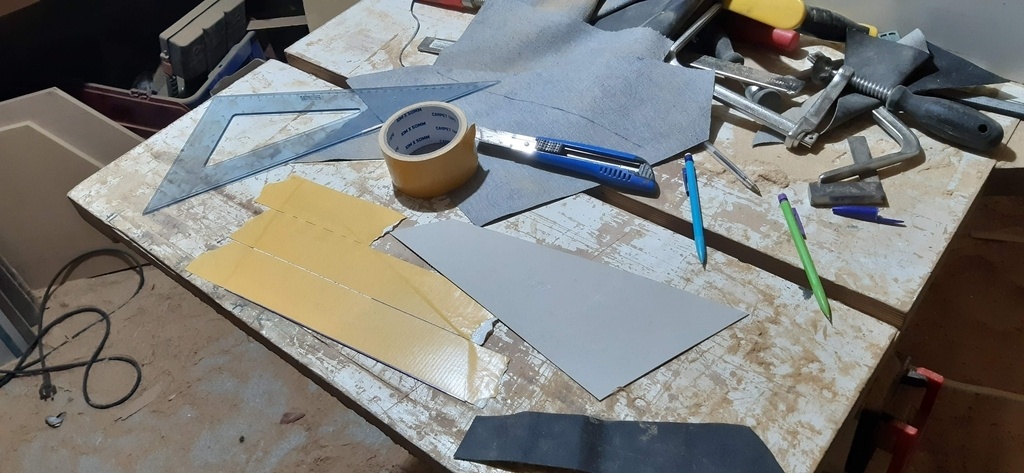

Aussi, la forme de la porte et de la façade du tiroir change légèrement en fonction de si le plateau est chargé ou non. J'ai donc fabriqué une bonne partie de l'avant avec ma toute nouvelle dégauchisseuse sur le plateau, comme charge.

Je voulais un système push pour la façade du tiroir, mais au vu de comment j'ai plaqué les chants, c'était impossible de pousser la façade "plus loin" dans le bureau pour réamorcer le push.

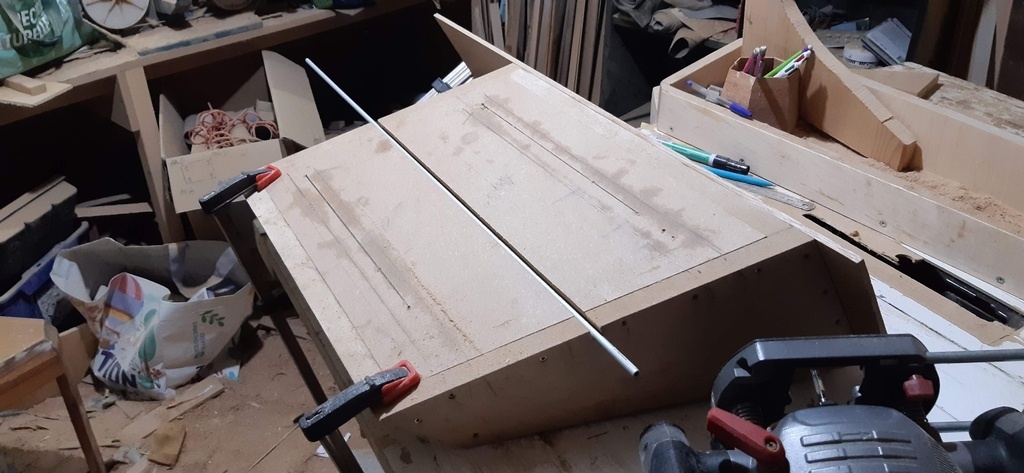

J'ai donc commencer à défoncer une rainure sous le tiroir destiné à accueillir une tige en aluminium qui viendrait amorcer le push au fond via un bouton à pousser en façade et puis... j'ai juste collé une poignée 😑

Voilà voilà, je pense que c'est à peu près tout. C'était une belle aventure mais un peu longue par moments 😃

Merci de votre lecture et à bientôt !
