Benjamin Diot

Un abri à bois en bois


Note: tous les élèves mineurs ainsi que leurs représentants légaux ont signé une autorisation de diffusion des images.

Fabrication et levage d'un abri à bois en bois par notre promotion 2021-2023 de CAP Charpentier bois en formation initiale au lycée des métiers Le Nivolet (Savoie).

On en est à une centaine d'heures effectives pour le groupe pour la partie débit-tracé-taille-levage (compteur exact sur le site web du lycée, lien en dessous).

Entièrement réalisée par EHCM (Elève Humains à Commandes Manuelles)

Bravo à nos jeunes pour cette réalisation professionnelle commencée le 07 Septembre et levée en quasi totalité le 18 Novembre. 42 pièces au total à tracer, tailler, lever: une seule pièce a été mise au rebut (trop vite à la scie...)

Le mois de Janvier ce sera couverture et zinguerie (Novembre-Décembre c'est stage en entreprise).

Le projet sur le site web du lycée:
Blog charpentier bois Lycée des métiers Le Nivolet

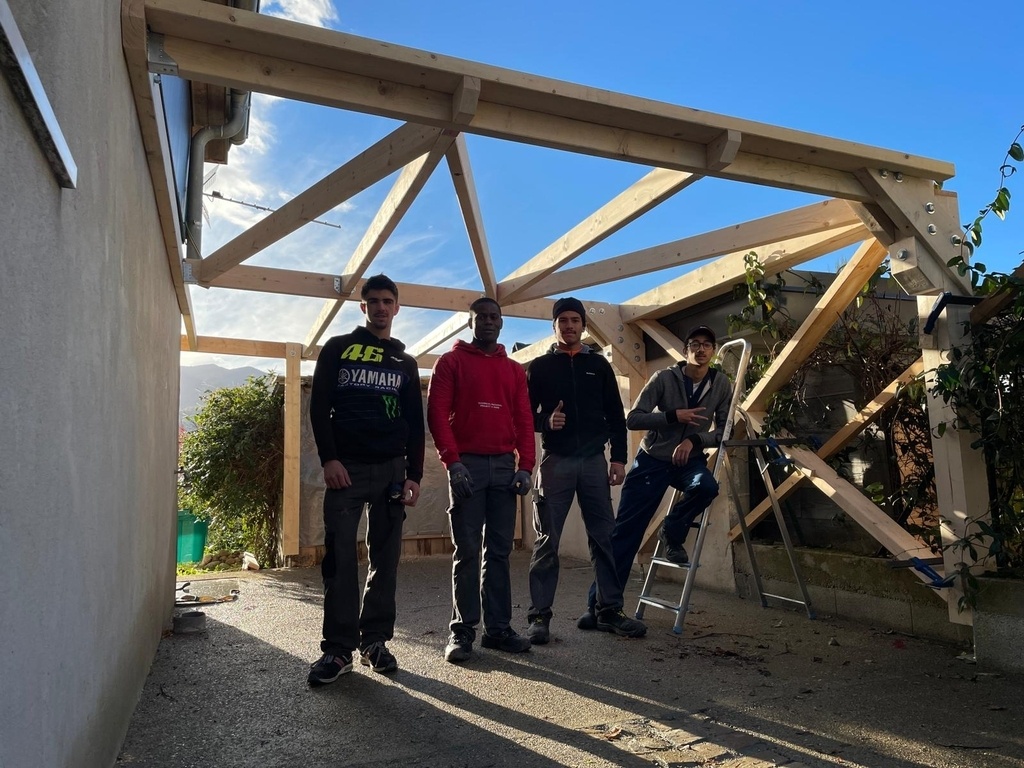

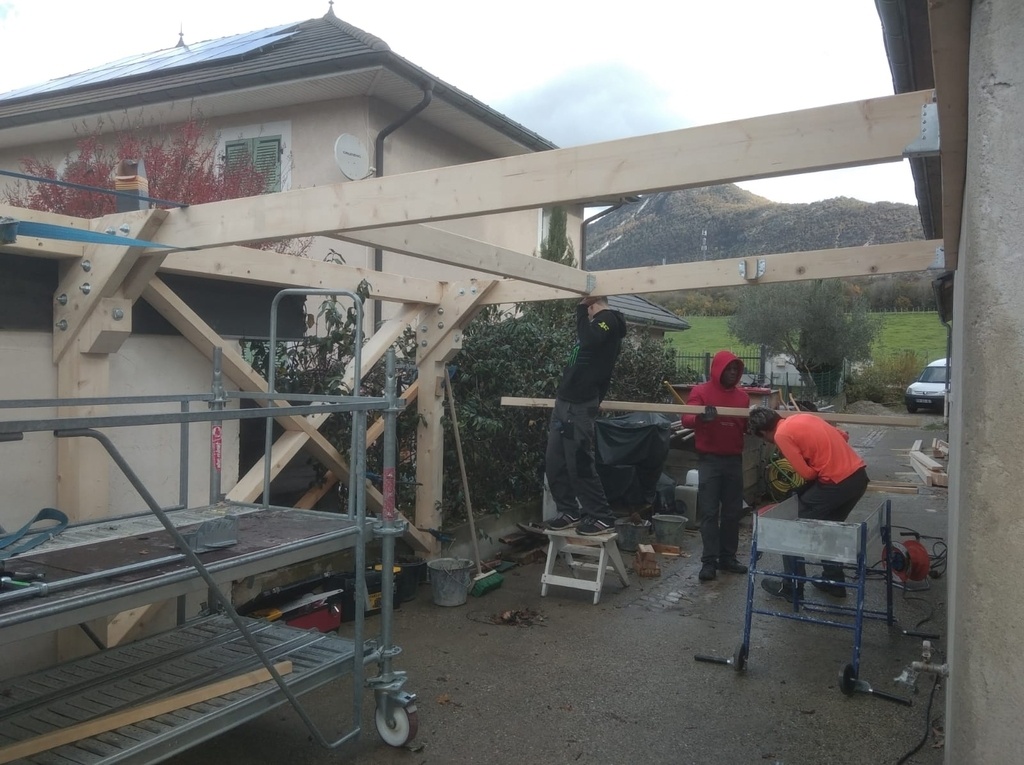

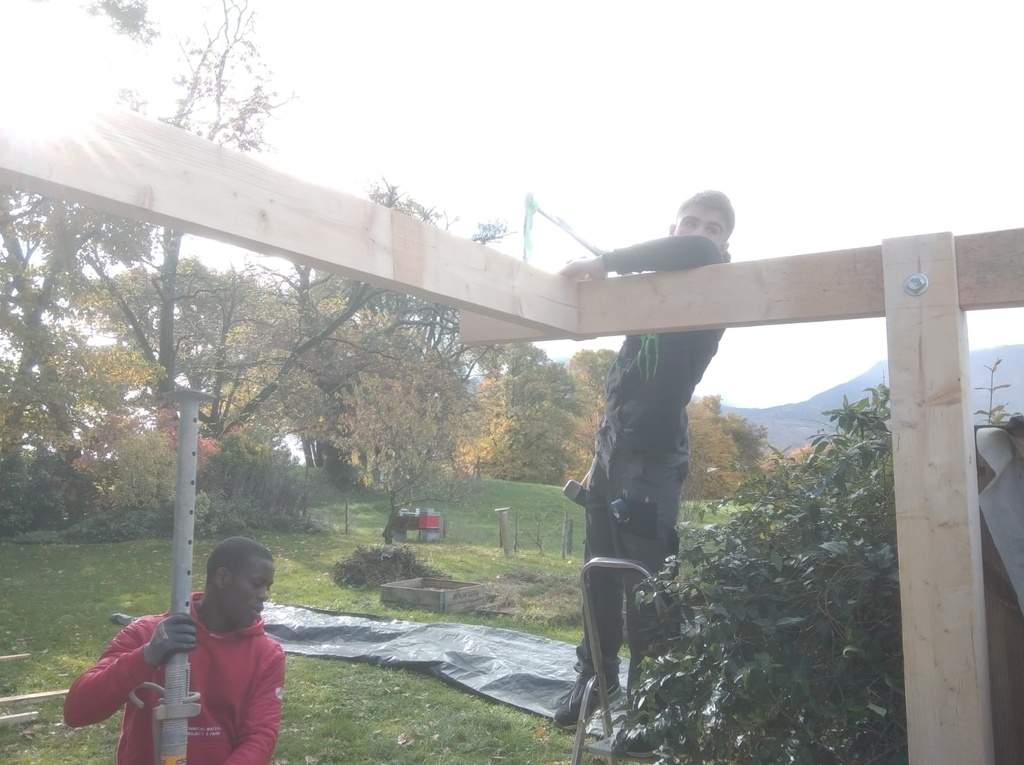

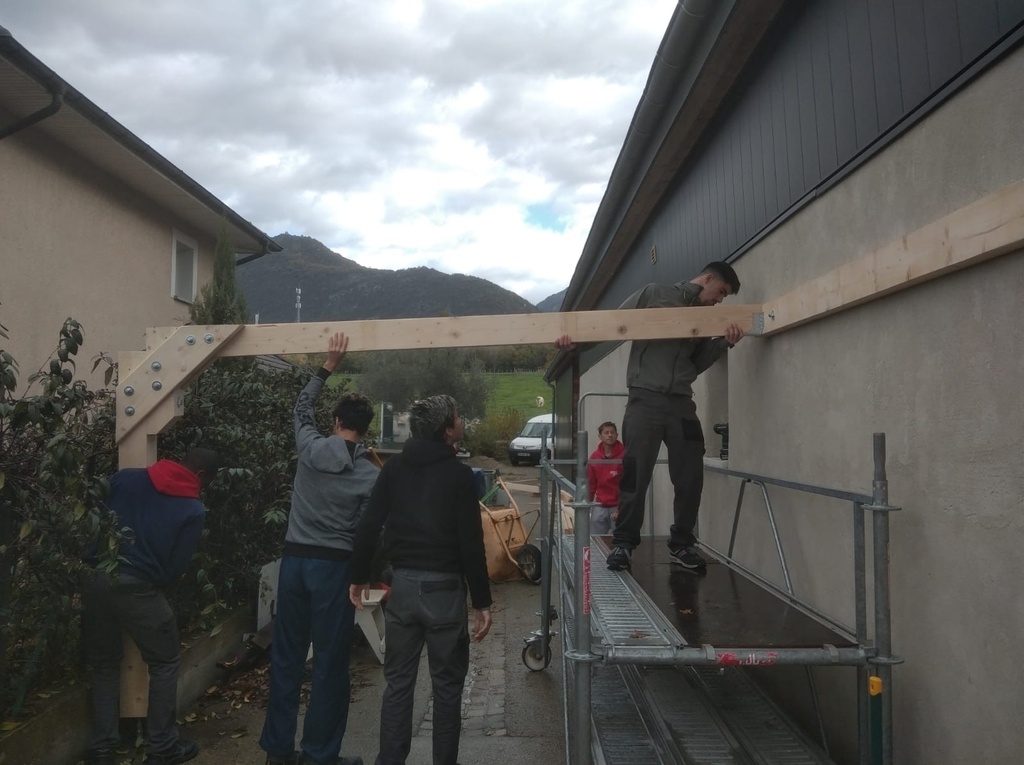

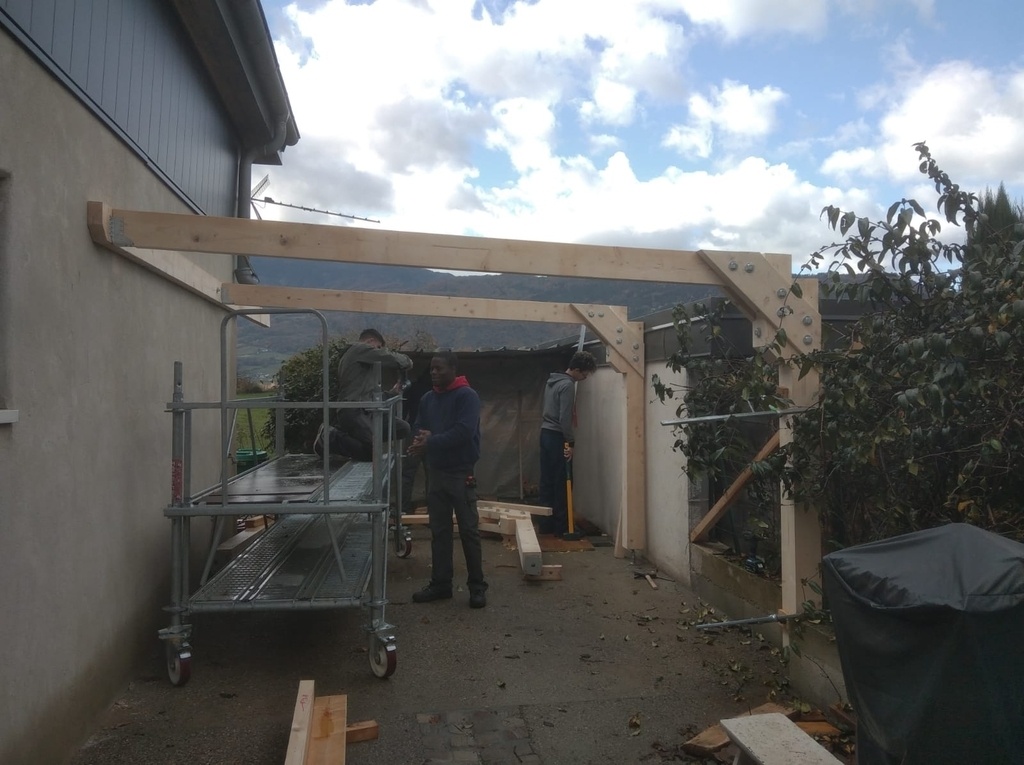

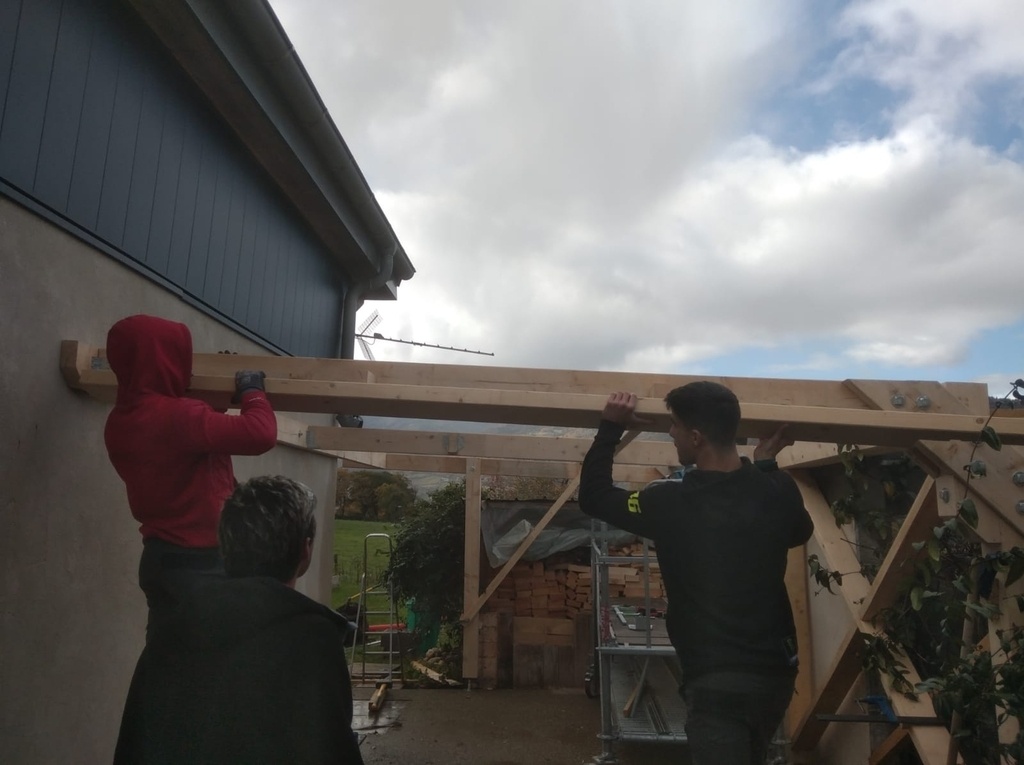

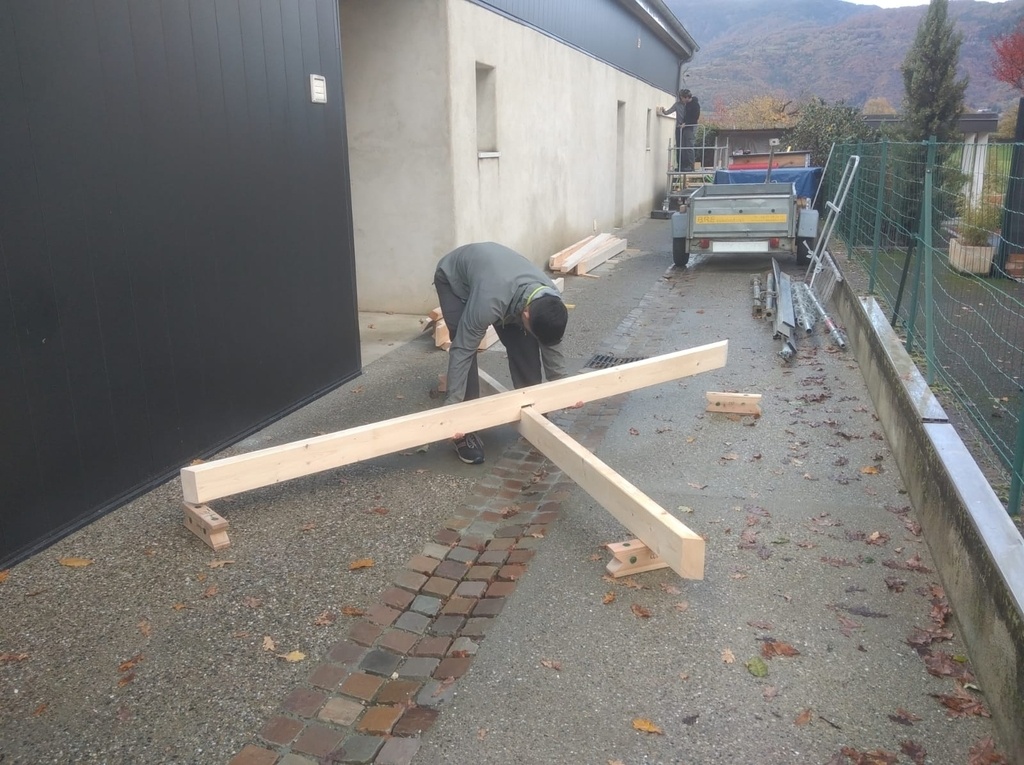

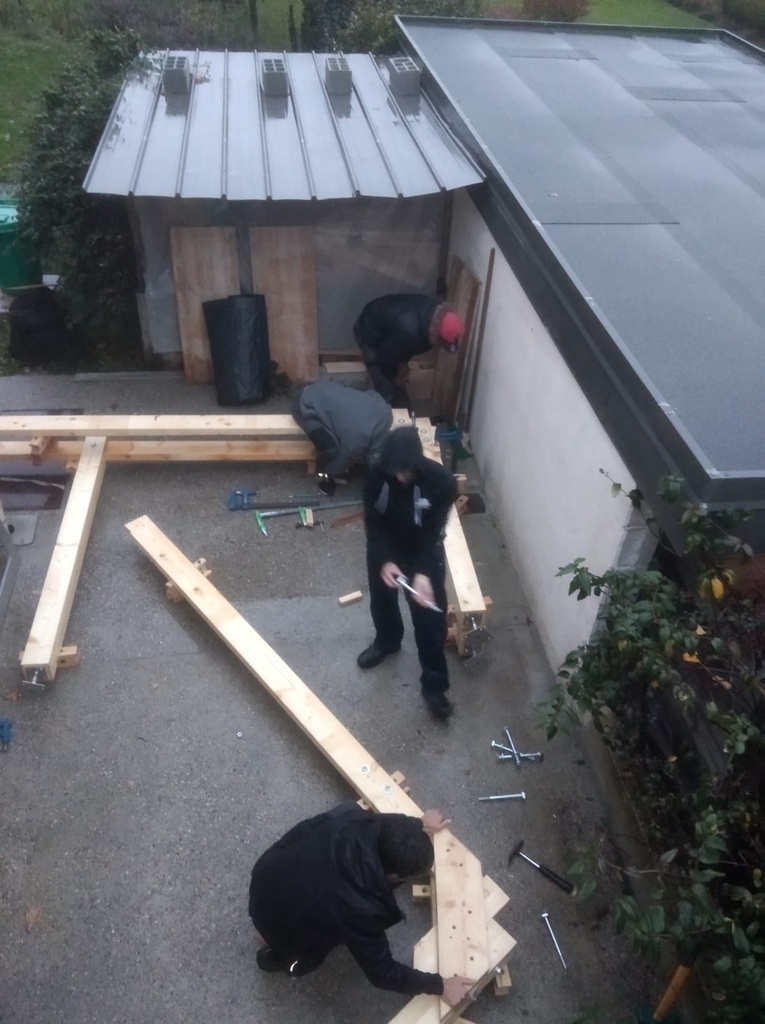

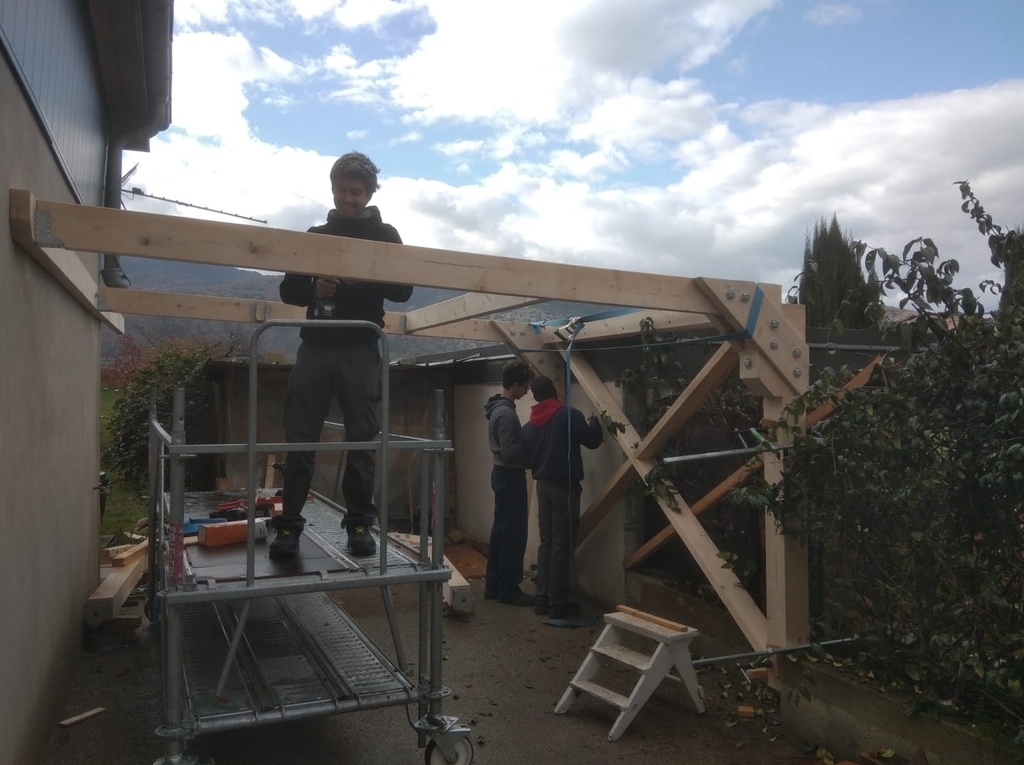

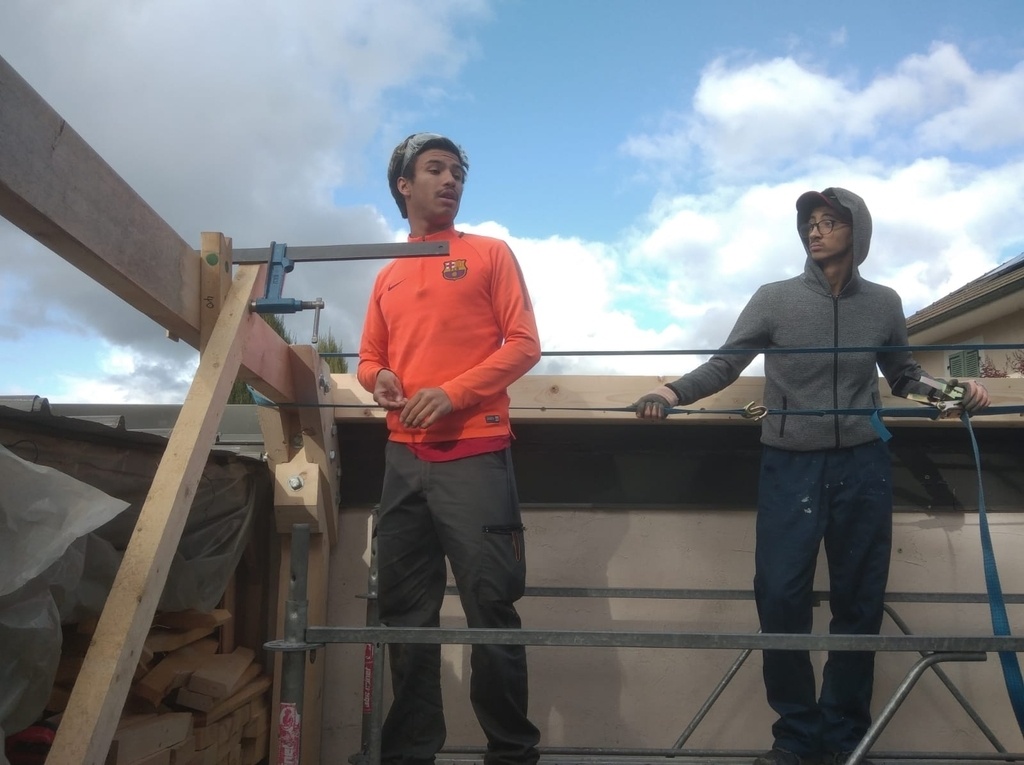

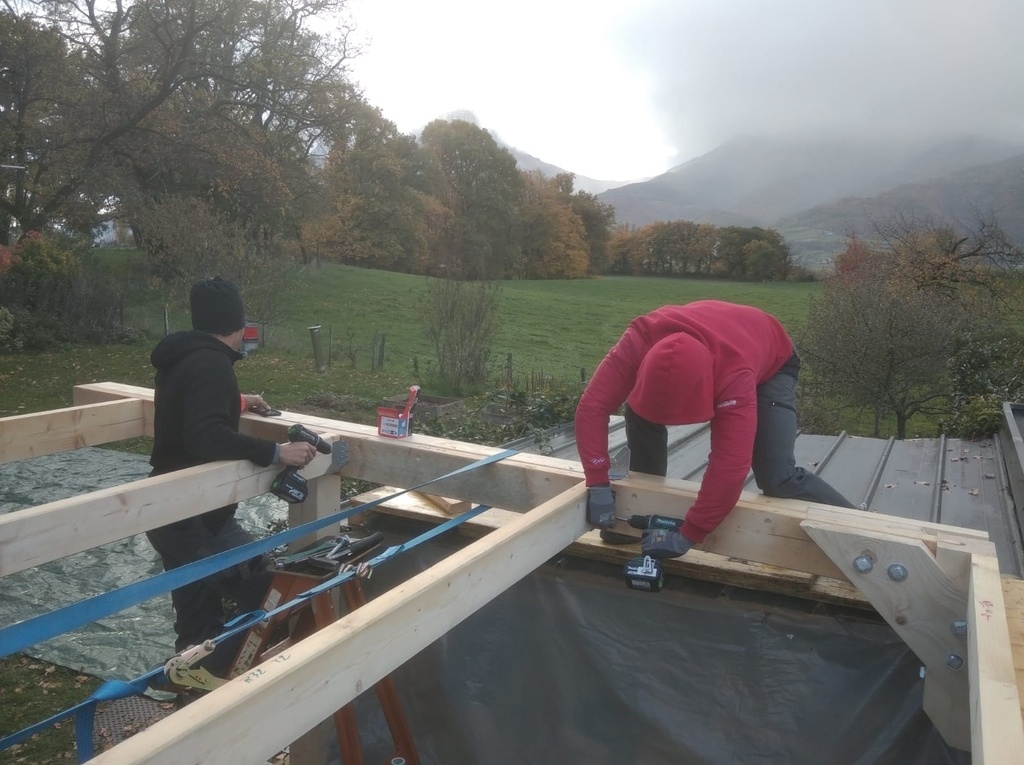

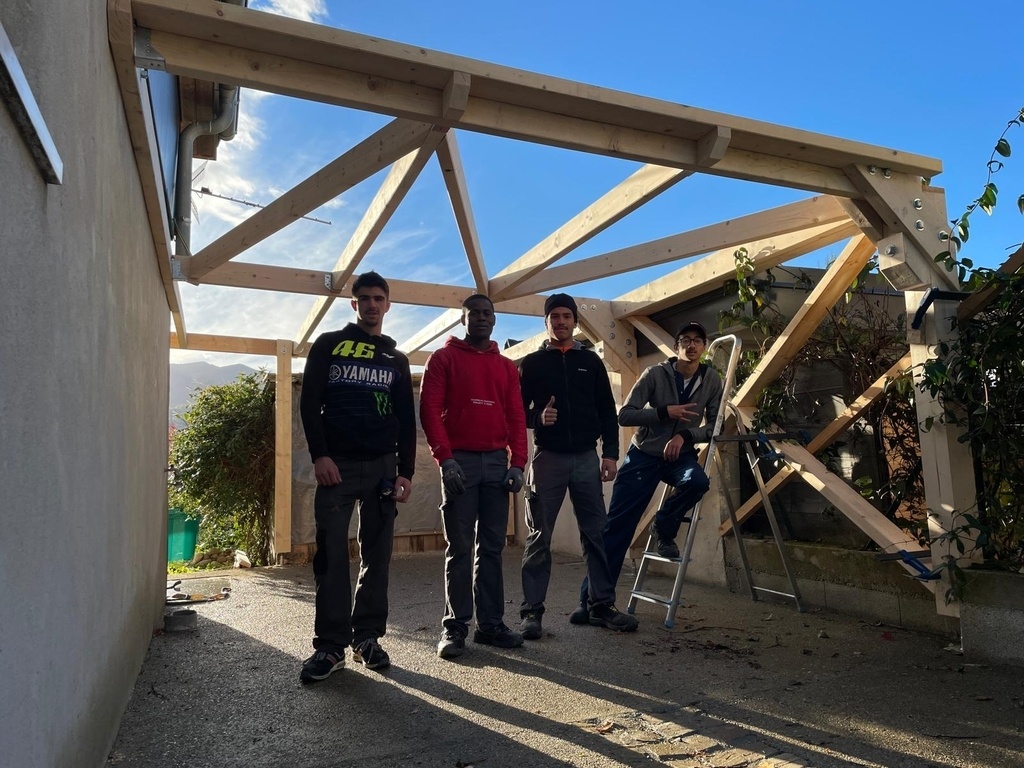

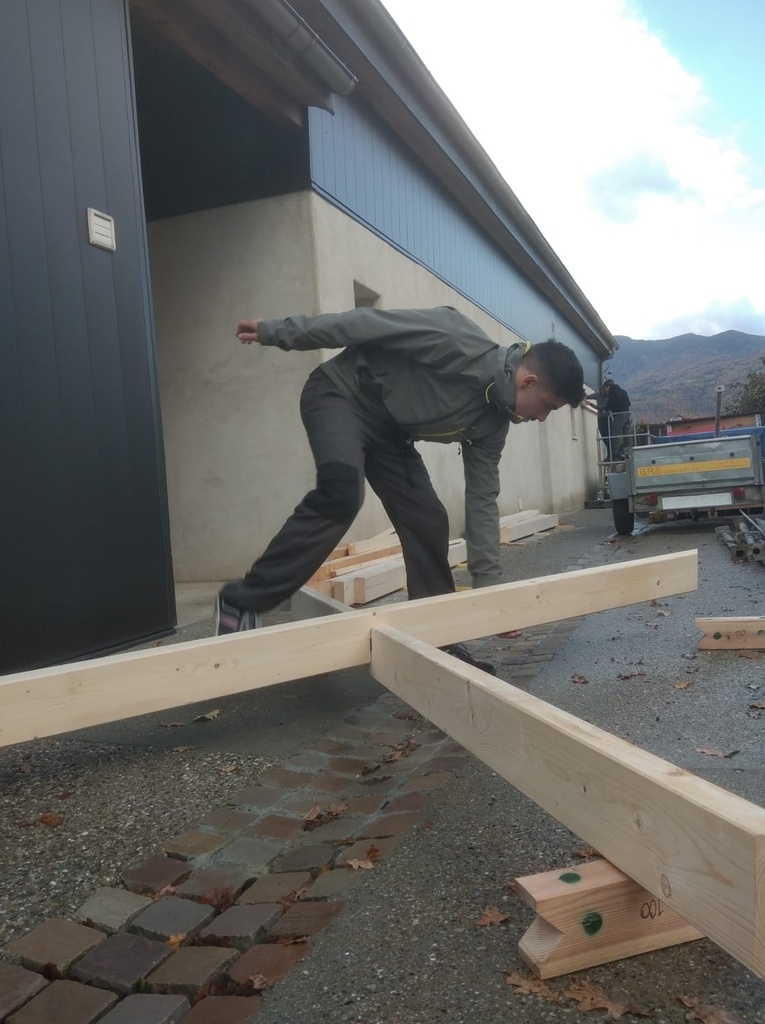

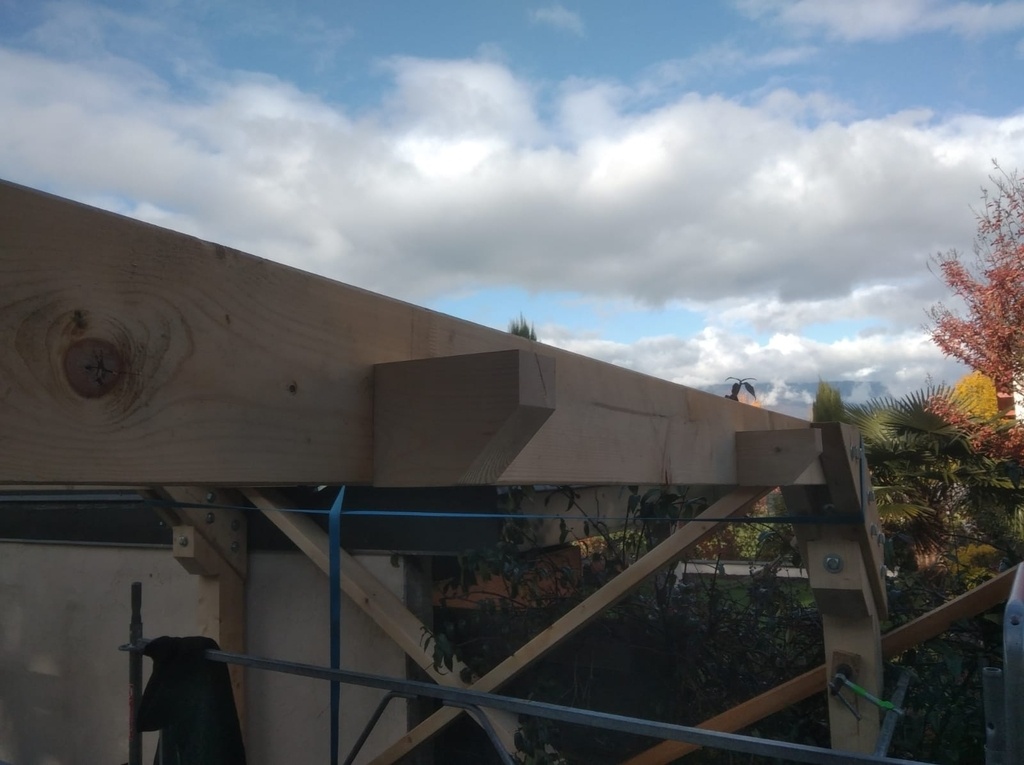

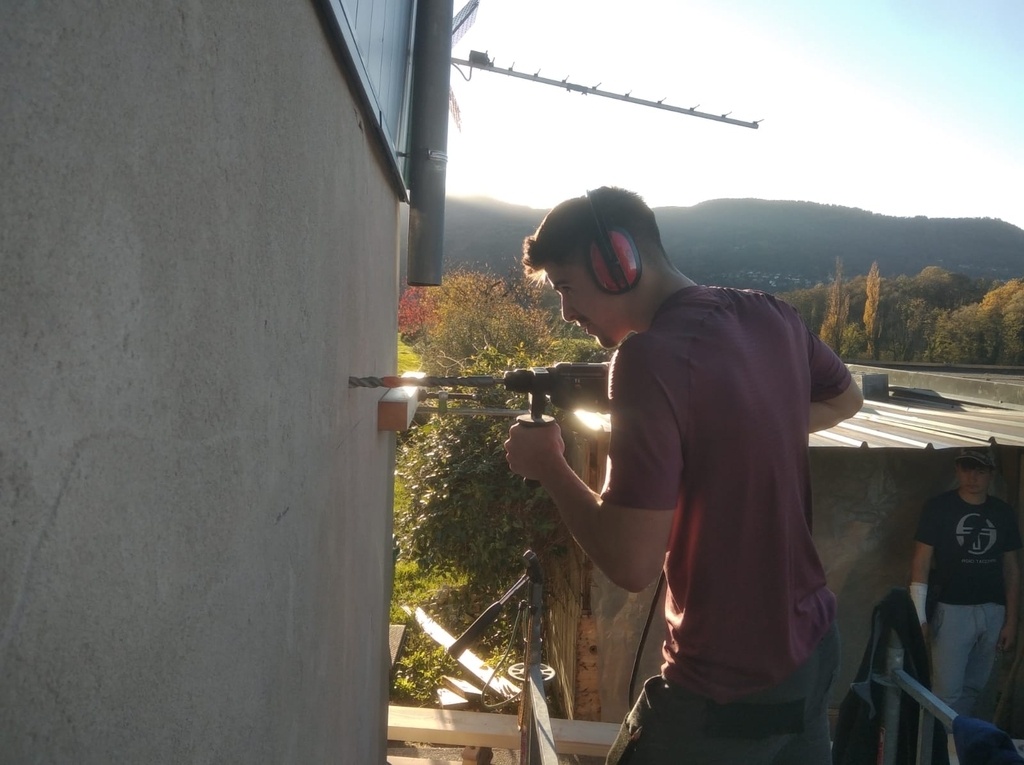

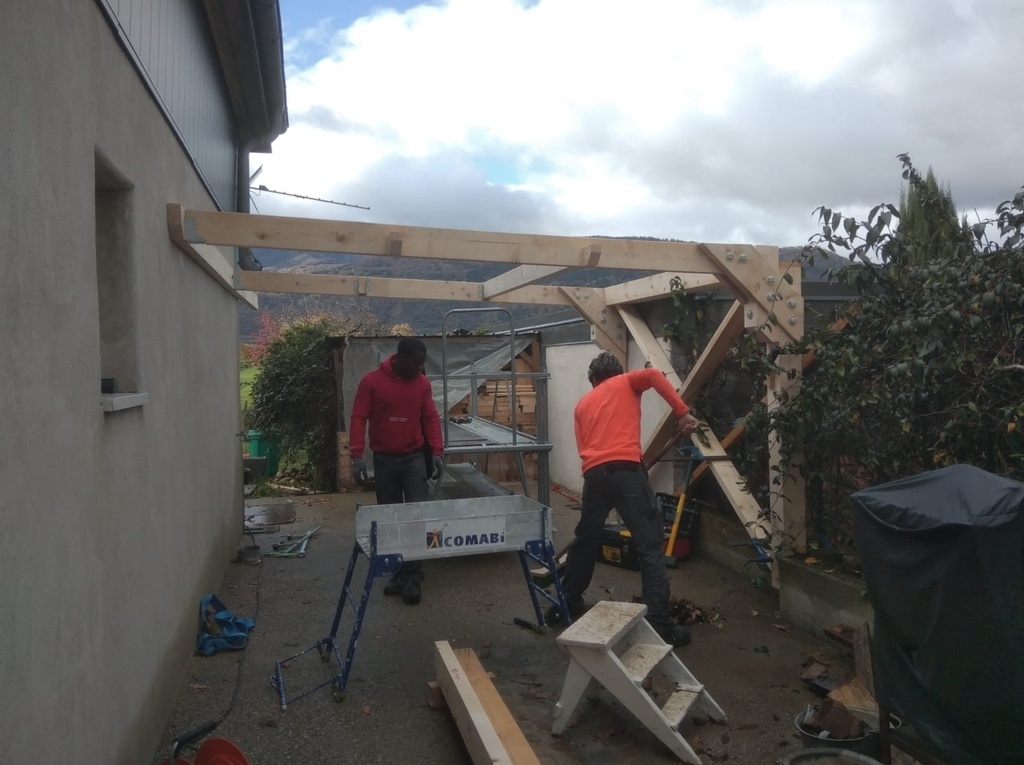

Le levage(1):

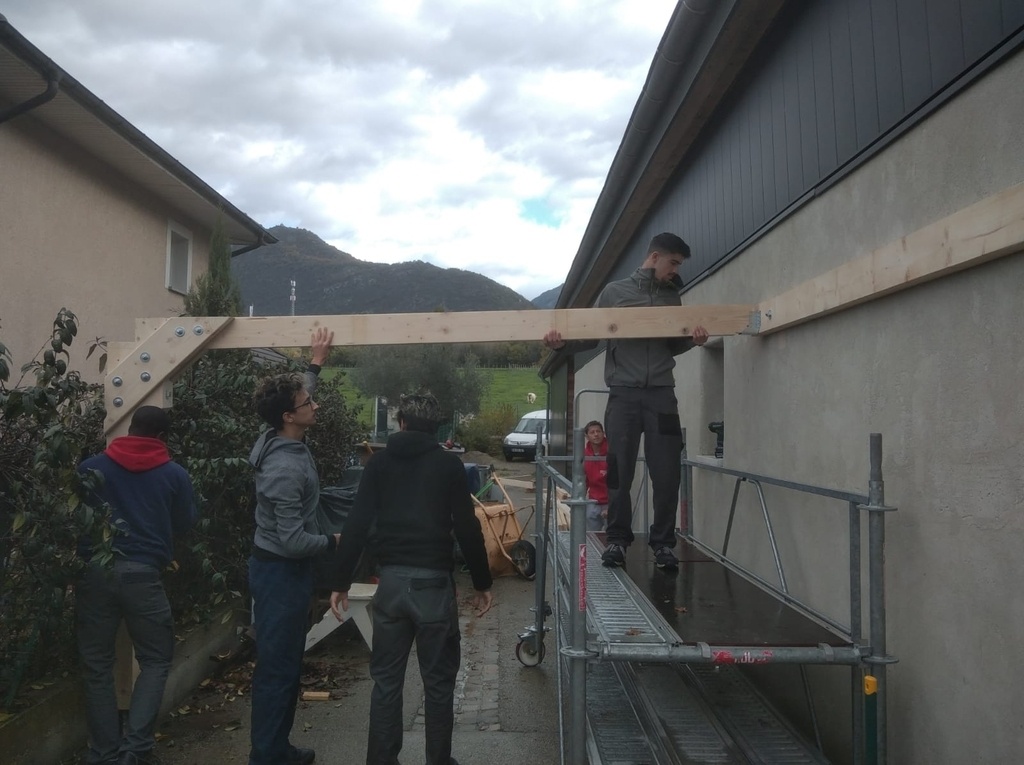

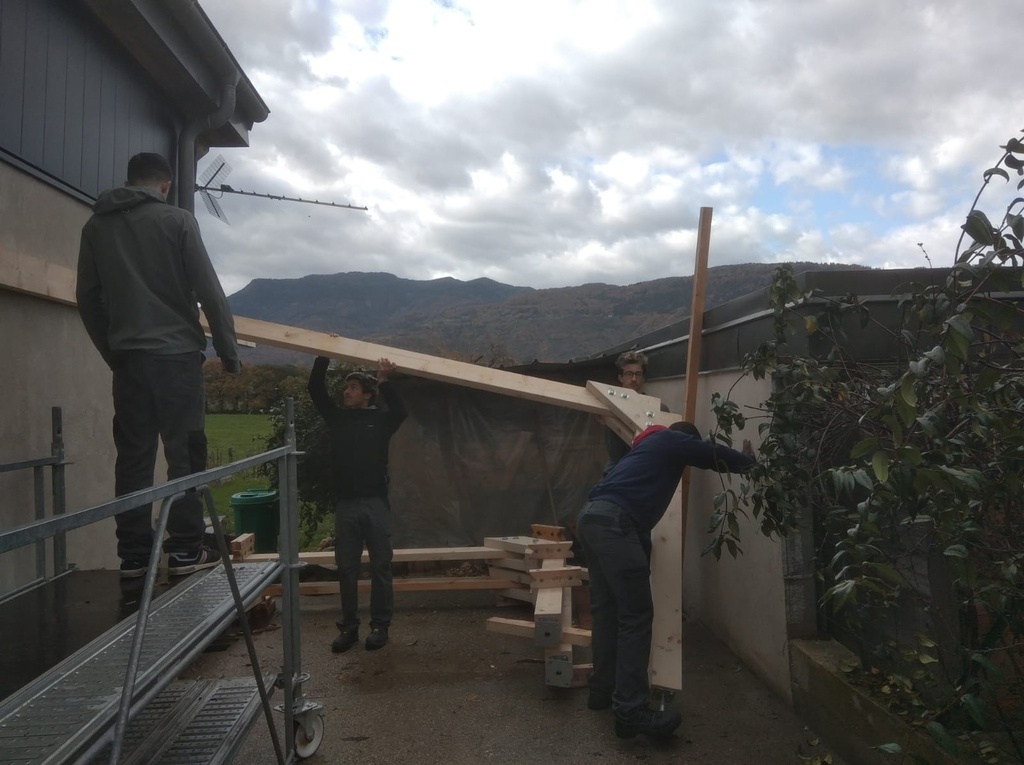

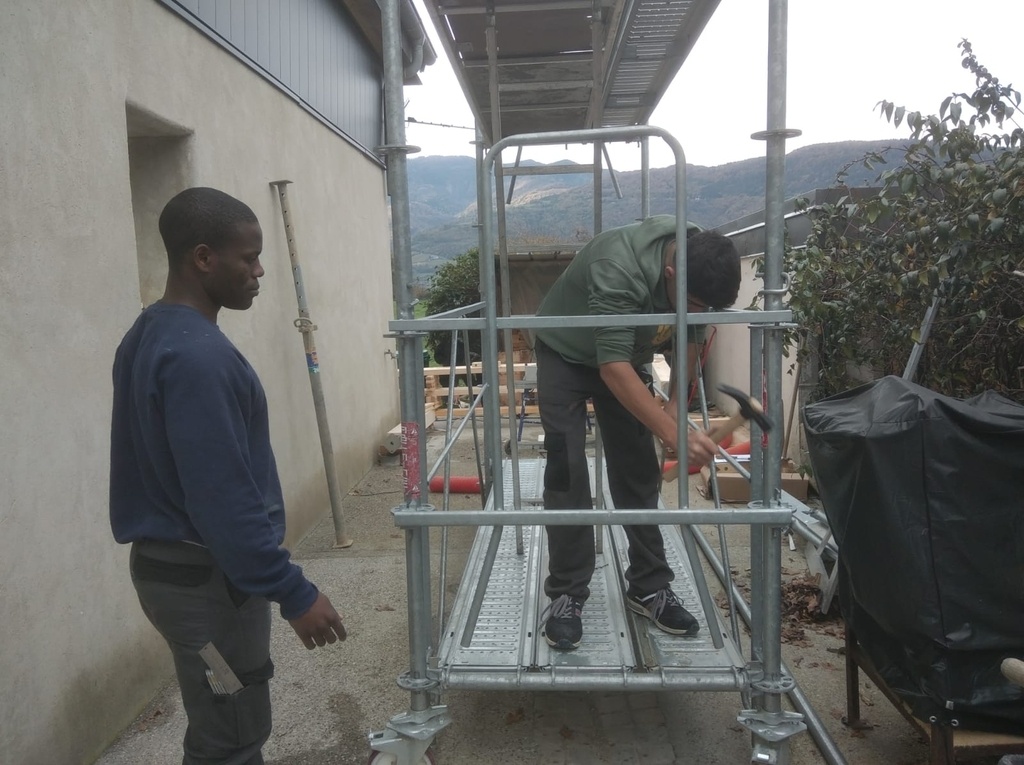

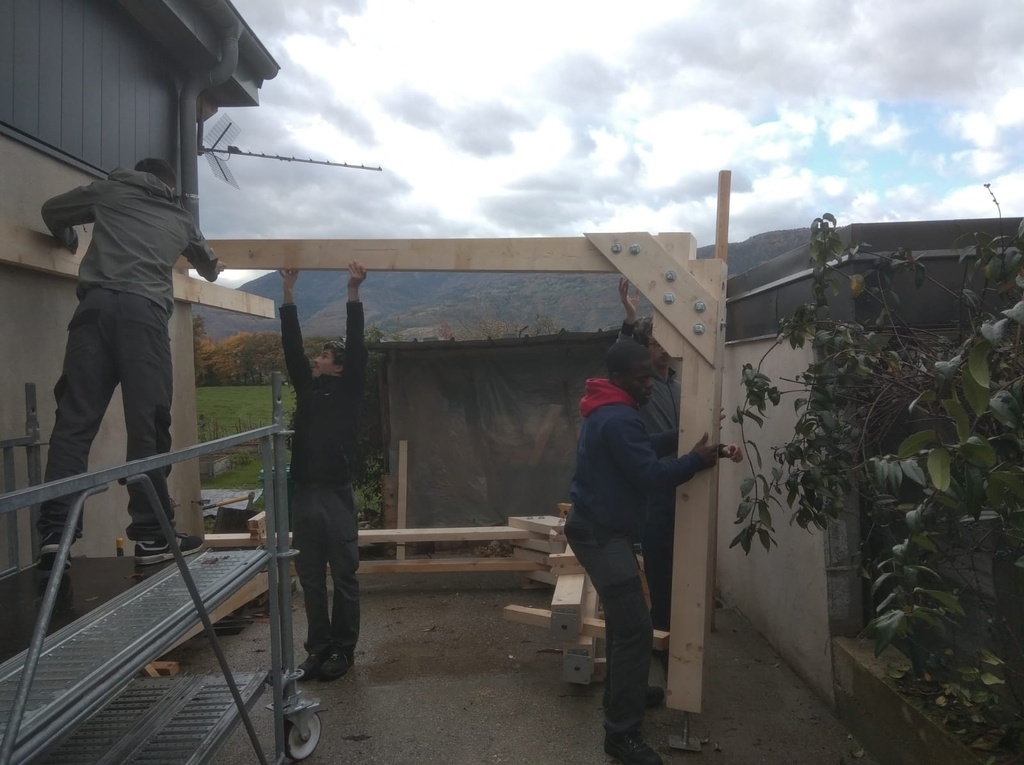

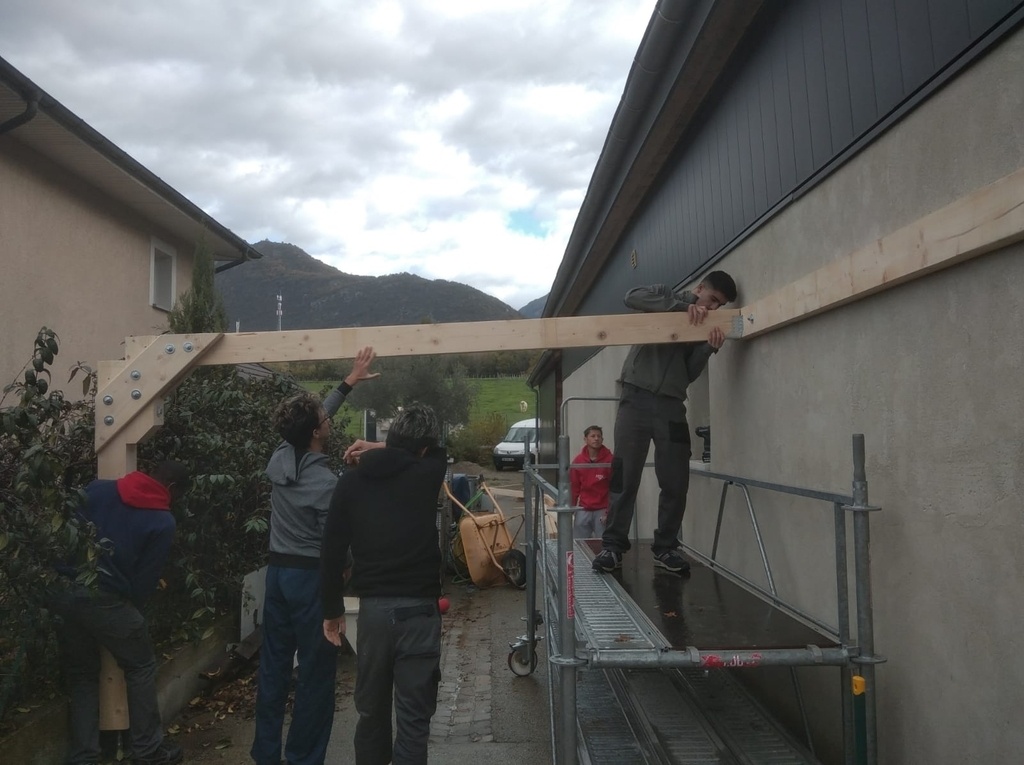

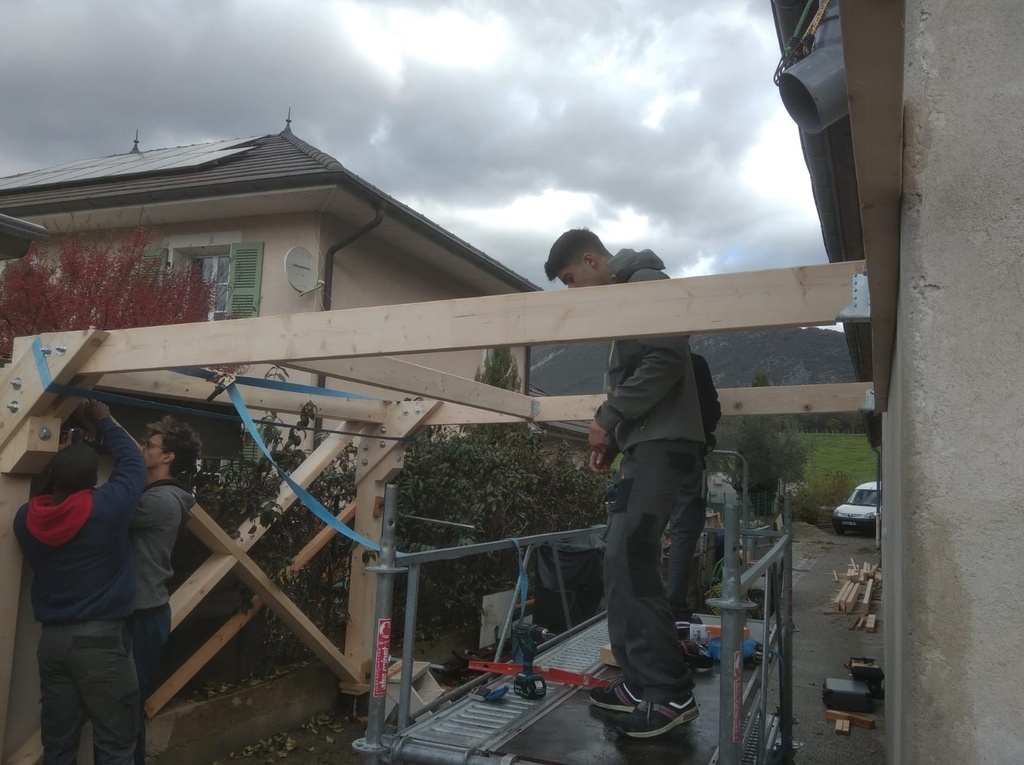

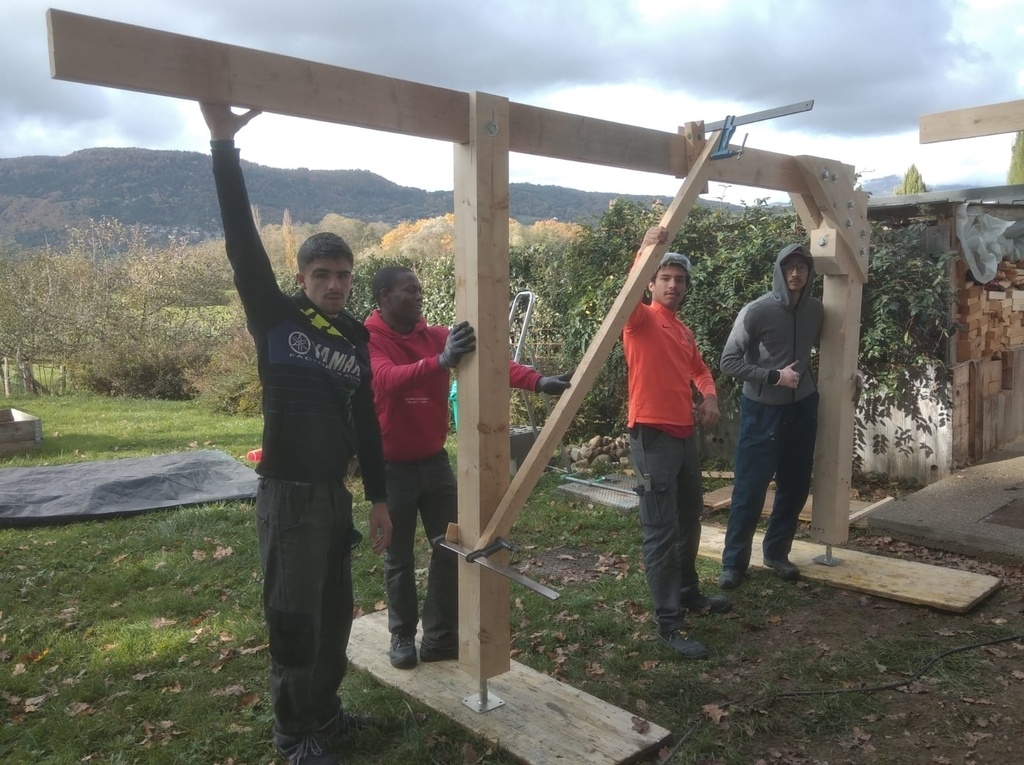

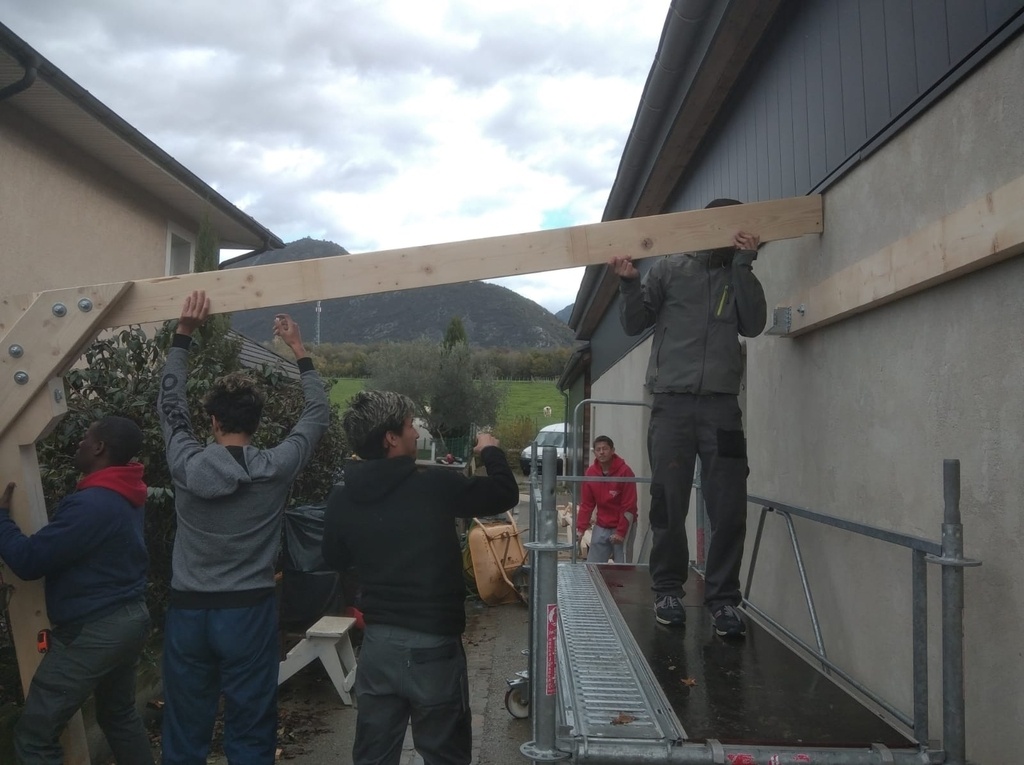

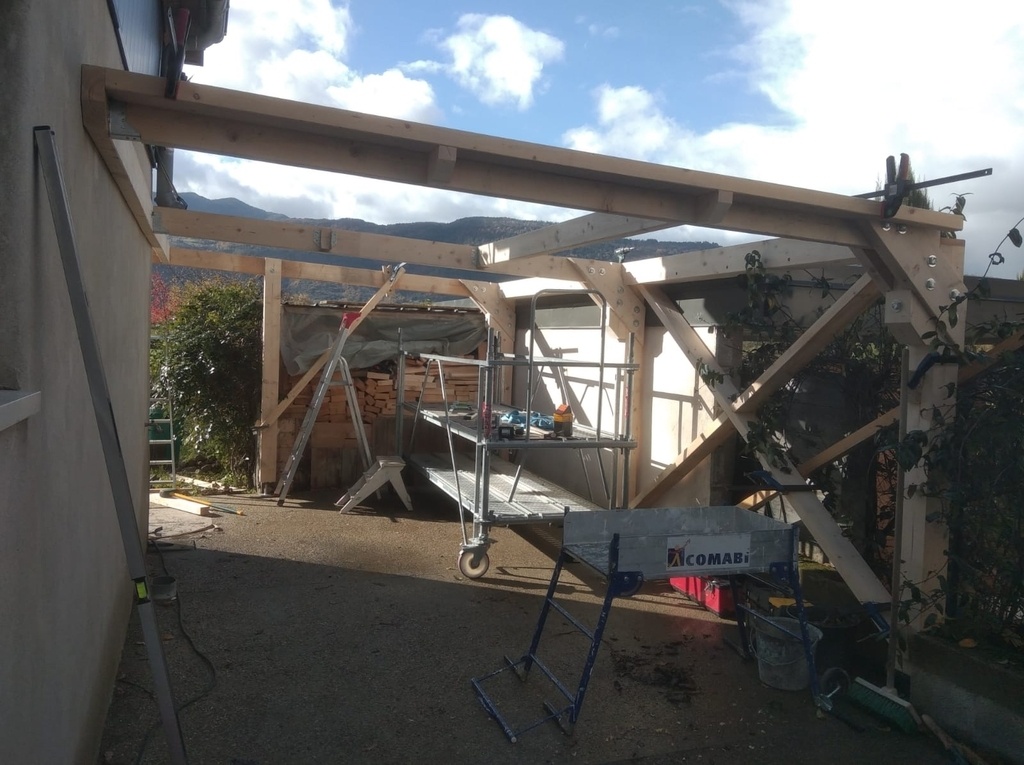

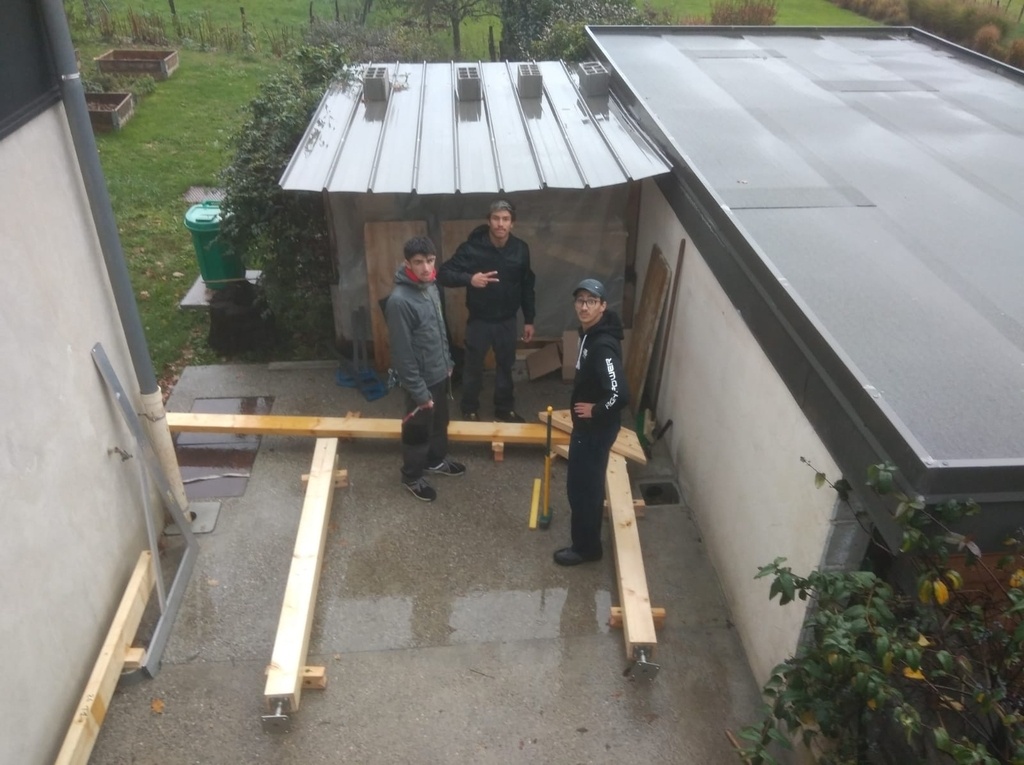

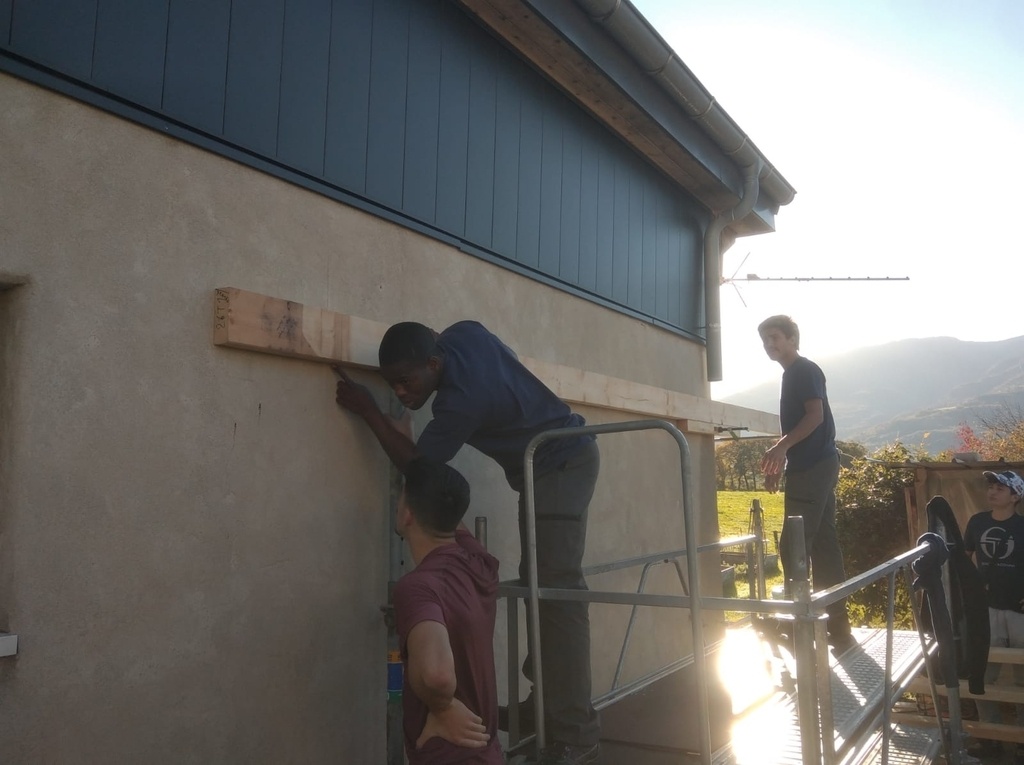

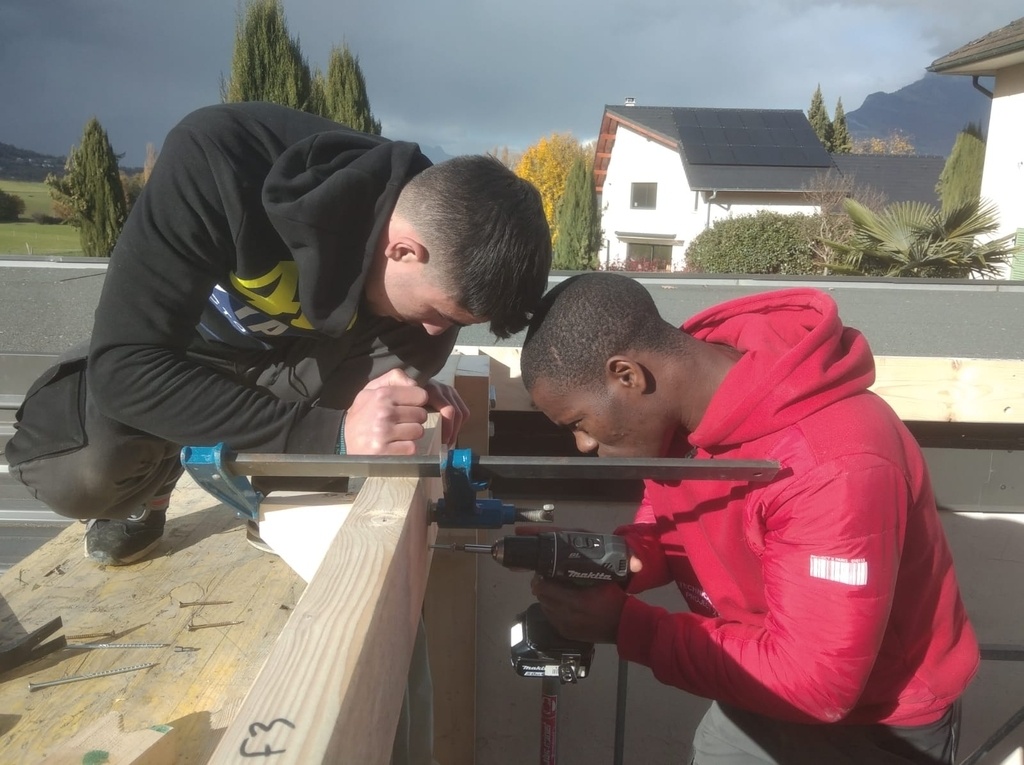

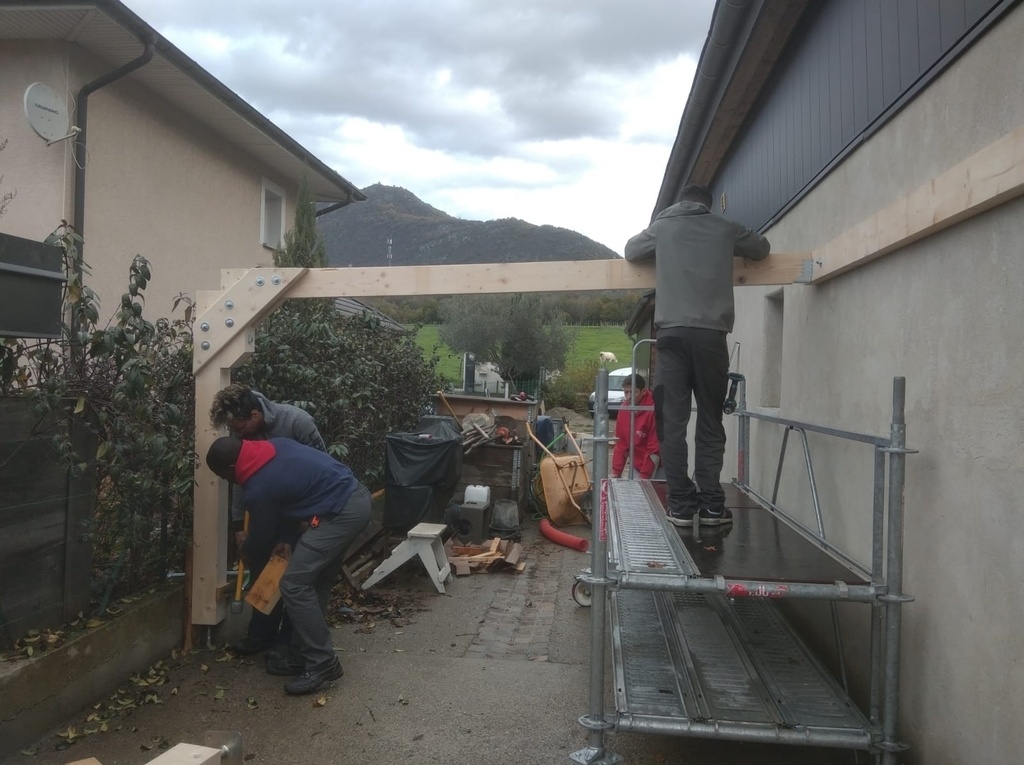

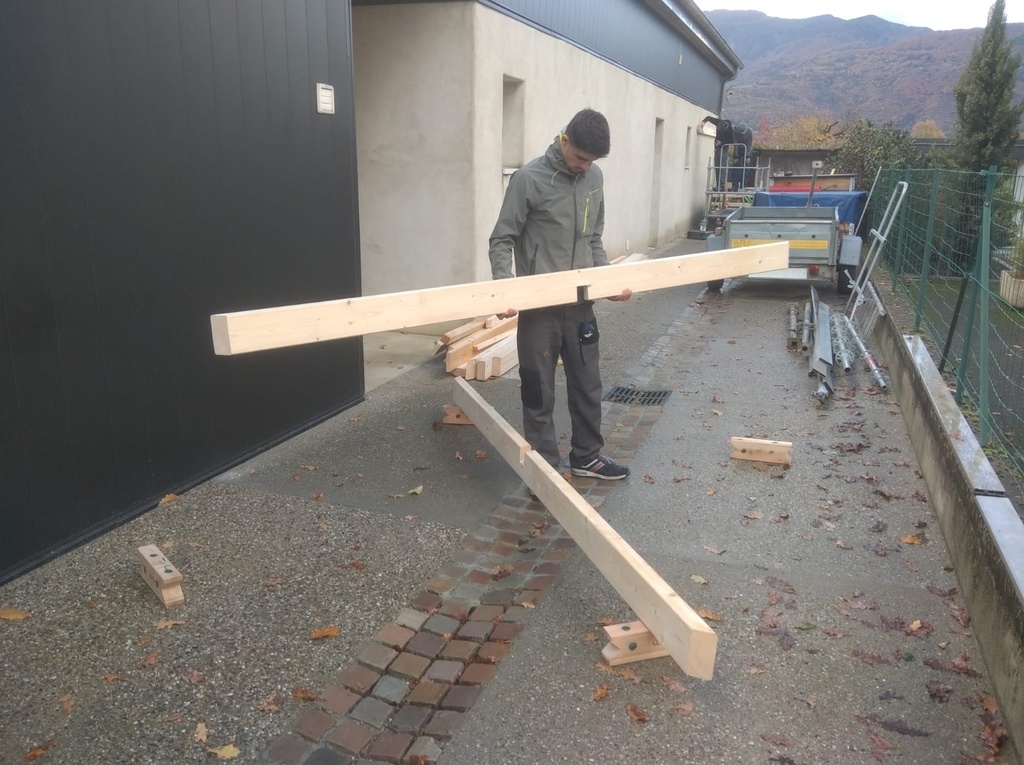

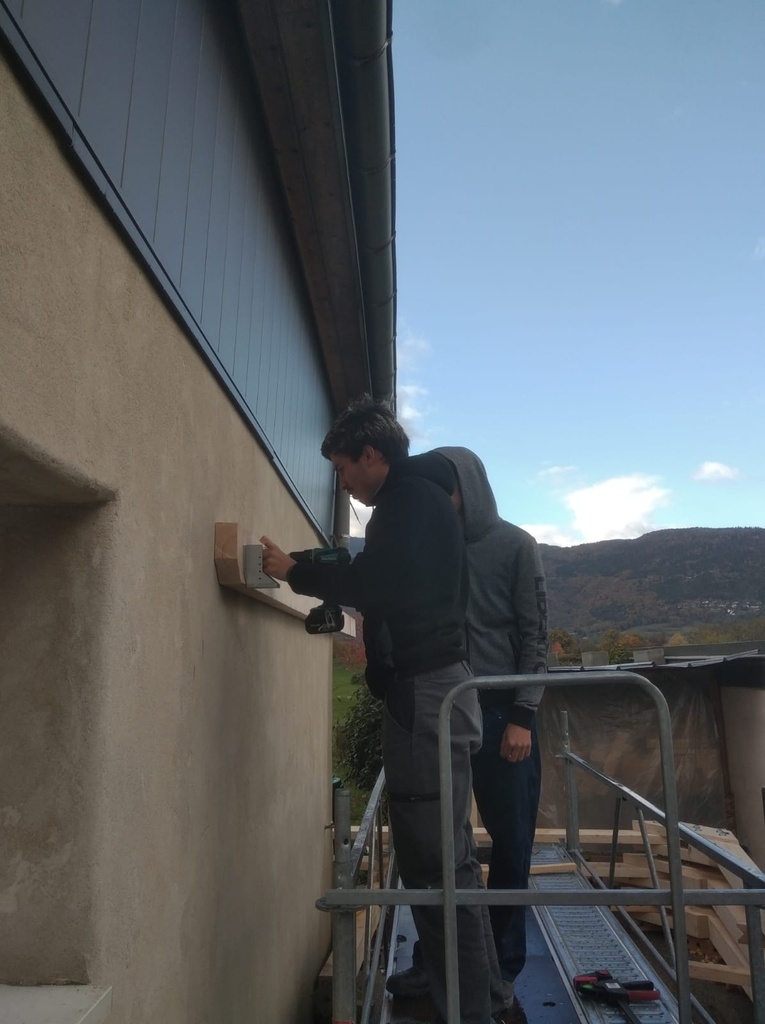

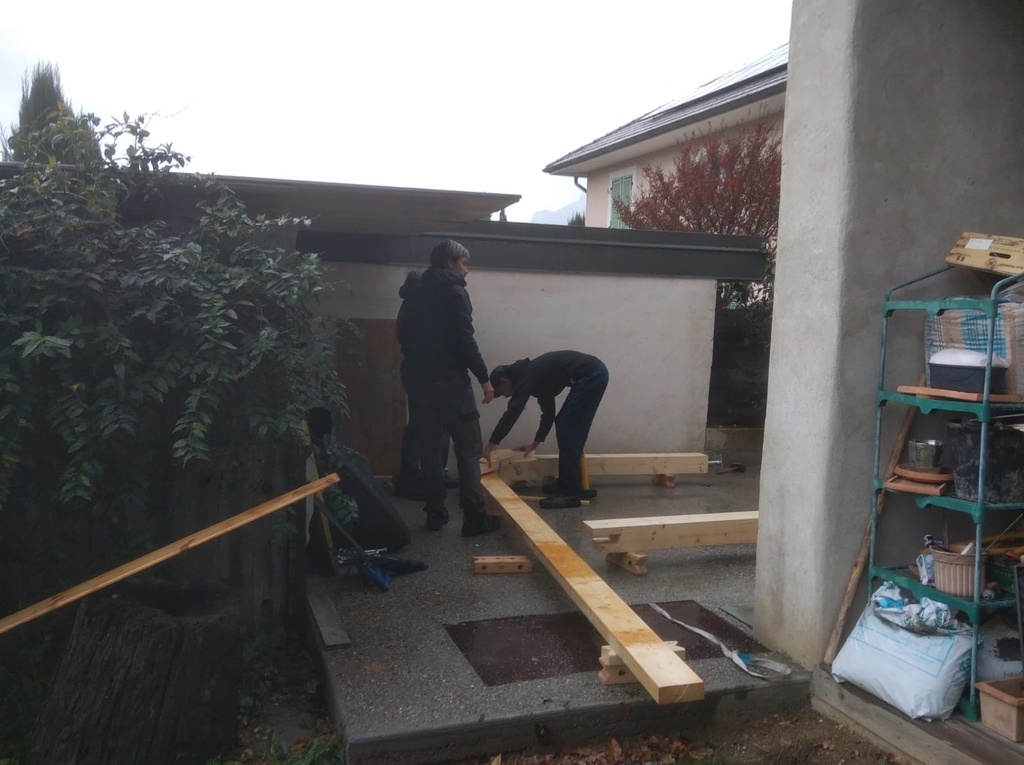

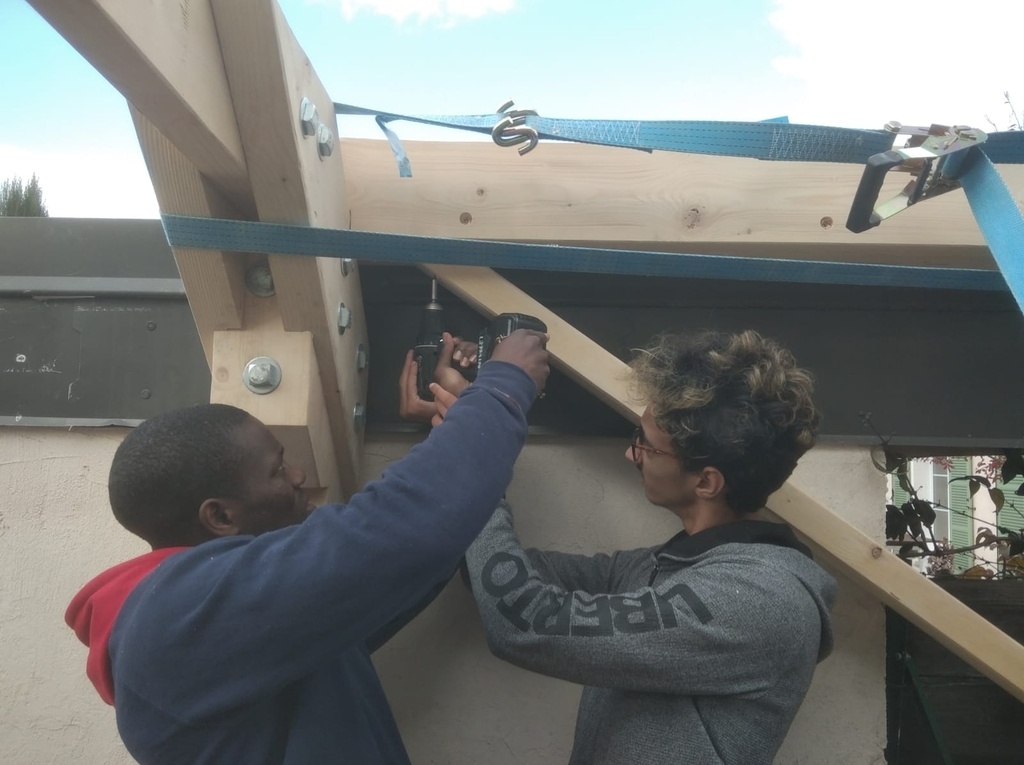

On approvisionne, on monte les fermes au sol, on implante la charpente, on fixe la muraillère, on envoie les fermes et on règle l'ensemble.

Le levage(2):

Le levage(3):

Le levage(4):

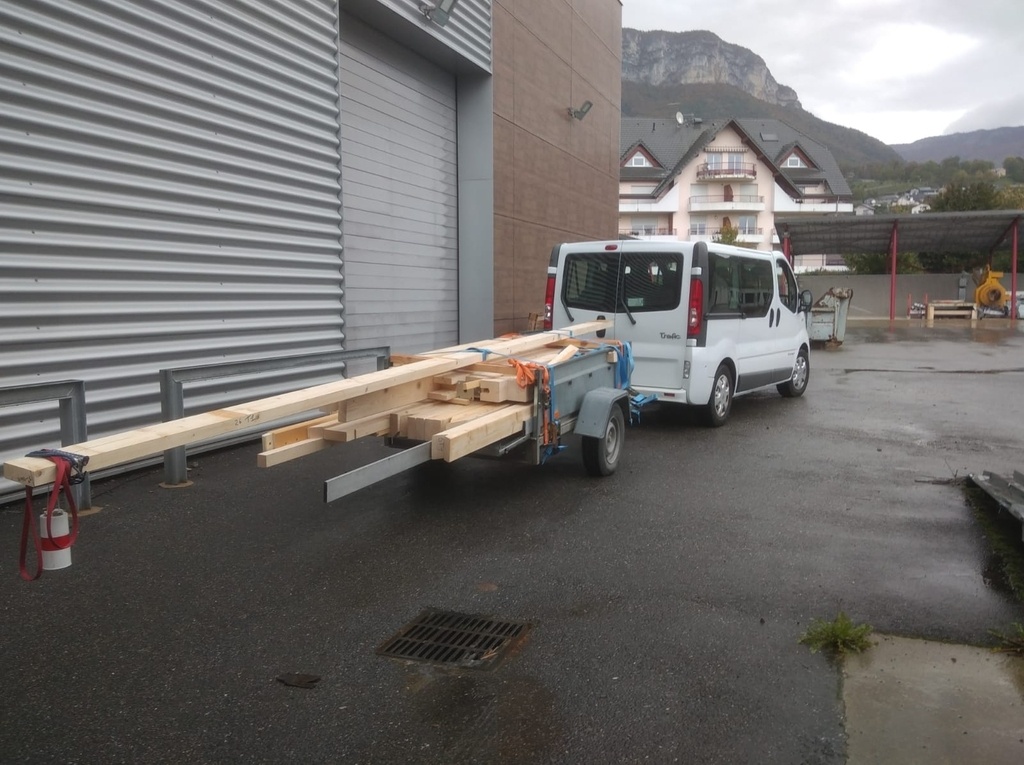

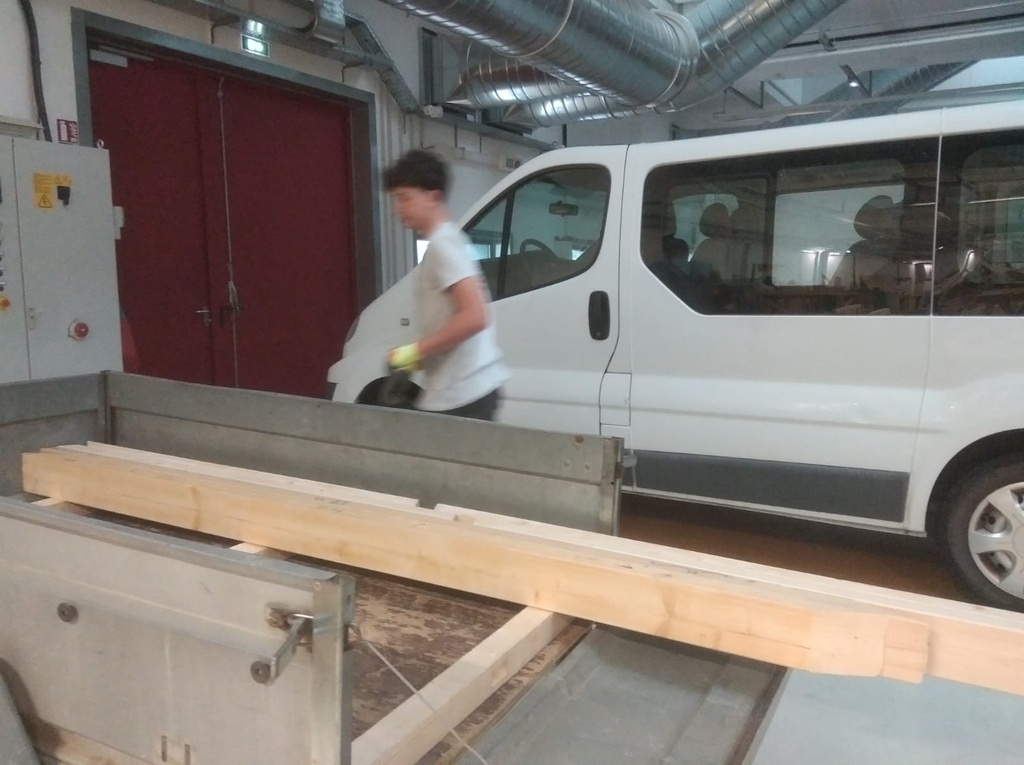

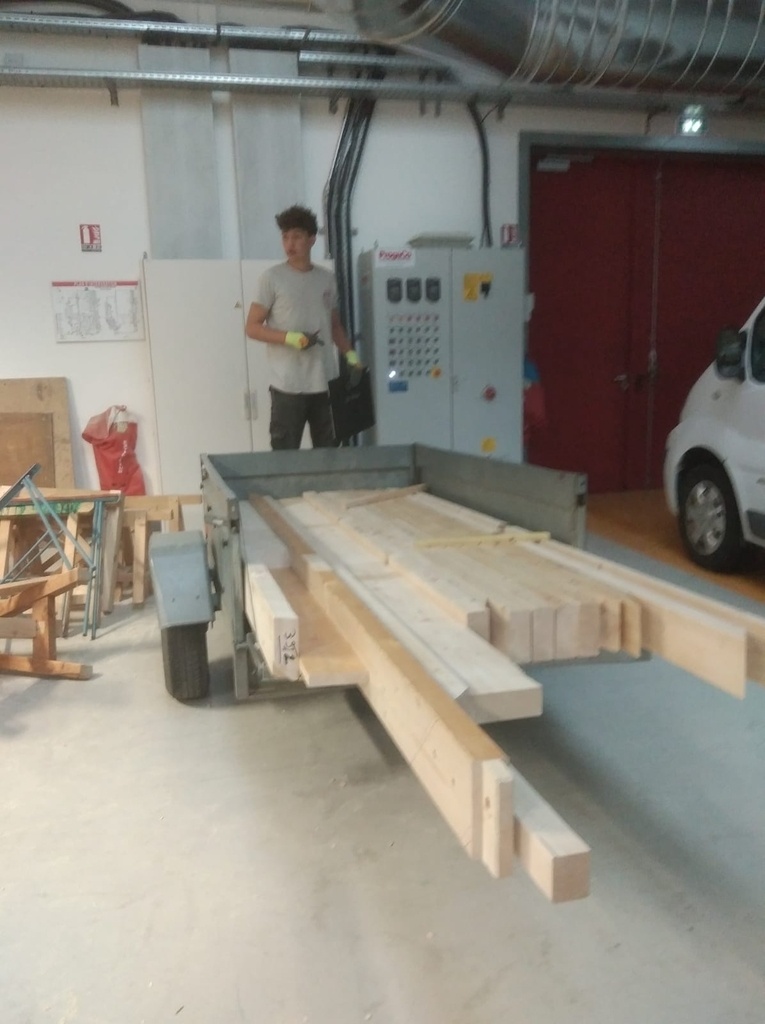

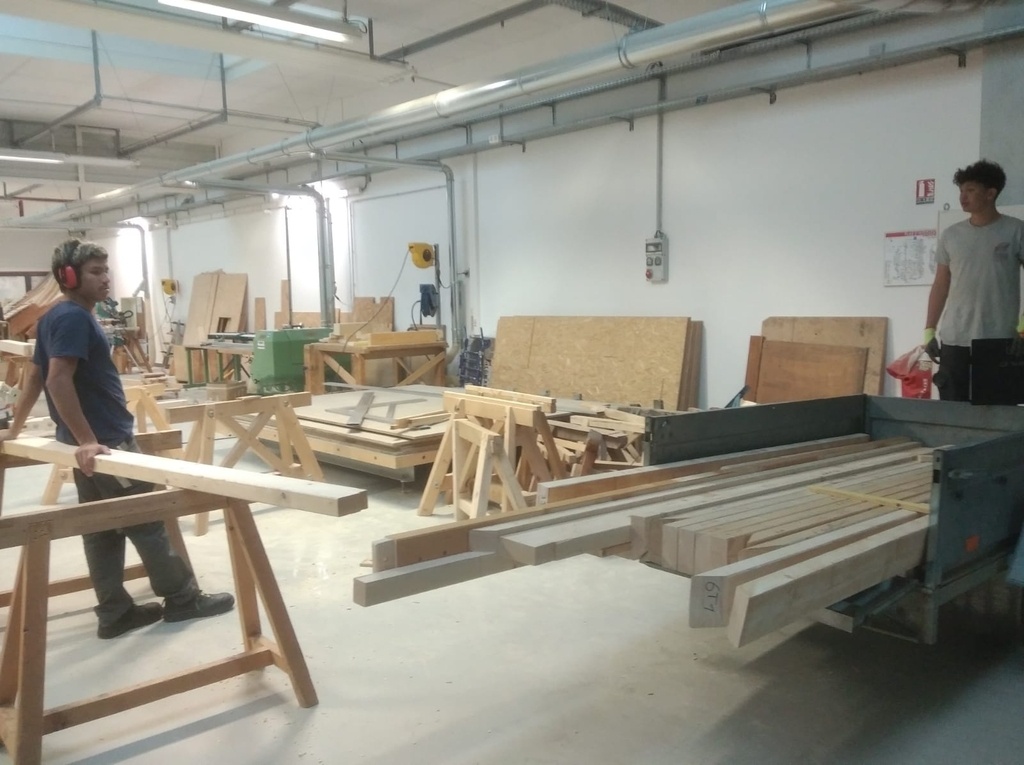

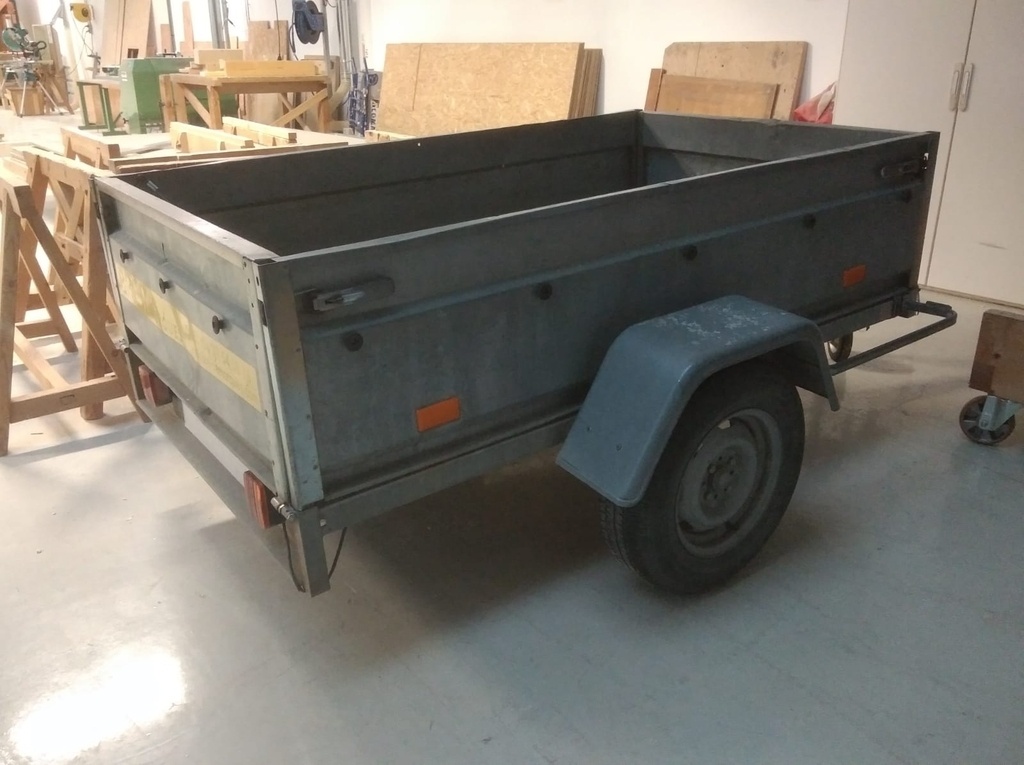

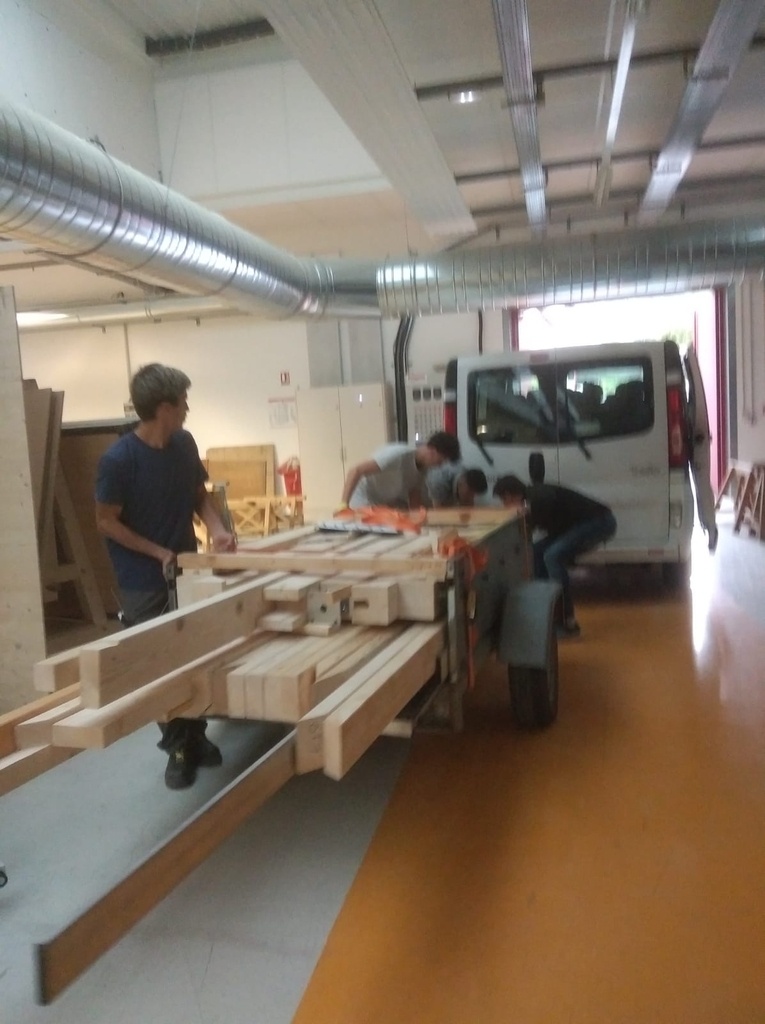

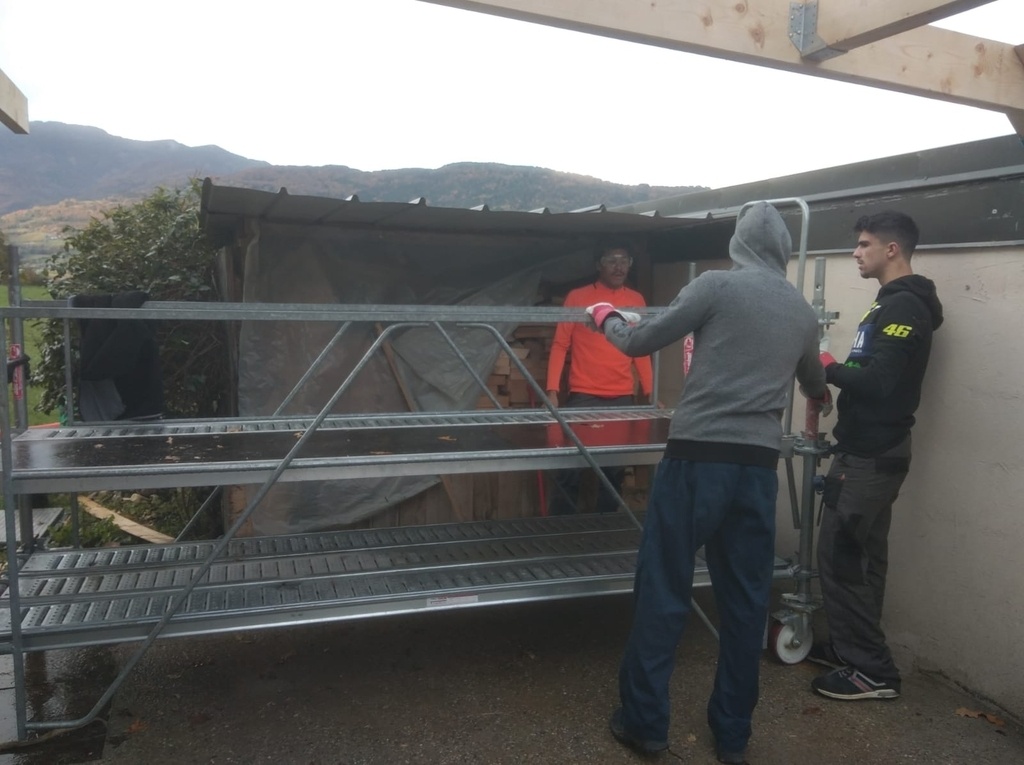

Le transport

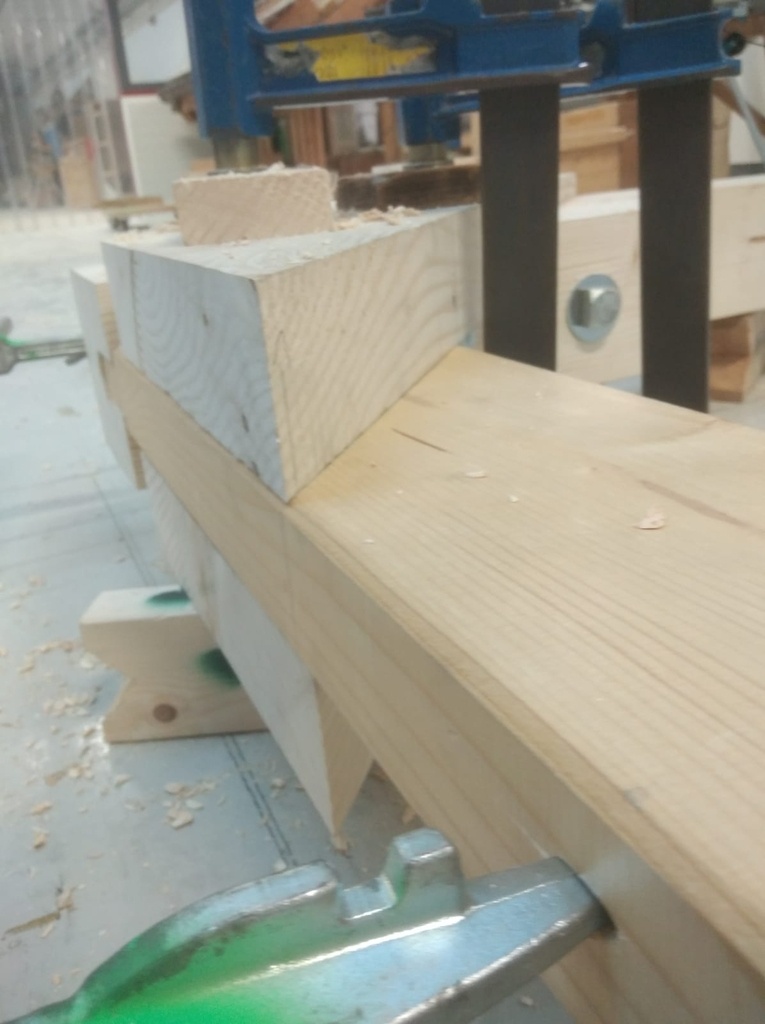

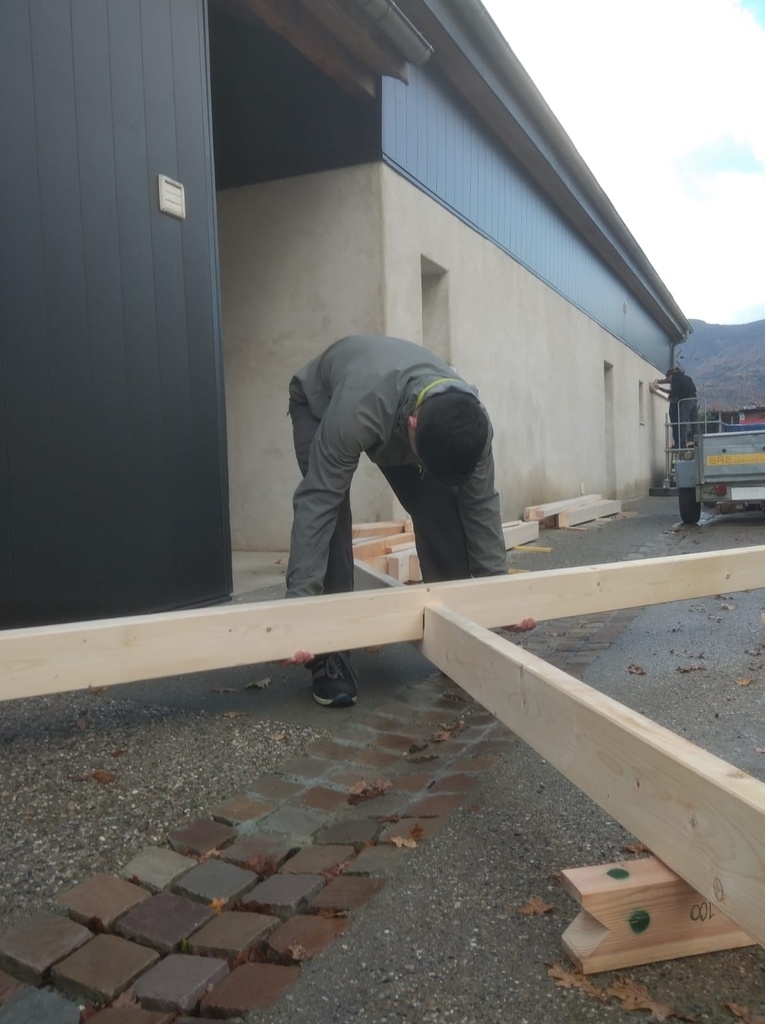

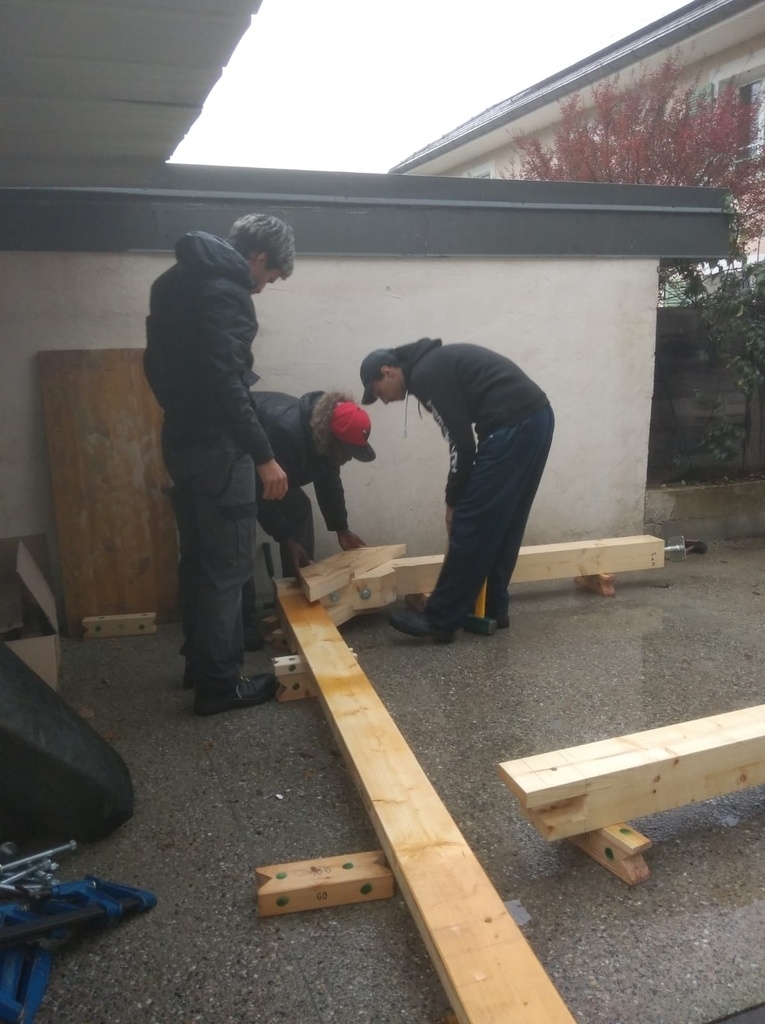

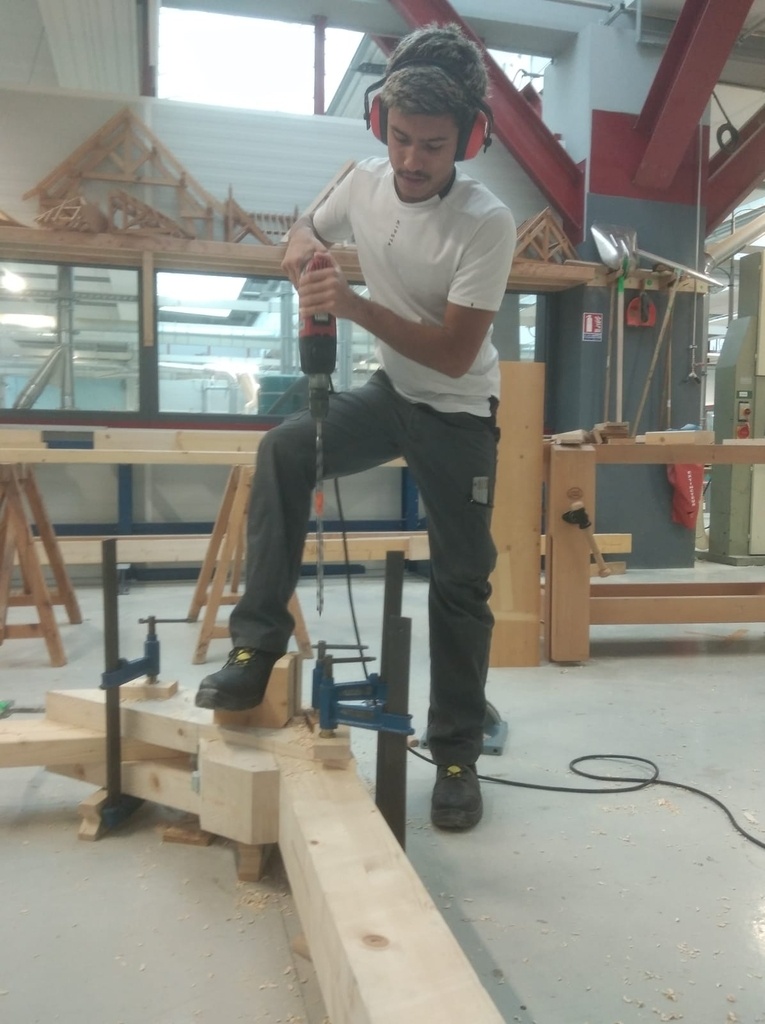

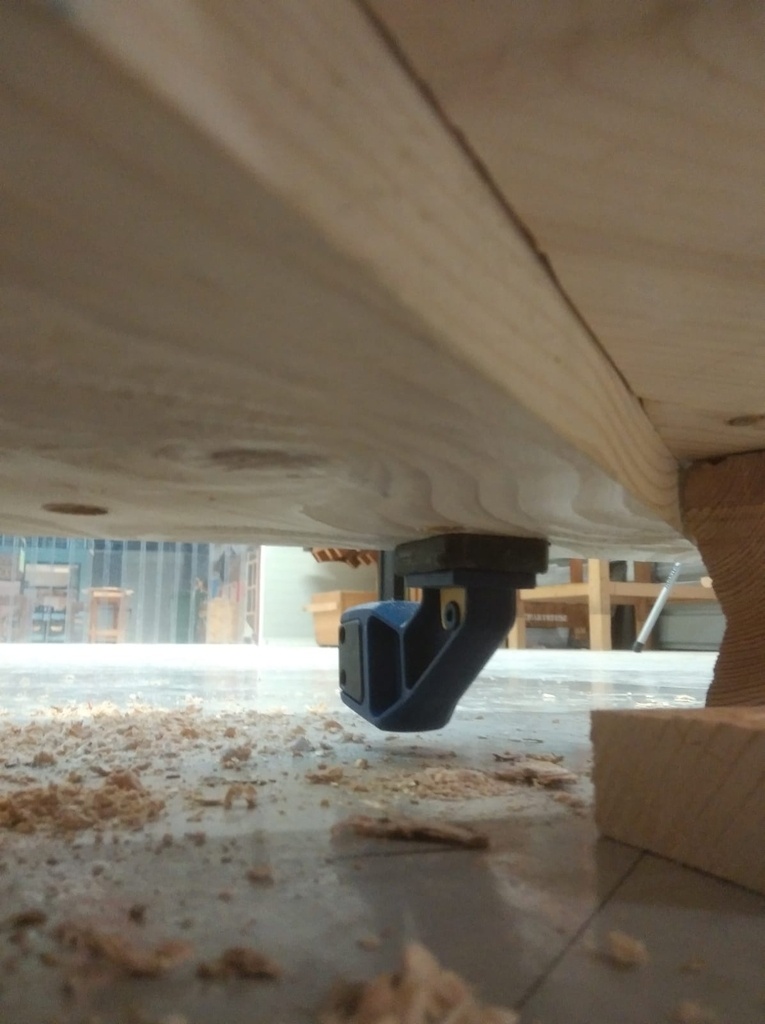

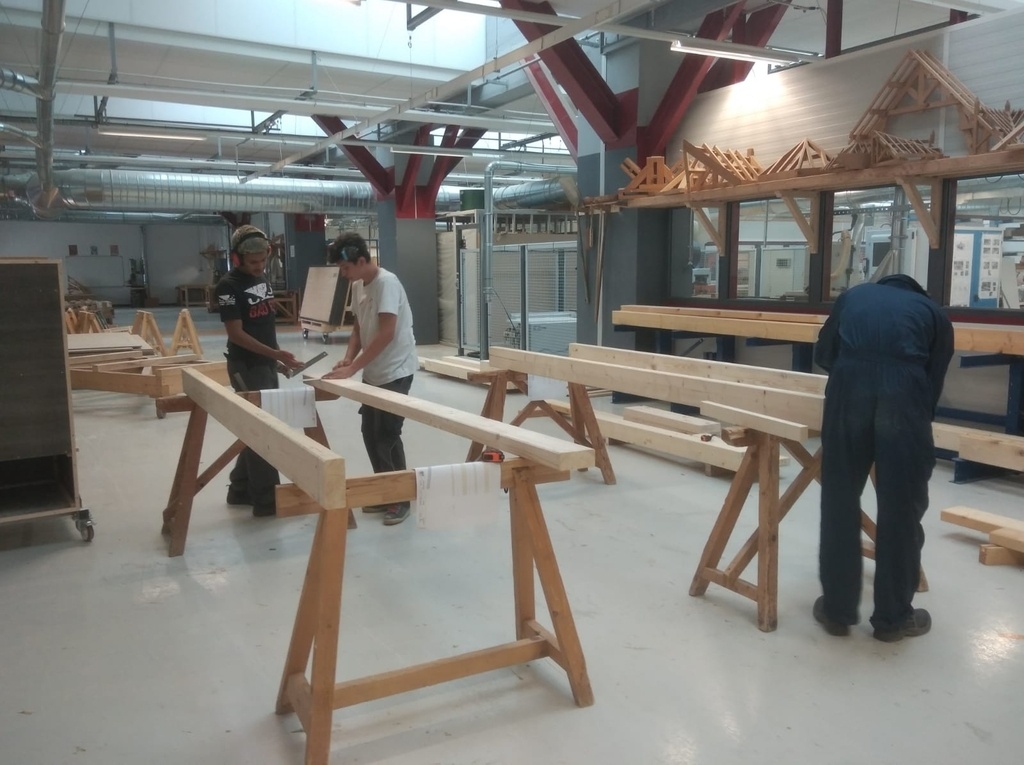

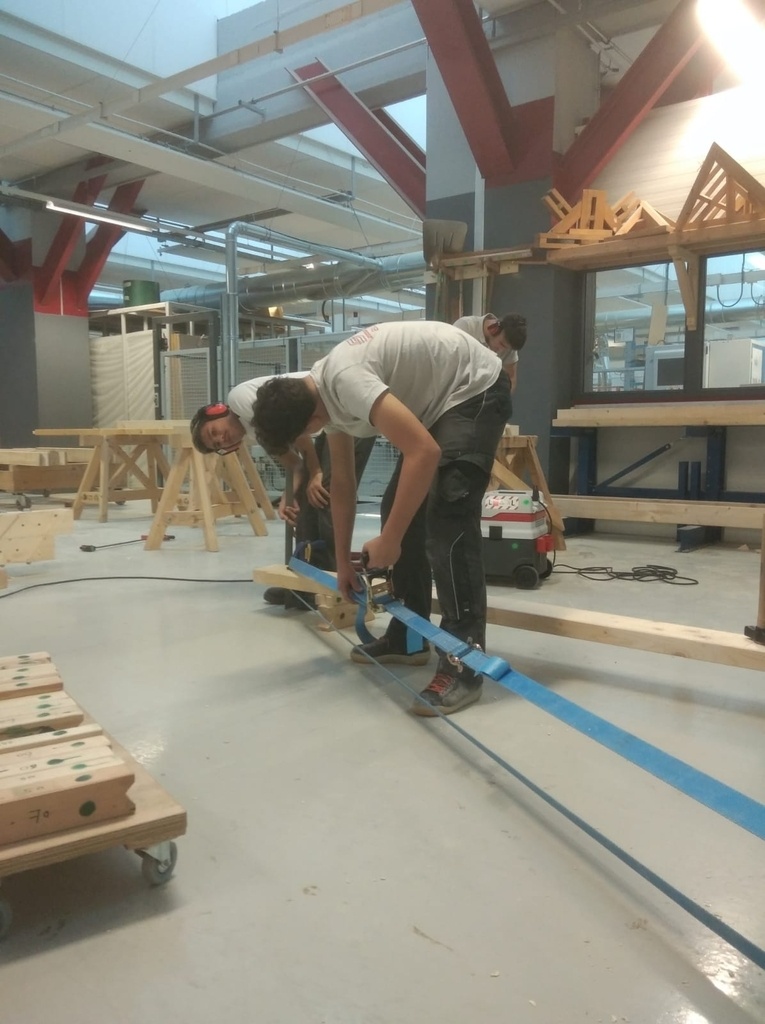

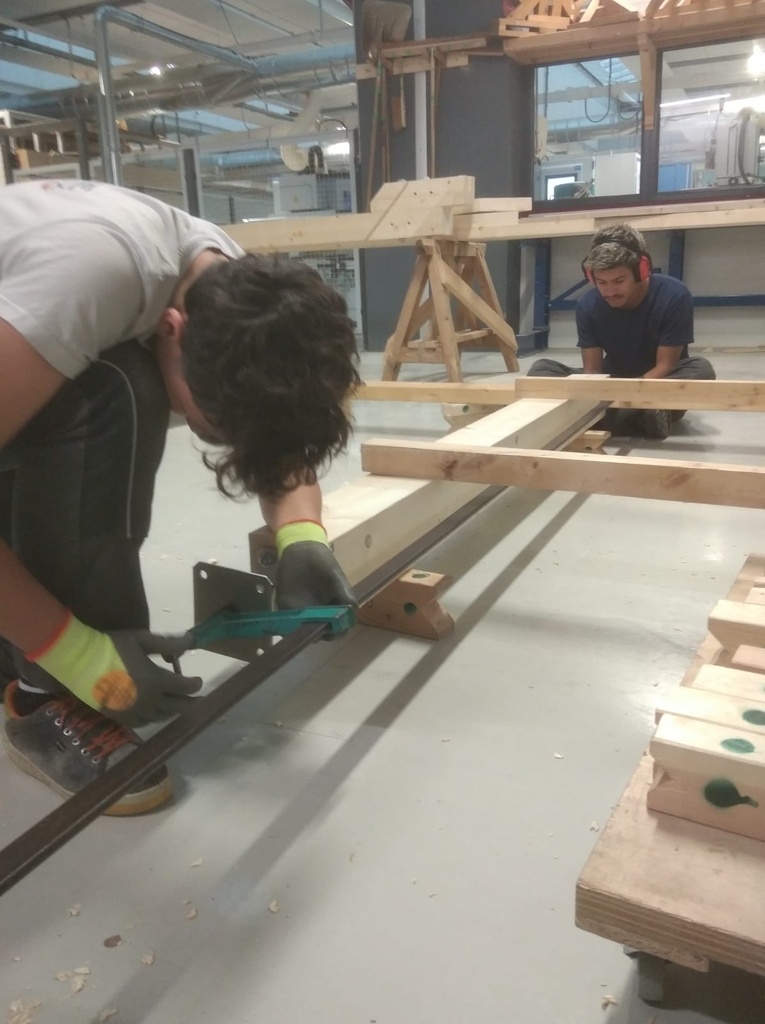

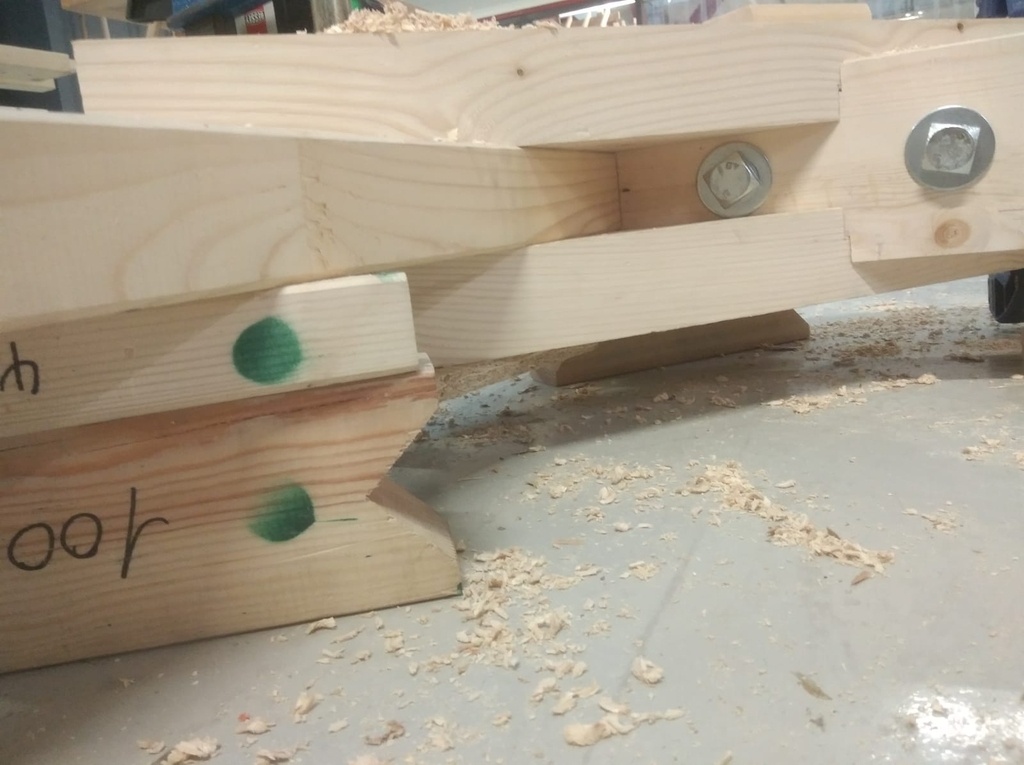

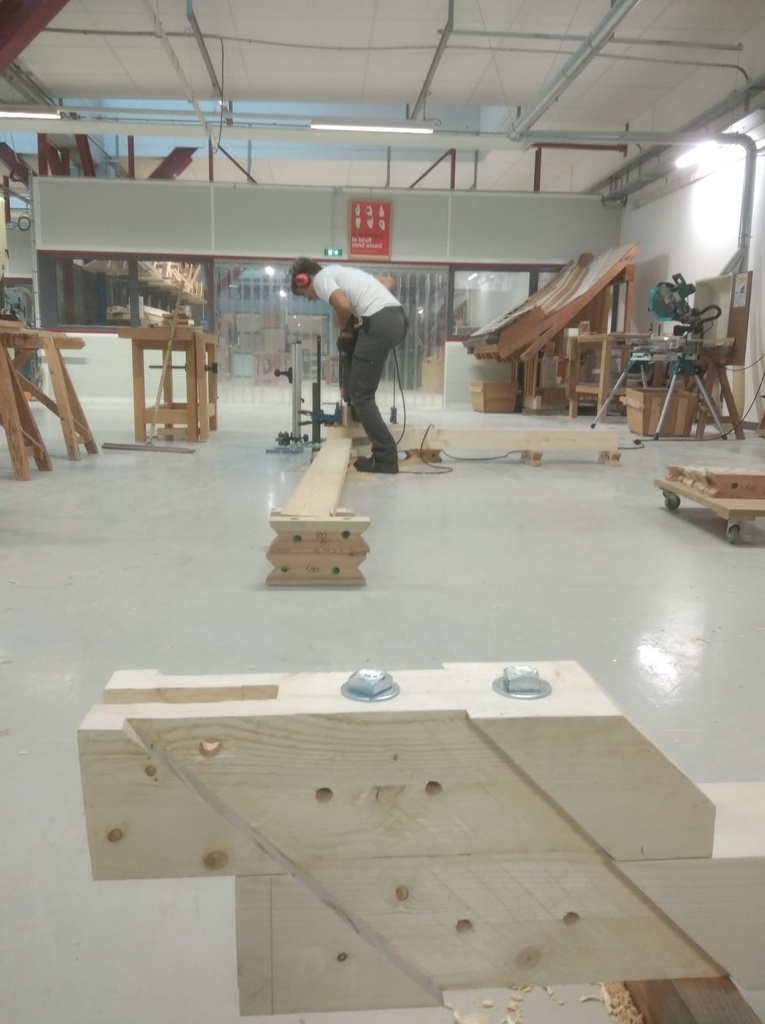

L'assemblage et le montage

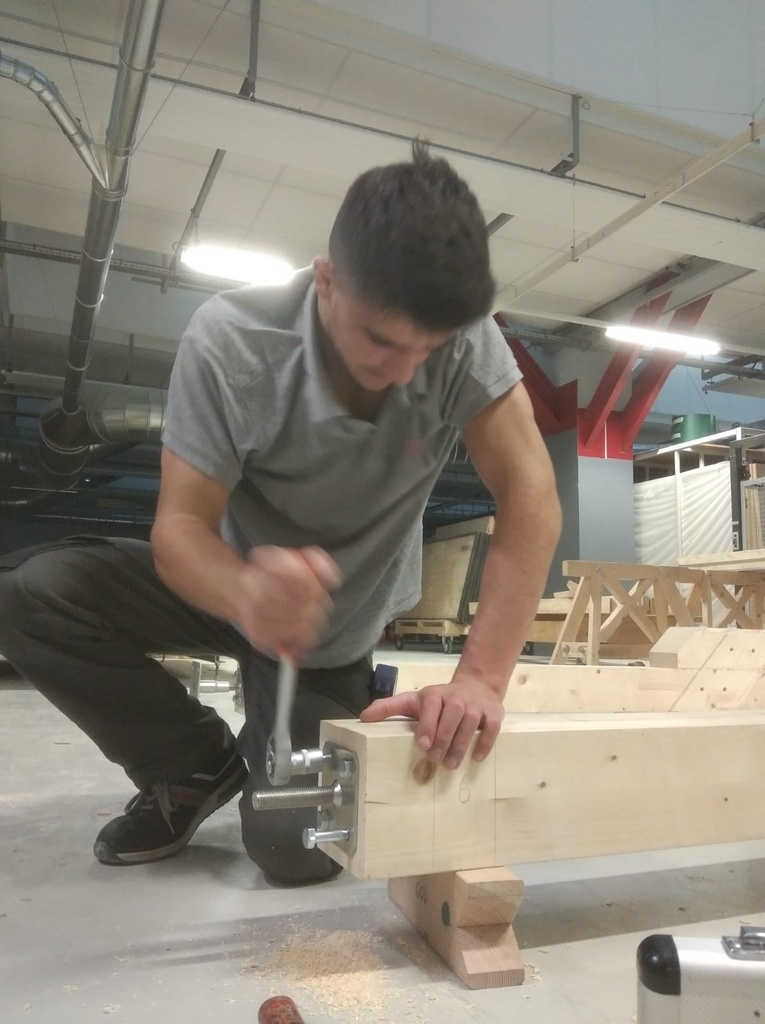

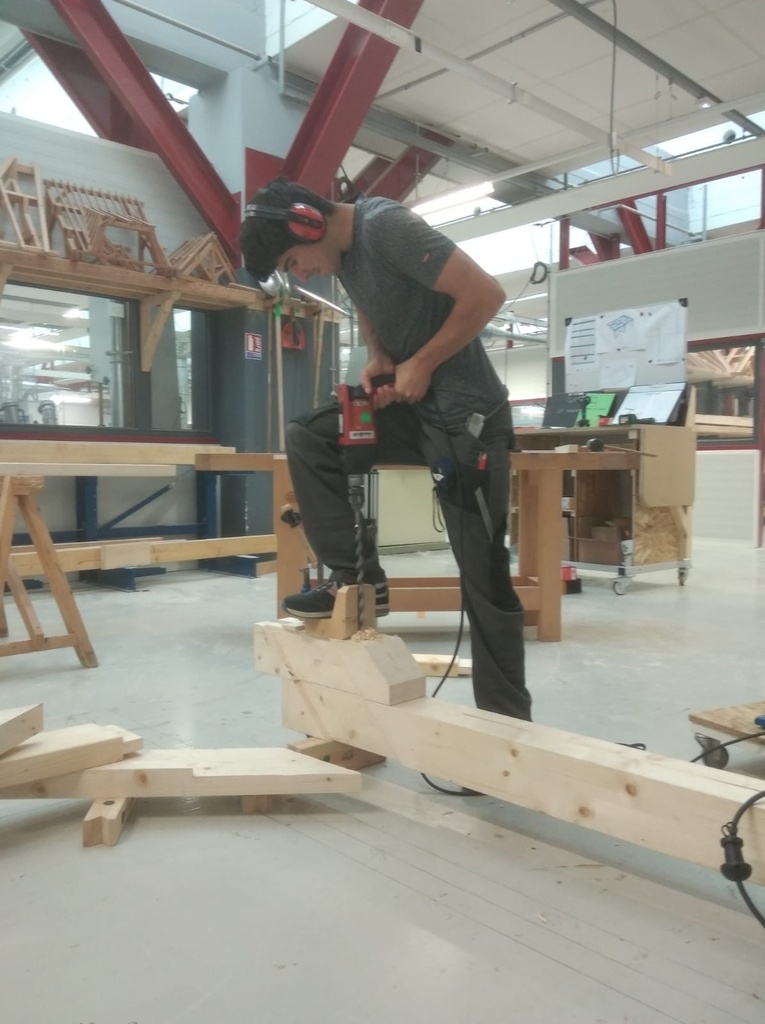

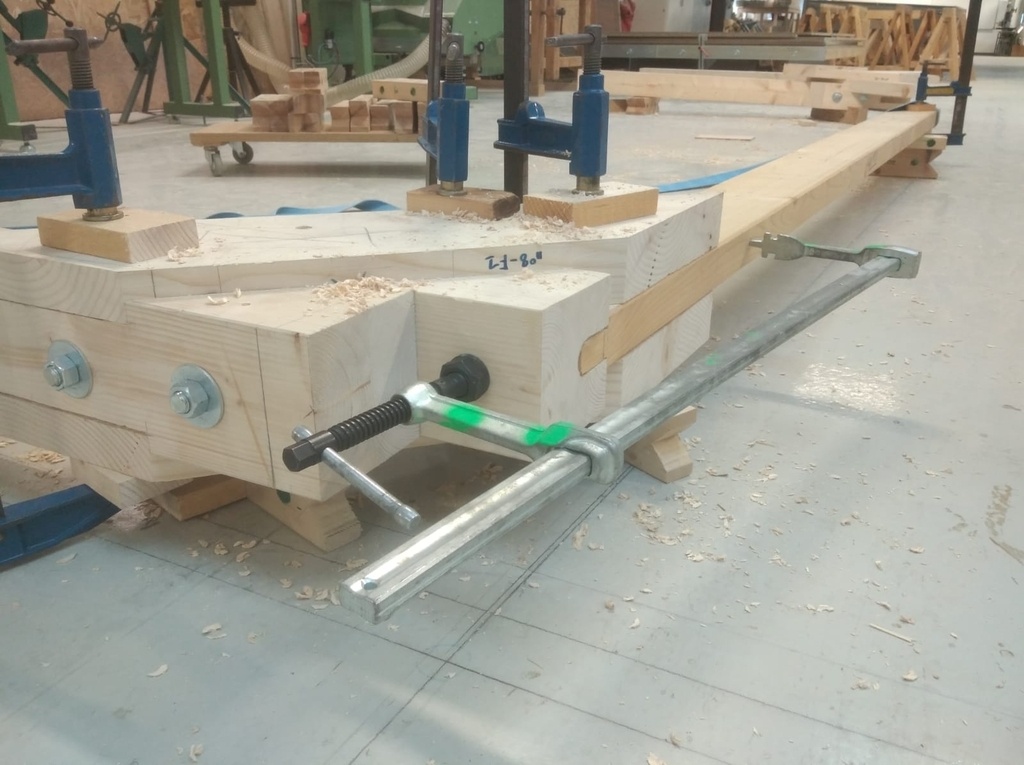

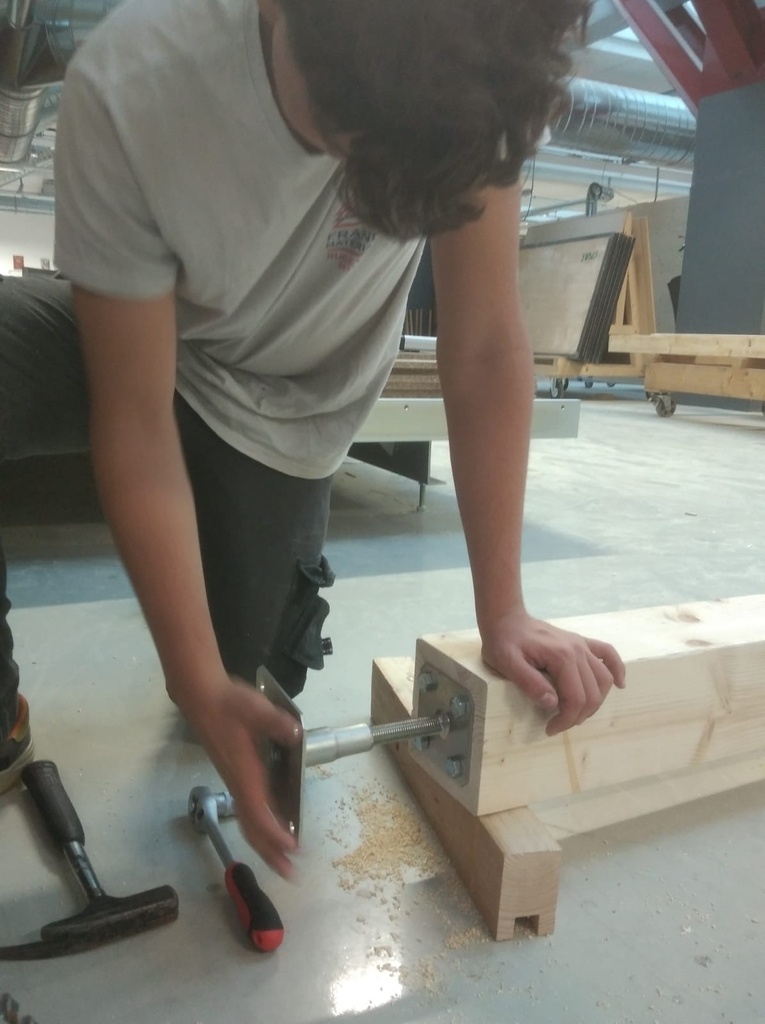

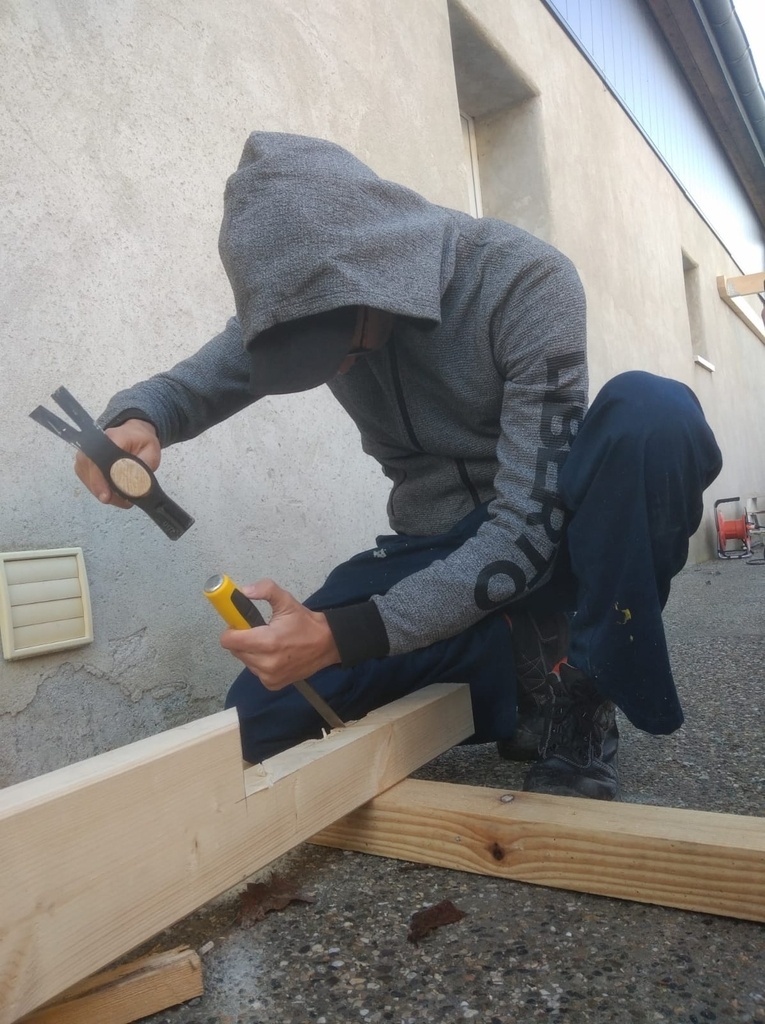

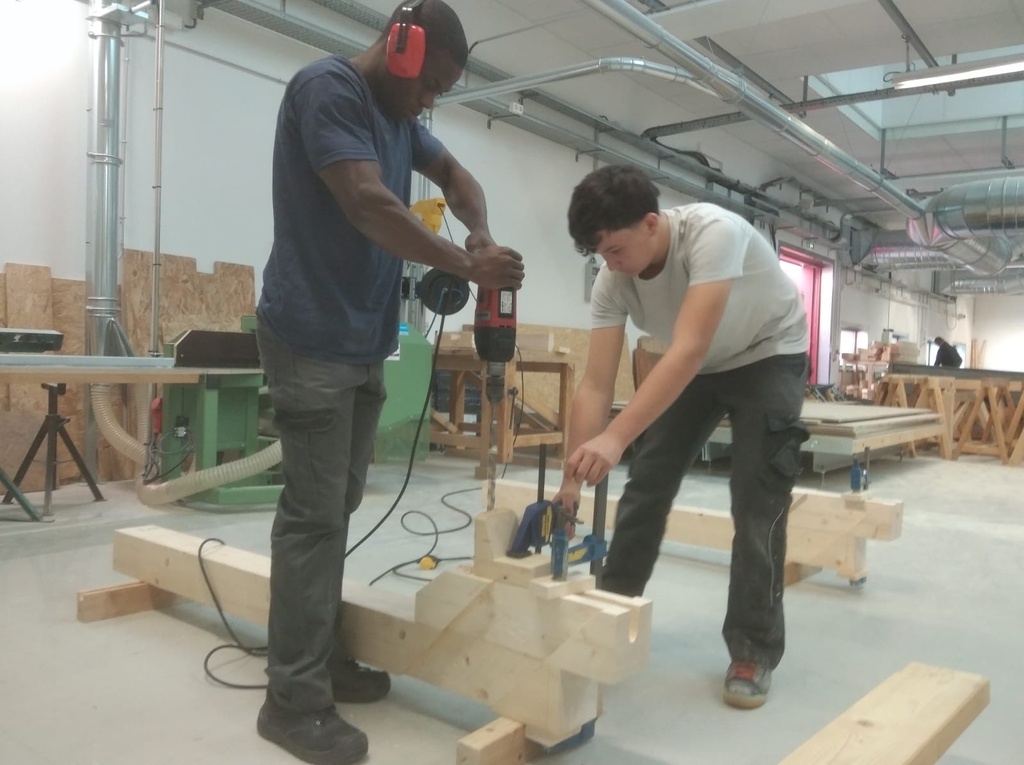

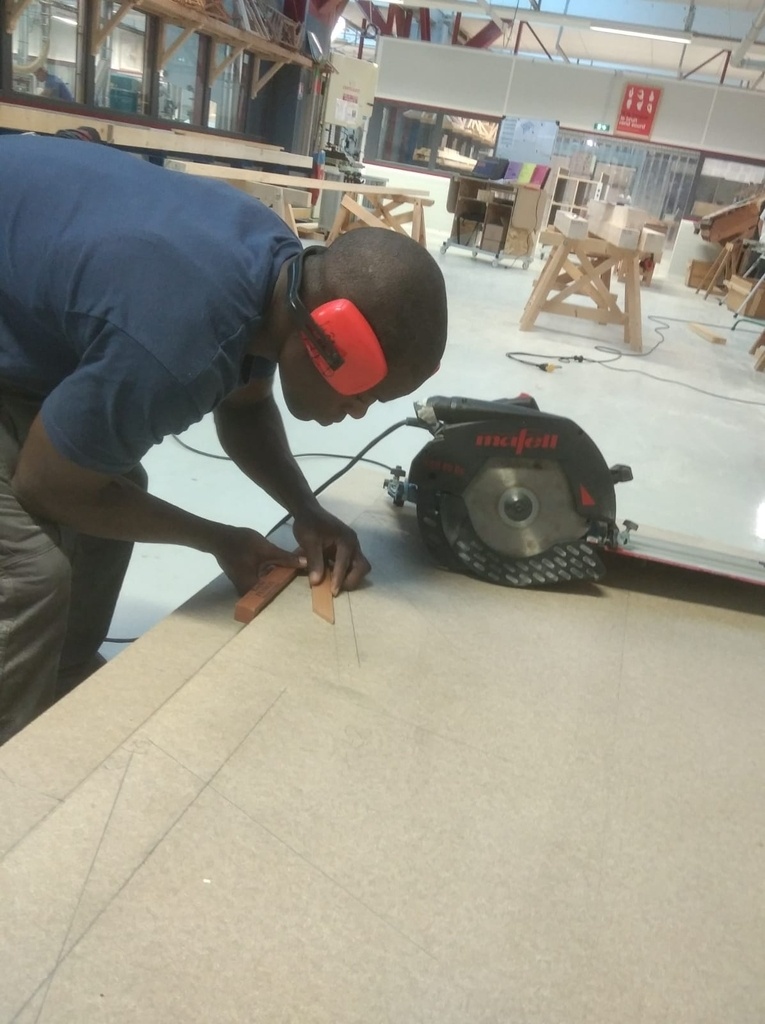

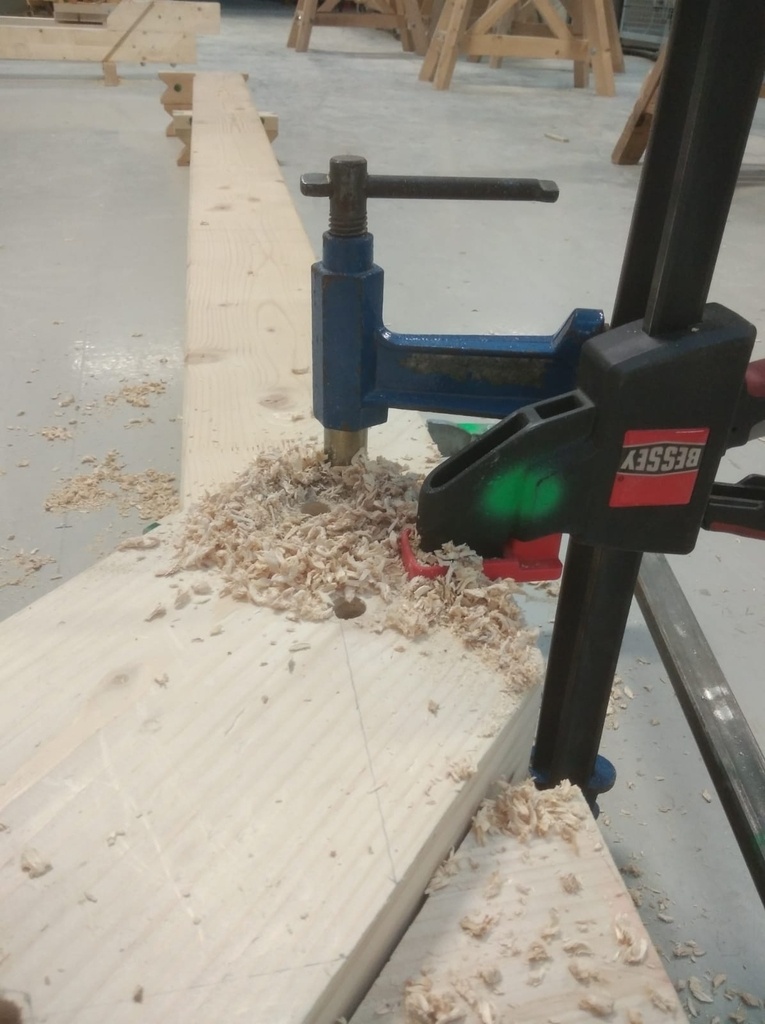

On tape l'épure, on mets sur ligne, on ajuste et on perce les assemblages. On mets en place les assembleurs.

L'assemblage et le montage (2)

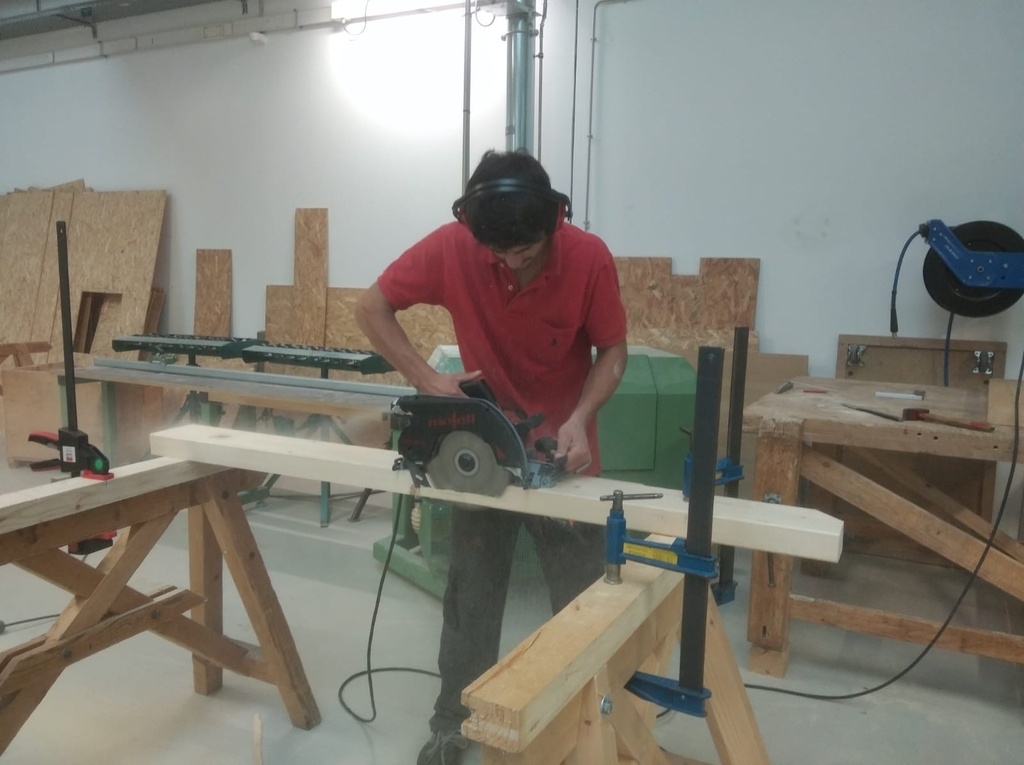

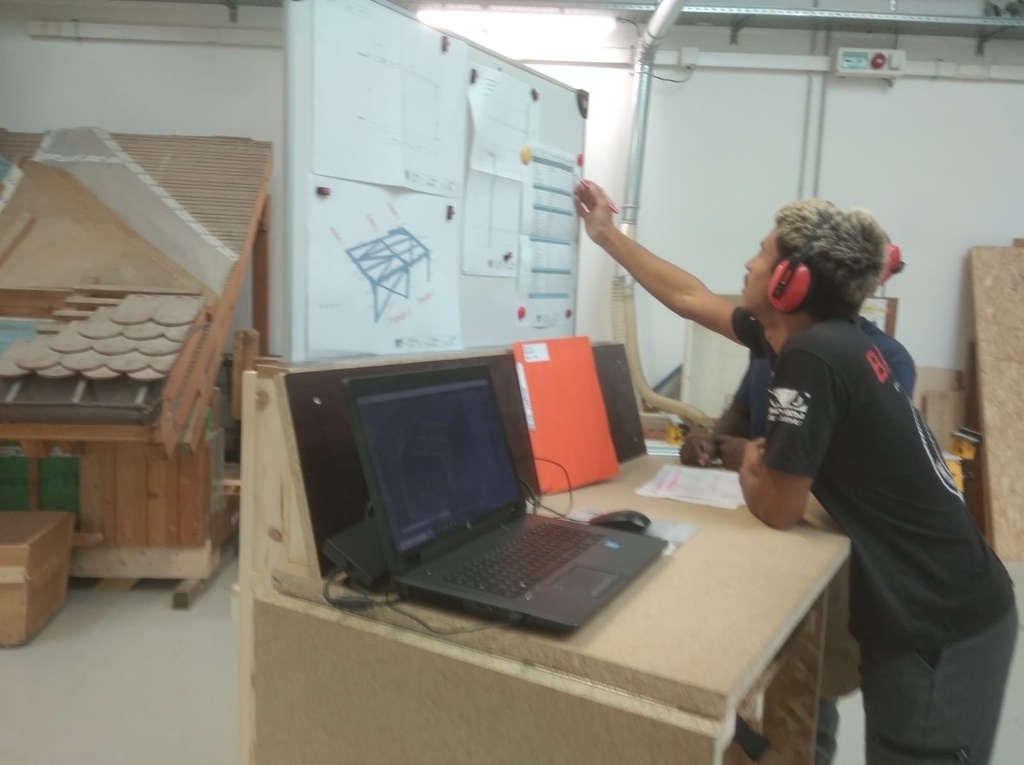

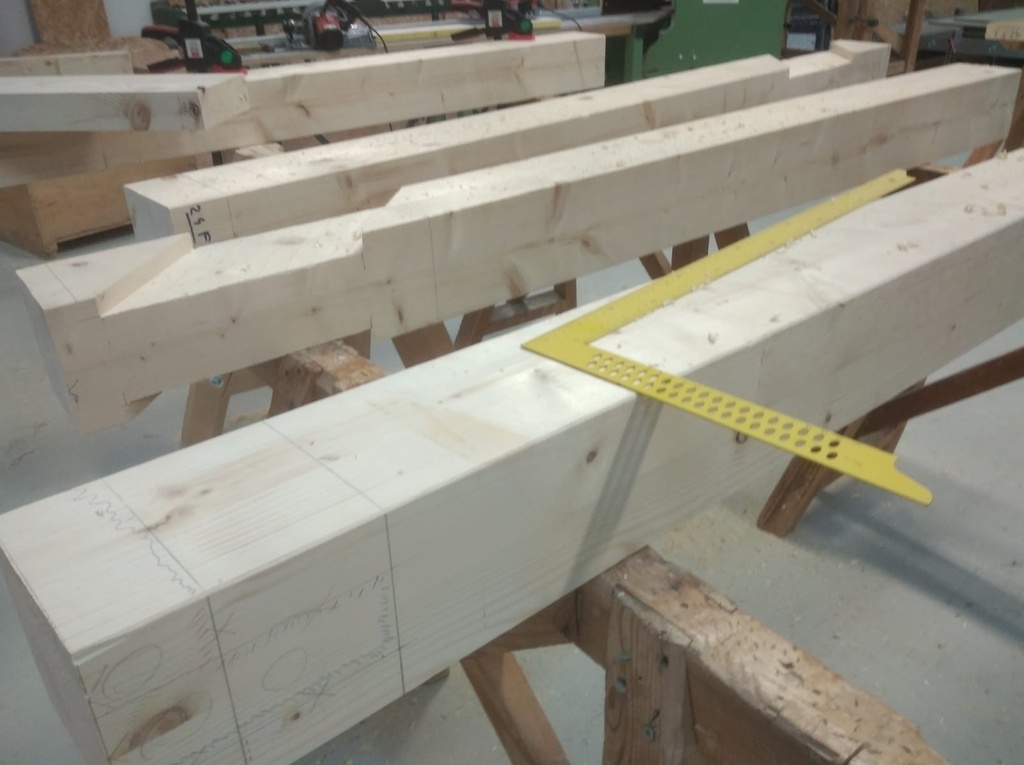

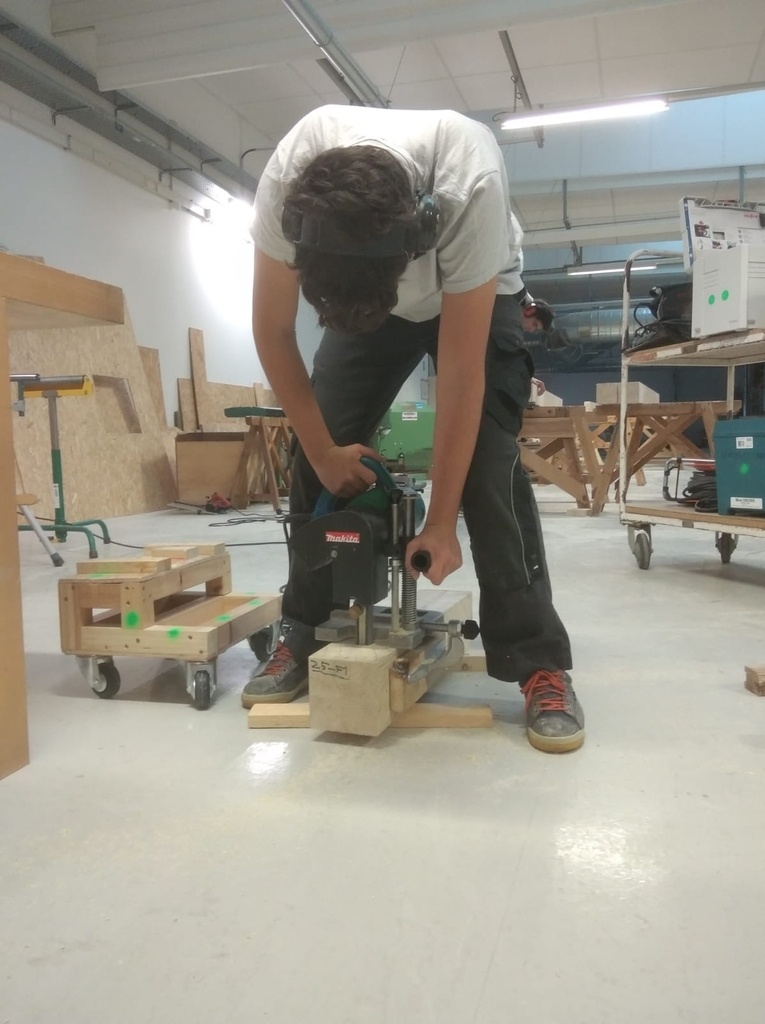

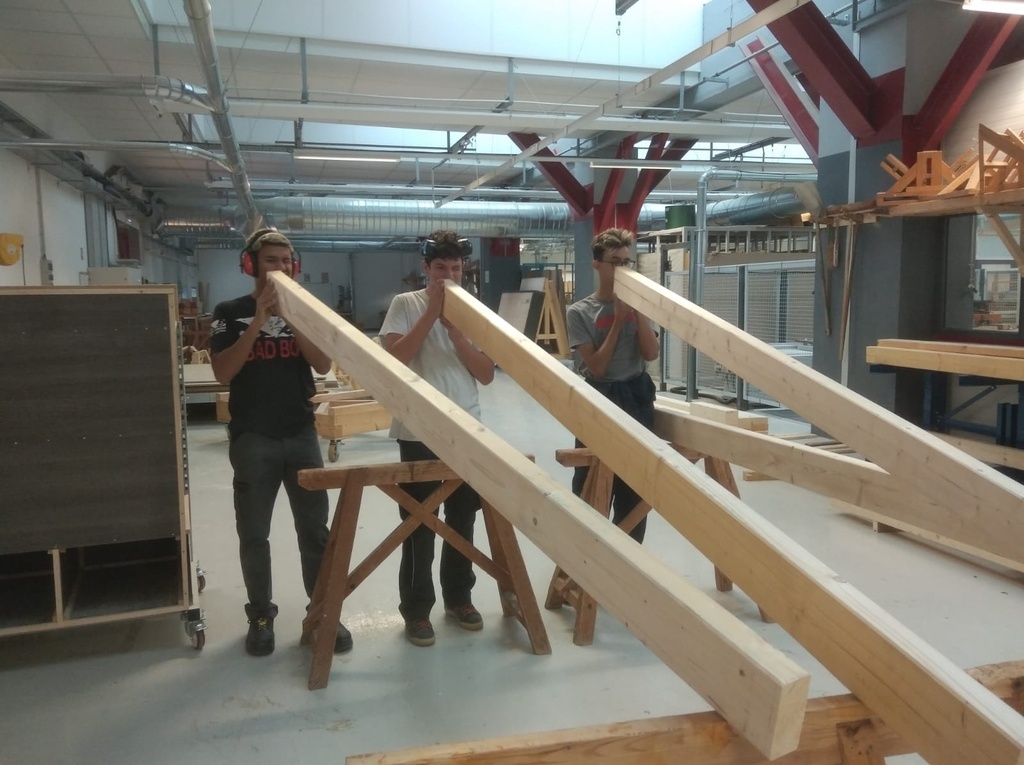

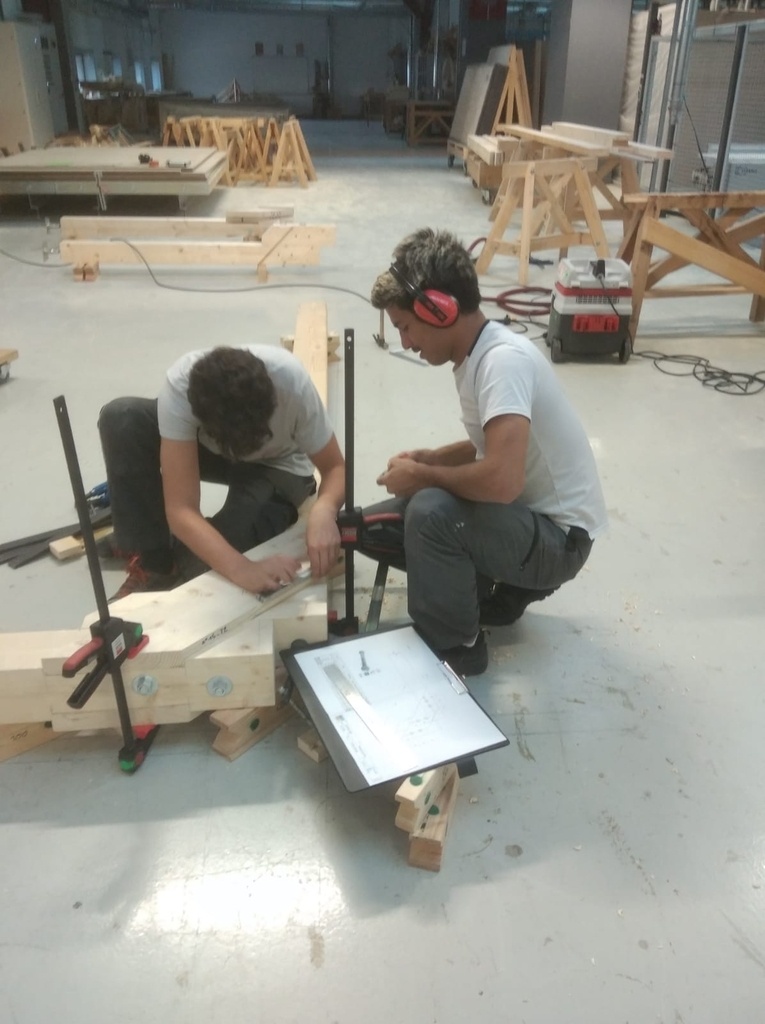

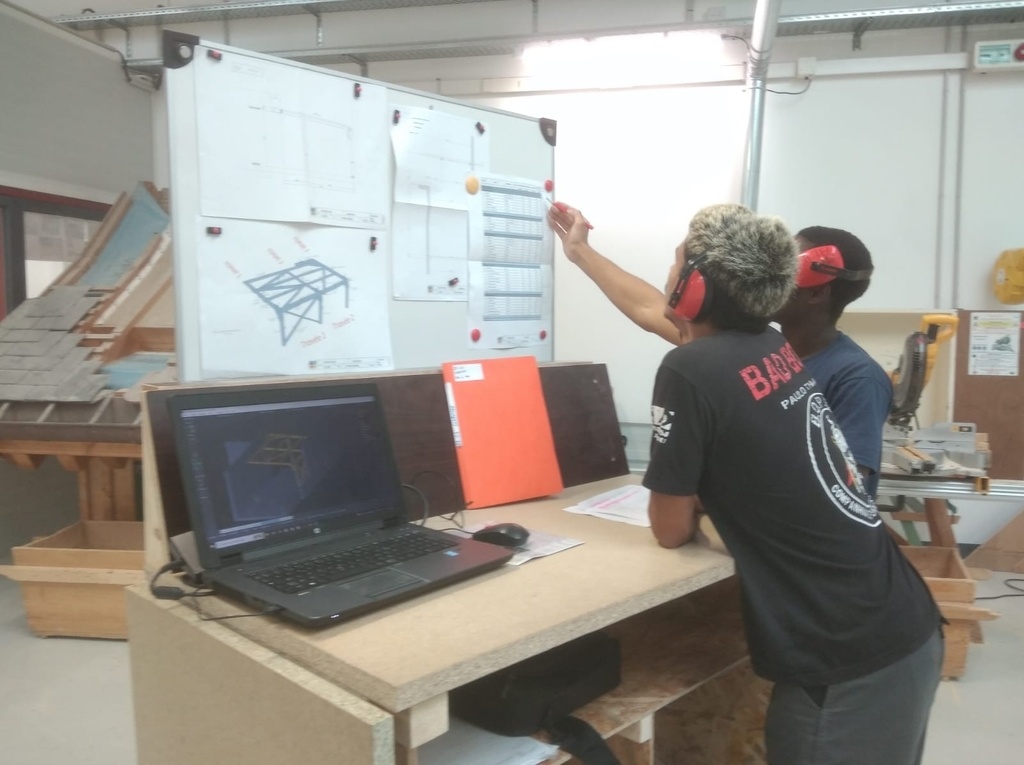

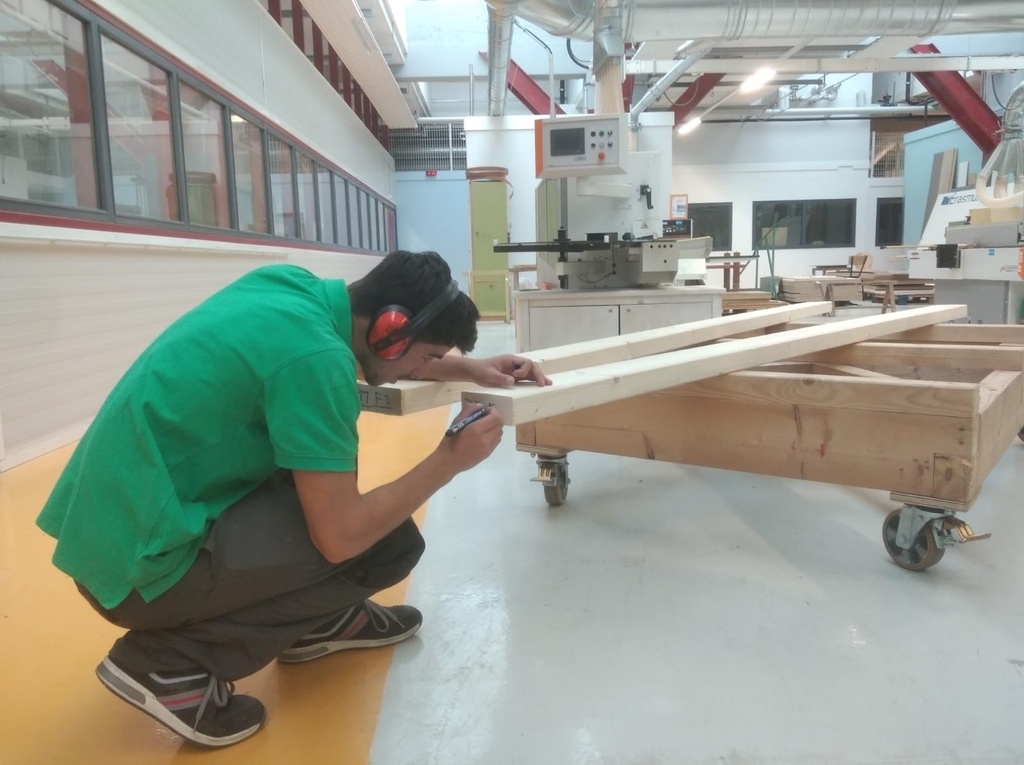

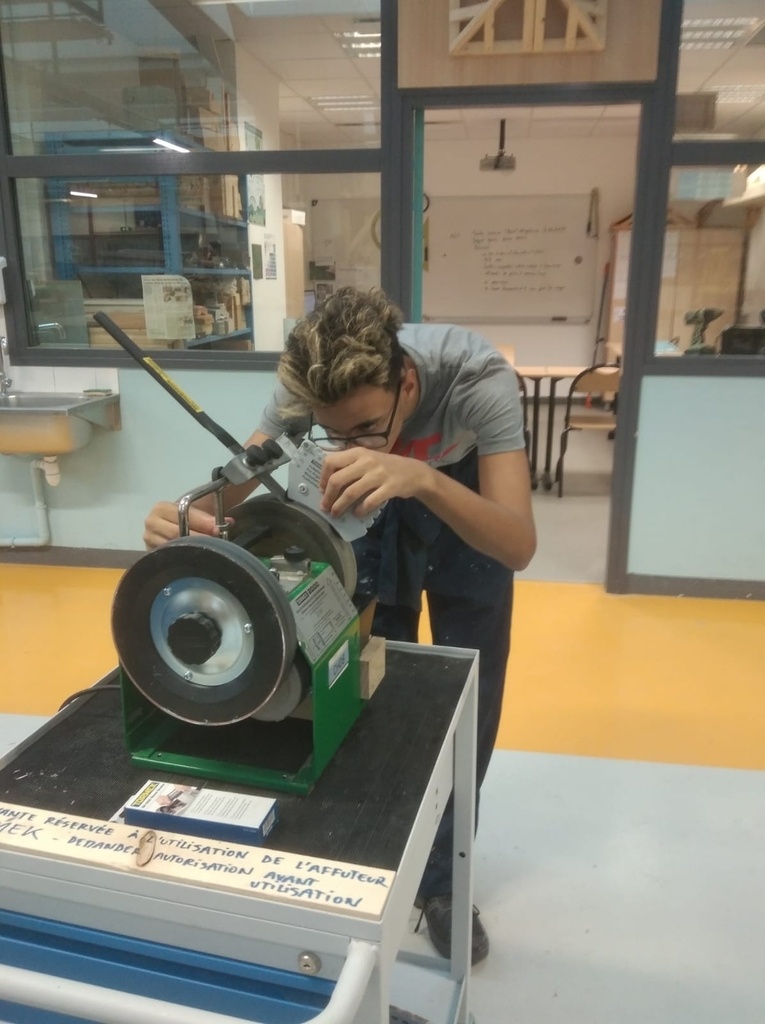

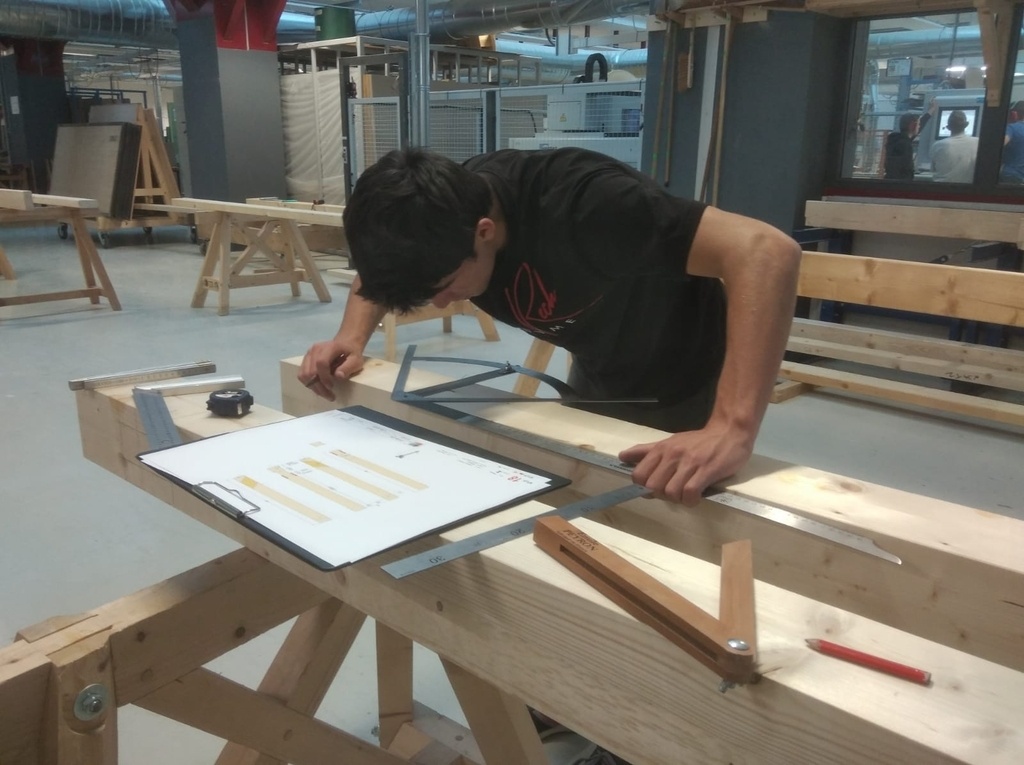

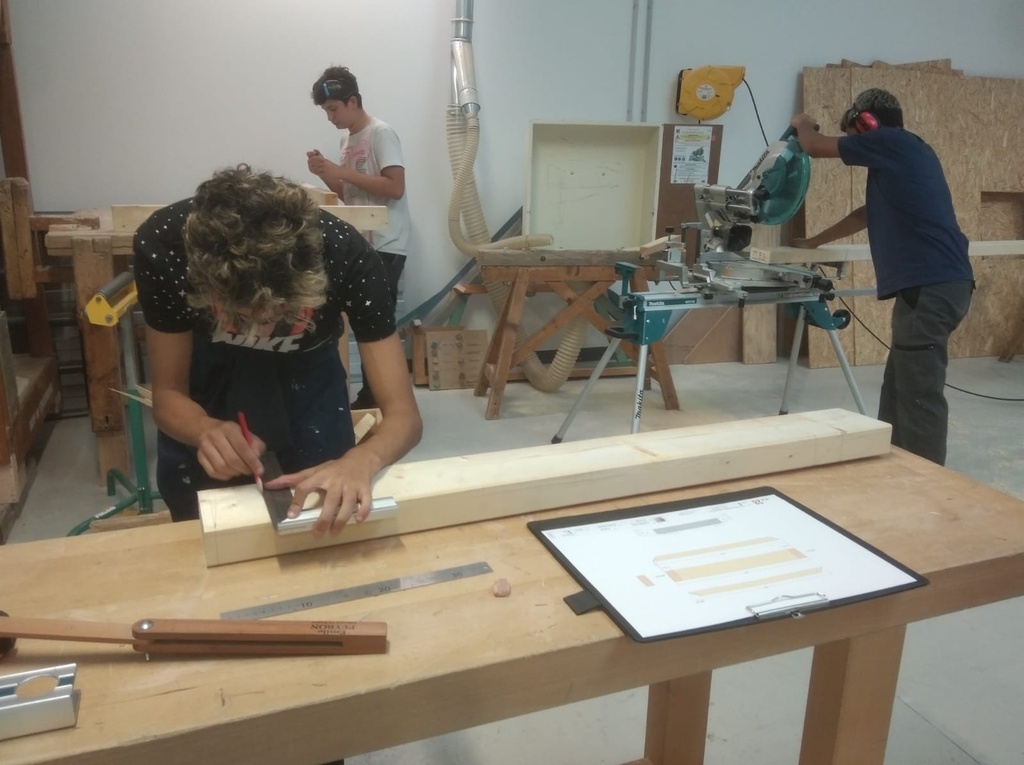

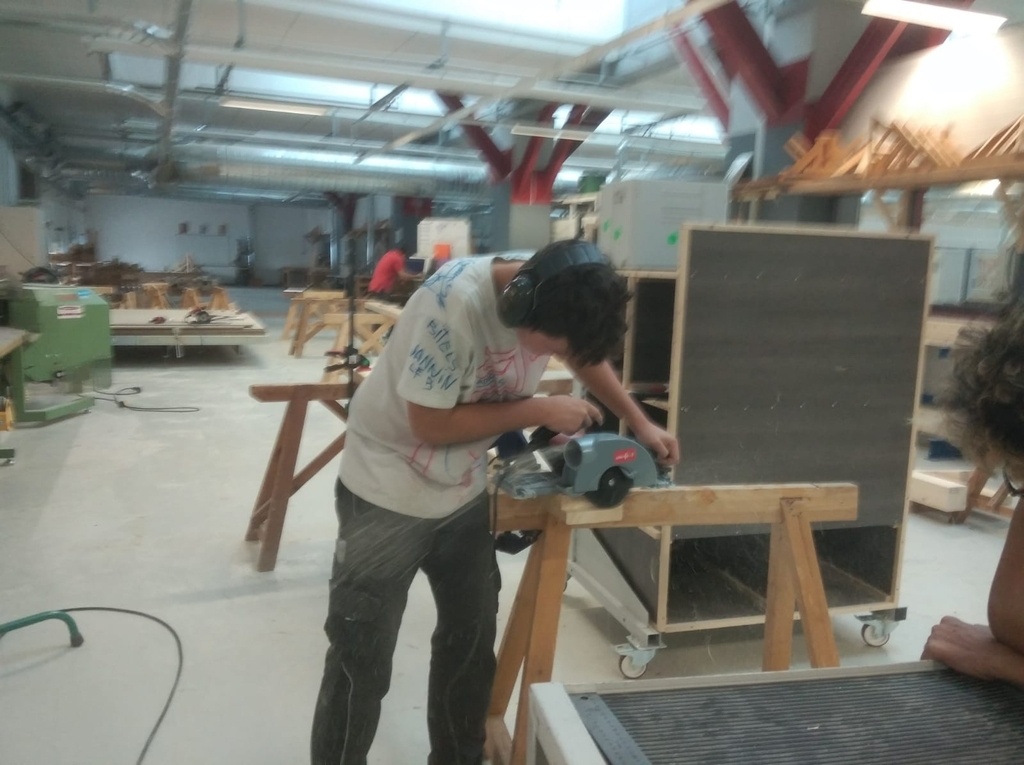

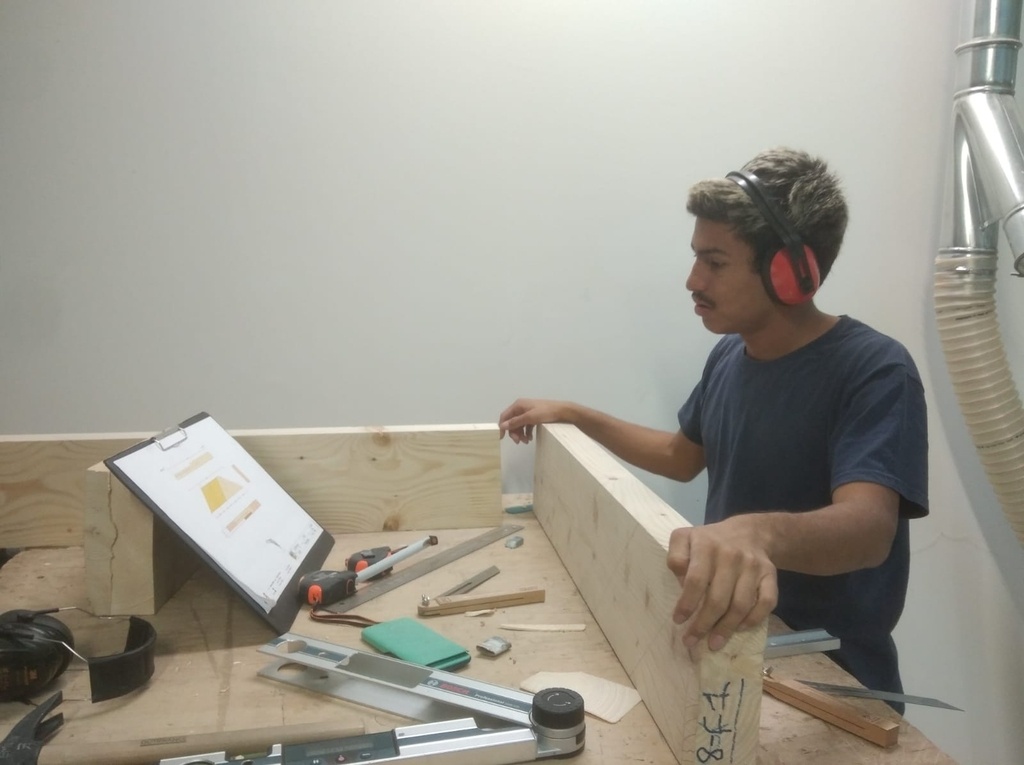

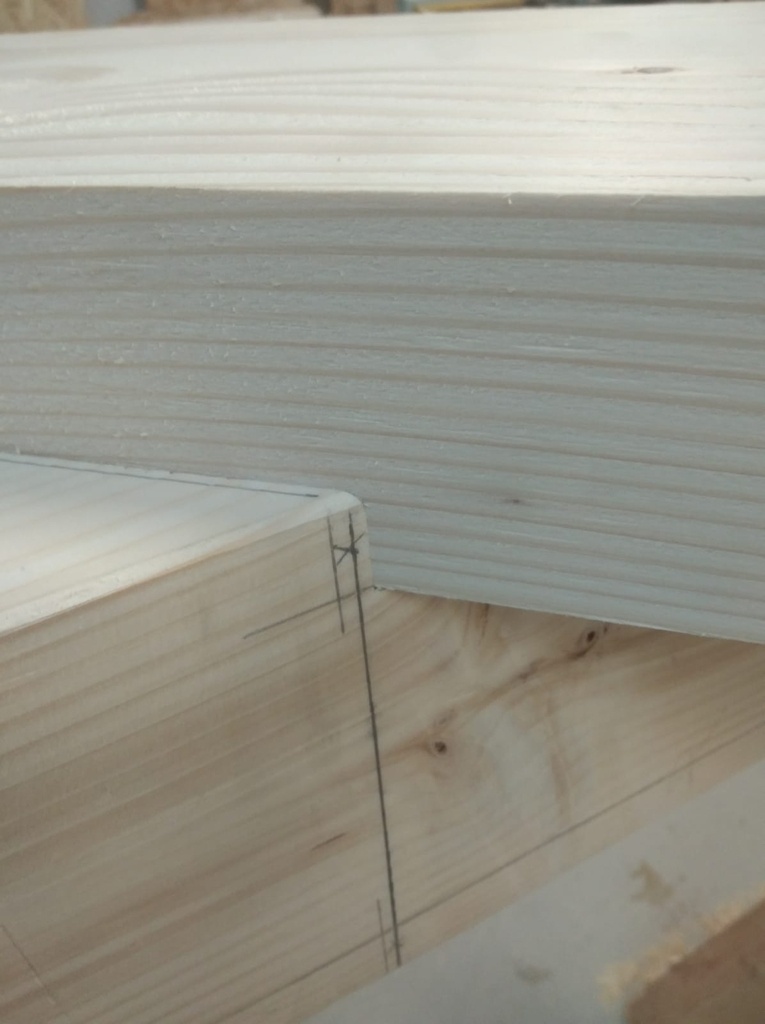

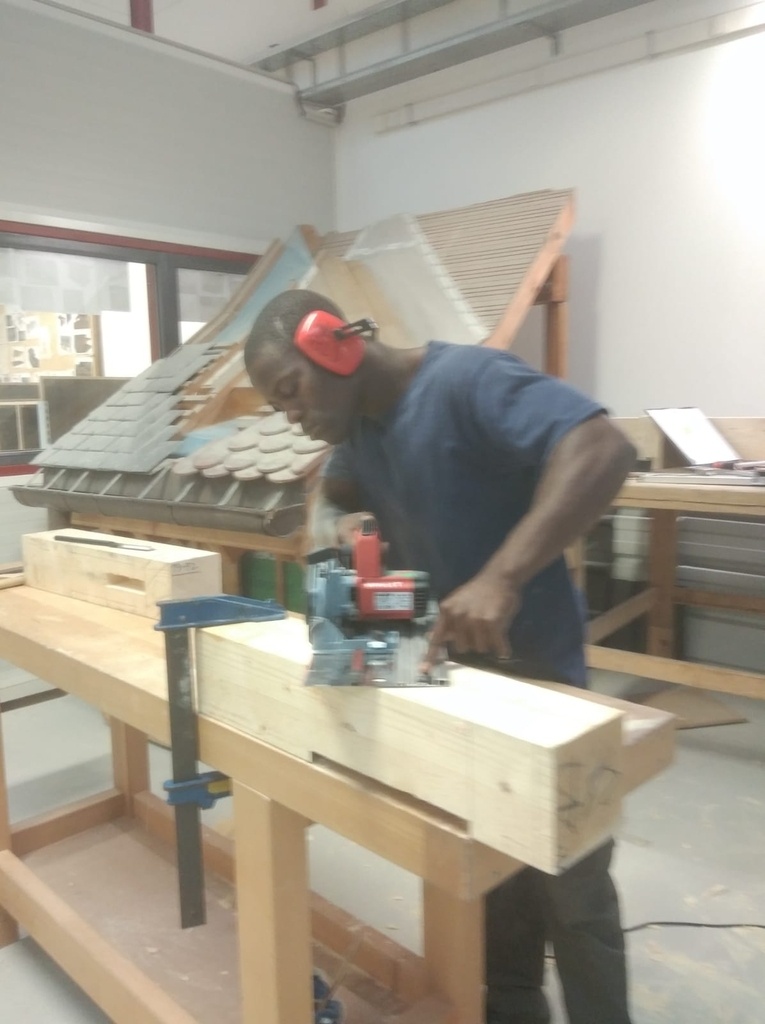

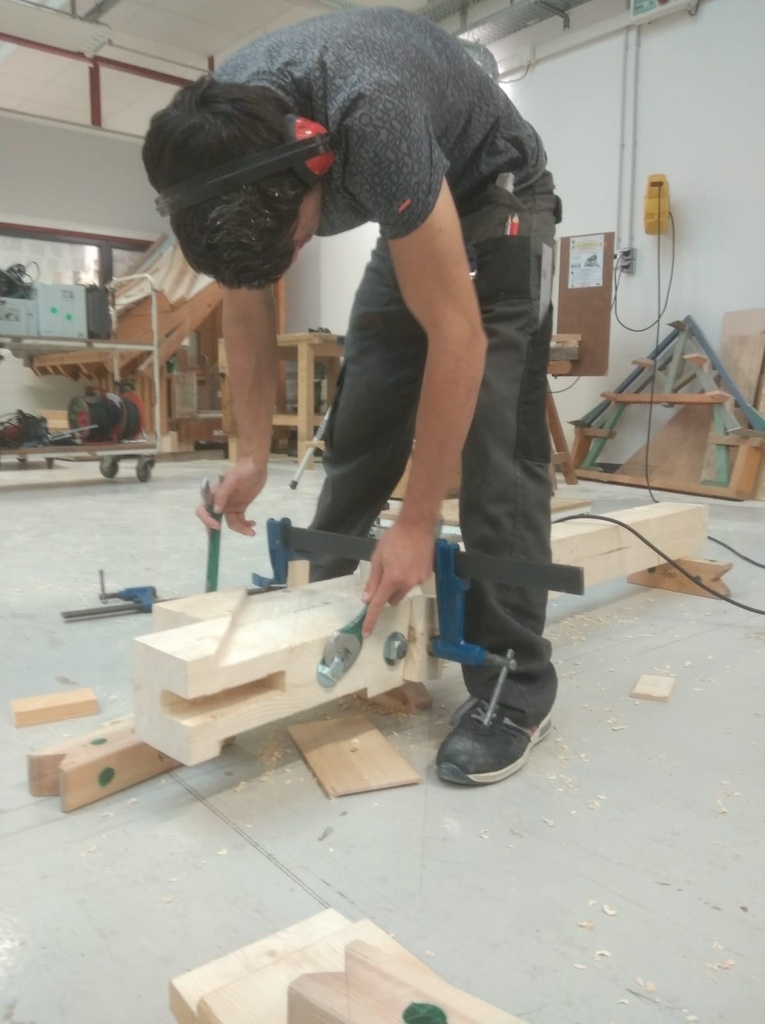

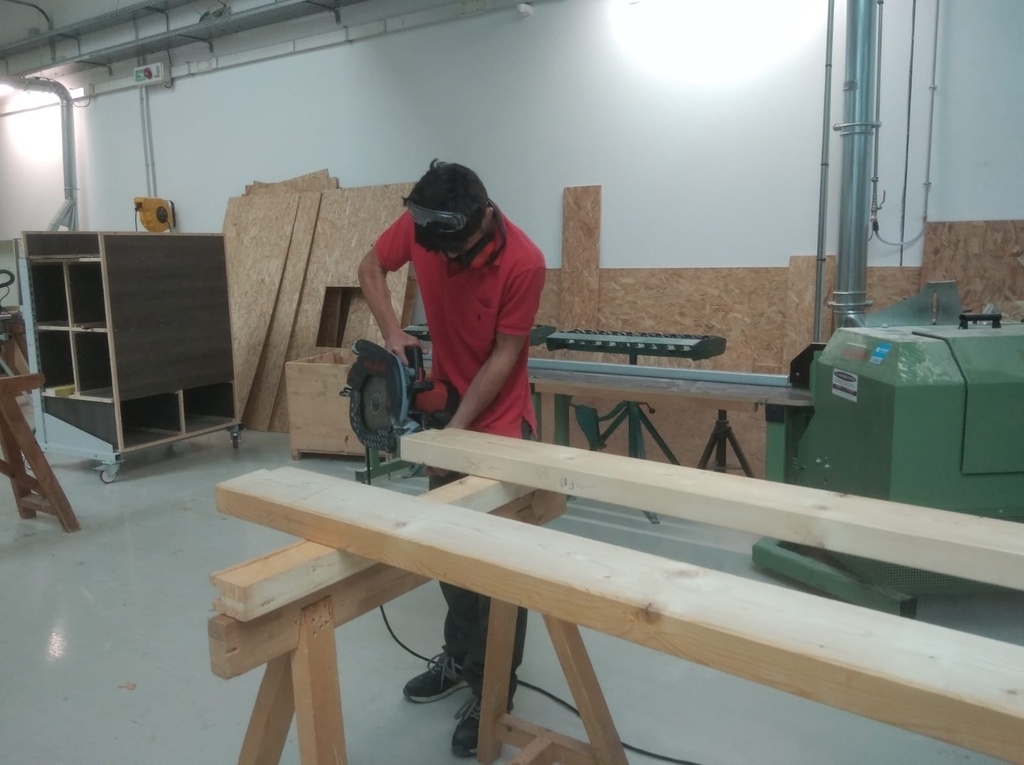

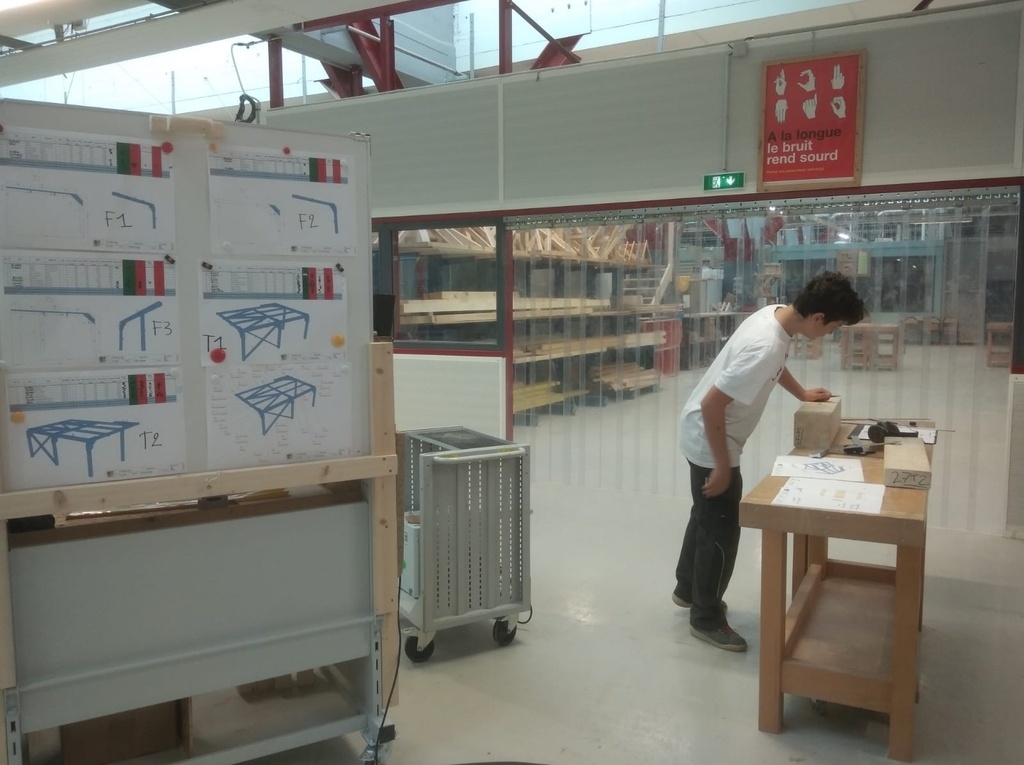

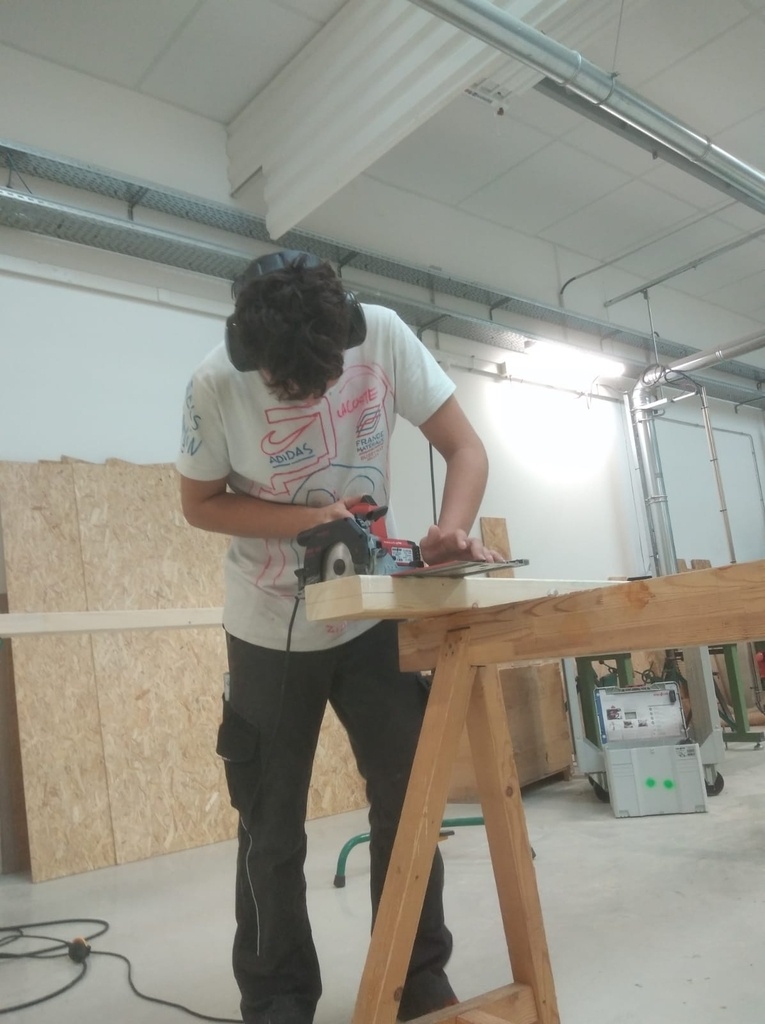

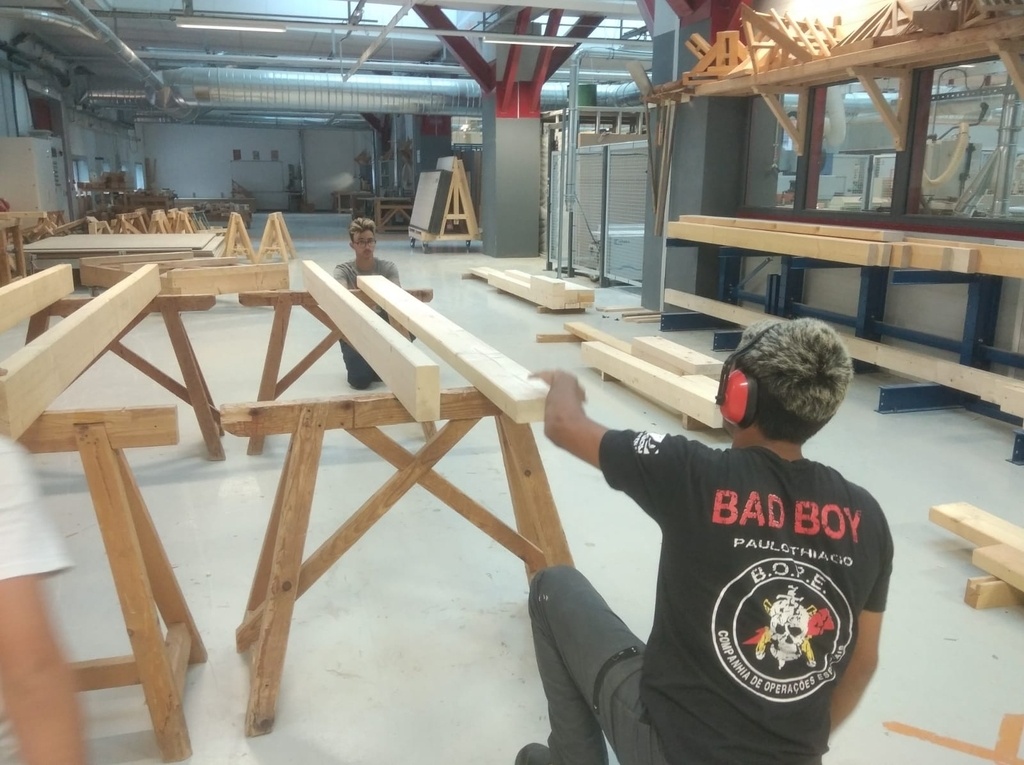

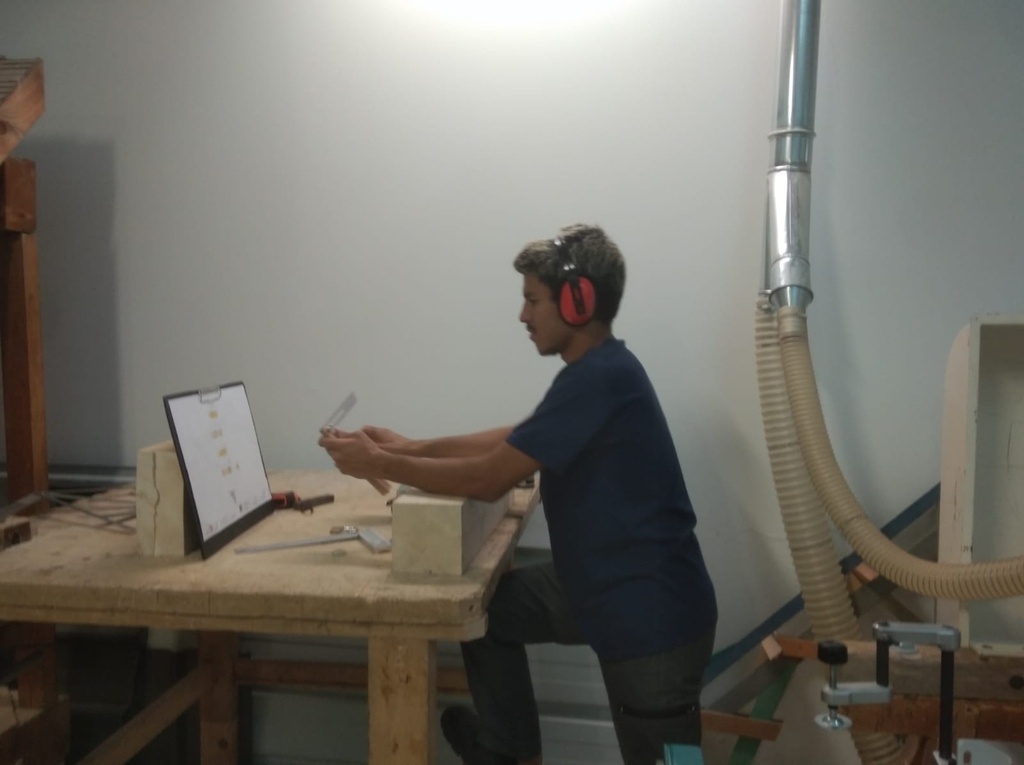

Le tracé et la taille (1)

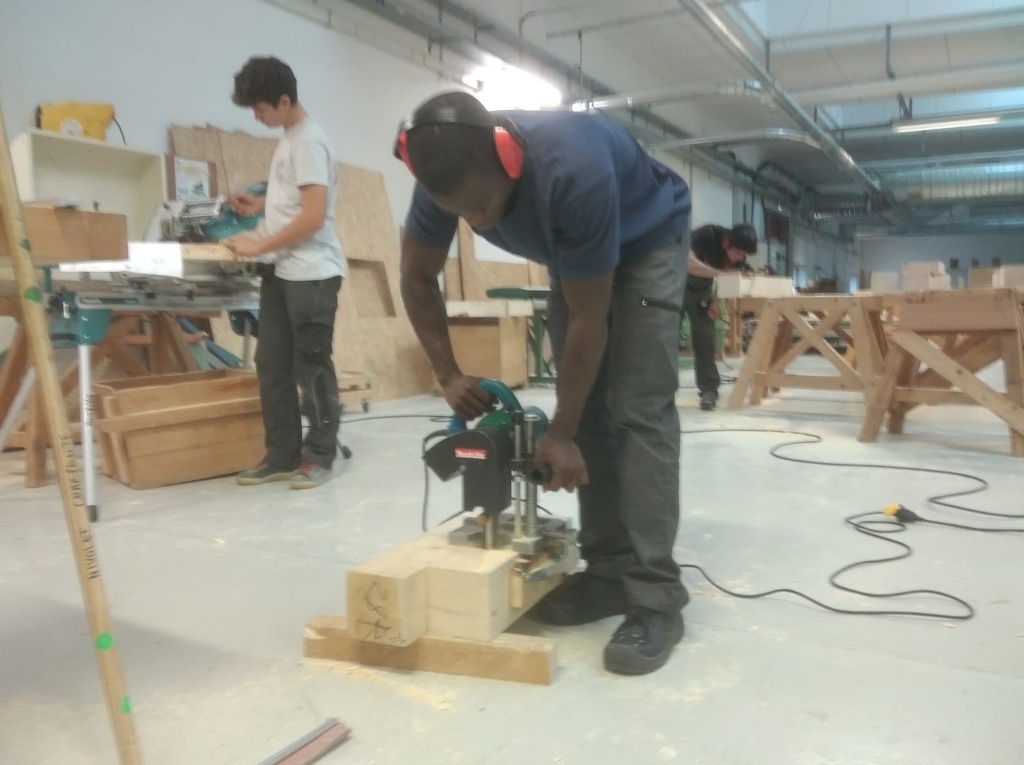

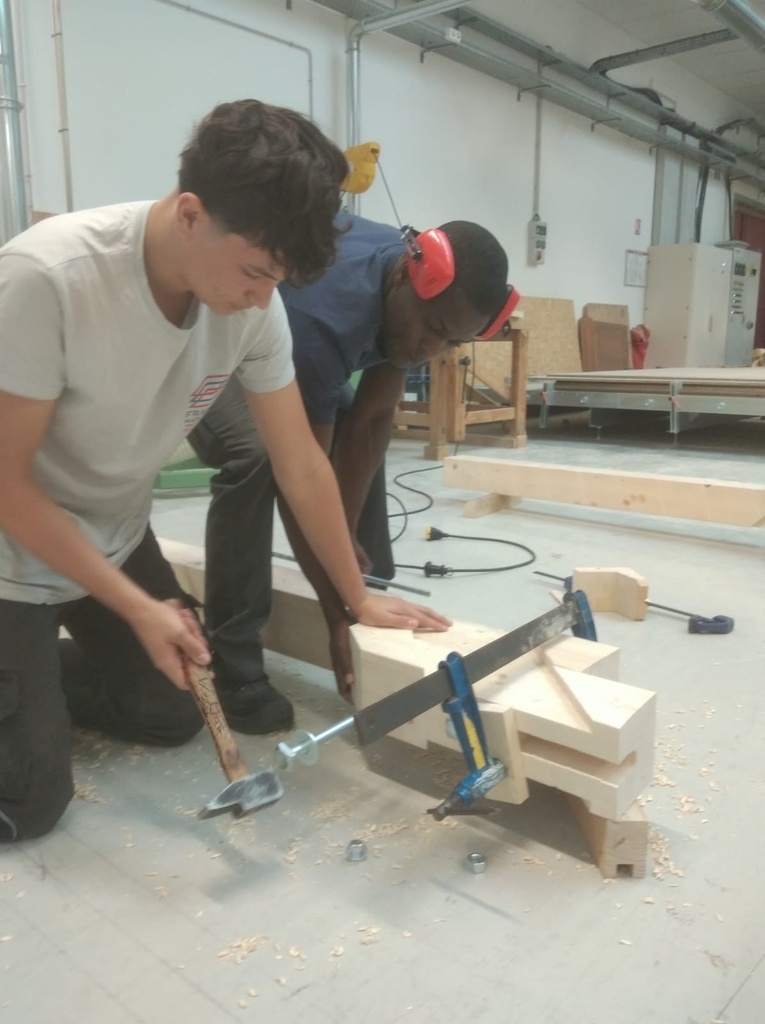

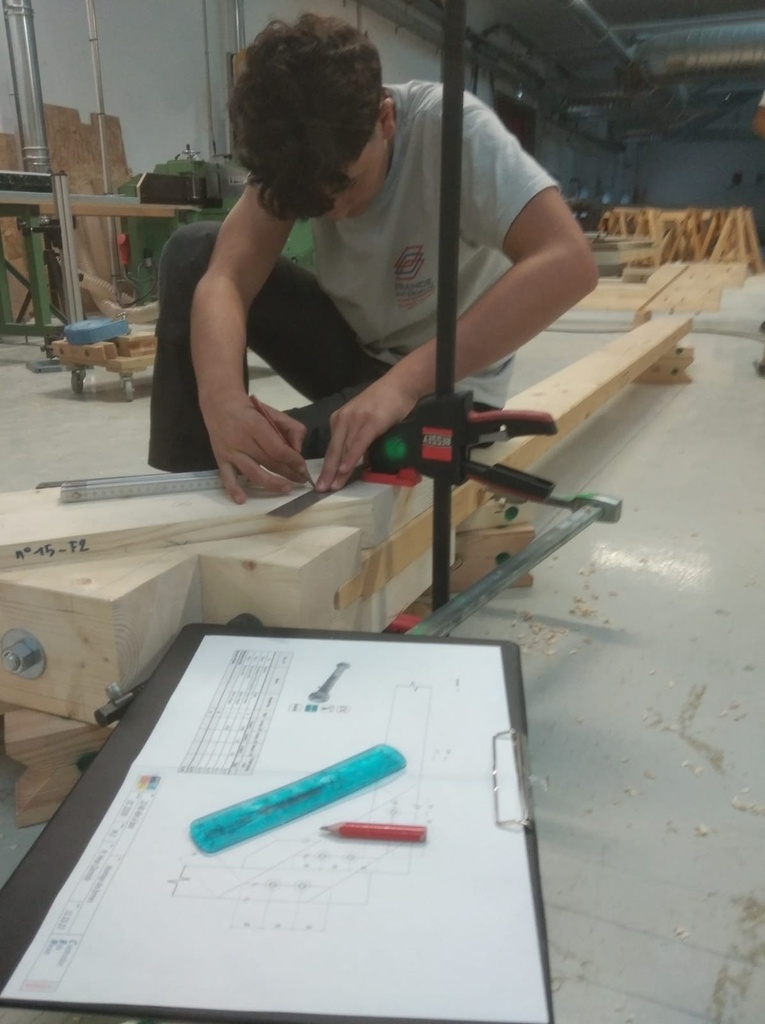

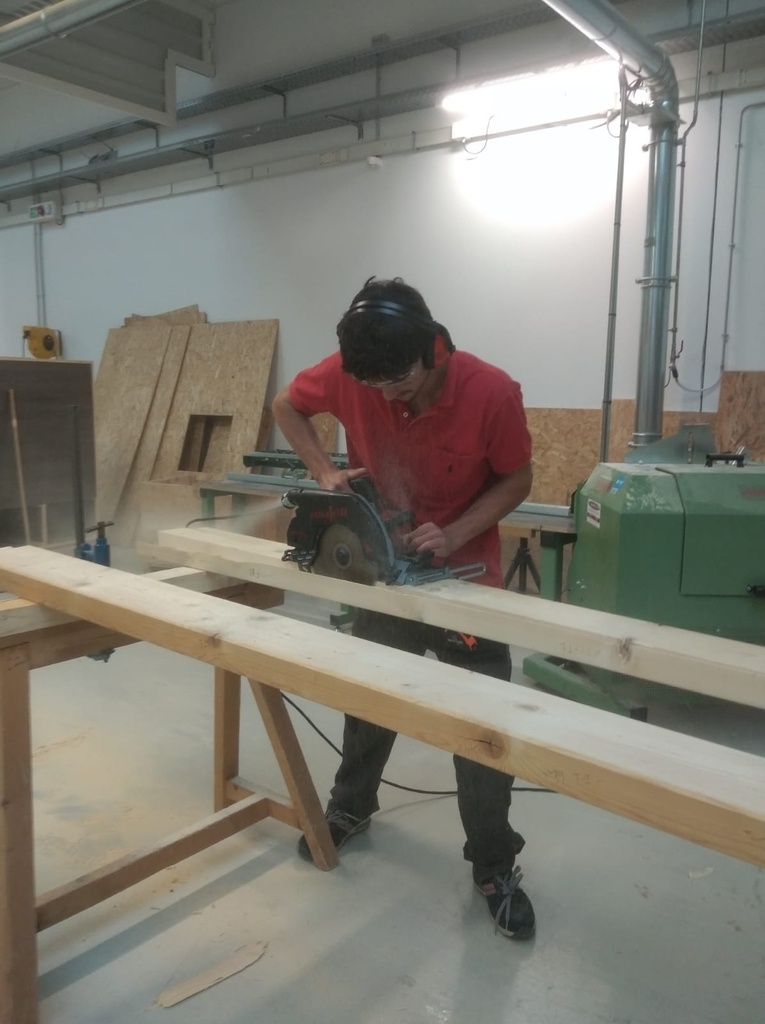

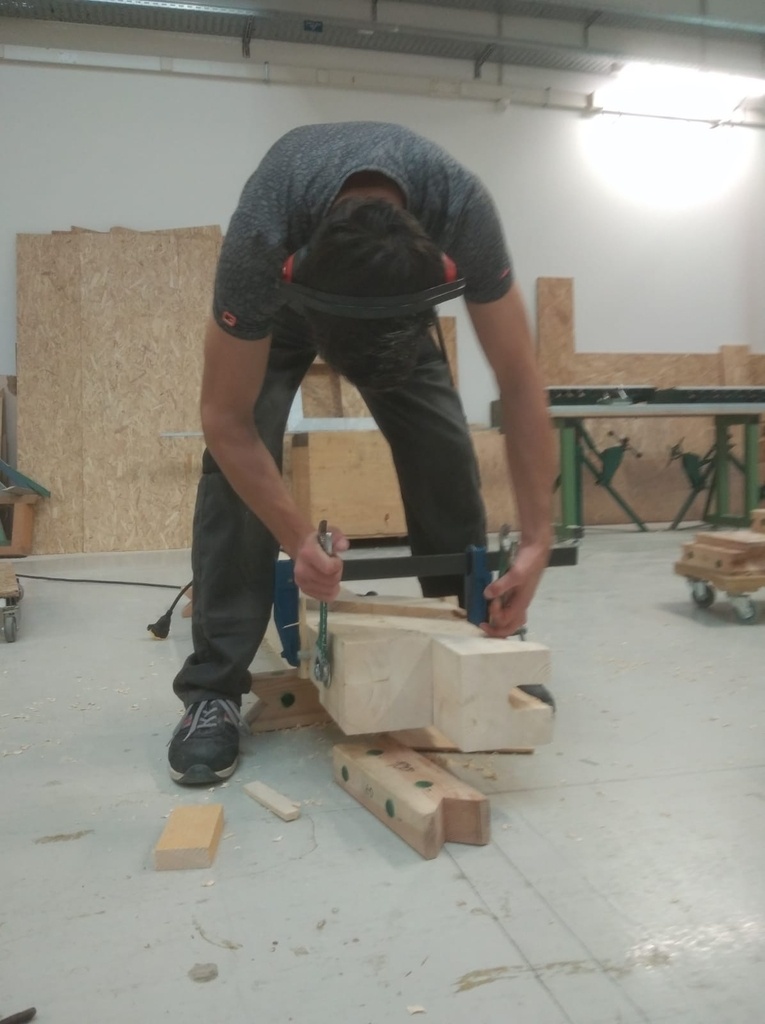

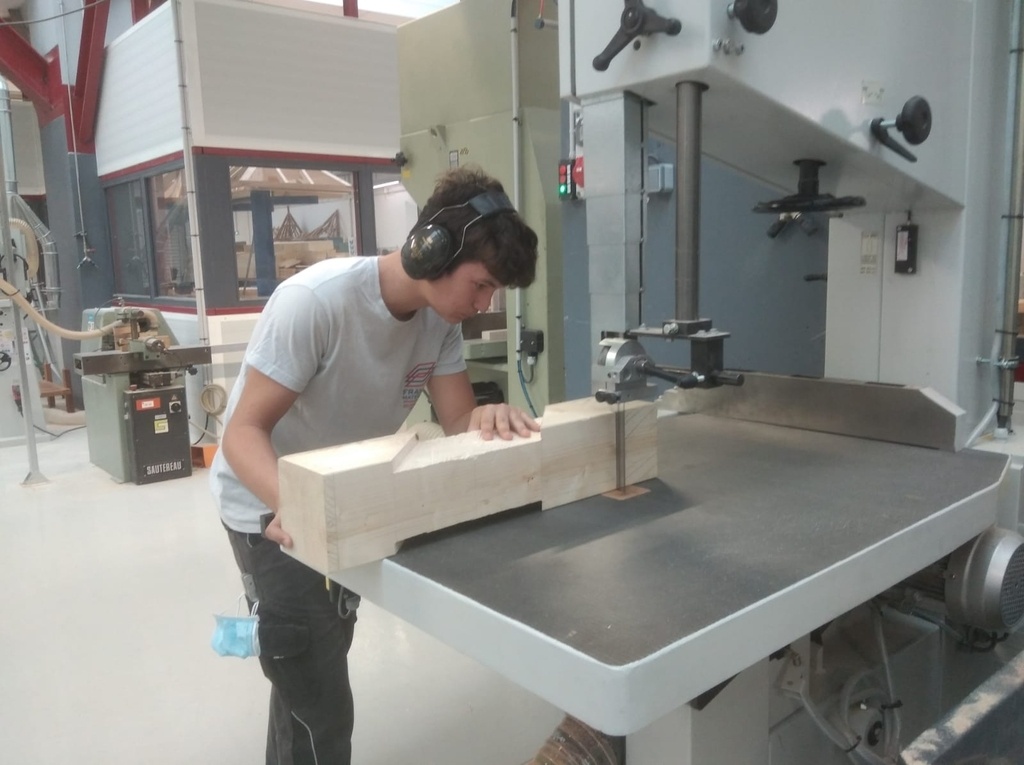

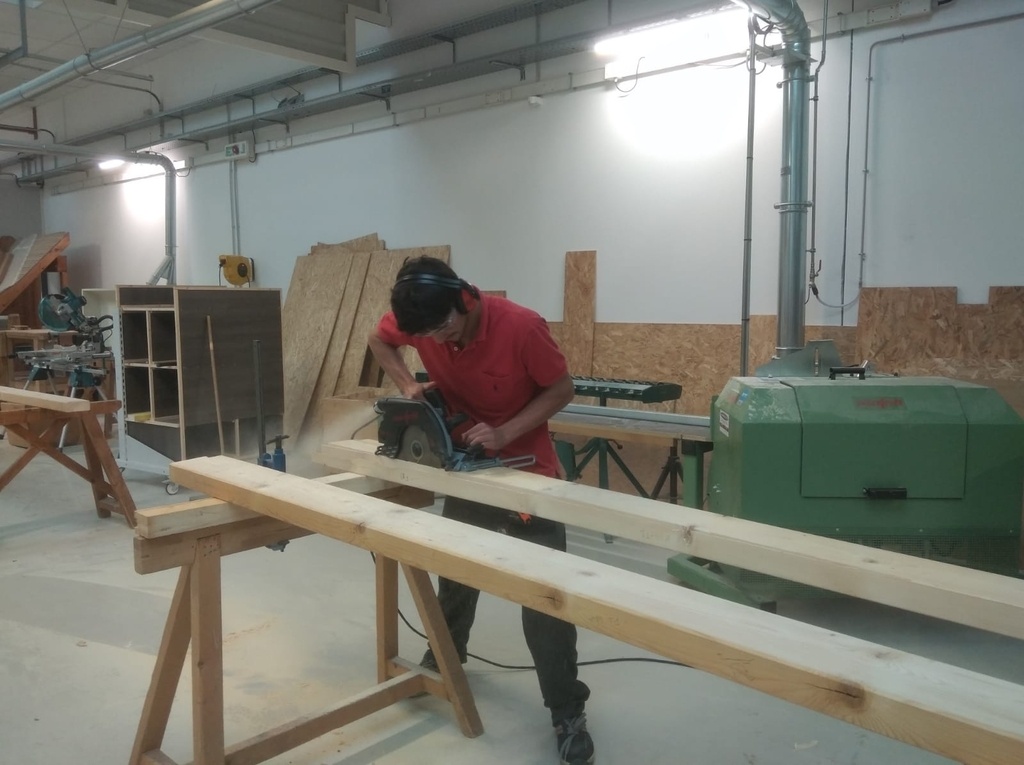

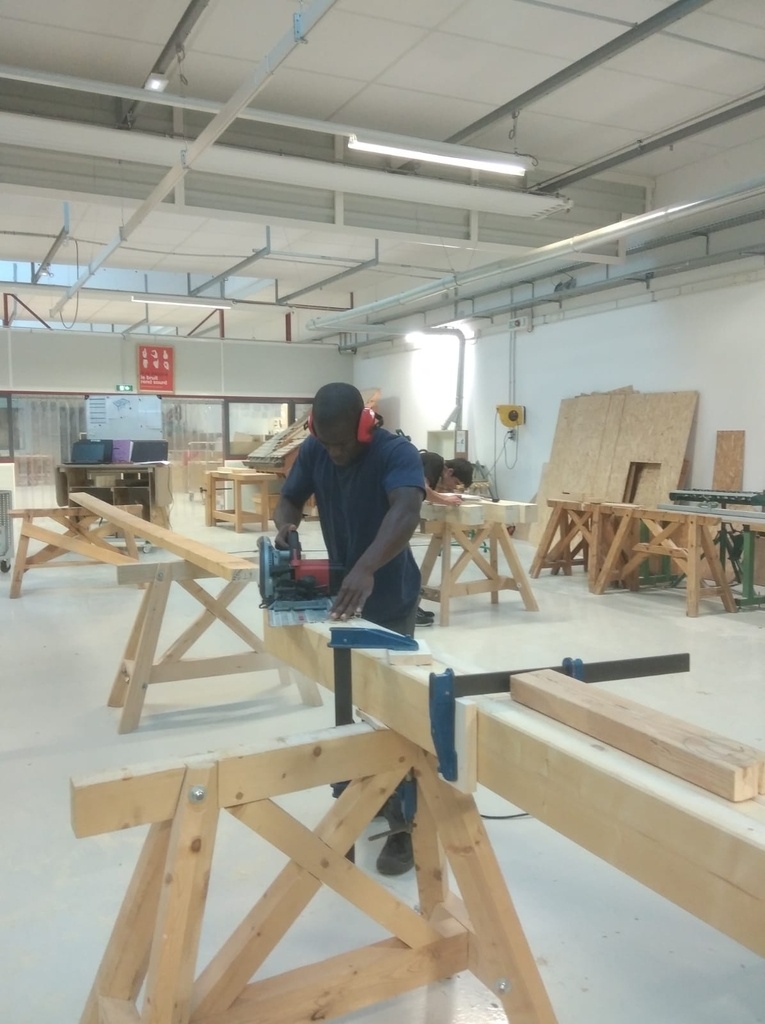

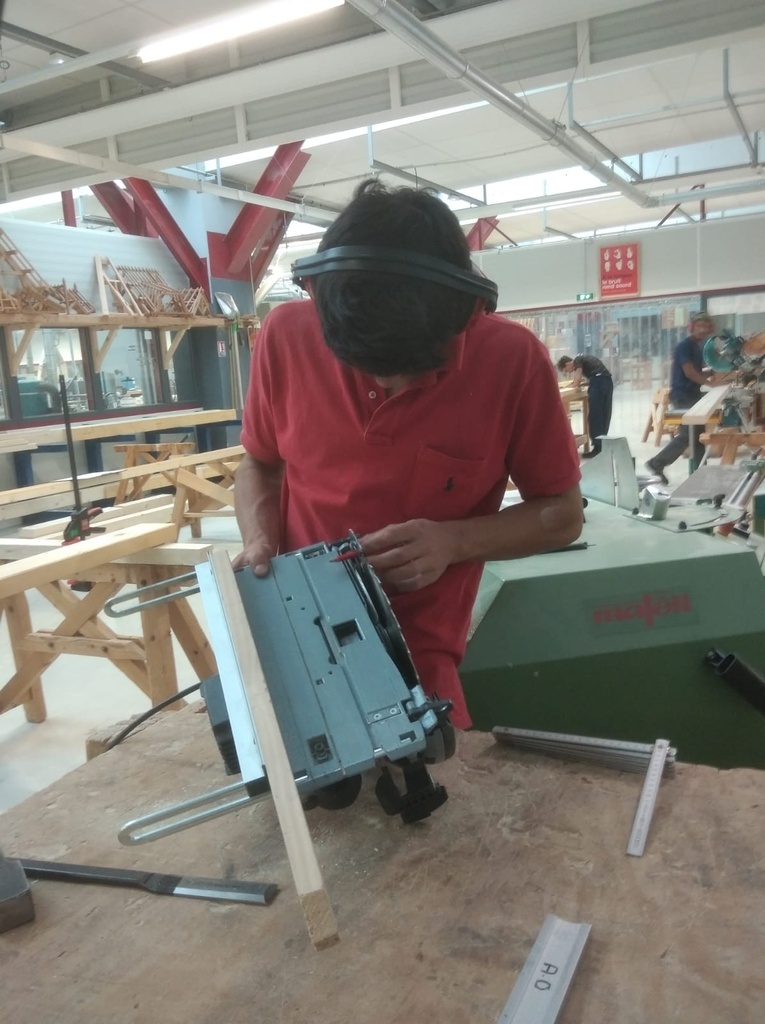

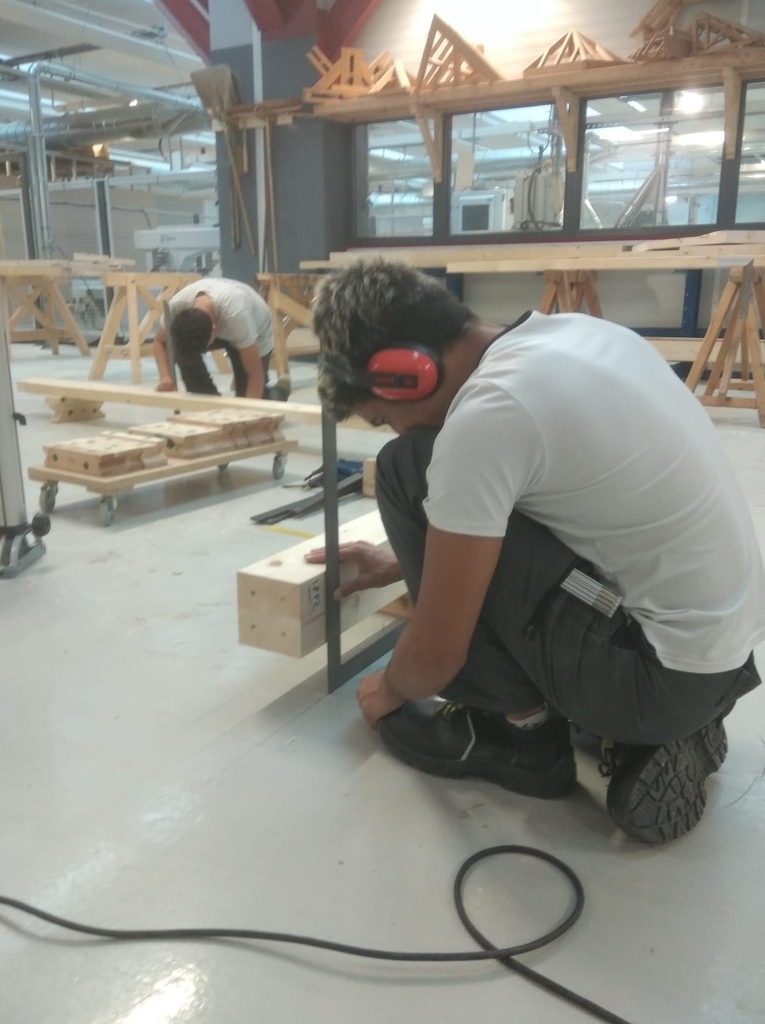

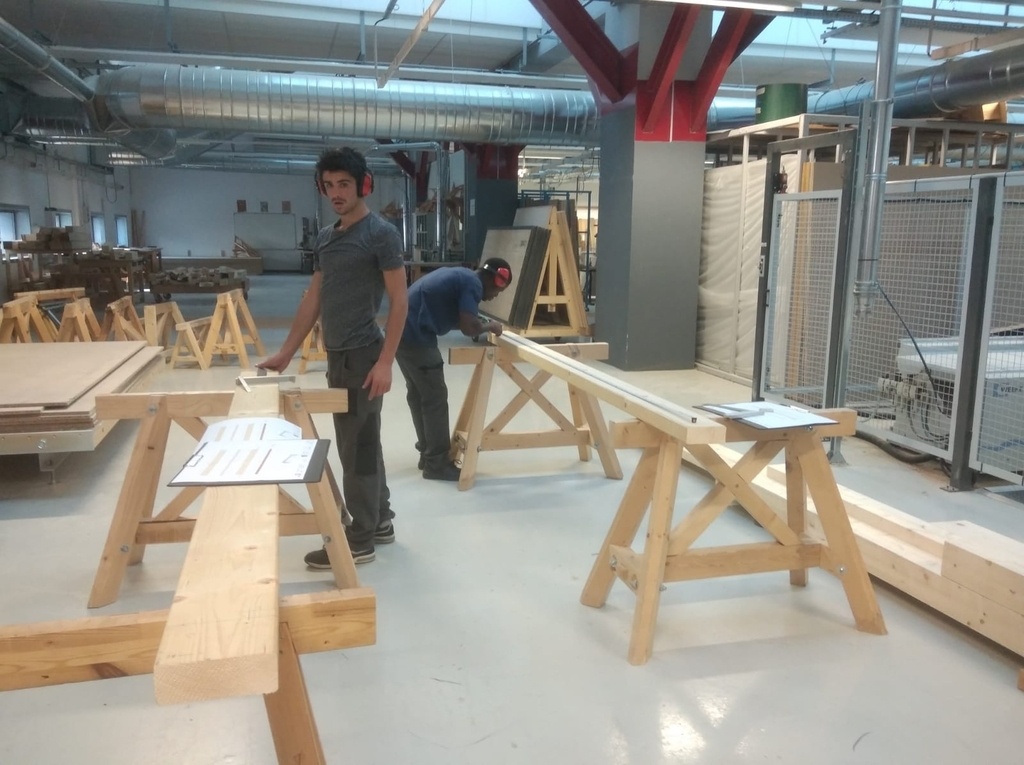

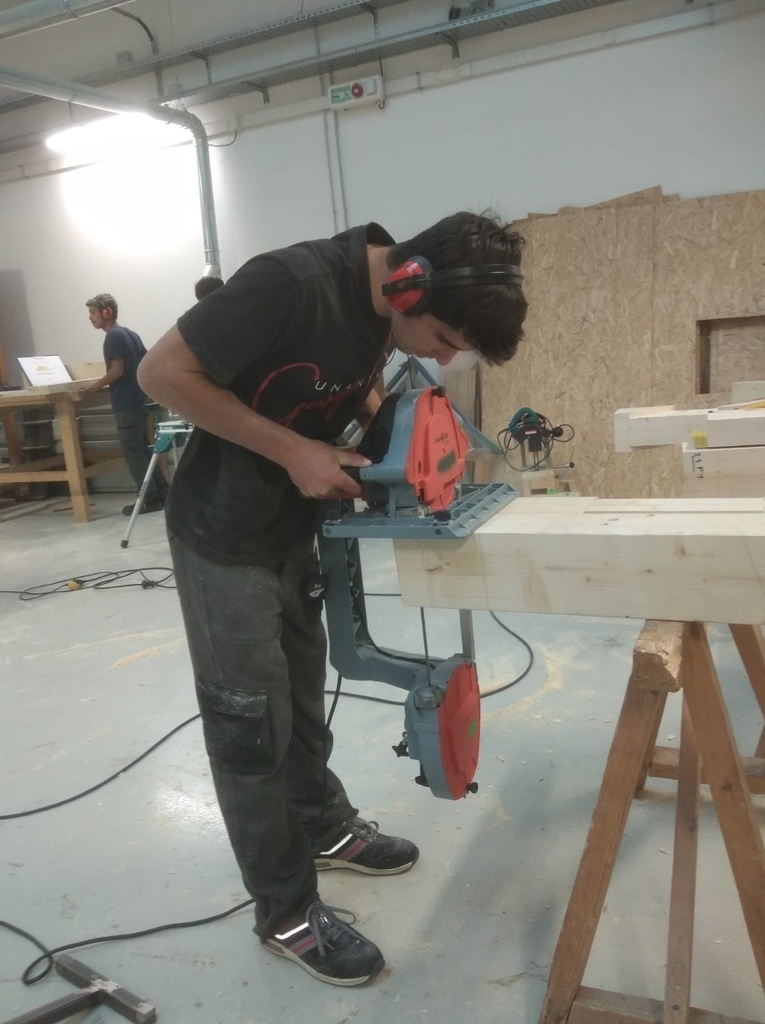

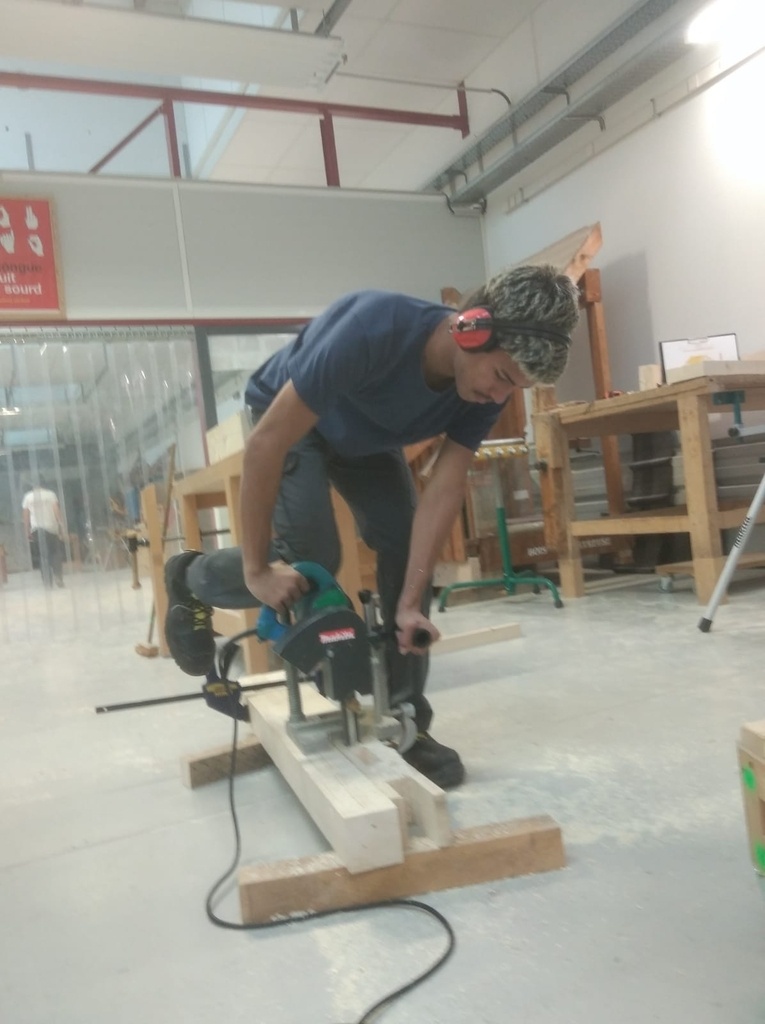

On oriente les bois, on trace, on vérifie, et on on taille: circulaire; ébauchoir; bloc à moiser; radiale; etc...

Le tracé et la taille (2)

Le tracé et la taille (3)

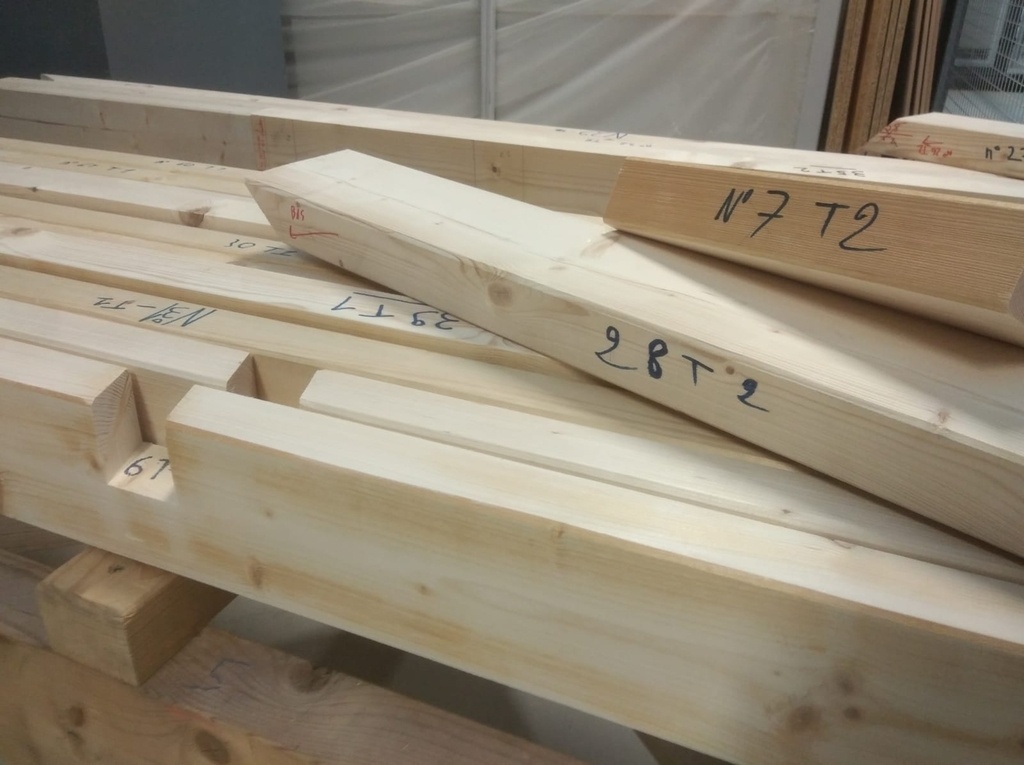

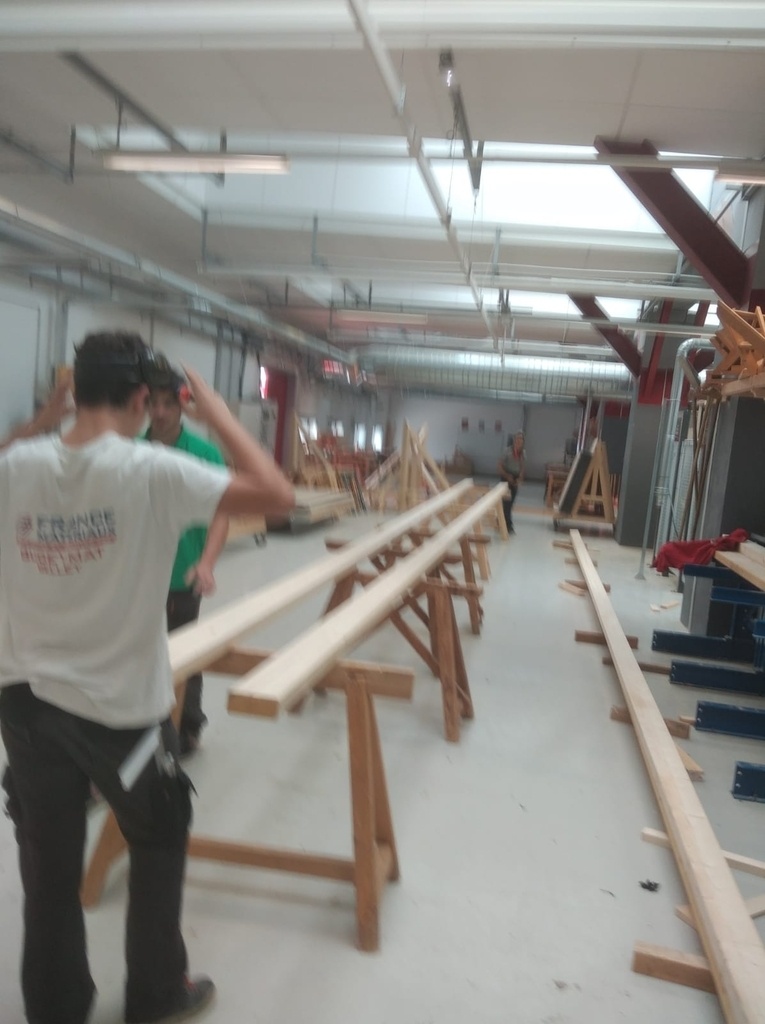

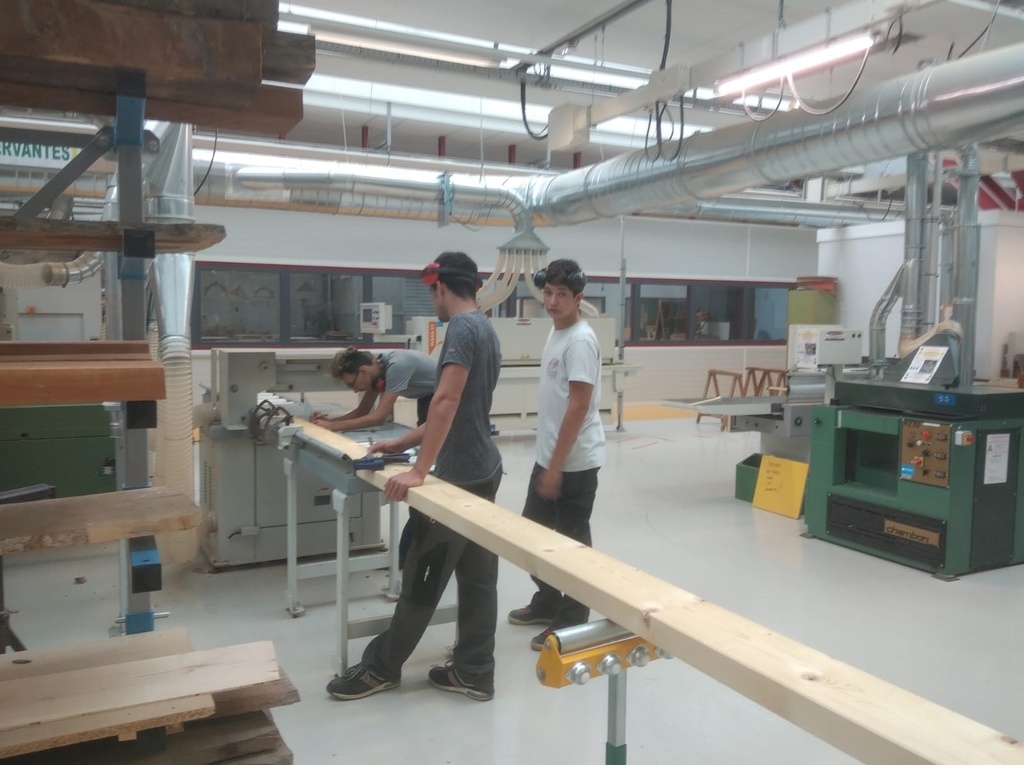

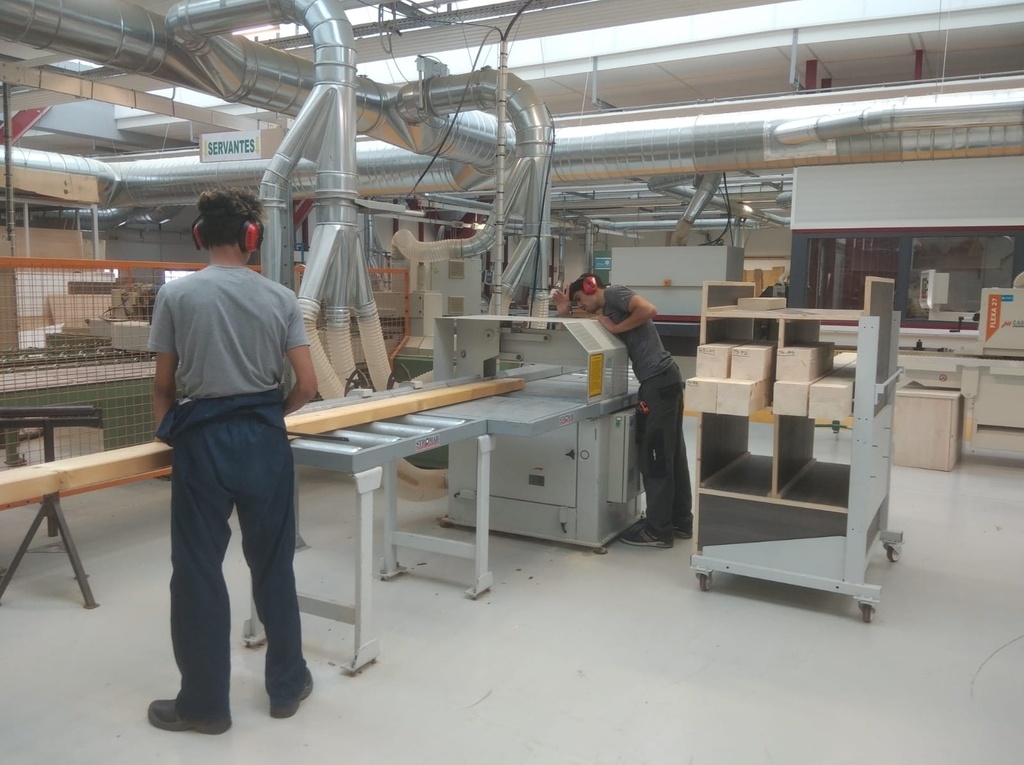

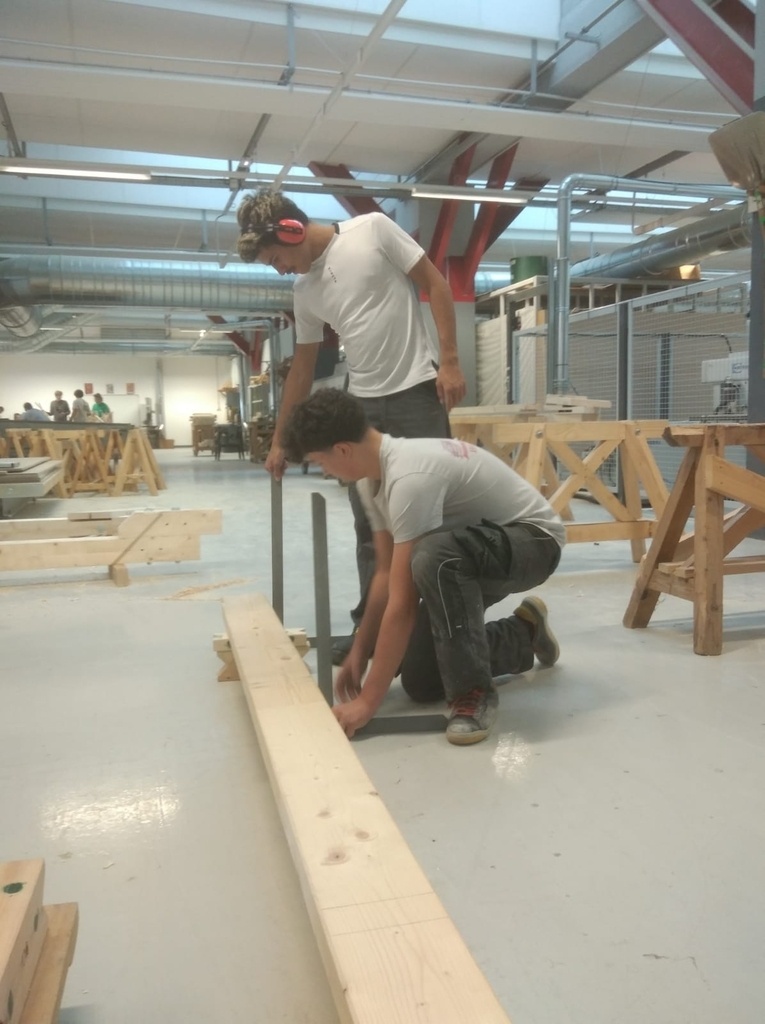

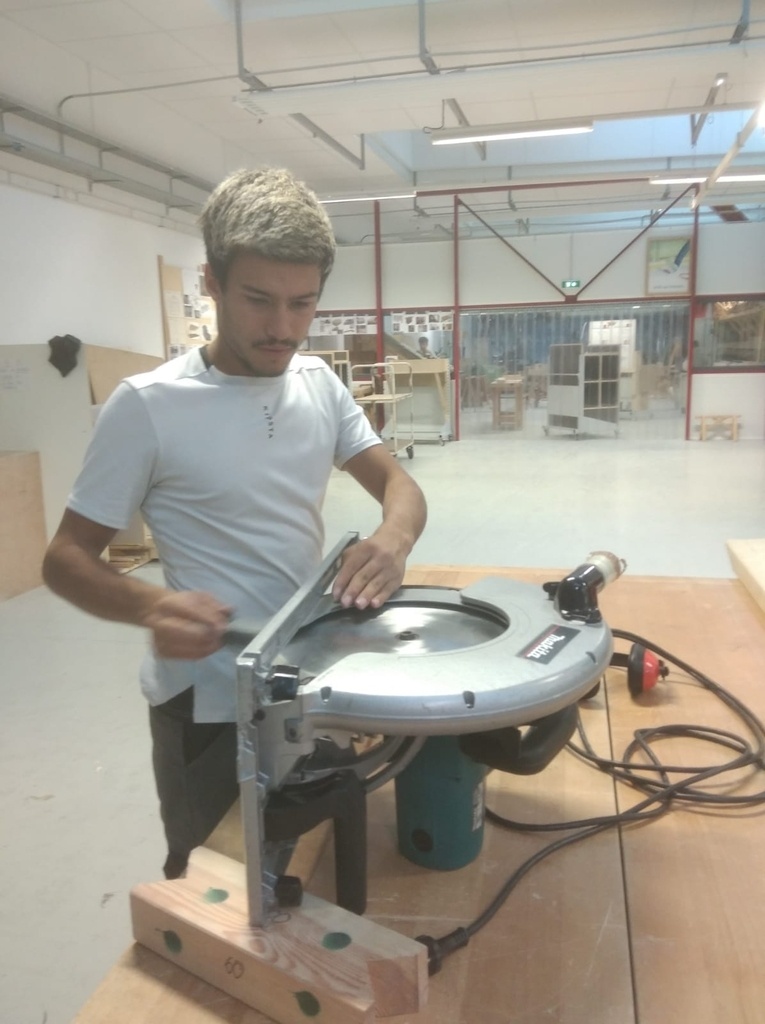

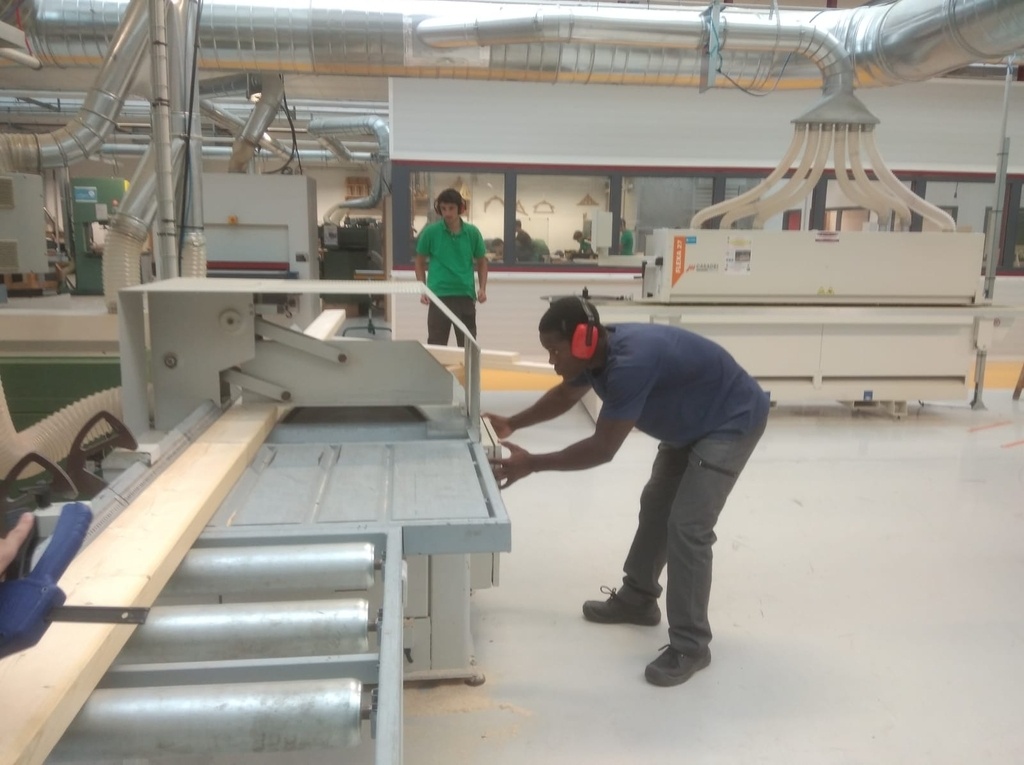

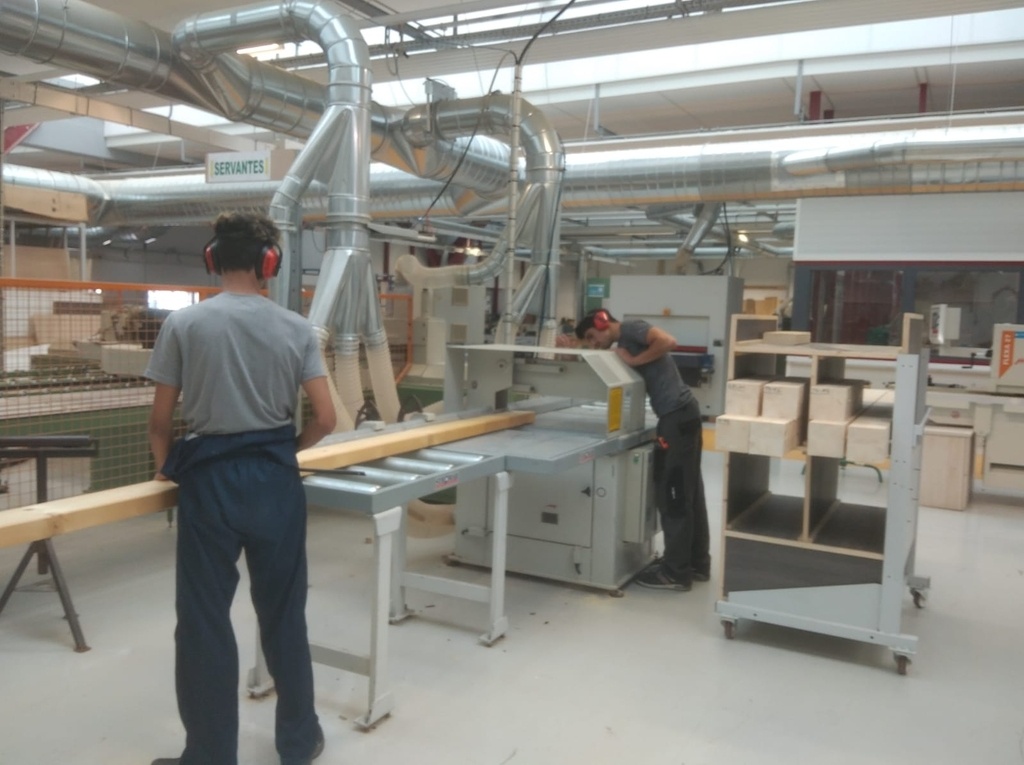

Le débit de bois

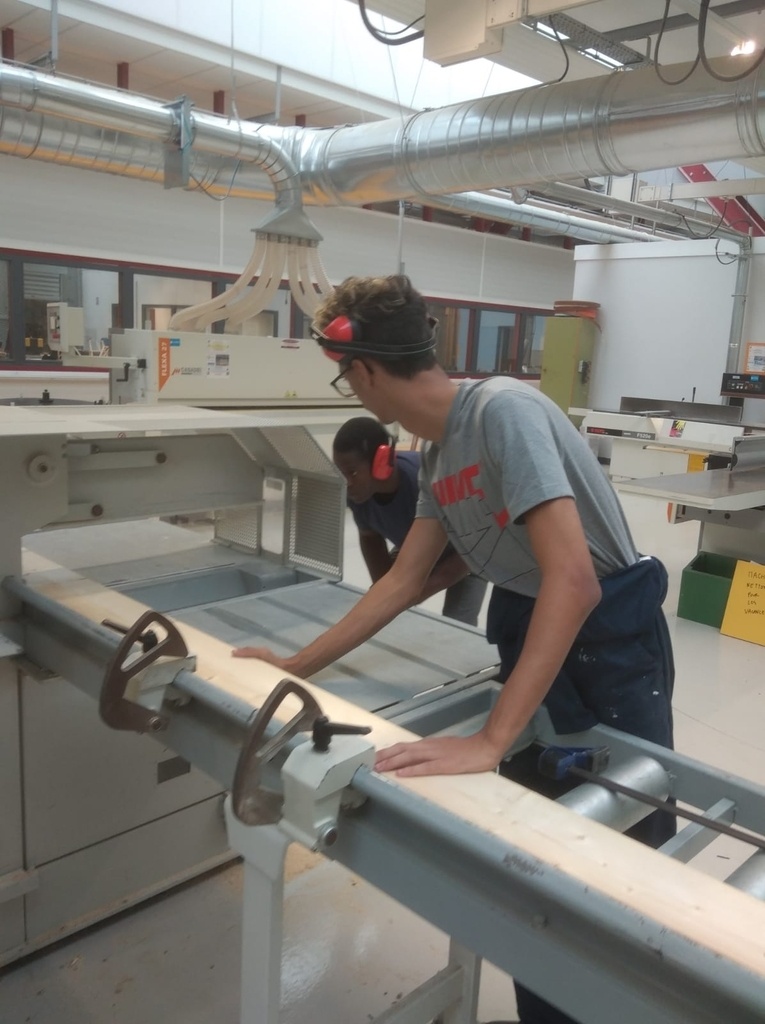

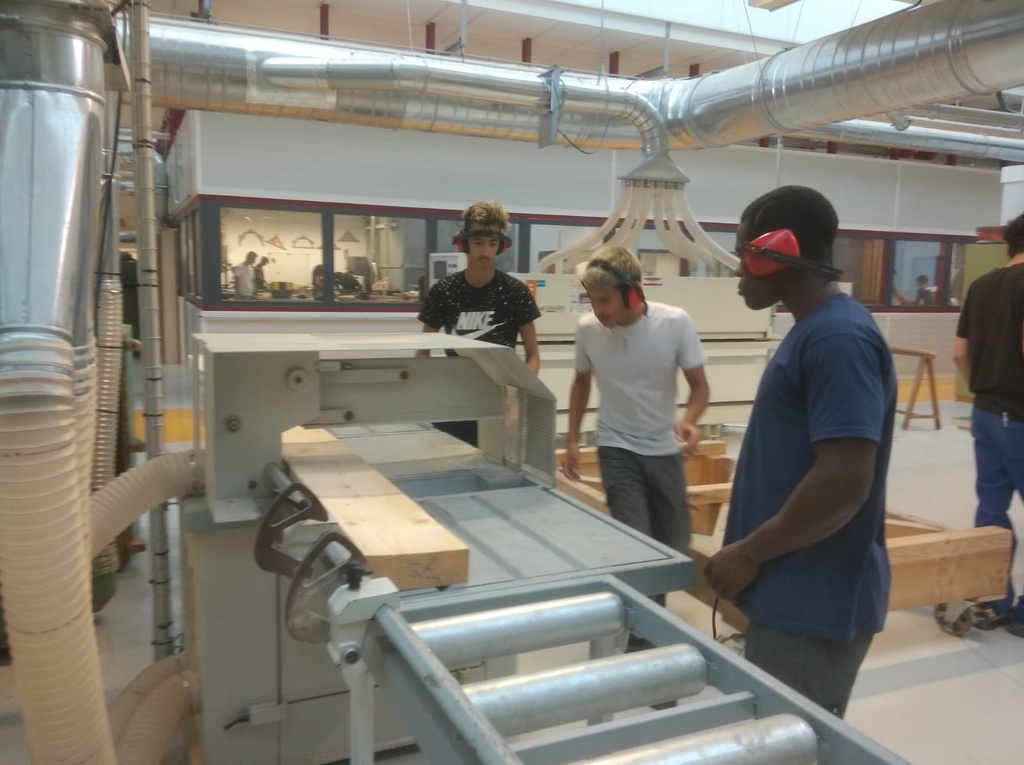

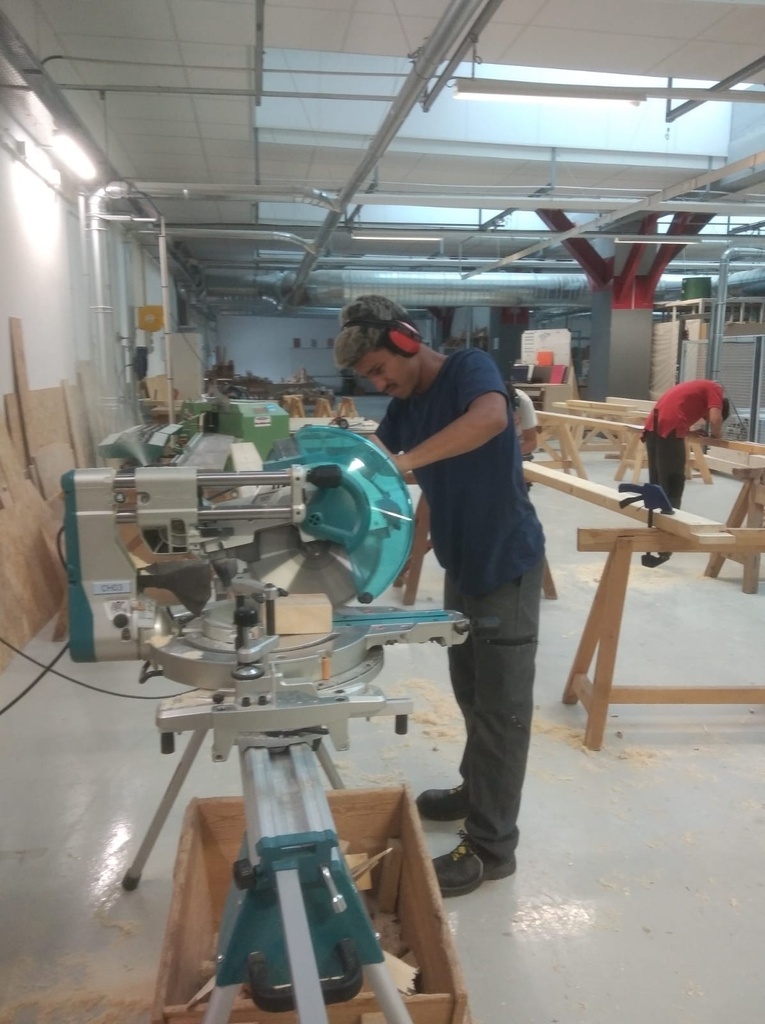

On vérifie la commande, on numérote, on optimise, on contrôle, on re-contrôle, on débite à la Scie Circulaire à Tronçonner, on stocke... Et on recompte les pièces!

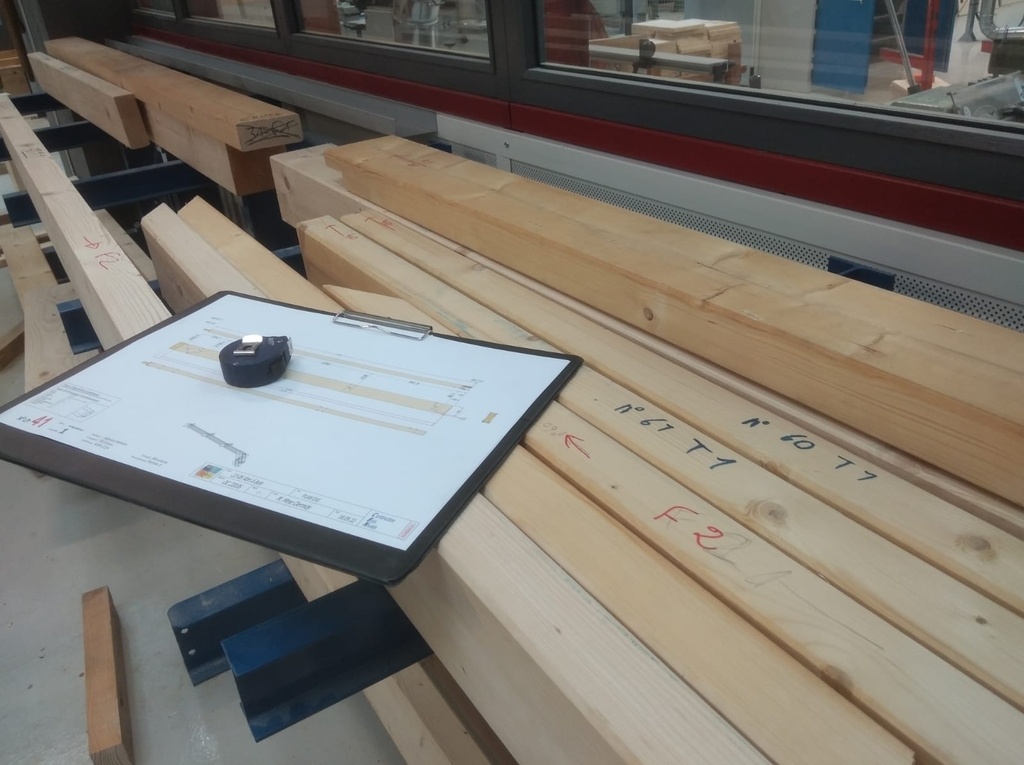

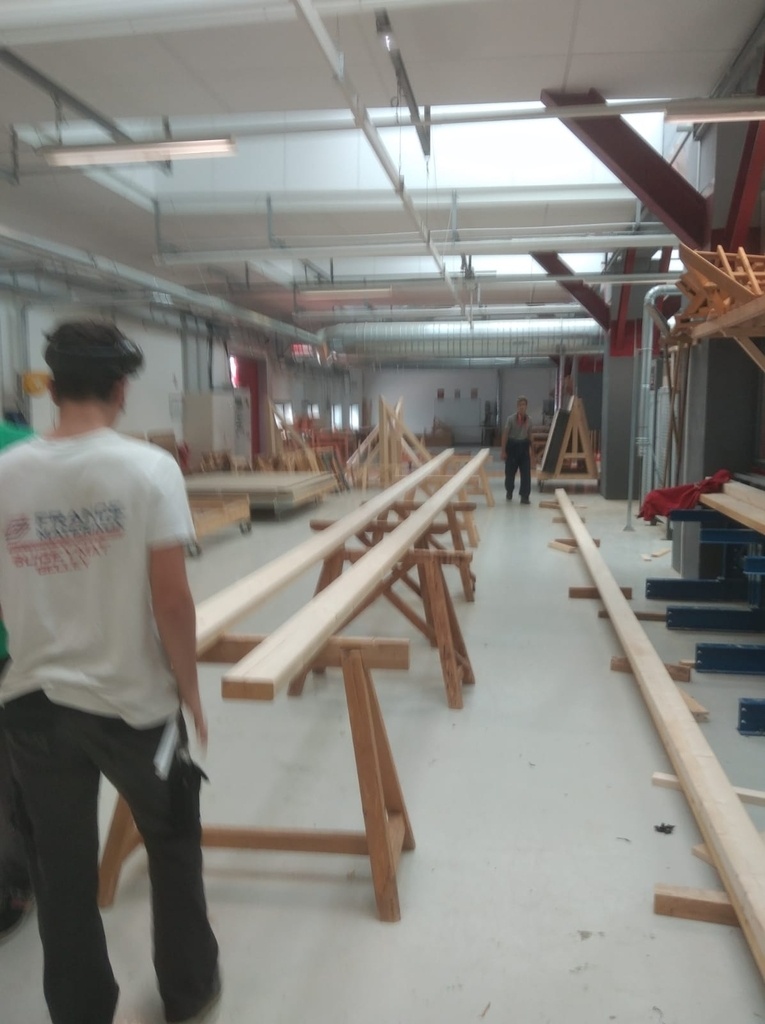

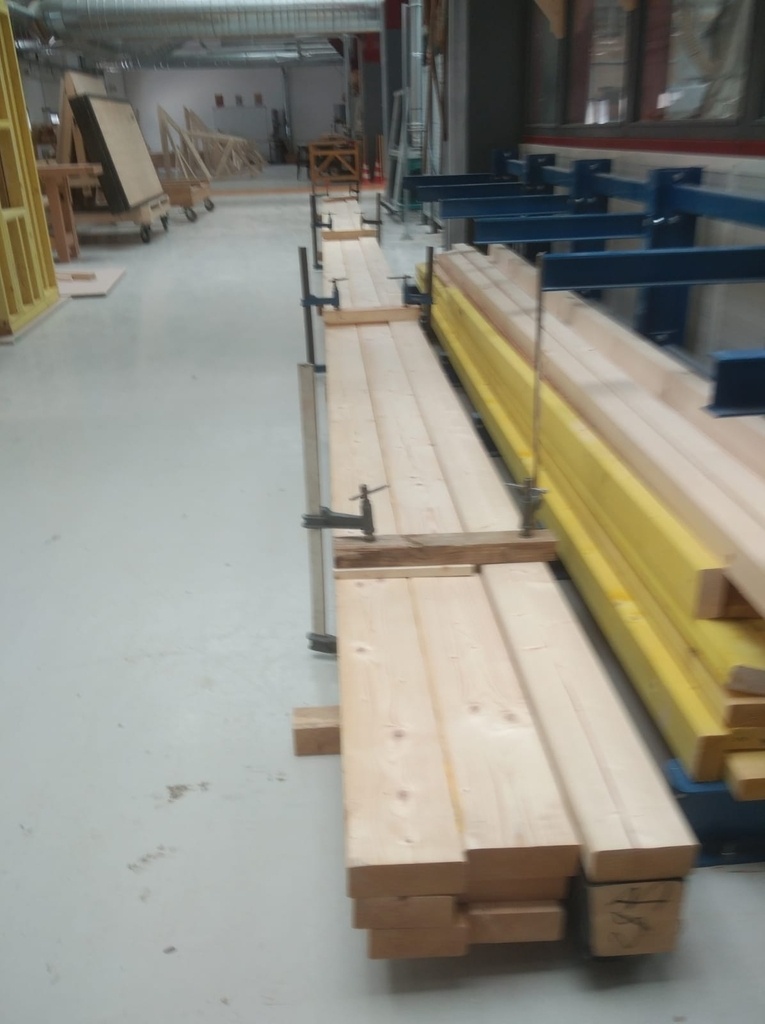

Les bois

Le mot du prof:

Quelques litres de sueurs versés pour la préparation de ce petit chantier, le résultat final est conforme aux règles de l'art (ouf). Cerise sur le gâteau pour moi, une seule pièce ratée sur l'ensemble, ce qui est plus que correct.

Pour les jeunes, bon support d'apprentissage de la charpente, mais aussi du travail en équipe (ça, c'est pas facile!).

Autant la partie production à l'atelier a été entièrement maitrisée et cadencée à un rythme correct, autant la partie chantier c'est beaucoup plus aléatoire avec un groupe d'ados.

Si des profs sont intéressés par mes docs de productions, ils sont en lien à dispo dans la section "plans". Le contrôle qualité de la prod que j'ai mis en place marche vraiment bien, objectivement.

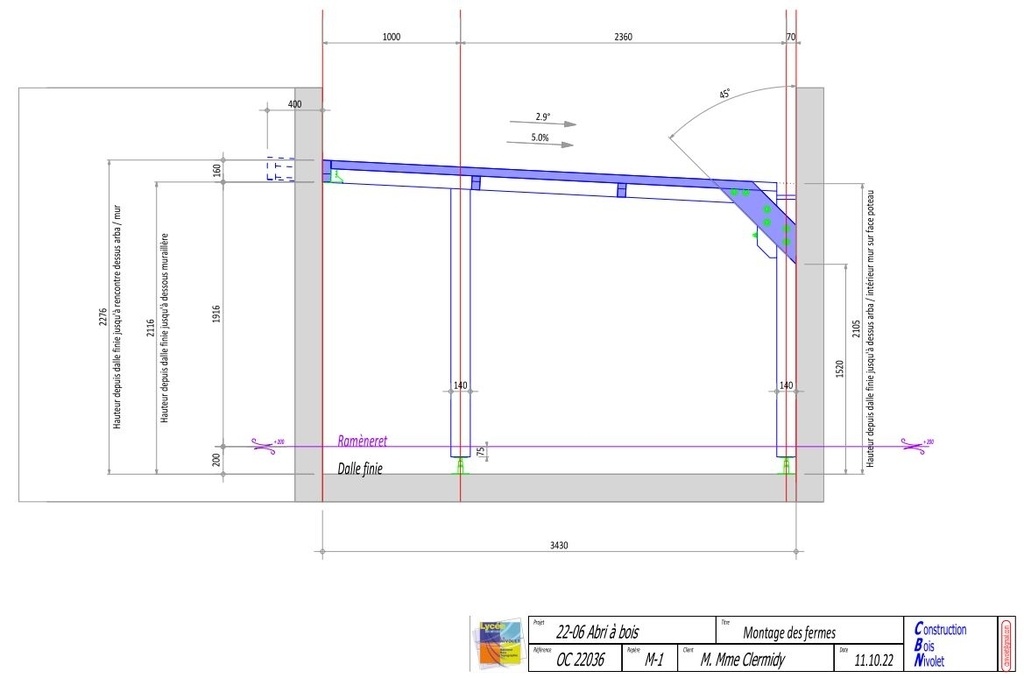

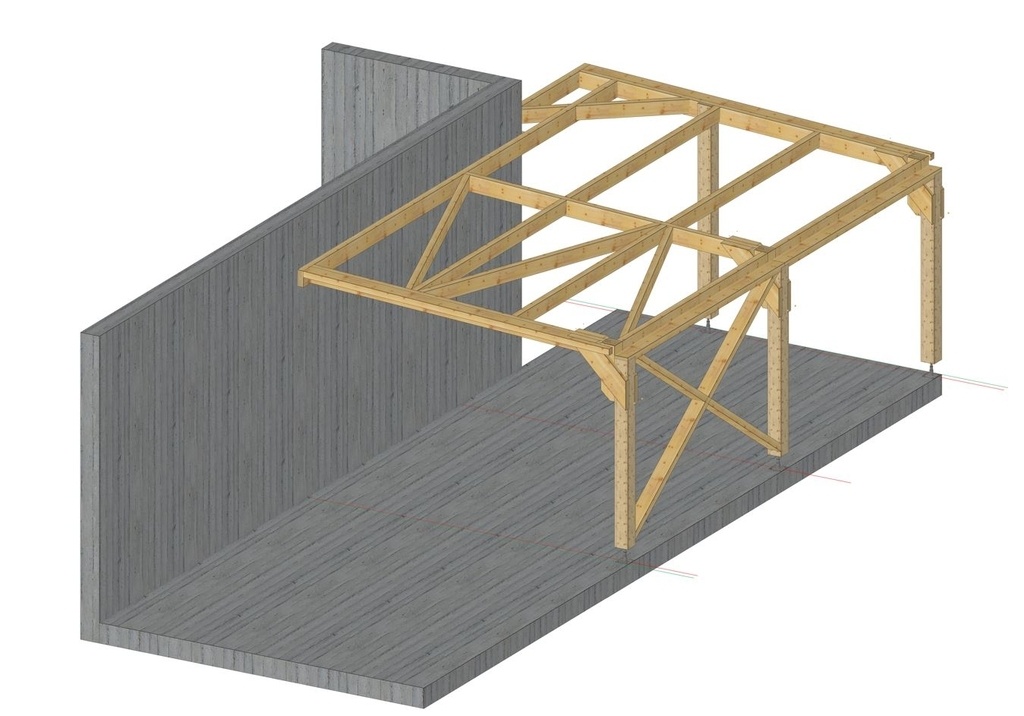

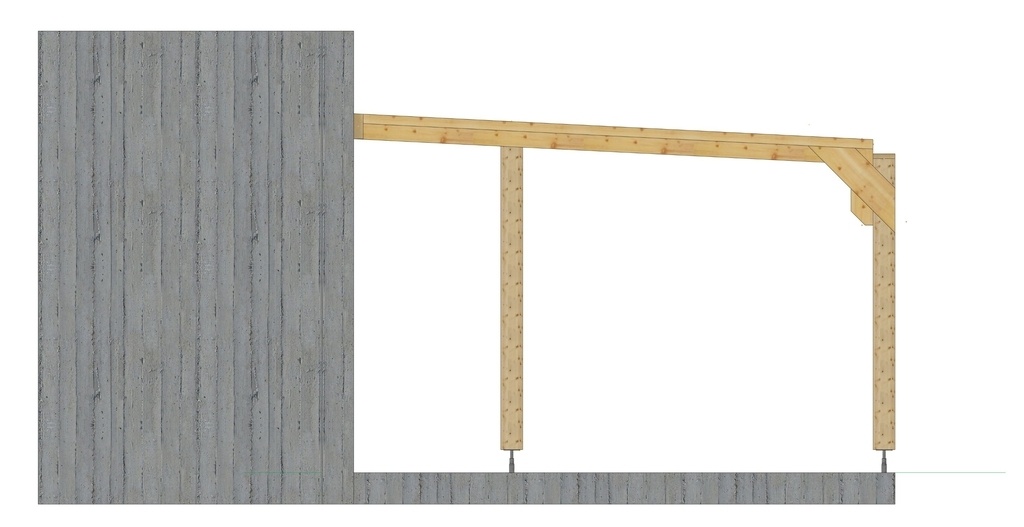

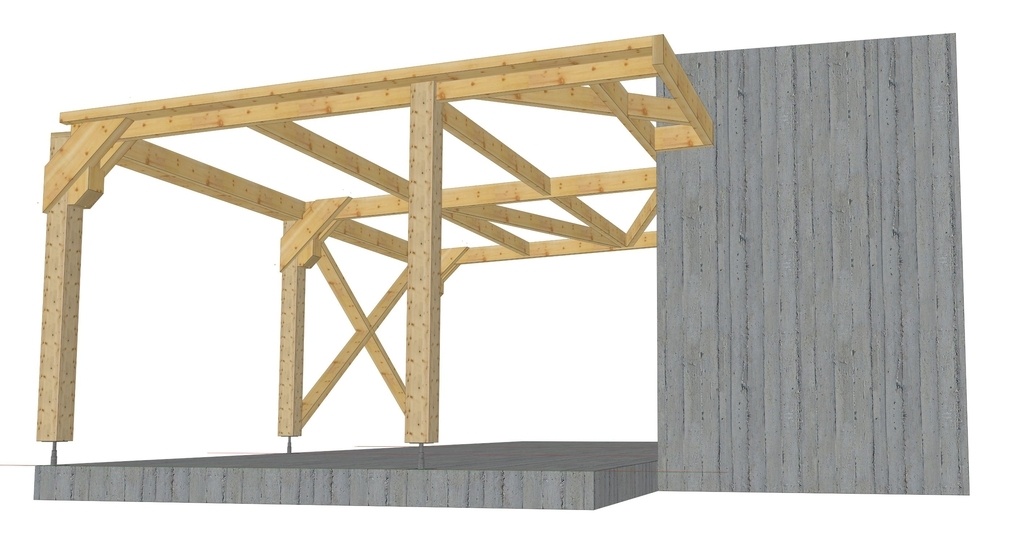

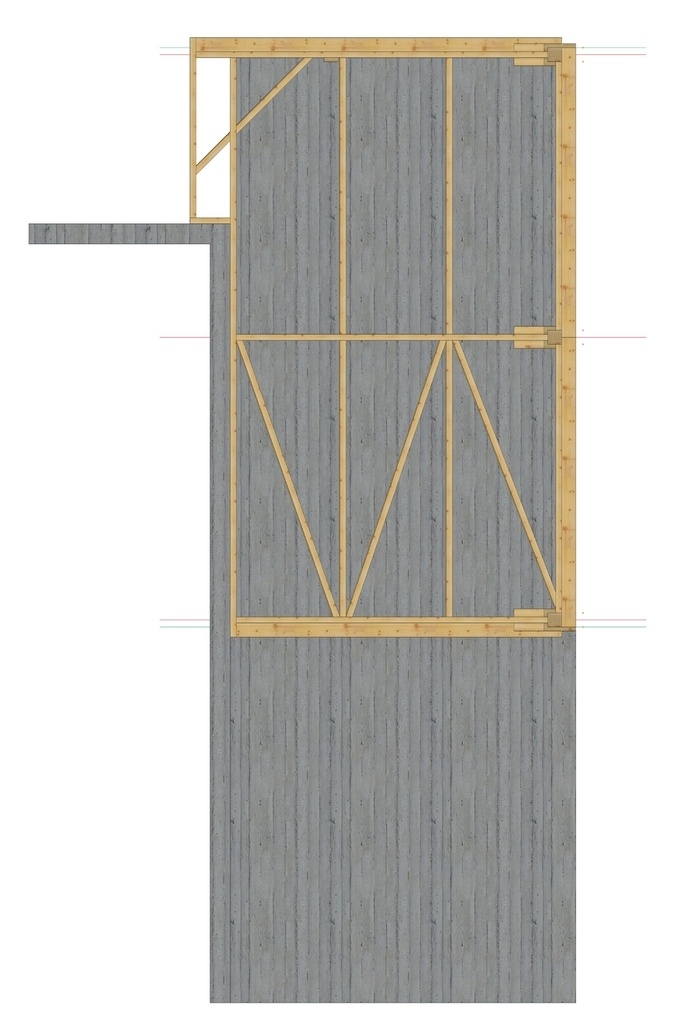

La charpente et les docs de production sont réalisés sur le logiciel Cadwork.

La charpente est justifiée aux Eurocodes avec le logiciel MdBAT.

Les bois d'oeuvre viennent de notre fournisseur partenaire Lalliard Bois.
