Gabarit pour queue droites

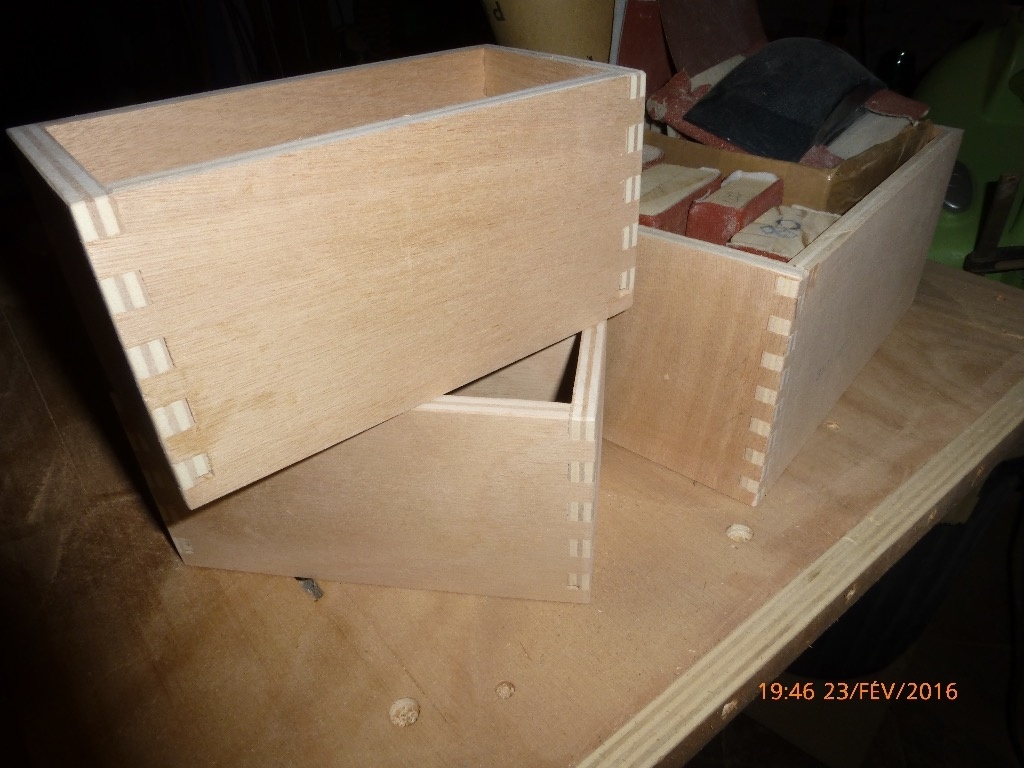

Le projet d'un week-end, fabriquer un gabarit pour réaliser des assemblages à queues droites.

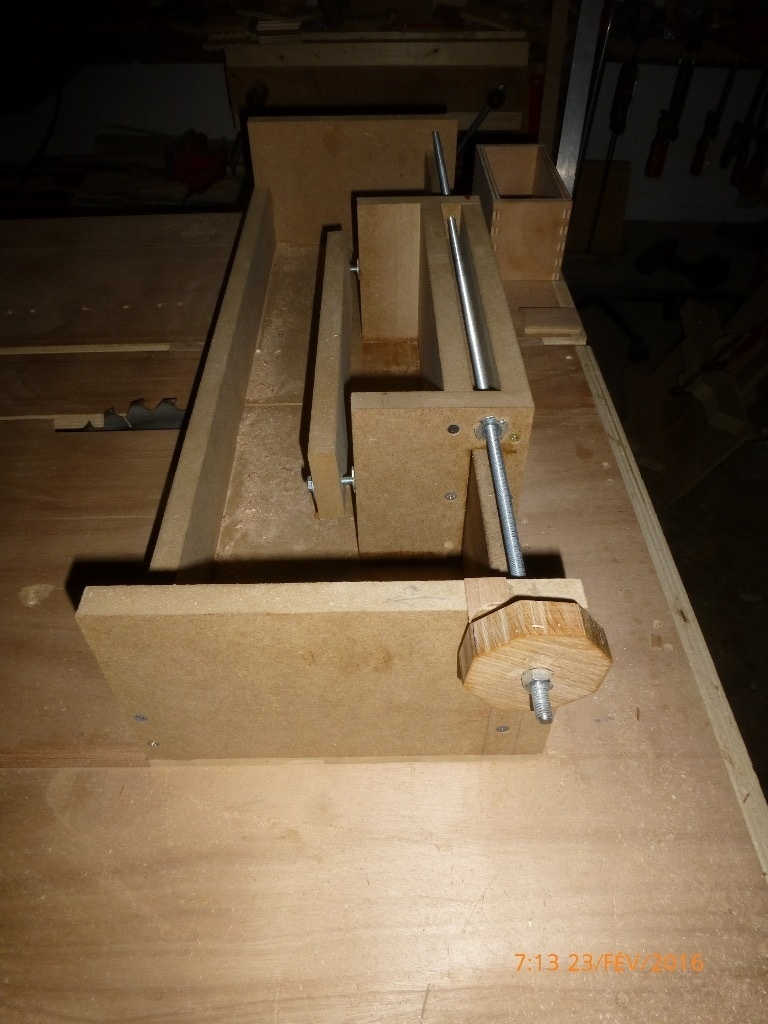

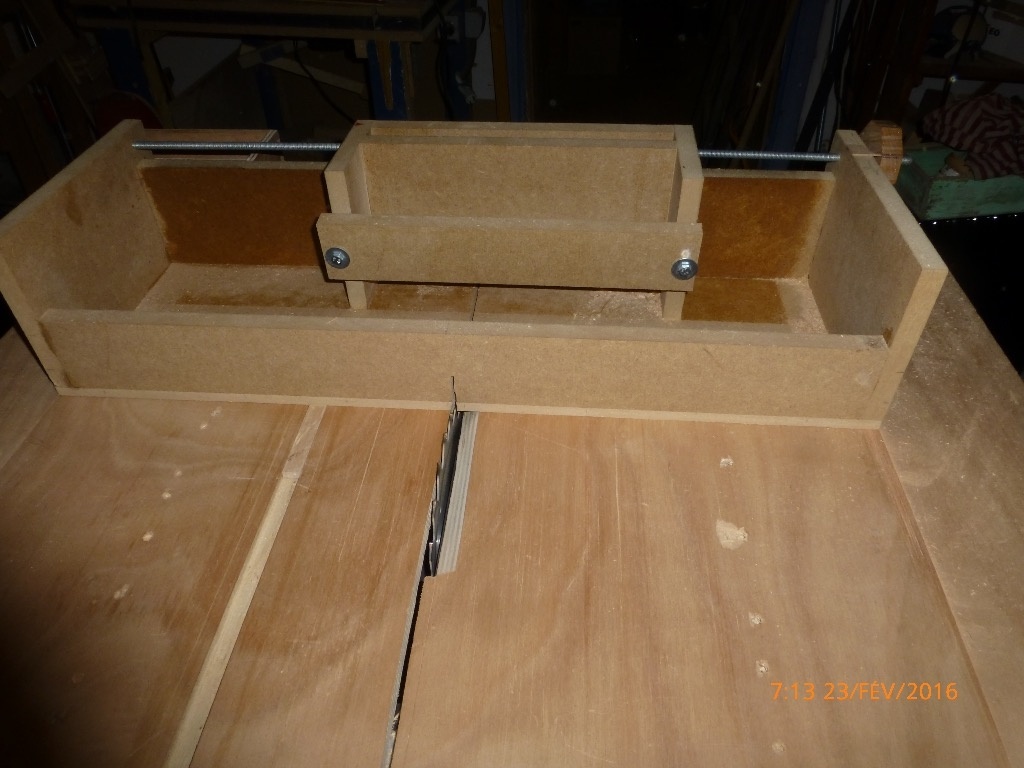

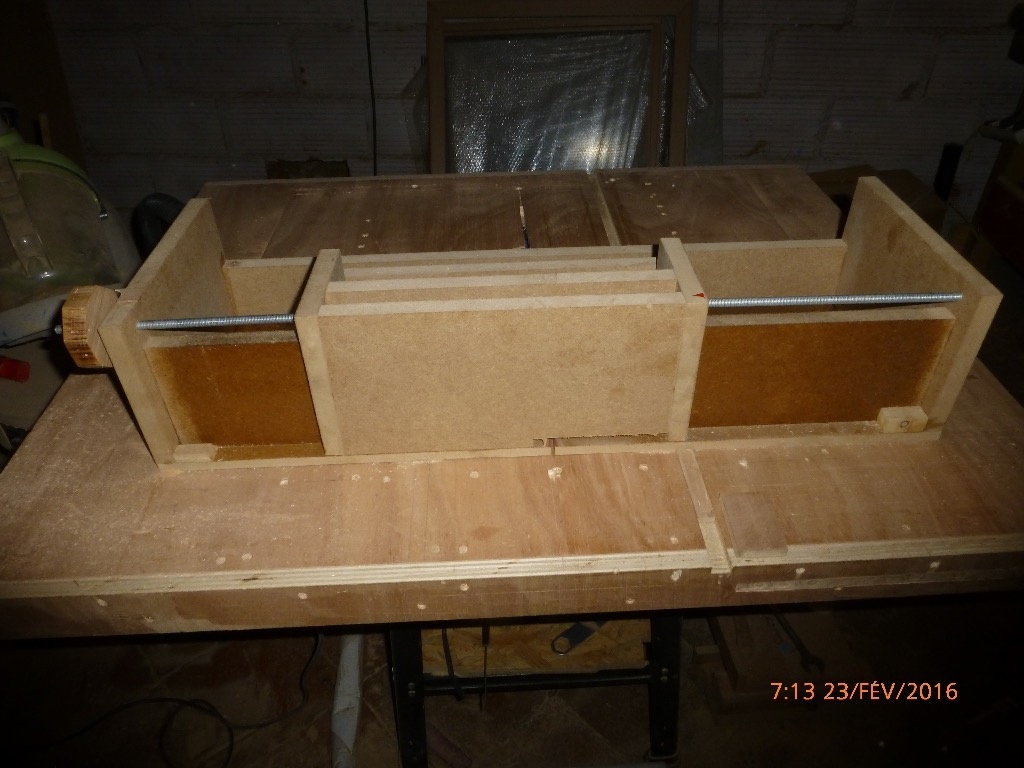

Tout est en MDF de 18mm (je n'avais que ca sous la main), sauf le rail de guidage en hêtre.

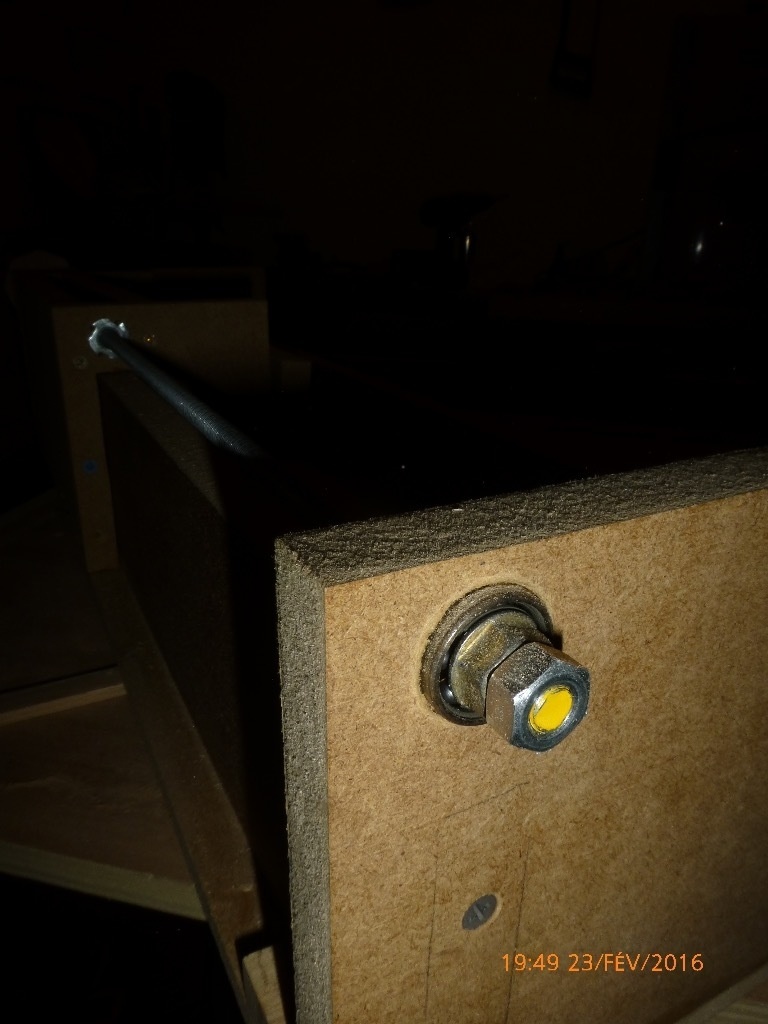

Tige filetée en M8 et double boulonnage de chaque coté pour contraindre la tige filetée.

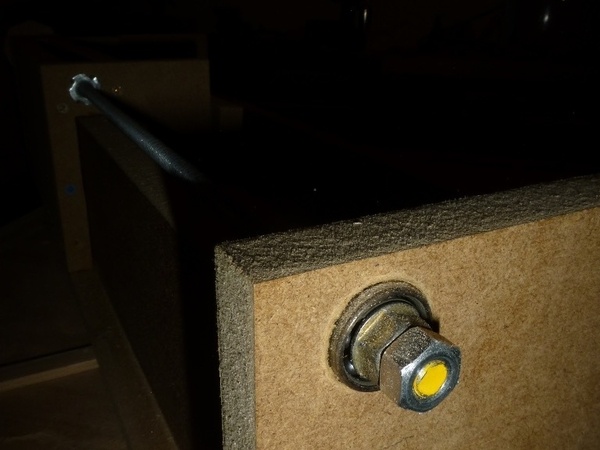

Un roulement de skate est incrusté de chaque coté pour faciliter le glissement.

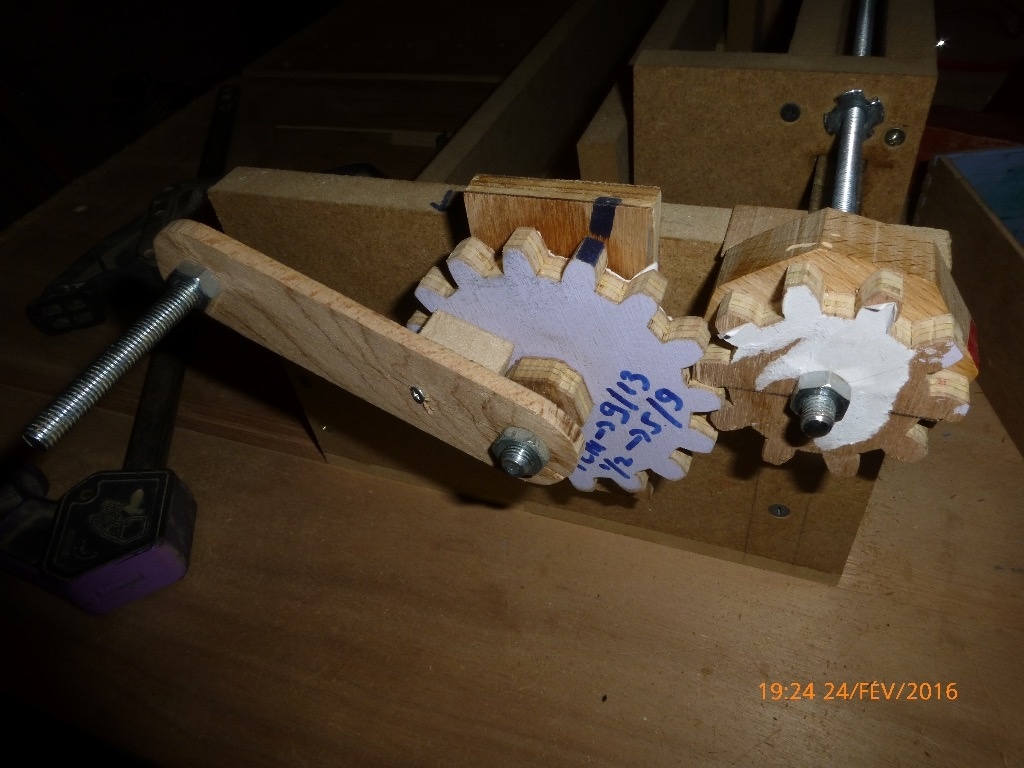

Apres une nuit de reflexion a essayer de me rappeler mes cours de math, j'ai opté pour un engrenage me permettant d'affiner les réglages.
J'ai réduit la "vitesse" afin qu'un tour de manivelle représente 1mm, le pas de la tige filetée étant de 1,25mm.

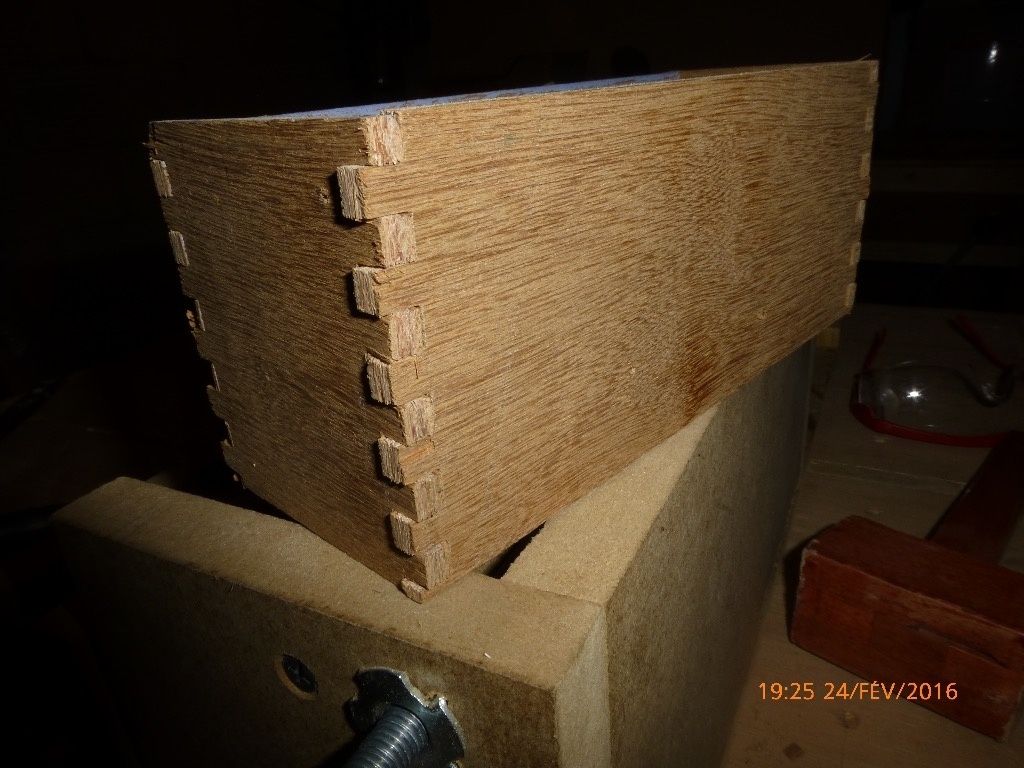

Du coup je me suis testé a faire des joints de 5mm et après une journée de sciage, j'a fini par un résultat plus que satisfaisant pour mon utilisation !

Mis à jour

Publications associées


Discussions

lolive  a publié la création "Gabarit pour queue droites".
il y a 5 ans
gibetb
( Modifié )

Voilà un gabarit qu'il faudra que je me fasse un jour ! Une petit vidéo pour mieux comprendre son fonctionnement ? ;)

lolive
( Modifié )

gibetb Tu t'en doutes, je n'ai rien inventé.. et après avoir vu plusieurs gabarits sur le net, j'ai opté pour celui là : thesharkguard.com/lynnjig.php (vidéo en anglais mais très bien expliqué)

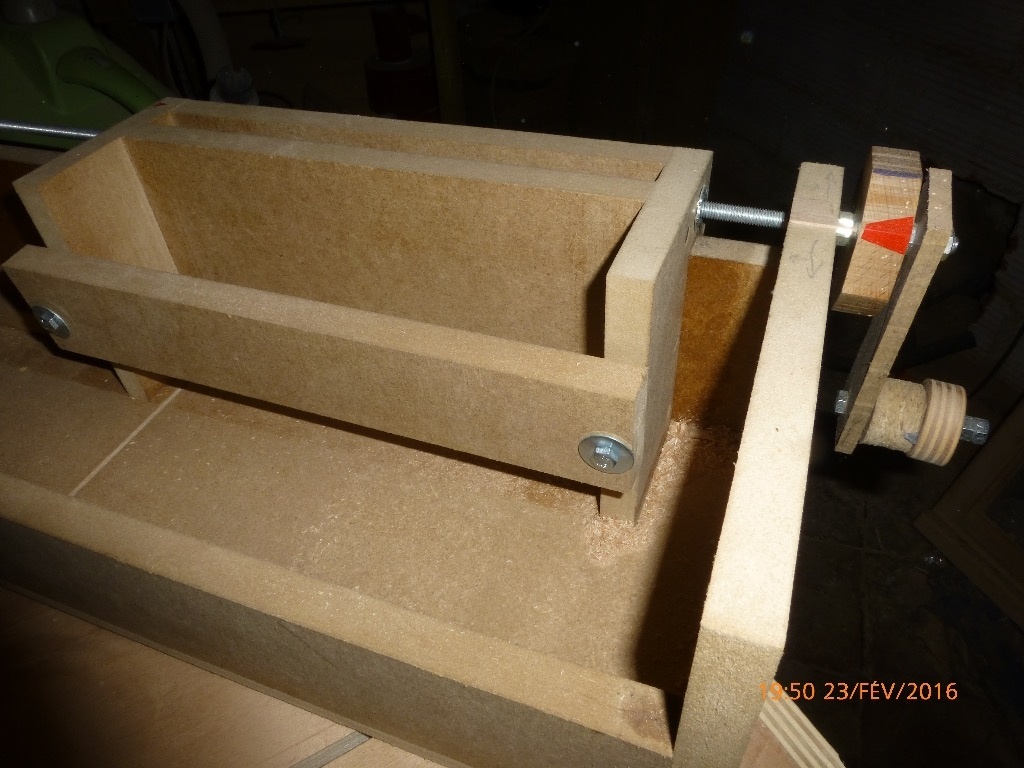

Je poste des photos complémentaires... notamment la poignée, indispensable !! apres une première journée de test j'avais mal au poignet 😂

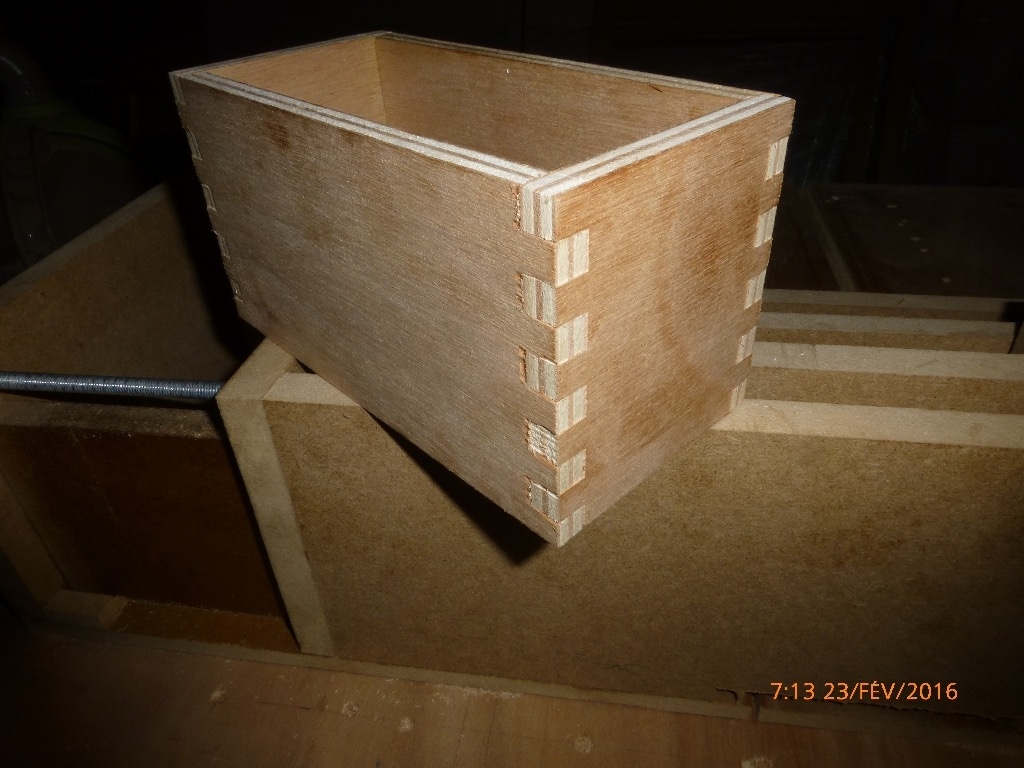

C'était un outillage non-indispensable, mais j'ai passé un bon moment de plaisir à le construire. Et 5 boites faites dans la journée (sans compter les ratés), je suis relativement satisfait du résultat.
