Bonjour tout le monde,

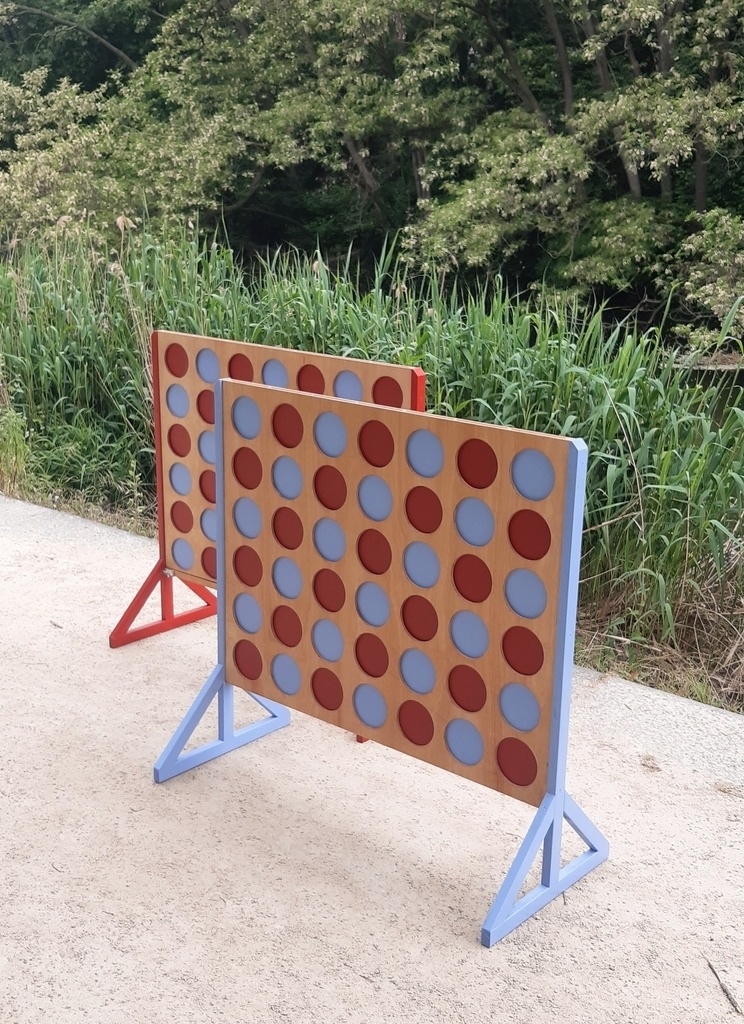

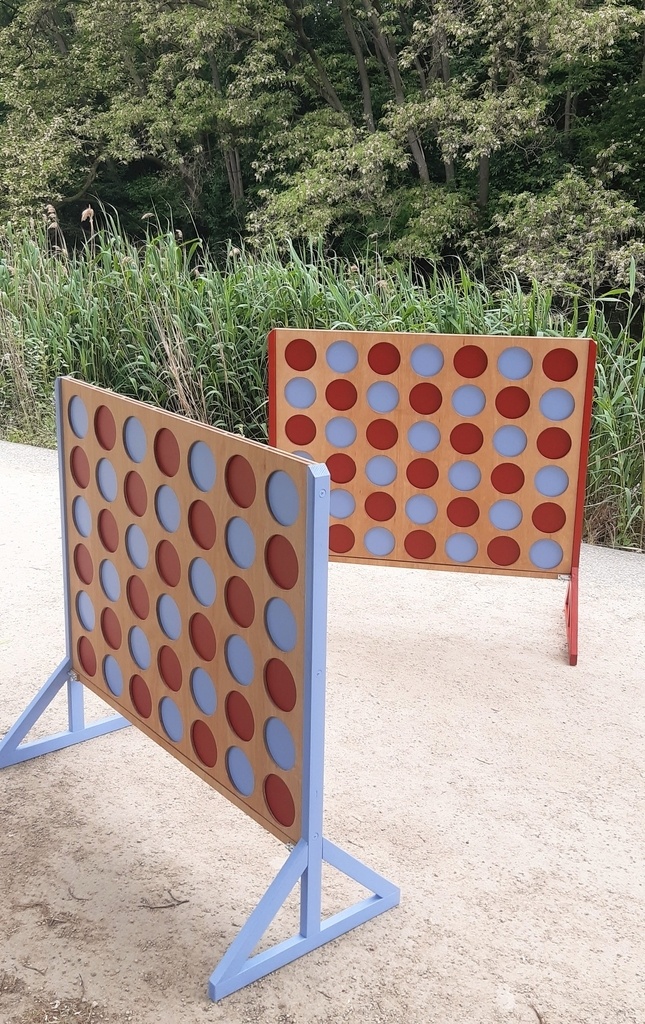

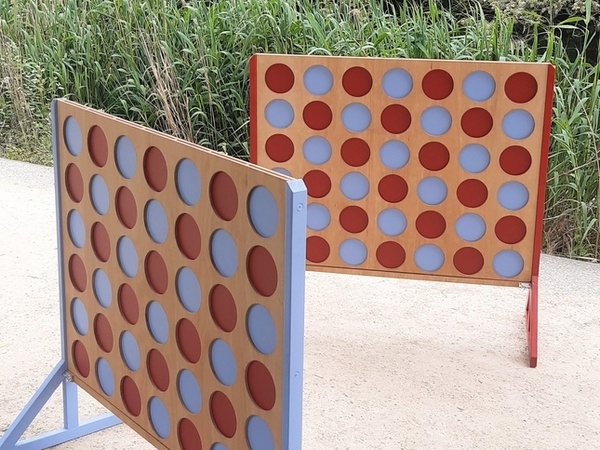

Voici deux Puissance 4 géants que j'ai réalisés pour une ferme pédagogique. Ils font 120 cm de haut.

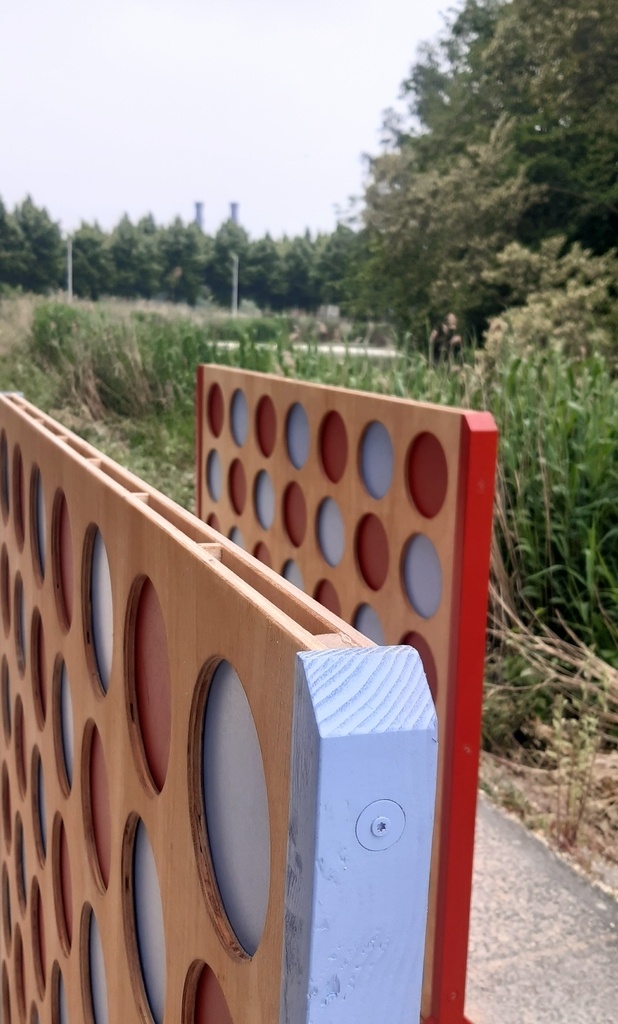

Ils sont démontables et je les ai voulus assez fins, sans surépaisseur sur les bords du panneau.
C'était pas forcément une super idée car ça a été difficile d'intégrer le système de retenue des jetons (pas assez d'épaisseur pour une charnière piano).

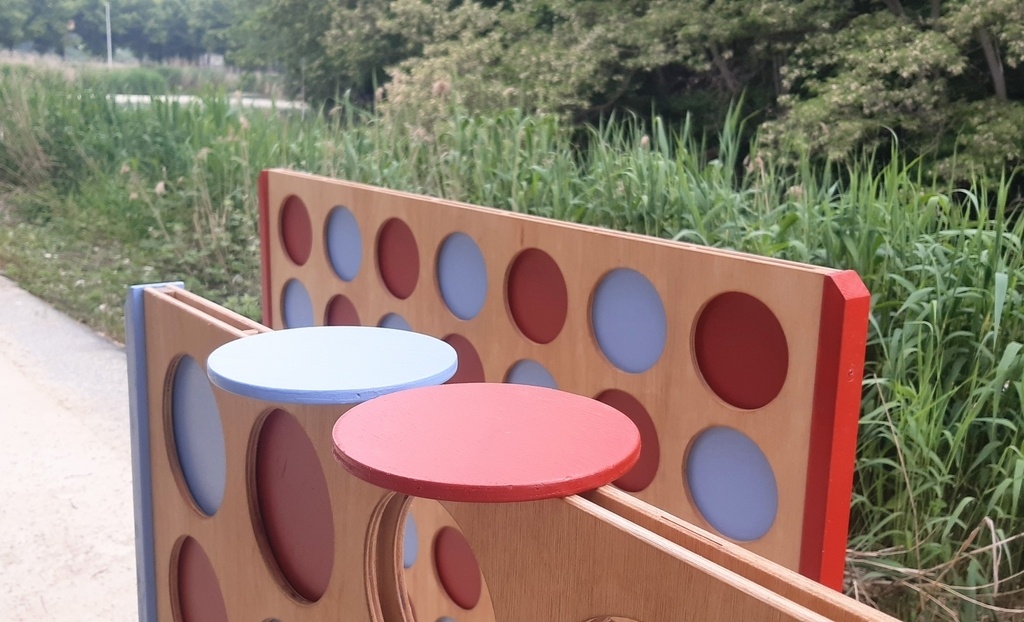

Au final j'ai fait avec une latte qui reste piégée dans les pieds et qui peut coulisser avec des clous dans des rainures. Ça évite une pièce libre, qui peut se perdre ou servir de bâton aux enfants.

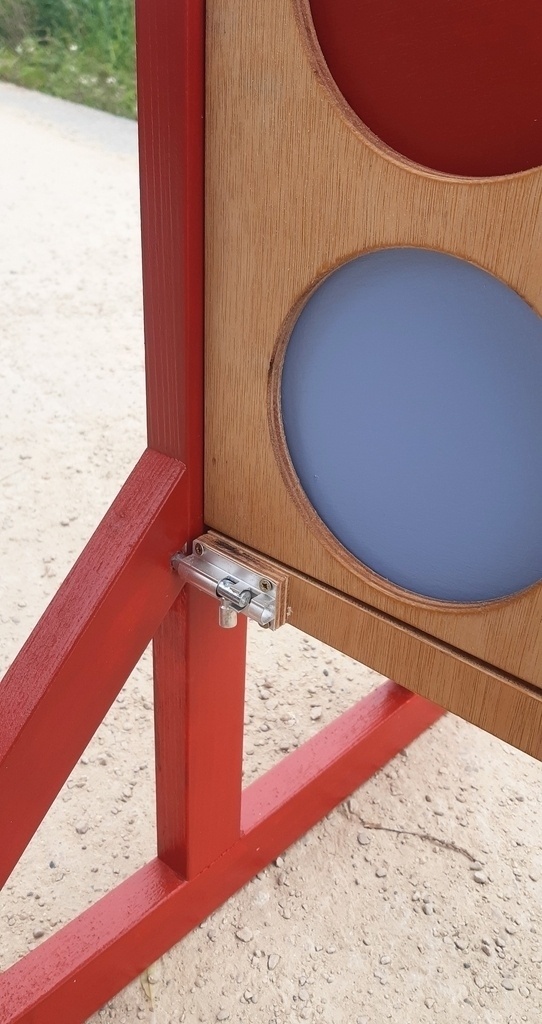

Les deux verrous aux extrémités sont là pour empêcher que la latte ne bouge avec les vibrations. Ils servent aussi de poignées pour tirer la latte et libérer tous les pions.

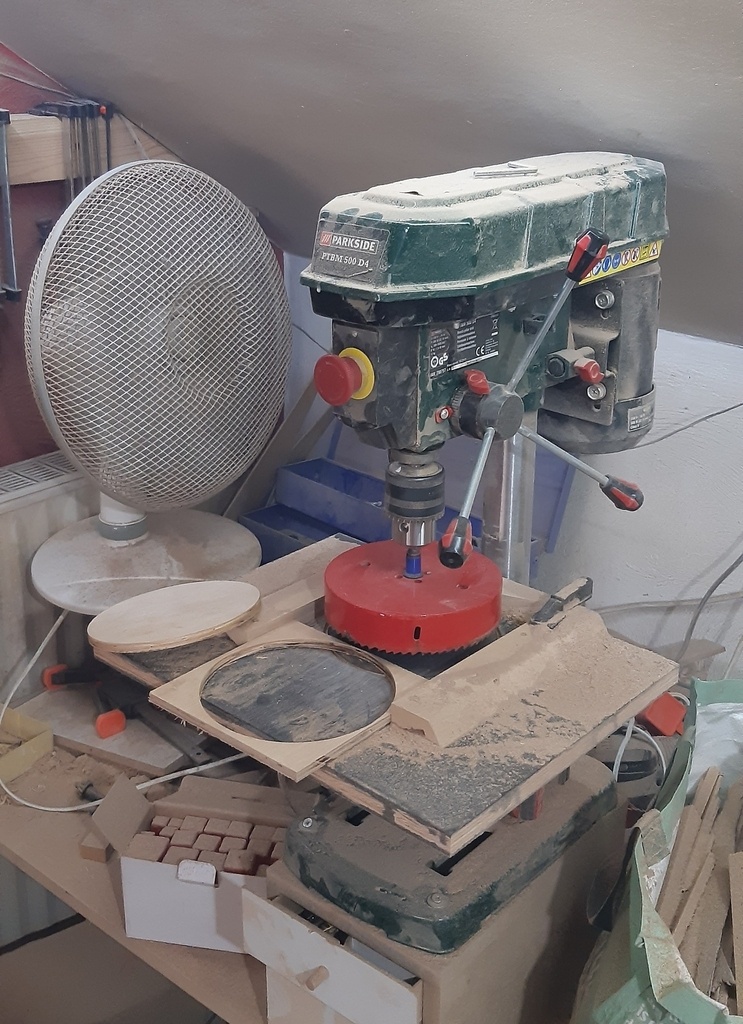

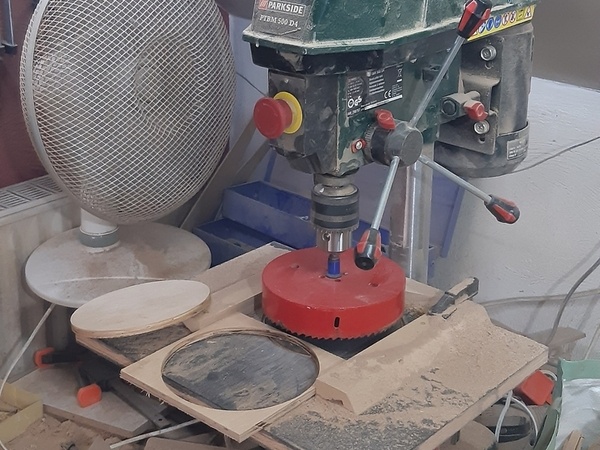

J'ai commencé par découper tous les pions en retirant la mèche centreuse d'une grosse scie cloche 150mm.
Ma pauvre perceuse à colonne surchauffait alors je lui ai mis un ventilo.
Difficile de poncer 90 disques qui n'ont pas de trous au centre.

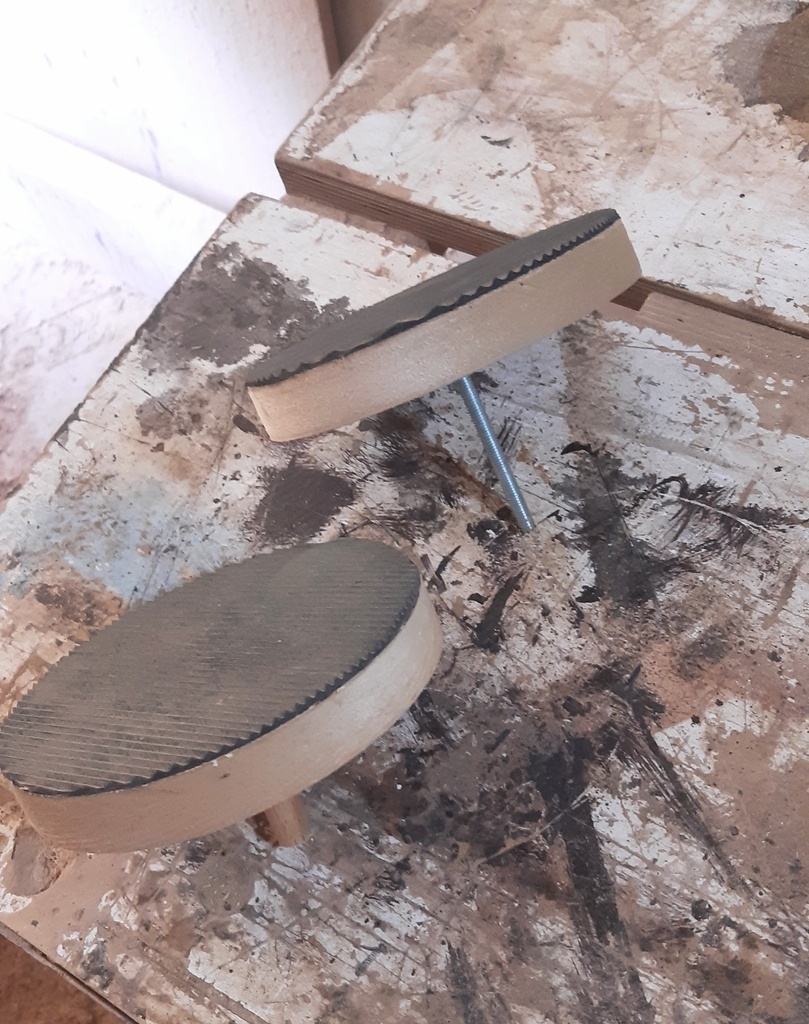

J'ai fabriqué le dispositif ci-dessus pour les poncer avec ma perceuse à colonne.

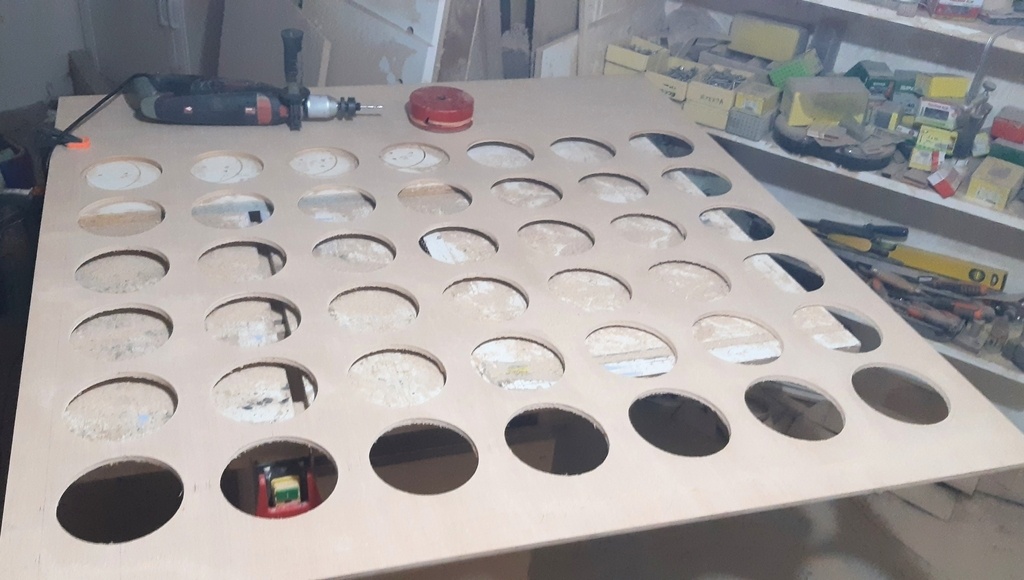

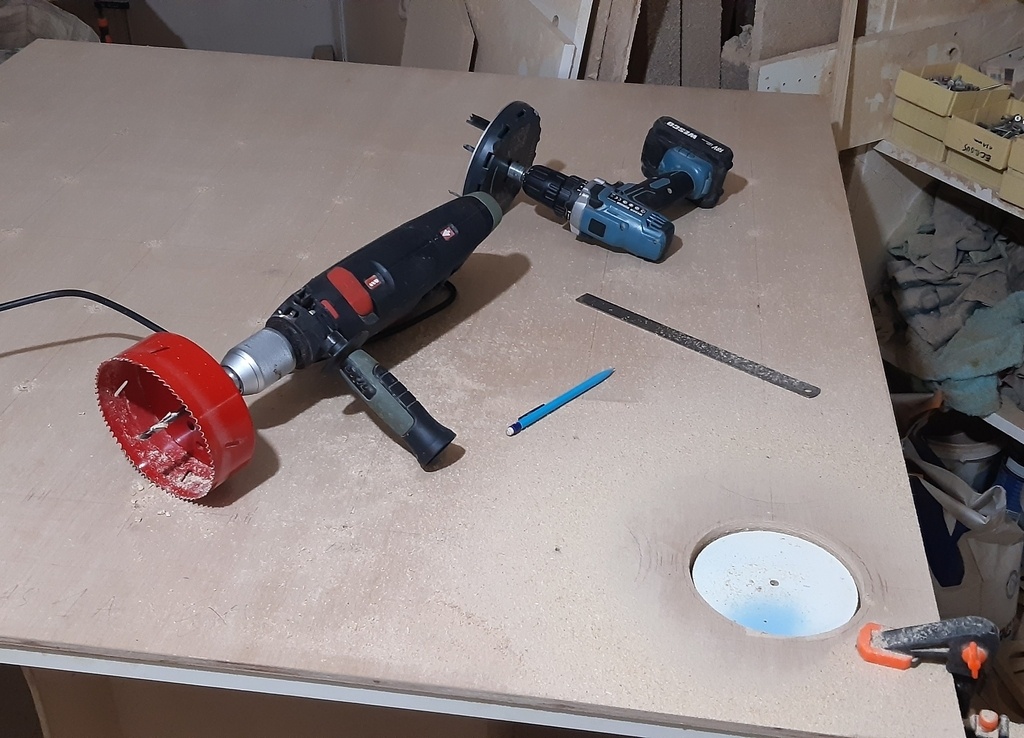

Pour les quatre panneaux, j'ai commencé avec une perceuse filaire et une autre grosse scie cloche.
La machine avait vraiment du mal.

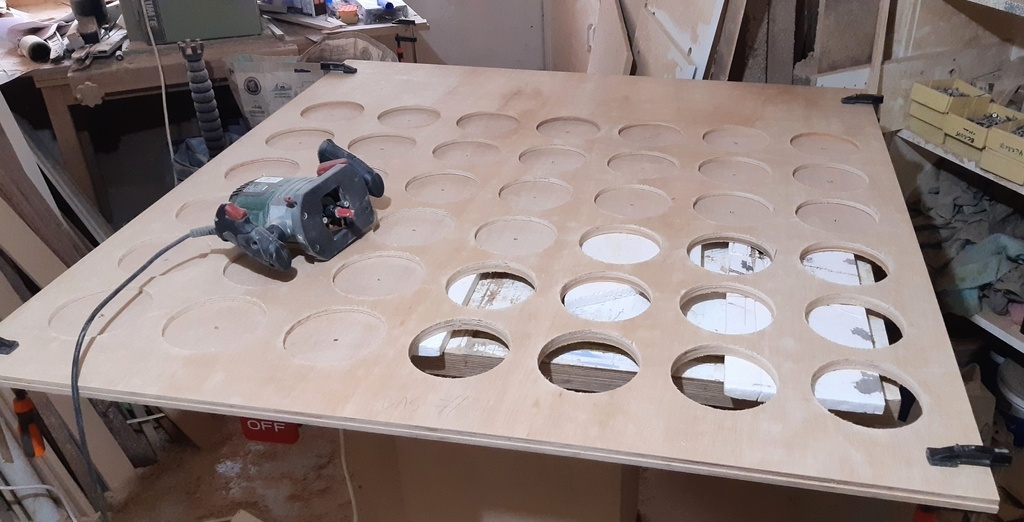

J'ai arrêté après un panneau complet, qui m'a servi de gabarit pour les trois autres que j'ai terminés à la défonceuse.
Beaucoup plus facile, mais les chutes circulaires sont inutilisables.

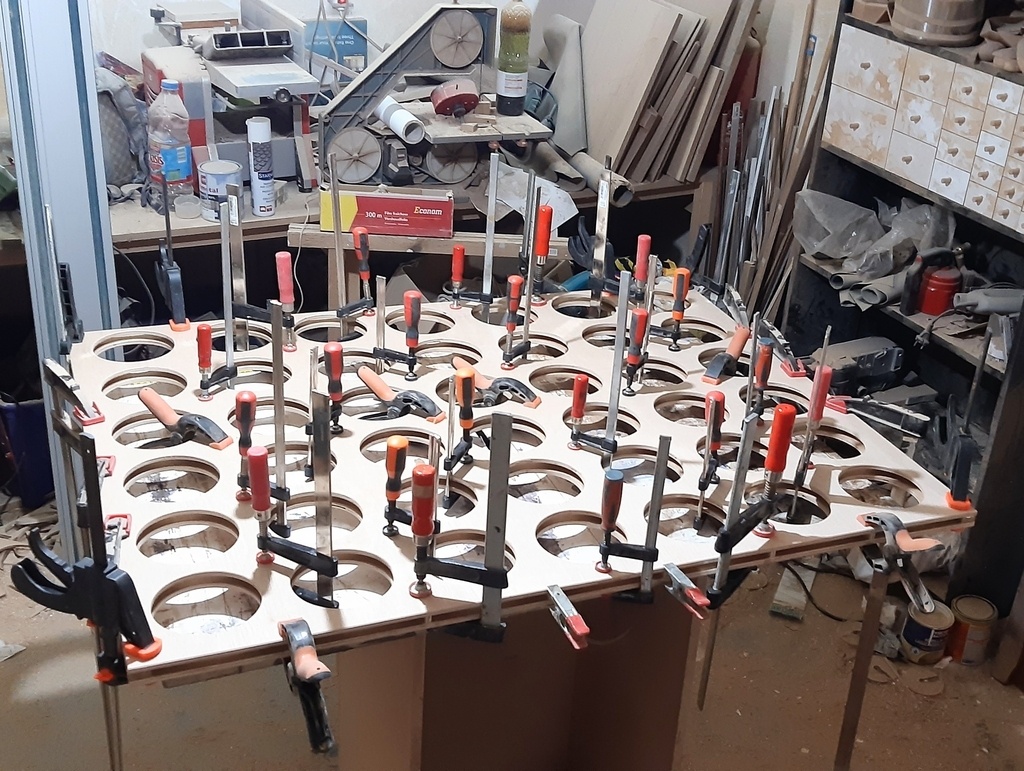

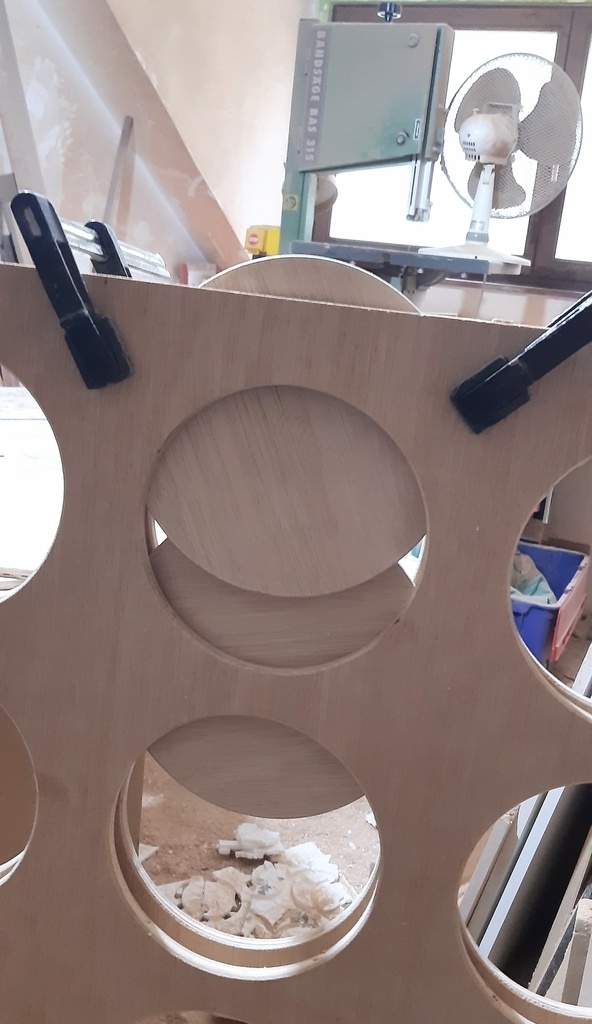

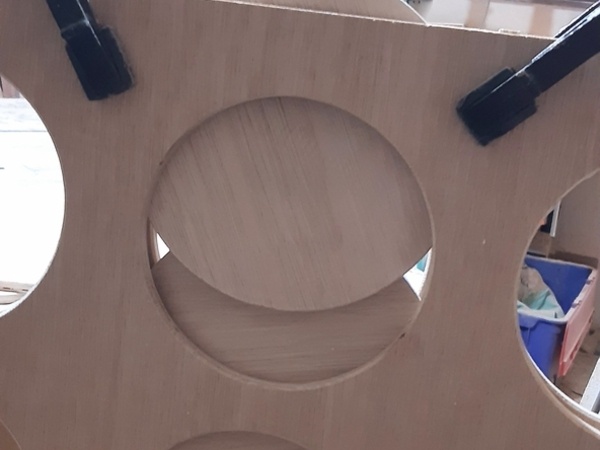

Un petit test a vite fait apparaître le problème ci-dessus. J'ai réduit l'épaisseur des lattes de séparation et j'ai préparé le collage.

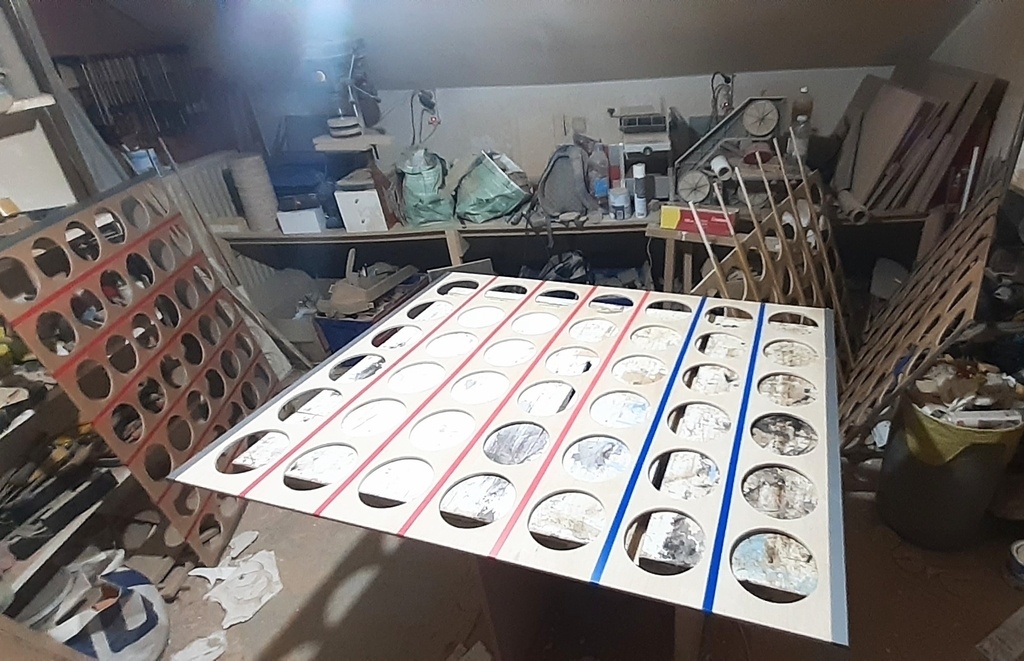

Le scotch d'électricien c'était pour protéger les surfaces à coller pendant que j'appliquais une couche de polyuréthane.

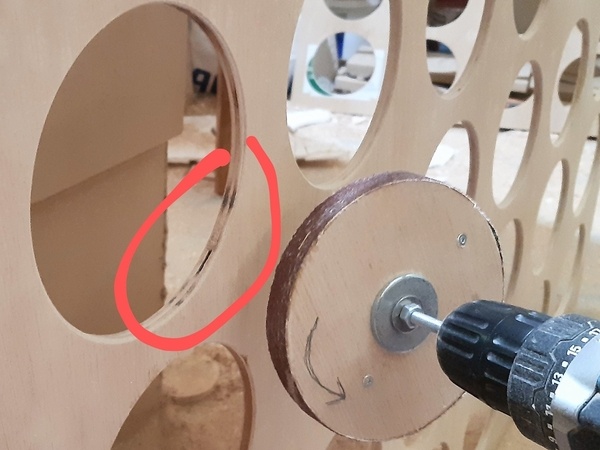

J'ai cru que j'en avais fini avec les panneaux mais c'était sans compter les traces de brûlures laissées par les outils.

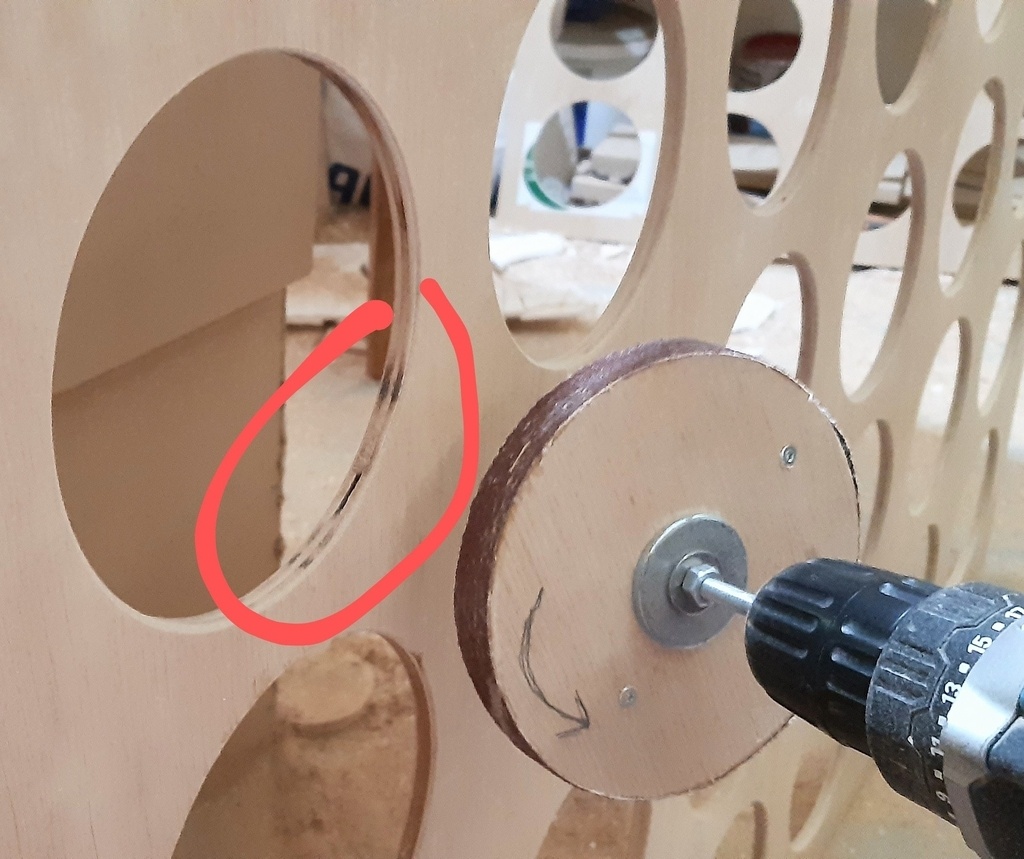

J'ai collé une bande à poncer sur une des chute et j'ai poncé tous les trous avec une visseuse.
J'ai appris (à nouveau) que n'importe quel projet qui inclut un gros chiffre dans sa fabrication va prendre beaucoup plus de temps que prévu.
42 trous par jeu, c'est 84 pions, 168 perçages et ponçage, et 336 cassage d'arête
N'importe quelle opération supplémentaire à effectuer sur les pions ou les panneaux est multipliée d'autant.
Je vous épargne les détails de la peinture et la finition, bien comiques aussi avec les mouchettes qui tombent dedans (ne PAS peindre le soir avec la lumière allumée et la fenêtre ouverte).
Voilà, merci de m'avoir lu et bons copeaux
!
Nairod
P.S. : Oui l'image de couverture est lourdement photoshopée
Publications associées
Licence
Discussions
Un bon point acrobatie!
Merci ! J'ai appris sur youtube :
m.youtube.com/...h?v=M7FIvfx5J10
Nairod
Superbe. Bravo l'artiste.
Et quel budget ! Jean Claude en personne comme coach
Excellent!
Ça fait 16, il me semble
. Une seize stp
Sacré challenge, le grand écart aussi est photoshopé?
Bien vu le 2^4, il m'a fallu du temps
Oui le grand écart est photoshopé, j'ai les capacités sportives d'une moule échouée.
Et la récup dans tout ça ????
Très peu de récup' cette fois, à part la peinture !
C’est déjà ça
Bizarrement on te vois pas monter sur les tenségrités :) Bon oui le photoshop je m'en étais douté à moins que tu sois encore un gymnaste ou prof de yoga ^^
Au départ en voyant ça je me suis dit tiens il fait partit d'un comité de parents d'élève et il a préparé ça pour la fête de l'école. Bah non :)
En tout cas ça rend très bien et ça donne envie d'y jouer !
Joli travail
Oui les tenségrités elles auraient du mal
Merci !
Cool. Je vois que tu utilises une énooooorme scie cloche, c'est quelle marque? tu en es content?.
Merci.
Je les ai achetées en ligne, pas de marque. Elles ont fait le boulot mais je pense que je dois déjà les réaffuter et je n'ai aucune idée de comment.
Nairod ok, si t'a souvenir t'aurais pas un p'tit lien dés foué.
Jean Galmot C'était ce type de truc :
amazon.fr/Scie.../dp/B08LNWWQHC/
Nairod merci.
Pour les réaffûter, limer les dents comme une scie classique.
Bravo le grand écart
Excellent ! Et quelle soupleté !
Fouilla comme on dit par chez moi.
J'en était sûr, c'est de la triche : d'habitude tu mets tout ton poids sur ton meuble, là tu le mets sur deux pour diviser le risque (petit joueur !).
Damned ! Démasqué ! Je pensais que l'acrobatie endormirait les esprits pratiques..
Beaucoup d'ingéniosité dans cette réalisation. Ces jeux auront beaucoup de succès. Bravo.
Au départ je pensai que l'image provenait d'une performance de ce célèbre acteur belge, une sorte d'hommage pour ce compatriote. Mais le pantalon ne correspond pas
youtube.com/wa...h?v=M7FIvfx5J10
Merci
Il s'agit juste de l'exercice matinal quotidien des Belges, ça fait passer les frites et la bière.
Nairod
les français devraient s'en inspirer
Jean-Claude QuatreQuart ?
Nan mais il invite directement JCVD sur ses réa maintenant!
J'ai hésité entre inviter JCVD ou faire une retouche d'image.
JCVD était trop cher !
Plus sérieusement, c'était pas si évident de créer cette image :
J'ai détouré ma silhouette, pivoté les jambes, retravaillé les transitions jambes-tronc, detouré et flouté l'arrière-plan, ombré et appliqué différents gradients d'éclaircissement, ...
Au départ je voulais juste faire un truc débile pour rigoler mais je me suis emballé
T'as pas passé plus de temps sur photoshop que dans l'atelier j'espère ?
Ara Non ça va
Faudrait en faire des gigognes !
Je m'explique: les chutes du plus grand support servent de pions au suivant et ainsi de suite ! Comme ça moins de perte de CP
Oui, c'est une bonne idée !
Après en avoir fabriqué deux j'avais ma dose de puissance 4...
Les trous dans les panneaux ont été fait en gardant la mèche centreuse dans la scie cloche, donc tous les disques ont un petit trou au centre.
C'est pas forcément gênant mais je n'en ai que 42 au lieu des 168 car j'ai percé les trois autres panneaux à la défonceuse, qui ne m'a pas laissé de chutes utilisables.
Donc j'ai 42 petites roues de 150 mm en CP 8 mm que j'ai gardées dans un coin sans savoir quoi en faire.
je ne pense pas que se servir des rondelles découpées du panneau pour en faire les pions fonctionne.
1) Le pion passerait à travers le trou .
2) Le pion repose sur le pion posé dessous , donc il doit être plus grand que le trou pour compenser la distance entre chaque trou.
Edouard33 Oui, c'est très juste.
Toutefois je pense que la suggestion était de fabriquer un nouveau jeu avec comme pions les chutes du précédent.
ah , alors la oui , ca peut marcher.....
Haha trop la classe le JCVD!
Stylé !
Merci !
J'aime beaucoup ce type de création plus complexe qu'il n'y parait. Et pour des enfants en plus c'est cool
Je ne suis pas sur de comprendre ton système de poncage des pions
Y a un disque qui tourne et pas l'autre c'est ca ? Si oui je ne vois pas l'utilité du roulement
Je pense que c’est pour le ponçage du chant. Le disque tourne coincé entre les deux cercle, grâce à la perceuse, yapuka approcher l’abrasif

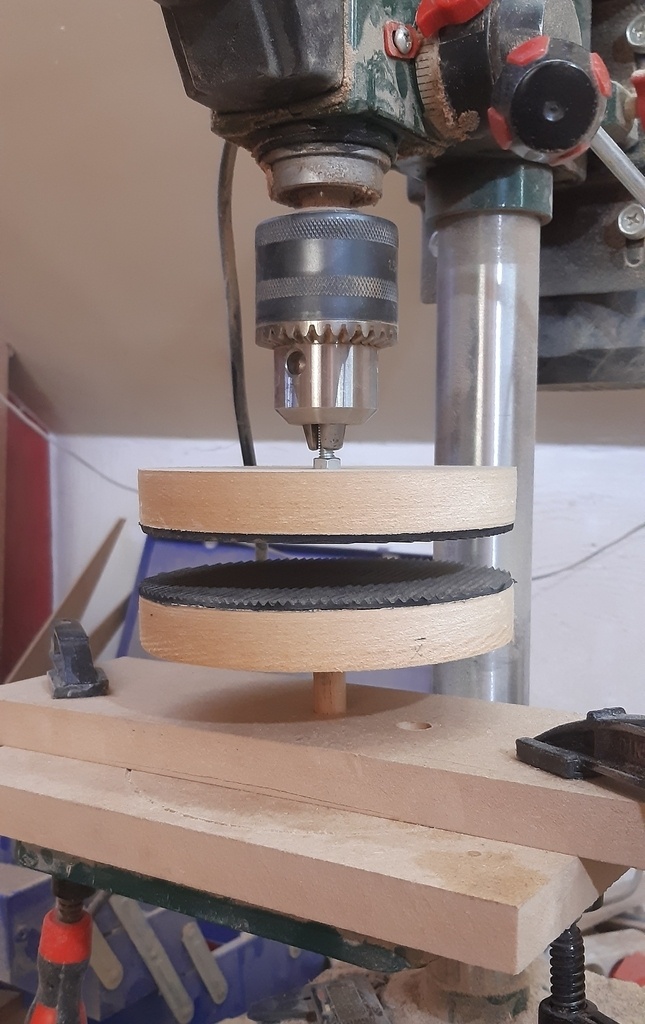

Tout à fait ! La perceuse à colonne se charge de faire tourner le pion, qui est coincé entre un disque dans le mandrin et un disque "roue libre" sur la table.
Après y a plus qu'à approcher un abrasif pour poncer les chants et surtout casser les arêtes.

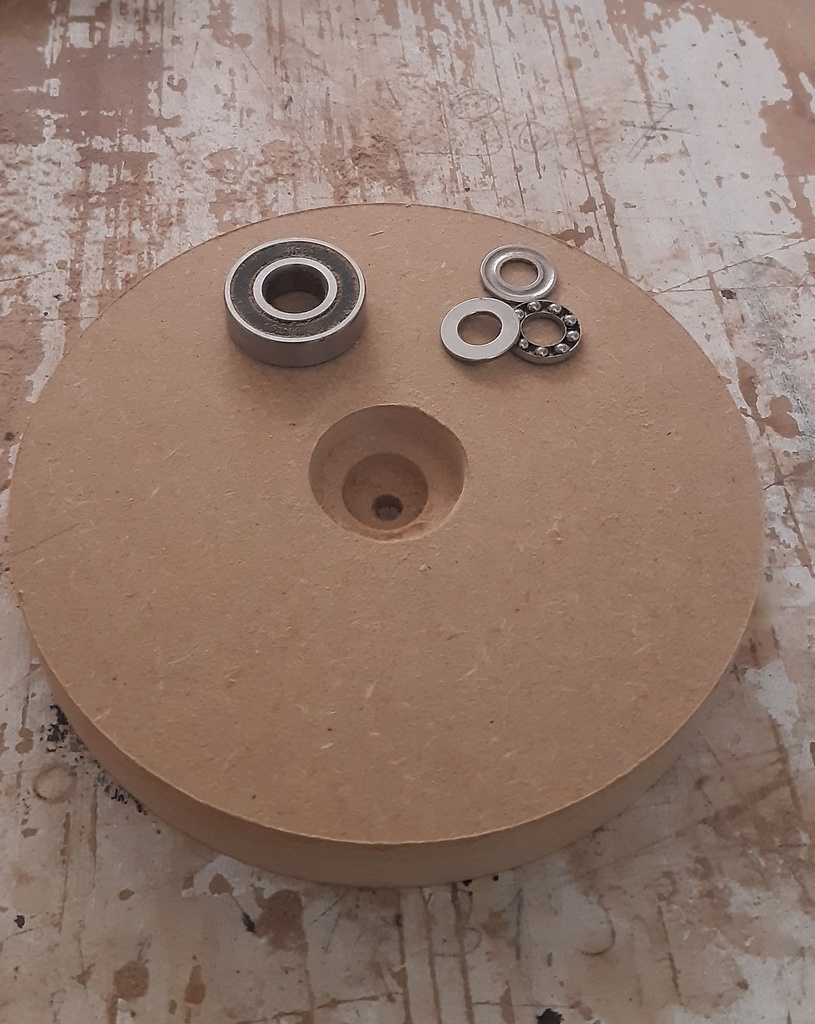

Le roulement du fond est là pour supporter la pression que je donnais avec le levier de la machine (sinon le bout de l'axe en bois aurait frotté contre le MDF).
Nairod ah ok j'etais sur un poncage "automatique" des faces du pion
Bonjour Nairod
j'aime bien tes performances d'ingéniosité pour faire cette belle réalisation.
ne pas oublier de visiter son site qui est plein de belles réalisations
bonne journée
Roger
Merci !
J'adorais ce jeu quand j'étais gamin...C'est génial! mais bon, pour la souplesse, t'es loin d'arriver aux oreilles.Va falloir bosser mon p'tit gars!!!
