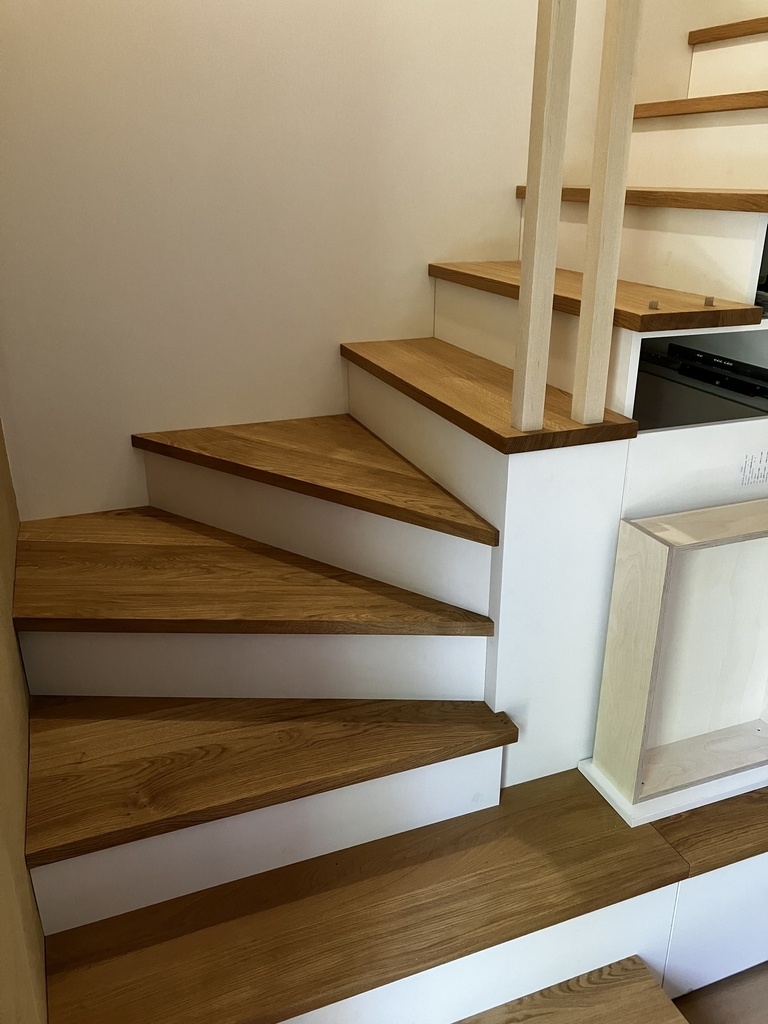

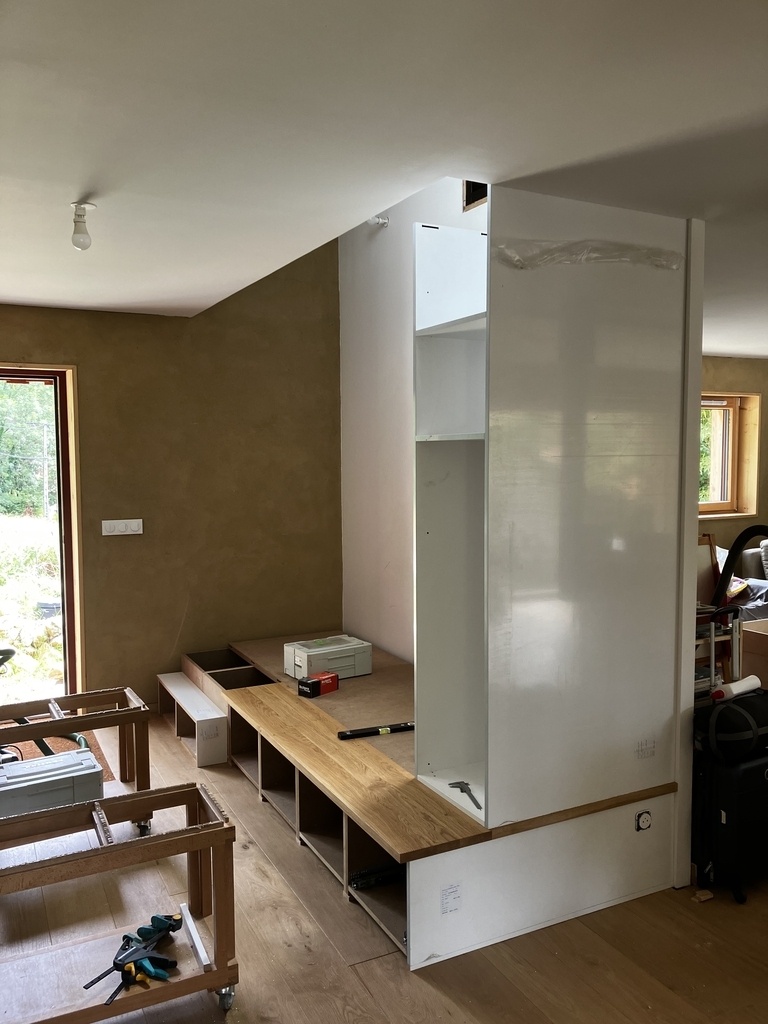

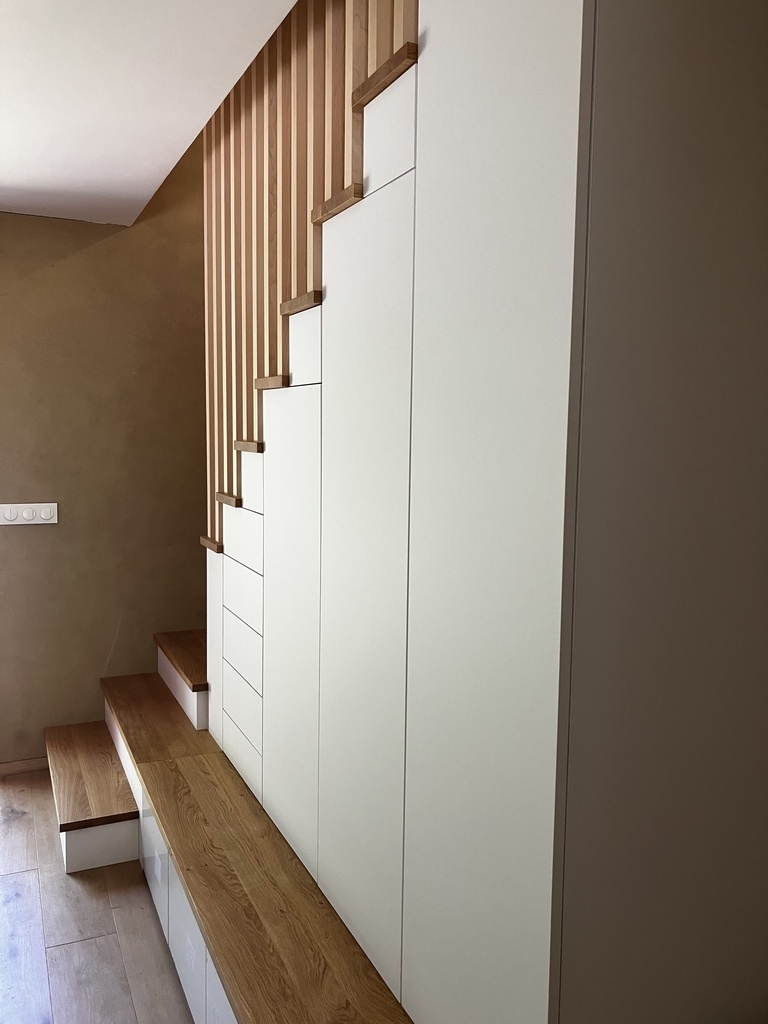

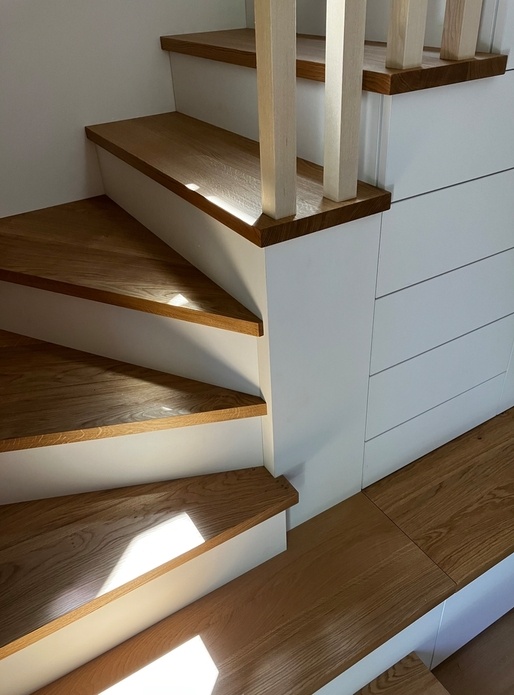

Voici un ensemble escalier quart tournant sur placards avec intégration d'un banc pour mettre ses chaussures.

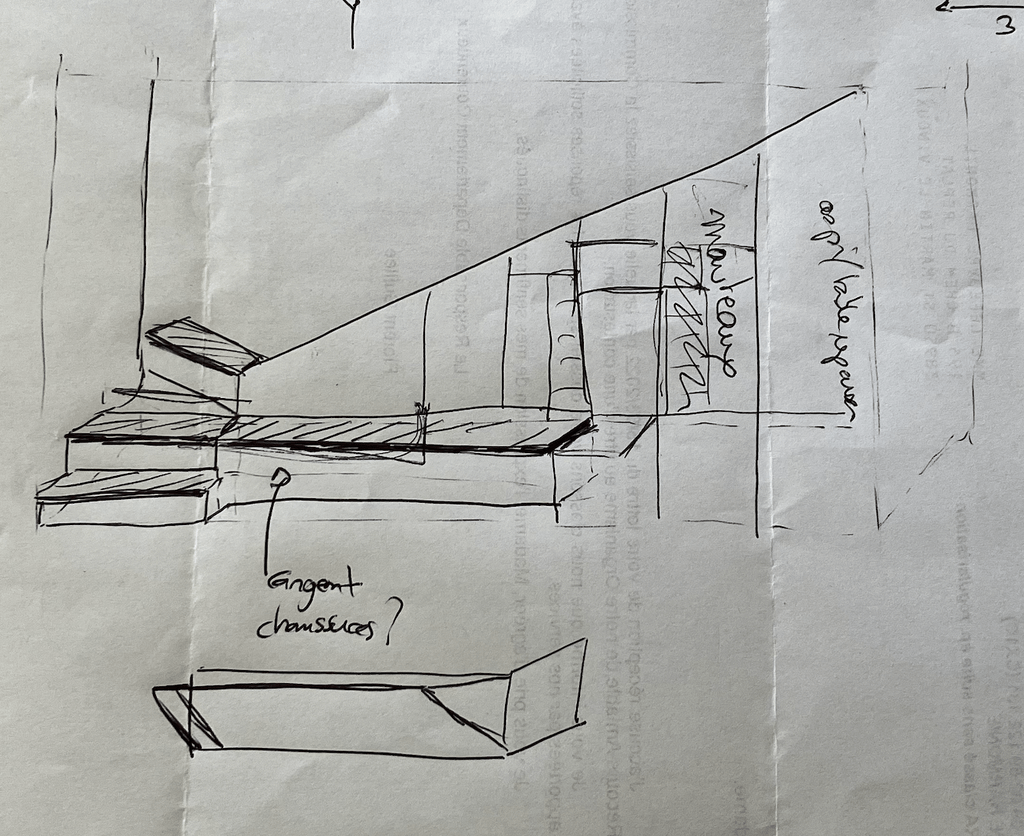

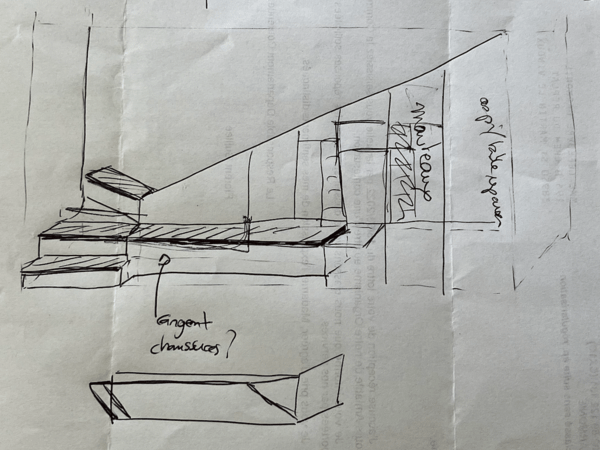

Mais avant d'en arriver là, tout commence par un croquis :

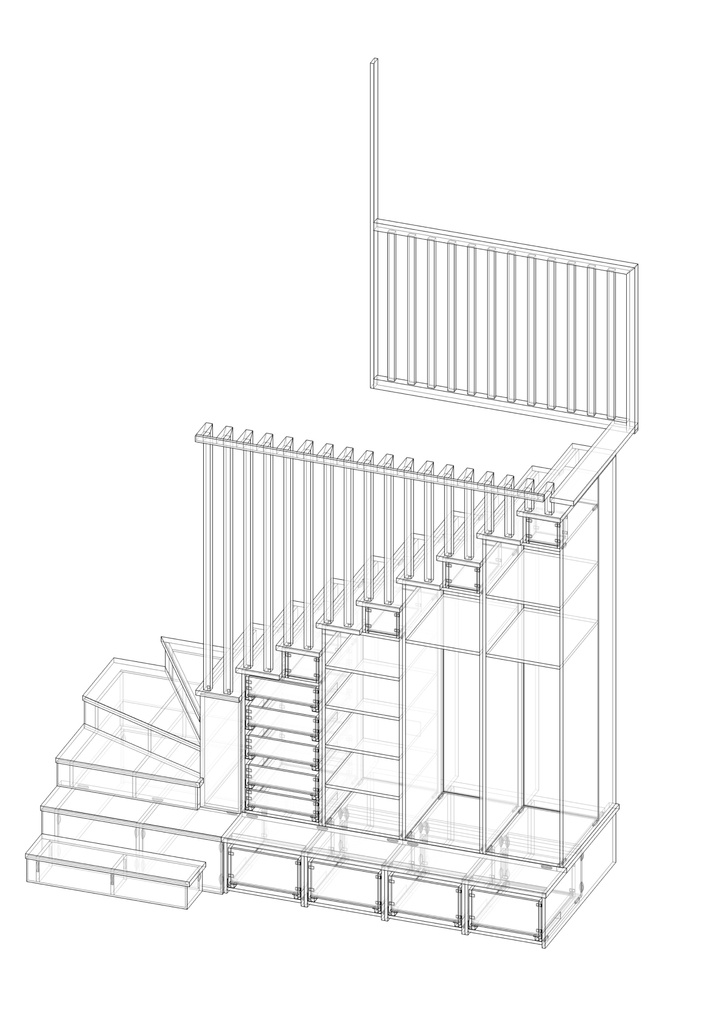

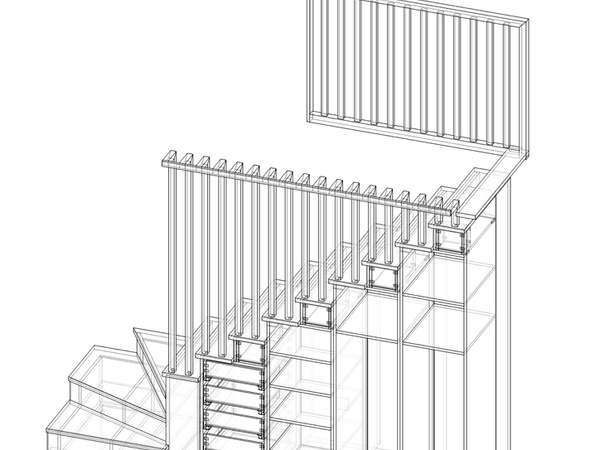

Qu'il n'y a plus qu'à convertir en modèle 3D avec du SketchUp et exporter tout le début avec OpenCutList
...

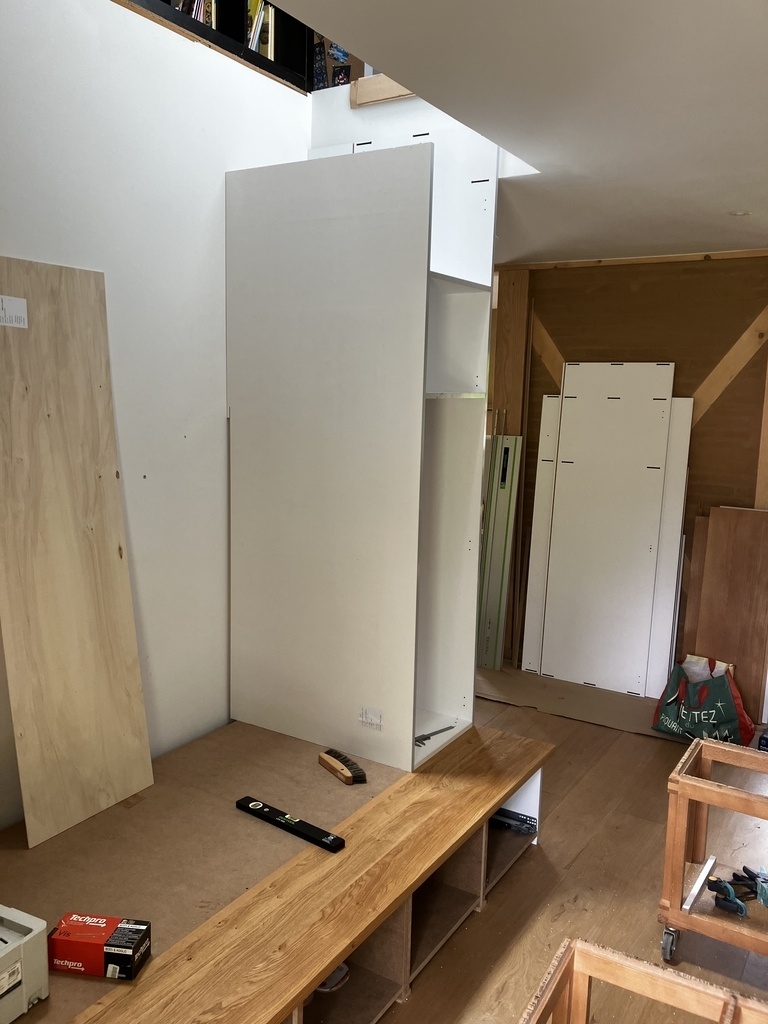

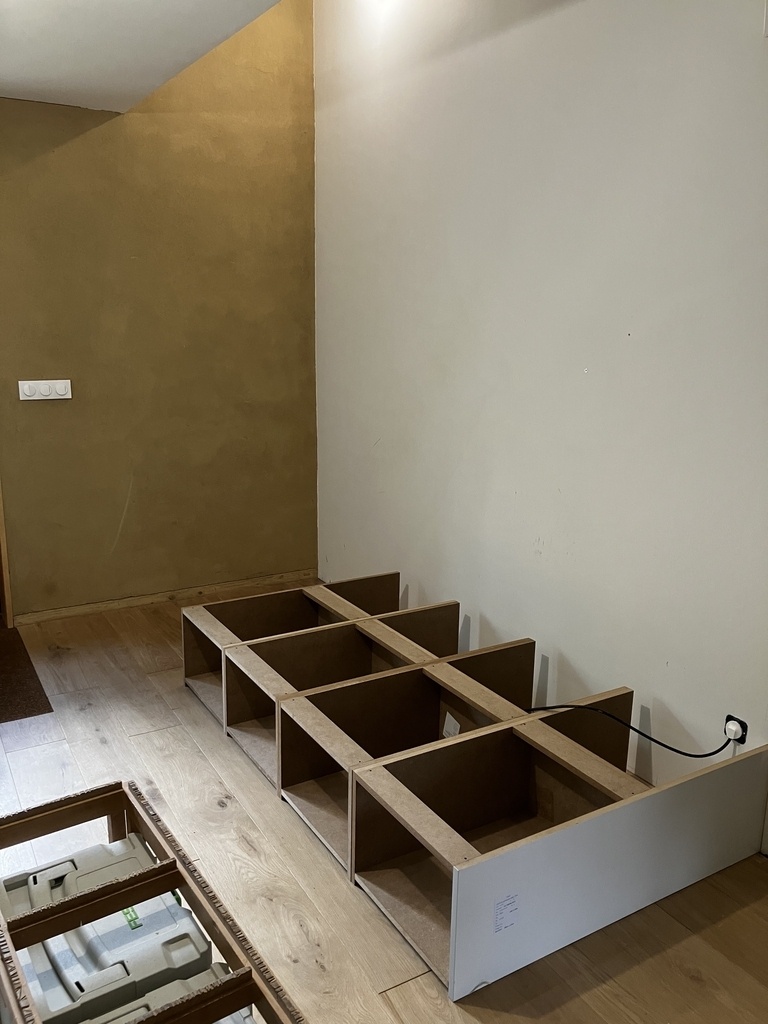

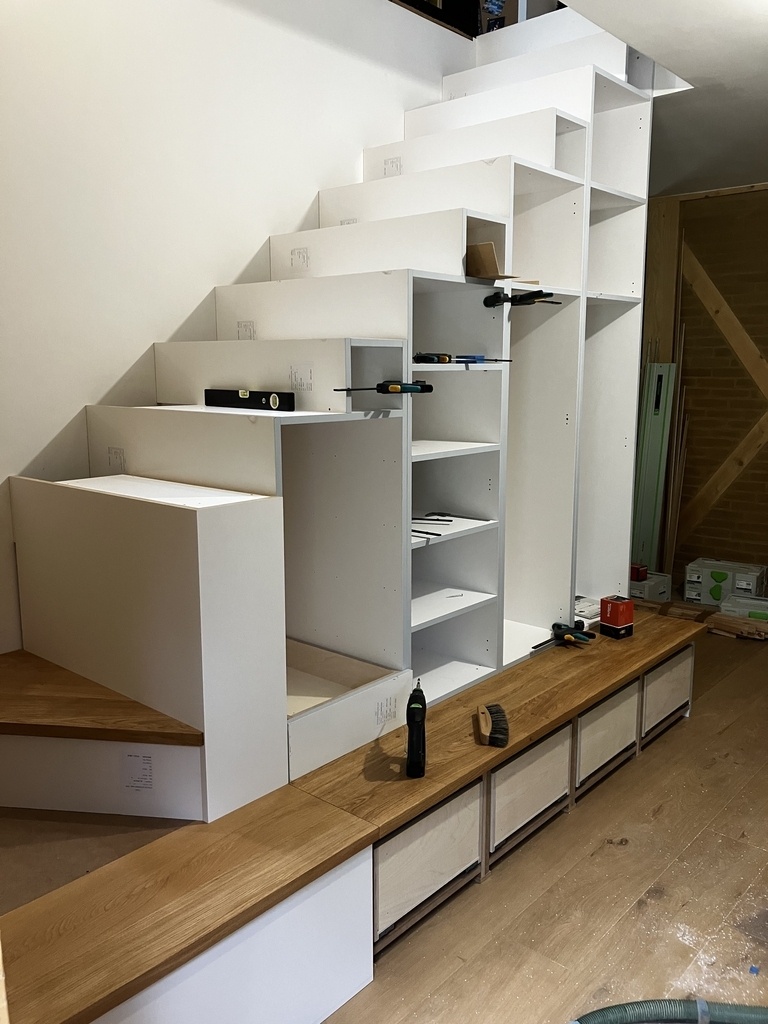

De là, après de long mois de gestation, on en arrive à quelques caissons ...

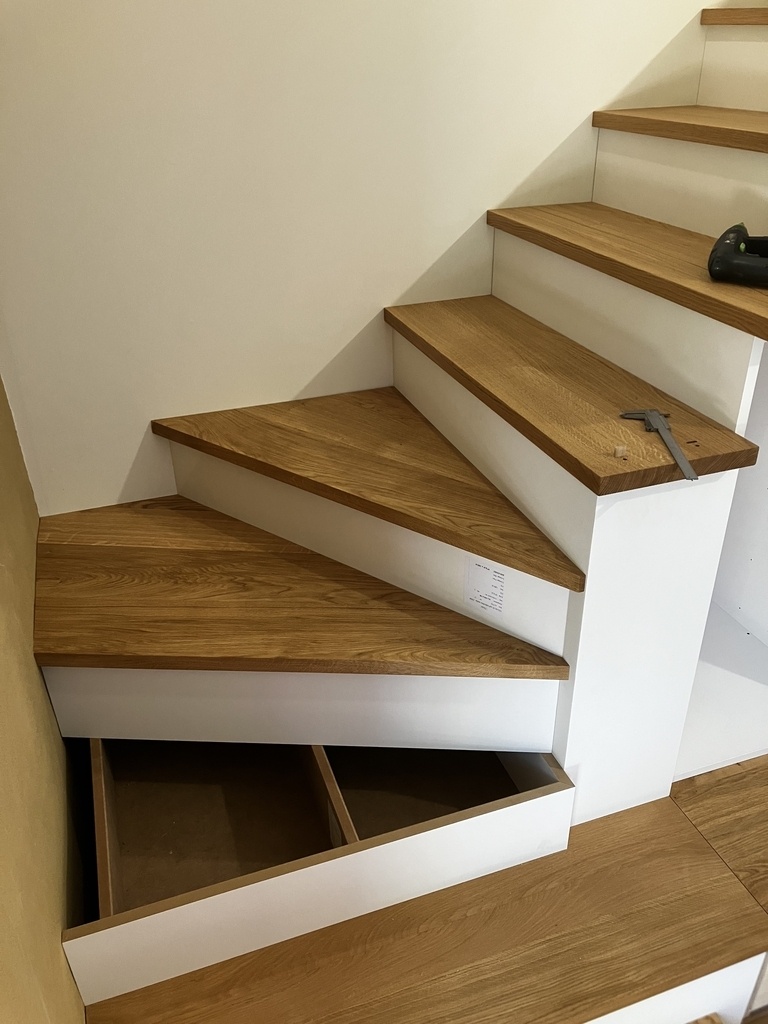

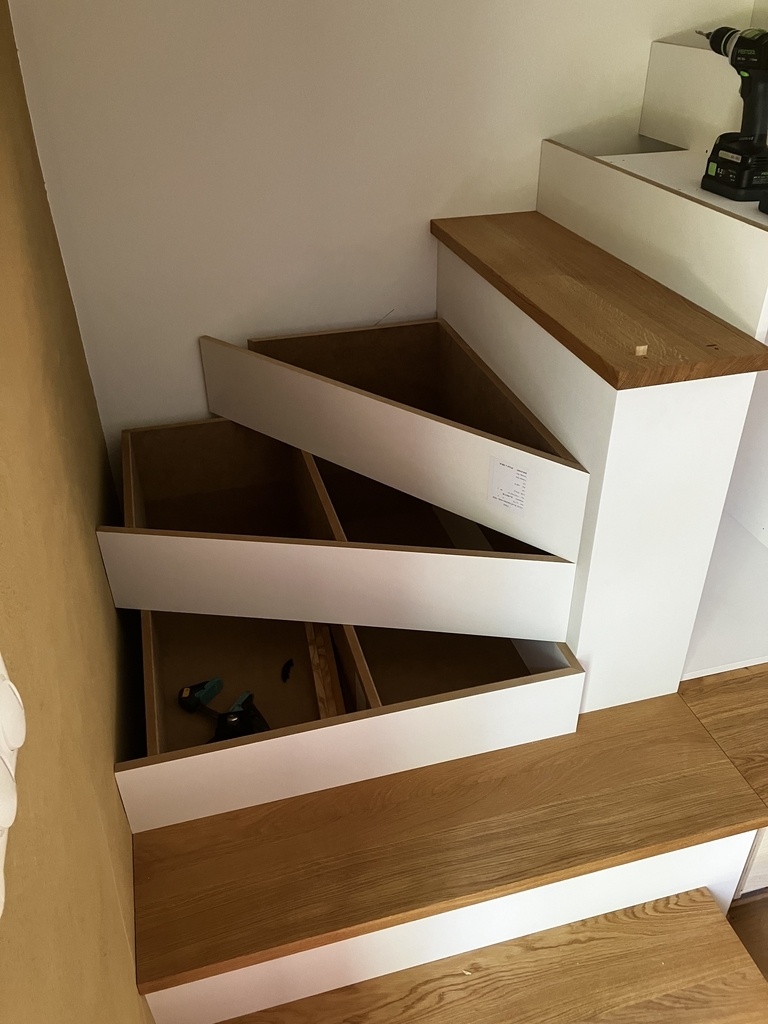

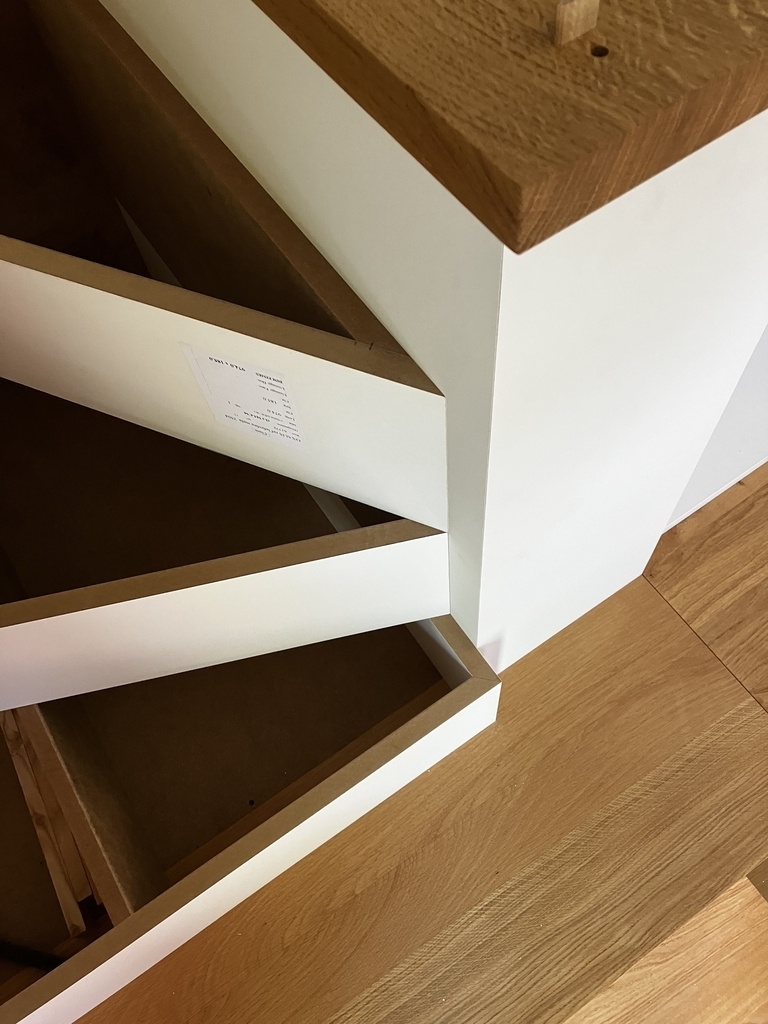

De quelques coupes biaises ...

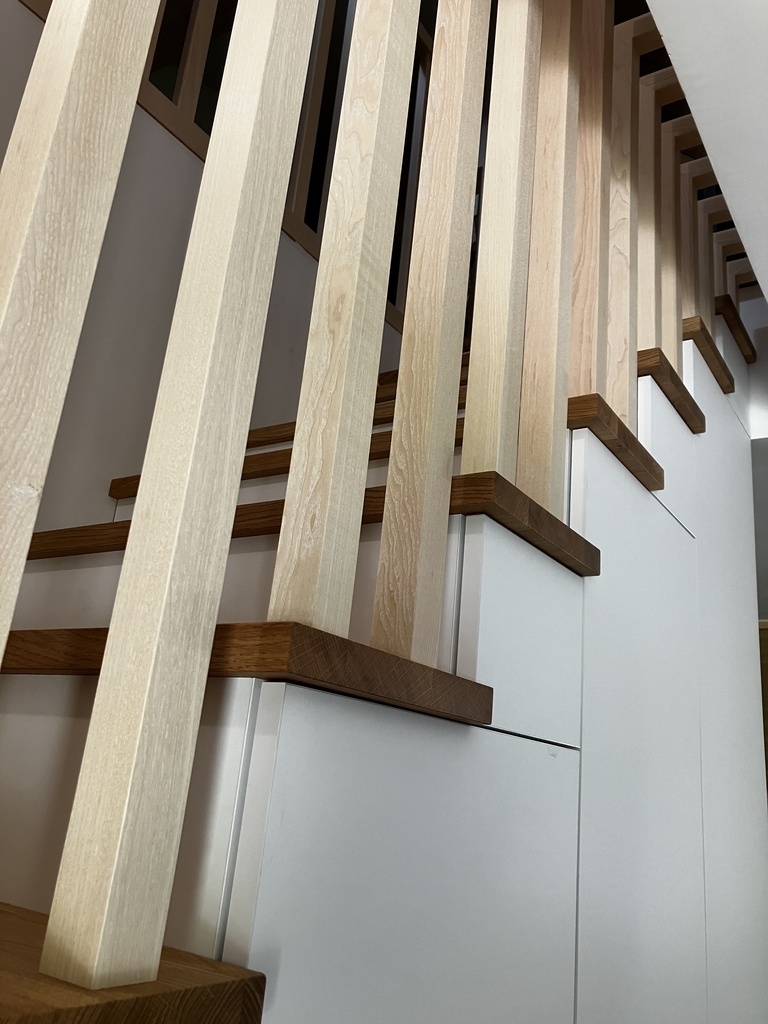

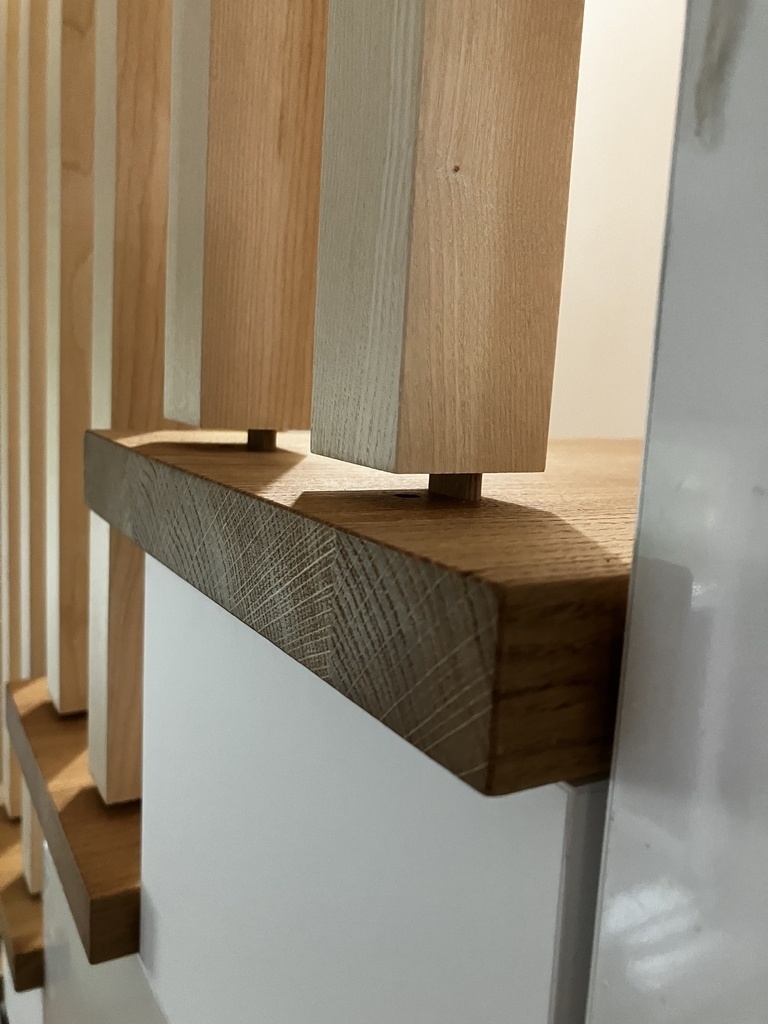

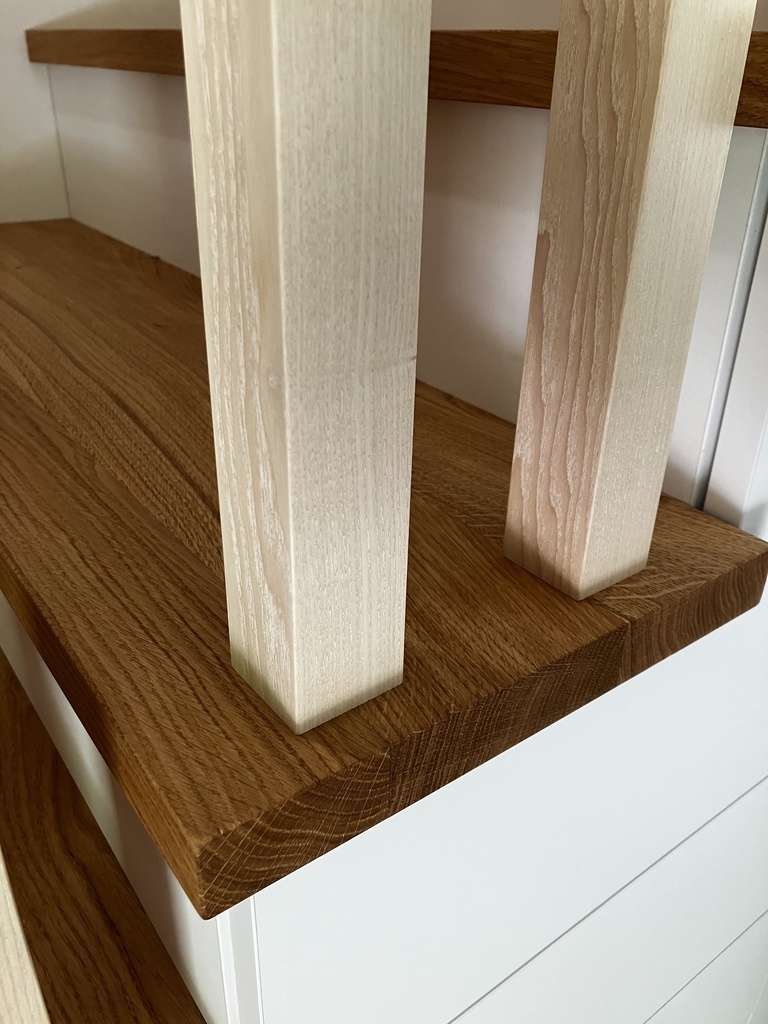

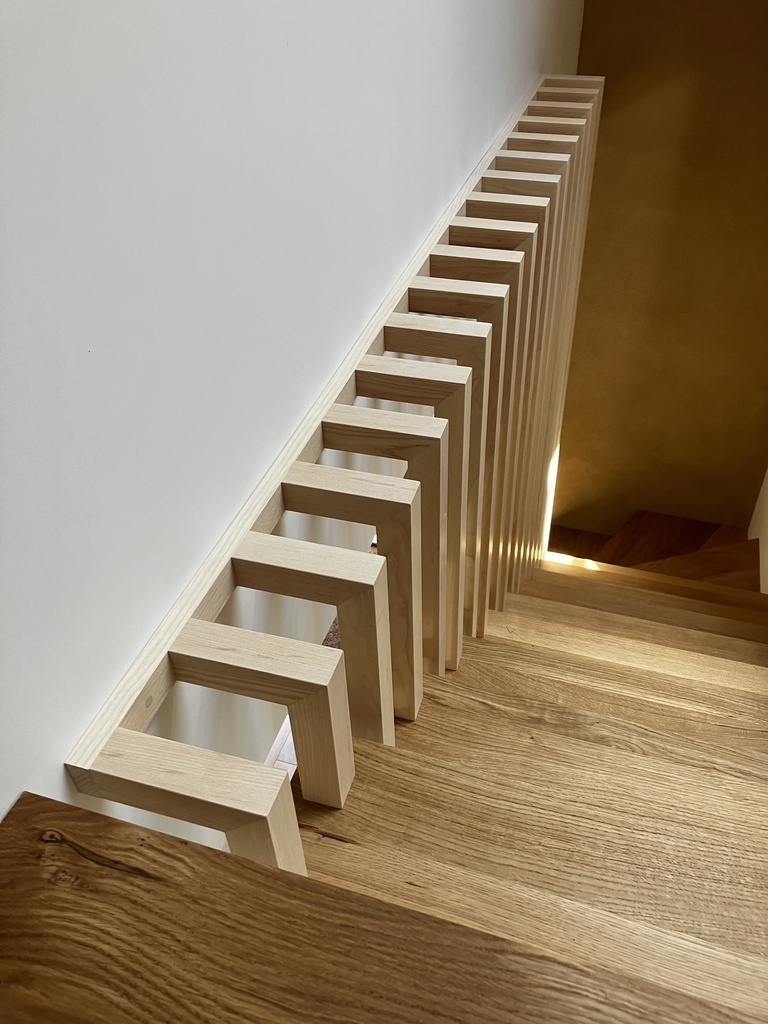

De 18 barreaux ... pour former un claustra.

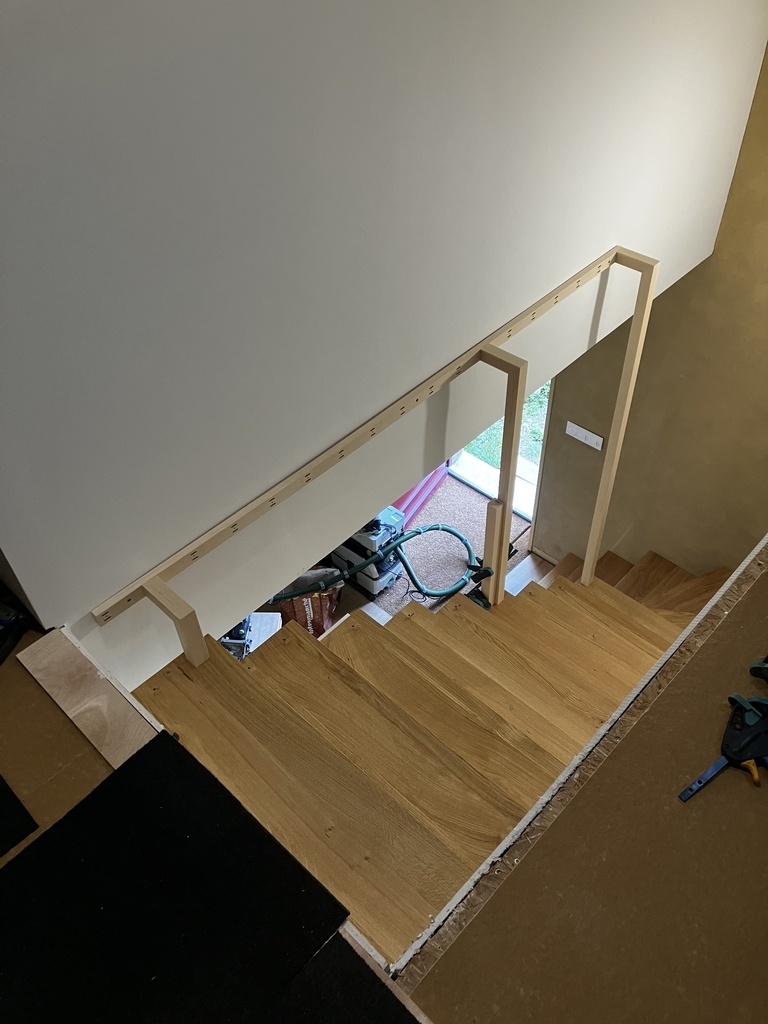

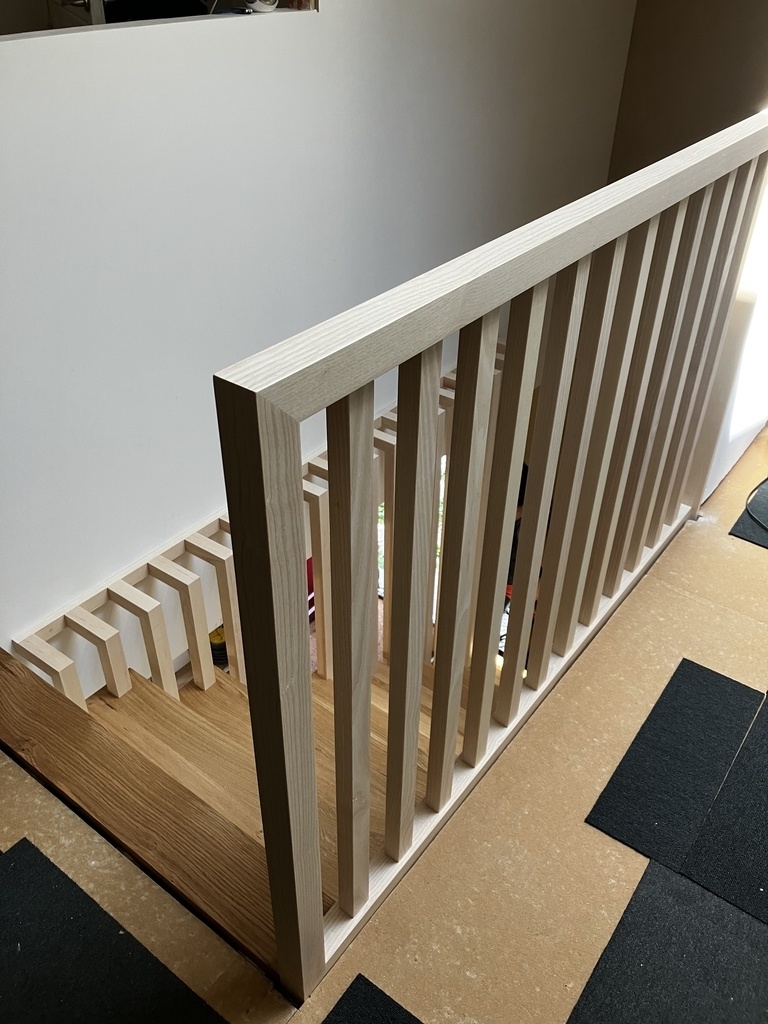

D'une rambarde ... et de sa coccinelle

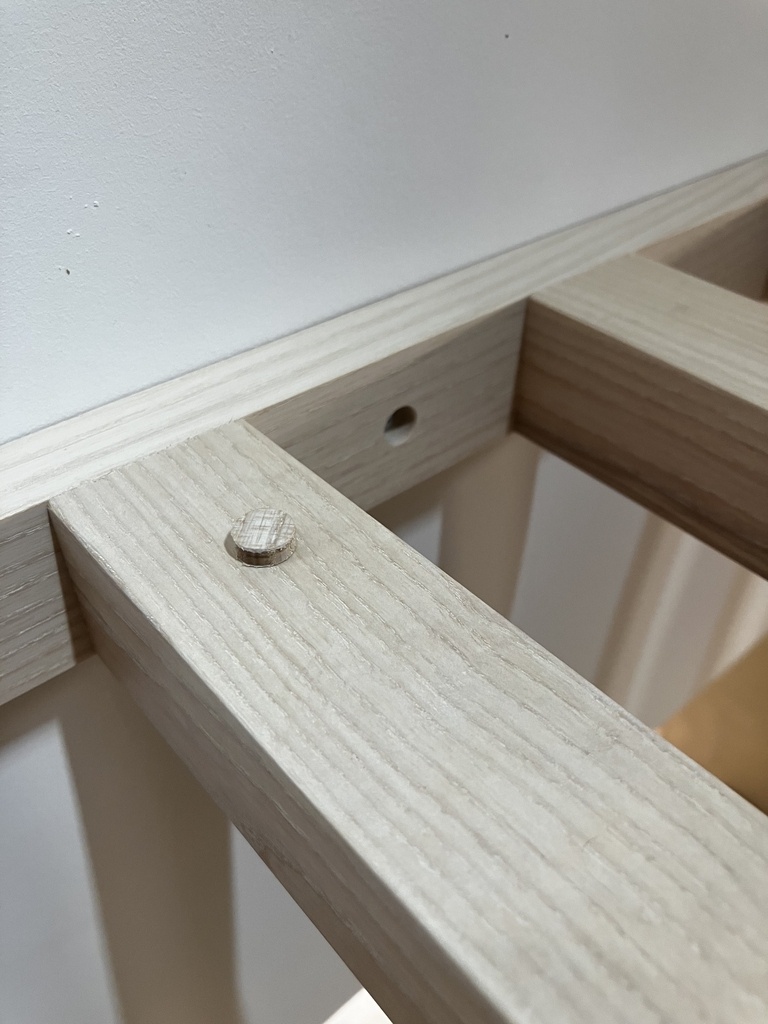

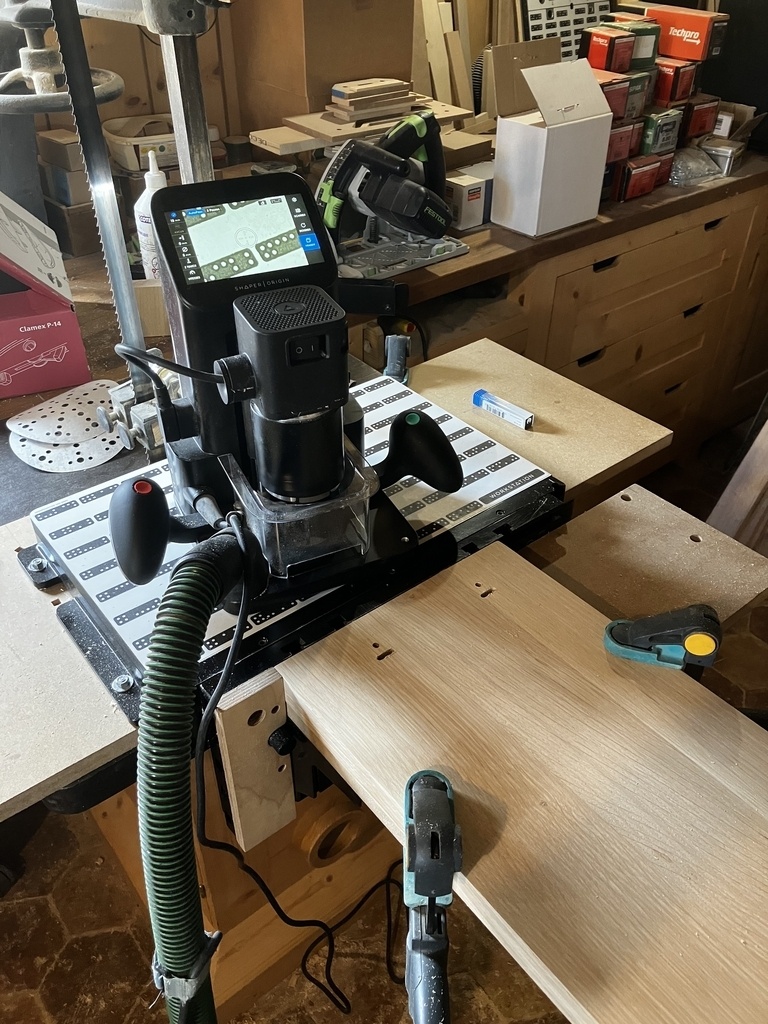

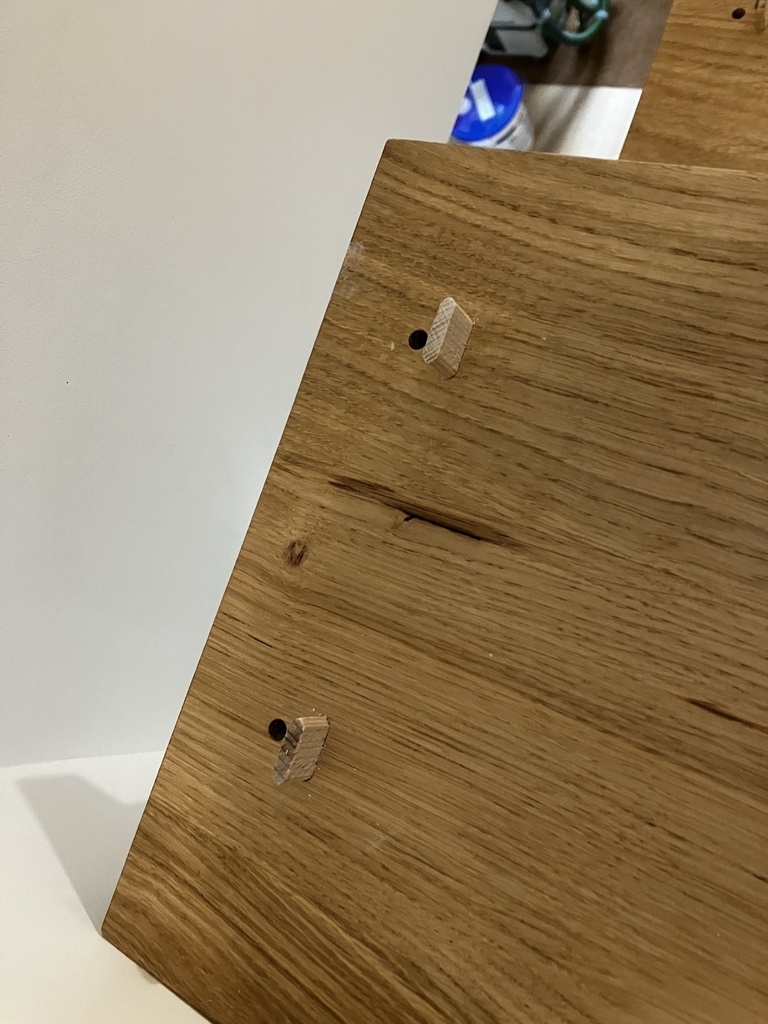

La rambarde ainsi que le claustra sont collés - vissés. Et pour cacher les trous de vis, j'ai fait des petits bouchons à la Shaper.

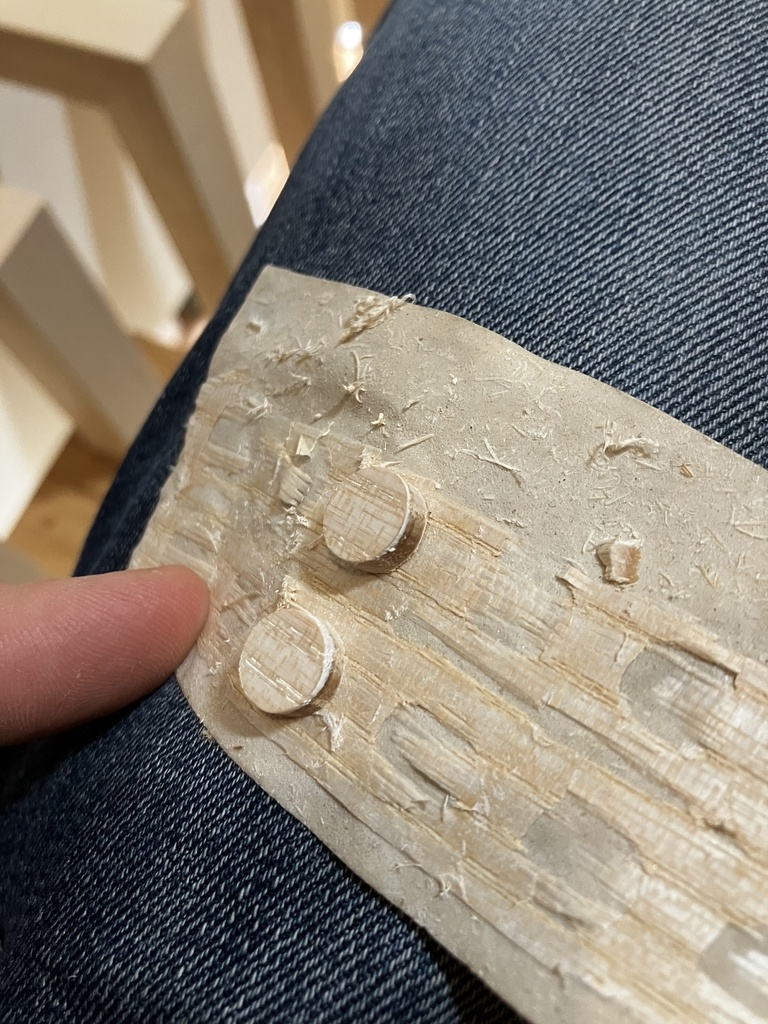

Pour ça, je me suis fait des planchette de frêne de 4mm d'épaisseur que je viens usiner à 3,8mm pour que les bouchons restent bien en place à l'usinage.
Sur place, je n'ai plus qu'à les arracher pour les insérer.
Publications associées
Licence
Discussions
Pas grand chose a dire.
C'est juste du "Boris"... La Classe tout simplement !
Bravo, que dire de plus si ce n'est que tu es trop rare sur ce site.
MERCI.
Haha, c'est pour laisser la place aux autres :)
Encore et toujours du super boulot.bravo
Je suis entrain de réaliser casiment le même.enfain j'espère qu'il sera aussi bien réussi.merci pour le partage ça aide beaucoup
Hâte de voir ça :)
tu les fait faire j'imagine, comment ca se passe pour que tout soit nikel comme tu nous le présentes si bien, si innocement?
on te livre en partie des caissons ou des panneaux tout prêts ou en partie prêts?
tu leur prépare tout tout tout ? des dxf, ocl?
c'est pas pour pomper quoi que ce soi, et je ne suis pas dans ce cas, mais c'est un processus qui a l'air bien rodé, ca donne envie d'en savoir plus
félicitations escaliéteurs de caissons, bonne continuation dans cette direction et dans toutes tes autres aussi
Haha, non, je ne fais pas faire les caissons. Je fais juste débiter et plaquer les chants suivant mon débit (extrait par OpenCutList depuis mon modèle SketchUp).
Ensuite, c'est moi qui usine les "mortaises" pour les clamex, les trous pour les coulisses et charnières.
Le débit n'offrant que des coupes à 90°, pour les coupes biaises, je m'en charge avec ma scie à format. Ici, il a fallut que je ressorte mon gabarit de coupe verticale pour la marche n°5.
Super rendu. Les caissons sont en médium laqué, tu trouve ça toi ? je n’ai jamais pu en trouver... Pourquoi ne pas avoir pris de l’agglo Stratifié blanc classique ? Moins costaud ? Les marchés sont en chêne ? Merci Boris !
RenaudA3B, J'crois qu'une bonne parties des réponses sont dans la fiche de la créations :)
Le perfectsense n'existe que sur support MDF. Et de toutes façons l'agglo c'est "chiant", parce que ça use très vite tous les outils.
ah, désolé Boris, je n'avais pas tout lu...
Merci pour la réponse.
Haha ! j'avais pas vu la coccinelle sur place
Comment est fixée la rambarde au sol ? car pas la moindre trace de visserie…
Si si, il y a des vis (+ colle). Mais aussi des petits bouchons (#shapermade) pour les cacher
Bravo Boris. C’est propre, c’est classe, c’est pro.
Perfect sense blanc : tu en es content ? Tu as fait toi même les découpes et le placage de chants ? Colle EVA blanche festool ?
Merci pour ce retour d’expérience. J’ai un bureau à faire en blanc laqué + noyer. Ça m’aidera à voir venir les pièges.
Oui, j'apprécie le perfect sense. Ca se travail bien et ça résiste pas mal en façade comme ça. Et l'aspect mat fait son effet.
Je fais débiter et coller les chants. C'est encore plus intéressant que d'investir dans le matos pour le faire.
C'est magnifique, félicitations pour ce joli travail !!
Bravo, superbe réalisation.
Bonjour Boris,
est-ce que pourrait avoir plus de détails sur cette coccinelle ? On ne se rends pas bien compte de comment elle est faite

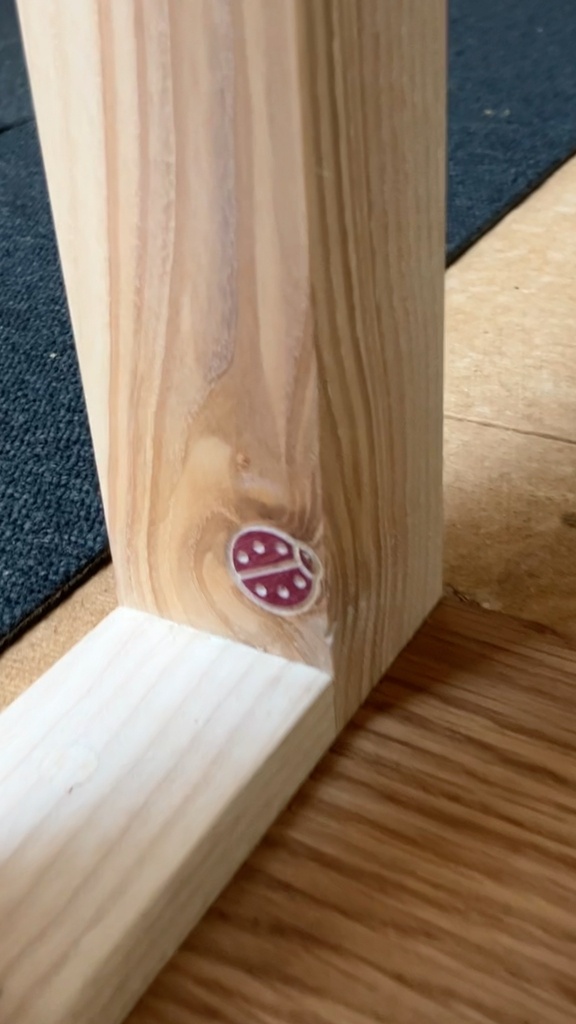

Haha, bah c'est une simple gommette qui est collée sur le bois
!
Non, plus sérieusement, j'ai usiné un creusement circulaire à la Shaper. Dedans j'y ai insérer un placage coloré pour masquer un noeud.
.
Ensuite, toujours à la Shaper, j'y ai "gravé" avec une fraise en pointe les contours de la coccinelle. La finition à l'huile blanche est venue remplir la gravure
C'est vrai qu'une gomette ici ca aurait été très bizarre !
Le diableBoris se cache dans les détails !!Encore félicitations (et merci), l'escalier est superbe et extrêmement agréable à utiliser!
Du grand Boris comme d’hab !!
Super travail, c’est nickel chrome
trés beau design, bravo
La coccinelle en est béate d'admiration...
Bon Dieu, qu'elle dit, la bête.
Très très Bo Beauris!
Tout est dans le détail et dans les réglages fin de chantier...
Impeccable.
Belle réalisation ! toujours épaté par la finesse du travail tout à l'air fluide et sans accro.
J'ai un projet un peu similaire même complétement similaire

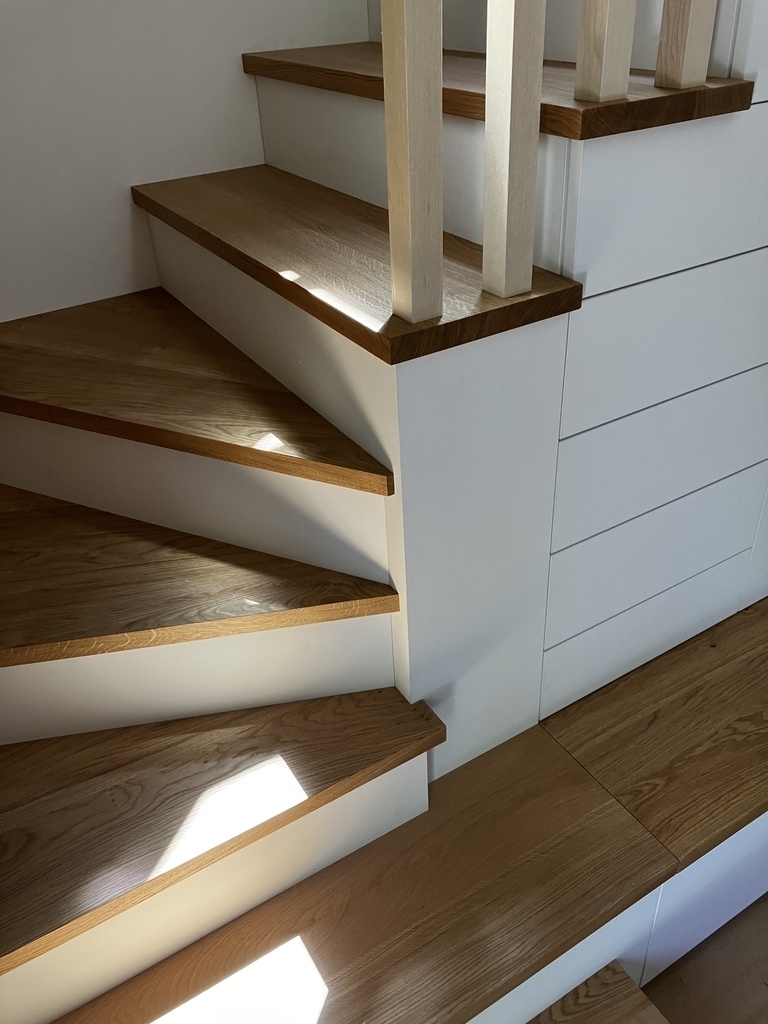

et j'aurai une petite question, je vois que certaines marches qui devrait être balancer (selon un escalier quart tournant tradi) ne le sont pas, l'utilisation reste fluide et agréable tout de même ?
Je me pose cette question dans ma conception car en effet moins de balancement permet une pose plus aisée et moins de découpe complexe.
Et pendant que j'y suis tu serais estimer le temps passer à faire le plan ? car pour ma part j'y passe encore beaucoup trop de temps, entre la réflexion et le dessin les heures défilent, même si au final je passe moins de temps sur chantier car tout à été pensé c'est quand même assez chronophage.
Merci
Je ne pouvais pas balancer. Sans quoi je n'avais plus de caisson cubiques et ça déplaçait le problème à :
En l'état, l'escalier est fluide à monter.
Tout est long quand c'est un projet avec des nouvelles contraintes. Le temps passé à la conception ne me semble pas du temps perdu.
Merci beaucoup de ta réponse
Vraiment superbe !!
Très beau ! Je suis intéressé par le modèle 3D, si tu peux le rajouter
Si possible en .stl ou .stp car c'est une vraie galère pour convertir du .skp quand on a pas sketchup...
Merci !
Super, bravo rien a rajouter aux autres commentaires. Juste une question: la coccinelle c’est un hommage à Gotlieb qui en faisait vivre une dans ses bandes dessinée?
j’adore…
Haha, c'est ce que chacun veut y voir
merci de nous montrer ce travail qui a l'air facile... quel soin pour en arriver là, bravo
C'est vraiment, vraiment top!!! J'admire l'inventivité,la réflexion sur la mise en œuvre. Ça doit prendre un temps fou, mais le résultat est là, à chaque fois.
Un grand bravo !
Superbe travail comme d'habitude !! Félicitations.
Travail parfait, résultat magnifique. Ça laisse rêveur...
Le mdf au dessus de certains placards a une portée de 2 marches, il n y a pas de risque de flèche sur cette portée avec du mdf?
Merci
Oui c’est la zone de souplesse forcément.
Mais ça pose aussi sur les fonds et c’est pour ça que je limite à 2 marches max par placard.
