Afin de tester la prochaine version d'OpenCutList 6.0, il fallait bien un projet qui ait de l'allure.

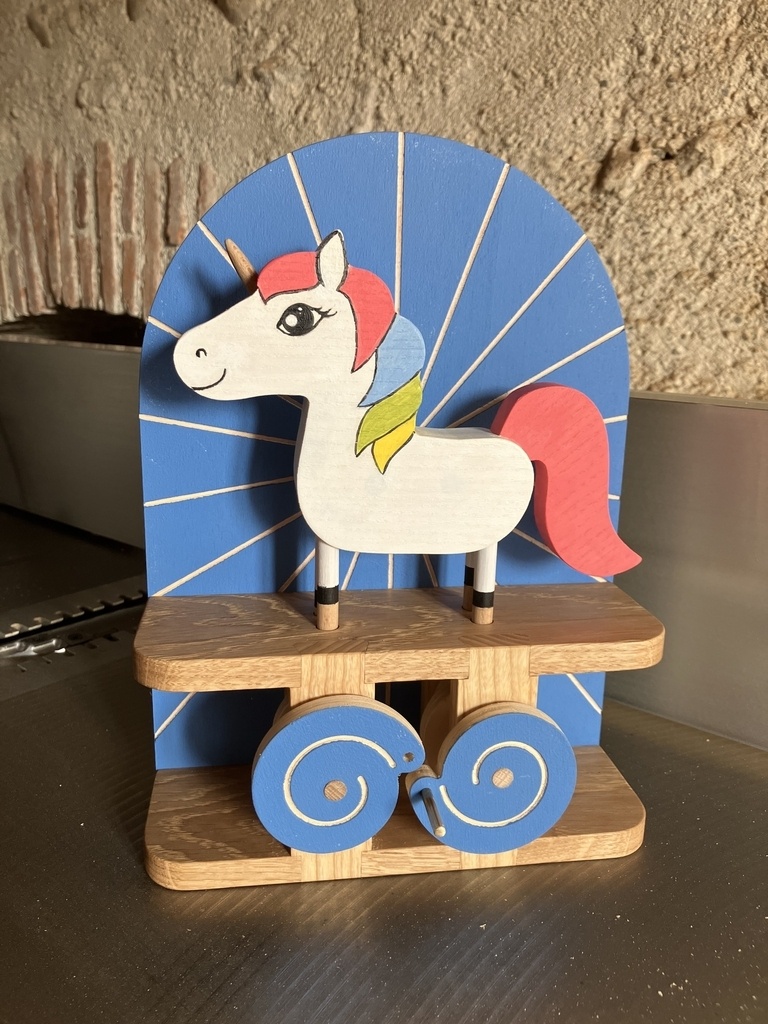

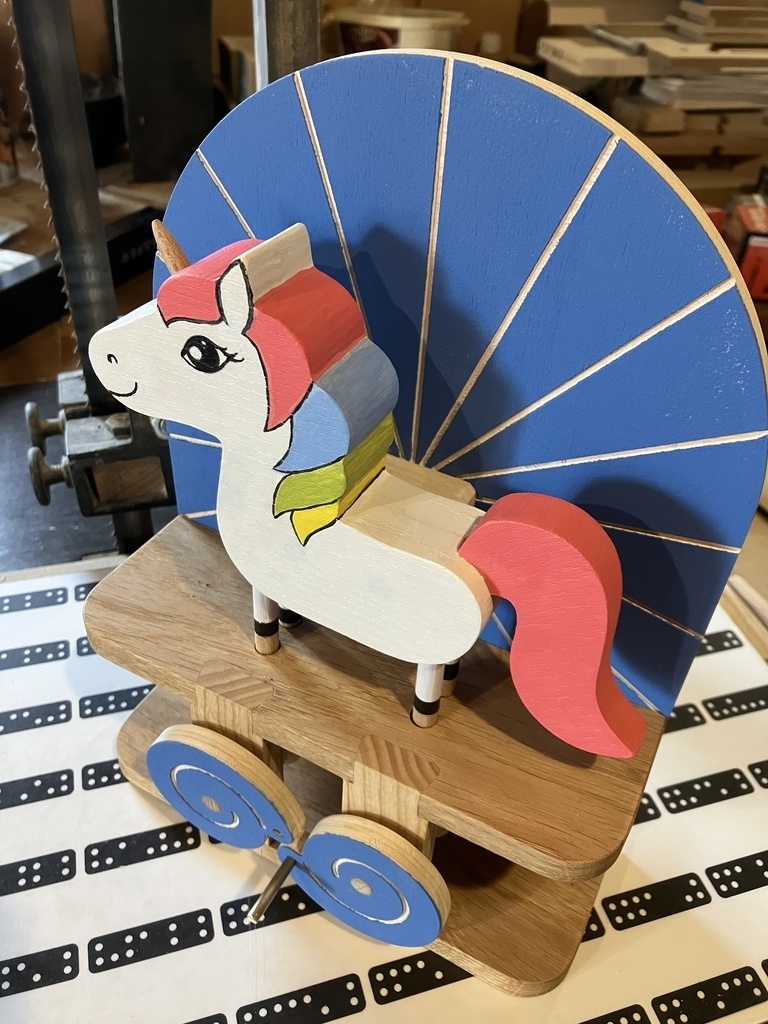

Voici donc une petite licorne qui sautille.

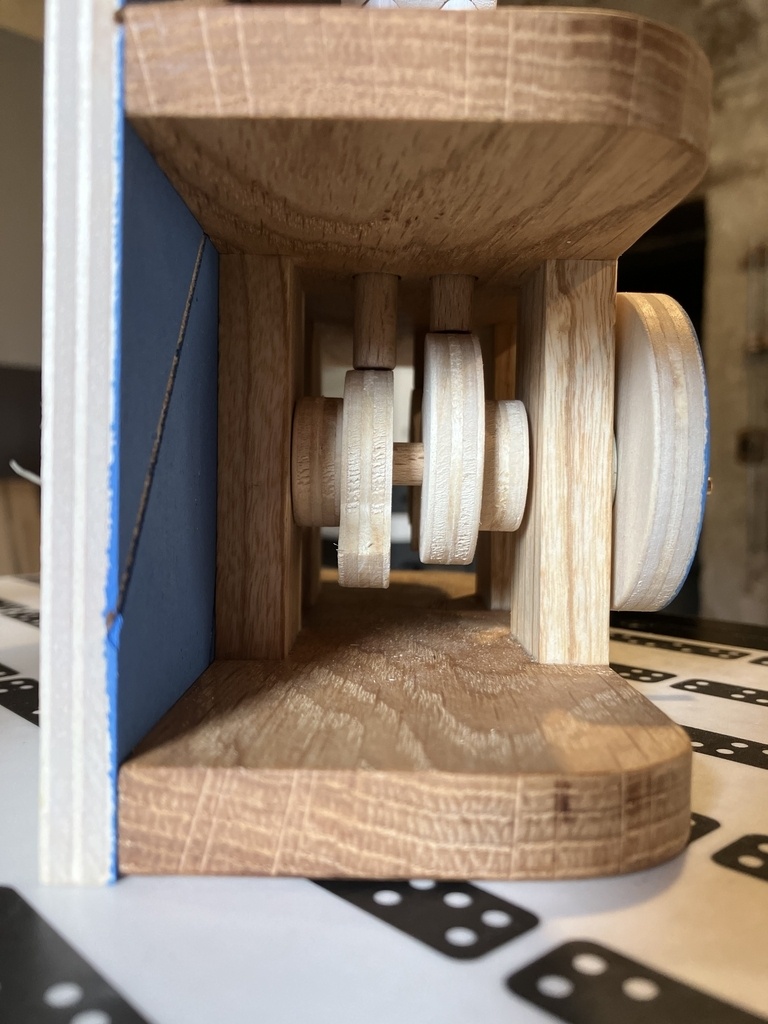

La mécanique est assez simple : deux axes avec des cames en spirales reliés par des engrenages 10 dents.

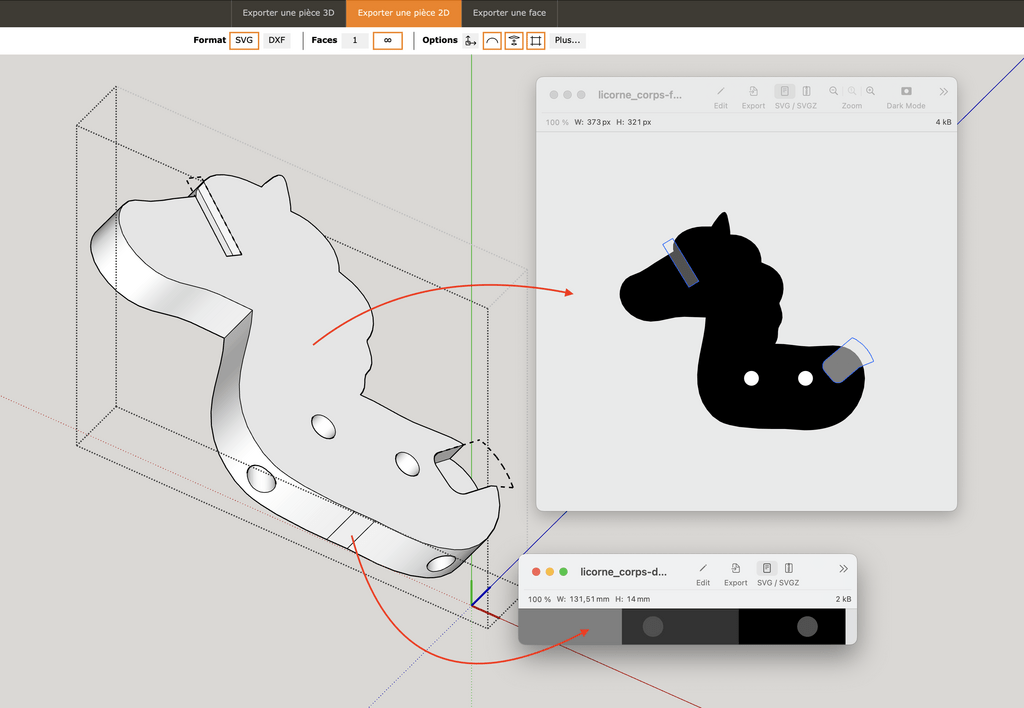

L'ensemble a été modélisé sour SketchUp et donc exporté en SVG pour la Shaper Origin avec la version en cours de développement d'OpenCutList. C'est un bon moyen de tester le truc grandeur nature.

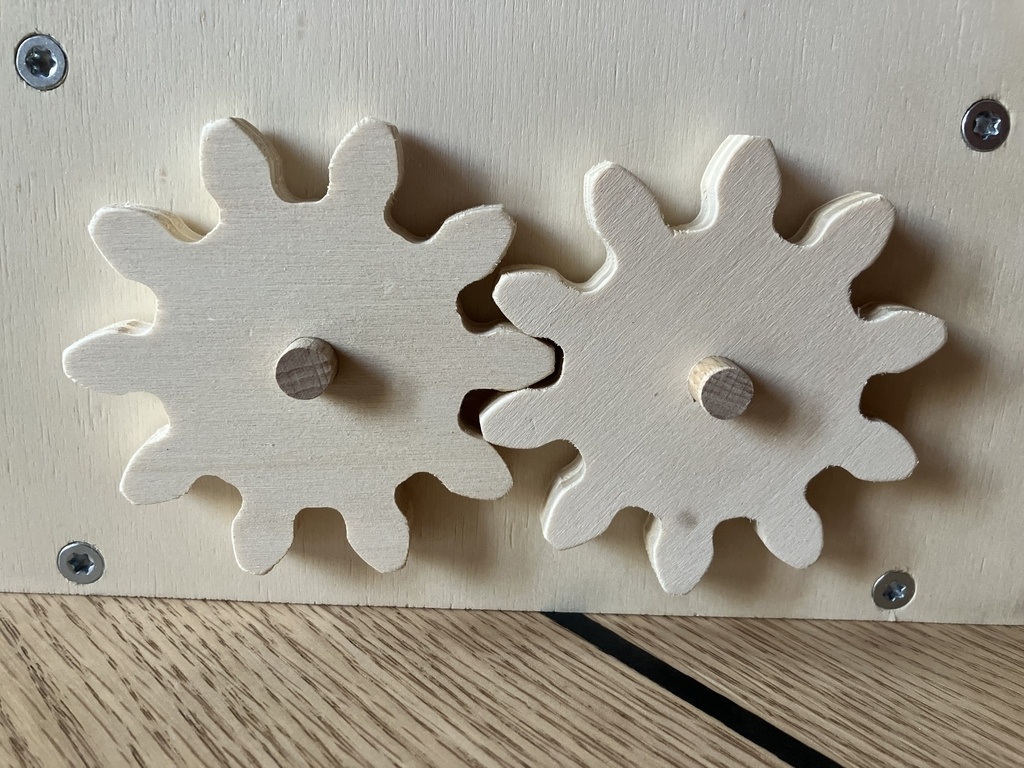

Les engrenages ont été réalisés avec Spur Gear Generator, exportés en DXF et importés dans SketchUp.
Ca tourne super et sans frotter.
Quant aux spirales, je me suis servi de l'extension Curve Maker.
Le dessin de la licorne vient d'ici.
Publications associées
Licence
Autres créations de
Boris Beaulant
Voir aussi
Discussions
J’adore les automates! Elle a de l’allure cette licorne!
Y a plus qu'à lui trouver un nom :)
C'est trop bien !
Merci
Magnifique.bravo!!
Merci
Très mignon. Avec une bonne construction comme ça, c'est un jouet qui devrait durer des générations !
Je croise les doigts pour que ça tienne le choc
Boris Beaulant Petite remarque en passant : la spirale que tu tournes à la main me parait montée à l'envers. On s'attendrait à la rotation inverse à partir de sa forme... L'autre tourne dans le bon sens.
Tu peux tourner la première dans l'autre sens, mais alors c'est la seconde qui sera inversée.
Esthétiquement aussi, je pense que ça aurait été mieux en retournant l'une des deux spirales.
Ca n'enlève rien à ta réalisation
Hmm, il y aura forcément une spirale qui va tourner dans le sens inverse de l'autre. Difficile d'y faire un choix "logique".
Sans compter que c'est aussi parce qu'elles tournent dans un sens opposé qu'elles ne se heurtent pas et que l'espacement entre elles est toujours le même.
Oui, elles tournent forcément dans le sens opposé, mais en en retournant une des deux, elles auraient pu toutes les deux avoir l'extrémité extérieure "traînante", comme là : voir youtube.com/sh...?feature=shared. Bref, ça n'est pas très important (c'est sûrement plutôt une affaire de sensibilité personnelle), sauf si Anaelle a déjà une âme de physicienne (c'est un bon test !)
C'est vrai que je n'avais pas pensé au deuxième point
Tellement différent de ce que tu présentes d'habitude, ça change mais le fil conducteur c'est l'esthétique. Vraiment vraiment chouette !
Merci :)
Super projet, je vois que tu as délégué la peinture
Je me demande ce que tu as fais avec Trace sur ce projet, sur la vidéo on dirait que ça te sort le plan 3D direct
Merci du partage
Trace m'a permis de numériser le dessin pour en extraire le corps de la licorne et l'importer dans SketchUp (en passant pas un SVG to DXF)
Ainsi, j'ai pu y modéliser les différents usinages. Pour les exporter vers la shaper.
Ah, je me disais qu'il avait les cheveux bien longs
Bon chacun ses compétences
En tous cas, joli délire pour tester le super plugin !
Chacun ses talents :)
Très belle idée qui fera rêver plus d'une louloute (ou d'un loulou d'ailleurs) pour Noël prochain.
Combien de temps passé sur le projet au final ?
Tiens, les couleurs n'ont pas été choisies au hasard
Cette licorne trépigne pour ne plus être une chimère, pour que le rêve devienne réalité
Déjà qu'elle trépigne est une réalité. Qui sait si ça va pas ouvrir la porte à un autre monde !?
Serais-tu devenu grand père ?
Non, éleveur de licornes
superbebravo
Ca ressemble à une machine à "Like" ça !
Avec un klaxon, ça ferait même une Like-horn
c est super
Belle réalisation
Héhé.
J’aime bien l’argument principal qui est de tester Opencutlist. J’y crois.
Donc, à chaque nouvelle version son jouet ?
Oh que oui oui
Génial hahaha !
