Thomas

Bureau de graphiste

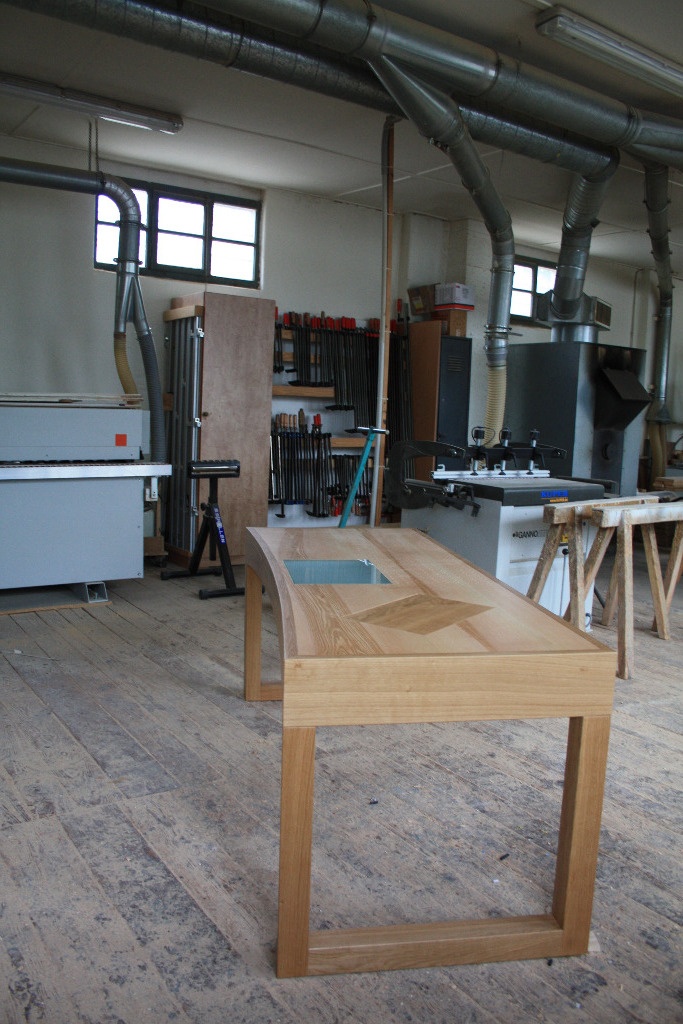

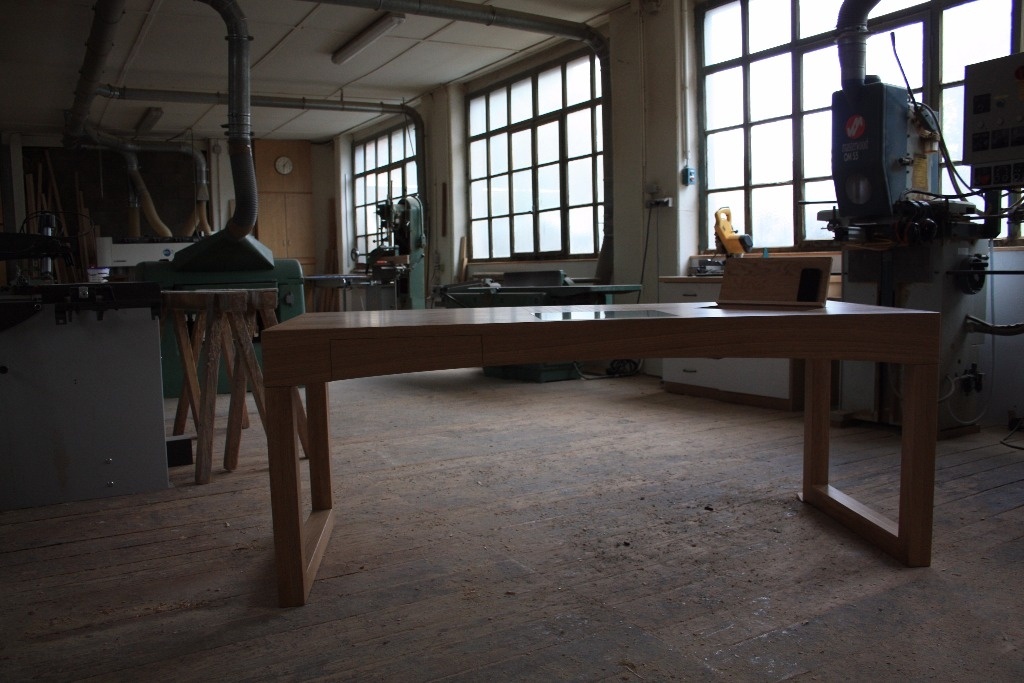

Voici ma pièce de diplôme, le bureau de graphiste.

Il servira à ma compagne (graphiste) qui aura désormais un espace de travail plus adapté.

Le plateau est en frêne, les alaises et les pieds sont en chêne.

Les fonctionnalités:

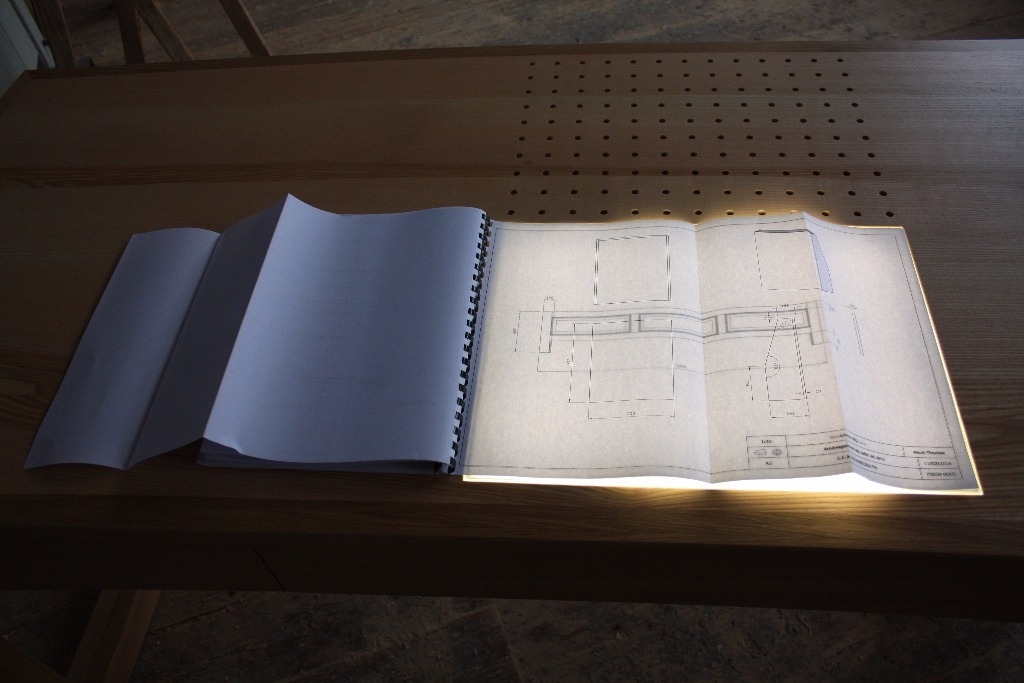

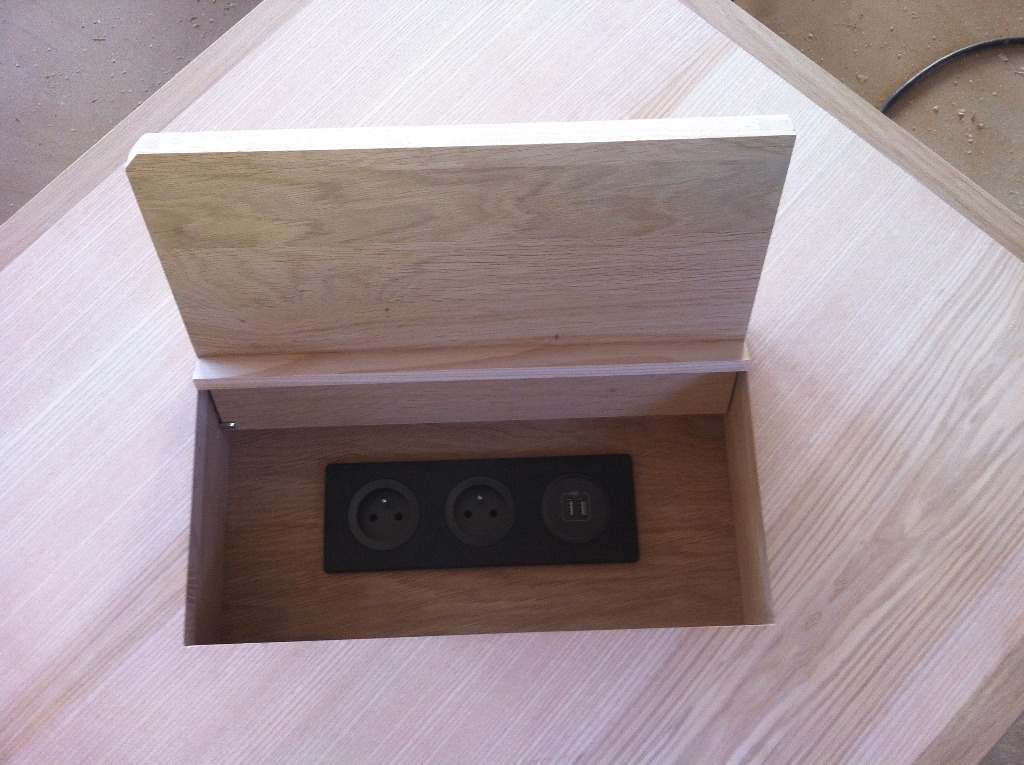

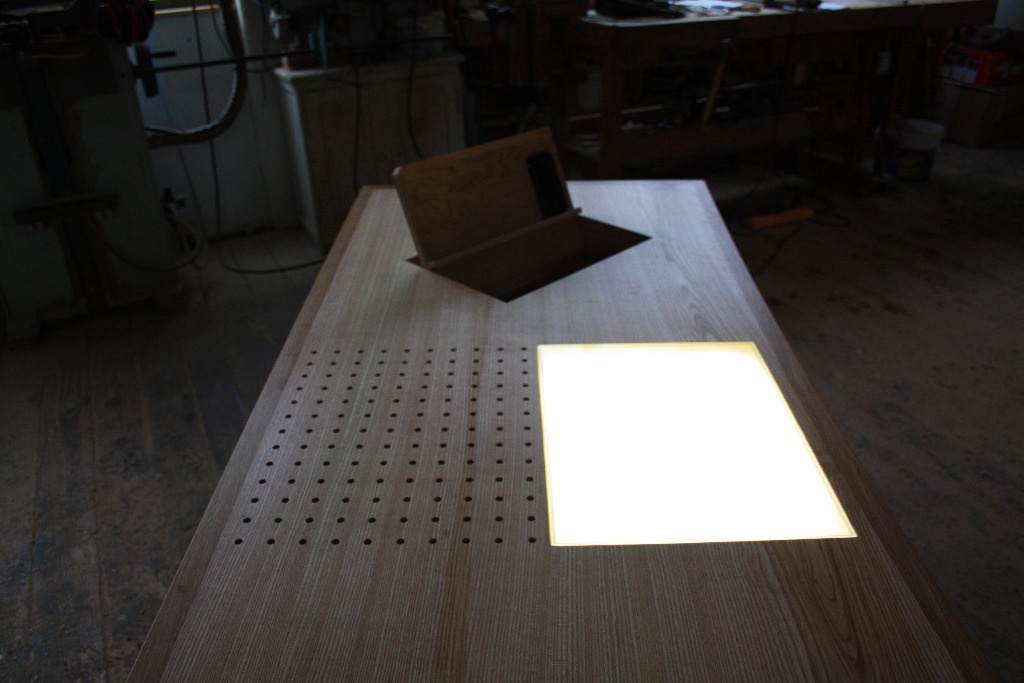

sur le plateau on a, une zone perforée pour poser l'ordinateur portable dont la carte graphique chauffe quand même un peu, une zone de décalquage avec un vitrage dépoli dans une feuillure avec un caisson équipé de rubans led en sous face, une trappe montée sur pivot qui permet de poser une tablette ou autre avec 2 prises 220v et une double usb.

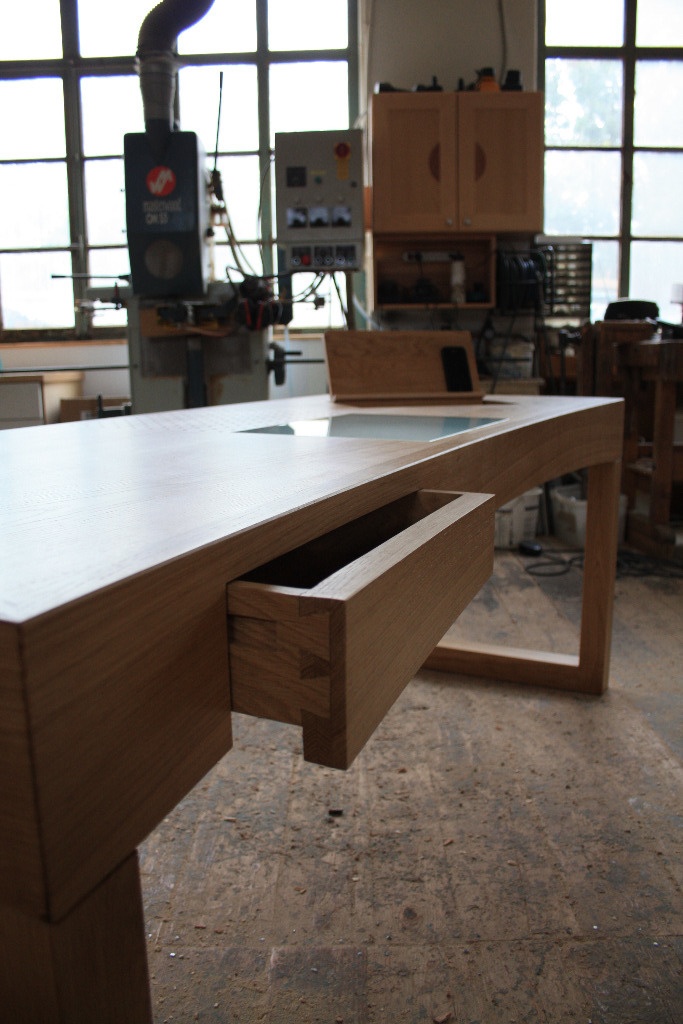

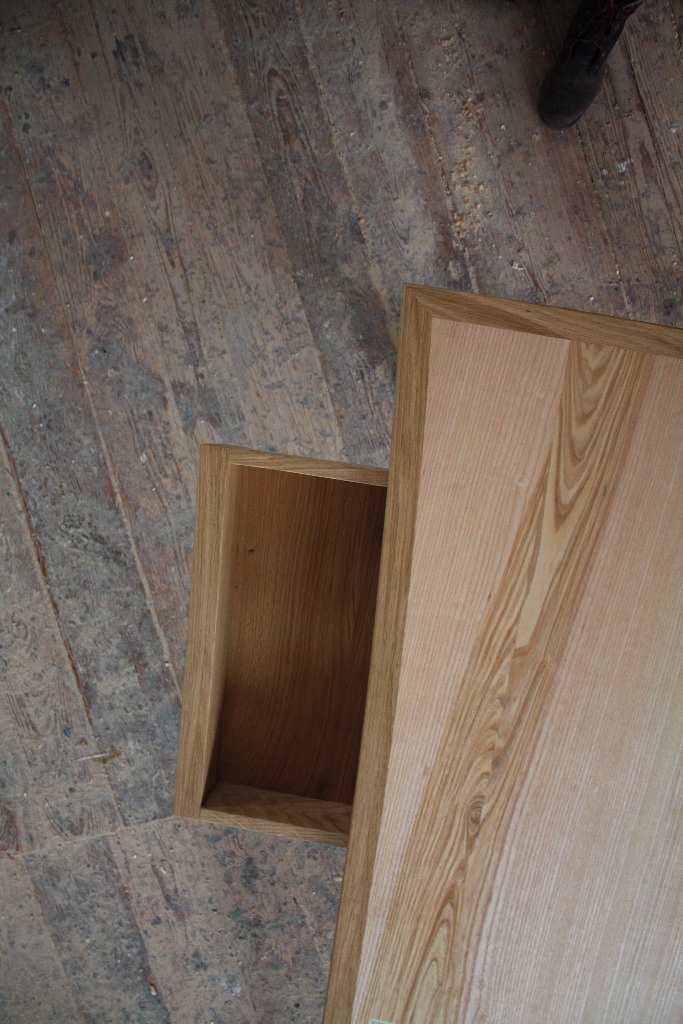

Un tiroir à queues d’arondes dont la façade galbée a été découpée dans l'alaise avant à la scie sauteuse pour laisser le joint le plus faible possible. là tu serres les fesses et t'y vas tout doux pour que ça reste droit. C'est plutôt réussi.

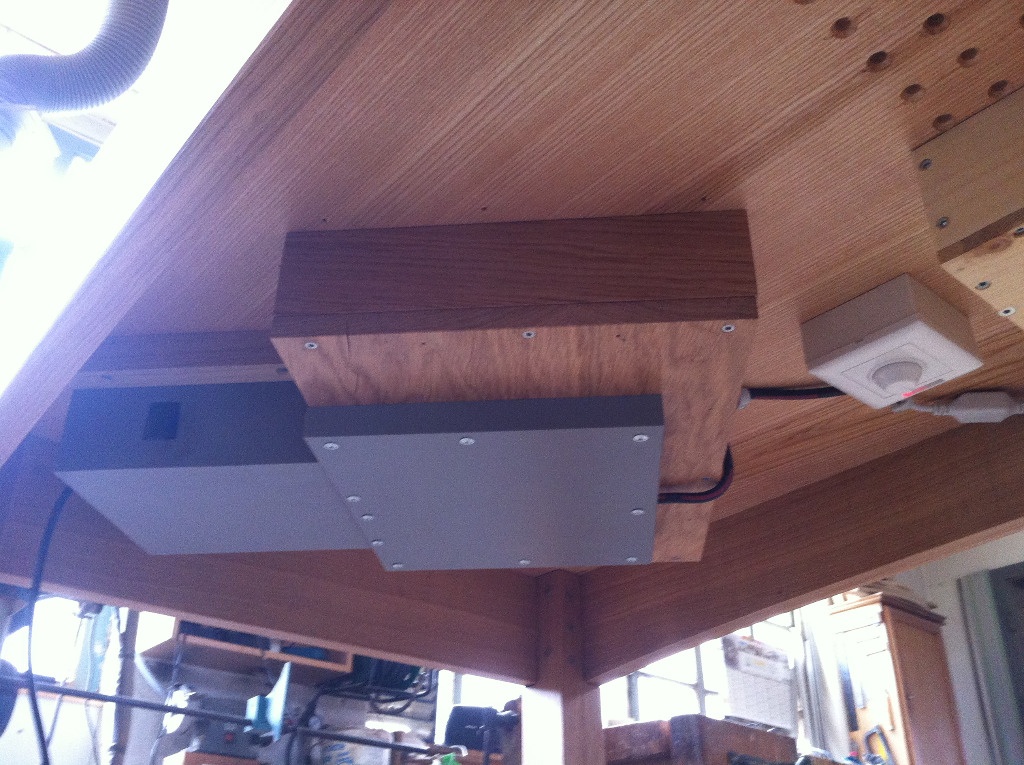

Les branchements sont réalisés en sous face dans un caisson, et je me suis amusé à récupérer un enrouleur d'aspirateur lui aussi monté dans un caisson. Comme ça tu peux dérouler le câble pour brancher, puis appuyer sur le bouton pour tout ranger.

La structure:

Plateau en frêne, alaises et pieds en chêne. l'alaise avant est réalisée en lamellée collé (3 lamelles de 10).

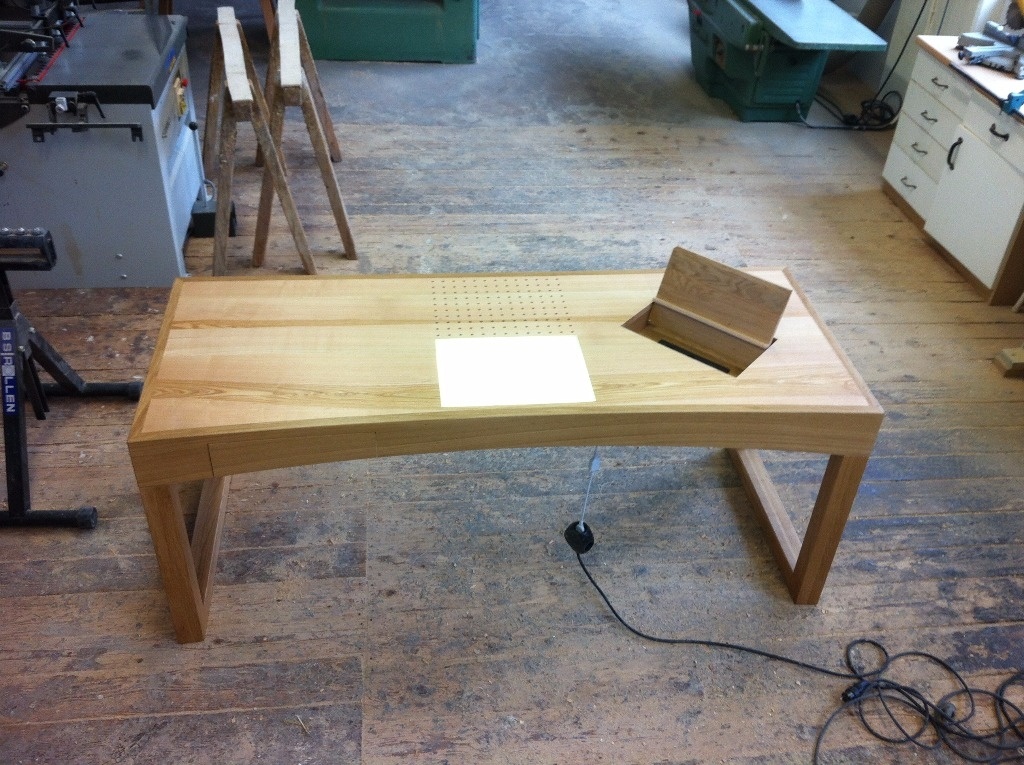

Sur la photo ci-dessus l'enrouleur n'était pas encore installé. La descente de câble ne se fait pas à cet endroit mais à l'arrière...

à l'origine, le plateau devait être en trois plis. Ce qui n'aurait pas posé de problème quand au retrait par rapport aux alaises. Finalement mon patron m'a dit de partir sur du frêne, et là ce sont posées les questions du retrait. la conception comporte une erreur sur ce point là et j'en suis conscient. On verra ce qui va se passer. J'ai bien sélectionné mon frêne, sec séchoir, 10% à coeur. Le bureau de ma compagne est environ à 15° avec 50% d'humidité. Je vous passe les calculs mais le retrait théorique calculé devrait pas dépasser 1,5mm. De toute façon c'est un peu tard pour changer maintenant.

Si vous avez des questions n'hésitez pas!

Mis à jour

Discussions

Thomas  a publié la création "Bureau de graphiste".
il y a 5 ans
step
( Modifié )

un bien bel ouvrage
le plateau ressort vraiment bien

GuiGz
( Modifié )

stylé! Quelles sont les dimensions du plateau pour se faire une idée :D ?

Wil
( Modifié )

Beau travail et plein d'explications, merci !

Tu as passé un diplôme de quoi ?

Thomas
( Modifié )

merci! le plateau fait 1700 x 900 mm. Je suis en train de passer le bac menuisier agenceur.

keke83
( Modifié )

Wahou...époustouflant de beauté!
Tout à fait un style que j'aime et vraiment réaliser superbement!
Ça doit être une source d'inspiration supplémentaire pour ton épouse non?
Tu peux même voir tes ancien negatifs (enfin si tu as fais des photos comme moi à l'ancienne lol)
En ce qui concerne les calculs je sais que tu apprend tout cela en apprentissage etc mais oserais je te demander comment où je pourrais trouver ce genre de documentation ou d'information!

Beau boulot

Keke

Gaëtan D
( Modifié )

C'est beau, moderne et fonctionnel: bravo!. En espérant que tu n'auras pas de soucis de retrait...

Bbb
( Modifié )

J'adore son allure et je suis d'accord avec keke83 ce sera s'en doute une source d'inspiration pour ton épouse.un bien beau cadeau en tout cas

Standard2
( Modifié )

Excellent travail , vraiment une superbe réalisation !

cereus45
( Modifié )

Il est très agréable à regarder ce bureau! Bon boulot👍

niconathy
( Modifié )

Pour passer le bac de menuisier agencer, tu choisis ta création?
Ligne magnifique!

PolO05
( Modifié )

Superbe réalisation avec en effet des lignes magnifiques.
J'adhère et m'en inspirerai peut être si je me fais un bureau.

Boris Beaulant
( Modifié )

Superbe !

On aurait presque envie d'avoir une photo d'ensenble plus de face pour mieux apprécier les lignes ;)

Thomas
( Modifié )

merci merci!

Oui keke je pourrai scanner les parties de mes cours concernés. C'est pas bien compliqué. on peut imaginer intégrer ça au pas à pas sur le bois en cours de création. Je te laisse me dire zeloko comment on peut intégrer ça.

niconathy oui on choisit notre pièce. On définit l'esthétique et on y intègre les difficultés imposées par le CFA.

Pour ce bureau le plan a clairement été réalisé à deux avec ma compagne. on y a passé pas mal de temps même si les lignes ont l'air pas trop compliquées. c'était un plaisir de voir le projet avancer et tout le bureau prendre forme!

zeloko des photos avant d'avoir régler toutes les histoires de branchement en sous face

NinjaRouge
( Modifié )

Y m'énervent ces jeunes à être meilleurs que moi !!!! y m'énnervent !!! 😄
Très joli et très épuré j'aime beaucoup bravo.

Wil
( Modifié )

Toujours aussi sympa ton atelier avec son parquet !

Jif
( Modifié )

C'est très classe, tout y est, le design, les proportions et le côté high tech en prime.
Techniquement, Comment as-tu assemblé le dessus avec les alaises ?

trocui
( Modifié )

Magnifique, ça donne envie de travailler! J'aime beaucoup ton choix a niveau du bois utilisé. Ton meuble est sobre mais pas froid et les courbes utilisées lui donnent beaucoup d'allure. Belle source d'inspiration. Bravo.

Niouniou
( Modifié )

superbe!
J'adore le plateau et le choix des lames : beau contraste et belle harmonie!!

Thomas
( Modifié )

les alaises sont fixées au plateau avec des lamellos. J'en ai également mis au niveau des onglets.

Francisco
( Modifié )

Superbe création! Belle composition aux lignes modernes et harmonieuses, et qui valorise le bois.

mgt76
( Modifié )

Très très beau travail. Le choix des bois, des courbes, rien à dire à part BRAVO. Bonne chance pour le bac mais vu le niveau j'ai confiance.

Blackwolf
( Modifié )

Pourrais-tu mettre les plans stp

ecto1
( Modifié )

magnifique

kaj

Çà ne fait que quelques jours que je suis sur le site et je cherche les belles choses. Et là... , ton bureau est superbe, les lignes très élégantes, très astucieux aussi, bravo!

siywebwa

Bonjour Thomas,
J'aime beaucoup ton bureau ainsi que toute la fonctionnalité apporté.
J'aimerai en savoir un peu plus sur ta trappe ,entre autre le type de pivot utilisé,ainsi que ton boîtier à prises.
Merci, bon copeaux.
Rv

Thomas
( Modifié )

Salut, merci pour le compliment!

Les pivots sont basiques, ça ne vient pas e chez casto mais ça resemble à ça:

castorama.fr/s...rod6070189.html

Ensuite le boitier pour les prises, ben ya pas grand chose à dire, c'est juste un mini caisson avec un bloc prises Legrand dedans. Dis moi si tu as besoin d'infos plus spécifiques!

Au plaisir!

siywebwa

Bonjour Thomas et merci d'avoir pris le temps de me répondre.
Bons copeaux.
Rv.

Klaus Loose

tu as réalisé beaucoup d'éléments de mes idées. bravo!
la table idéale pour le bureau doit être adaptée aux actuels abandonnaient...
