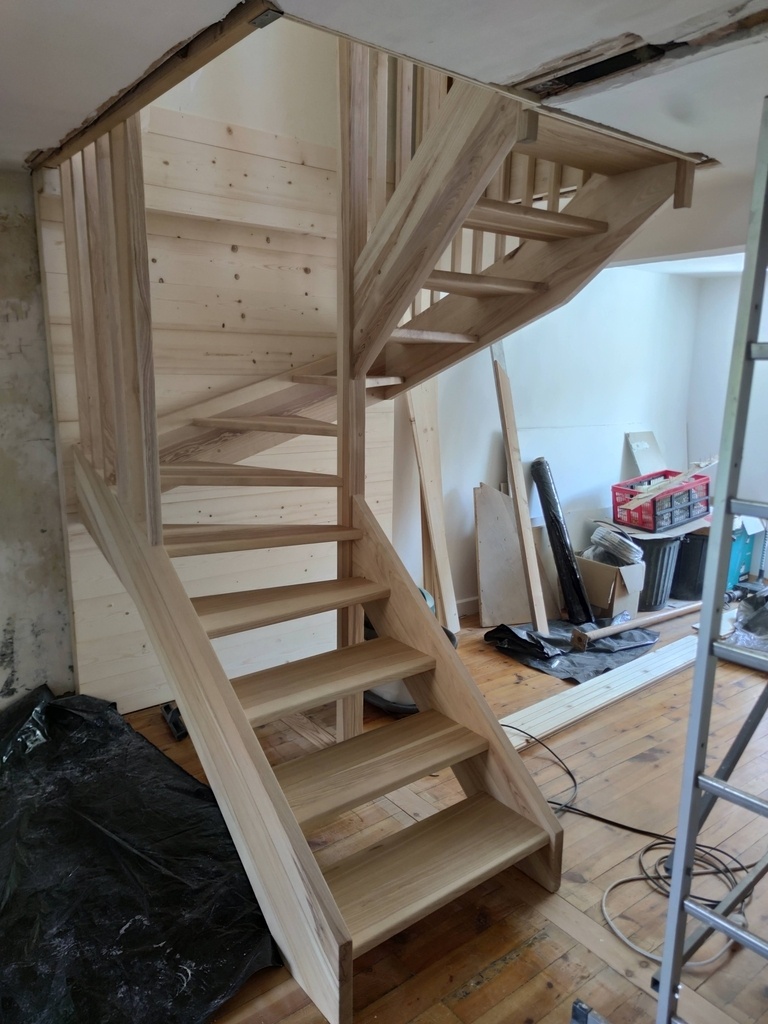

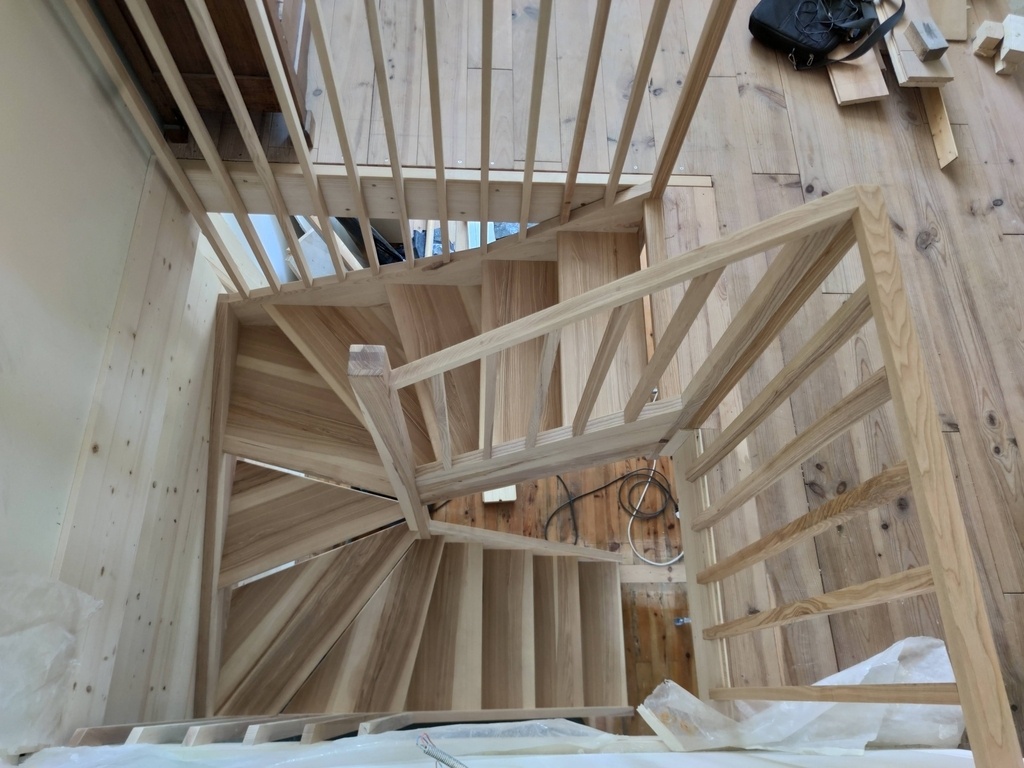

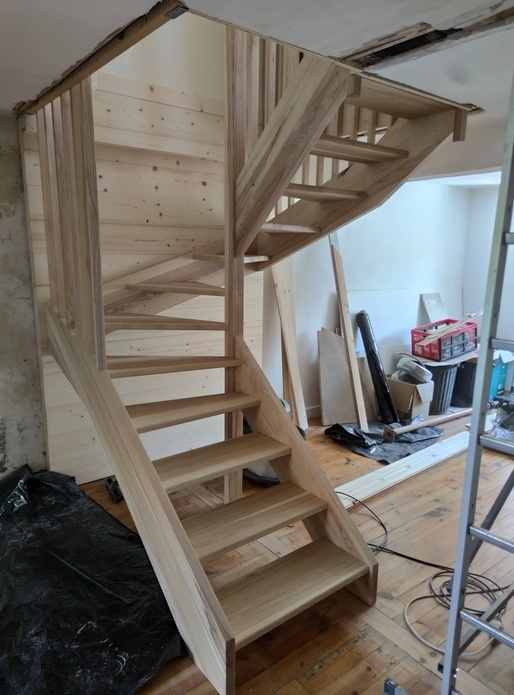

Voici mon premier escalier balancé.
Plans réalisés sur Stairdesigner et Sketchup - épures imprimées au traceur. Celles ci sont collées sur les panneaux de bois avec de la colle repositionnable.
J'étais curieux de voir le niveau de précision en se fiant uniquement au tracé des épures, et je dois dire que j'ai été bluffé, tout biiiiche avec une précision incroyable !
Je suis parti d'avivé frêne Premium en 52mm pour les limons (42mm fini) et 45mm pour les marches (35 fini) et 27mm x4 pour le poteau (80mmx80mm fini). D'habitude j'utilise toujours des plots belle menuiserie, mais je ne regrette vraiment pas d'avoir essayé autre chose. Le gain de temps est considérable, de ne pas avoir à "sélectionner" le bois, enlever les noeuds... etc 100% du bois est utilisable et joli. Je craignais de ne pas pouvoir faire d'aussi beaux collages, mais finalement je trouve ça vraiment très correct. Je recommencerai donc la prochaine fois. Le surcout part rapport à du plot BME est largement amorti en gain de temps.
Collage à plat joint pour les panneaux qui passent à la raboteuse (410mm) et domino pour les panneaux plus large que je ne peux pas raboter après collage. (je pose l'épure sur les bois avant de faire le collage pour m'assurer de ne pas faire une découpe sur un domino).
Limons entaillés avec le gabarit d'usinage Festool, profondeur 15mm en 3 passes (fraise de 16mm).
Quart de rond des marches usinés à la toupie et fini à la défonceuse pour les parties qui rentrent perpendiculairement dans les limons.
Les assemblages limons/limons et limons/poteaux sont effectués exclusivement à la vis de 8x100.
Idem pour les fixations dans la trémie.

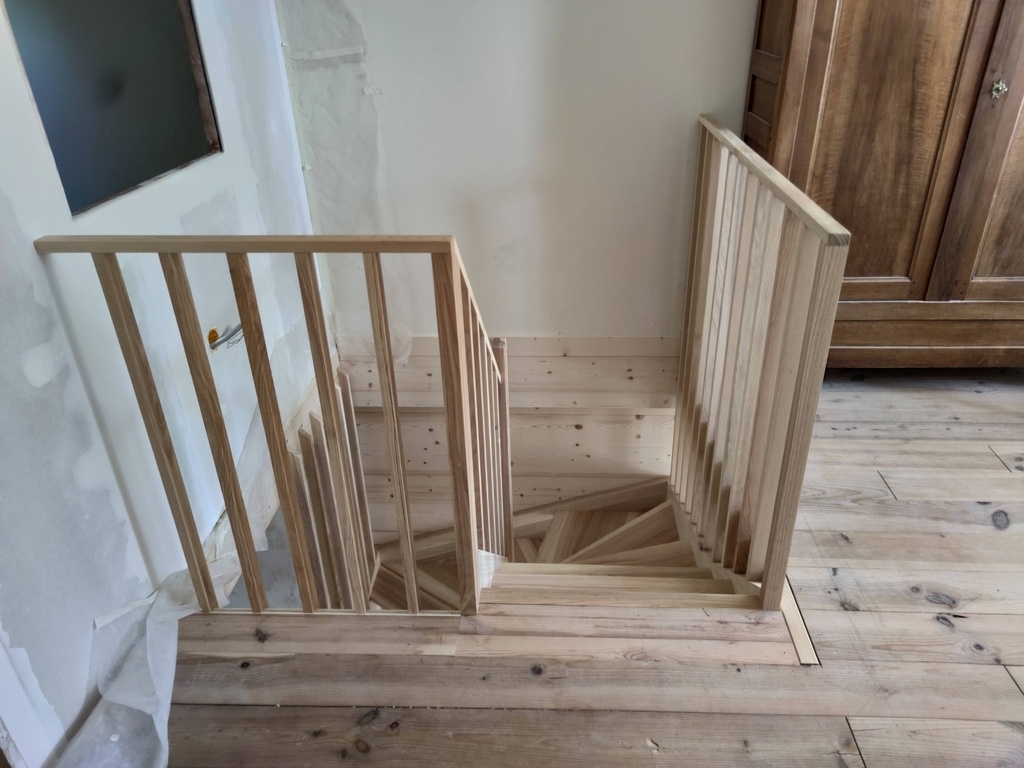

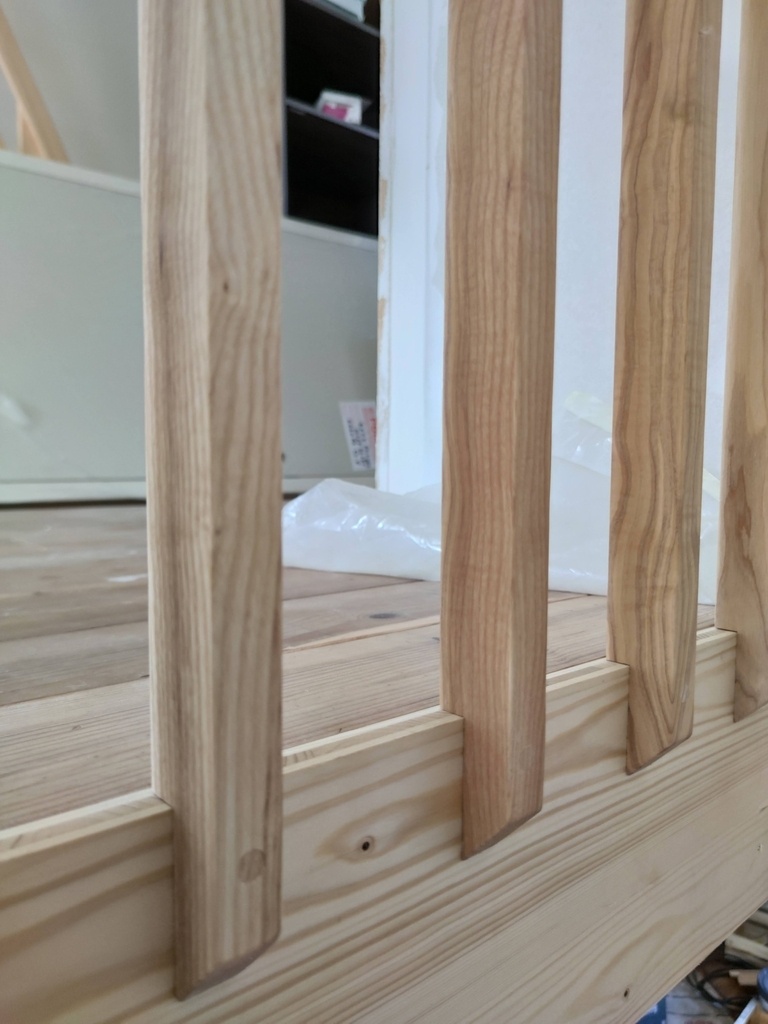

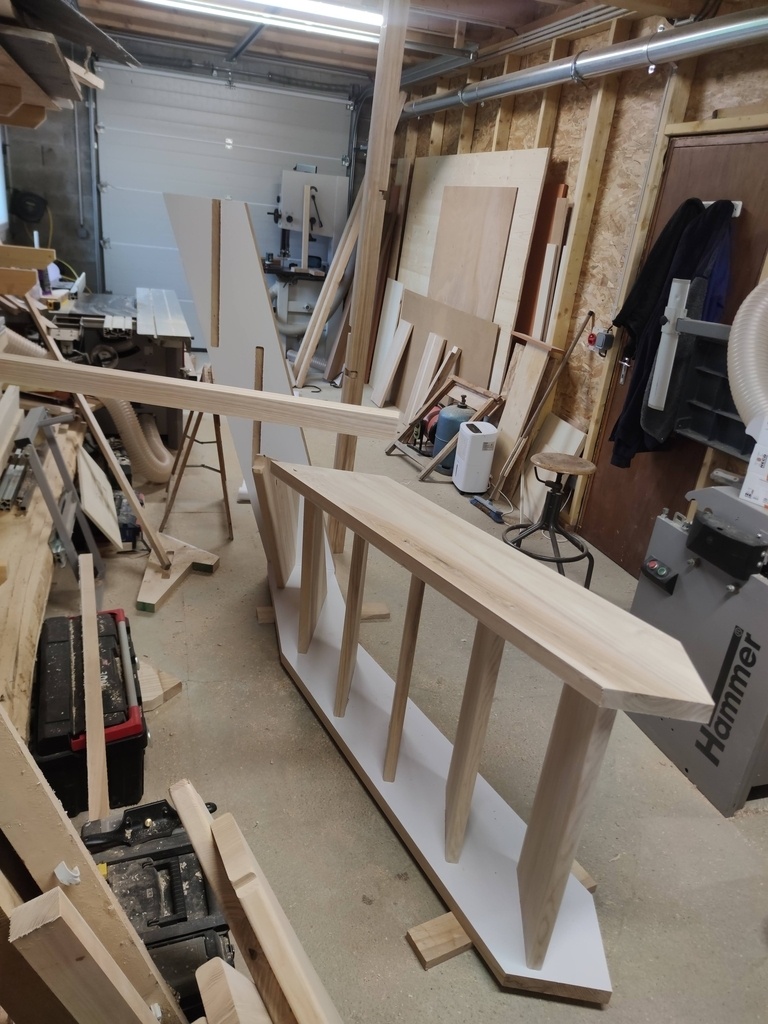

Balustres verticaux en mode "claustra". Section 25mmx42mm Ca m'a prit plus longtemps que prévu, il y a un mélange de domino et de vis avec bouchons. Tout à été taillé sur le chantier, en mesurant les cotes une a une sur sketchup. La rigidité est très correcte.
L'ensemble est huilé au RMC Oil+2C white 5%.
J'ai été assisté par Christophe Guillard du Bois des Huiles (73) qui fait de l'assistance à la conception d'escalier, et qui m'a imprimé les épures. Merci beaucoup à lui de partager son savoir pour que les futures générations puissent prendre le relais. J'invite fortement les amateurs avertis ou pros qui ne font pas encore d'escaliers à le contacter si vous voulez vous lancer.
Grace à ses services j'ai pu signer 4 autres escalier balancés, le tout en arrivant à dormir le soir, et ça c'est une révolution !
Publications associées
Licence
Discussions
Merci pour le partage de la méthode. Beau travail. Bravo
Je sais que la tendance est aux lignes droites mais j'ai encore beaucoup de mal avec les limons en lignes brisées. Je trouve qu'un limon cintré qui suit un beau balancement est plus agréable à l'œil. Mis à part cette appréciation toute personnelle c'est du bon travail
Je suis assez d'accord avec toi. Ici le choix de la ligne brisé était lié au fait d'avoir un ensemble cohérent avec les balustres verticaux, et de ne pas avoir des arasement courbes. Ceci étant dit je réalise que faire un arasement droit sur une si petite section ne devrait pas poser de problème. Il faut juste changer l'angle a chaque coupe ...
aubouleau pour cette largeur d'arasement ça passe bien en droit
Beau travail. Une remarque pratique cependant : les personnes âgées qui emprunteront cet escalier vont regretter l'absence de rampe, surtout au départ ! Un escalier doit avant tout être fonctionnel et confortable.
L'escalier est au r+1, et pour y acceder il faut monter un autre escalier bien moins agréable, qui limite de toute façon l'accès aux personnes âgées :)
Et puis rien n'empêche de rajouter des montants quand les clients se feront vieux et qu'ils auront changé l'autre escalier :)
