ça fait un petit moment que je n'ai pas publié sur L'Air du bois, principalement par manque de temps. Je m'y remets pour partager quelques déconfitures

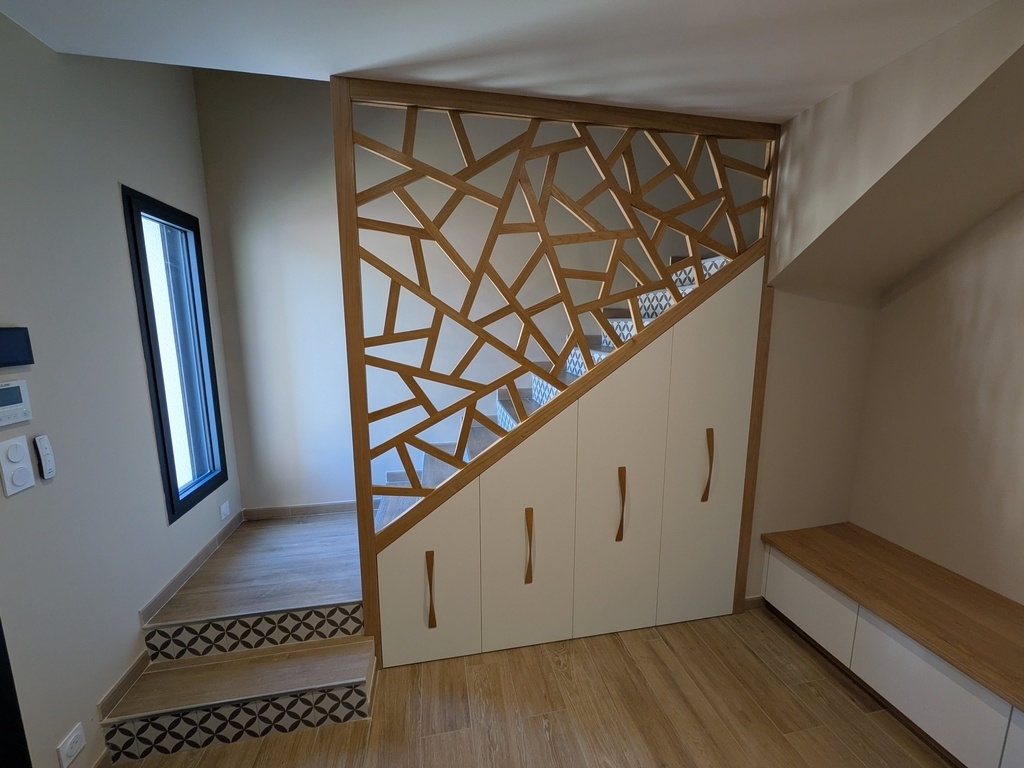

Voici un projet que j'ai réalisé l'an passé. Le rendu est assez sympa avec des parties en chêne et le reste en blanc mat (Perfect Sense de Egger). L'ensemble des découpes de panneaux mélaminés, placages de chant et assemblages sur les panneaux ont été réalisés par ENOVA (M&2A) à Bollène car je ne suis pas équipée pour cela à l'atelier.

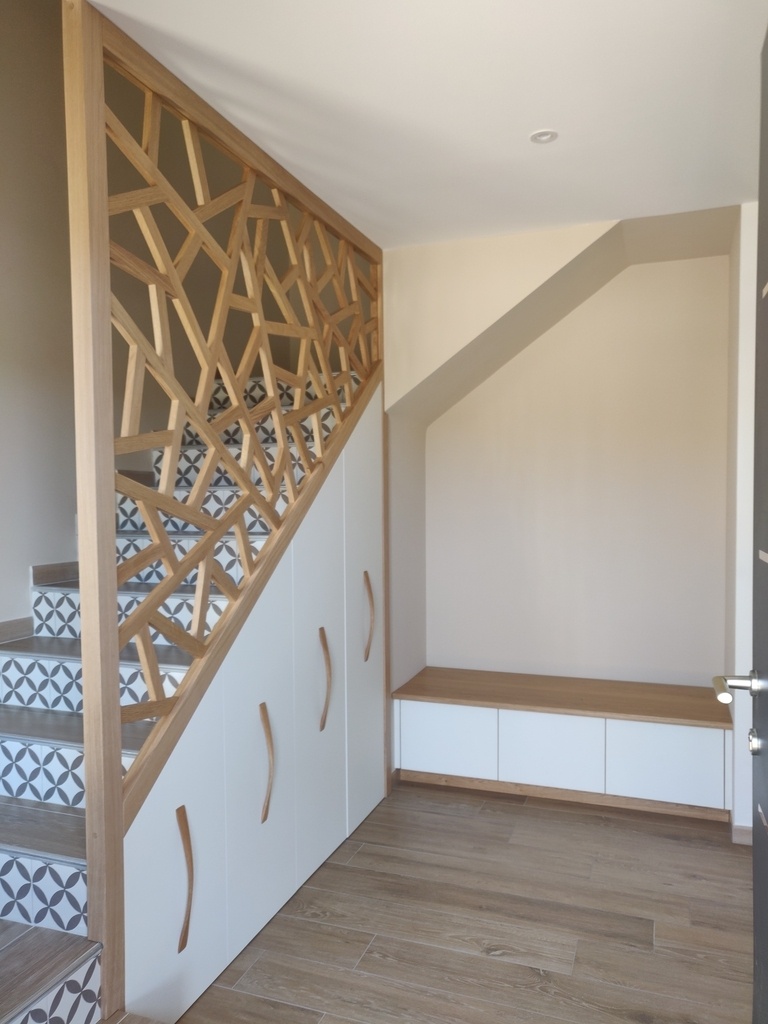

J'ai réalisé le garde-corps, des rangements sous l'escalier coulissants, et une banquette avec trois tiroirs en push-to-open. Les rangements sous l'escalier servent à mettre des chaussures, ils sont en mélaminé et relativement lourds pour les deux plus grands. Les poignées (que je trouve très chouettes) ont été achetées directement par les clients sur un site anglais.

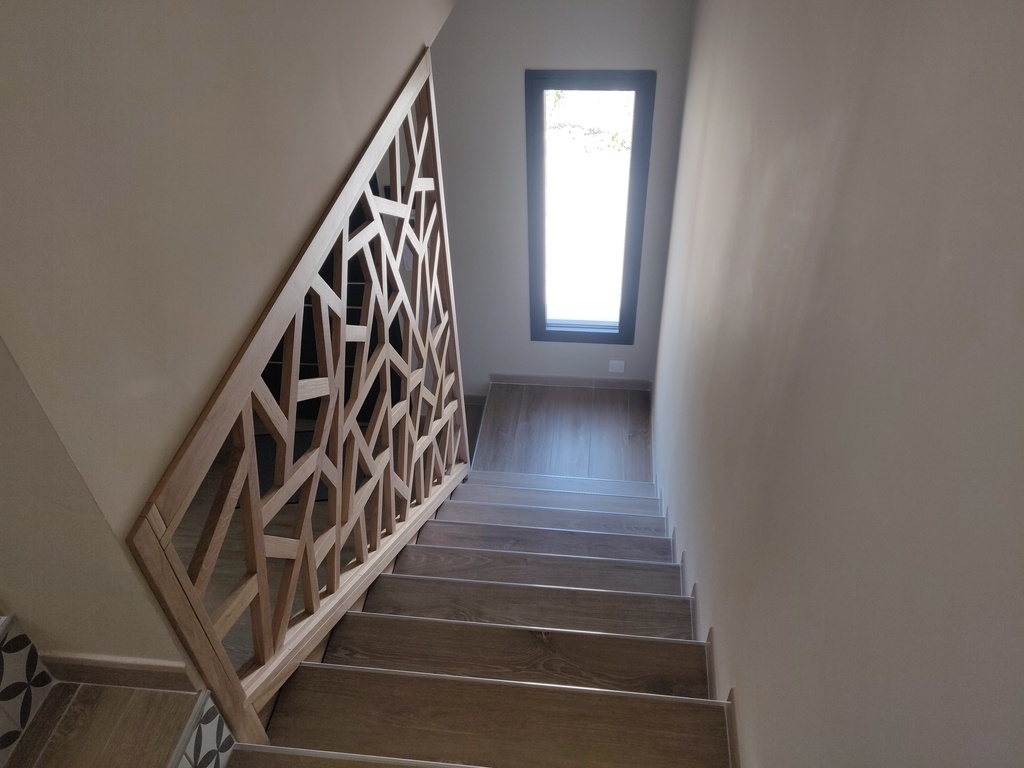

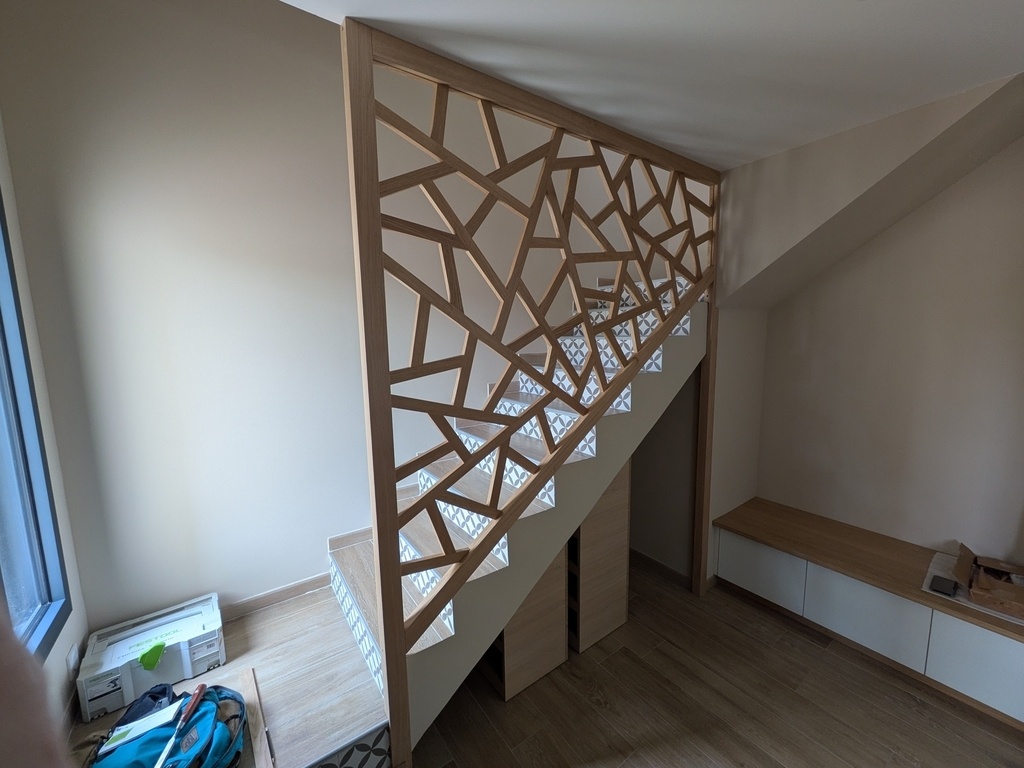

Pour le garde corps, il y a une structure fixée aux murs et au plafond et le panneau central amovible, maintenu avec des parecloses. La pose du garde corps a demandé beaucoup d'ajustements sur place pour "coller" à la géométrie des murs. Pour fermer le côté des marches, j'ai utilisé un contre-plaqué de 5 mm, plaqué chêne qui couvre entièrement le béton. Il est collé au mur et vient en rainure sous le garde-corps.
J'ai tracé une épure qui m'a servi à réaliser le panneau central. J'ai ajusté les morceaux petit à petit que j'ai collés par groupe de 5-6. Ils sont assemblés par domino. Sur les groupes collés, j'ai ensuite redécoupé les côtés à la scie plongeante avec rail pour que ça vienne s'ajuster au cadre ou au groupe voisin.

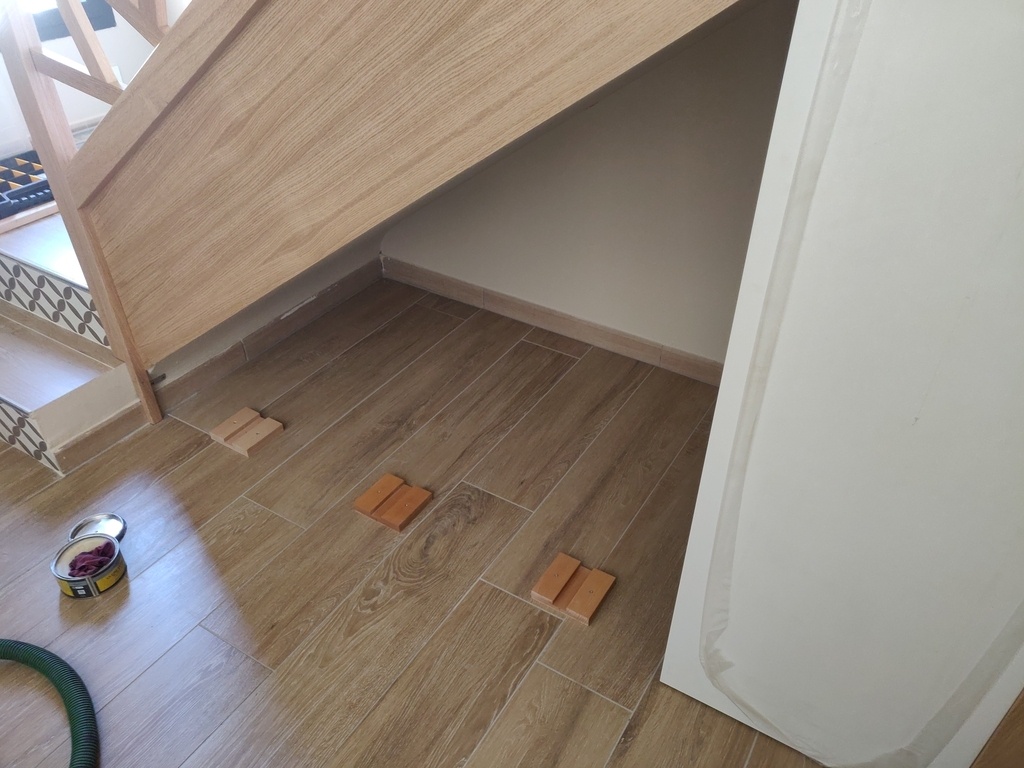

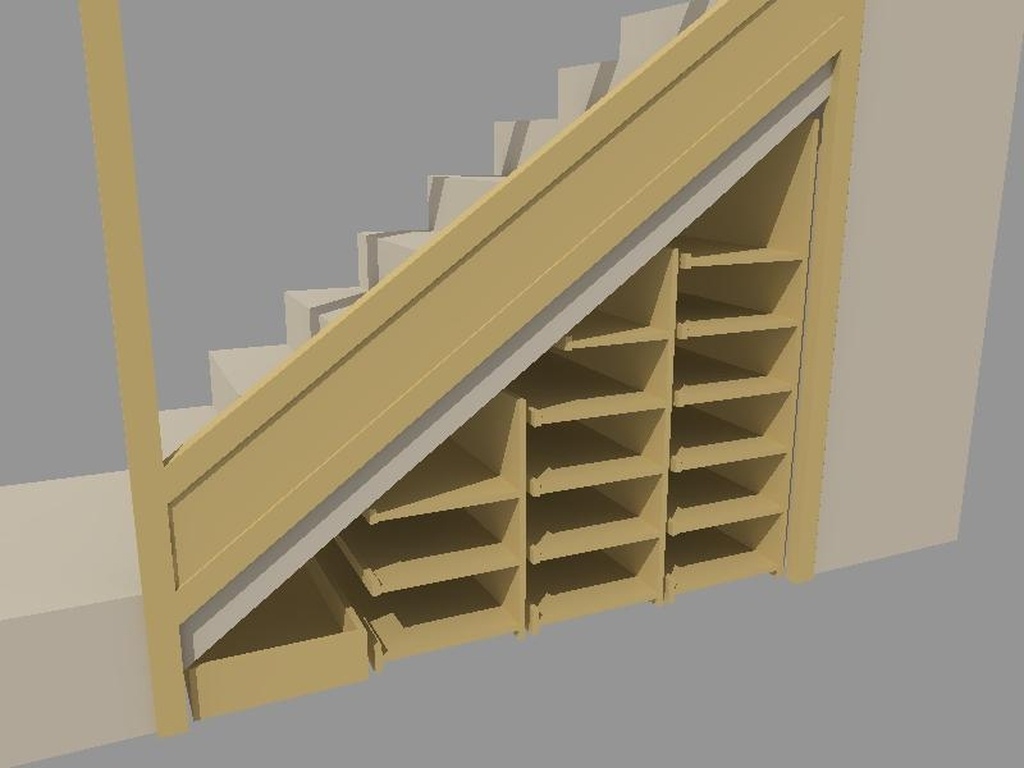

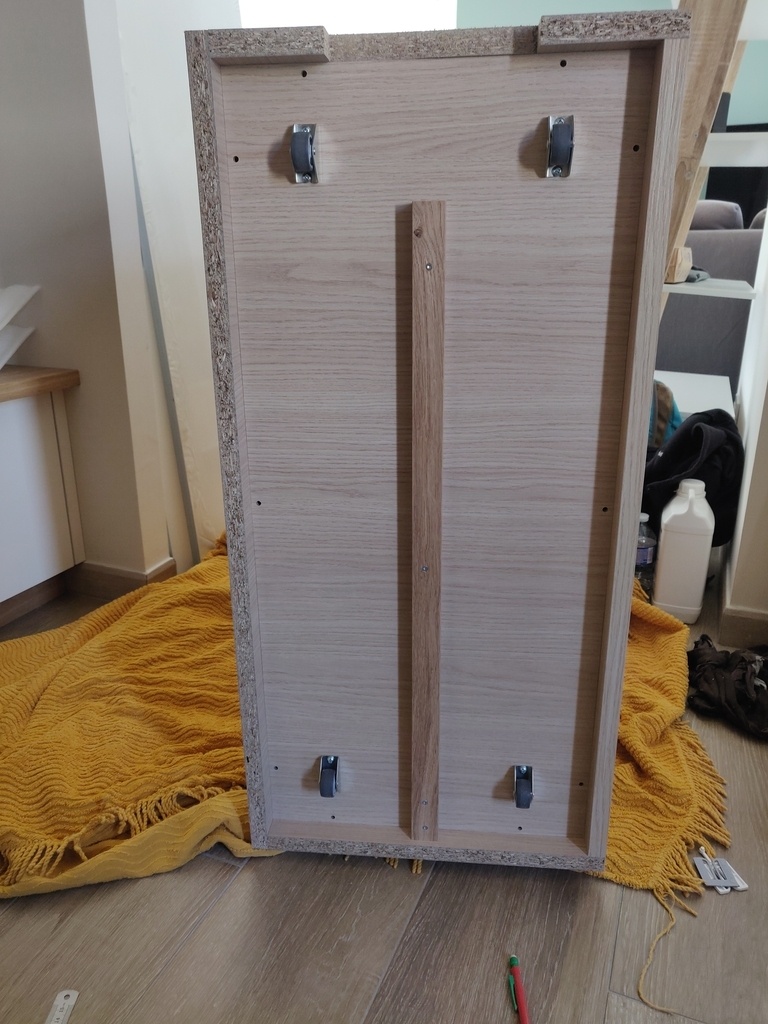

J'ai rencontré un problème important sur l'aménagement sous l'escalier. Initialement, les rangements ont été faits sur roulettes avec un système de guidage au sol. Mais les deux derniers rangements nécessitaient un effort trop important à l'ouverture pour mes clients, en raison de leur poids. Les compartiments à chaussures sont en mélaminé (agglo) avec un côté plein, un avant plein et un arrière plein aussi, plus une façade rapportée. On était sur 50 kg pour le troisième rangement et 60 kg pour le dernier sans les façades.
Par ailleurs, en raison des irrégularités du carrelage au sol, le système avec roulettes et guidage n'était pas parfait pour assurer un bon positionnement de la façade à la fermeture (jeux non réguliers)...
Bref ma conception n'était pas une grande réussite.

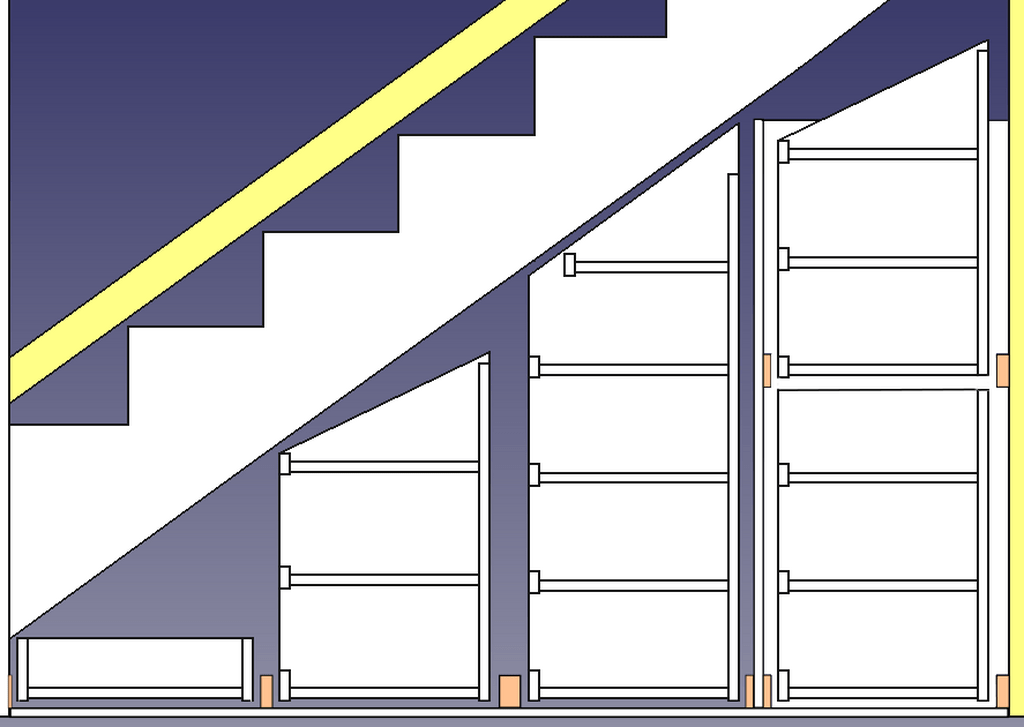

J'ai donc modifié l'ensemble pour tout mettre sur coulisses en allégeant au maximum les deux derniers rangements (diminution de la profondeur, modification des côtés droits). Le plus grand a été séparé en deux à l'intérieur pour avoir deux coulissants au lieu d'un.
Un autre inconvénient était mon jeu faible entre le bas des façades et le sol (5-6mm). Donc lorsque le tout s'est retrouvé sur coulisses, les façades frottaient le sol pour les deux compartiments les plus lourds. J'ai donc remis deux petites roulettes à l'avant des rangements pour reprendre le poids lorsqu'on les ouvre en grand.
Si je devais le refaire entièrement, j'opterais pour un système de portes et des caissons intérieurs avec plus de coulisses pour les rangements à chaussures. J'ajouterais un socle en bas pour ne pas avoir les façades aussi proche du sol.
Pas de souci particulier pour la banquette qui est assez simple.
Un chantier qui s'est étalé dans le temps... Mais qui au final est plutôt sympa. Merci à Enova (M&2A) pour leur travail de qualité sur les panneaux. Et merci à L’atelier du tulipier et mon mari pour leur aide lors des différentes phases d'installation
Publications associées
Licence
Discussions
Belle réalisation.
J'aime beaucoup le claustra.
Et merci pour les retours et détails du montage, c'est toujours bienvenu ;)
Romain
Merci, c'est toujours bien de pouvoir partager. Je n'ai pas pris de photos lors de l'assemblage du claustra, c'est dommage... une prochaine fois.
Superbe !
Merci de partager aussi les déconvenues
Merci, surtout si ça peut éviter à quelqu'un de faire les mêmes erreurs
je trouve très chouette le jeu entre le claustra et les céramiques des contre-marches, avec la fenêtre qui éclaire c'est très dynamique, bravo
Merci
Merci pour les retours des difficultes, cest precieux!
En caisson interieur, je trouve que le CP peuplier est un tres bon compromis poids epaisseur résistance, en 15 ou 18mm pour les caissons, 12mm pour les cotes de tiroirs, 8mm pour les fond...
L'ensemble est tres harmonieux cest magnifique.
Le claustra tu l'as dessiné morceaux par morceaux sur sketchup? Ou autre ?
Merci !
J'avais proposé à mes clients de faire les rangements en cp pour gagner en poids. Ils ont préféré le mélaminé imitation chêne pour le rendu et la facilité de nettoyage. J'aurais préféré du cp
Pour le claustra, je ne me suis pas embêtée à faire un plan numérique. J'ai fait un croquis à la main où j'ai fait attention à ne pas avoir d'espace trop grand entre morceau pour ne pas qu'un jeune enfant puisse passer. J'ai essayé de créer des zones pour faciliter le collage et la découpe.
J'ai ensuite tout dessiné à l'échelle 1 pour m'en servir lors de la fabrication.
Bonjour
Petite question comment est assemblé le claustra ? Domino tourillon mi-bois ?
Excellent travail
Bonsoir, j' ai mis des dominos sur chaque assemblage où c'était possible.
magnifique
pour ton soucis de roulette, tu pourrais, si tu as un autre projet du genre, utiliser une coulisse de type "meuble à pharmacie"
Ce style par exemple : fulterer.com/e...775a-ecd?v=3645
Mais alors, j'en conviens, la structure fait perdre pas mal de place
Merci !
Le choix initial des roulettes permettait de réduire les coûts pour les clients...
Au final, il a fallu racheter des coulisses et du panneau
Je connaissais pas le type de coulisses que tu as partagé. Ça à l'air costaud, le seul inconvénient semble être la coulisse haute qui aurait été difficile à installer en pente.
Effectivement c'est pourquoi tu aurais perdu pas mal de place au final.
Sinon, il y a des coulisses à billes standard de so-tech mais il aurait fallut avoir des parois verticales
so-tech.eu/dra...von-junker.html
Bref il n'y a pas de miracle, toujours des concessions à faire
Magnifique, j'adore le claustra. L'alliance de la couleur chêne et du blanc est très classe. Pas évident le calcul des angles pour assembler les liteaux à l'intérieur !? Une combine pour le faire sans trop se prendre la tête ?
Merci
En y allant petit à petit avec la fausse équerre, le plan à l'échelle 1 et la scie à onglet, ça se fait. Il faut accepter les petits décalages par rapport au plan.
Une fois qu'une portion est collée, une découpe droite à la scie plongeante avec un rail permet de pouvoir aligner le tout pour coller avec la portion suivante ou le cadre.
Et bien bravo. Ça me donne très envie. Je dois en faire un dans peu de temps pour remplacer une cloison le long d’un escalier pour lui donner de la lumière. Excellente exemple. Merci !
ça demande du temps, mais c'est vrai que ça reste assez lumineux et avec les domino, c'est costaud.
Bonjour, juste pour vous féliciter pour ce trés beau projet réalisé. Concernant le claustra vous avez emboité chaques morceaux ou bien "portion" par "portion" s'il vous plait ? et combien de temps de travail avez-vous passé pour ce claustra ? En vous remerciant par avance et à nouveau compliments.
Merci
Chaque morceau a un domino et est collé. Pour faciliter le collage et le serrage lors du collage, j'ai travaillé par portion. Il faut pouvoir poser les serre-joints efficacement et ce n'est pas toujours évident avec les angles. Cela m'a aussi permis d'ajuster les découpes des portions après collage pour les coller entre elles et avec le cadre.
On ne peut pas coller trop de morceaux d'un coup, ça crée trop de décalage et ça sèche trop vite.
En terme de temps de travail, c'est long surtout pour les phases de collage à la colle lente, puis le ponçage et le vernis... je n'ai pas compté les heures passées désolé.
