JfaisDestrucs

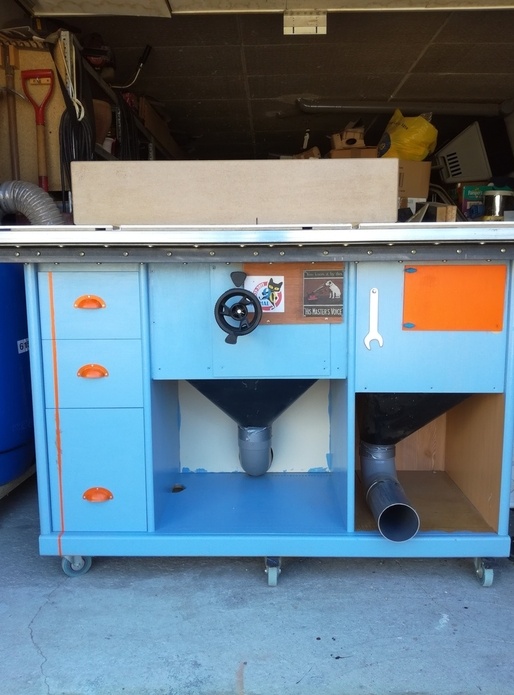

Ma table de scie-toupie-rangement


Alors ça, c'est un projet que j'ai dans la tête depuis pas mal de temps, mais qui a pris de nombreux week-end en réalisation.

Pendant de nombreuses années, ma scie sous table était basée sur un établi pliant, sous lequel était fixée une scie circulaire, pratique, mais instable, pas assez de surface de plateau, manque de précision, bref, je voulais quelque chose de mieux, mais je ne voulais pas aller au plus simple, qui aurait consisté à acheter une vraie table de scie, je voulais quelque chose qui puisse être "multifonction", table de scie, table de toupie, table d'assemblage, armoire de rangement...

C'est ainsi que je me suis lancé dans ce montage.

Le plateau que j'avais réalisé pour l'ancien établi pliant étant composé de quatre épaisseurs de médium de 10 mm collées les unes aux autres, celui-ci a servi de base, après adjonction de six roulettes.

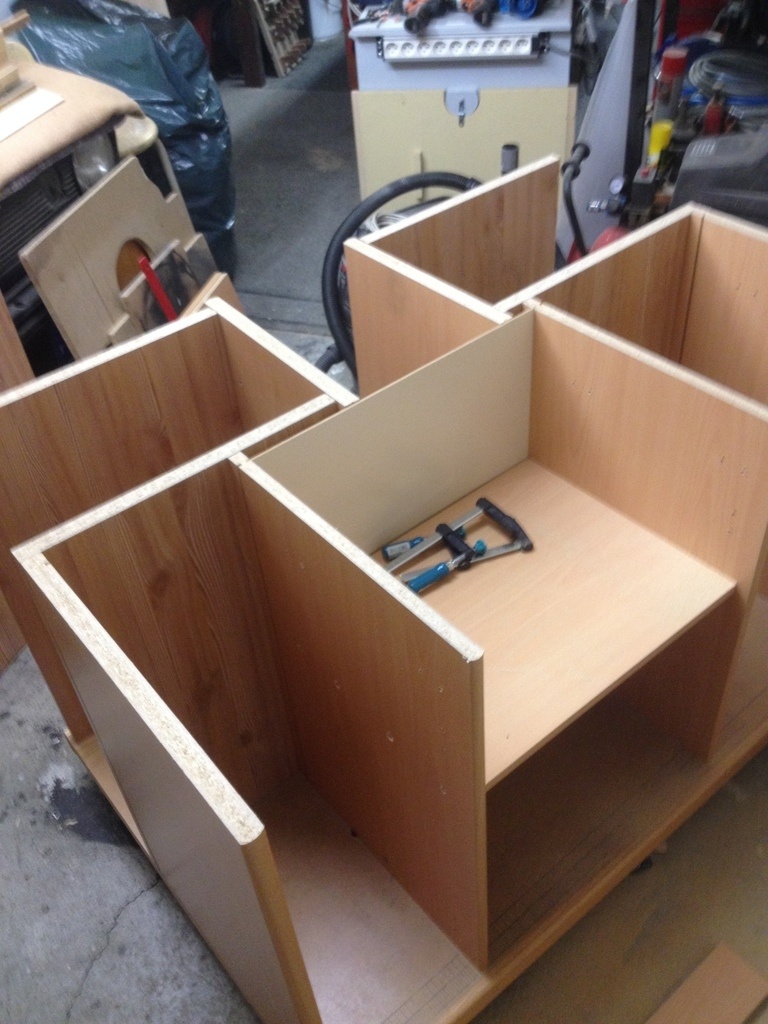

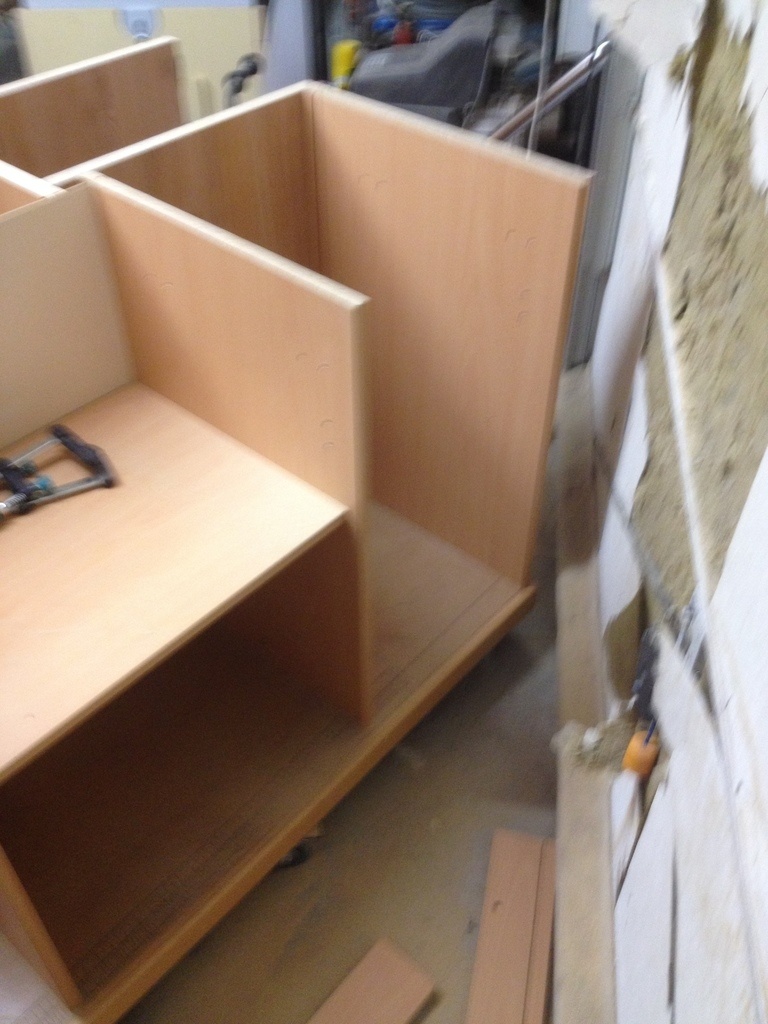

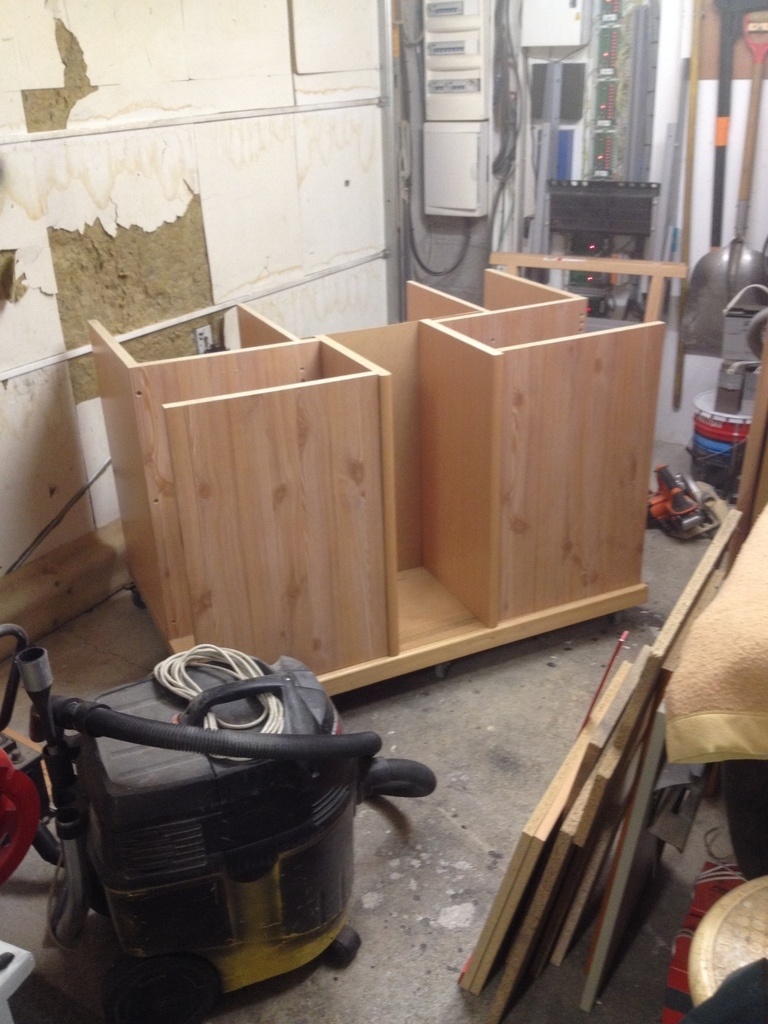

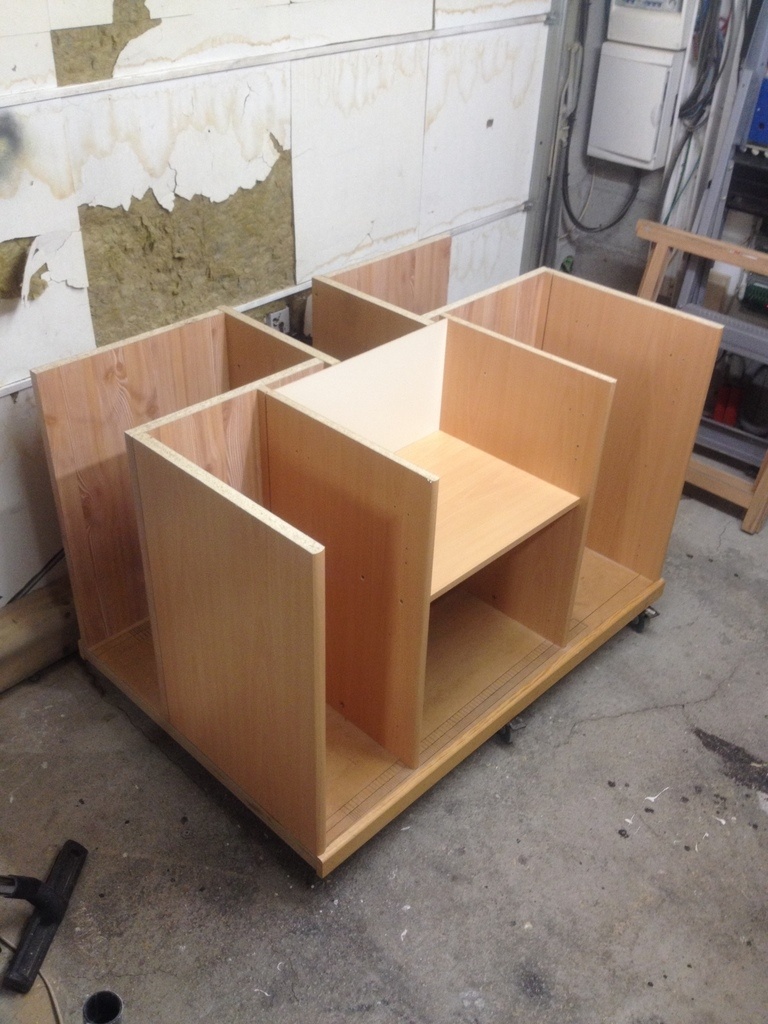

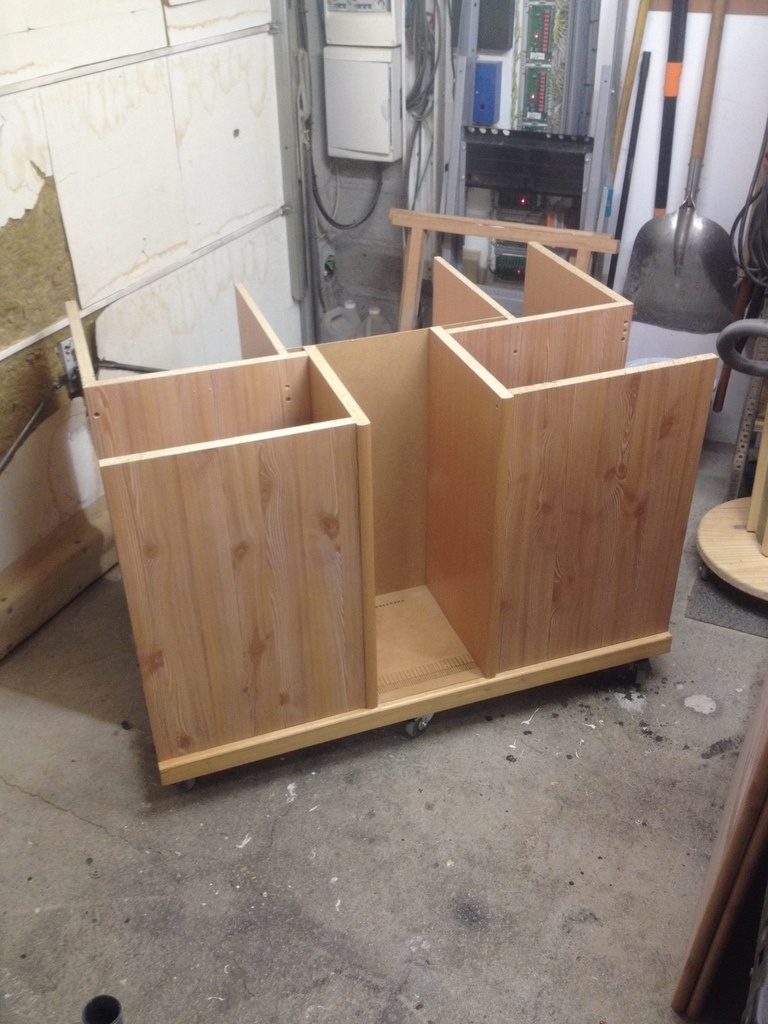

Puis, en réutilisant les panneaux d'une vieille armoire, j'ai fabriqué la structure, selon la méthode tourillons, en créant différents espaces, pour loger la scie, la toupie et des rangements.

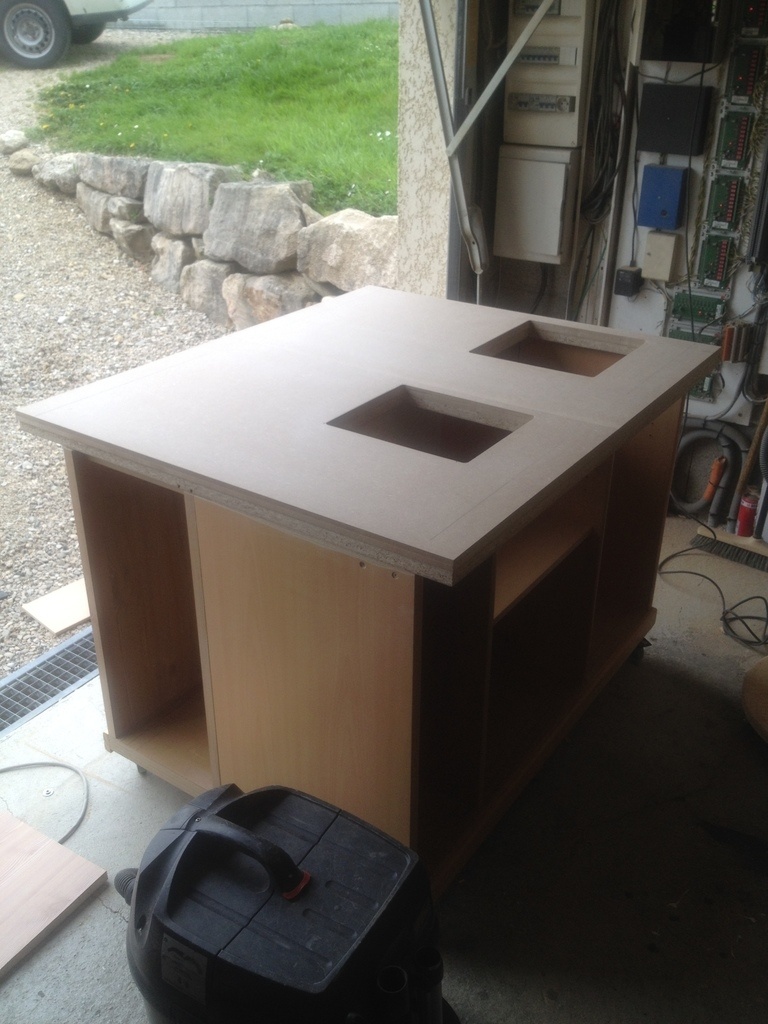

Enfin, j'ai fabriqué le nouveau plateau, la base étant un panneau de l'ancienne armoire, choisi pour sa planéité, su lequel j'ai collé, successivement, 6 épaisseurs de médium de 10, afin d'obtenir un plateau massif.

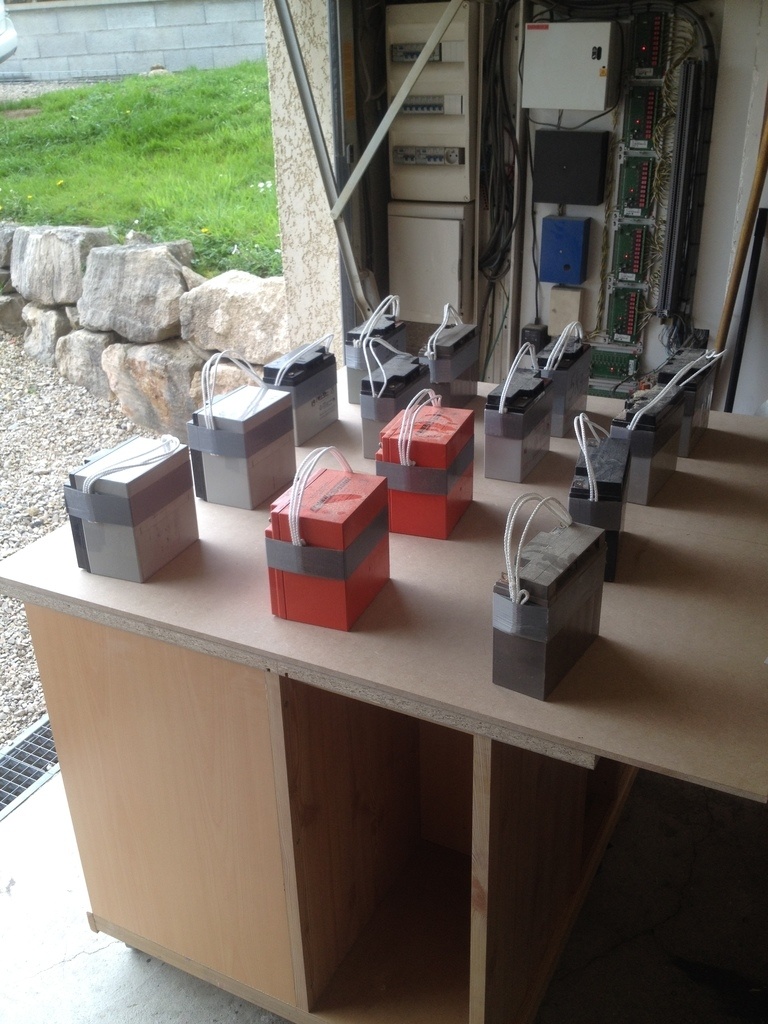

Du fait de mon job, j'ai la possibilité de récupérer facilement des batteries hors d'usage, qui me servent de presse de collage...

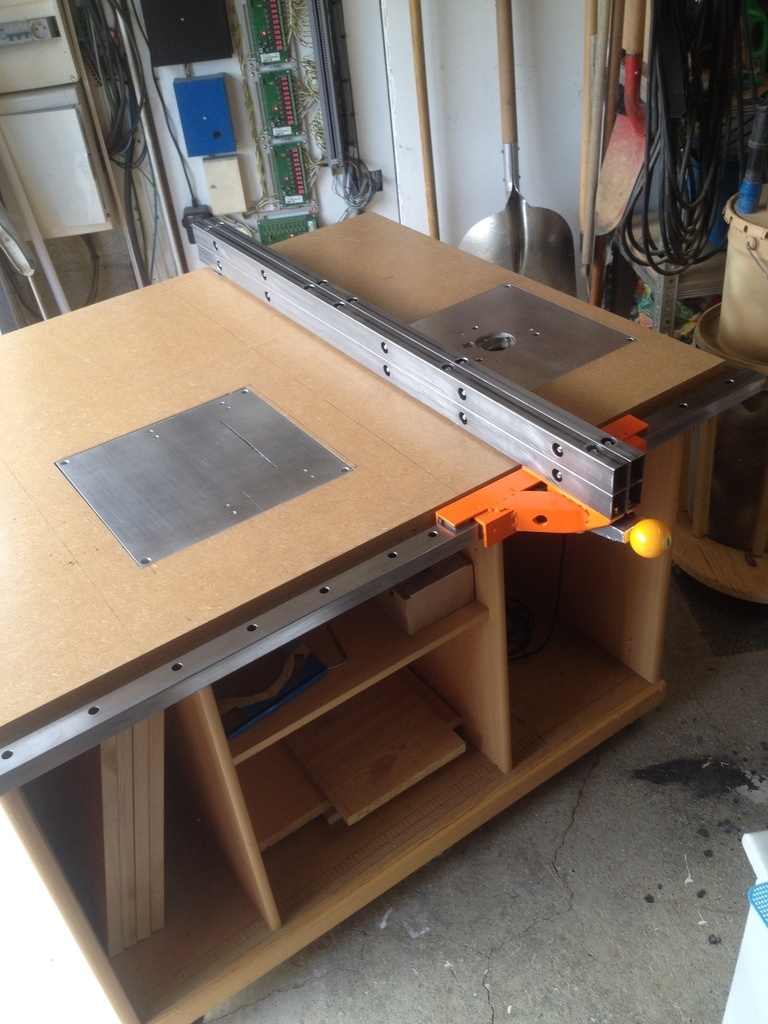

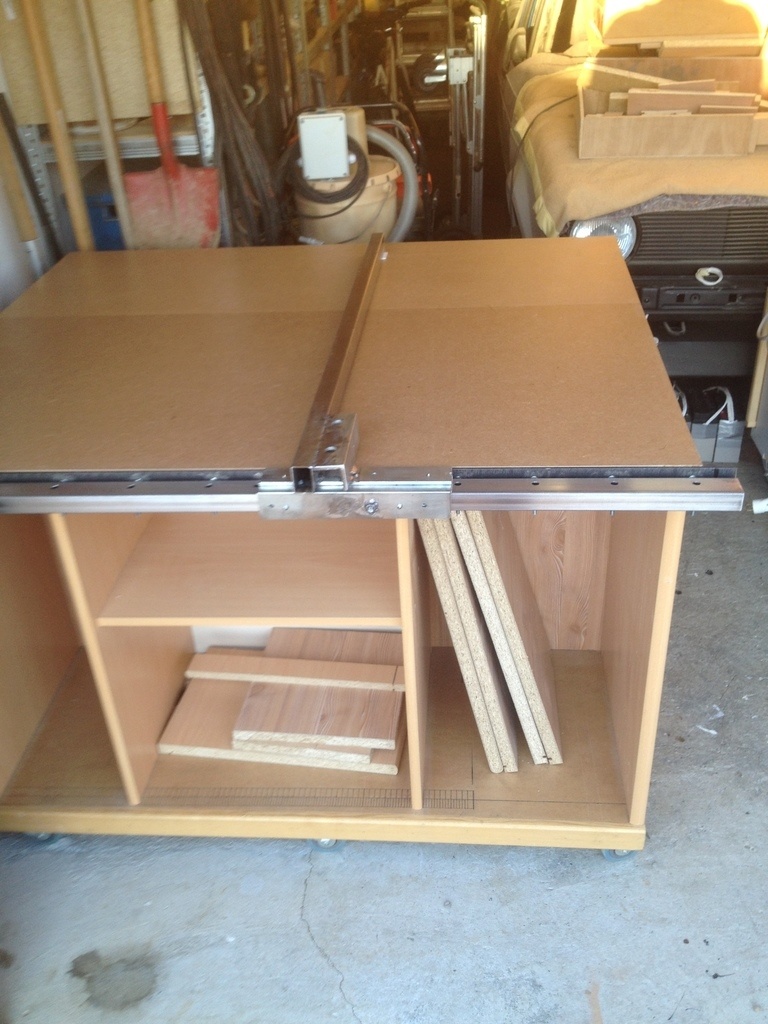

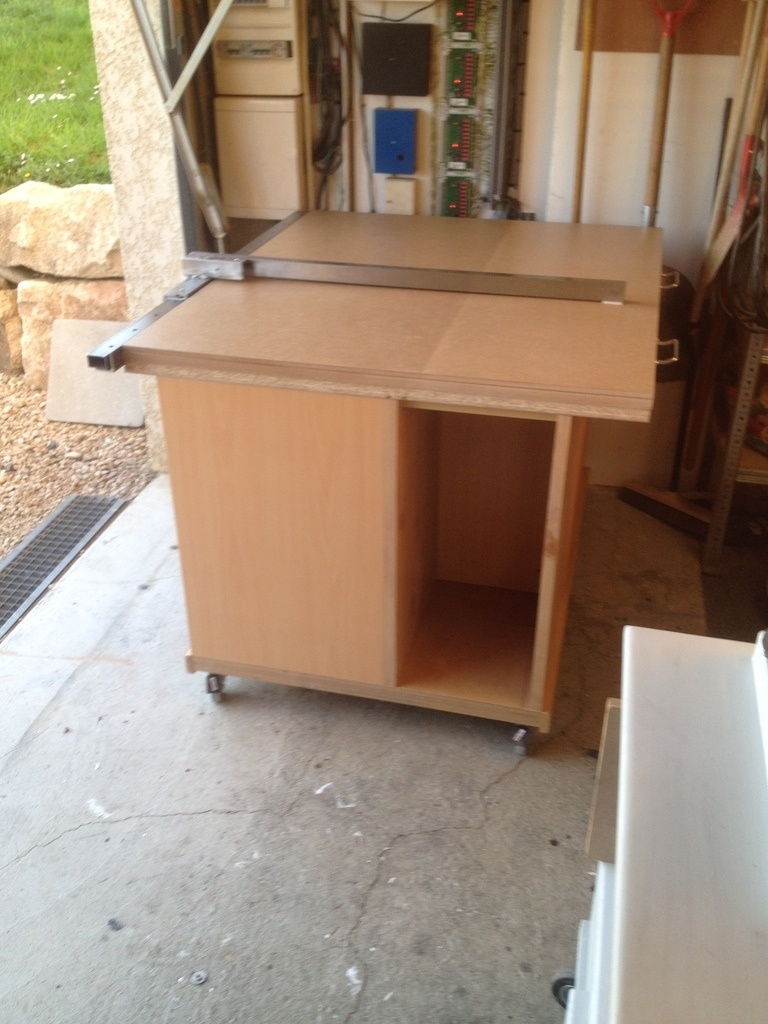

Je me suis ensuite lancé dans la fabrication d'un guide parallèle, façon "Biesemeyer", composé de cornières et de profilés métallique, achetés en GSB

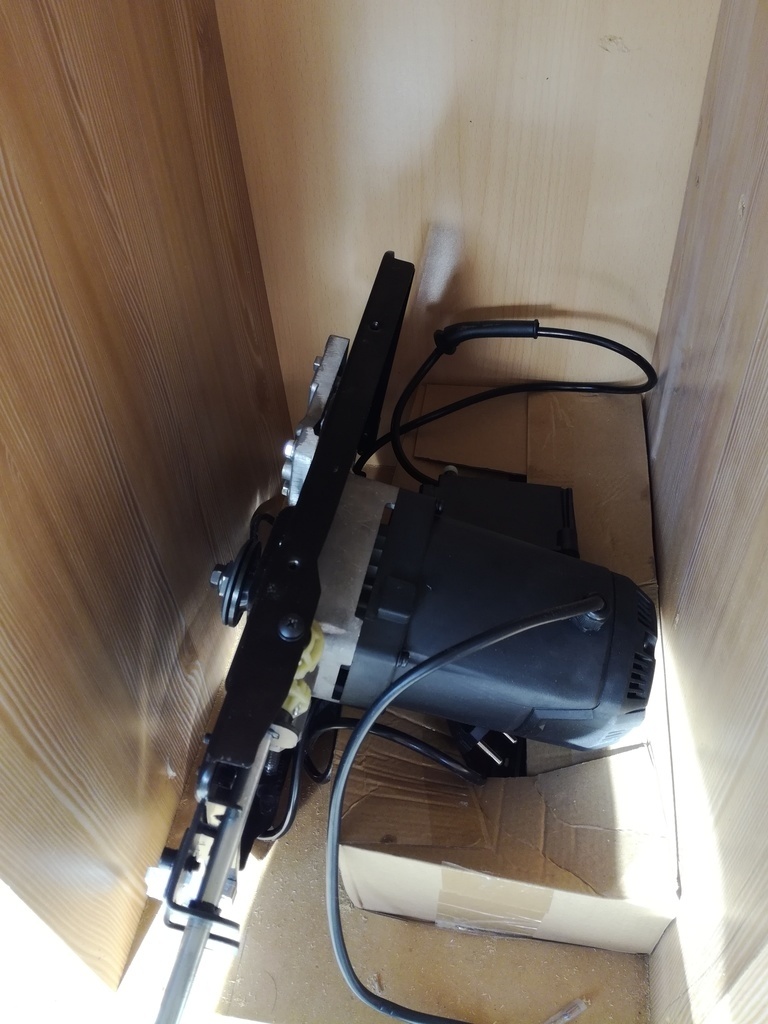

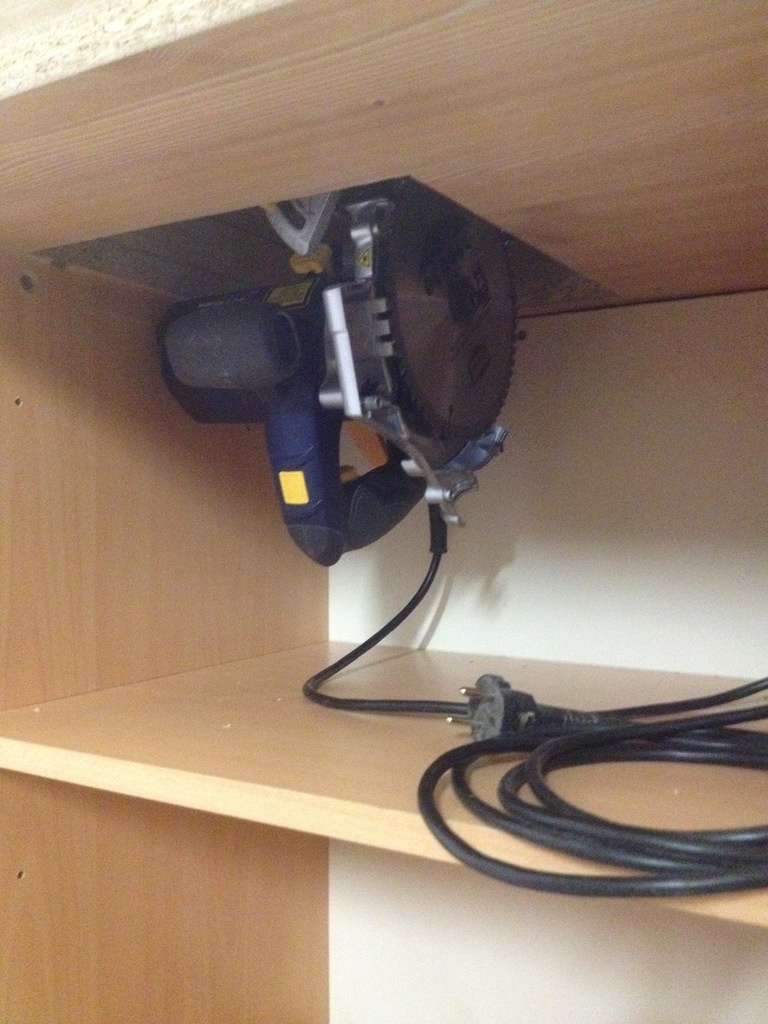

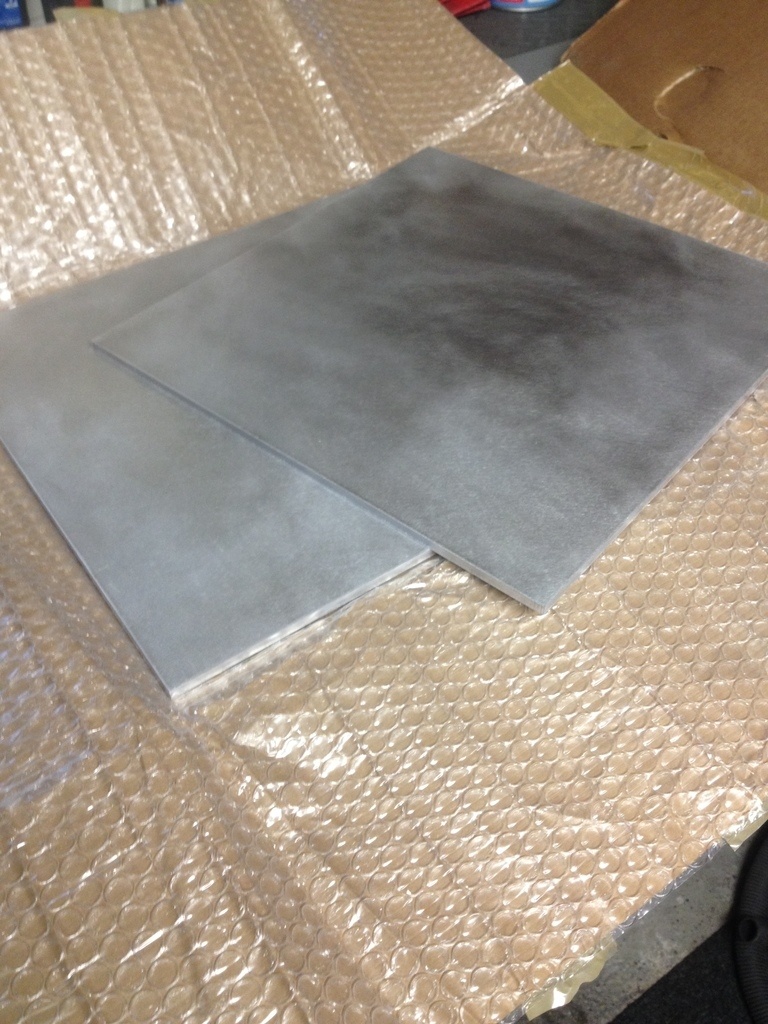

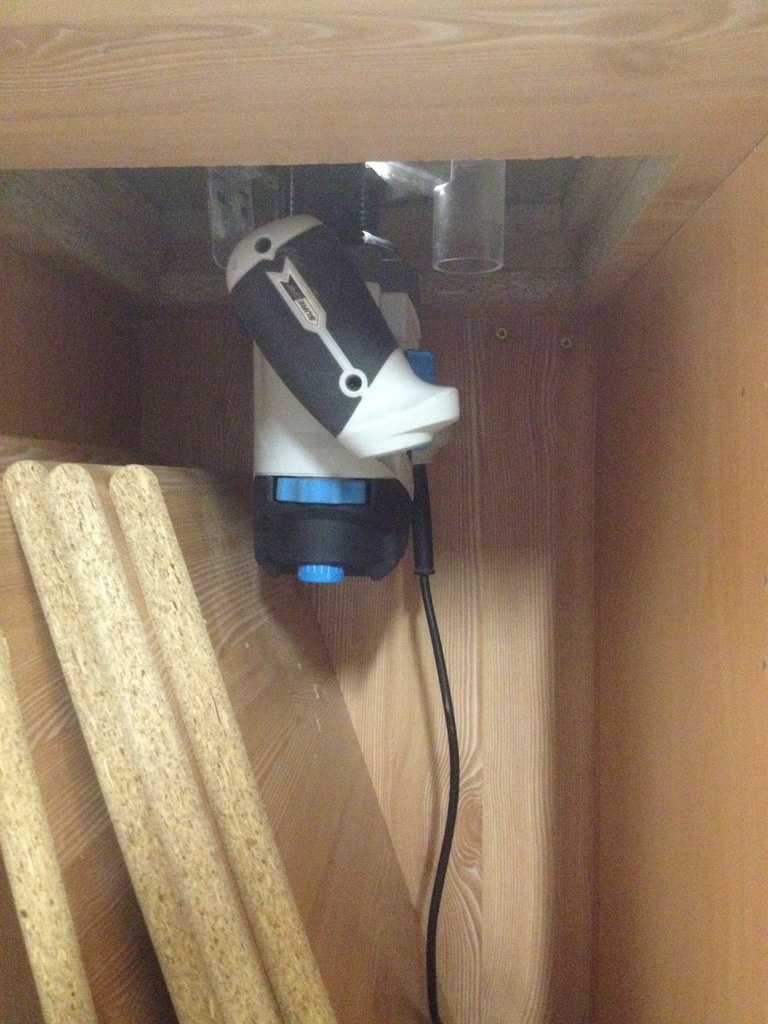

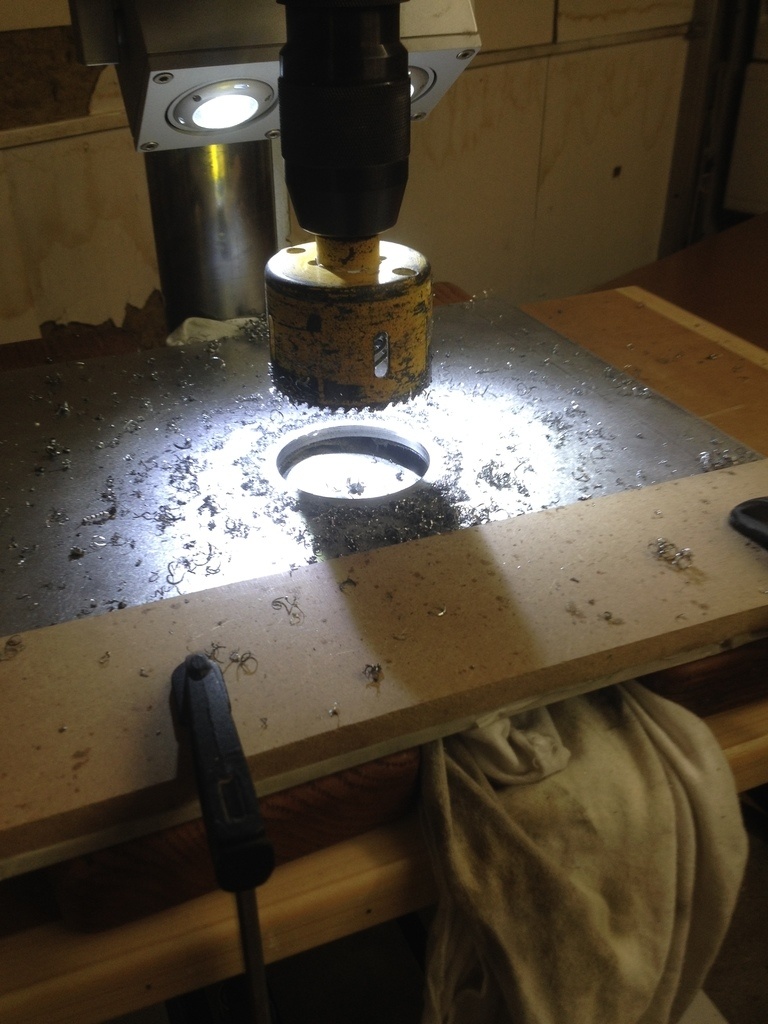

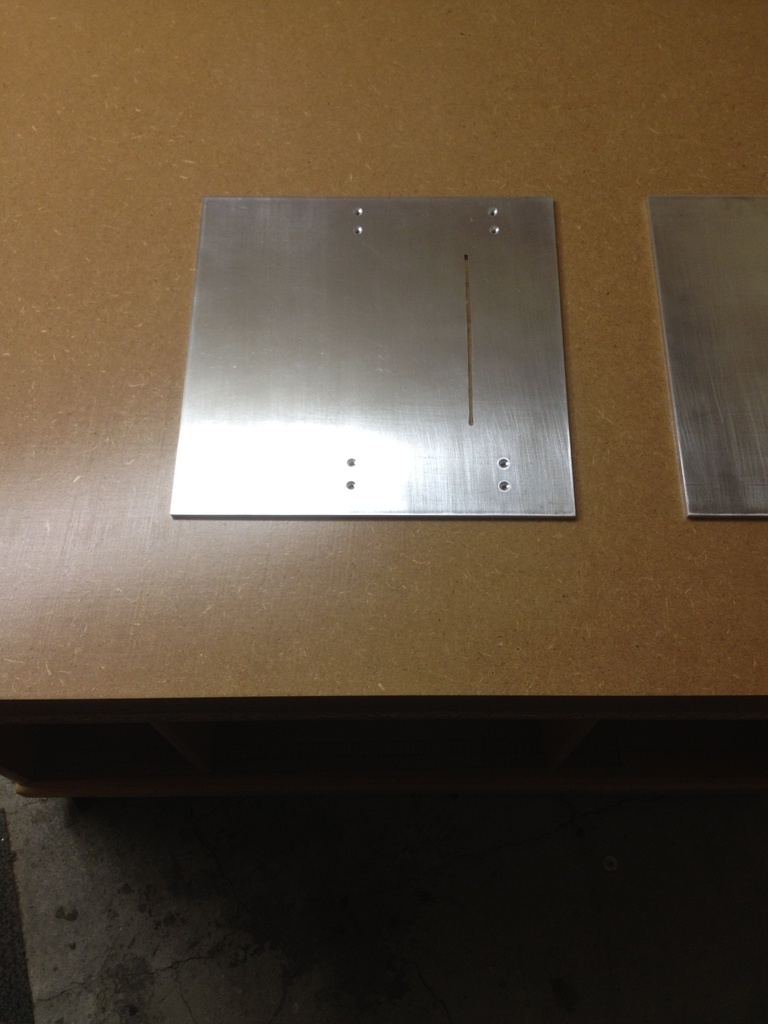

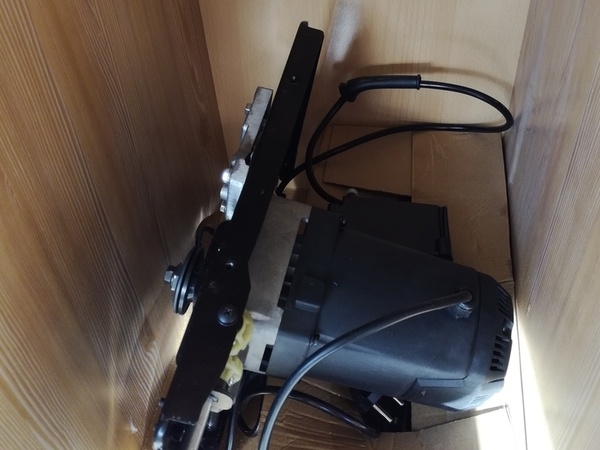

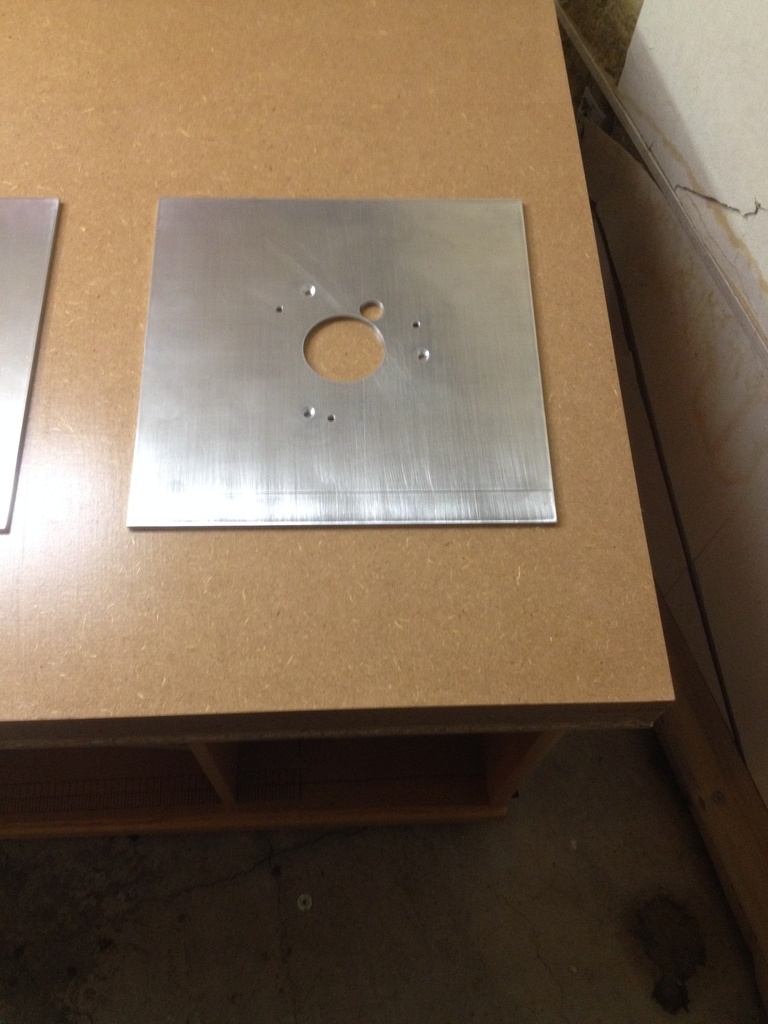

Me restait à déterminer comment mettre en place les "machines", et le plus simple que j'ai imaginé, c'est fixer chacune d'elle sous une tôle, et de fixer cette tôle sur le plateau, limitant ainsi la perte de profondeur utilisable. J'ai donc commandé des tôle d'alu de 6 mm chez John STEEL, et les ai percées pour y monter la scie et la toupie.

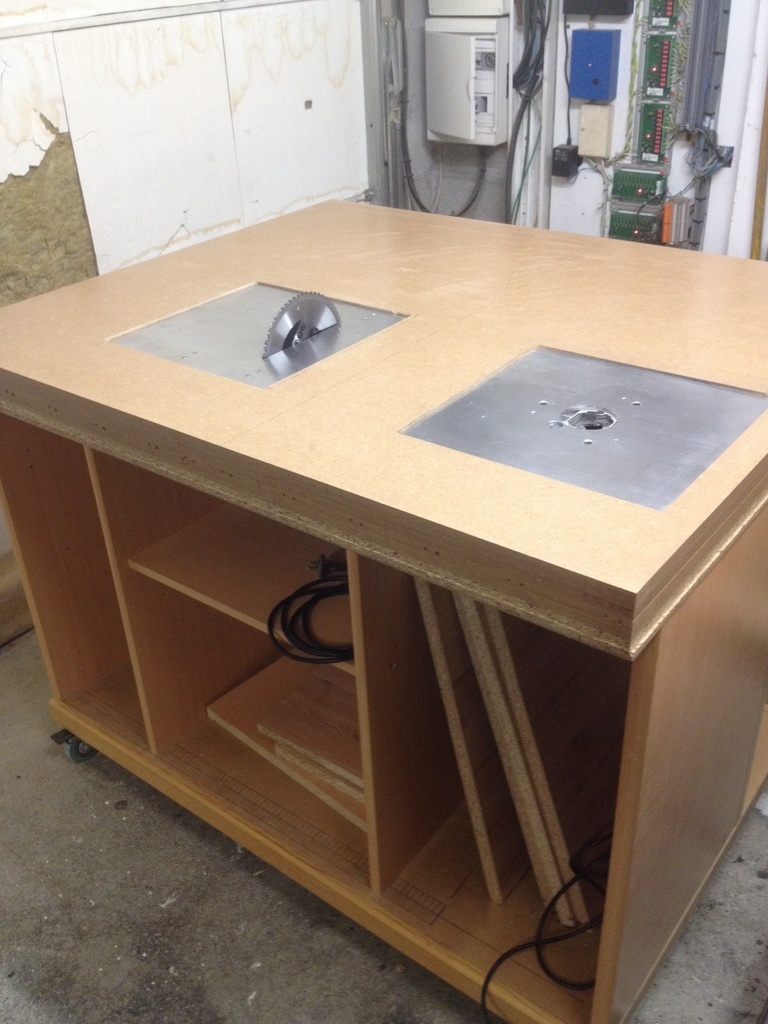

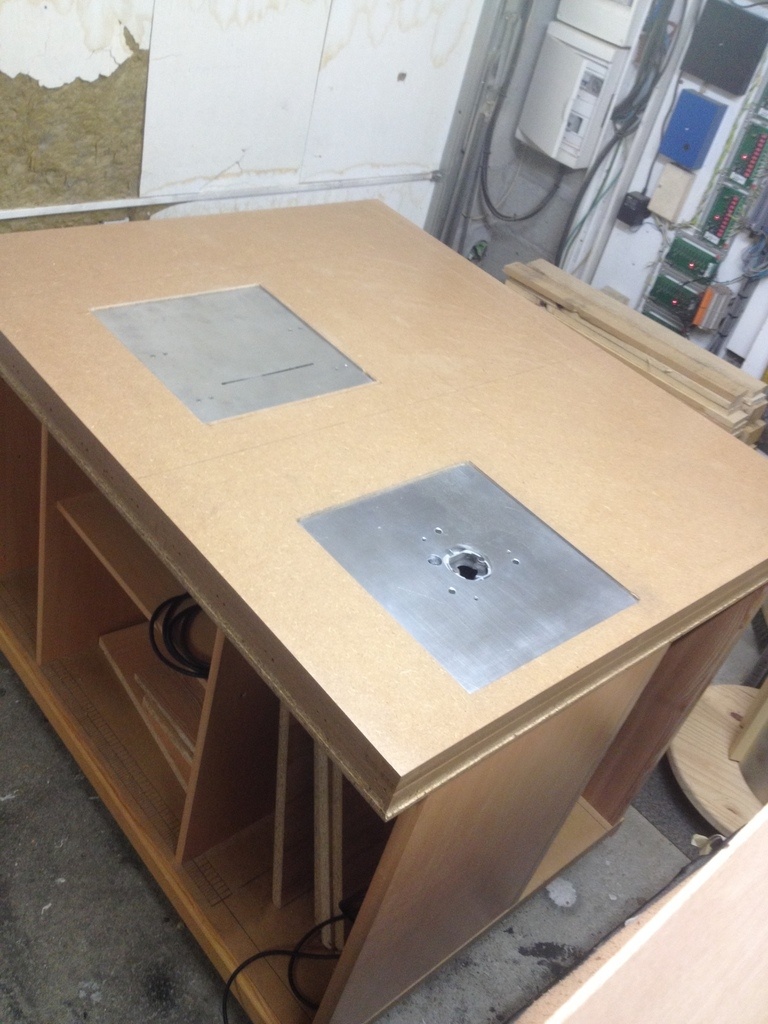

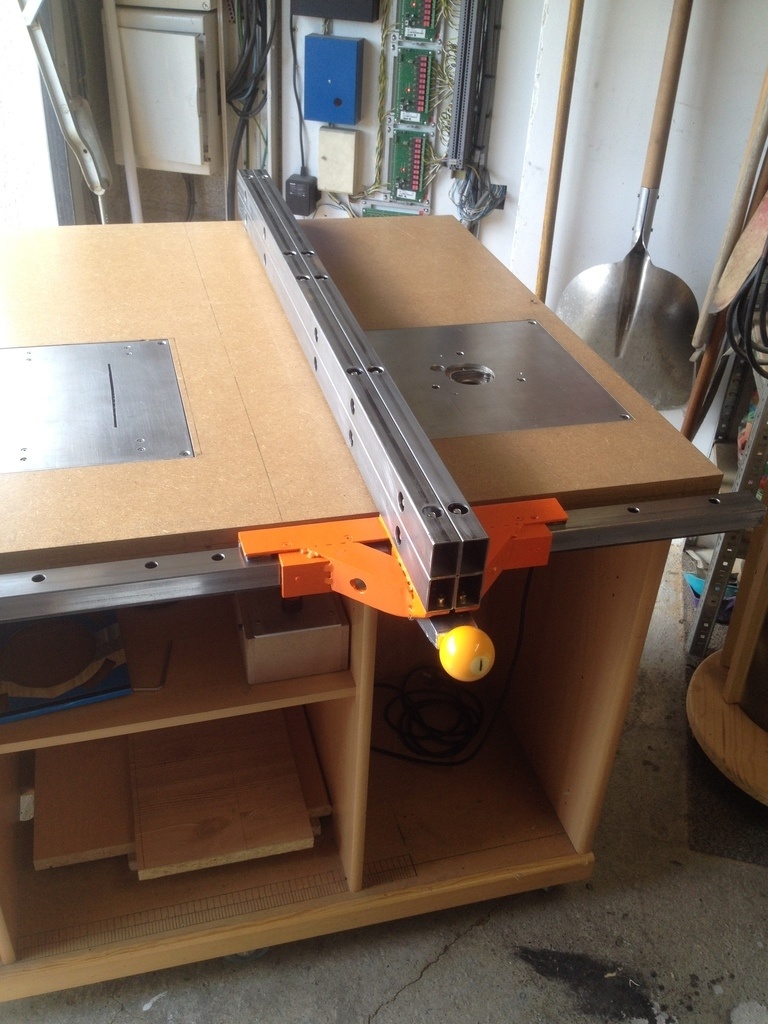

Et j'ai installé les plaques, après avoir réalisé les ouvertures dans le plateau. Les plaques sont équipés de vis pointeaux qui permettent de régler la planéité, mais à l'usage, cela n'a pas fait l'affaire.

Voici quand même à quoi cela ressemblait.

Et c'est donc presque à cela qu'à ressemblé ce "meuble" pendant près d'un an...

.... jusqu'à ce que je tombe sur çà, en fouinant sur LBC, une annonce dans laquelle une personne vendait une scie sous table d'occasion en bon état, mais pieds et cadre manquants, pour une somme dérisoire.

Cependant, pour pouvoir monter ce mécanisme, il me faut revoir la conception de mon plateau.

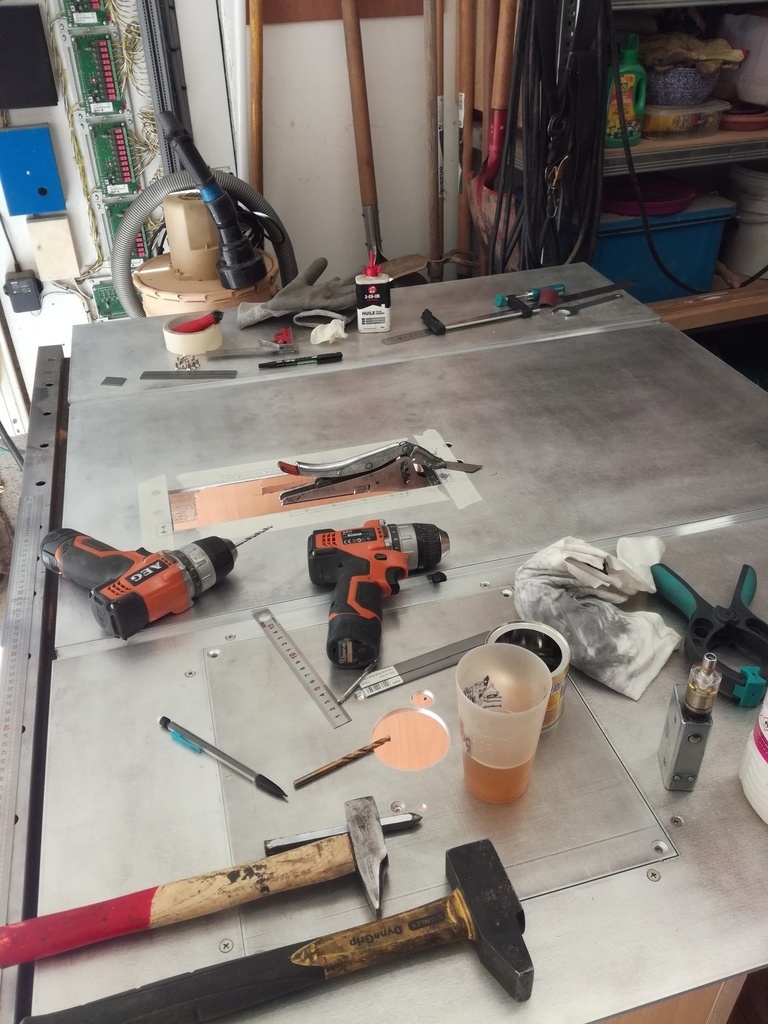

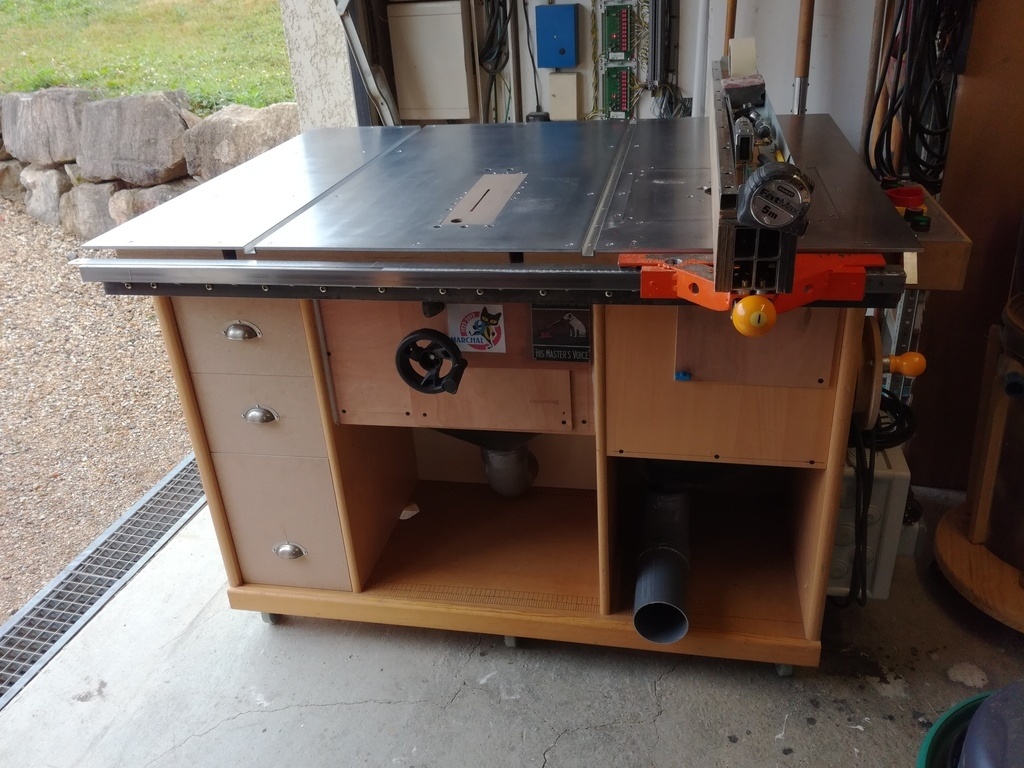

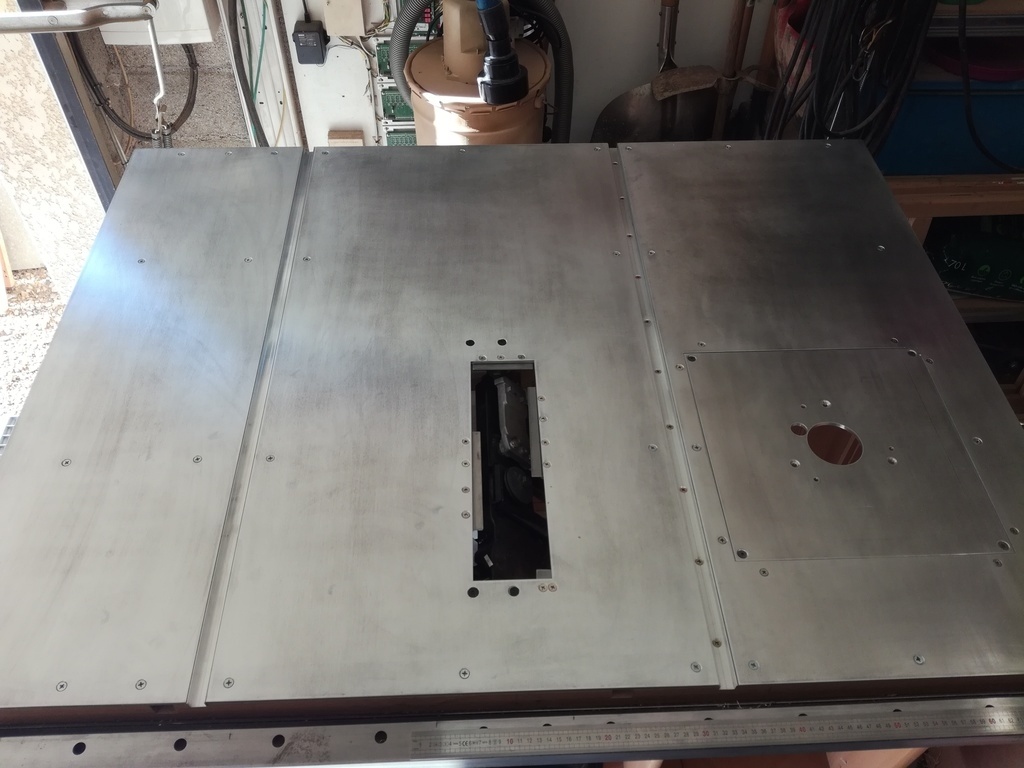

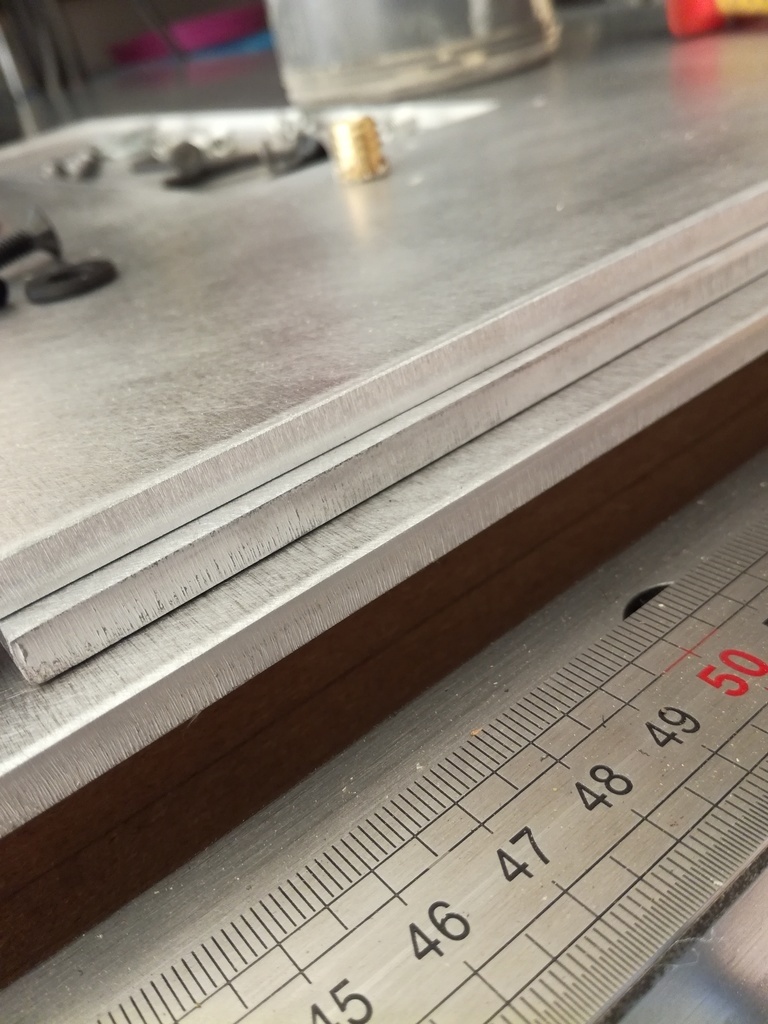

Voulant agrandir les dimensions totales de mon plateau, mais ne voulant pas rajouter trop d'épaisseur, j'opte pour un plateau alu, et afin de pouvoir insérer des glissières, je le commande en trois parties, dans lesquelles je fais faire les découpes dont j'ai besoin, afin de monter le mécanisme de la nouvelle scie, et conserver la plaque sur laquelle est montée la toupie...

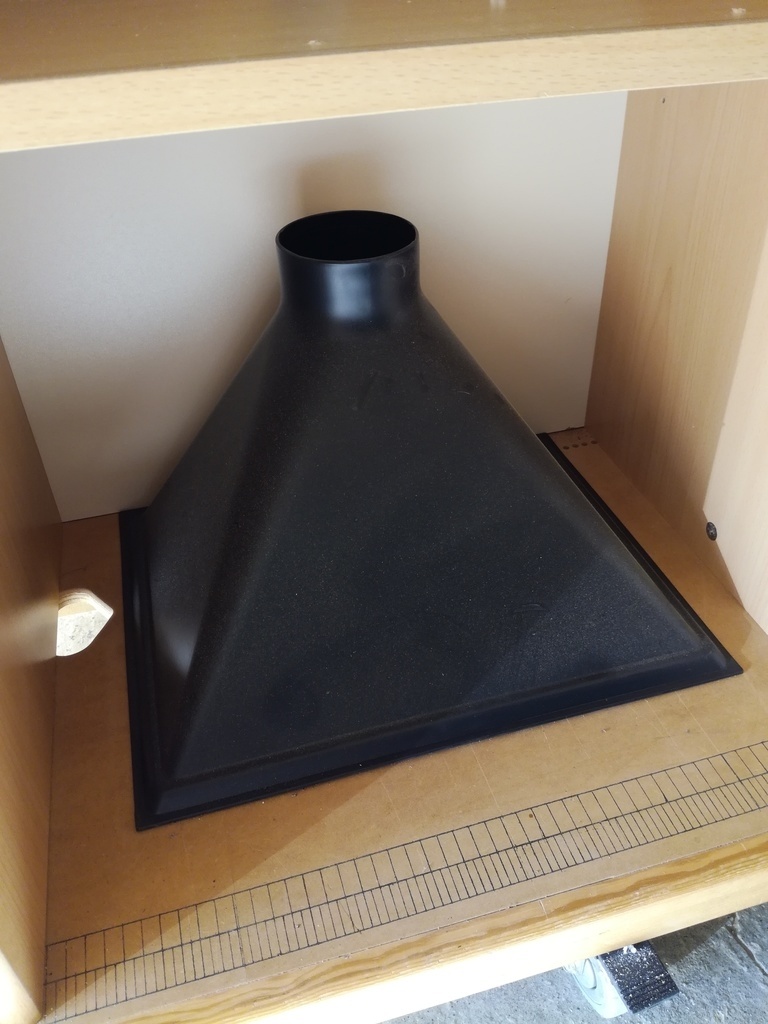

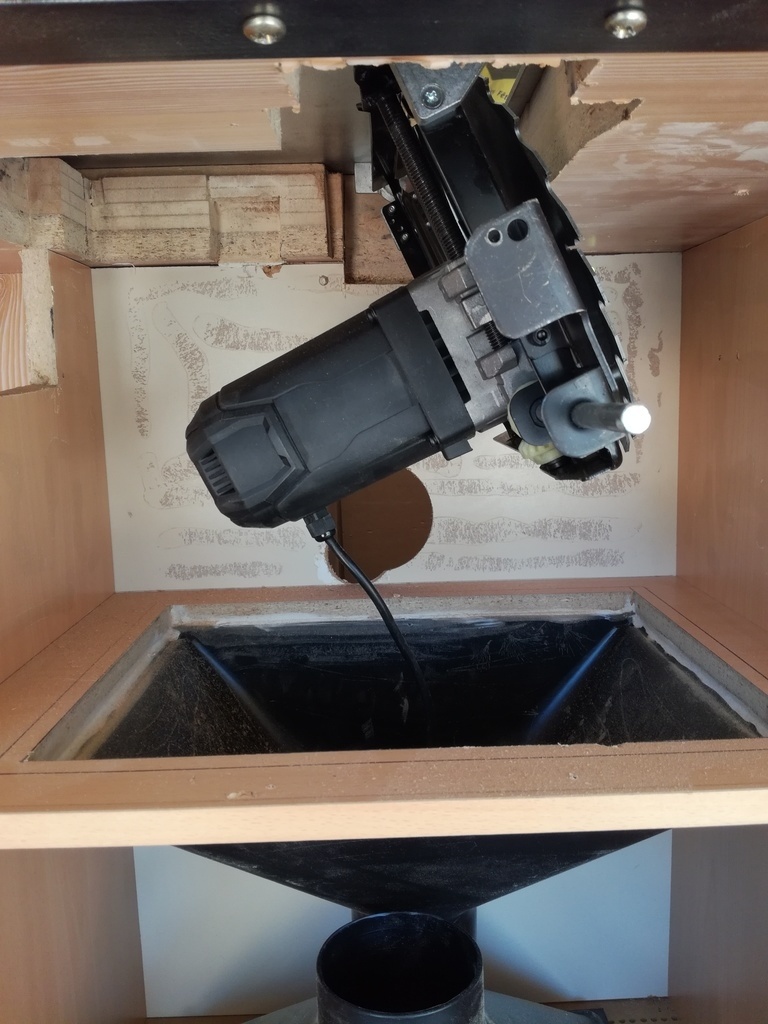

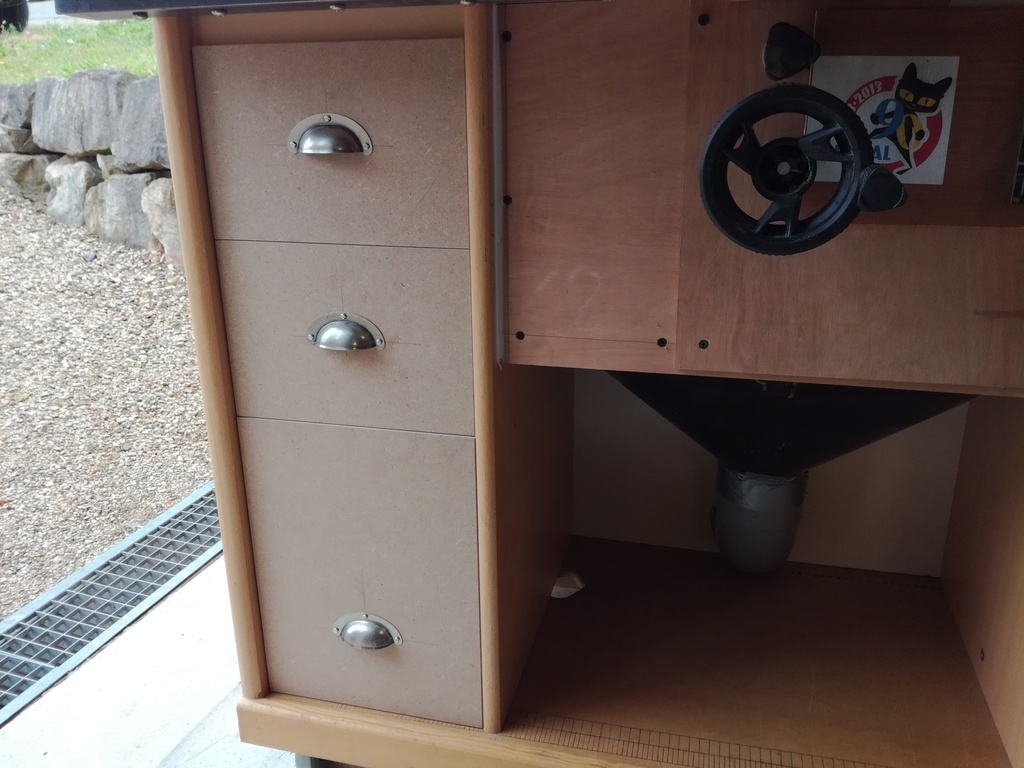

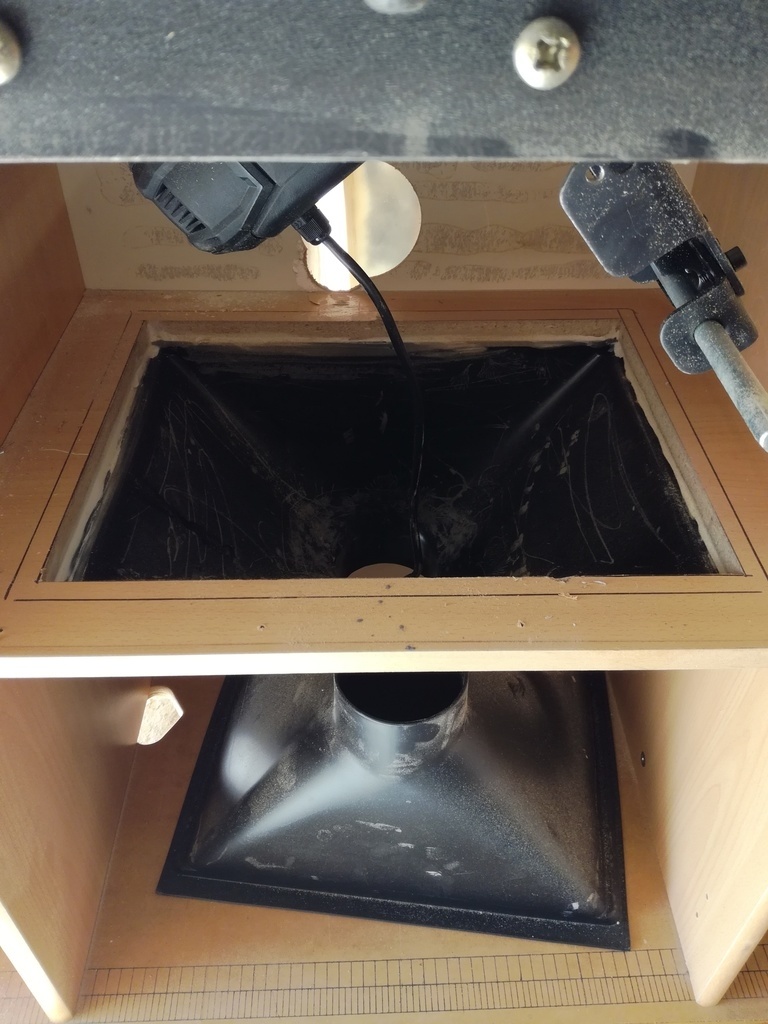

Vient ensuite l'adjonction de récupérateurs de poussières, qui seront raccordés à mon système d'aspiration...

...la création d'une boite à bouton pour sécuriser le tout, et la création d'un boitier pour le pilotage de l'aspiration...

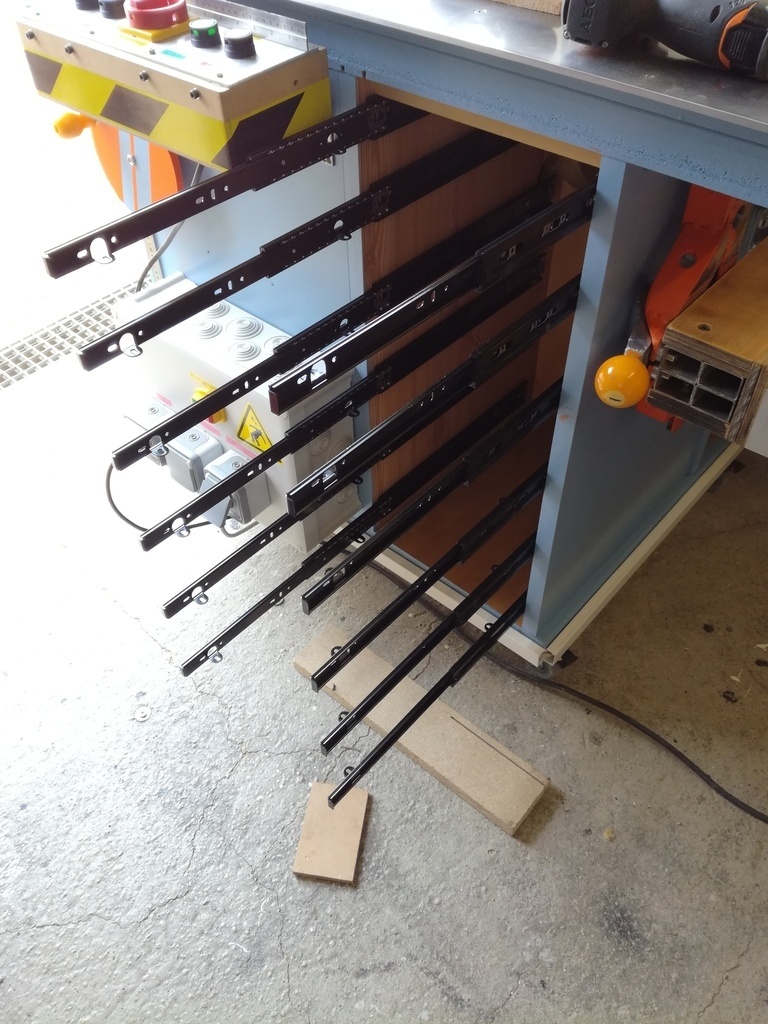

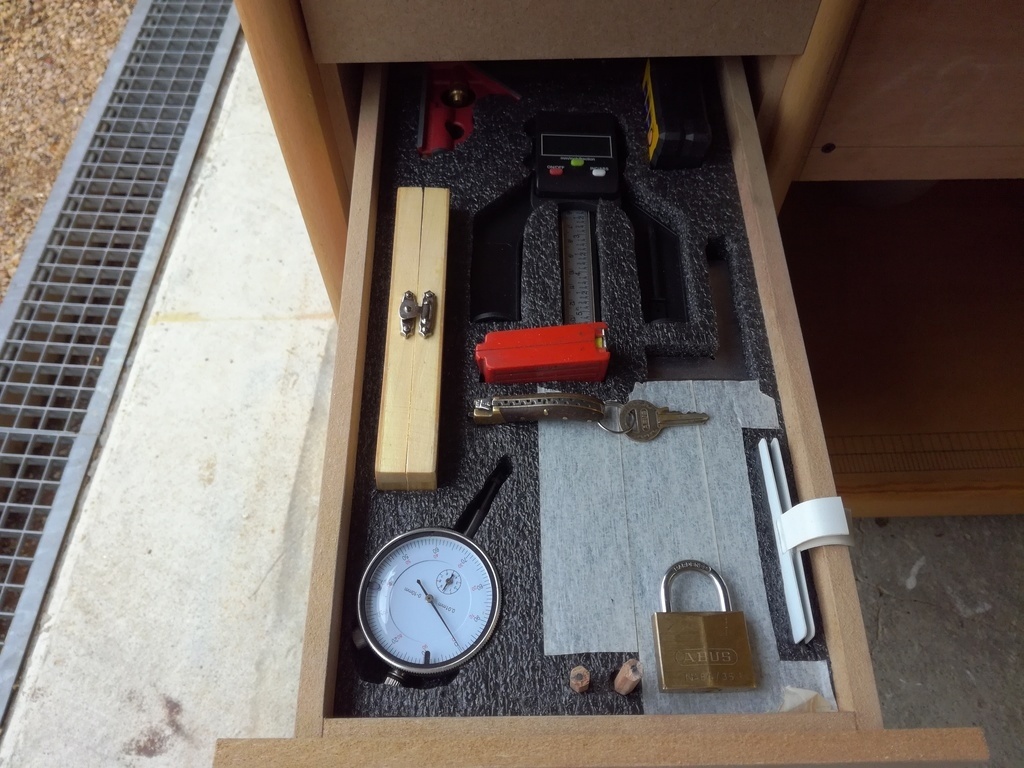

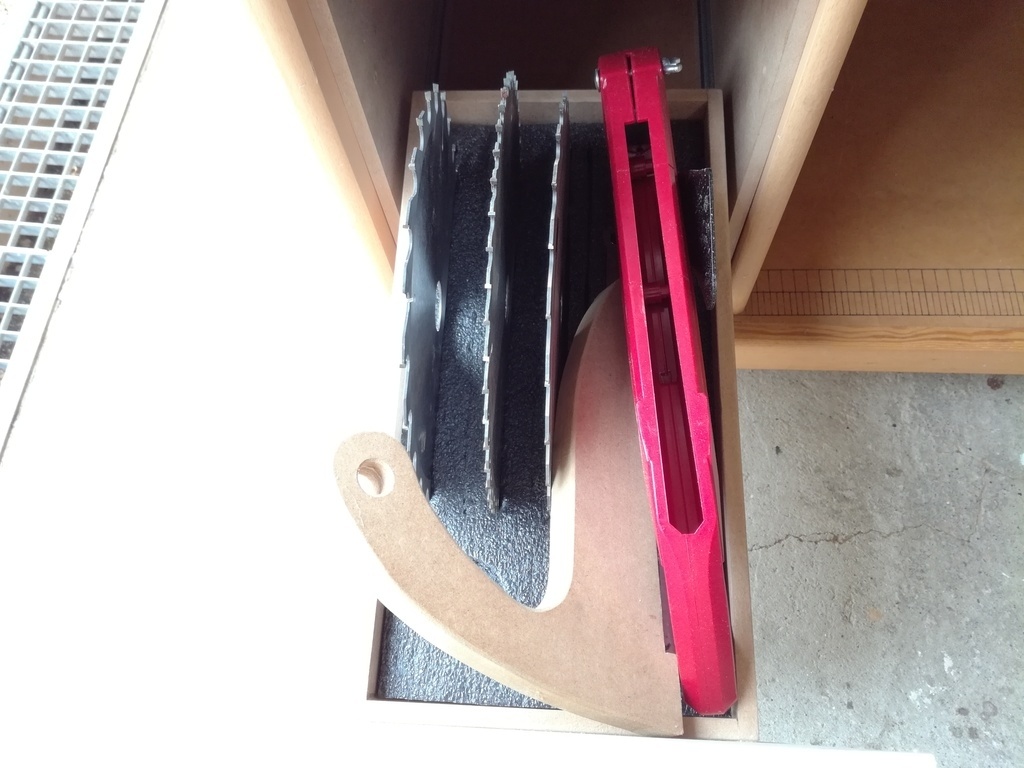

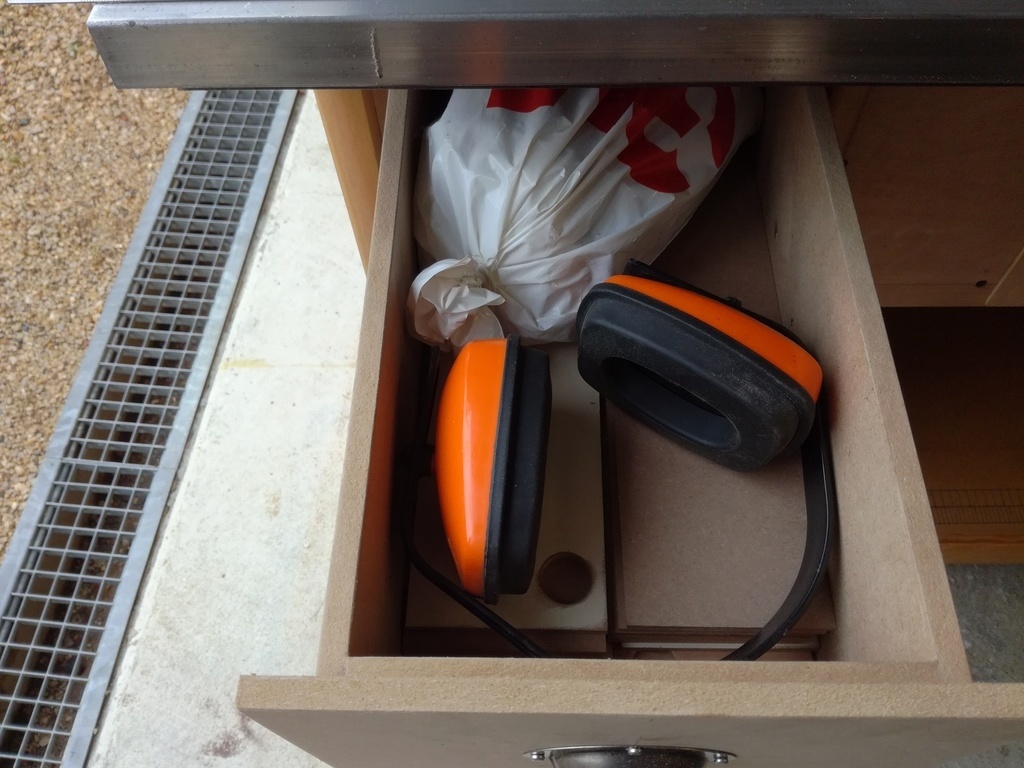

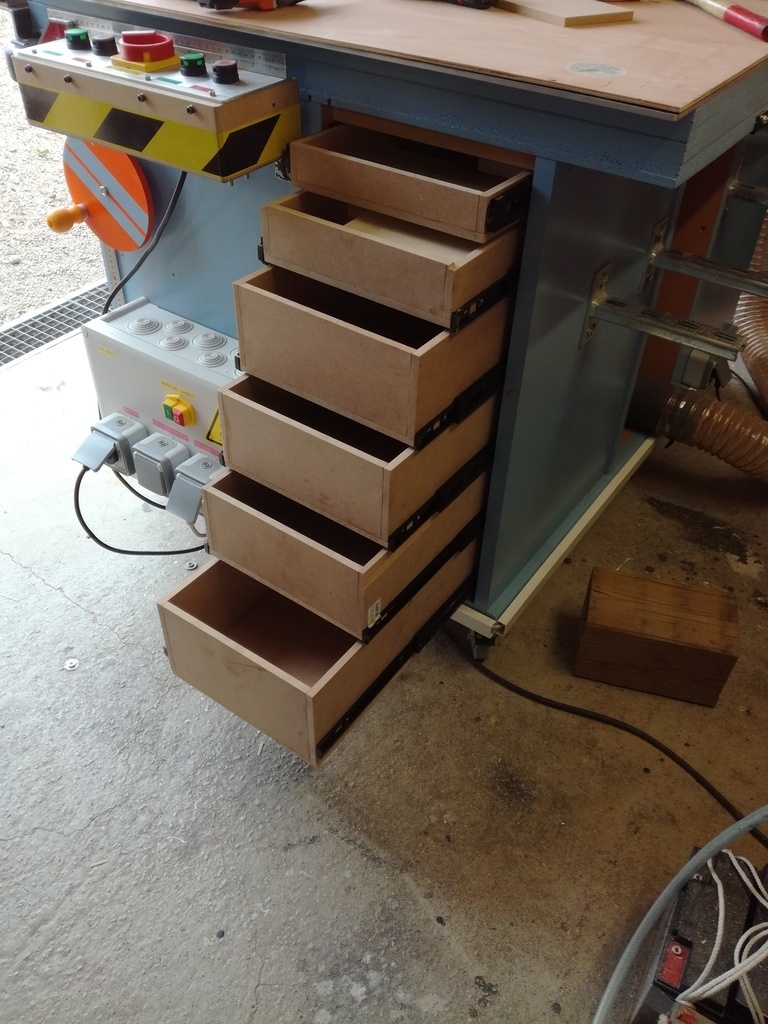

...et les tiroirs commencent "à pousser" un peu partout...

...et encore...

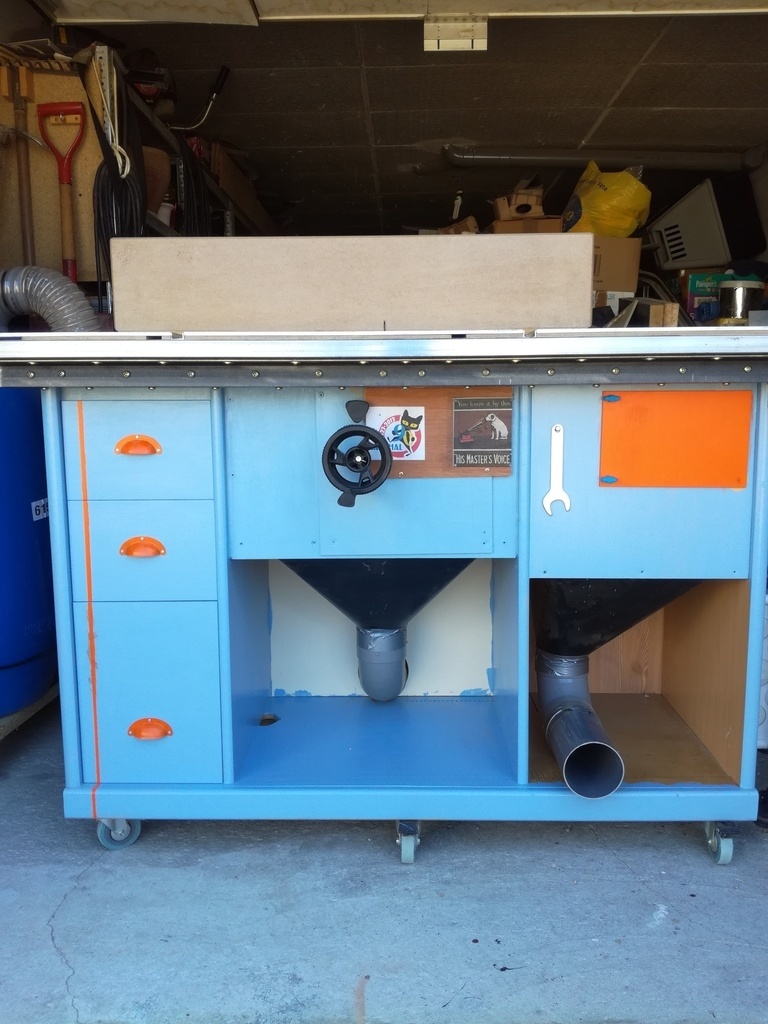

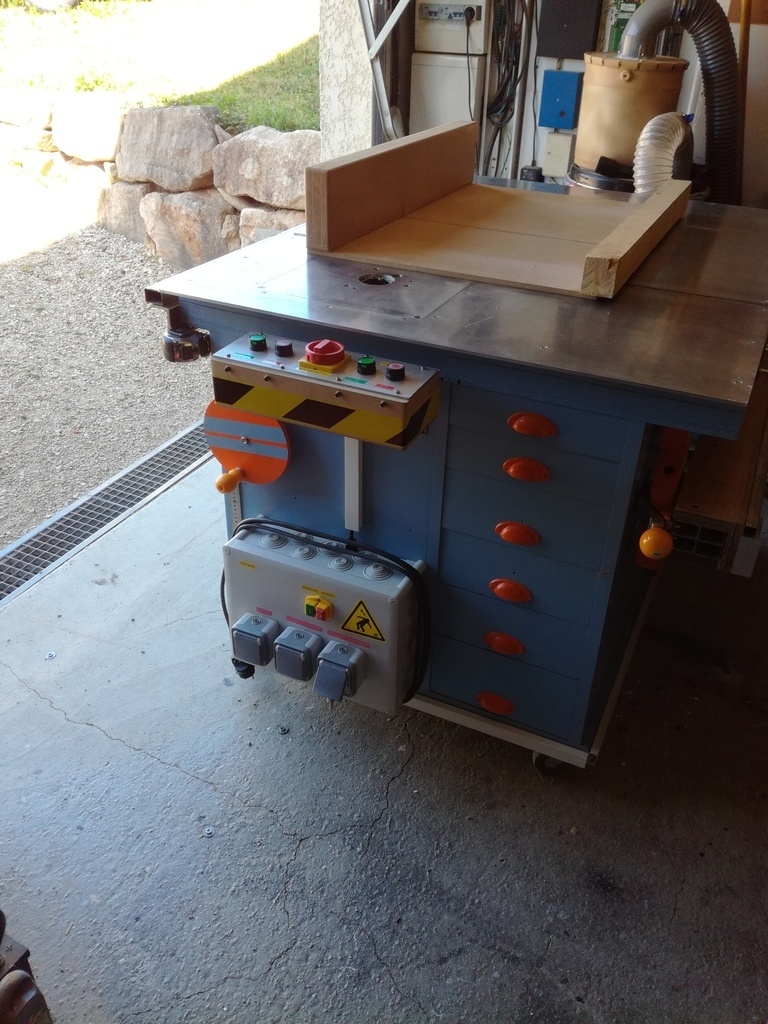

...et un dimanche après-midi, je pars "en c..ille", je saisi deux pots de peinture et je me mets à barbouiller tout ça, et à coller des étiquettes...

Bref, je suis content, je m'suis fabriqué la "machine" de mes rêves, mais comme je rêve souvent.....

Mise à jour du 13/08/2017

Bon, comme promis, une petite explication du comment j'ai réalisé le coffret de commande des "machines" et le coffret de pilotage de l'aspirateur.

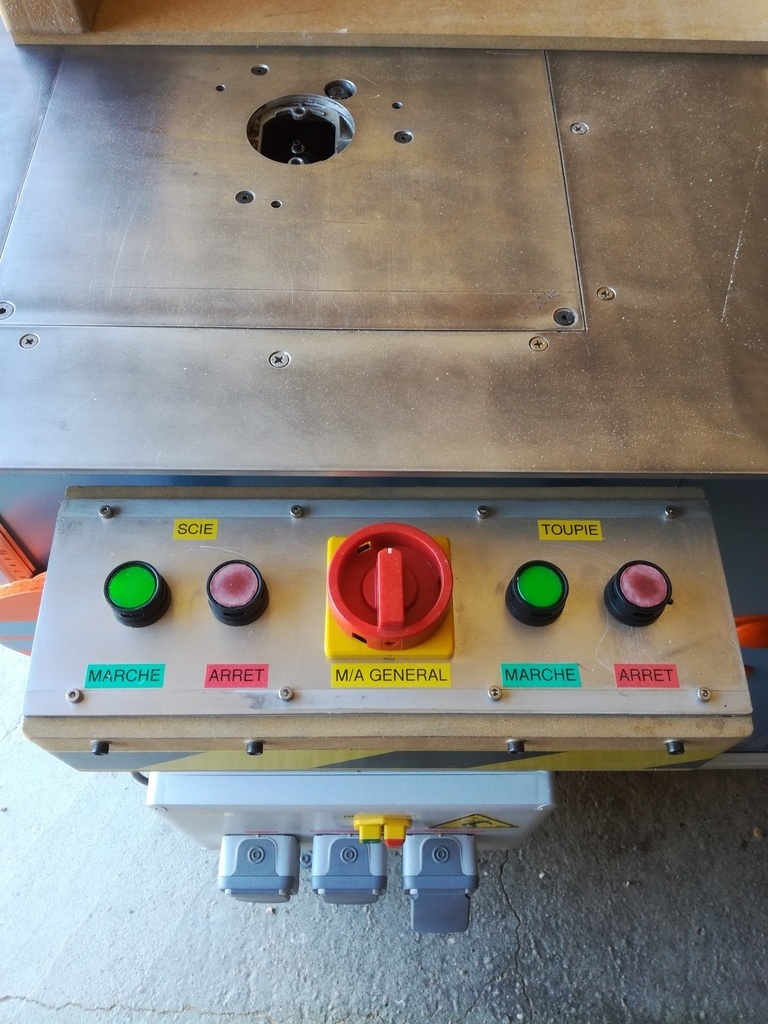

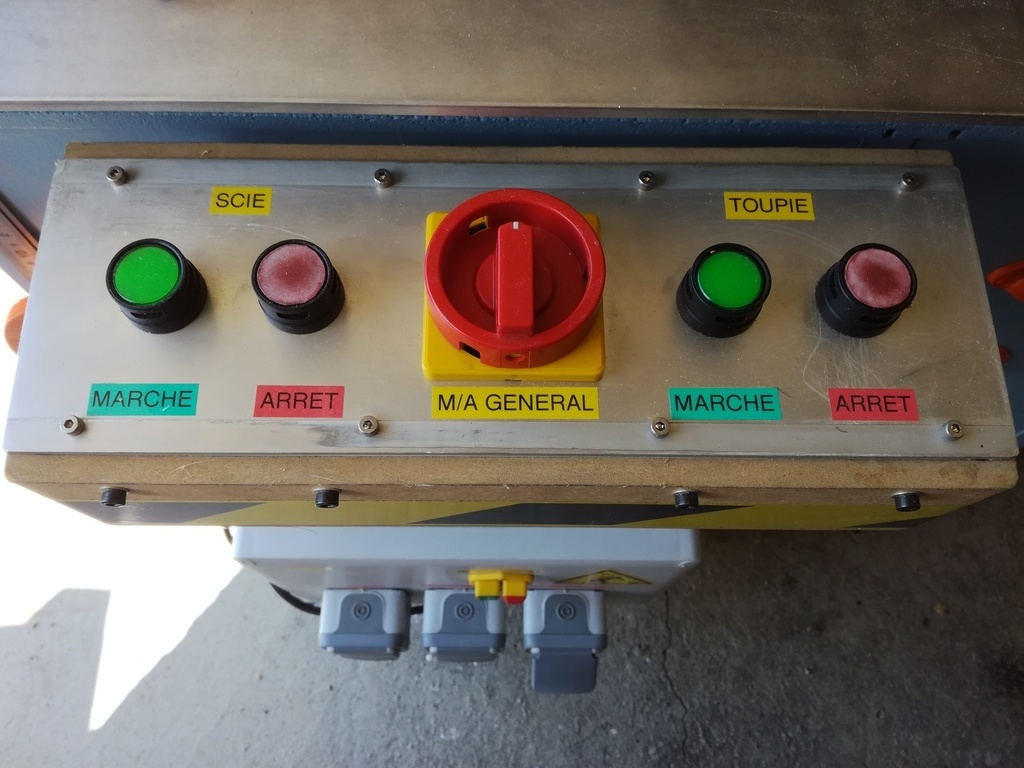

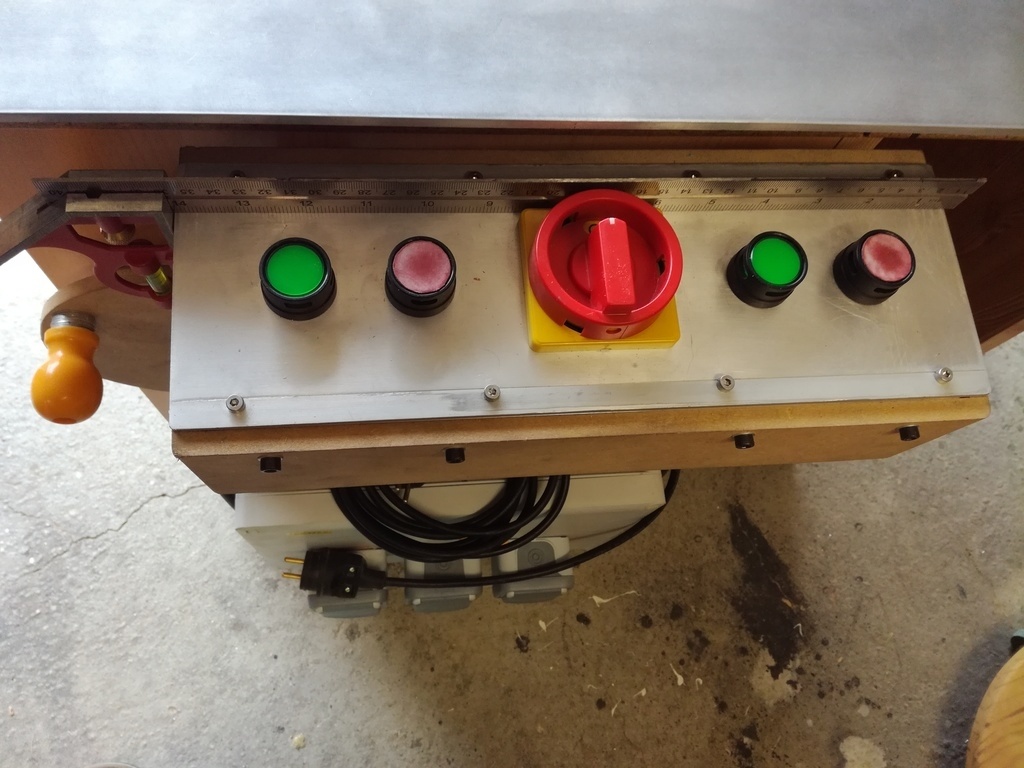

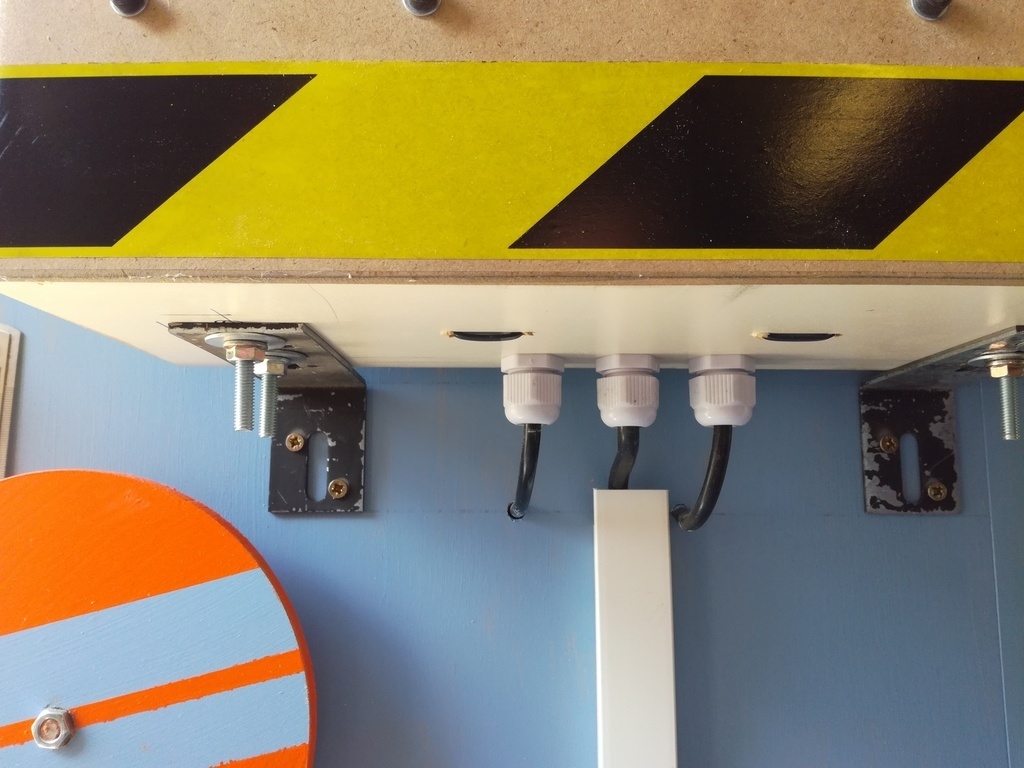

On commence part le coffret de commande, une simple boite, fabriquée avec du medium de 10, aux dimensions qui vont bien pour "coller" avec une plaque d'alu de récup (ancienne face avant d'une platine d'interphone).

J'y ai inséré des boutons poussoirs industriels et un sectionneur rotatif, ici encore de la récup.

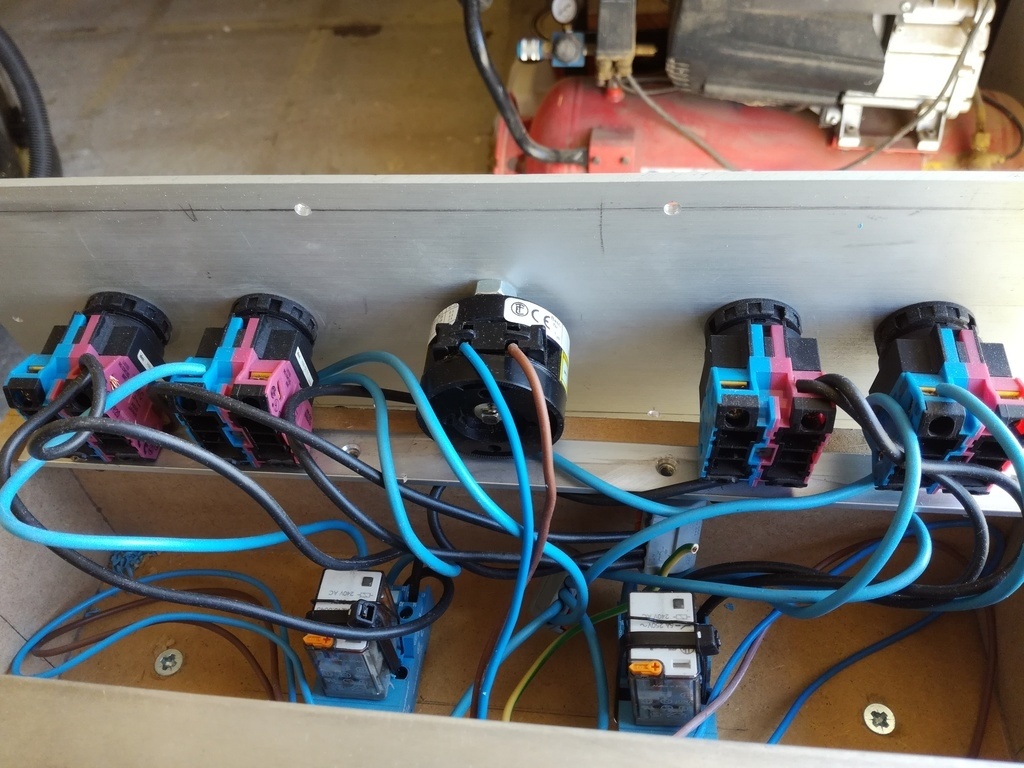

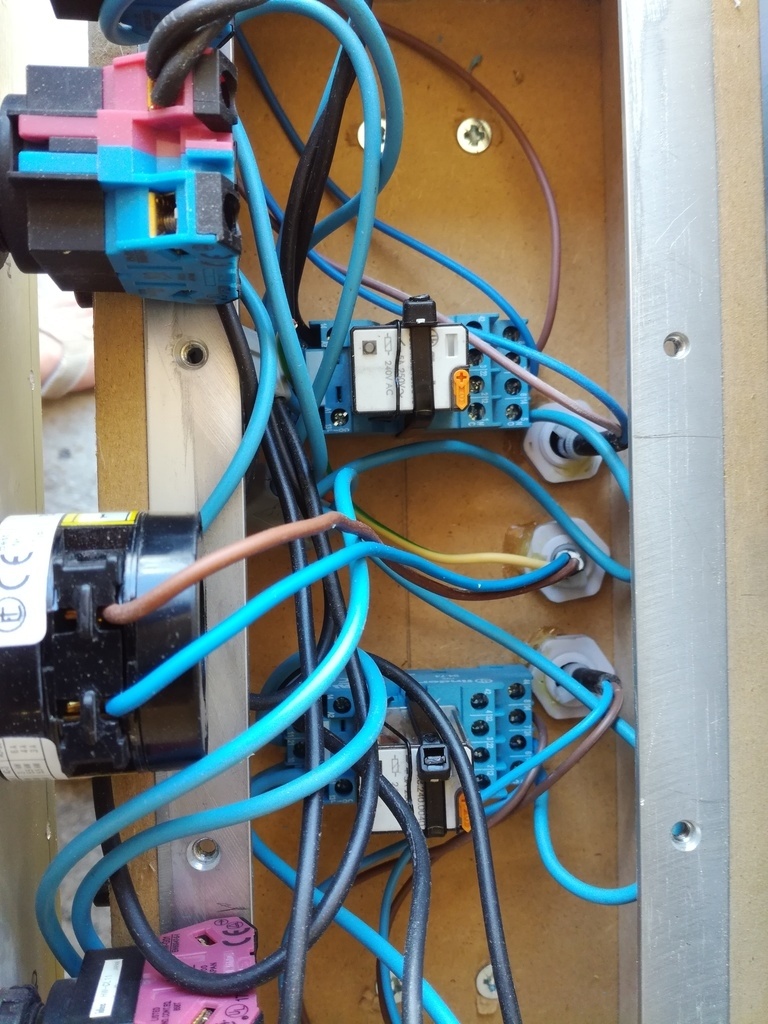

Et j'ai fais le raccordement des relais sur le principe de la bi-stable (auto-maintien).

On passe maintenant au coffret de pilotage de l'aspirateur, qui, au départ, devait être fixé au mur, mais afin de ne pas figer l'installation, j'ai finalement décidé de le fixer au meuble, étant donner qu'il servira, principalement, avec la scie et la toupie.

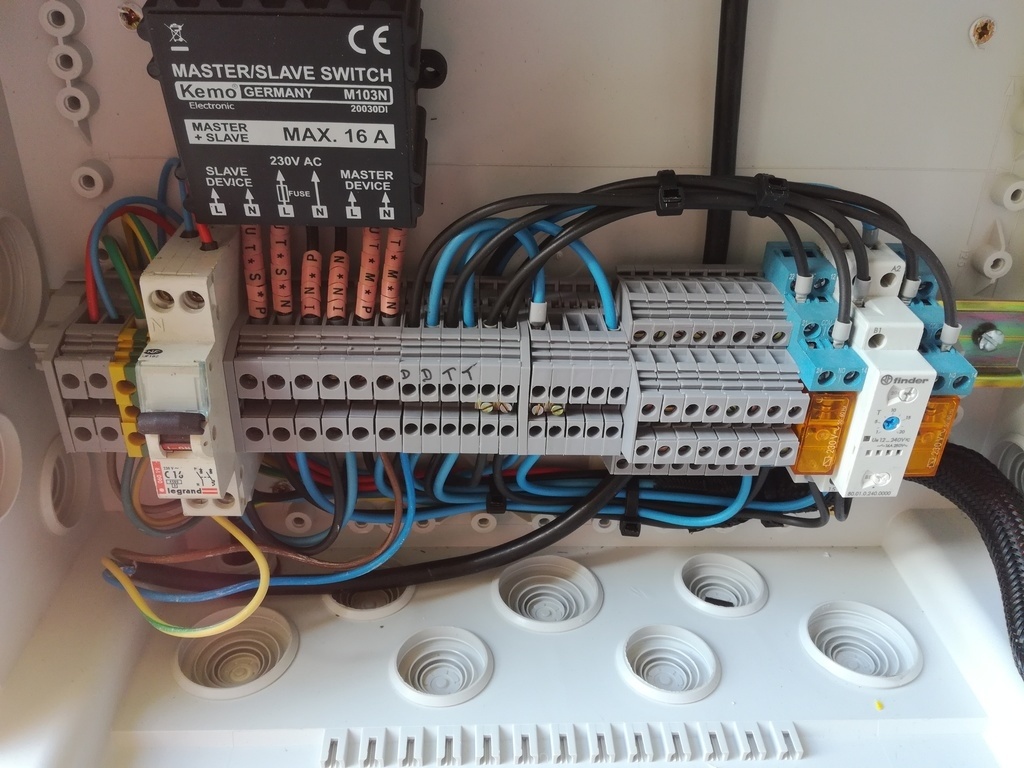

Le coffret, par lui même, et une boite étanche de chez Legrand (380 X 290 mm), dans laquelle j'ai fixé un bout de rail oméga, afin de créer un bornier.

Ainsi, en partant de la gauche, on trouve les bornes de l'alimentation principale (phase, neutre et deux bornes pour la terre)

Vient ensuite un disjoncteur de 16A, correspondant à ce que le boitier Master/Slave peut supporter.

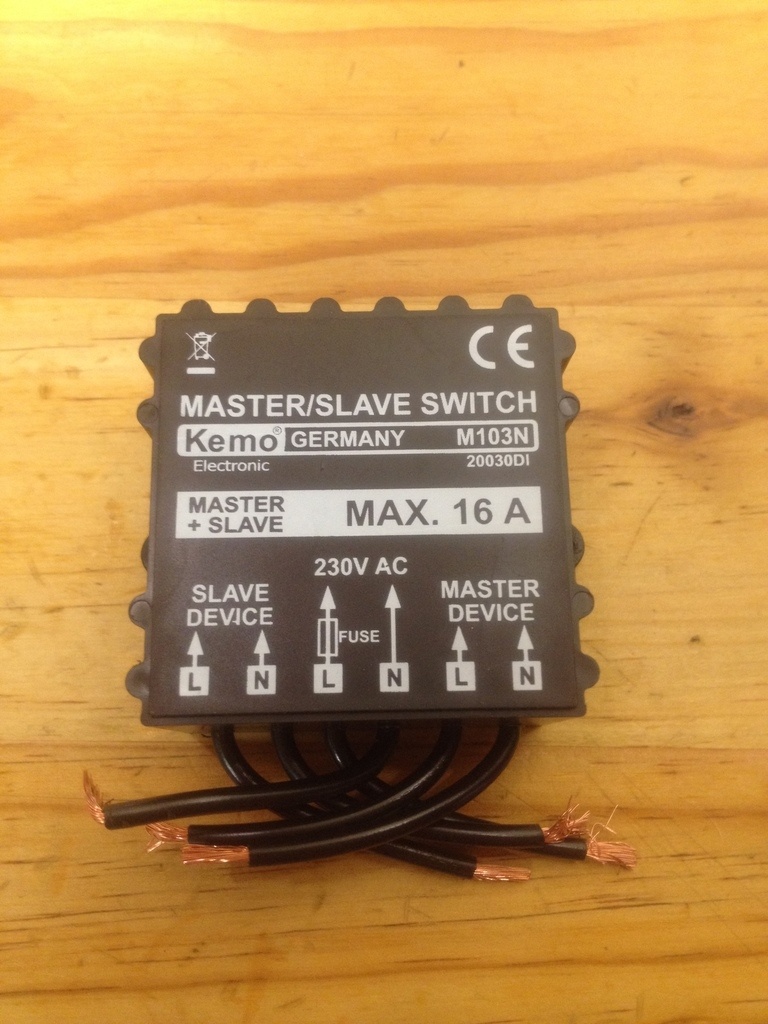

Puis les bornes pour connecter le Master/Slave. La sortie "Slave" du boitier est interfacée par par deux relais, un relais qui réplique la sortie, "suiveur", et un relais piloté par un relais temporisé, qui me permets de paramétré la durée de fonctionnement de l'aspirateur après l'arrêt de la machine en fonction.

Comptant pouvoir faire évoluer le système, il y a une poignée de bornes double en attente.

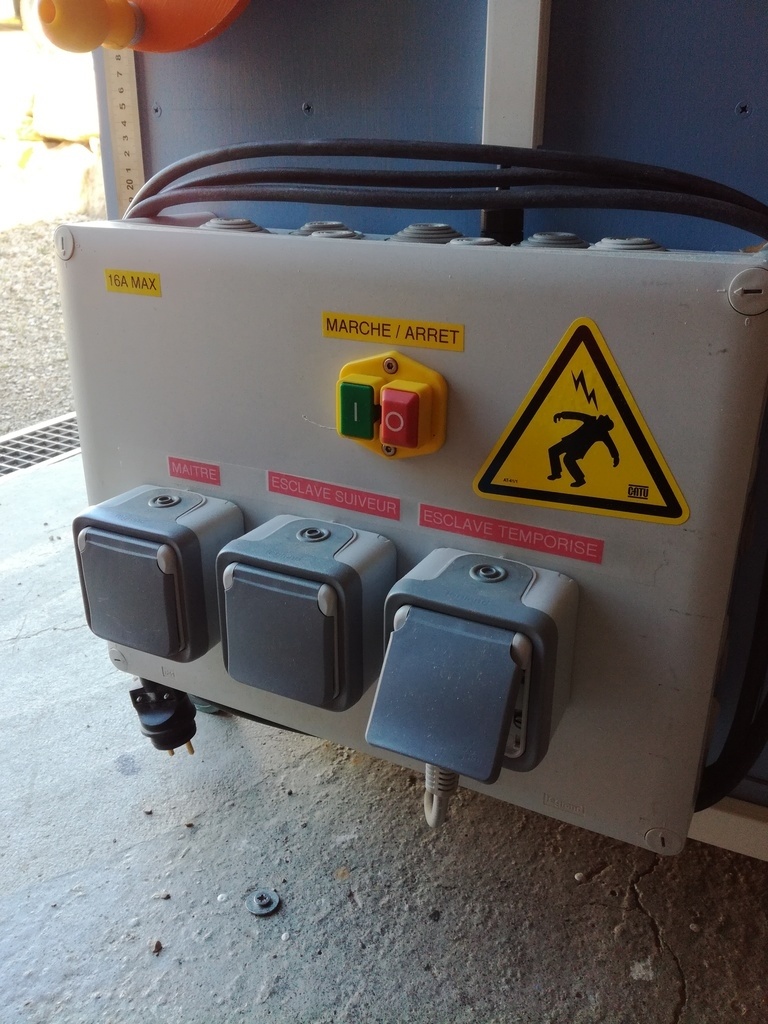

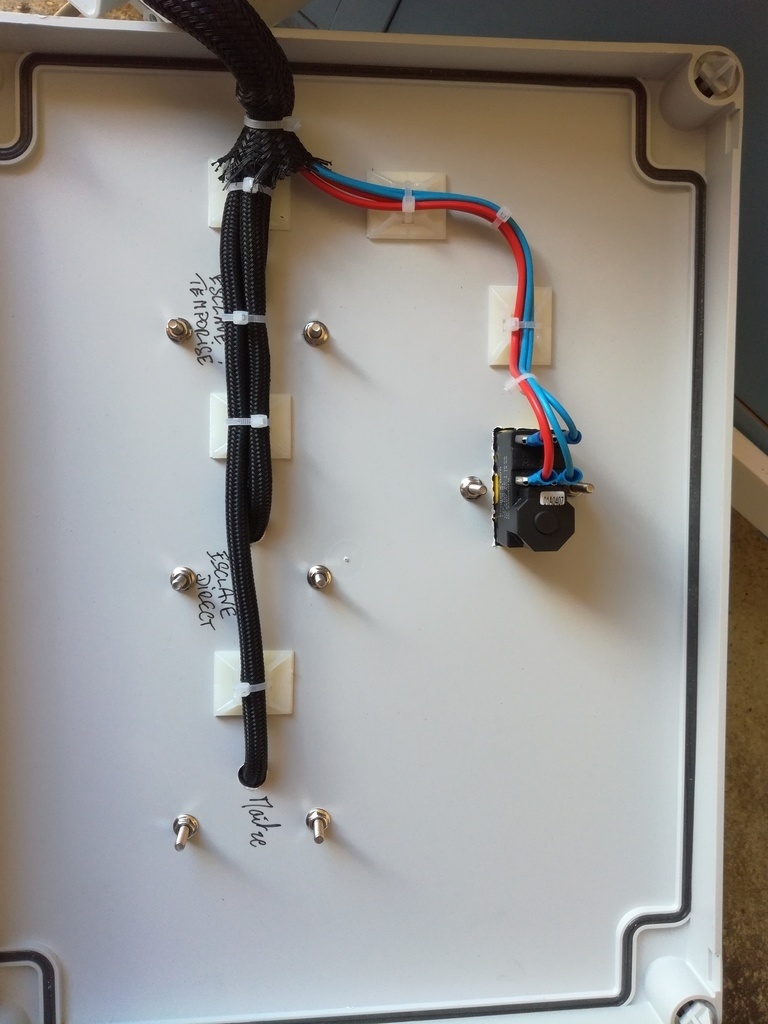

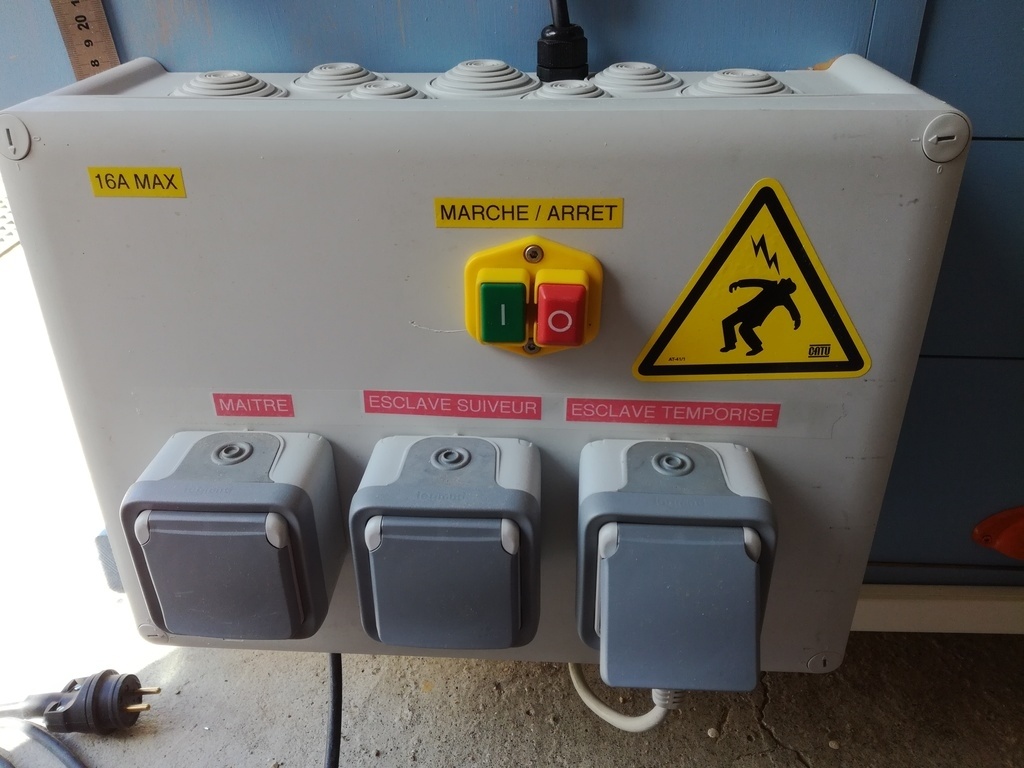

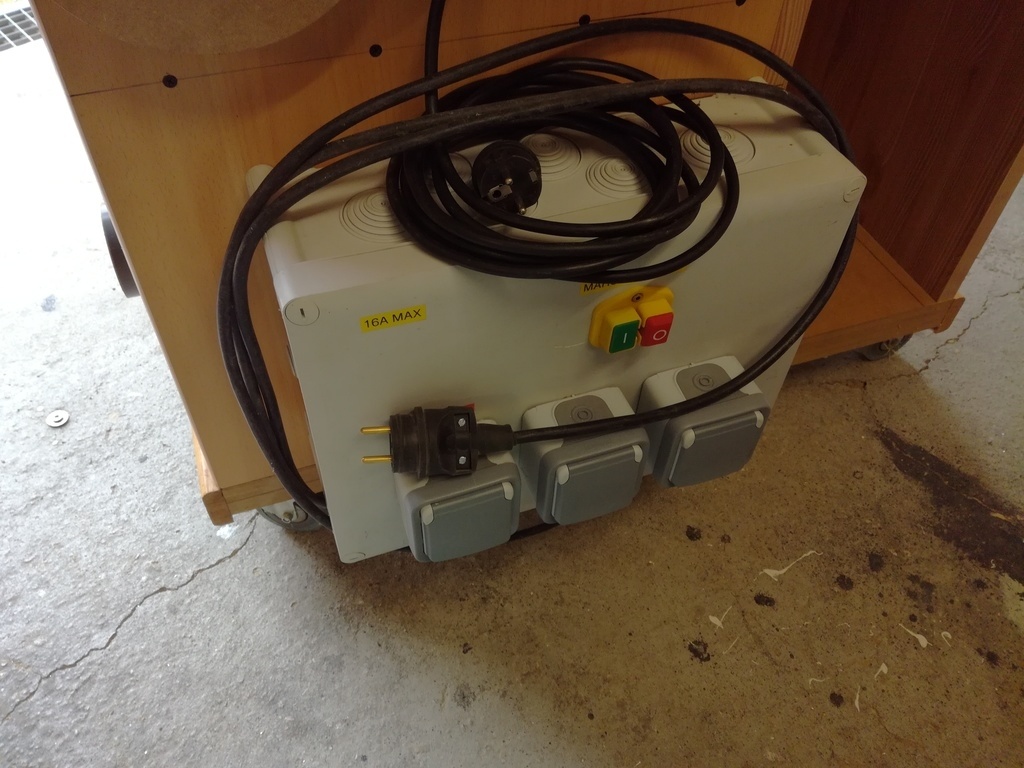

Sur la face avant, j'ai installé des prises étanches qui répliquent les fonctions du boitier, Master, Slave suiveur et Slave temporisé, ainsi qu'un sectionneur qui pilote l'alimentation en amont du disjoncteur.

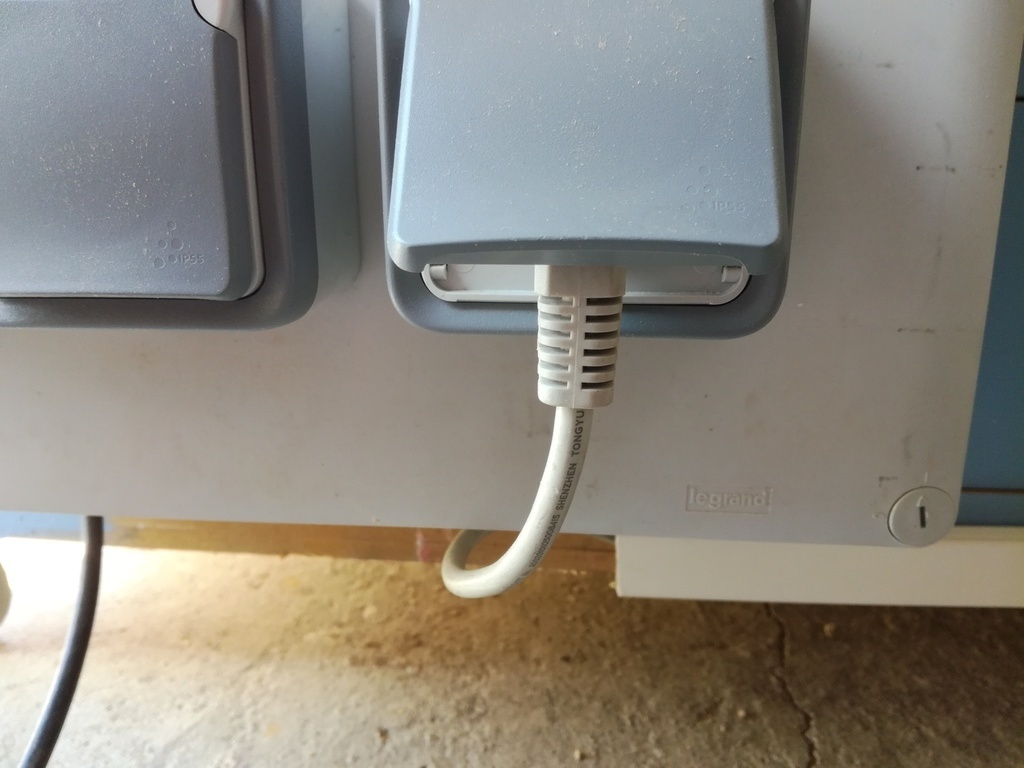

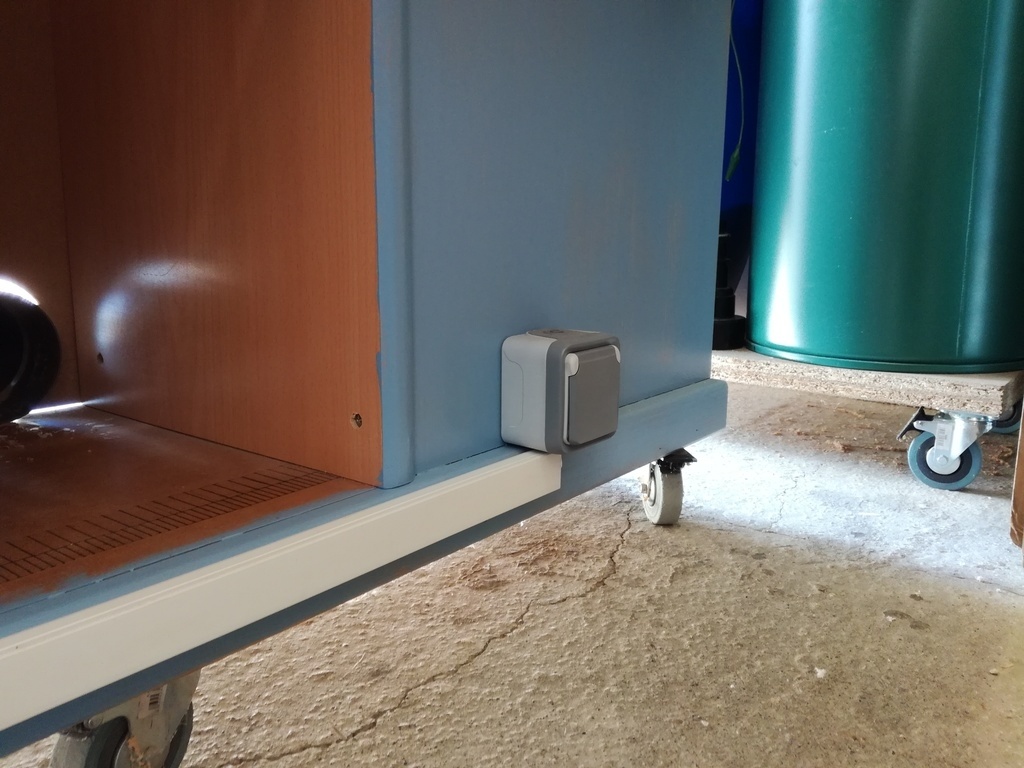

Pour des raisons de commodité, j'ai placé une prise déportée sur l'arrière, qui réplique la sortie temporisée.

Voilà, vous en savez autant que moi ;)
