Toutenbois

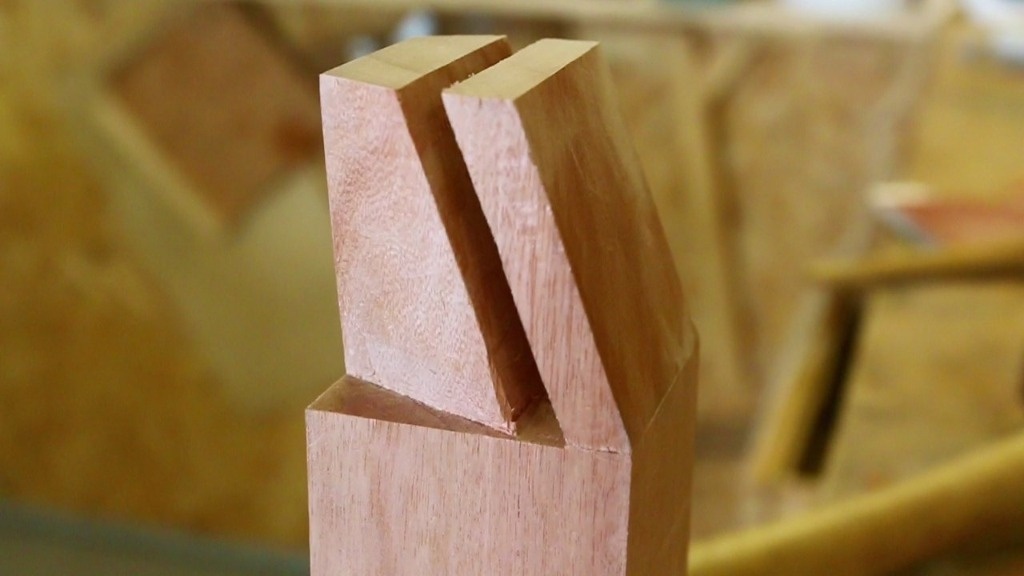

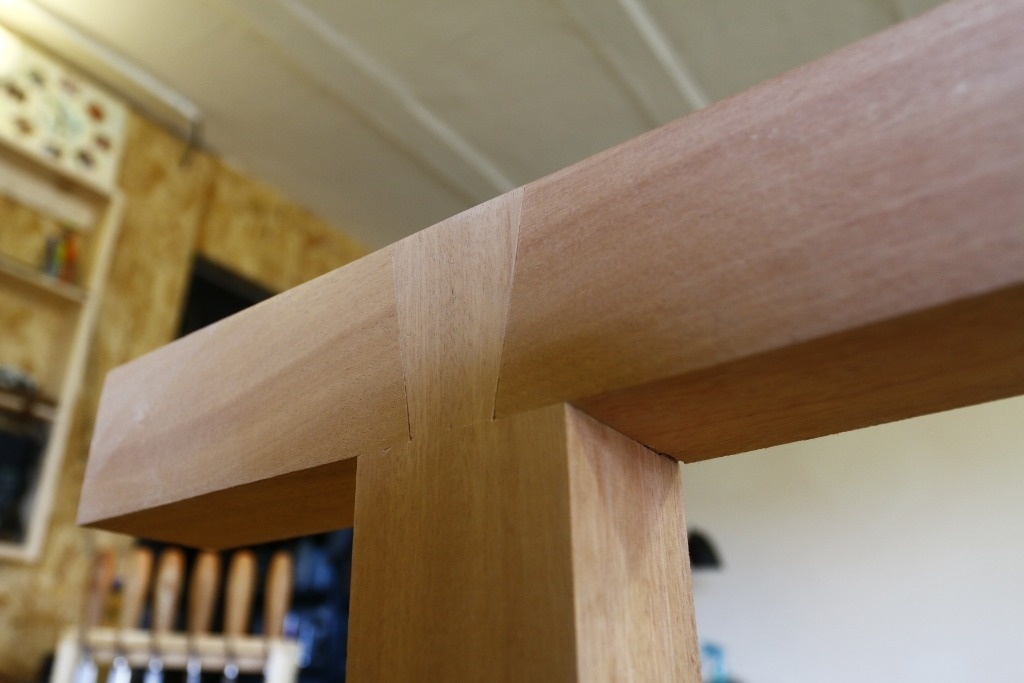

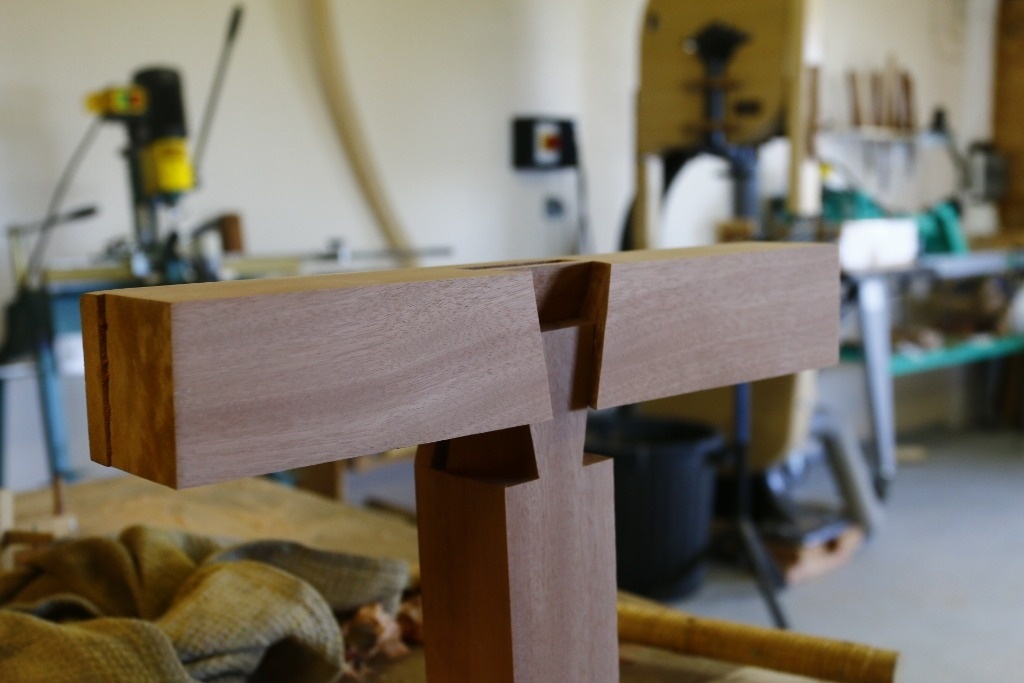

Assemblage impossible

par Toutenbois

Encore un exercice de style en attendant de le faire pour de vrai sur mon futur établi...
Bref un truc qui ne serre à rien

Contenus associés

On en parle ici

Zeloko


Rien ne sert jamais vraiment à rien ... J'aime bien voir ce petits exercices !
Et est-ce que la résistance mécanique de l'ensemble est bonne ?
La technique coupe quand même pas mal les fibres du bois.

Toutenbois

Je pense que le résultat est moins solide qu'un travail plus classique queue d'aronde et tenon... mais c'est tellement sympa cette impression que l'assemblage n'est pas possible. Et au final sur mon établi le travail se fera en cisaillement donc je ne pense pas qu'il manque de résistance

TravaillerLeBois


C'est vrai que c'est perturbant, cet assemblage ! :-)

francaisduboutdumonde

et tu as inventer cette assemblage ou tu la trouvé sur internet ou un magasine bouvet ?

Toutenbois

Je n'invente rien... hélas ! mais je ne sais plus où je l'ai vu en premier

Zeloko

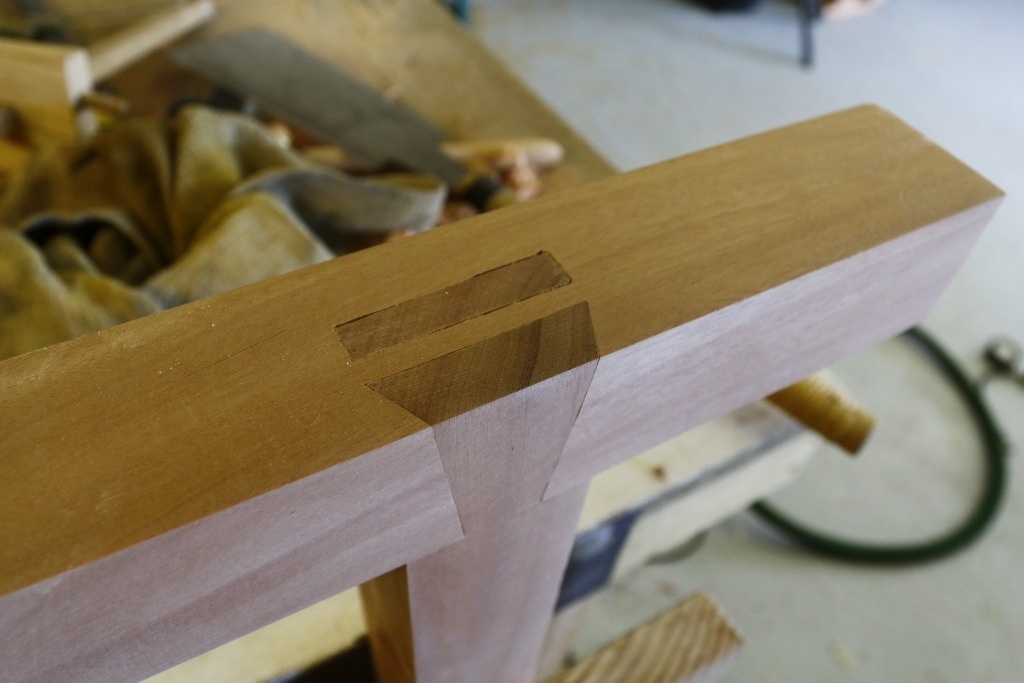

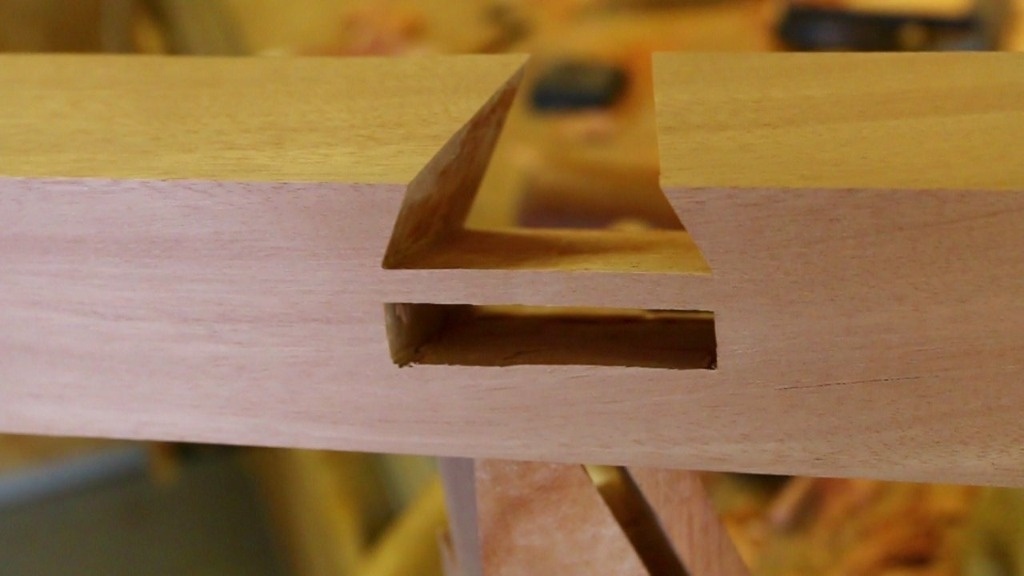

Je suppose que la partie mortaise a été faite à la mortaiseuse à bédane. Mais comment as-tu fait la partie queue d'aronde ? Scie circulaire et finition au ciseau ?

Toutenbois

Non j'ai tout fait à la main pas de machine... c'est d'ailleurs pour ça que la mortaise n'est pas géniale

NinjaRouge


Magnifique. Merci d'avoir partagé.

herminator

Tres bien fait!
J'ai deja vu cet assemblage sur... un etablis!
Un vieux machin en plus. C'est donc surement resistant.

Reste a le faire quatre fois!

Toutenbois

Es tu certain qu'il était présent sur les 4 pieds? en général il n'est fait qu'en face de la presse pour contré les efforts de cisaillement

deveault

Genial il va faloir que je l'essaye..........je l'ajote sur ma page PROJET....

bene569


Travail intéressant , la scie japonaise... outil idéal dans ce découpage de queue d'aronde particulier!

herminator

Exact Monsieur Toutenbois!
Juste sur la presse. Je pensais juste que tu voulais le faire sur les quatre.
Mais tres bien ton idee de faire un etablis a l'ancienne!

jeremycmdd


Le piètement d'établi par excellence… bravo a toi

alexd

j ai fait cet exercice a l école c est délicat comme travail pour que l'assemblage soit résistant a 100% il doit bien forcer et mettre de la paraffine sur l ensemble
bien réalisé c est l assemblage le plus solide c est pas pour rien que les ancien ont décidé de se casser la tête
en tout cas beau boulot samuel

Didier


Bravo pour la maitrise, à la main en plus !
Apparemment, ce principe d'assemblage existait déjà dans les bouquins de Roubo et les pieds arrière étaient inclinés avec le même angle que l'assemblage.
Ci-joint un lien interessant sur le sujet (sans la mortaise parallèle) : http://www.pbs.org/woodwrightsshop/watch-on-line/2007-2008-episodes/
allez sur les épisodes 5 et 6

Toutenbois

merci pour le lien, pour mon projet les pieds arrières seront droits et je ne pense faire cet assemblage uniquement en face de la presse. @alexd es tu certain que cet assemblage soit le plus résistant, j'ai un doute car le tenon incliné n'est pas dans le sens du bois sauf dans le cas proposé par @Dridier

gleuh825

Bonjour, je ne m'y connais pas assez pour affirmer que ca tiendra ou pas, ce qui est sûr, c'est que le titre assemblage impossible est bien trouvé!! c'est bluffant

sylvainlefrancomtois


a quand ton magnifique établi sur le site ??

Toutenbois

Salut Sylvain, c'est vrai que je devrais ouvrir un pas à pas. Boris le faisais remarquer les pas à pas sont maintenant des vrais narration étape après étape des constructions.

sylvainlefrancomtois


sinon a priori tu met cet assemblage sur ton pied de presse j espère que tu n as pas changé d avis car c est l assemblage traditionnel

sylvainlefrancomtois


je viens de voir ta nouvelle vidéo d établi ,c est un rêve comme dab ,mais par pitié sam fait toi une boite a cheville a entaille triangulaire a 45° pour les raboter chaque fois j ai peur pour tes doigts ,

Zeloko


Ha ouai, un pas à pas !!

NinjaRouge


Je plussoie !! :) Encore que les videos sur youtube soient déjà extrêmement détaillées et précises comme d'habitude 😉

Toutenbois

@zeloko je partage déjà sur le forum donc le texte est fait, ce qui me freine c'est que je dois réimporté les photos ici. Il n'y aurais pas un moyen de mettre des photo via l'url?

Zeloko


Arf ... j'aime l'idée que tu partages un pas à pas sur ton établi ici, après, finalement, je demande rien.

Ce que j'en dis, c'est que pour moi des photos via URL, c'est pas une bonne idée. Parce qu'on est dans un monde où on veut tout à moins d'un clique. Et t'embêter à copier coller un pas à pas pour qu'il ne soit pas lu ou pas agréable à lire, c'est pas intéressant.
C'est dans ce sens que j'ai essayer de construire un outil qui fait le plus gros du boulot tant pour le lecteur que pour le contributeur. Je suis moi même une grosse feignasse à l'idée de partager des photos.
Là, on peut glisser jusqu'à 40 photos avec 1 seul glisser déposer. Les réordonner à la souris. La machine va même à trouver l'orientation de la photo et la redimensionner pour qu'elle soit à la bonne taille pour le web.

Pour les lecteurs, se sont des photos intégrés au texte avec des miniatures d'aperçu et des agrandissements qui ne s'ouvrent dans la même fenêtre et défile à la suivante avec les flèches.
Une table des matières dynamique (jusqu'au titrage de niveau 3) sur le côté pour naviguer. La possibilité de partager (sur les réseaux sociaux) ou d'accèder via URL directement à un article de pas à pas.
Un fil de discussion qui ne "polu" pas la lecture du contenu principal, sans pour autant en être complètement dissocié.

Il y aura toujours la possibilité d'améliorer, mais pour l'instant, j'ai pas vraiment plus d'idées pour rendre ça plus simple.
Dans tous les cas chacun reste volontaire de publier ici ou pas.

bernard71390

Bonsoir,
Je suis très heureux de l'explication fournie pour cet assemblage impossible car je possède un établi dont les quatre pieds sont assemblés de cette façon. L'arrière grand père de mon épouse, qui était charpentier, et qui a réalisé cet établi, a déjà amusé beaucoup de monde !!
