Padou

Gabarit autocentreur pour mortaiser à la défonceuse

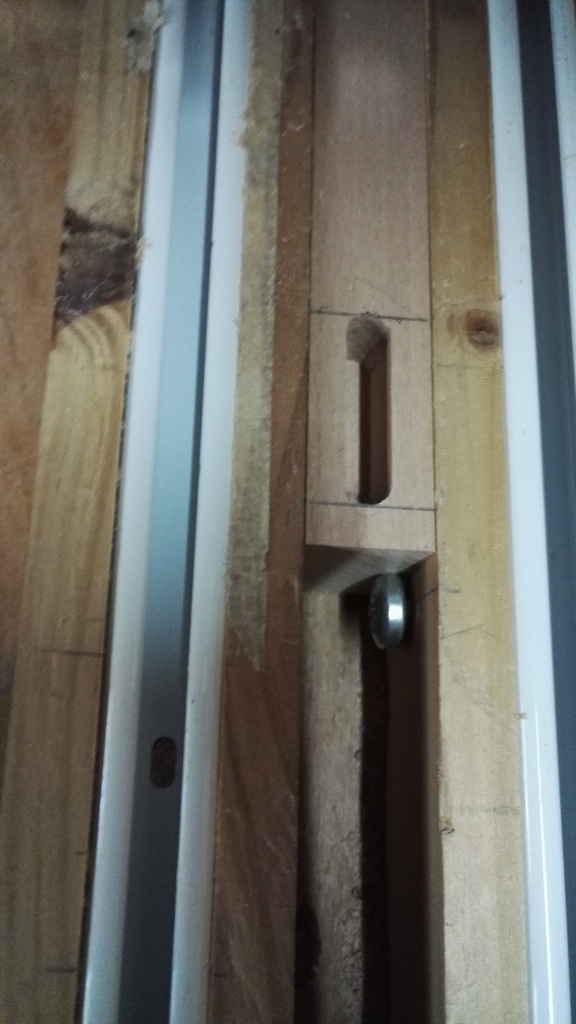

Ce gabarit tout simple permet de réaliser des mortaises, et autres gorges, automatiquement centrées dans l'épaisseur de la pièce à usiner.

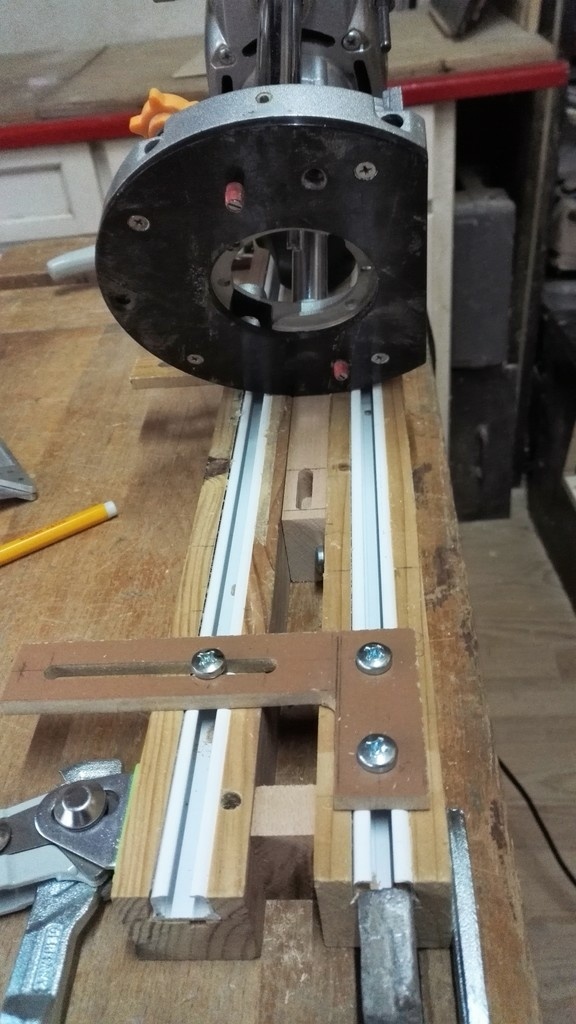

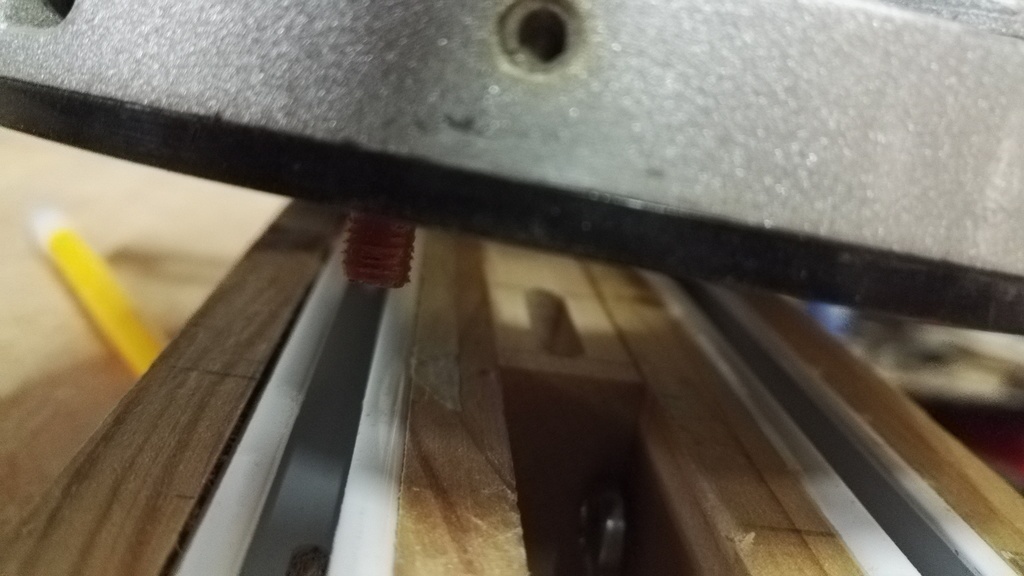

Le centrage est assuré par deux piges réalisées avec des tiges filetées placées sous le plateau de la défonceuse qui viennent coulisser dans les rails du gabarit. Ces piges doivent être concentriques et parfaitement alignées avec l'axe de la machine, elles sont recouvertes d'un bout de gaine thermorétractable qui limite le jeu dans les rainures et facilite le glissement.

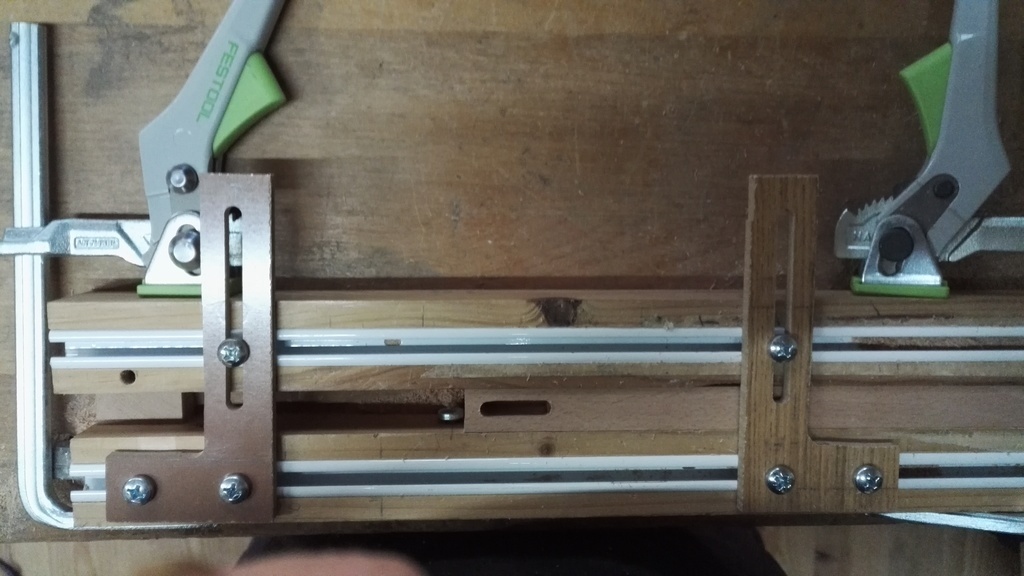

Les deux butées en L permettent de régler la longueur de la mortaise et de positionner le gabarit au niveau de la pièce à usiner.
Une vis placée sur le champ d'un des deux tasseaux sert de butée fort utile pour des usinages répétitifs


Discussions

Padou a publié la création "Gabarit autocentreur pour mortaiser à la défonceuse".il y a 1 an
OlivierV


J'adore ce coté simplicité et efficacité, merci pour le partage que je vais mettre en application rapidement

Padou


Merci, c'est le but d'un partage

kaj

Astucieux, tu as utilisé le même principe que la grenouille de charpentier vu aussi ici dans les tuto's de charpentier

Padou


Comme M. JOURDAIN, j'ai fait de la grenouille sans le savoir ;-)

Kentaro


Intéressant. Comment fais tu pour que les deux piges soient parfaitement symétriques et alignées sur l'axe de l'outil ?

Padou


C'est le point le plus chaud de la réalisation : j'ai démonté la semelle, repéré le centre du trou de passage de la fraise et tracé l'emplacement des piges.
Ce n'est pas le top de la précision, mais le résultat est tout à fait acceptable.
Je pense qu'il y aurait mieux à faire en fabriquant, de toute pièce, une semelle spécifique taillée dans un bout de parquet flottant (pour la rigidité et la glisse)

FDM


oui, je pense qu'une semelle dédiée serait plus précise (facile à réaliser avec une perceuse à colonne et quelques butées)
ensuite, avec un cône de centrage, il reste à repérer les emplacements des vis pour fixer la semelle à la défonceuse ... c'est sans doute l'étape la plus compliquée dans ce cas ?

Padou


Une amélioration envisagée est de relier les deux butées afin de déplacer le positionnement des mortaises par rapport à la butée fixe sans modifier leur longueur

Santé !


Joli :)

ecto1


c'est franchement pas mal du tout

Padou


Et, tout compte fait, facile et rapide à réaliser.
Merci

jeanco77


Maintenant il te faut le gabarit qui centre le tenon exactement au même endroit ...

Padou


Bah, tu fais la même chose dans les deux pièces et tu mets un faux tenon maison qui peut être très gros...
En fait, j’avais réalisé ce gabarit, à l'origine, pour encastrer des serrures dans des panneaux de porte. La mortaise d'encastrement et la feuillure sont parfaitement centrées, il suffit juste de changer la fraise (et la profondeur ;-))

jeanco77


C'est vrai, bon point pour toi ;)

Emilien


Mais ça semble moins évident de caler la pièce parfaitement perpendiculaire au gabarit pour réaliser l'autre mortaise.

Padou


En effet, le positionnement est moins évident

Mike0411


Simple et Astucieux !
Ce sont des tringle a rideau que tu as utilisé comme glissière ?

Padou


Exact, acheté chez le roi des magiciens...

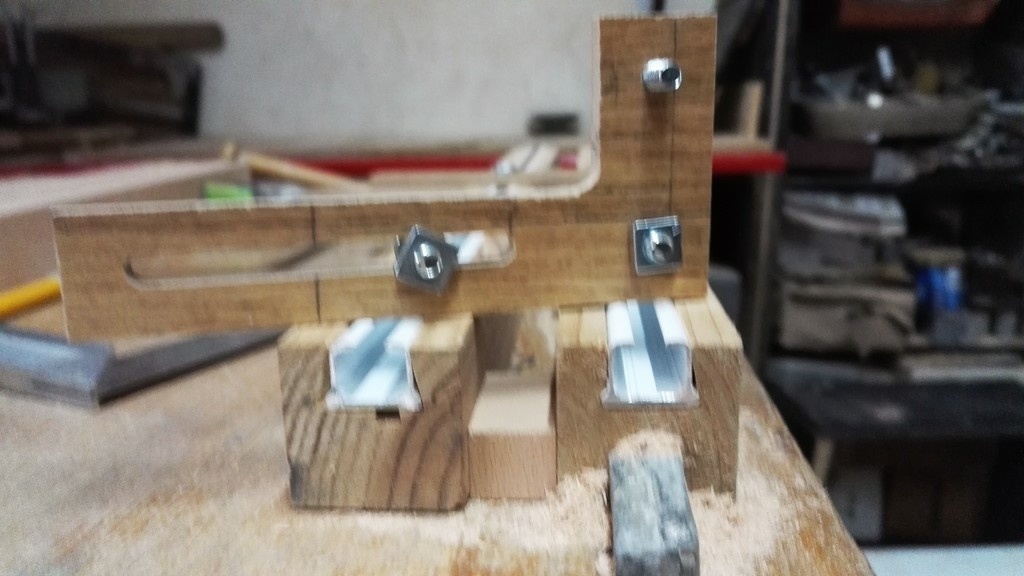

Ils ont une petite semelle à la base (photo 4) pour laquelle j'ai fais une encoche en fond de gorge avec une fraise à queues d'aronde. Ce montage évite l'arrachement sans avoir à visser les glissières.

FMJ


C'est effectivement très malin !

Padou


Merci

Bricolo36


Très astucieux comme montage à réaliser pour l'avoir sous la main
Merci du partage

Padou


Merci
Il est largement amorti...

Bricolo36


Ca c'est certain

Bricolo36


Bonjour Padou pourrai-tu donner la référence des glissières Merci

Padou


Il s'agit de rails "ASTUCE" de chez LEROY-MERLIN que tu pourras trouver ici
Malheureusement l'ouverture est un peu trop étroite pour les serre-joints FESTOOL et comme ils sont en acier (les rails), je n'ai pas osé élargir l'ouverture avec une fraise de défonceuse. J'ai mis des vis M6 avec des écrous carrés

Bricolo36


Padou Merci Padon pour ta réponse rapide
Bonne soirée

Bricolo36


Je bricole beaucoup mais je n'avais pas pensé à ce rail encore merci pour l'idée
