Maillien Michael

Tuto's de charpentier

  Ce pas à pas présente un projet en cours de réalisation.

Tuto's de charpentier
+

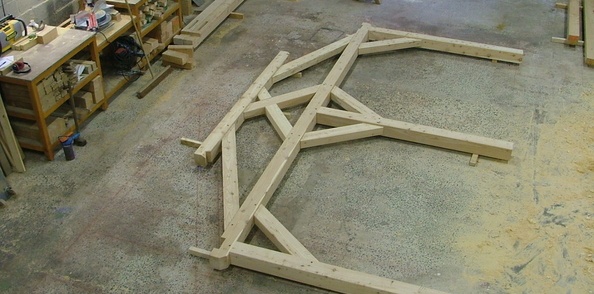

Un nouveau projet de charpente est en cours à l'atelier. Il s'agit d'un car-port, à deux versant et une croupette, en mélèze cette fois
Je profite de ce chantier pour réaliser quelques vidéos "tuto" sur les techniques de charpentier.
Comment faire une mortaise quand on n'a pas de mortaiseuse, faire un tenon en 6 coups de scie circulaire, mettre de la tire dans les chevilles, etc...

Liste des articles

Mis à jour

Partager

Comment faire une mortaise quand on n'a pas de mortaiseuse...

Un premier tuto, sur la réalisation d'une mortaise, sans mortaiseuse, avec des outils que l'on trouve couramment dans un atelier de boiseux.

Publié Mis à jour

Partager

Ce pas à pas est aussi le votre...

Ce pas à pas est aussi le votre, faite-moi part des sujets de charpente que vous souhaitez aborder.
Dans la mesure du possible, je ferais un tuto sur vos propositions.

Publié

Partager

Comment faire un tenon en six coups de scie circulaire

Deuxième tuto de cette série, un tenon de charpente, en six coups de scie circulaire.

Publié

Partager

Le chevillage à tire

Troisième tuto de cette série sur les technique de charpente: Le chevillage à tire

Publié

Partager

L'outillage électroportatif du charpentier

4ème vidéo de cette série tuto de charpente, l'outillage électroportatif du charpentier.

Publié

Partager

L'outillage manuel du charpentier

5eme tuto's de charpente, l'outillage manuel du charpentier. Bon film à tous,

Michael

Publié

Partager

Dehors, il pleut... et pendant ce temps là, à l'atelier...

Par ce temps morose, ne surtout pas perdre le moral 😉
Prenez soins de vous

Michael

Publié

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

Maillien Michael a publié le pas à pas "Tuto's de charpentier".
il y a 2 ans
sylvainlefrancomtois
( Modifié )

tuto prometteur ! je vais retrouver des bons souvenirs ! y a du bois sur la ligne de départ ;)

Santé !
( Modifié )

Ha, on va suivre ça avec beaucoup d'attention. Merci 😉

niconathy

Mais c’est parfait pour moi, des mortaises grosses sections sans mortaiseuse... hum! Tout vient à point à qui sait attendre.
Je vais voir si ce que j’avais imaginé est proche de la vérité...

MOWD
( Modifié )

Parfait! Je compte installer un mezzanine dans le garage, le tuto va me servir!

Santé !
( Modifié )

Pas sûr que tu en ai besoin. À moins de complications techniques, 2 murailleres et des solives et le tour est joué... Non ?

Si jamais, voici ma source d'information quand j'ai fait la mienne 😉
boisphile.over...le-6372996.html

Maillien Michael

Ouaip, c'est pas faux. Attention cependant avec les abaques, j'ai déjà constater de grosses différences entre l'abaques et un calcul de flèche. Suivant le bois utilisé, l'élasticité varie. Il y a pas mal de choses à prendre en compte dans un calcul de flèche.

riquet18x4

Le sujet m'intéresse.
Les tenons en six coups de scie, je suis preneur.
Je suis en train de réfléchir pour construire deux auvents de 6x8m suivi du nouvel atelier de 8x8m.
T'es conseils tombes bien.

Maillien Michael a publié l'article "Ce pas à pas est aussi le votre...".
il y a 2 ans
Etienne31
( Modifié )

Bonjour Michael,
Pourrait-tu aussi parler un peu du bois que tu utilise (tu peux répondre par commentaire si c'est très rapide).
J'ai l'habitude de faire de la menuiserie et le bois ne doit pas être le même.
Globalement, en menuiserie, le bois doit être très sec pour éviter les déformations et globalement, du feuillus, c'est plus sympa.
Pour la charpente, je suppose que des résineux ont le fil plus droit (et sont moins cher). Je suppose aussi que le bois n'est pas nécessairement aussi sec. Enfin, tu n'as pas le centre du tronc dans tes pièces ? Ca ne risque pas de se fendre ? Et je suppose aussi que la partie de l'arbre utilisé pour les deux types de réalisations n'est pas la même ...

Maillien Michael

Bonjour Etienne,
je comptais faire une vidéo sur ce sujet. En effet, le charpentier ne va pas avoir les mêmes exigences pour son bois. j'utilise principalement deux essences, le chêne et le mélèze, pour leurs caractéristique mécanique et durable. Si j'ai le coeur au milieu, c'est mieux ;-)
Par contre, pas tout à fait sec, mais pas frais non plus, on dit "du bois réessuyé".

A bientôt pour un tuto plus en détail.

a+, Michael

Niouniou

et petite question complémentaire : ton bois est corroyé à la 4 faces, avant que tu ne le reçoives, non ? Car, sinon, tes coupes à la scie circulaires ne seraient pas bonnes, non ?

Maillien Michael

Bien vu, le bois de charpente n'est que rarement dégauchit.
Le bois que l'on voit sur les tuto's est du mélèze, et il est, dans ce cas, sortit d'une 4 faces. Je peux donc me permettre de tracer avec une équerre et de tailler avec la circulaire à plats.
En revanche, lorsque le bois n'est pas dégauchit, et souvent même un peu tordu, je pique au fil à plomb, et il faut réglé le dévers de la circulaire...

Niouniou

Merci pour ces précisions ! Ça doit être coton à régler la circulaire sur le dévers !

Boisdemer
( Modifié )

Bonjour, j' ai déjà apprécié le visionnage de la création du carport. Cela m' a beaucoup inspiré pour un projet à venir.
J'ai une question concernant les liens entre poteaux et sablière : comment peut-on supprimer ceux qui se trouve dans le passage destiné au stationnement d'une camionette, sans perdre en rigidité ni solidité ? (pour une question de hauteur\largeur de passage)
Merci d'avance pour les suggestions et bonne continuation.

Maillien Michael

Bonjour bois de mer,
c'est là tout l'intérêt d'un lien, assurer la rigidité. Son utilité est de contre-venter.
Si tu supprimes un lien, tu dois trouver une autre autre manière d'assurer son rôle. Avec un assemblage métallique par exemple.

bien à toi,

Michael

Boisdemer

Merci pour la rapidité du conseil. J'avais envisagé de prolonger la sablière pour que les liens soit á l'extérieur de la baie de passage. Est-ce que ça peut fonctionner ou est-ce que j'oublie une composante des forces en jeu ?
Sinon peut-être est-il possible de se contenter de coins en bois insérés dans les angles si cela peut remplacer une équerre métallique ?
Il va falloir que je prenne le temps de mettre des plans en ligne afin de concrétiser tout ça.

Maillien Michael

En effet, par l'extérieur ça pourrait être une solution.
Des petits coin de bois par l'intérieur ne seront probablement pas suffisant.

Boisdemer

Toujours concernant ces liens entre poteaux et sablière, Je n'ai pas trouvé comment déterminer leur longueur idéale. L'angle doit être supérieur à 45° (53° idéalement si j' ai bien compris) mais comment déterminer la meilleure position des assemblages ?

Maillien Michael

tu peux placer tes liens à 45°, dans ce cas, ils jouent le rôle de contreventement seul. Si tu les places à 53° (ce que tu peux voir dans la plupart de mes réalisation) ils vont en plus jouer un rôle de support, de la sablière ou de l'entrait par exemple.

Boisdemer

Super pour ces précisions sur les angles, mais j'imagine que l'écartement entre les jonctions contreventement-sabliere et poteau-sabliere, à son importance dans la rigidité de l'ensemble. Y a t'il des critères mini / maxi ? Qu'elle est la méthode pour bien positionner les liens ?

Maillien Michael

En fait, ça se calcul... il faut entre autre vérifier que la charge ne va pas flamber ton poteaux... Mais c'est plutôt compliqué à expliquer...

D'une manière générale, que tu peux voir sur les différentes photos de mes réalisation, je place mes liens de manière à ce qu'il ne gêne pas le passage d'une personne.Si tu considères un entrai, ou une sablière à environ 2.2m de haut, pour un lien à 53°, je descends le lien de 80cm et je l'écarte de 60cm à l'horizontal, ce qui te donne un angle de 53°.

Boisdemer

Super, voilà qui me donne un ordre de grandeur pour mon projet et merci de m'épargner les calculs savants, ce n'était en effet pas le but de ma démarche :-)
Il ne me reste plus qu'à passer ces précieuses informations à la moulinette pour faire un plan qui tient la route. D'ici là je vais continuer à suivre la publication de tes vidéos...
Bon vent !

Maillien Michael a publié l'article "Comment faire un tenon en six coups de scie circulaire".
il y a 2 ans
cyrille68

Merci pour les vidéos,j'ai un abris bois a faire cette année cela va me servir super

Boisenformes
( Modifié )

C'est beau, c'est net et précis, comme le discours très pédagogue sans baratin inutile, que l'essentiel, bref que du bonheur de te voir partager avec nous ces règles d'art.
Il est certain que j'aurais plus à apprendre de toi en charpenterie que toi de moi en "bétonnerie" 😂

Le seul regret que l'on peut avoir en charpenterie, c'est que le plupart du temps, ces ouvrages qui sont souvent de véritables chef-d’œuvres, ne sont plus visibles une fois le bâtiment couvert et terminé.

Maillien Michael

Salut l'ami, merci pour ton com, c'est encourageant.
J'ai quand même pas mal de chance depuis quelques temps, la plupart des charpentes que j'ai fabriquées sont toujours visible, dont celle "Pour Anna", entièrement visible à l'intérieur de la maison, 30m de long, 10m³ de chêne, 6 fermes, 35 pannes...

Niouniou
( Modifié )

D'abord, merci pour ces tutos et pas-à-pas!
Comme sujet de charpente, je serai intéressé par la tenue des outils, notamment de la bisaiguë, et aussi des infos sur le trait et le piquage au plomb... Si c'est pas trop demandé...
Merci encore, c'est très intéressant et c'est de la belle charpente, j'aime bien ça!!!

Maillien Michael

Ok, à l'occasion je toucherais un mots sur la bisaigue.
Concernant le trait et le piquage, Michel verdon à fait des vidéos très détaillées sur le sujet. Tu les trouveras en cherchant "apprendre la charpente" dans youtube.

bonne journée

foal

Comme BOISENFORMES, quel plaisir d'avoir des explications concises et précises sans blabla inutile ,merci et bien pour la "grenouillère" vraiment très utile!

Azrhodd
( Modifié )

Hello!

Vas-tu continuer tes tutos ?

Maillien Michael

Salut,

oui, j'en ai plusieurs dans "le tube".
Je suis un peu débordé en ce moment sur les chantiers, mais ça arrive.

Azrhodd
( Modifié )

Maillien Michael ahah, alors si tu en as de lancés ça me va 😁

Santé !
( Modifié )

En voilà une bonne nouvelle 😊

Santé !
( Modifié )

Salut Maillien Michael,

Il y a un truc qui me turlupine :
Tu ne l'expliques pas, mais j'ai compris comment on pique la charpente pour tracer.
Tu expliques comment faire le désabout sur le tenon, facile avec l'équerre Alpha :).

Par contre, tu n'explique pas comment on trace le désabout sur la mortaise. Et là, je sèche car je ne comprends pas comment tu peux tracer le désabout de la mortaise sans tracer celui du tenon.
En effet, tu prends une valeur fixe de 10mm pour le tenon, donc le desabout de la mortaise dépend de l'angle entre les deux pièces de bois. J'aurais donc pensé que tu tracerait ton tenon et son désabout encore sur l'épure afin de venir piquer le désabout de la mortaise.

Je ne sais pas si je suis bien clair dans mon questionnement, mais j'espère que tu vas pouvoir m'éclairer.

sylvainlefrancomtois
( Modifié )

hello ici des video bien faite aussi !

youtube.com/wa...h?v=plTcZdTS1g0

Santé !
( Modifié )

hum, j'ai rien dit, j'ai compris mon problème de géométrie 😖

En fait, le désabout se fait sur l'about du tenon qui est perpendiculaire à l'arase, donc, le désabout de la mortaise ne dépend pas de l'angle, il est de 10 mm aussi ...
C'est la hauteur du désabout qui va dépendre de l'angle.

voilà voilà ... 🙈

Santé !
( Modifié )

Oui, merci sylvainlefrancomtois ,je les dévore celles là aussi 😁

sylvainlefrancomtois

complètement , mais il faut évaluer au piquage , trop petit (risque d éclatement) trop gros (pas beau !)
perso ma jauge a l œil pour cela c était la partie méplate de mon crayon de charpentier ! (autour de 15 mm)

Santé !

oui, mais s'il est trop gros c'est que l'angle est élevé et donc que son utilité est moindre, tu peux t'en passer à un moment.
Et s'il est trop petit, c'est que l'angle est faible et il vaut mieux faire un embrèvement.

Juste ?

Maillien Michael

exactement. Si l'angle est faible, tu peux décider de ne pas faire de désabout. Attention cependant de bien marquer tes assemblage. et si il est trop petit, se poser la question d'un embrèvement (judicieux en général) ou de faire un désabout plus grand.

Maillien Michael

A titre d'exemple, c'est souvent sur l'assemblage de contre-fiche/arbalétrier que j'évite de faire un désabout, et sur l'assemblage d'arba/entrait que j'en fais un plus grand ou un embrèvement.

sylvainlefrancomtois
( Modifié )
sylvainlefrancomtois
( Modifié )
Maillien Michael
( Modifié )

Thierry,

tu as tout compris ;-)

sylvainlefrancomtois

tu as du boulot intéressant en ce moment ??

sylvainlefrancomtois
( Modifié )

j aime bien tes video et ton travail ,elles me rappellent des supers souvenirs !!

Maillien Michael
( Modifié )

En ce moment je fais un chantier d'annexe en ossature de bois, en remplacement d'une véranda pourrie, avec ajout d'une terrasse couverte et transformation d'une partie existante afin d'avoir une toiture plate d'un seul tenant sur l'ensemble... il y a des photos sur ma page FB.
Sinon au programme, je vais commencer une charpente tradi en chêne de cinq fermes en appentit pour une terrasse, et juste après une charpente de toiture pour un garage "de luxe", avec la couverture en ardoises naturelles, et par la suite une terrasse couverte dans le prolongement... plus quelques dossiers sur le feu...

bref, j'ai de quoi faire

Ceci dit, j'ai prix quelques jours de repos pour finir la chambre de ma fille...

sylvainlefrancomtois
( Modifié )

Maillien Michael oui il y a des priorités ;)

sanglier

embrevement differents du haut arbas dans poinçon suivant pente infr ou supr à 45°

Maillien Michael a publié l'article "Le chevillage à tire".
il y a 7 mois
Santé !
( Modifié )

Haaa ! Enfin un nouveau tuto \o/ ! Heureux de voir que tu en fais encore et un grand merci pour ces explications ultra claires !

sylvainlefrancomtois

👌

ren22

Génial ce nouveau tuto ! Toujours aussi clair dans tes explications ! Vraiment passionnantes tes vidéos ! Merci !

Ducatsim69
( Modifié )

Bonjour Michael,

Merci puur ton investissement et le partage de tes superbes réalisations.
Ayant un projet d'abri bois à réaliser, tes tutos pour amateur sont une aubaine pour moi.
Je me demandais si tu ferais une vidéo d'embrèvement couvert dans ta série ?
Si ce n'est pas le cas, peux tu me dire si le taillage de l'embrèvement est fait uniquement au ciseau / ébauchoire ou existe t'il des astuces d'usinage à l'electro pour être plus précis, rapide ?

Merci

Maillien Michael

Bonjour, je pourrais faire un tuto sur l'embrèvement couvert, mais je n'en ai pas en projet pour le moment.
En principe l'embrèvement couvert se fait à l'ébauchoir, mais tu peux aussi réaliser un gabarit pour le faire avec une défonceuse.

bon travail à toi

Michael

Ducatsim69

Merci pour ta réponse Michael.

Bons projets

totof
( Modifié )

genial tes tutos en plus je galere sur une pergola actuellement 😟 et j aurais une proposition de tuto pour le piquage des bois je crois que l on dit comme ca parce que j avais des bois gauches et je savais pas comment faire 😭

Maillien Michael

Bonjour totof,

il existe de tuto sur le picquage au fil à plomb.

tu les trouveras sur la chaine youtube de Michel Verdon.

bon boulot,

Michael

Corps et Bois

👍 +1 totof ici par exemple: Le piquage en image

kaj
( Modifié )

Toujours aussi intéressant et très bien expliqué!

Maillien Michael

Merci Kaj

Toumefair

bonjour, je viens de regarder tes 3 tutos en suivant , c est clair et precis merci

Maillien Michael a publié l'article "L'outillage électroportatif du charpentier".
il y a 6 mois
michel22440
( Modifié )

Beau travail de vulgarisation et de partage. Bien que n'ayant pas de projet de charpente, j'ai regardé avec beaucoup d'intérêt tes trois vidéos. J'attends avec impatience la prochaine sur l'outillage manuel (ton équerre de charpentier m'intrigue)
Merci et à bientôt 👏

Maillien Michael

Bonjour,
j'explique comment utiliser l'équerre dans la vidéo sur le tenon.

michel22440

Oui, j'avais bien vu, mais un petit sujet détaillé dans la prochaine vidéo sur ce type d'équerre, pas très répandue chez les menuisiers, en intéresserai surement pas mal d'entre nous .

Santé !
( Modifié )

Mes lames vont te remercier 😁😁

Ça a l'air vraiment top ces mafell !

Tu n'as pas parlé de ton rabot qu'on a déjà eu l'occasion de voir.

Maillien Michael

Salut, je n'en ai pas parlé parce que je ne l'ai plus, et surtout parce que ce n'est pas essentiel

kaj
( Modifié )

Toujours aussi pro et des explications claires, merci pour ce travail. Je me suis abonné à ta chaîne YT (ce que je fais très rarement)

sylvainlefrancomtois

+1 Salut Jacky !!

kaj

Salut Sylvain, bisous avec un masque

Maillien Michael

Salut les gars, merci pour vos retour ;-)

Maillien Michael a publié l'article "L'outillage manuel du charpentier".
il y a 6 mois
sylvainlefrancomtois
( Modifié )

L'ensemble devient un vrais petit traité de la pratique de charpente !! le devoir c'est d’être un passeur et de faire passer !! Tu t'en sort à merveille, un vrais régal ! 😉

Santé !

+1 ✌

stefdefoot

Tes vidéos sont toujours très intéressantes et pédagogiques. Dommage qu'il n'existe que très peu de youtubeurs charpentier comme toi, j'adore la charpente et je trouve que c'est moins représenté que la menuiserie par exemple. Espérons que ca se développe plus à l'avenir.

A+

kaj
( Modifié )

Le prochain outil : J'ai deux branches, je ne me contente pas de tourner en rond, je peux pousser mon utilisateur dans ses derniers retranchements, je suis...
Toujours aussi intéressantes tes vidéos !

Corps et Bois
( Modifié )

kaj un compas? 🤔

kaj

C'est à Maillien Michael de répondre si j'ai bon 😉

sylvainlefrancomtois
( Modifié )

Je dirais , l'aire de traçage de la ligne (plancher ou dalle) avec les cales d'épaisseurs , et le lapin si on est seul ! 🤔

Maillien Michael
( Modifié )

La vidéo sur cet outil mystérieux est en cours de montage, je dois encore tourner quelques séquence... soyez patient 😉

sylvainlefrancomtois

je devrais le savoir !! ça m'énerve !!! 😜

Maillien Michael

😂😂😂

kaj
( Modifié )

Dis moi si je chauffe pour les bois gauches

Maillien Michael a publié l'article "Dehors, il pleut... et pendant ce temps là, à l'atelier...".
il y a 1 mois
dependancesbois

😂😂😂😂
La scie musical électrique !!!
Alors on pète un câble ???

Santé !

😂

Content de revoir tes vidéos ! vivement les prochaines !

Connectez-vous pour ajouter un commentaire.
7 340 vues
81 commentaires

Publications associées

0 question
0 plan
0 processus
0 fournisseur
0 école
Voir aussi
Table des matières
