Une porte sur pivot IMMENSE


Un jour au Cambodge, une porte !

La société WoodTrotter pour laquelle je dispense mes services, avait l'idée de faire une porte pour son office.

Cependant, elle ne voulait surtout pas une porte banale que tout le monde peux faire. Et c'est là qui est venue l'idée de faire une porte sans aucun cadre et de la dimension de l'ouverture. L'ouverture fait que 2650 mm * 1600 mm.

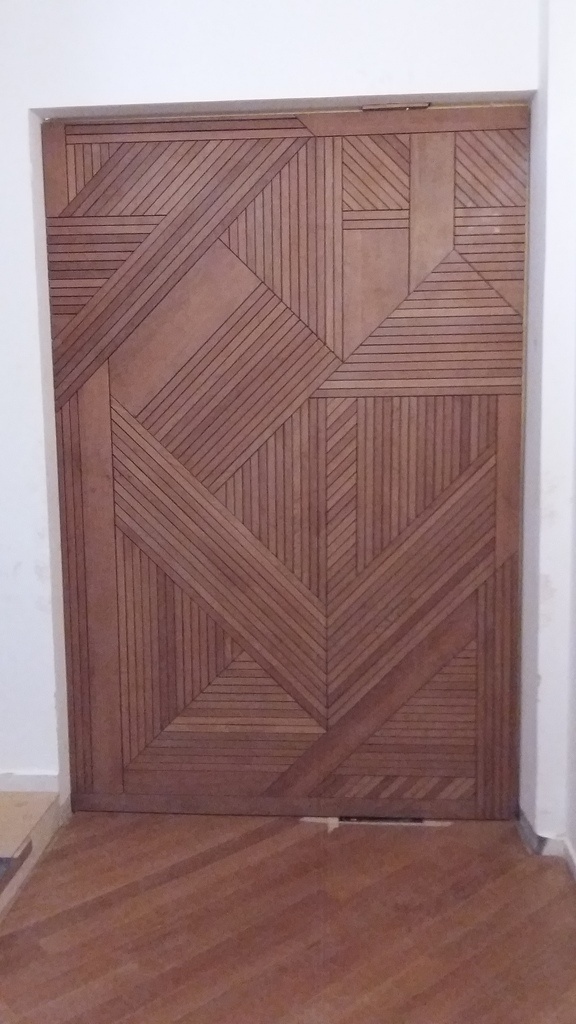

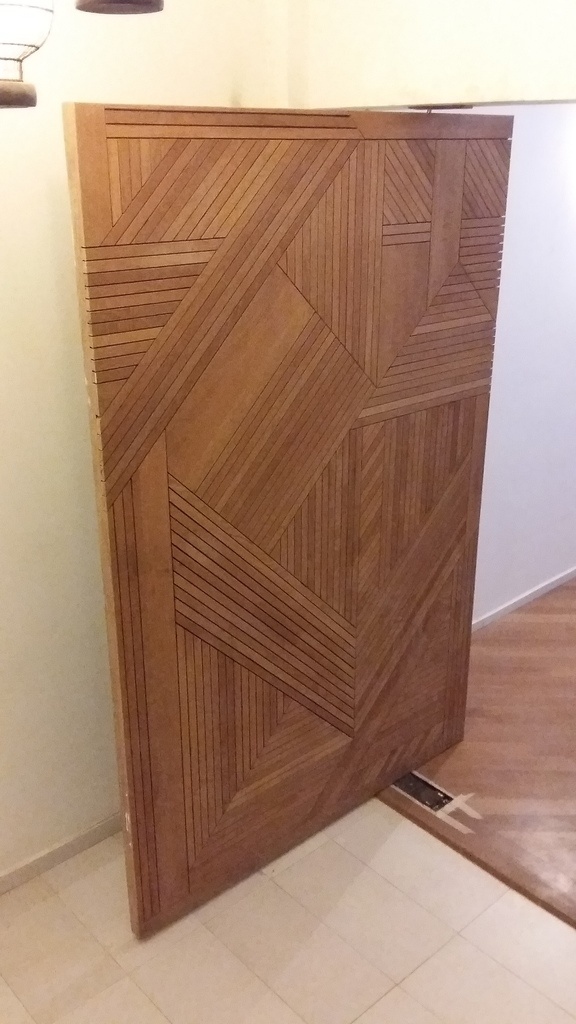

La réalisation se résume à un cadre en acier avec 4 croix pour renforcer le tout. Le contour une alaise bois de 40 mm pour le visuel. Une face en médium peint et une autre qui reçoit les lames de bois en contre-plaqué peint en noir. On fini évidemment par les lames de bois qui font 27 mm *27 mm.

L'ensemble fait un poids monstre de 220 Kg environ !

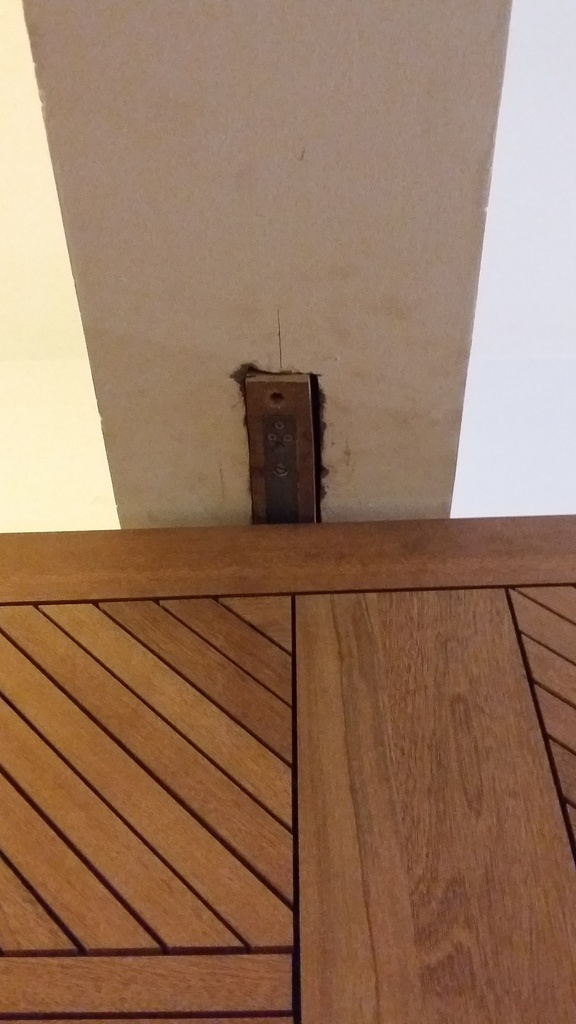

Il est important de prévoir une quincaillerie qui peut supporter ce poids, et donc un pivot de résistance 300 kg devrais être suffisant.

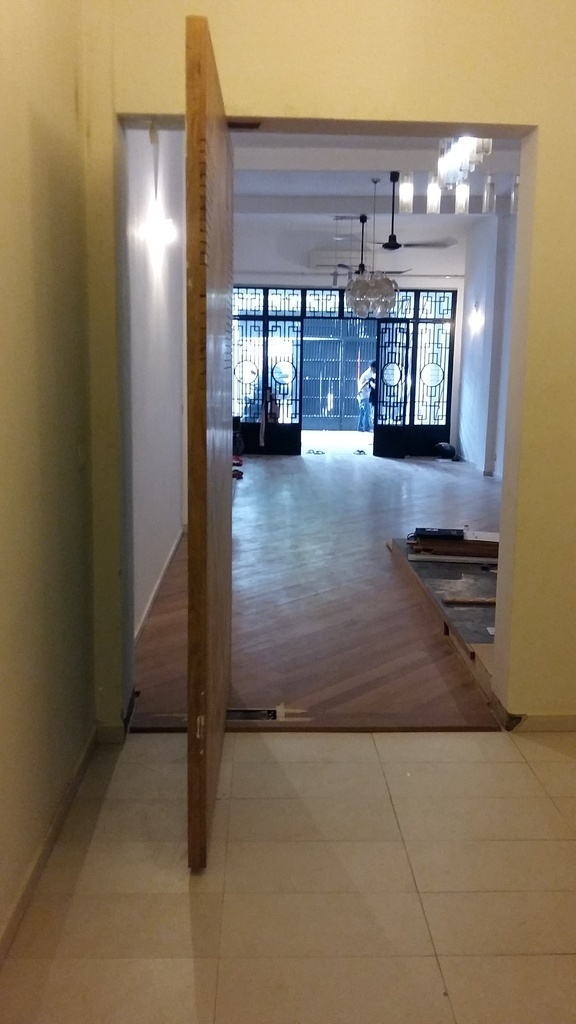

Voyons ensemble l'utilisation une fois en place :


Discussions

Jérémy Lipreau a publié la création "Une porte sur pivot IMMENSE".il y a 1 an
racmterrof

Que se passerait-il si une main, un bras.... devait se trouver coincé entre le mur et la porte côté pivot?

logo le secret du bois


Ce type de pivot possède des vis de réglage sur la force tu retour de porte.

Donc j'ai réglé la porte de telle façon pour qu'elle perde de la vitesse sur la fin et donc de puissance.

La réponse à ta question est simplement qu'il se passera rien de grave pour la personne ^^
1- la personne à tout le temps pour retirer son bras avant qu'il ne se coince
2- si cella devrais arrivé la personne arrivera à ré-ouvrir la porte

cedricc


Un projet pensé comme il se doit...

Boris Beaulant


C'est original !
Si je comprends bien tout le motif de la porte est collé donc ?

logo le secret du bois

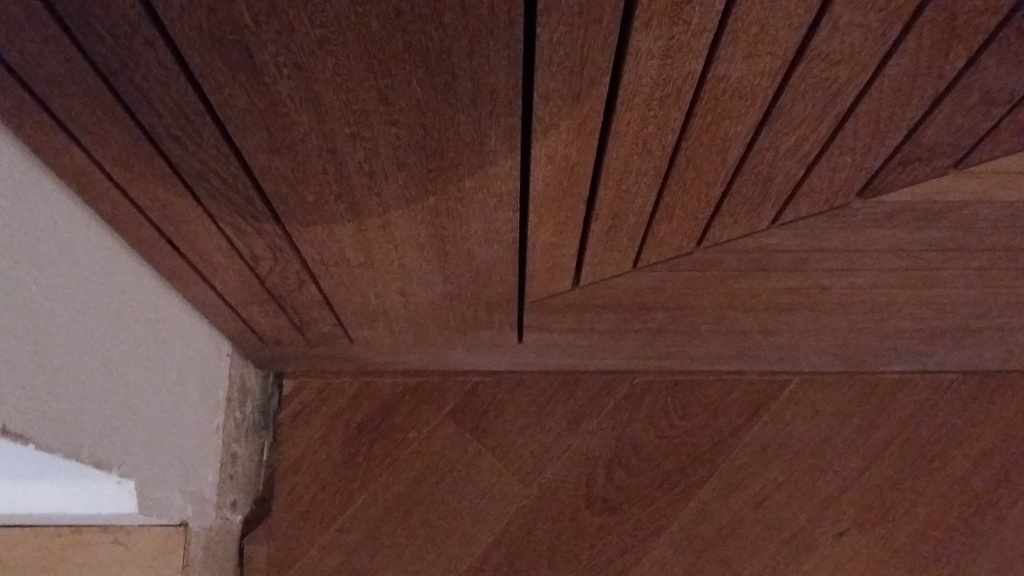

Oui toute les lames de bois sont collé et clouer par l'arrière du bois donc l'intérieur de la porte

cedricc


J' aurais pensé que c' était collé en surface sur 10 mm d ' épaisseur environ, ça doit prendre du temps de tout mettre parfaitement en alignement, à l' équerre etc... c' est du boulot ce genre de porte , tu comptes moins te heures...

Nicoel


Pourquoi faire simple quand on peut faire compliqué 😂

Très jolis motifs ceci dit

logo le secret du bois


parce sinon on s'amuse pas ^^

sylvainlefrancomtois

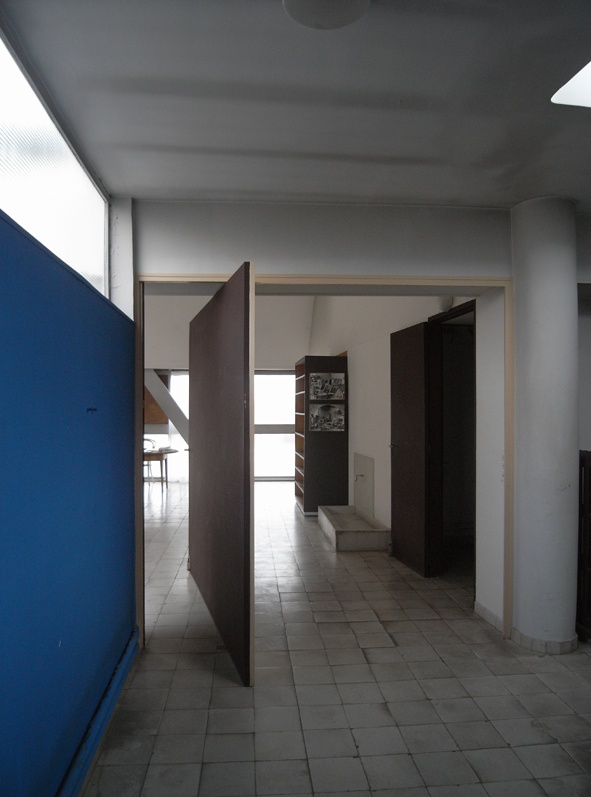

bel ouvrage !! pivot à la façon "Le Corbusier"

logo le secret du bois


Merci et merci pour l'info je ne savais pas que cela avait un nom ou une inspiration

Le Corbusier était un homme visionnaire et admirable

sylvainlefrancomtois


Jérémy Lipreau appartement le Corbusier ;)

logo le secret du bois


sylvainlefrancomtois elle plus jolie dans ce sens là ^^

FMJ


Superbe !!!

jeanco77


C'est très art déco, années 1930. Bel ouvrage !

ecto1


très beau !

dependancesbois


jolie porte, très originale!

Claude31


Trés bel ouvrage

Kentaro


C'est très très très beau!

Mais je n'ai pas bien compris la structure. Il y a une âme en médium, sur lequel sont collées des baguettes de contreplaqué et par dessus le bois que l'on voit ? Et le cadre métal ?

C'est quoi du "pheak" ?

logo le secret du bois


Merci ^^

La structure est en métal recouverte d'une plaque de medium sur une face et l'autre face d'un CP plus bois

Le pheak c'est u bois local du Cambodge

Maxime21
