Table bois - métal avec rallonges papillons


Voici une livraison qui va me permettre de regagner de la place dans l'atelier.

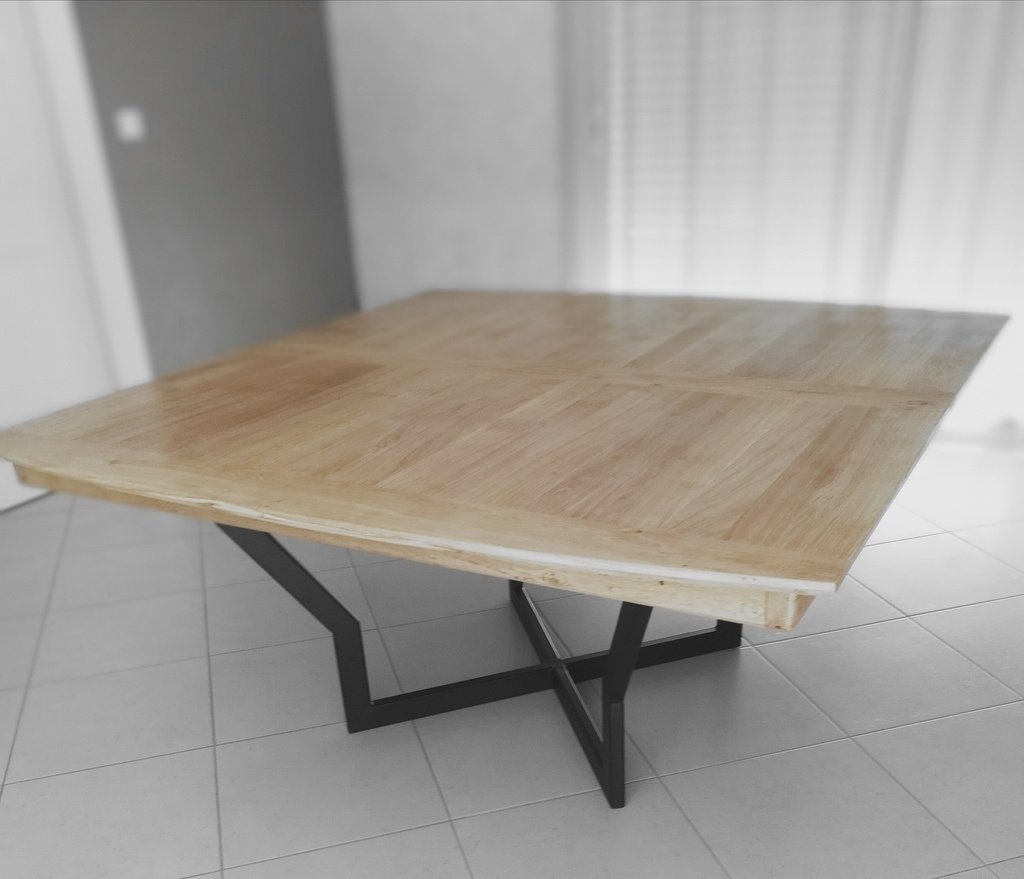

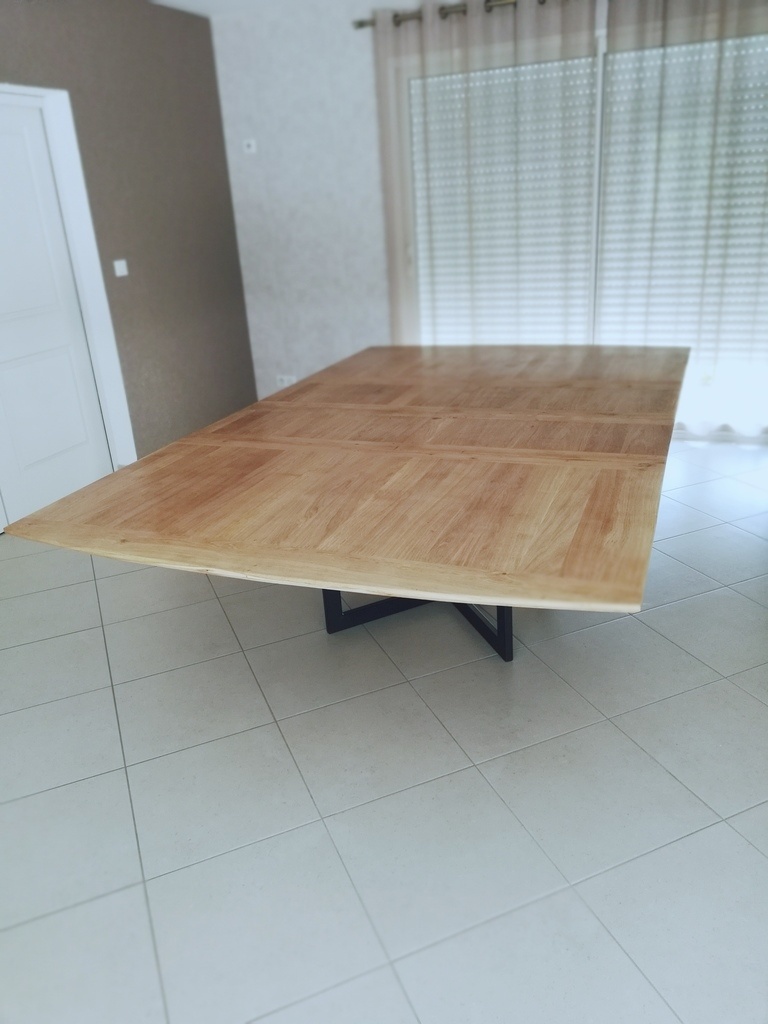

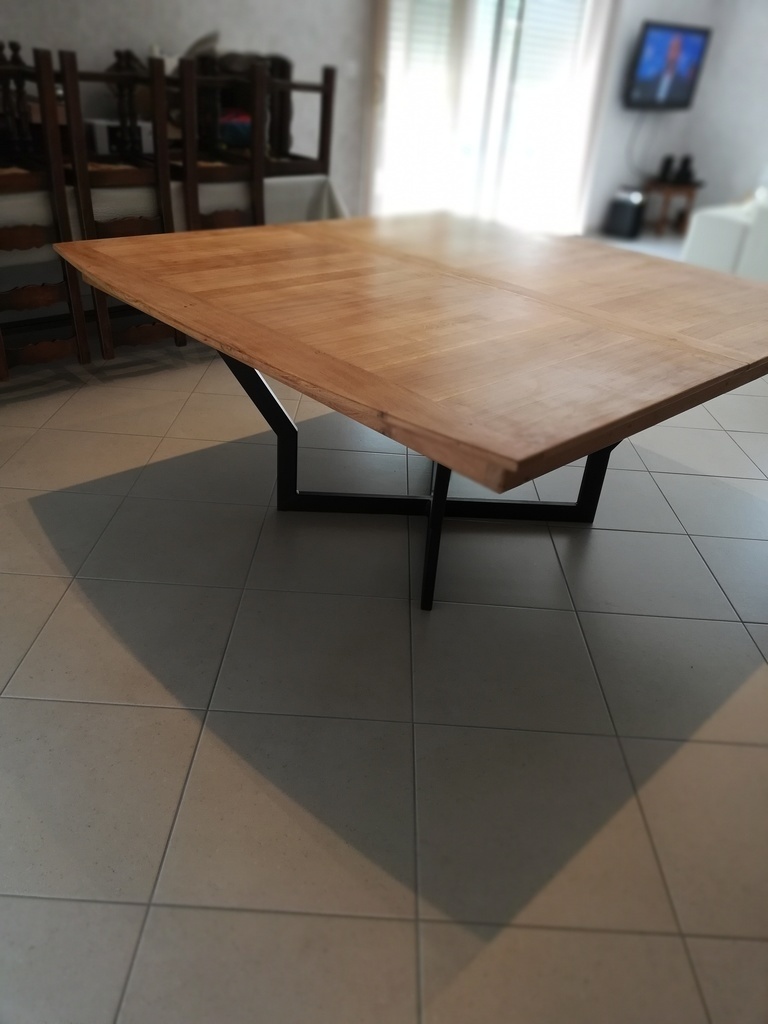

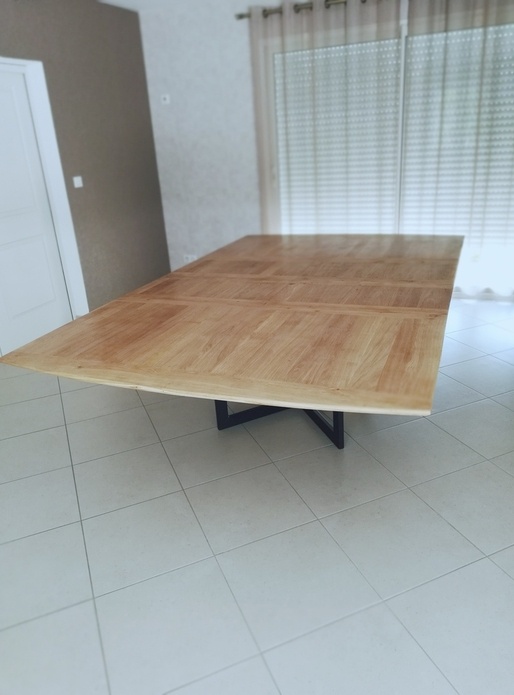

La demande : il fallait une table carré avec 2 allonges de 50 cm (en milieu de plateau), plateau en chêne et piétement en acier. La table fait au finale 1m60 x 1m60 repliée, 1m60 x 2m10 avec une rallonge et 1m60 x 2m60 avec les deux. Un sacré morceau !!!

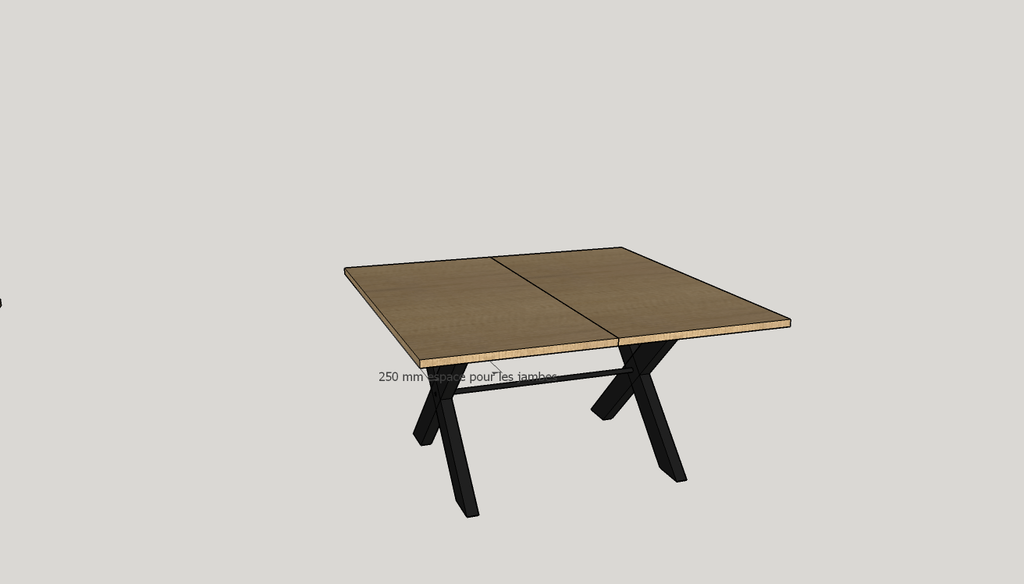

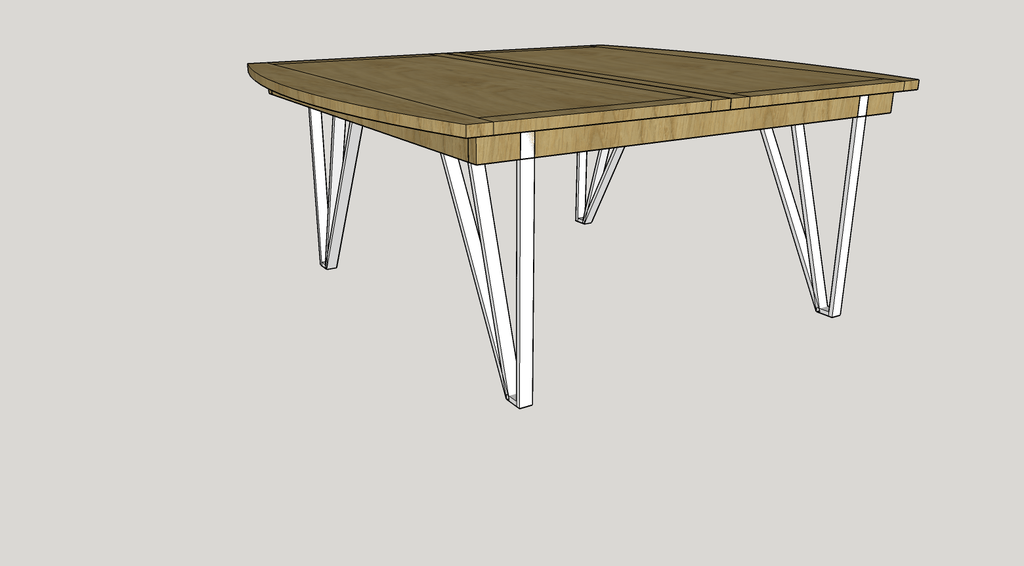

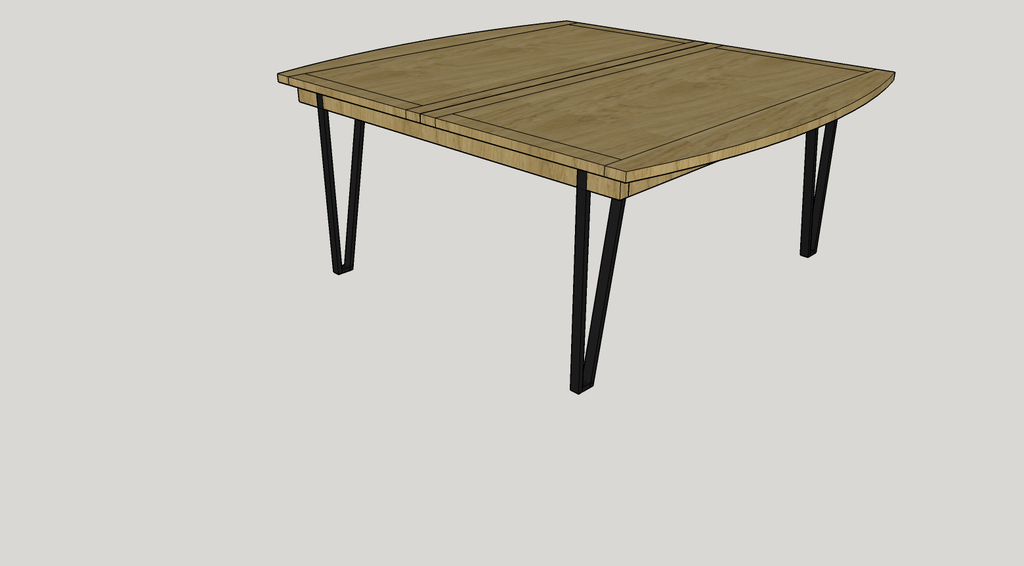

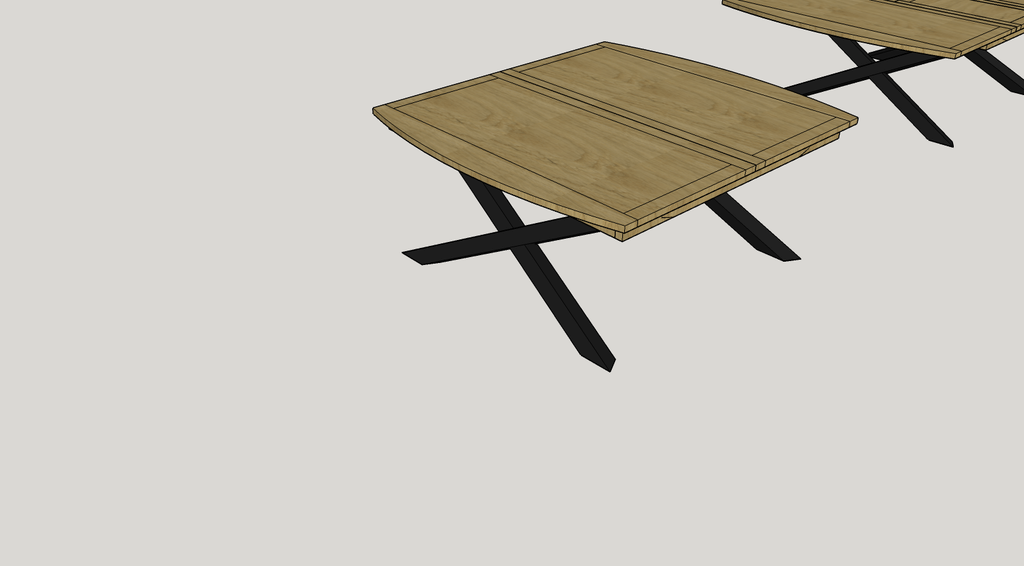

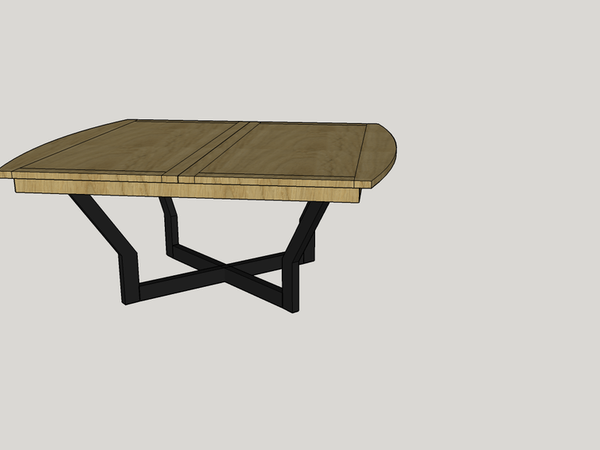

Je me suis donc bien retourné le cerveau sur les plans. On a avait parlé

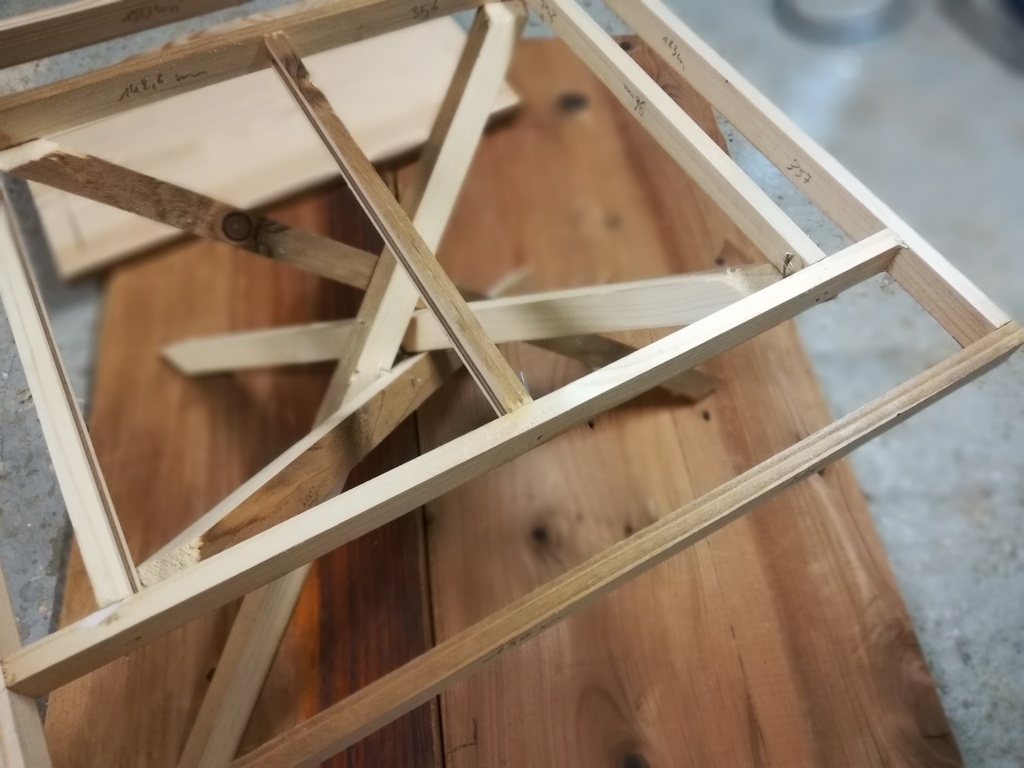

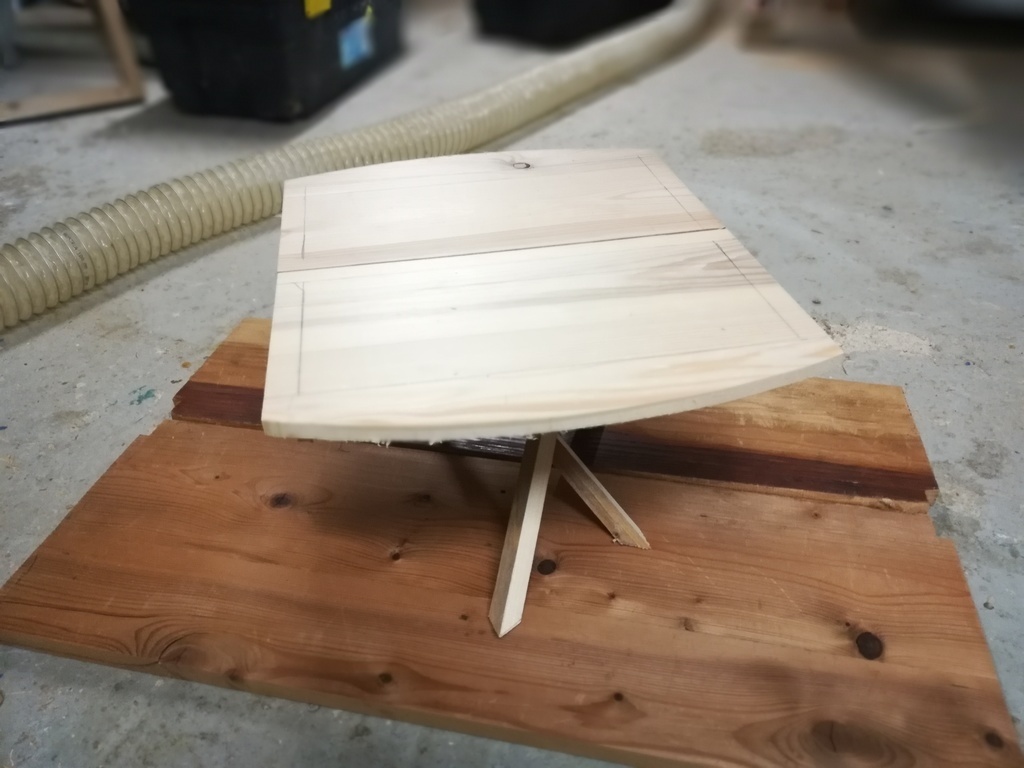

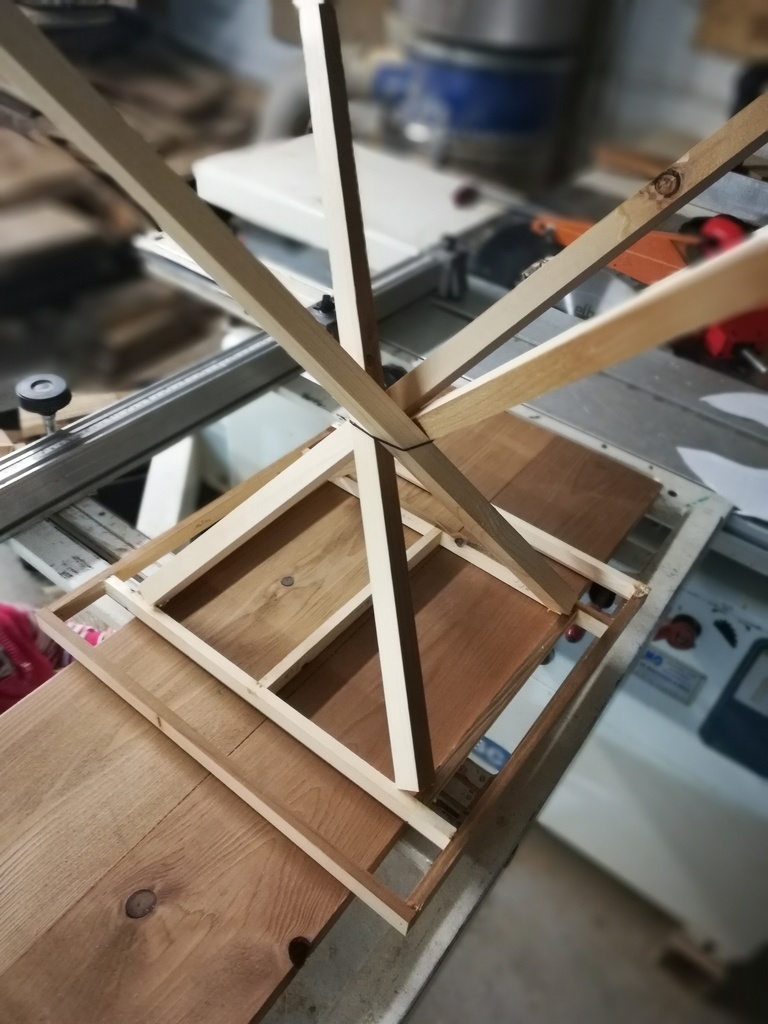

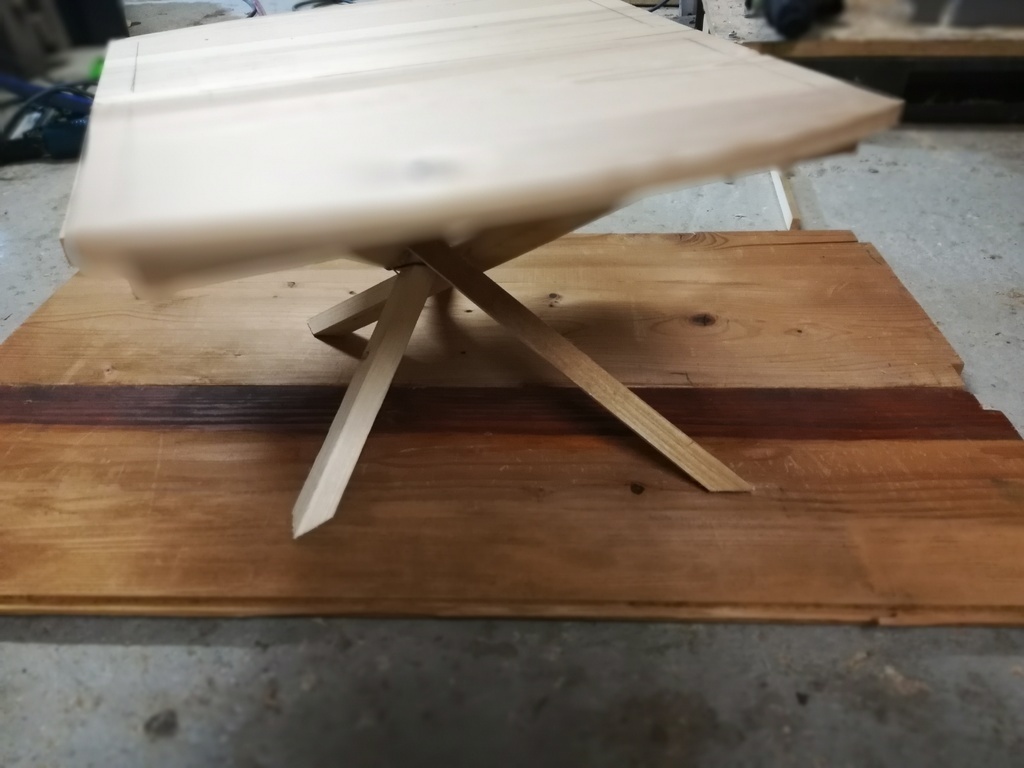

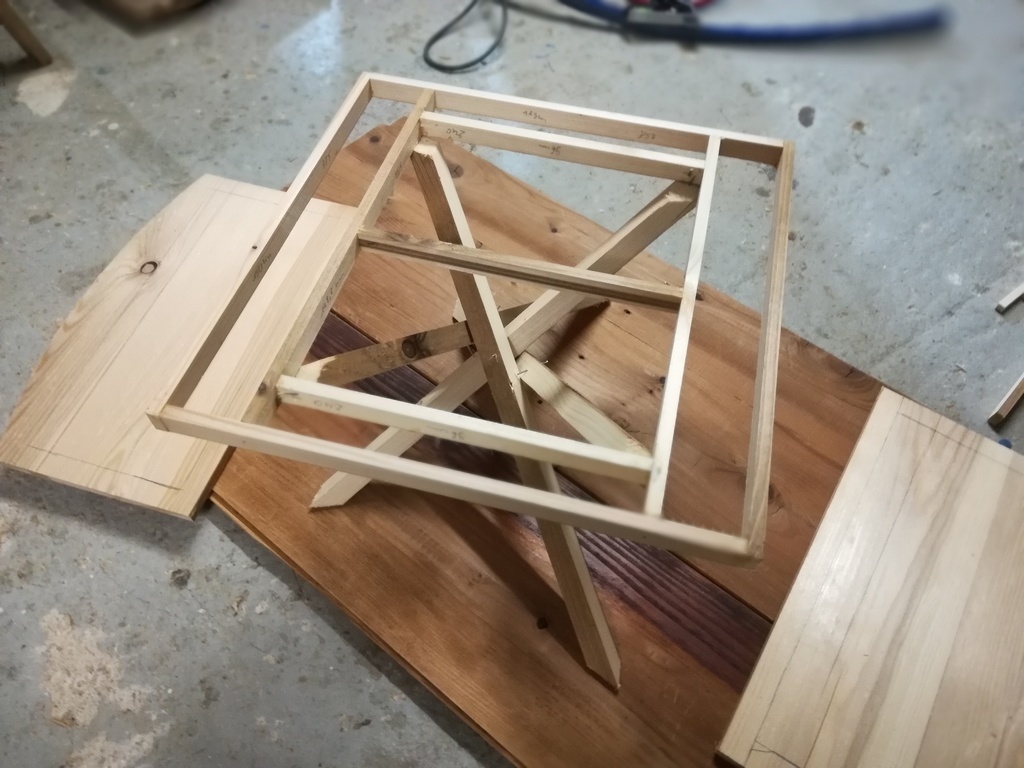

Et lorsque que j'ai fait la maquette je me suis rendu compte que la rotation de la rallonge ne pouvait pas se faire.

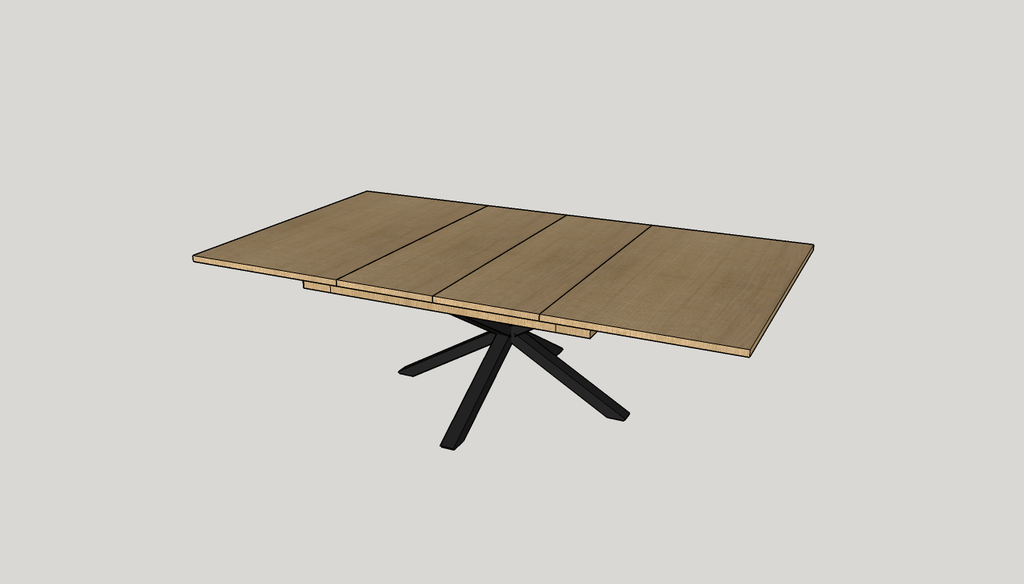

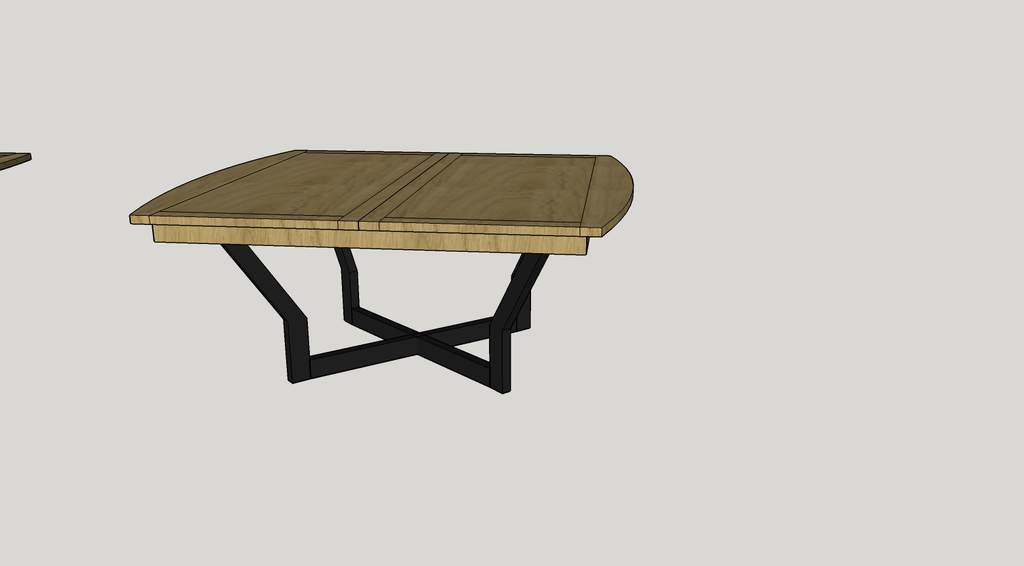

J'ai donc proposé d'autres pieds et nous sommes partis sur celui-ci.

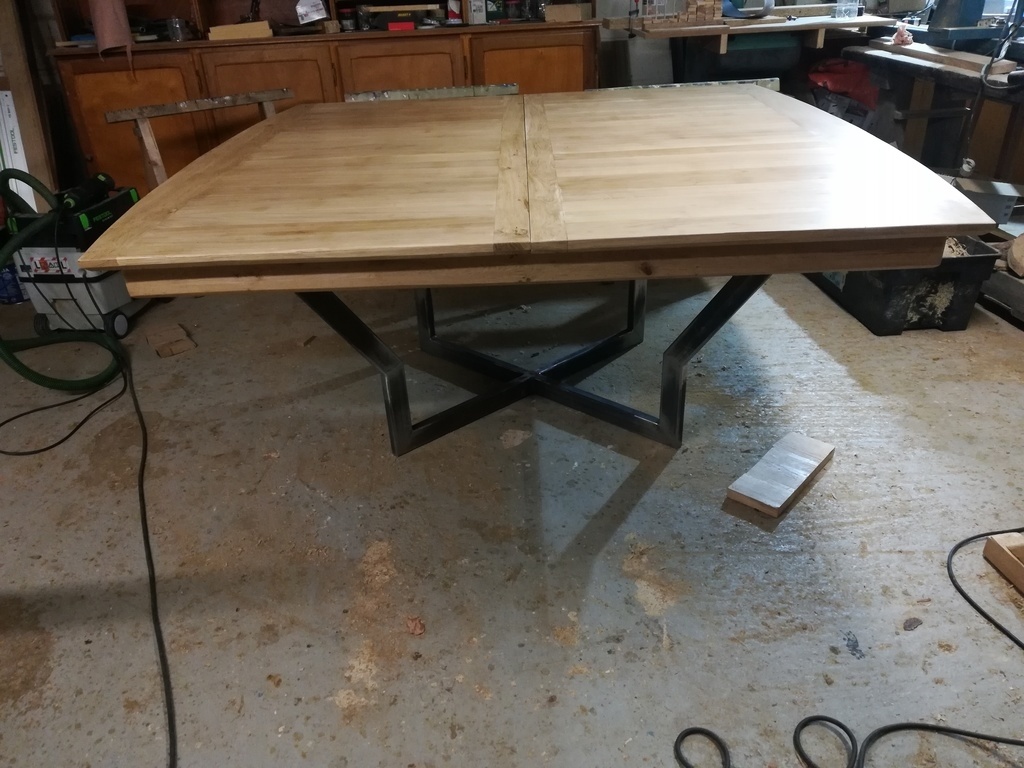

Plateau : il est composé de 2 demi-plateaux. Pour la structure j'ai réalisé des alaises de chaque côté (je n'avais pas du tout envie d'y revenir parce que le plateau aurait bougé). L'arrondi a était réalisé avec un gabarit + fraise à copier. Le chanfrein a été fait à la toupie avec fraise de 45 et roulement.

La structure de la table était la partie la plus simple. Les différents éléments ont été assemblés à l'aide de dominos.

La partie rallonges : Les plateaux sont construits sur le même principe que les autres. Pour la quincaillerie, je suis parti sur des coulisses synchronisées et la ferrure pour allonges papillons.

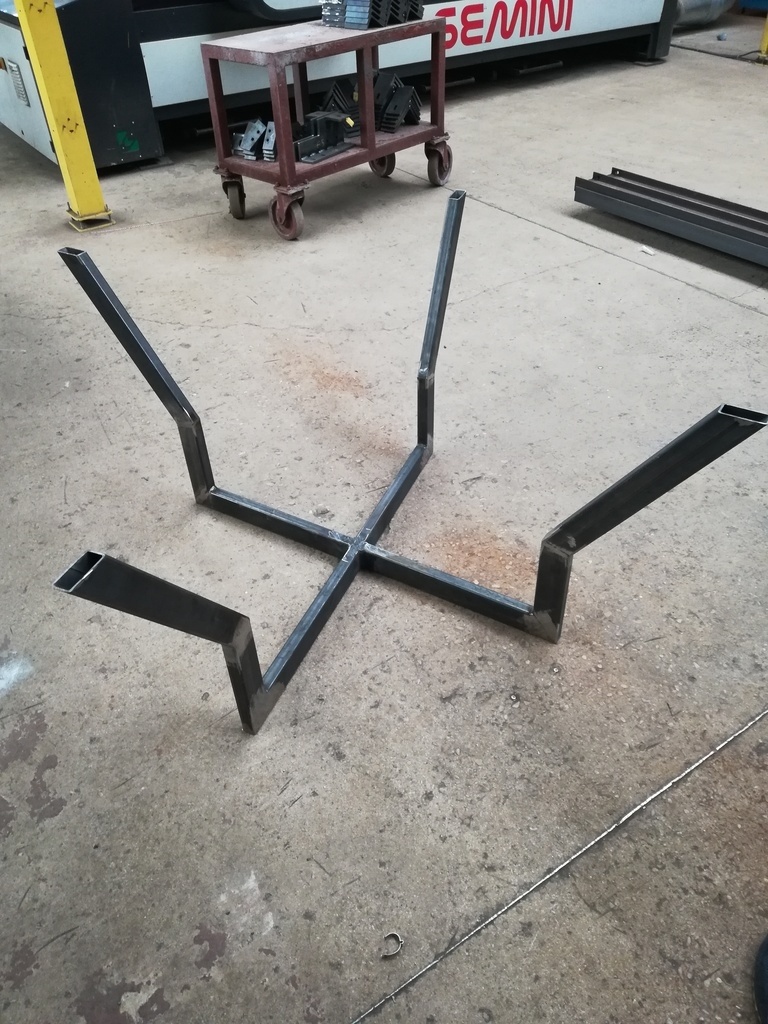

le pied a été fait par le métalier de mon village et le pied est thermolaqué

une petite modification par rapport au plan de départ, j'ai supprimé la barre intermédiaire qui supportait le tube des rallonges afin de permettre de ne mettre qu'une seule rallonge.

Par ailleurs pour limiter les frottements lors de l'ouverture et de la fermeture du plateau j'ai ajouté quelques morceaux de feutre.

Mis à jour

Publications associées


Discussions

chênedinspiration a publié la création "Table bois - métal avec rallonges papillons".
il y a 2 ans
Nicoel
( Modifié )

C'est géant, Bravo !

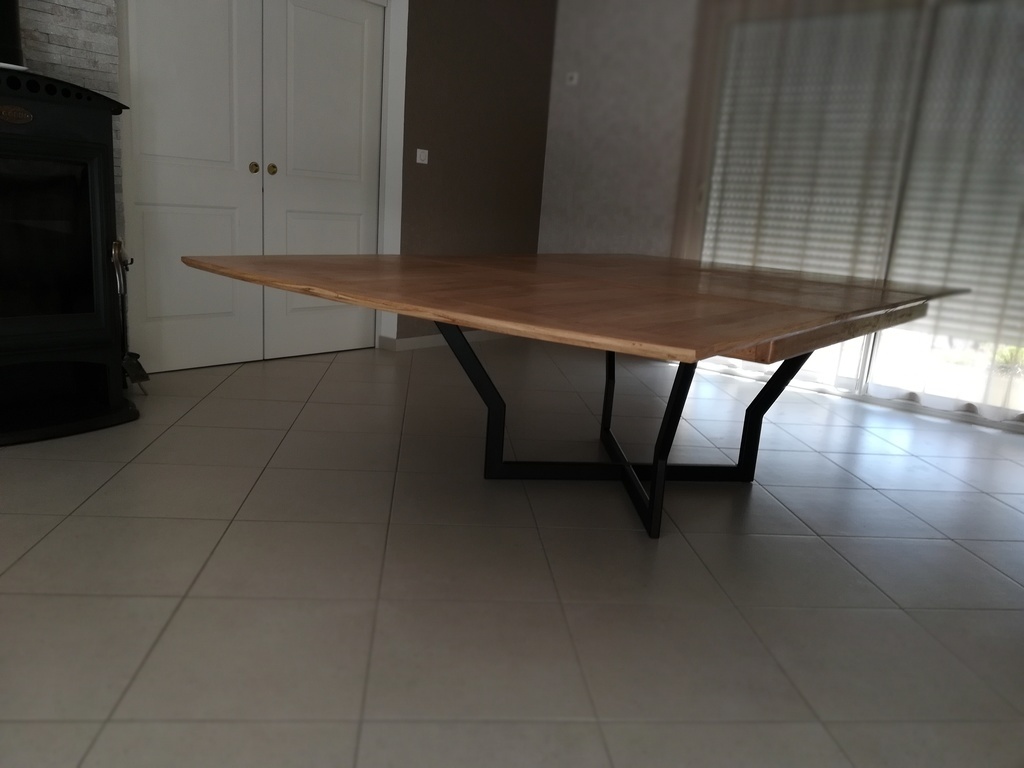

La première photo donne l'impression d'un porte à faux important aux angles. Stable tout de même, une fois chargée ?

chênedinspiration

C'est vrai que le porte à faux est important. ça tient car l'ensemble est solidaire grâce aux goujons mais j'éviterais de mettre les lourds en bout de table :D.

Boris Beaulant
( Modifié )

Finalement, c'est rendu plus simple les pieds comme ça ;)
Belle grosse surface de table !

chênedinspiration

oui le métallier était content que change de pied :)

Alexp67
( Modifié )

Bonjour et bravo!! Qu est ce que le vernis Aqua? ça rend vachement brillant c'est le but?

chênedinspiration
( Modifié )

merci, le vernis est satiné, il n'est pas si brillant que ça. C'est juste que la pièce est très lumineuse. C'est le vernis de chez blanchon à phase aqueuse.

ebenober
( Modifié )

Beau résultat, mais j'ai du mal à comprendre pourquoi ton client a voulu une table basse avec rallonges de dimensions aussi gigantesques !? C'est une famille nombreuse japonaise ? 😁

Termite

Cela ne me semble pas être une table basse... je me trompe?

Termite

En tout cas bravo c'est très joli.........

BIBI

immense cette table , belle réalisation !
quelle est l'épaisseur du plateau ?
comment avez vous fixé les alèses ?
