Boris Beaulant

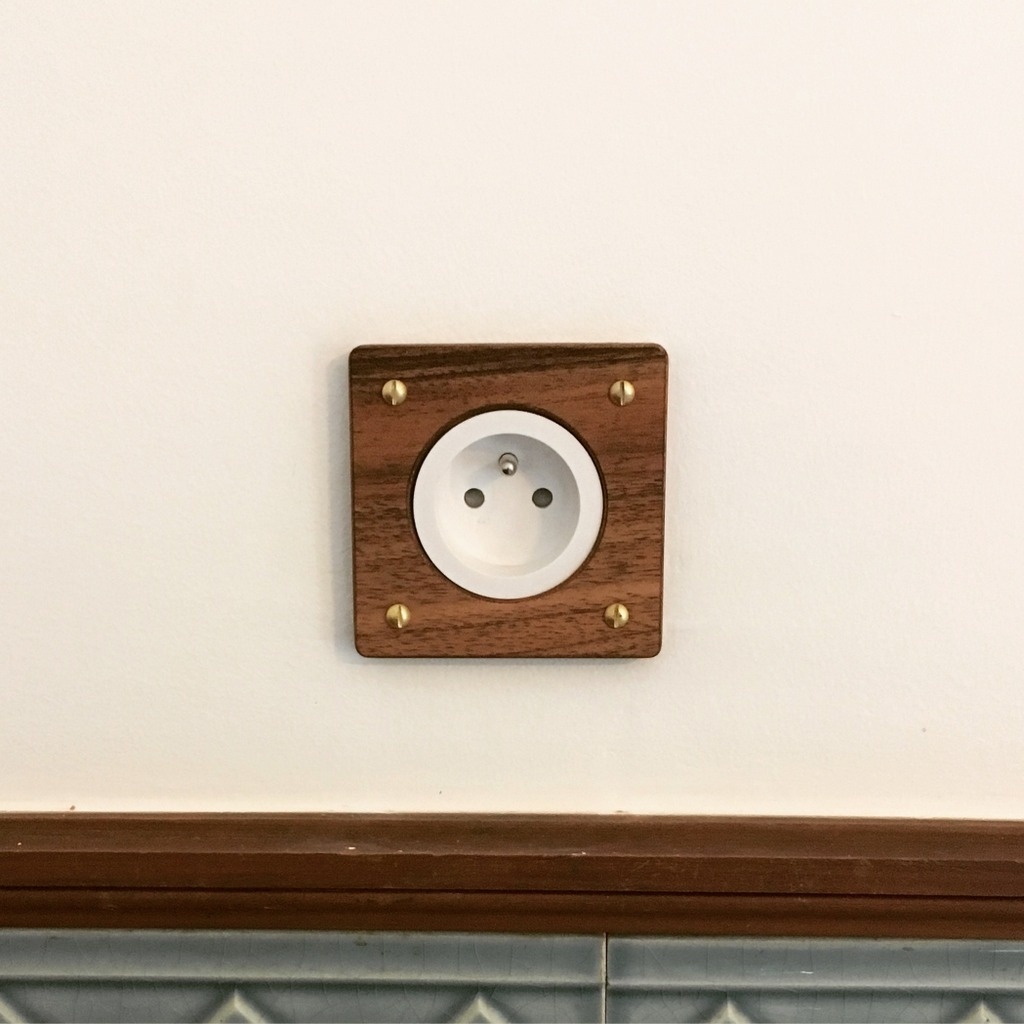

Cache prise en noyer


Pas de "plinthe", tout rentre dans le cadre, du moment qu'il y a du jus 😉. Vous l'aurez compris, le chantier continu.

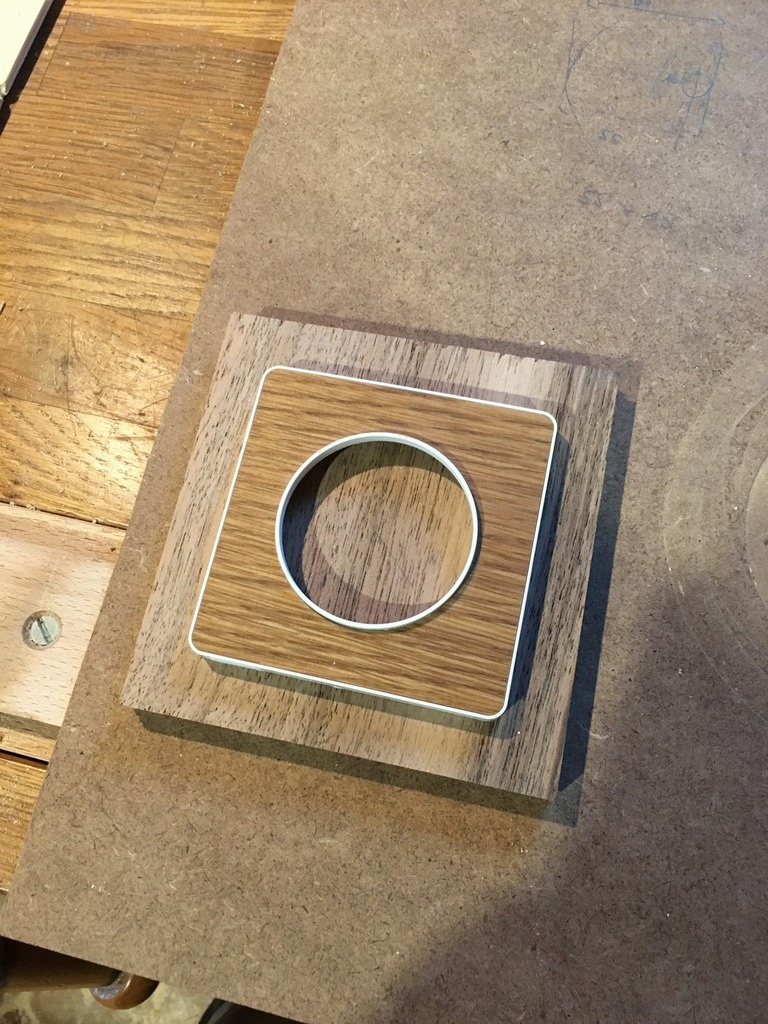

Ici, il était question de venir remplacer les cache-prises en plastique avec une imitation bois par des "tout en bois" 🌳

Vous constaterez au passage que ceci s'intègre autour d'une précédente réalisation.

Bref, pour ce projet, j'ai immédiatement pensé à la fragilité de l'objet final due à la finesse nécessaire de la pièce.

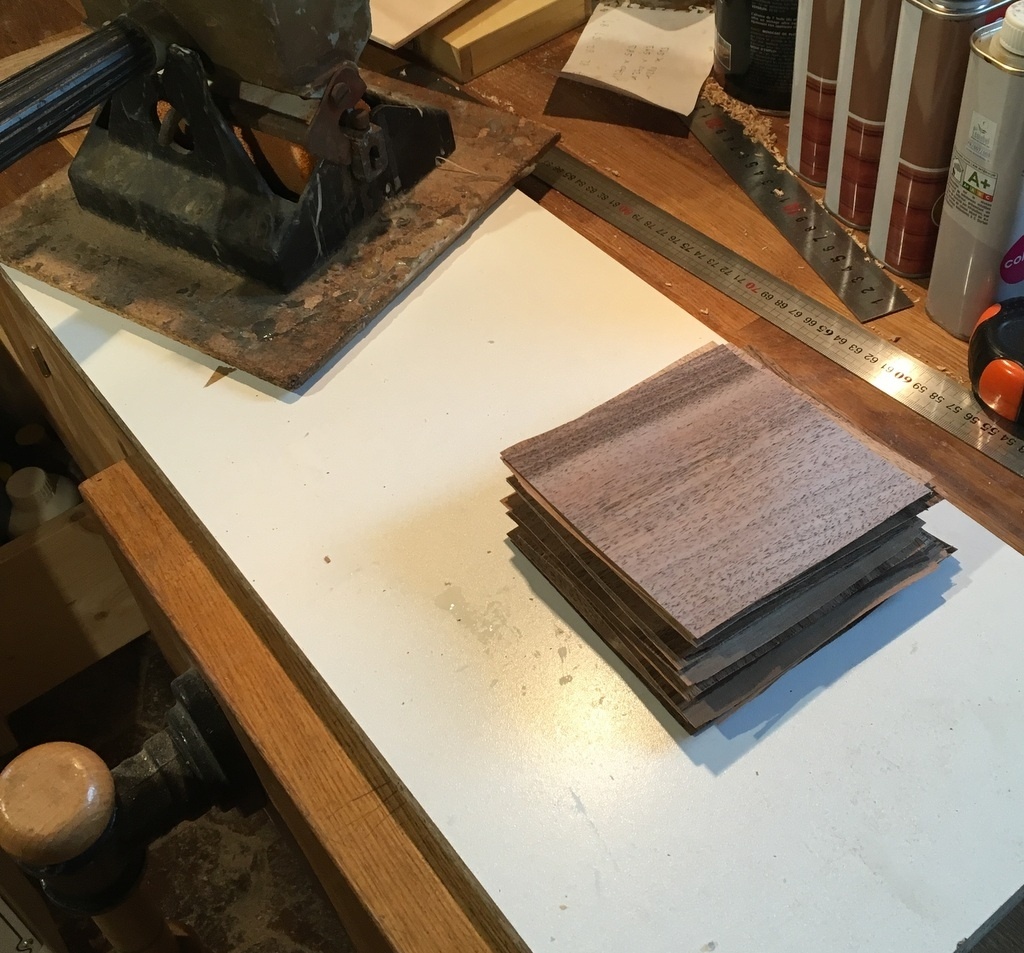

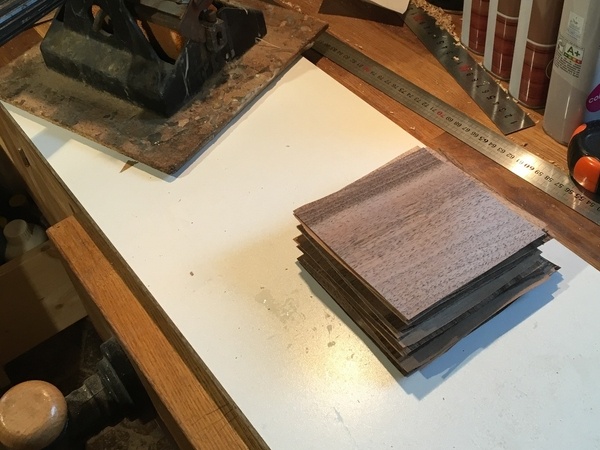

Du coup, je me suis fabriqué mon contreplaqué maison. Avec pas moins de 21 couche (il faut toujours un nombre impair) de placage de noyer en 6/10 ème.

Sur le papier, l'idée était bien. Mais en pratique, ça fait beaucoup de boulot pour pas grand chose. D'autant que j'avais 5 caches à réaliser. Bref, même avec le rouleau encolleur, la mise en colle est pas simple.

Ce que j'avais aussi sous estimé, c'est le temps de séchage. Avec 20 couche de colle, ça fait beaucoup d'humidité apportée à pas tant de bois que ça. Du coups, ça sèche pas bien vite. Il aura fallu pas moins de 3 jours pour que ça ne soit plus vraiment humide. Et même après ce temps, à coeur, le colle était pas vraiment prise.

Et pour que l'usinage se fasse sans encombre, il faut bien que la colle soit sèche !

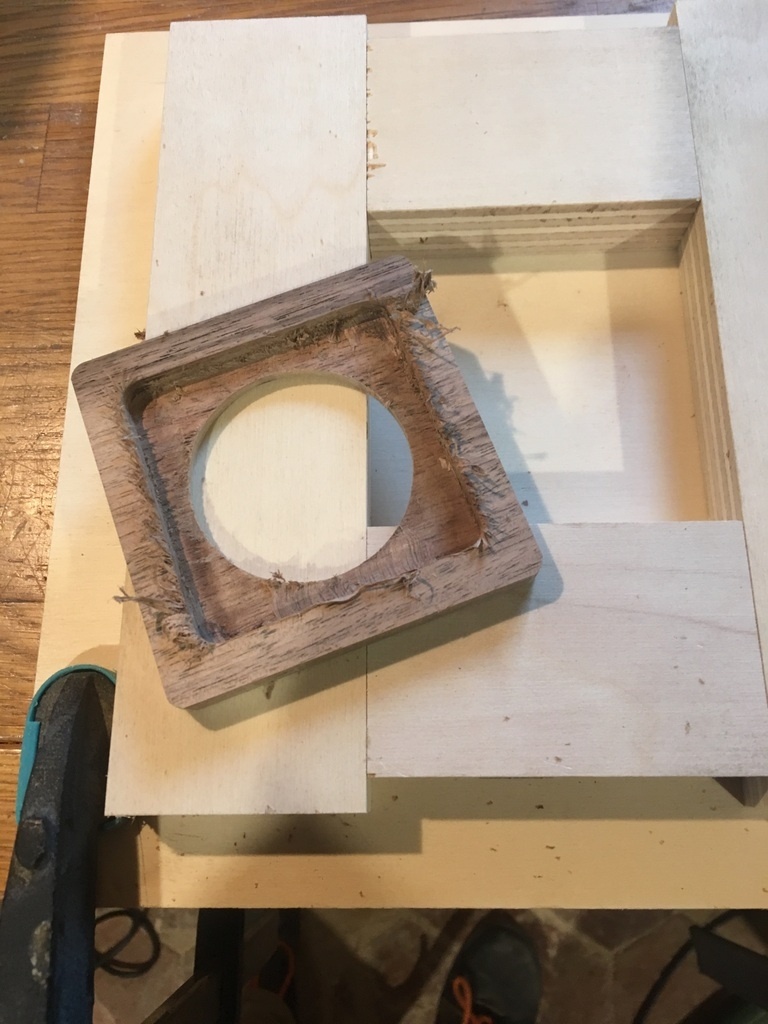

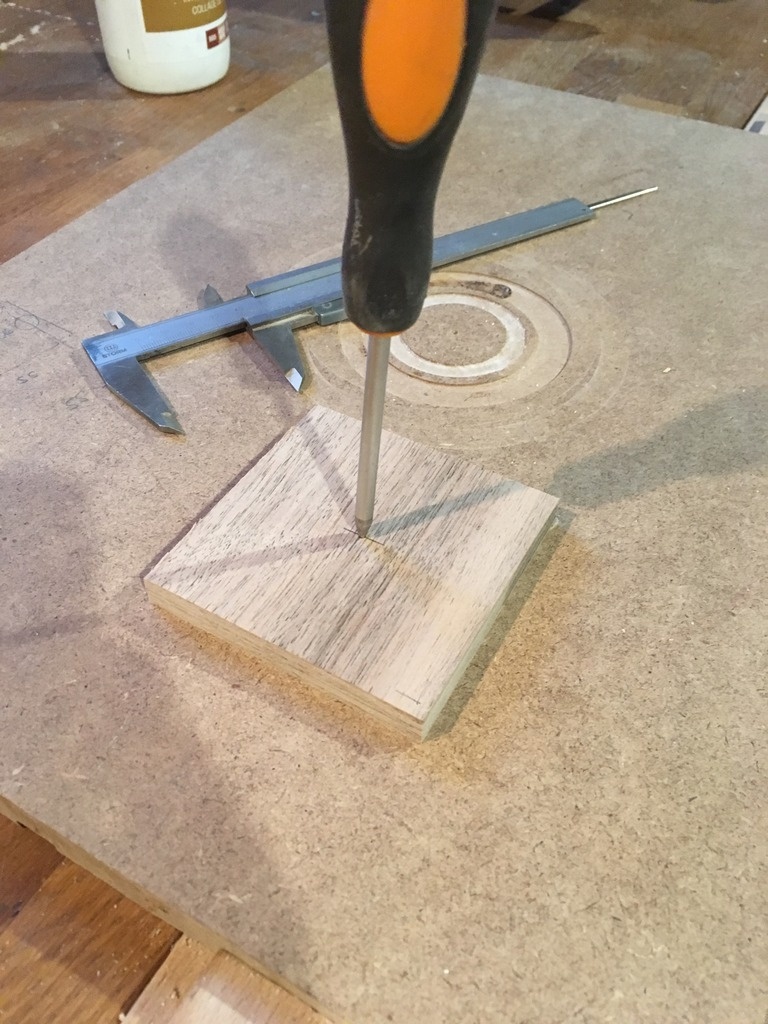

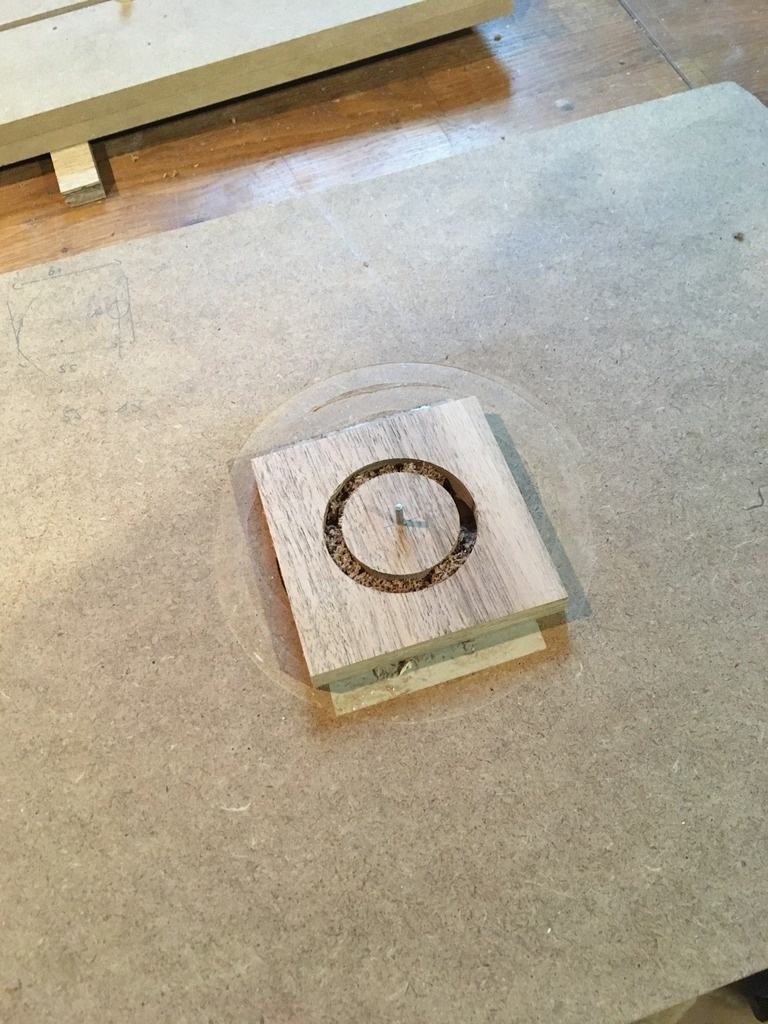

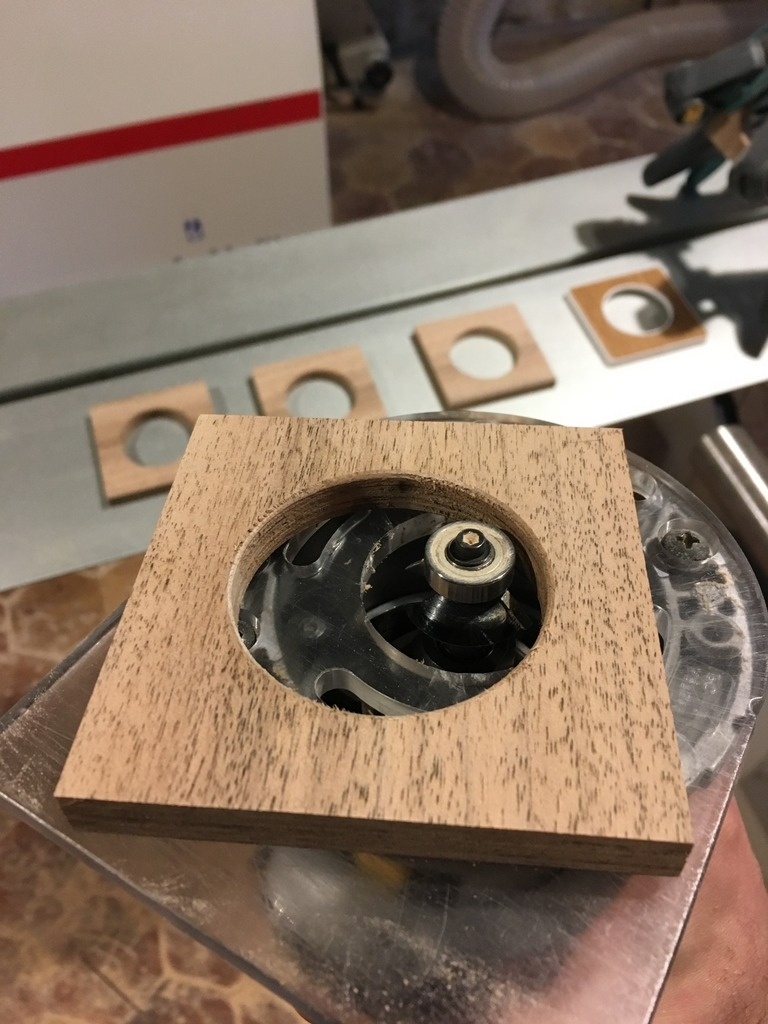

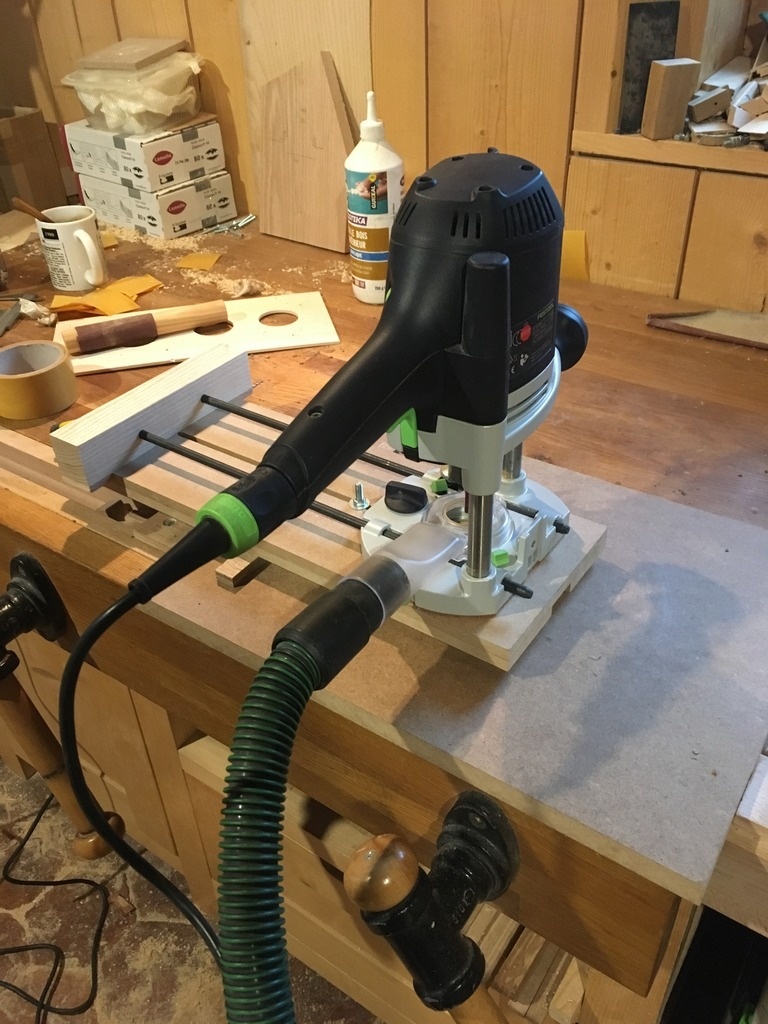

Voici quelques étapes de l'usinage :

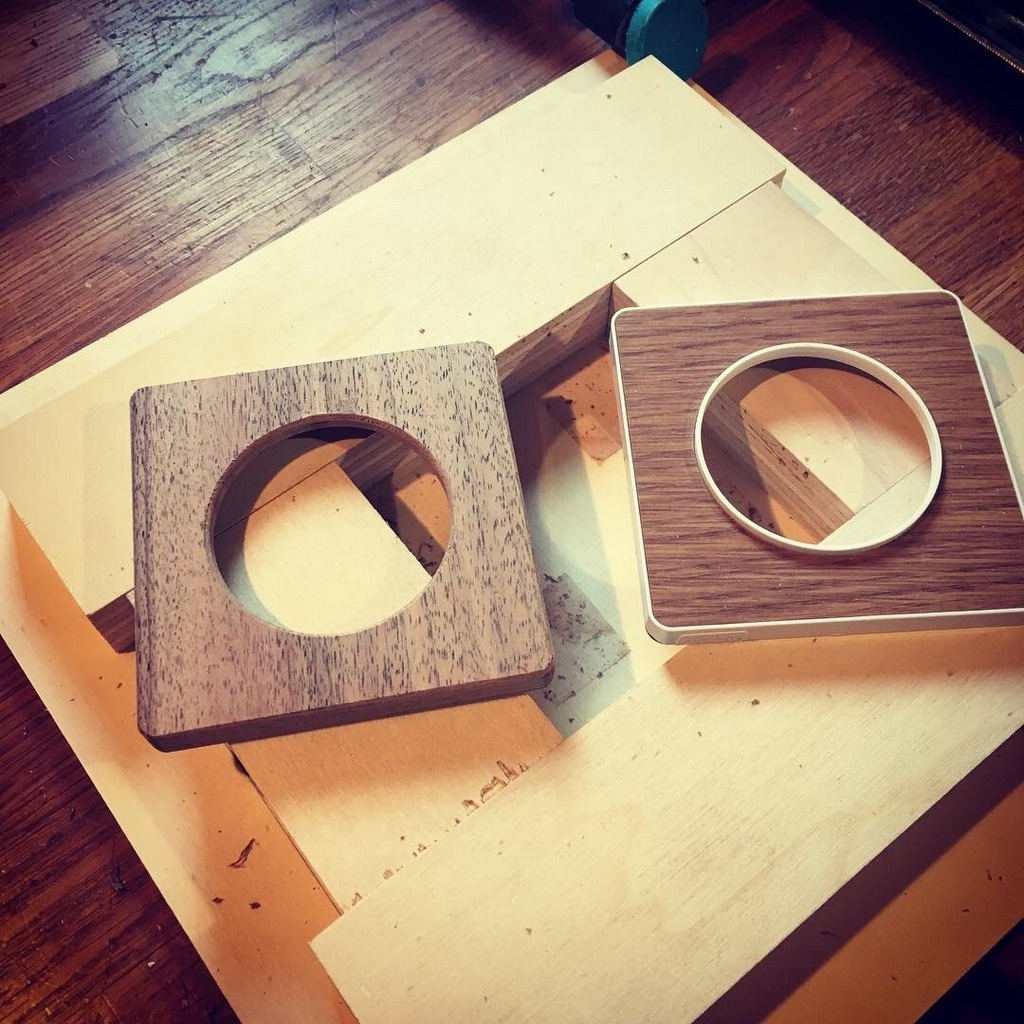

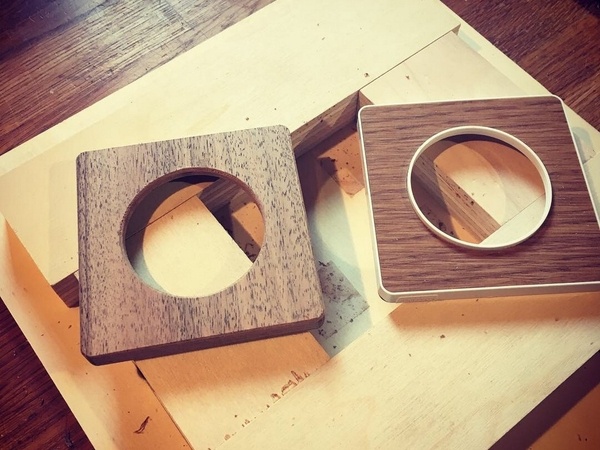

Et après tout ça, la copie est prête !

Il n'y aura plus qu'à repérer sur place les positions des 4 trous de fixation pour mettre les belles petites vis laitonnée et à tête fendue.

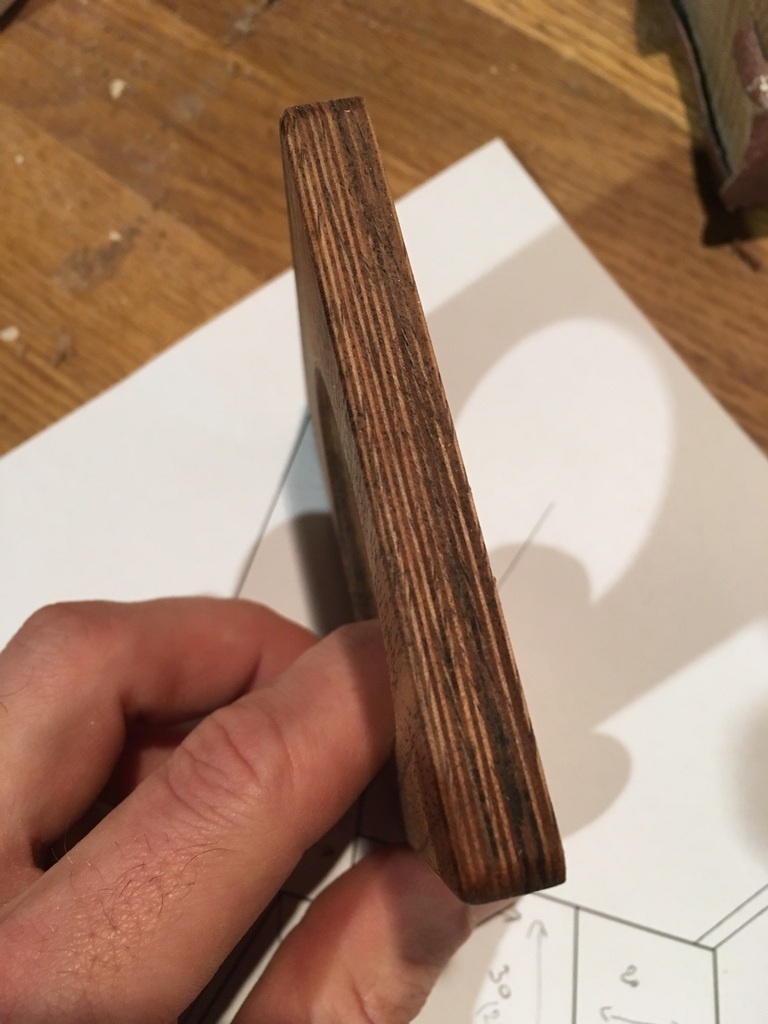

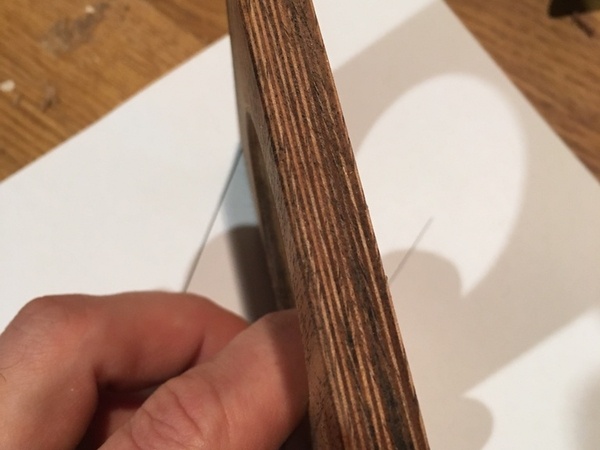

Pour les curieux, voici ce que donne la tranche de ce CP maison ;)

Mis à jour

Discussions

Boris Beaulant  a publié la création "Cache prise en noyer".
il y a 5 ans
gatien
( Modifié )

encore un travail de fourmis! pour qui a les yeux dessus...
Enfin, pourquoi pas le caoutchouc? c'est super doux

Boris Beaulant

Il faut soigner le détail ;)

Ou en verre, mais c'est super cher :P

Vincent Trouilliez
( Modifié )

Wow... beau boulot ! Le client a de la chance d'avoir un gars motivé au point de faire un truc pareil ! :-O A 500 Euros le cache prise, je suppose que le client ne regardait pas trop à la dépense...

Fauré Alexis
( Modifié )

Pourquoi ne pas avoir pris un placage plus epais, tu aurais moins de couches.
Tu as croisé les couches a chaques fois ?

Boris Beaulant

Pourquoi ne pas avoir pris un placage plus epais, tu aurais moins de couches.

Wep, c'est clair, mais c'est ça que j'avais en stock ;)

Tu as croisé les couches a chaques fois ?

Oui, sinon, il n'y aurait pas eu d'intérêt de procéder ainsi.

Boris Beaulant
( Modifié )

En fait, si je le faisait en massif, j'avais peur de deux choses :

  • qu'il y ait une fragilité dans le sens des fibre au niveau le plus étroit
  • que le trou rond de la pièce change de forme suivant les saisons. Ce qui aurait pu coincer l'interrupteur. (Oui, il y avait 5 prise et un interrupteur à faire)
Fauré Alexis
( Modifié )

Boris Beaulant tu as raison, en massif ca aurait fini par bouger, mais peut etre qu'avec une ame en mdf ca aurait ete plus rapide a faire.

Boris Beaulant

Oui mais il fallait quand même habiller les chants.

sylvainlefrancomtois
( Modifié )

alors ça c'est sympas !!! tu as même un concept à développer en fonction du standard !

Boris Beaulant

Arf, en restant dans l'artisanal, c'est un peu hors de porté des bourses de monsieur et madame tout le monde quand même ;)

sylvainlefrancomtois
( Modifié )

Boris Beaulant oui mais en restant dans le créneau plein au as (tu es a proximité de Lyon) tu as aussi un marché (je prend comme exemple maître Desthuillier qui ne travaille que pour les chantiers "d’exception" le tout est de ce faire le réseau dans ce sens ;)!

AlexJ

A première vue, on ne pense pas qu'il y a autant de boulot derrière cet objet. Et finalement après avoir lu les étapes de fabrication, on se dit "Waouh, cela prend du temps". En tout cas, le bois massif c'est toujours mieux que de l'imitation. Du bon boulot.

Lucien le Forestier
( Modifié )

Bonjour !
Juste une question un peu à côté de la plaque
Pourquoi faut il un nombre impair de couches d'épaisseur dans du CP?
Merci

AlexJ

Peut-être par rapport au croisement des couches. Pour que les deux couches extérieurs aient les fibres dans le même sens. A confirmer par les boiseux plus aguerris.

Boris Beaulant

Il y a la notion de cisaillement, qui se fait au centre de l'épaisseur sur une couche de bois et non sur un collage.
Même si je pense que c'est la notion de fil dans le même sens sur les deux surface qui a le plus d'importance.

Kentaro
( Modifié )

Petit cours sur le cp:

Le cp est un matériaux composite.

Dans un matériaux composite, il y a deux couches externes (la peau), qui prennent en sandwich les couches interne (l'âme).

La physique des matériaux montre que ce sont les couches externes qui confèrent la rigidité au matériaux, les couches internes ne sont là que pour assurer la cohésion. Les couches externes agissent en effet en tension/compression. Quand on essaie de plier une planche, il y a une des couches externe qui est étirée, alors que la couche externe de l'autre coté est compressée.

Mathématiquement, la rigidité d'un composite constitué de fines couches est la somme pondérée des différentes épaisseurs, multipliées chacun par le cube de la distance au milieu de la planche (moment quadratique). Ce qui signifie que les couches externes sont surpondérées (multipliées à une distance au cube), par rapport aux couches internes et que leur influence sur la rigidité est extrêmement plus importante que celle des couches internes.

Tout cela pour dire que ce sont bien les couches externes (la peau), qui donnent la rigidité. Et quand c'est du bois, il faut donc que les plis de ces deux couches externes soient dans le même sens pour que le phénomène de tension/compression soit efficace (on a alors dans une plaque de contreplaqué, une direction (celle du fil des couches externes), qui est bien plus rigide que la direction perpendiculaire, alors que l'on pourrait penser que, puisse qu'on a croisé les fils, que c'est la même rigidité dans les deux directions).

Et en effet, pour avoir les deux couches externes avec le fil dans le même sens, il faut qu'il y en ait un nombre impair.

.../...

Désolé si cela peut paraître compliqué, mais si on relit deux ou trois fois, cela s'éclaircit... ;) )

Fauré Alexis

pour faire simple c'est une question de symetrie par rapport au tension. En ayant un nombre de couche impair et d'epaisseur egale tu met autant de tension d'un coté ou de l'autre de l'ame, ce qui assure que ton produit reste plan.
Ensuite le fait de croiser les fils du bois d'un niveau a l'autre assure un enorme complement de rigidité, puisque la deformation dans un sens et contre carré par la deformation du sens du fil de la couche d'a coté qui lui est perpenduclaire.

Didier
( Modifié )

Kentaro Ah! La Rdm çà marque à vie...

rere40
( Modifié )

Le cube de la distance....🤨....

gatien

Le cube de la distance par rapport au centre de la pièce. Bon souvenir de rdm...

Didier

bh3 / 12

J62

t'as pas mal à la tête parfois à réfléchir comme ça ?

AlexJ
( Modifié )

Peut-être par rapport au croisement des couches. Pour que les deux couches extérieurs aient les fibres dans le même sens. A confirmer par les boiseux plus aguerris.

Kentaro
( Modifié )

Bien!! Tu peux compléter par un bouchon en bois, qui s'enfonce dans la prise, avec un petit trou pour la fiche. C'est ce que j'ai fait dans ma salle de bain.

Boris Beaulant

Il y avait des prises et aussi un interrupteur. Et lui il n'aurait pas eu son bouchon.

Termite
( Modifié )

Bien joué, c'est très beau. J'adore ce genre de bricole que tu t'éclates à réaliser. Cela me fait penser que j'ai en enrouleur de cordon de rideau qu'il faudra que je vous montre.
Ton cache radiateur à super bien vieilli le bois n'a pas l'air d'avoir trop soufert de la chaleur du radiateur.

Boris Beaulant

C'est vrai que je suis content de voir que 1 an après, il a tenu le choc à la chaleur qui ventile derrière.

jul
( Modifié )

SUper travail. Bravo
Je me pose une question: ça ne pose pas de problème de "certification" ? Est-ce que le bois est autorisé comme matériau pour des plaques de recouvrement (flamabilité) ?

Bbb

Je me posai la meme question

flonflon
( Modifié )

Bravo,même les fentes des vis sont alignées.
Pourquoi des "livres" et pas des "serviettes" ?

Boris Beaulant

livres ? serviettes ?

flonflon

Autant que je sache c'est des noms de moulures sur les panneaux qui sont dessous la prise.

sylvainlefrancomtois
( Modifié )

flonflon panneaux livres, panneaux parchemins plissés , panneaux serviettes , c'est la même chose ,c'est dans le langage des ateliers et des régions cela diffère un peu , comme pilette , meneau ou montant intermédiaire !

Boris Beaulant
( Modifié )

flonflon ha ... mais je n'étais pas là dessus ;)
Perso, je dit livre, parce que c'est vraiment le truc que je vois quand je les regarde ;)

PAPIPEX

Génial je vais essayer de faire comme toi merci

Philippe Gelard
( Modifié )

Oh le détail que tue! Ah, Le diable est dans le détail!

Didier

Ouaip, mais elles sont pas alignées avec les fibres ;))

Boris Beaulant

Ben en fait, c'est surtout qu'à la vertical, on voyait mieux la fente :P

Romaindesbois
( Modifié )

De toute beauté ce cache prise, joli boulot 👍

Philippe Gelard
( Modifié )

Didier c'est ce qui les rend plus belles, un peu comme un jardin japonais dont les imperfections expriment la perfection...

ebenober
( Modifié )

Quel raffinement, bravo ! mais l'électricien aurait pu mettre sa prise à un endroit plus discret...!

Boris Beaulant

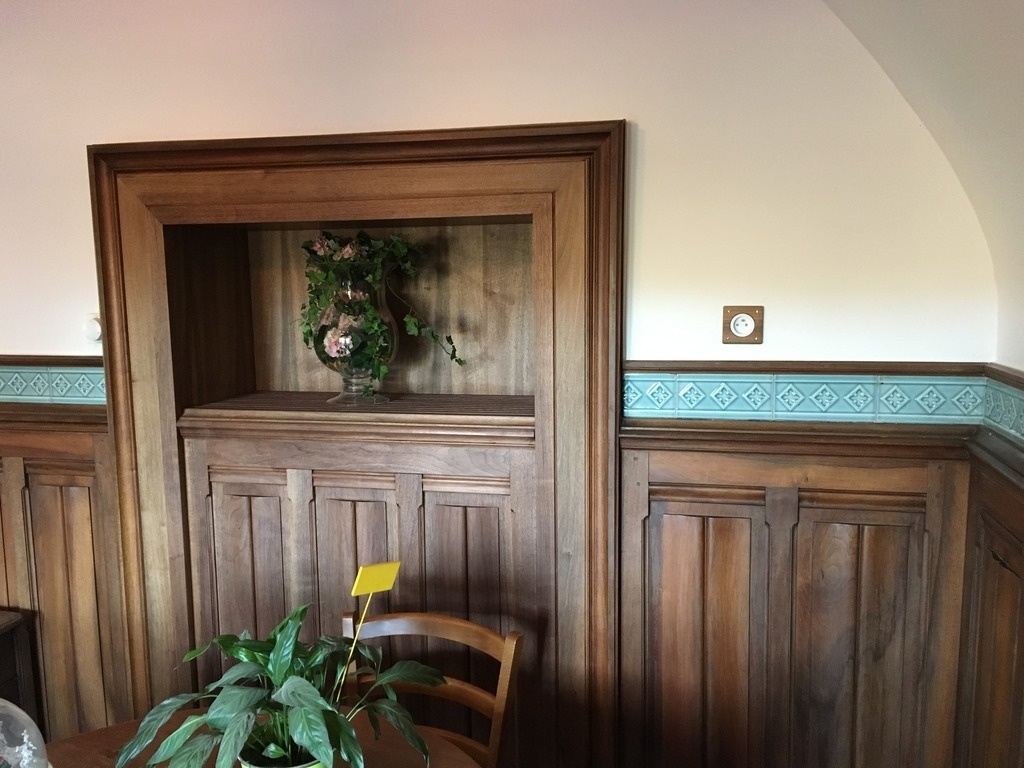

Comme ça ?

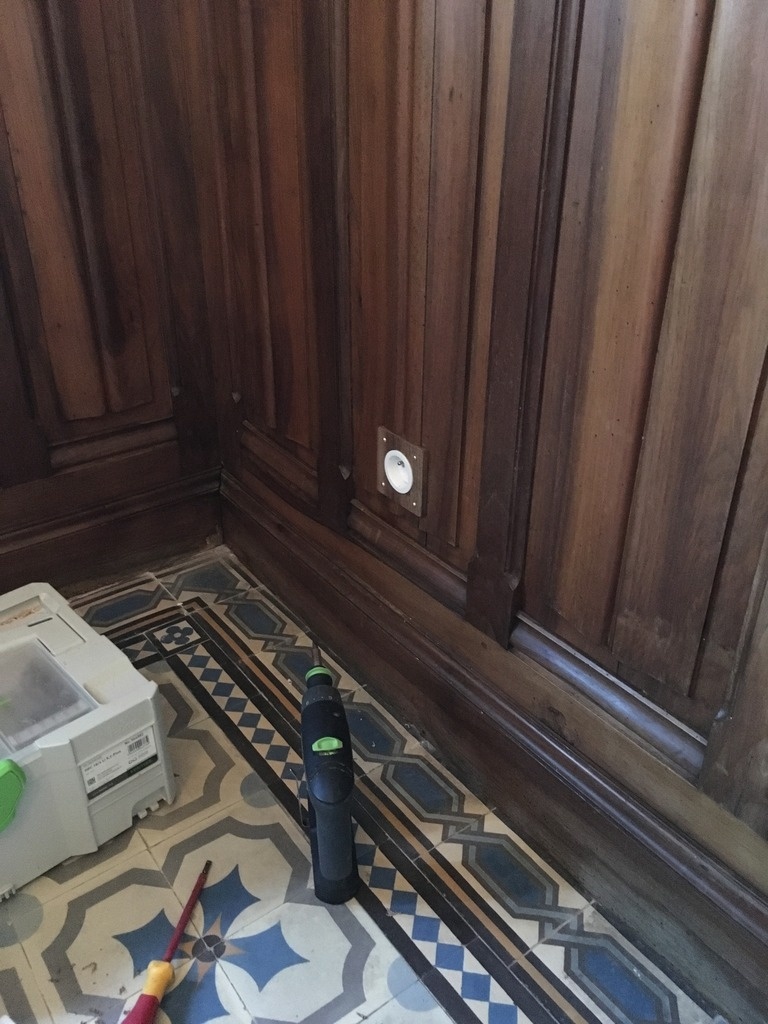

Pour la petite histoire, toute la pièce est recouverte de boiseries. Pour y mettre des prises, il fallait les retirer. Seuls un pan on été retirés parce qu'il devait être recoupés (percement d'une nouvelle entrée dans la pièce). C'est là que l'électricien en avait profité pour passer ses câbles et me demander de percer les boiserie (à contre coeur ...)

Kentaro

Alors là, faut un bouchon... L'électricien, il ne savait pas qu'il existe des fiches et autres de couleur foncée, noir ou marron ?

Boris Beaulant
( Modifié )

Kentaro peu importe la couleur, ça sera jamais celle du bois autours.
Le blanc est bien, il rappelle les murs.
Ce que tu ne peux pas cacher, il faut le montrer.

Kentaro
( Modifié )

Boris Beaulant Euh... ;)

Bbb
( Modifié )
dependancesbois

Que de travail pour des si petites pièces, mais ça en vaut le coup!

Boisverny
( Modifié )

Tres beau rėsultat, mais quel travail !
Avec 21 couches, tu as une épaisseur finie de 12 mm voire un peu plus.
Pourquoi ne pas raboter une planchette å 5 mm, la percer pour la prise à la scie cloche, et coller dessous des baguettes de 7 mm, en fil croisé. Beaucoup plus rapide å réaliser, esthétiquement très similaire, et suffisamment solide je pense, vu la faible taille et le peu d'efforts. Ca mérite surement d'essayer pour voir la rigidité du produit fini

Boris Beaulant

A refaire, c’est certainement comme ça que je procedrerai ;)
Il fallait aller au bout de mon idée pour voir ;)
